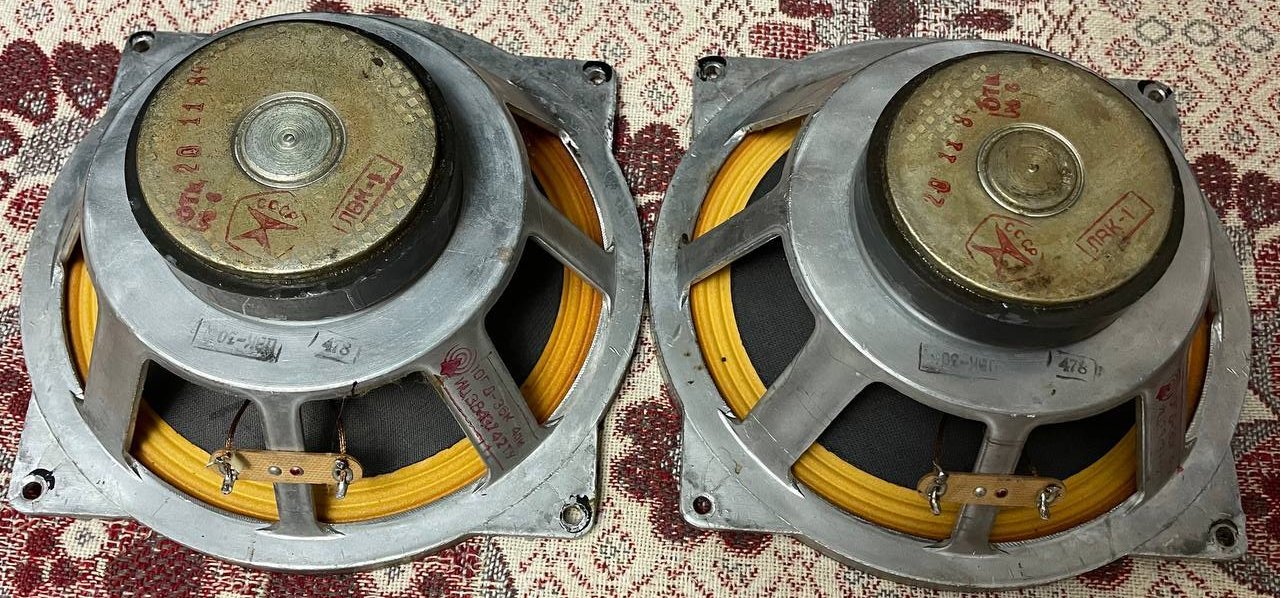

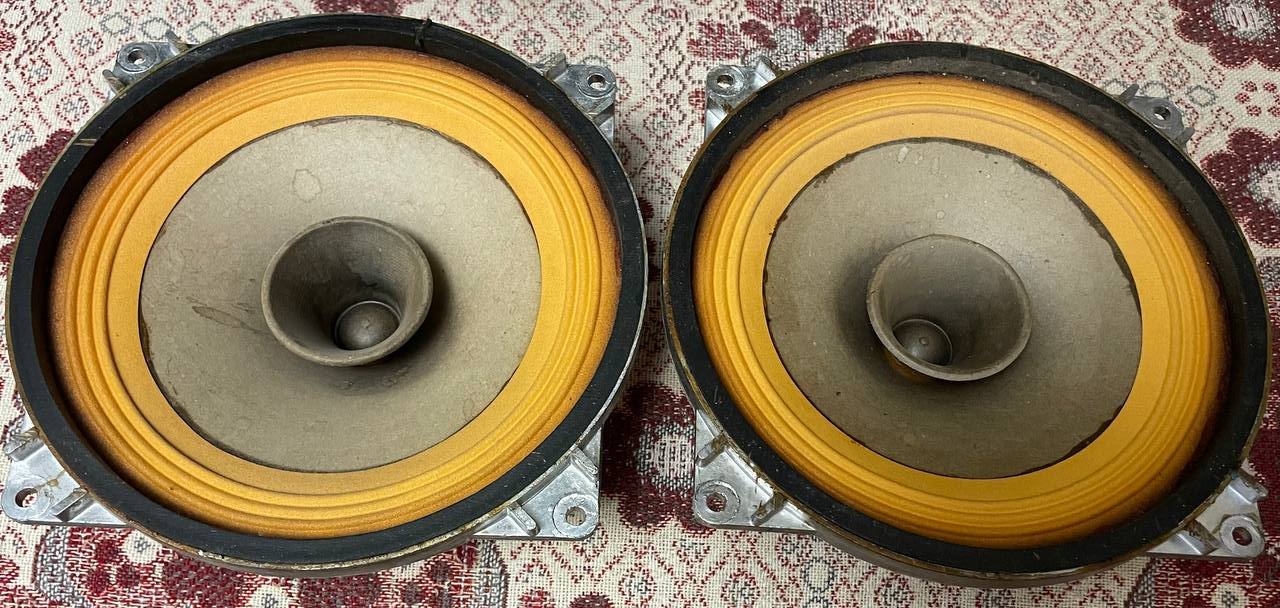

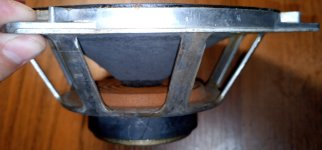

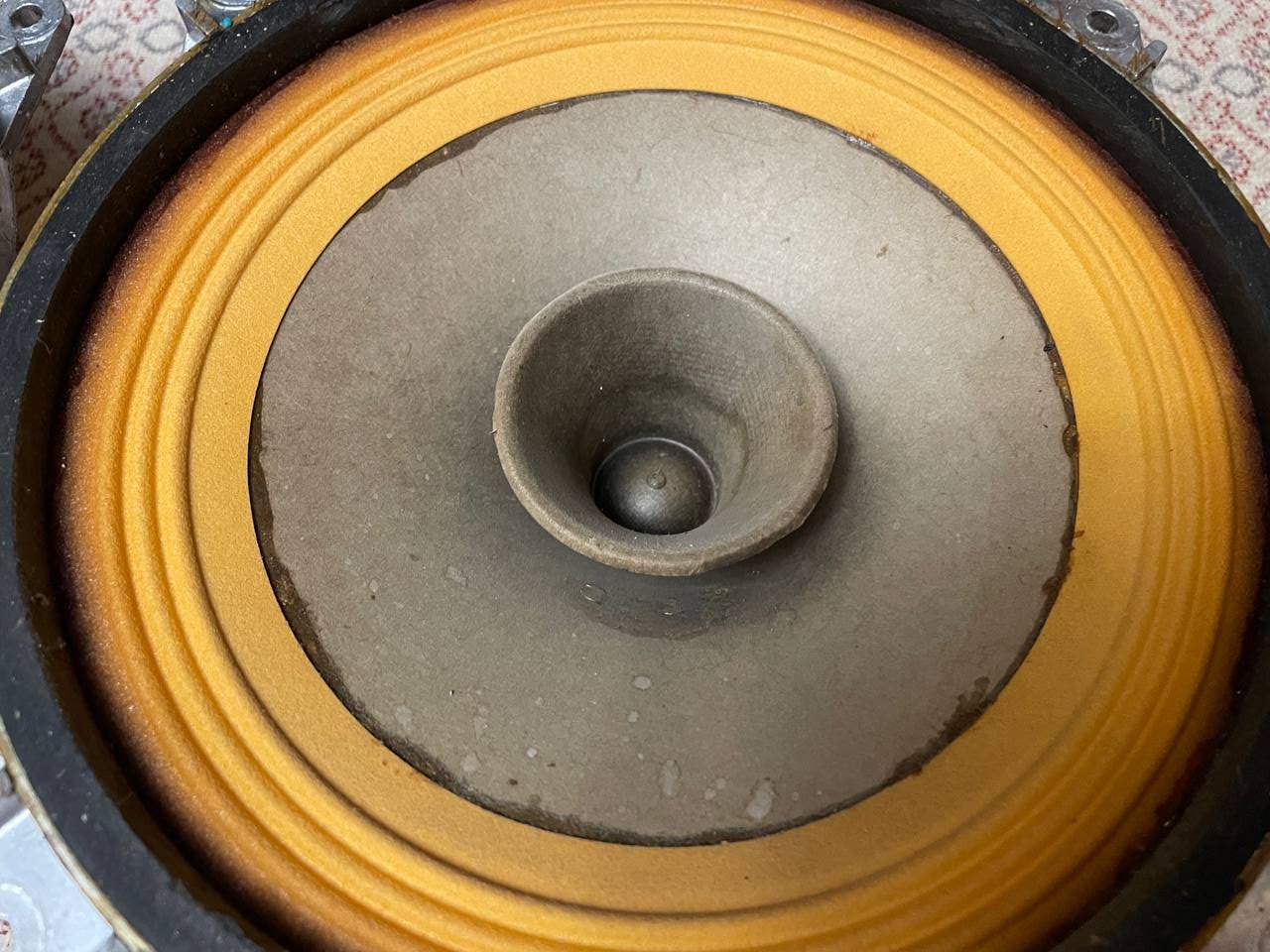

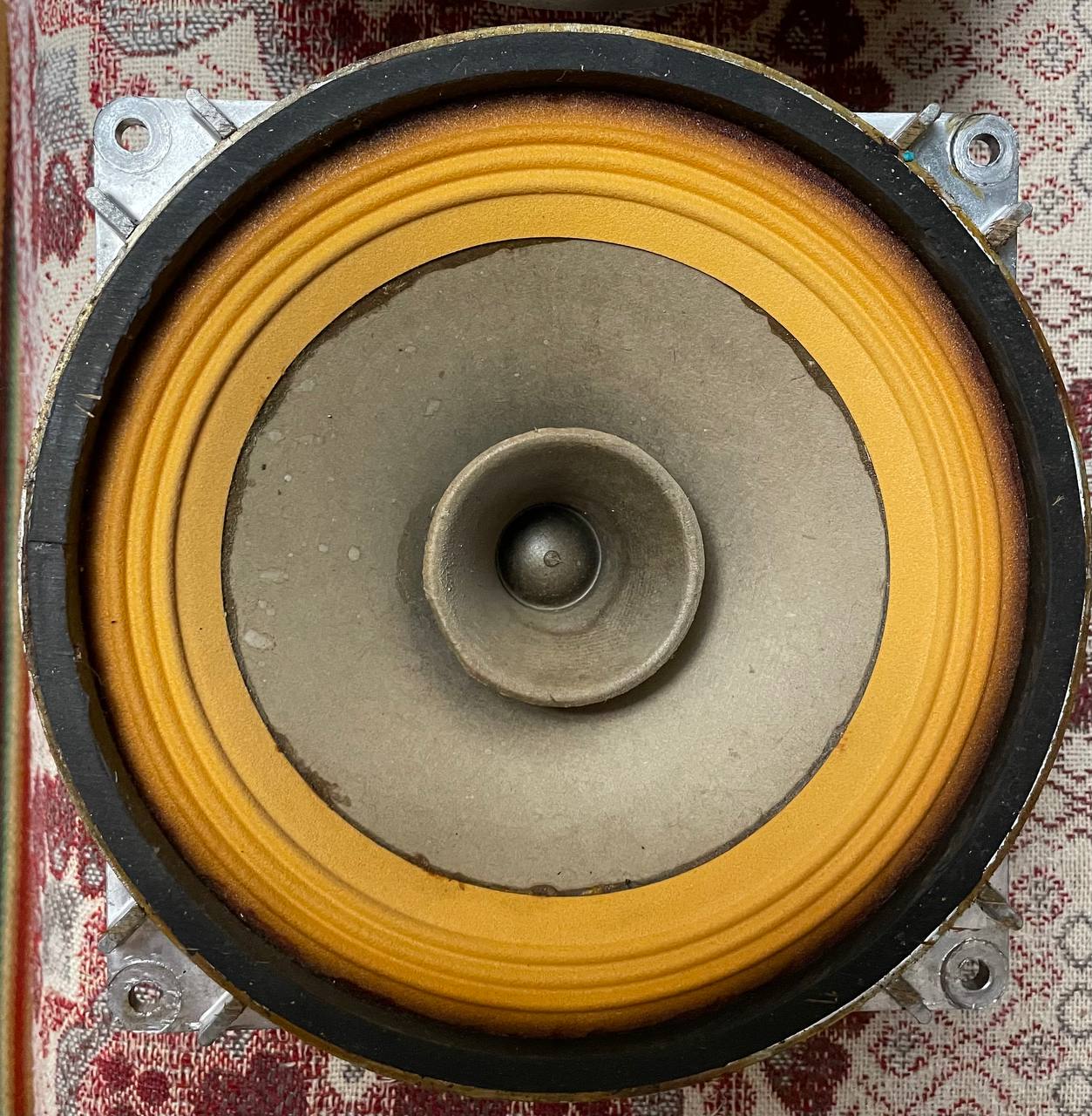

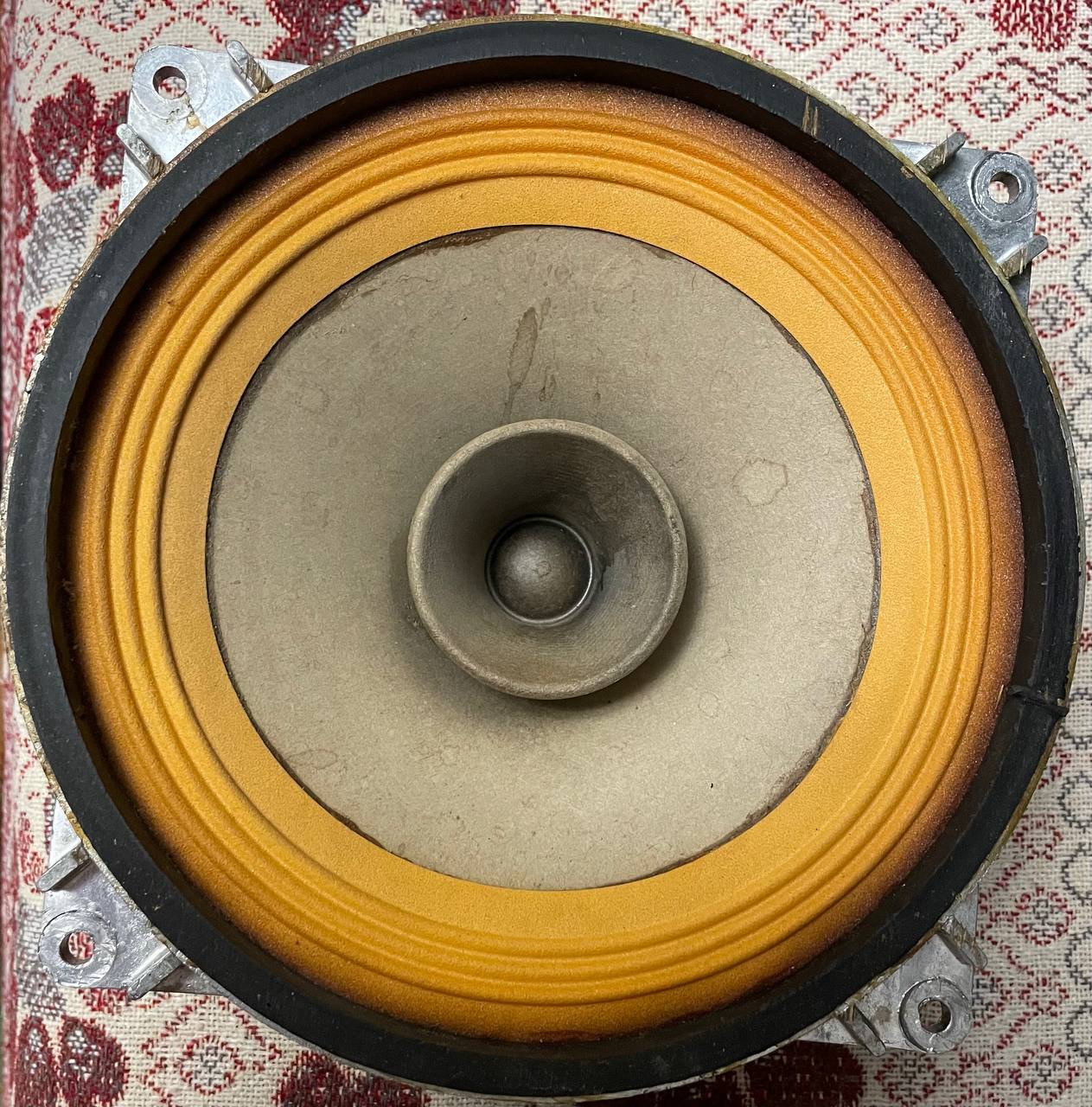

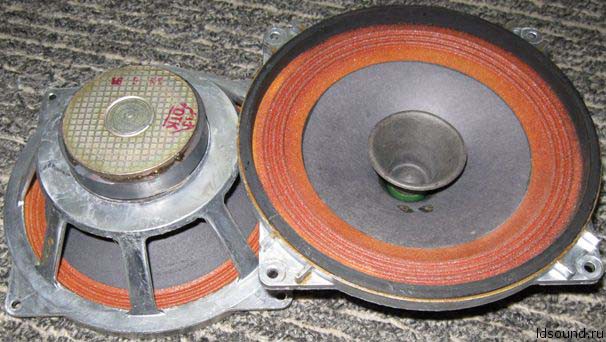

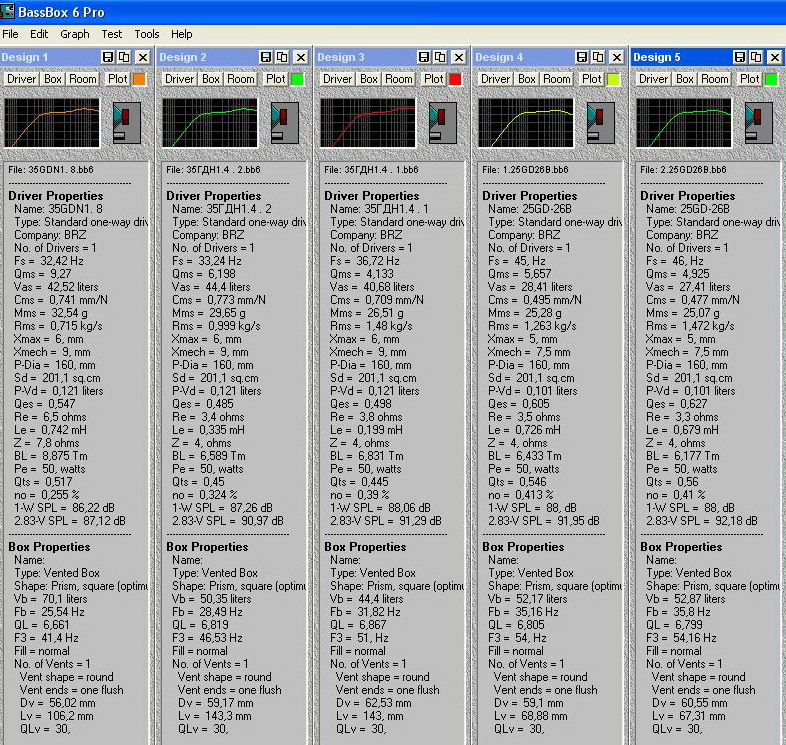

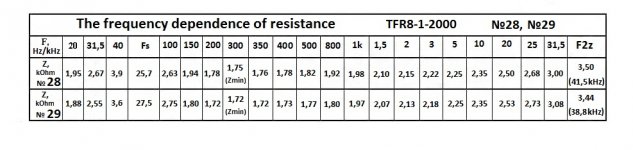

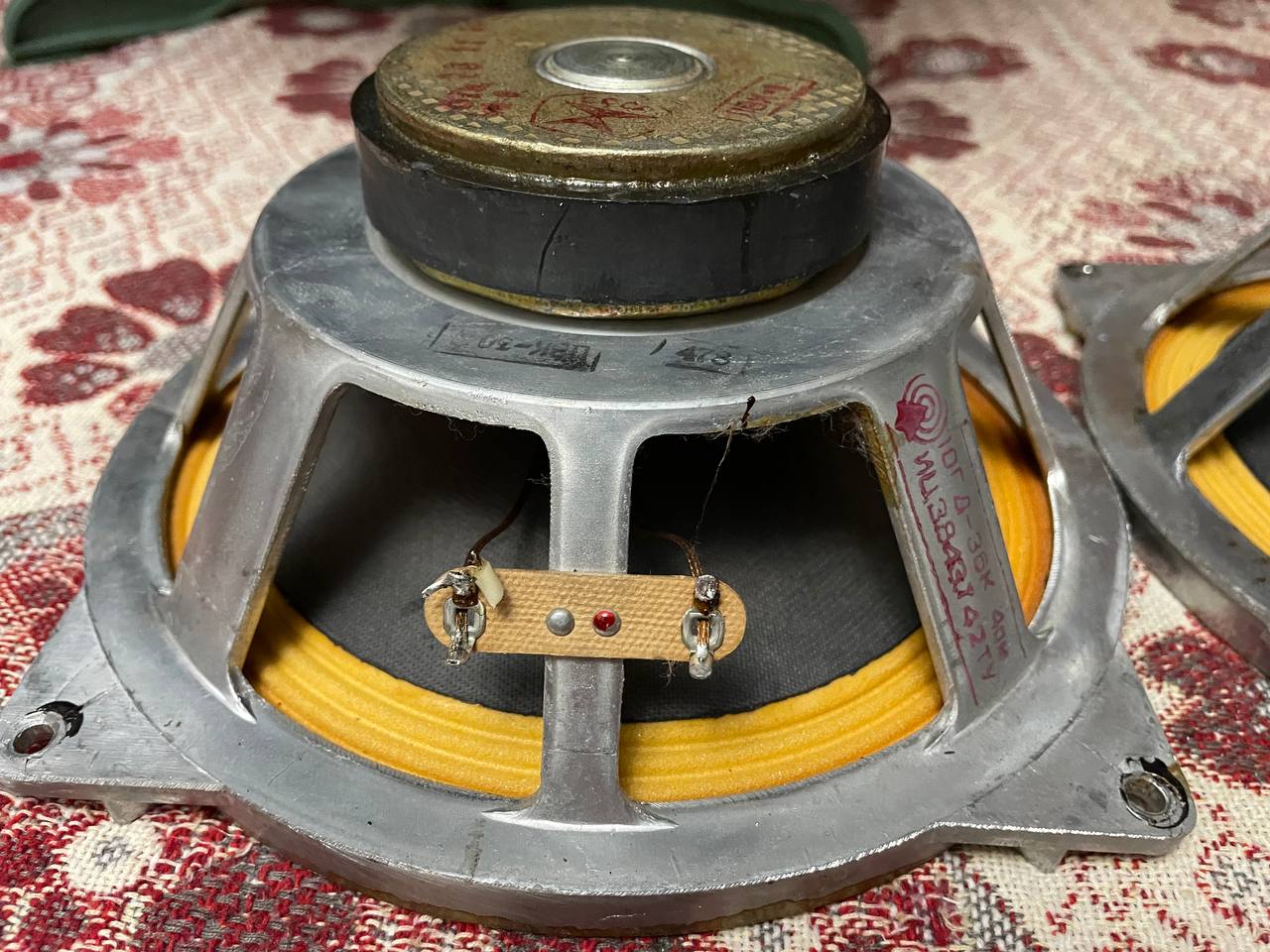

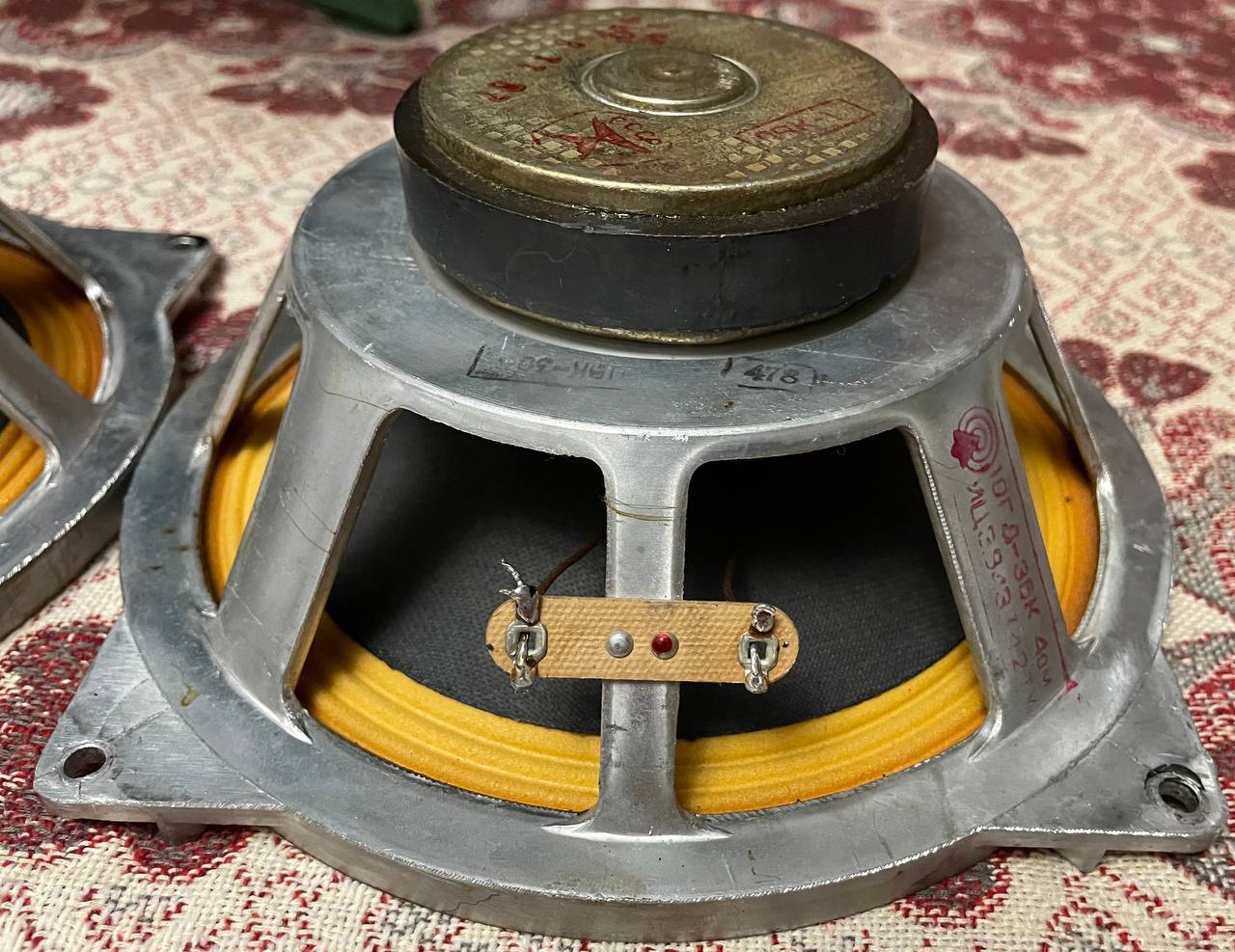

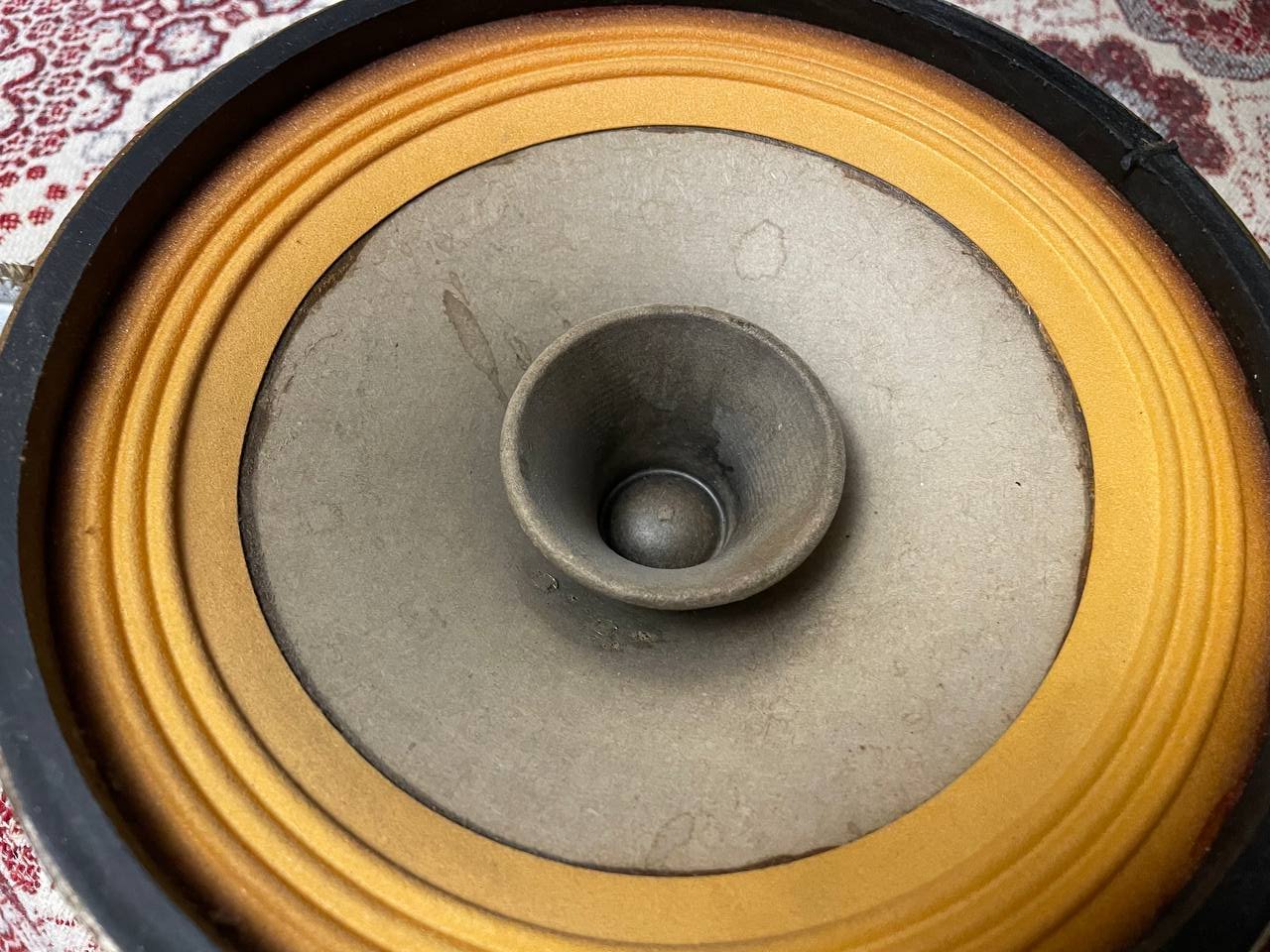

Сообщение: [QUOTE="Meshin, post: 115194, member: 598"] Я тоже. Собственно "начитался" намотчиков трансформаторов и взял оттуда способ. Для примера обычная катушка и по Партриджу. [ATTACH alt="thumb_Способы намотки.gif.png"]39113[/ATTACH] Так же, по №2 устроена катушка Теслы. В сети встречалось её описание. Она нижняя. [ATTACH alt="катушка Теслы.gif"]39114[/ATTACH] На память - пишут, что высоко-эфективная. ??? Катушка динамика по Партриджу устроена точно так же, только не плоская, а цилиндрическая. Встречался при ремонте НЧ динамик от Пионер, у которого катушка наматывалась сразу в три провода. Пара проводов соединялась последовательно (конец с началом) Z=8 Ohm, а третий провод уложенный среди двух других (вторая и отдельная катушка меньшего сопротивления), запитывался от отдельного разделительного фильтра (включенного в параллель основному). Своеобразная вольтдобавка. Разбирать акустику мне не позволили, чтобы срисовать фильтр. Примерно так же намотал 8" НЧ: " Использовал медный провод: 0,275/0,32/0,283 ом.м. Так показали микрометр и омметр. Намотка производилась в два провода сразу. В шесть слоёв как и прежняя катушка. В финале, конец одной обмотки (левый провод, начало на поводк (+)) соединялся с началом другой обмотки (правый провод) и уже её конец уходил на поводок (-). Таким образом получилась как бы катушка в катушке. Высота намотки 13,0 мм. По расчётам должно было получиться 90 витков, но каким-то образом улеглось 104 витка! Видимо я где-то намудил с калькулятором, но не суть. Вошло и вошло! До перемотки на частоте 1000/100 герц на воздухе №0 R=3.99 Ohm, L=1.095 mH. / R=3,99 Ohm, L=1.09 mH. Вес в сборе ( подвес, поводки, старая катушка)=39,14 грамма. Без колпака. №1 R=3.96 Ohm, L=1.080 mH / R=3.96 Ohm, L=1.08 mH. -/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/=38.54 грамма. Без колпака. С брошенной внутрь стальной оправке, на 1000/100 Герцах №0 R=6.8 Ohm, L=2.22 mH. / R=4.12 Ohm, L=2.72 mH. №1 R=6.7 Ohm, L=2.16 mH. / R=4.08 Ohm, L=2.64 mH. Провод медь: 0,31/0,355/0,23 ом.м. Шесть слоёв провода на стеклотекстолитовом каркасе с наружным диаметром в 35,5 мм. Во внутреннем слое 26 витков. Высота намотки 10,0 мм. После перемотки [ATTACH alt="IMG_20191030_094917.jpg"]39115[/ATTACH] на тех же частотах измерения: На воздухе №0 R=7.1 Ohm, L=1.95 mH. / R=7.17 Ohm, L=1.95 mH. №1 R=7.2 Ohm, L=1.98 mH. / R=7.24 Ohm, L=1.98 mH. С брошенной во внутрь стальной оправкой на тех же частотах №0 R=13.0 Ohm, L=4.14 mH. / R=7.59 Ohm, L=5.13 mH. Re=6.8 Ohm. Вес=40,59 грамма. №1 R=13.0 Ohm, L=4.19 mH. / R=7.52 Ohm, L=5.22 mH. Re=6.9 Ohm. Вес=40,24 грамма. Будет самостоятельный спад без всяких фильтров. Где, пока не знаю. [/QUOTE]
