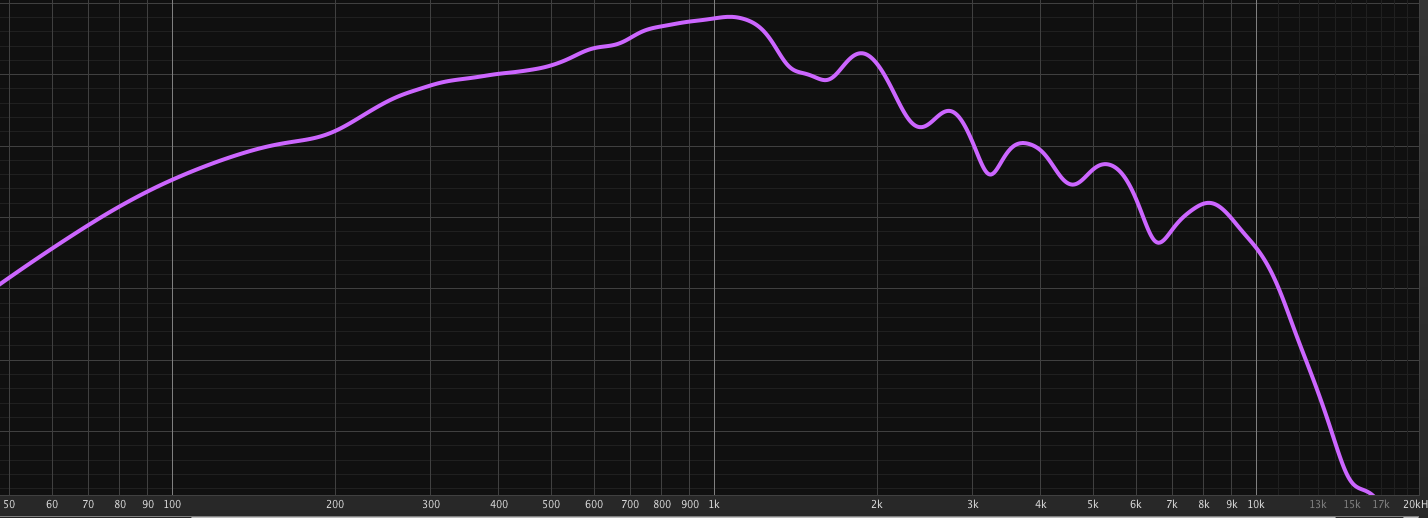

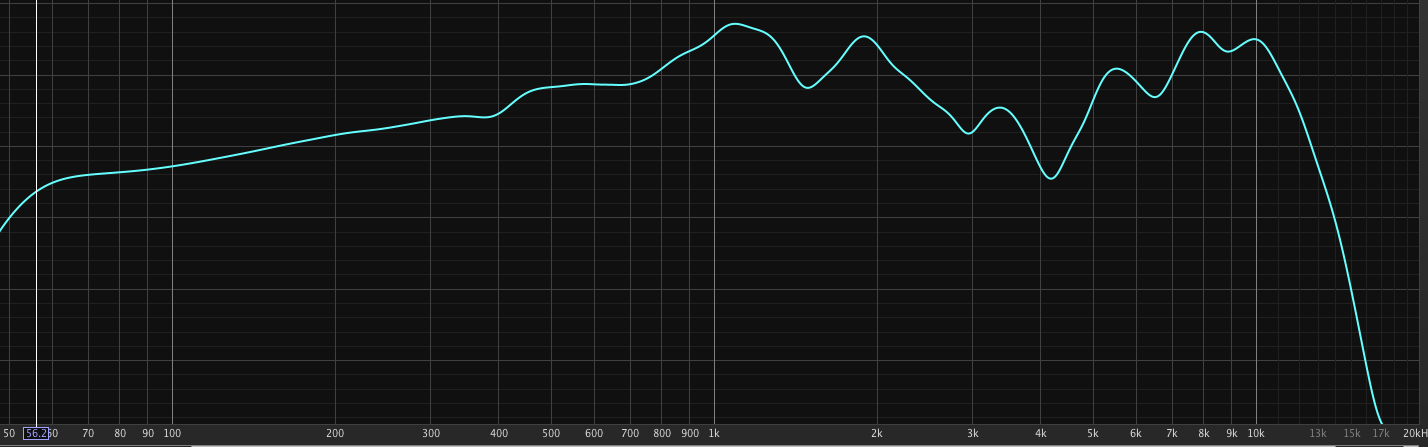

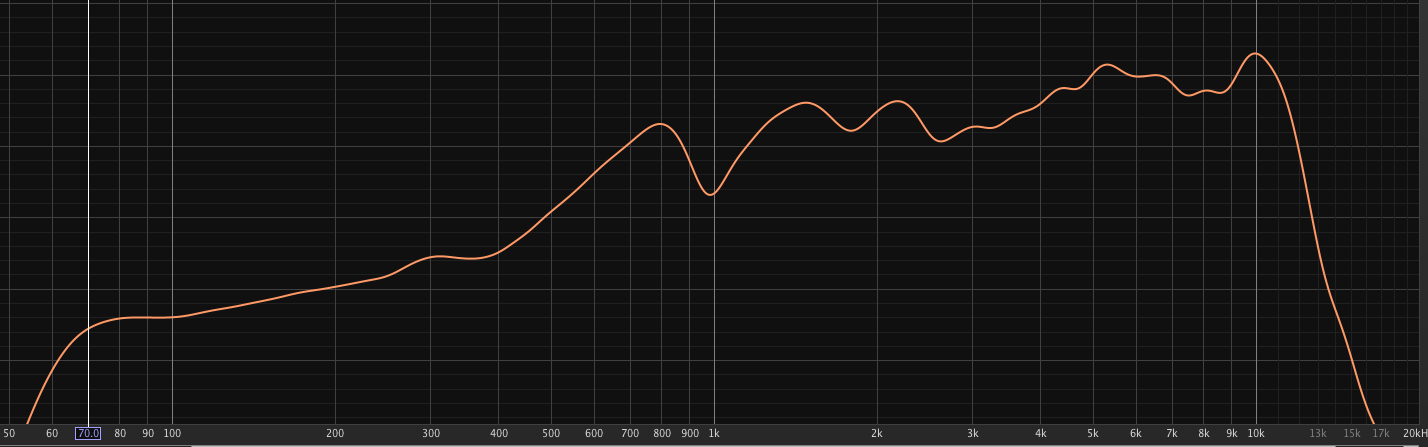

Сообщение: [QUOTE="Meshin, post: 155984, member: 598"] Почёл всю тему, встретил своё сообщение (о котором уже забыл) #16 И решил всё написать о перемотке данного динамика: Исходные динамики 4ГД-35 имели на борту каркасов катушек: №1 - 56 витков в два слоя проводом D=0,14мм по меди и D=0,16 мм по лаку. №2 - 52 витка в два слоя проводом D=0,14 мм по меди и D=0.16мм по лаку. Никаких измерений катушек кроме как именно приборами: мультиметр GDM 354A / мультиметр 890F / измеритель иммитанса Е7-15 не проводилось. И так, динамики не разобраны, т.е катушки находятся в зазоре. Измерения мультиметром "890F" показали: Динамик №1 имеет сопротивление катушки Re=4,1 om. Динамик №2 -/-/-/-/-/-/-/-/-/-/-/-/-/- Re=3,7 om. Измерения мультиметром "GDM354A" показали: №1 Re=4.1 om, L=0.171 mH. №2 Re=3.7 om, L=0.142 mH. Частота при измерении "L" вероятно 1000 Герц. Измерения "Изм.Имм-а. Е7-15" показали на частоте в 1000 Герц и на 100 Герц соответственно: №1 R=4.43/4,43 om, L=0.169 mH/показывает ёмкость. №2 R=4.0/3.74 om, L=0.142 mH/показывает ёмкость. ------------------------------------------------------------------------------------------------------- Теперь динамики разбираем и вытаскиваем их катушки на воздух, и делаем замеры. "890F" показал: №1 Re=4.1 om. №2 Re=3.7 om. "GDM354A" показал: №1 Re=4.1 om, L=0.102 mH. №2 Re=3.7 om, L=0.091 mH. "Изм. Имм-а Е7-15" показал 1000/100 Герц: №1 R=4.1/4.1 om, L=0.102/0.101 mH. №2 R=3.76/3.76 om, L=0.089/0.088 mH. ------------------------------------------------------------------------------------------------------ Теперь перематываем катушки динамиков на паспортные 8,0 ом. Применяем провод обычной марки ПЭЛ диаметром по меди 0,112 мм, по лаку 0,13 мм и сопротивлением 1,77 ом/метр. Но одну стандартно в два слоя - №1, а другую "по моим скромным предположениям" якобы по способу японского товарища Кондо с хитрым узелком расположенным среди витков катушки (т.е. с обратным витком - №2. -------------------------------------------------------------------------------------------------- И что же мы имеем после перемотки? Катушки на воздухе. Т.е вне магнитной системы динамиков. "890А" показал: №1 Re=7.3 om. №2 Re=7.2 om. "GDM354A" показал: №1 Re=7.3 om, L=0.111 mH. №2 Re=7.2 om, L=0.095 mH. Прогресс по снижению индуктивности виден. "Изм.Имм-а Е7-15" показал 1000/100 Герц: №1 R=7.28/7.28 om, L=0.12/0.11 mH. №2 R=7.22/7.22 om, L=0.104/0.101 mH. Прогресс по снижению индуктивности уже виден, тем более, что катушка восьмиомная. ----------------------------------------------------------------------------------------------------- Теперь собираем каждый динамик в кучку. Диффузоры приклеены к корзинами и пока сохнет клей, и пока катушки зафиксированы в зазоре при помощи проставок, делаем всё теми же приборами те же замеры. "890F" показал: №1 7.3 om. №2 7.2 om. "GDM354A" показал: №1 Re=7.3 om, L=0.207 mH. №2 Re=7.2 om, L=0.155 mH. Прогресс на лицо! "Изм.Имм-а Е7-15" показал 1000/100 Герц: №1 R=7.6/7.32 om, L=0.229/0.280 mH. №2 R=7.4/7.24 om, L=0.172/0.200 mH. Как не крути, а "узелок Кондо - обратный виток" имеет значение. ------------------------------------------------------------------------------------------------- Теперь освободим катушку вытащив проставку. Измеряем. "890F" показал: №1 Re=7.3 om. №2 Re=7.2 om. "GDM354A" показал: №1 Re=7.3 om, L=0.184 mH. №2 Re=7.2 om, L=0.145 mH. Опять факт на фейс. "Изм.Имм-а Е7-15" показал 1000/100 Герц: №1 R=7.58/7.57 om. L=0.182/ёмкость №2 R=7.44/7.44 om. L=0.156/ёмкость. -------------------------------------------------------------------------------------------- Помимо перемотки динамиков 4ГД-35, их пришлось чуть доработать. В сети не единожды упоминалось о том, что горбит этот динамик в районе 2000...2500 герц из-за своего гофра. Верней его внешней части. Той, что расположена между последней складкой гофра и корзиной. Рекомендовалось вклеить кольцо из тонкого картона с внутренним диаметром как раз по низу этой последней складки гофра. Кольца были вырезаны и вклеены на положенное им место. Но можно и так: [/QUOTE]
