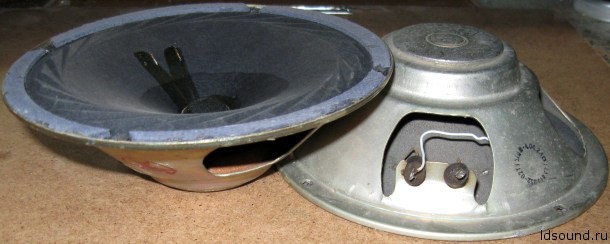

5ГДШ-1-4 (3ГД-38Е)

[LDS]

Изготовитель: завод «Динамик», г. Гагарин.

https://ldsound.info/5-gdsh-1-4-3-gd-38e/

Диапазон частот: 80 – 12500 Гц
Чувствительность: 90 дБ

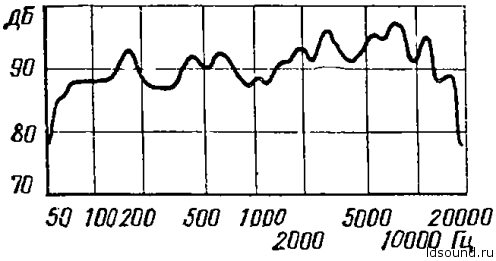

Неравномерность АЧХ: 16 дБ
Сопротивление: 4 Ом
Коэффициент гармоник на частотах:
125 Гц: 7%
200 -400 Гц: 5%
630 – 6300 Гц: 3%
Рабочая мощность 3 Вт
Паспортная мощность: 5 Вт
Частота резонанса: 80 ±15 Гц

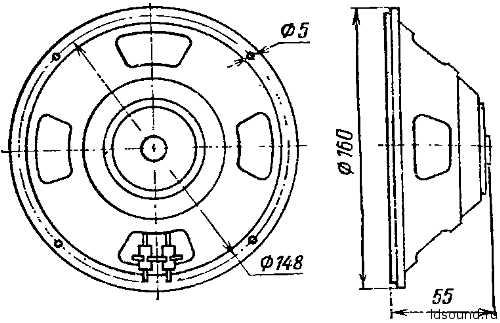

Размеры: ø160х55 мм
Вес: 0,31 кг

Магнитная цепь:

1. кольцевой ферритовый магнит марки М22БА220, размером К52х23х7 мм;
2. керн диаметром 15 мм;
3. верхний фланец с отверстием 16,7 мм;
4. высота воздушного зазора 3 мм;
5. радиальная ширина воздушного зазора 0,85 мм;
6. индукция в зазоре: 0,7 Тл.

Подвижная система:

1. звуковая катушка намотанная медным проводом марки ПЭВЛ диаметром 0,125 мм, намотка двухслойная, общее число витков 49, в первом слое 26, во втором 23, высота намотки 3,8 мм, омическое сопротивление 4,3 Ом ±0,9 Ом. Каркас ЗК изготовлен из бумаги К080 толщиной 0,08 мм. Высота ЗК 11,3 мм, внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 15,7 мм;
2. диффузор с подвесом изготовлены из бумажной массы;
3. центрирующая шайба, изготовленная из пропитанной ткани;
4. пылезащитный колпачок из бумажной массы.

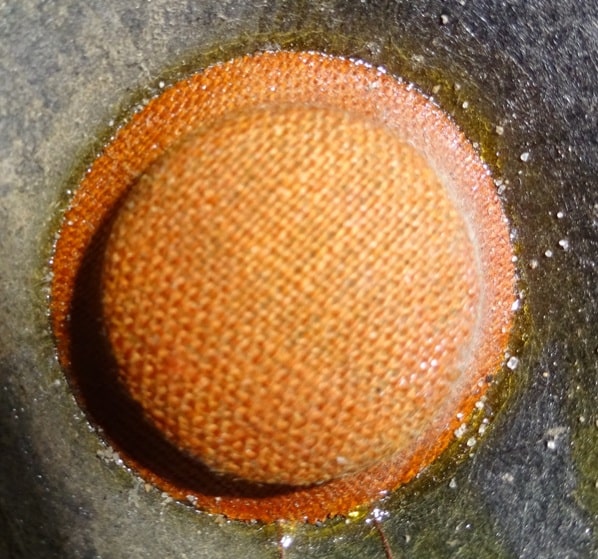

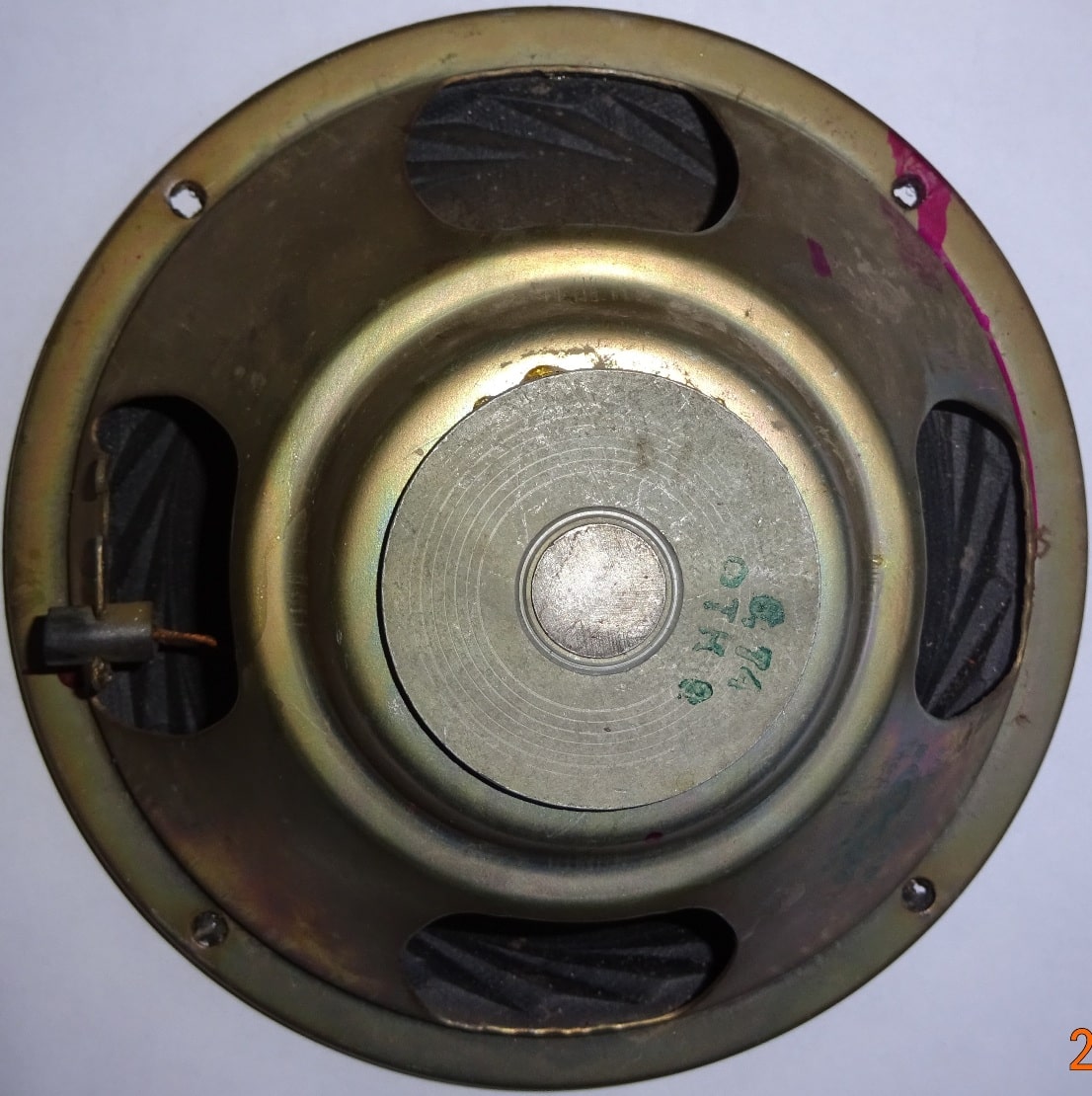

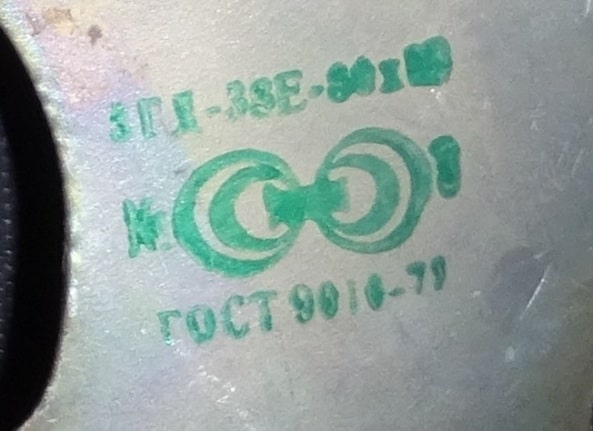

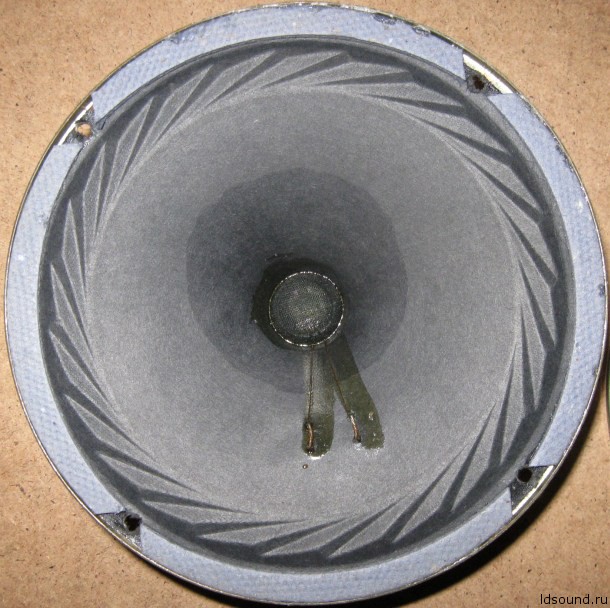

Фото 3ГД-38Е-80. Этот динамик, по крайней мере внешне, ничем не отличается от 3ГД-38е, кроме колпачка, который у первого выполнен из ткани с пропиткой, и формы штампа. Фото прислал Алексей Климов.
