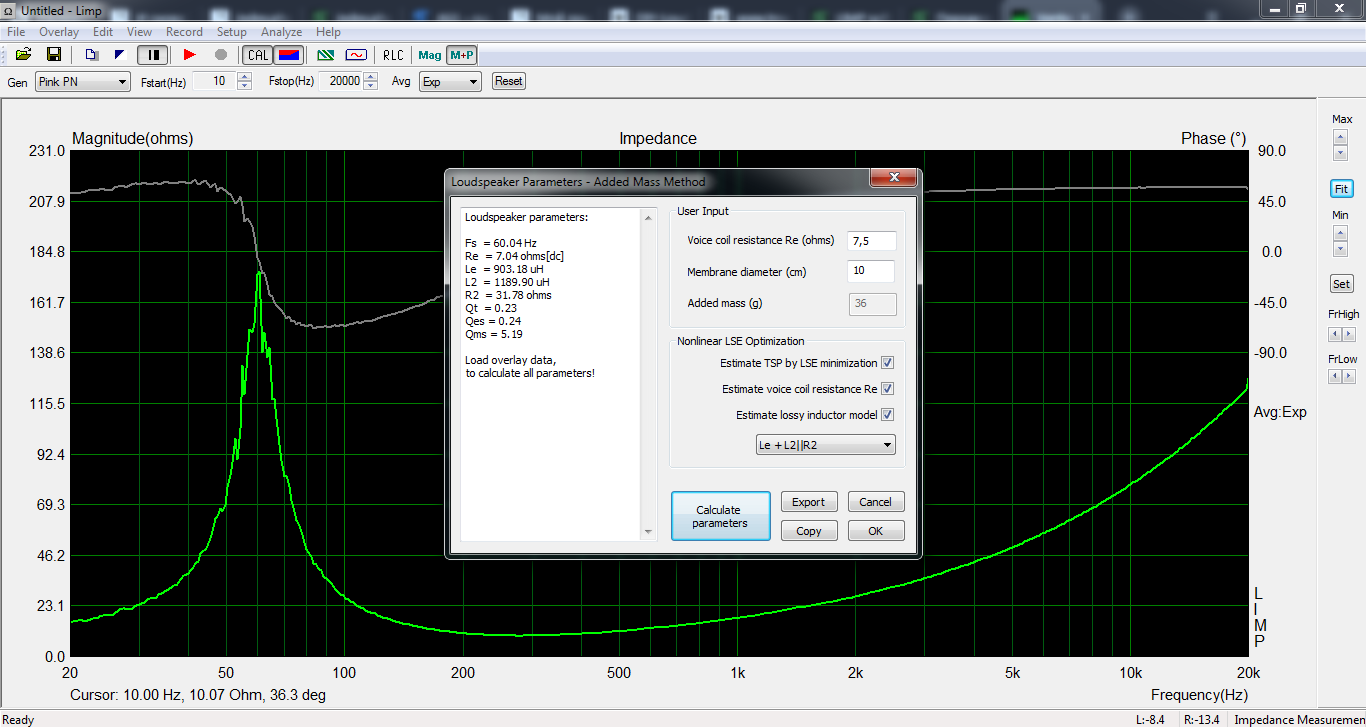

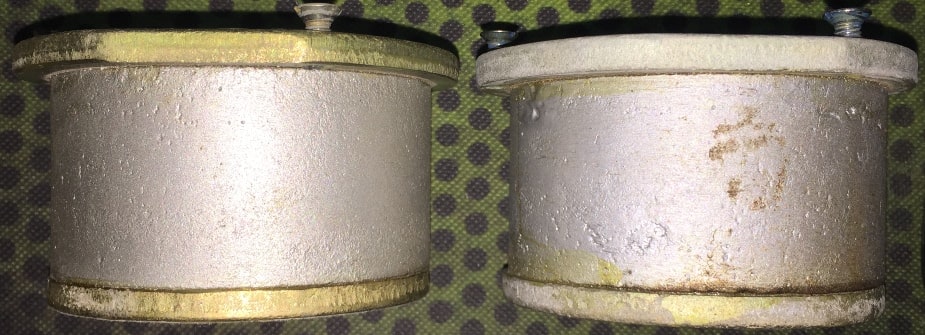

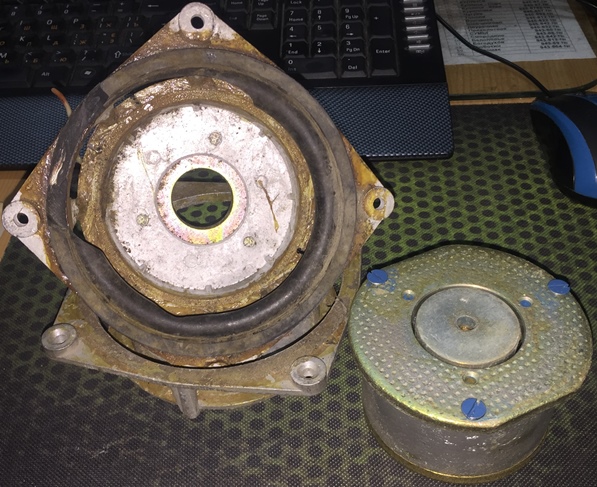

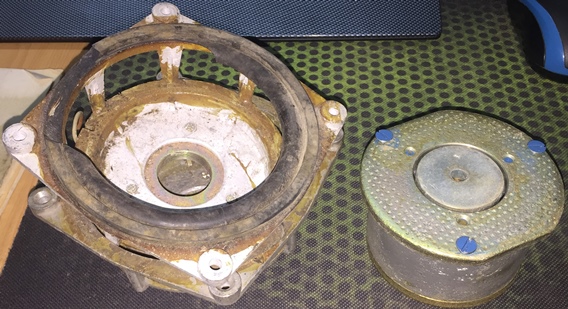

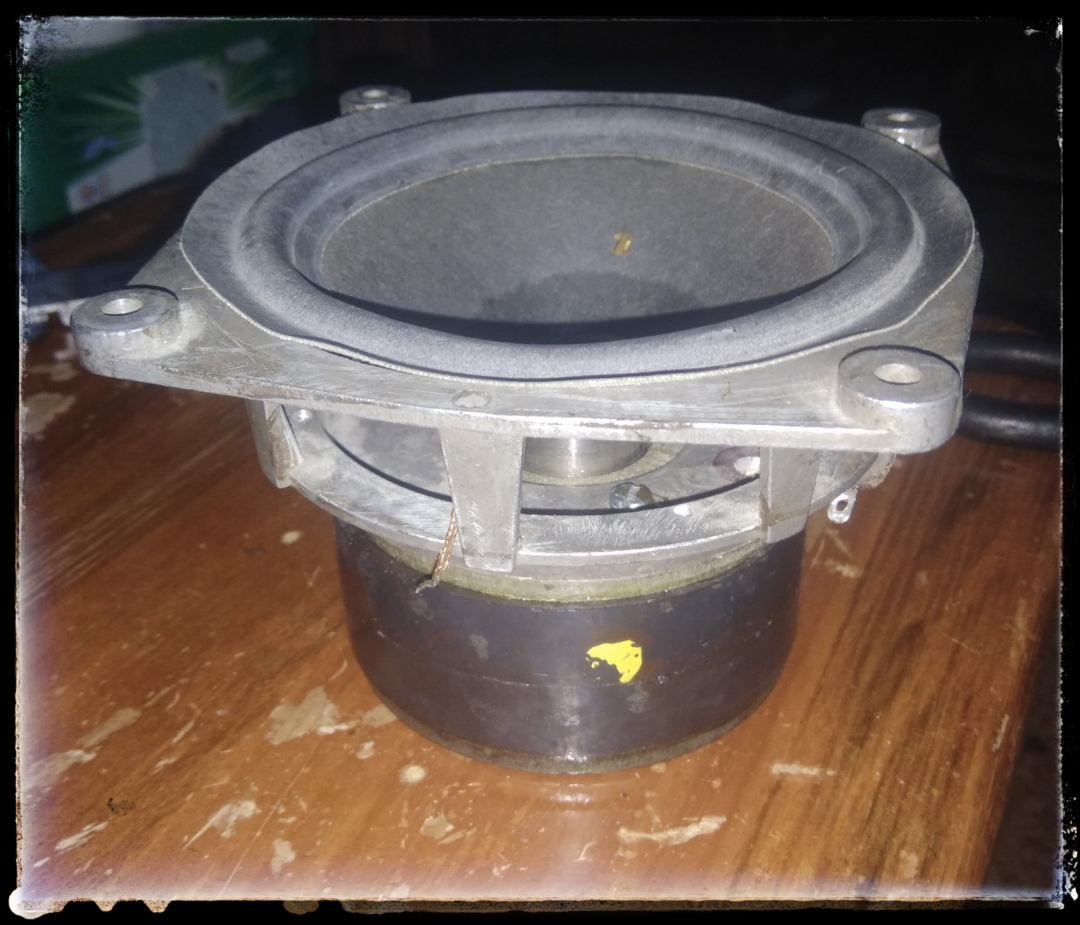

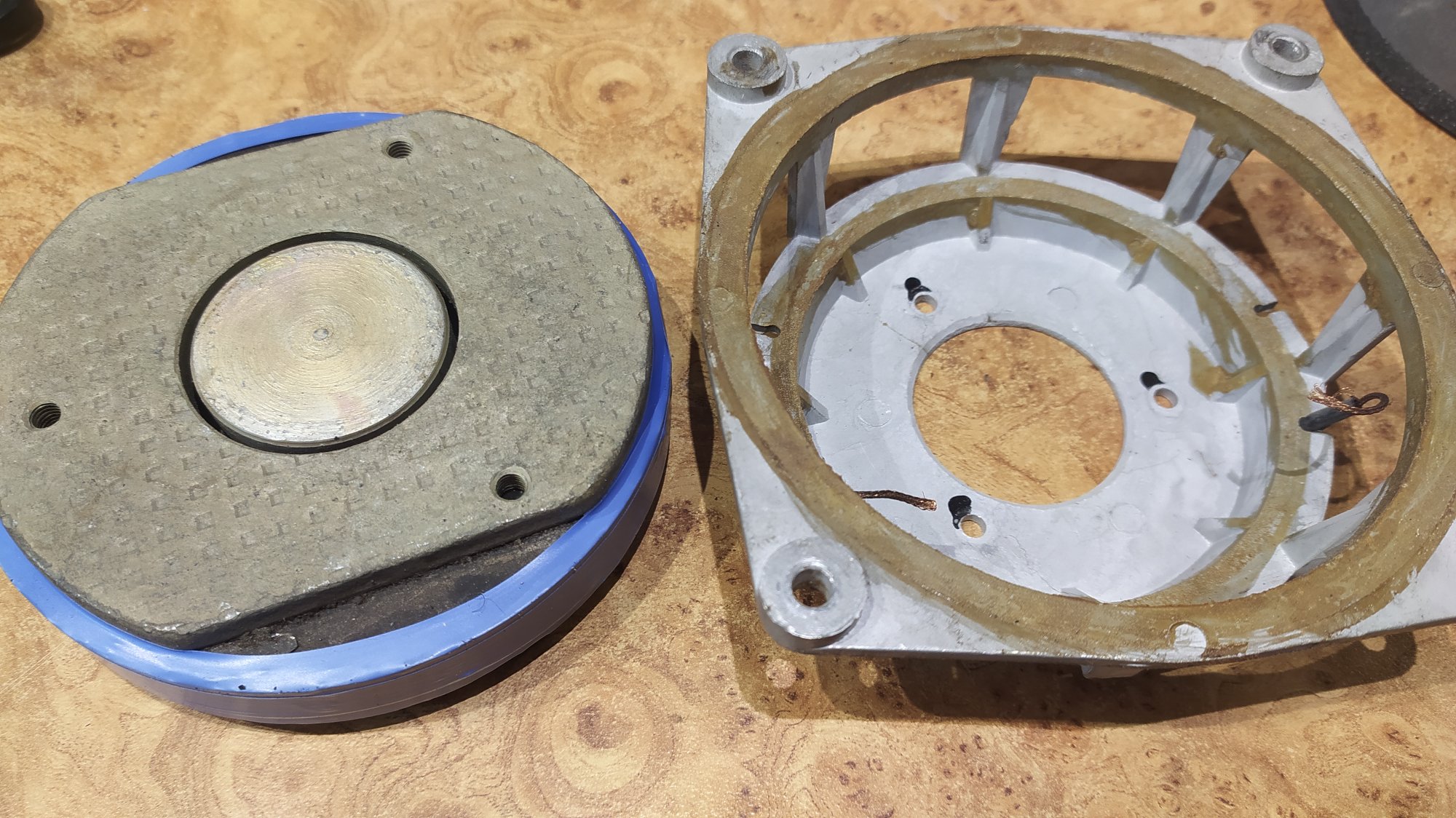

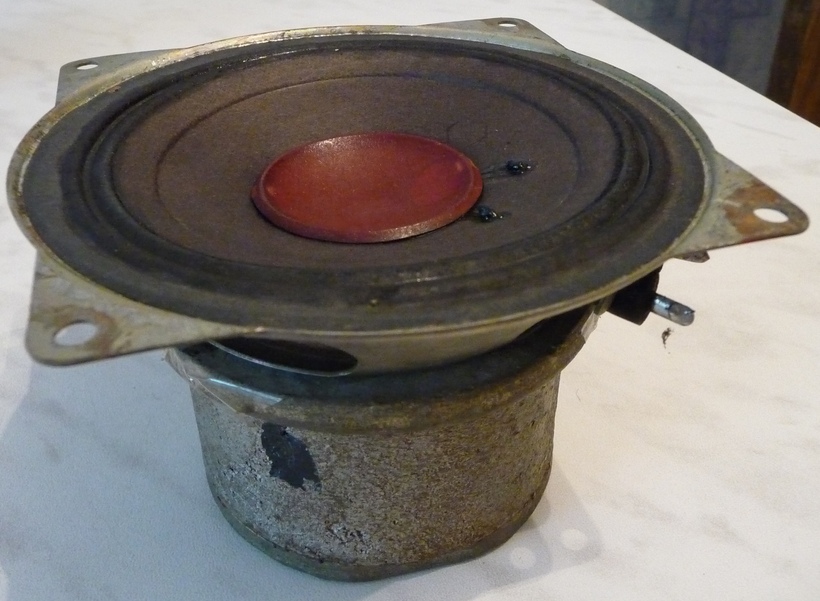

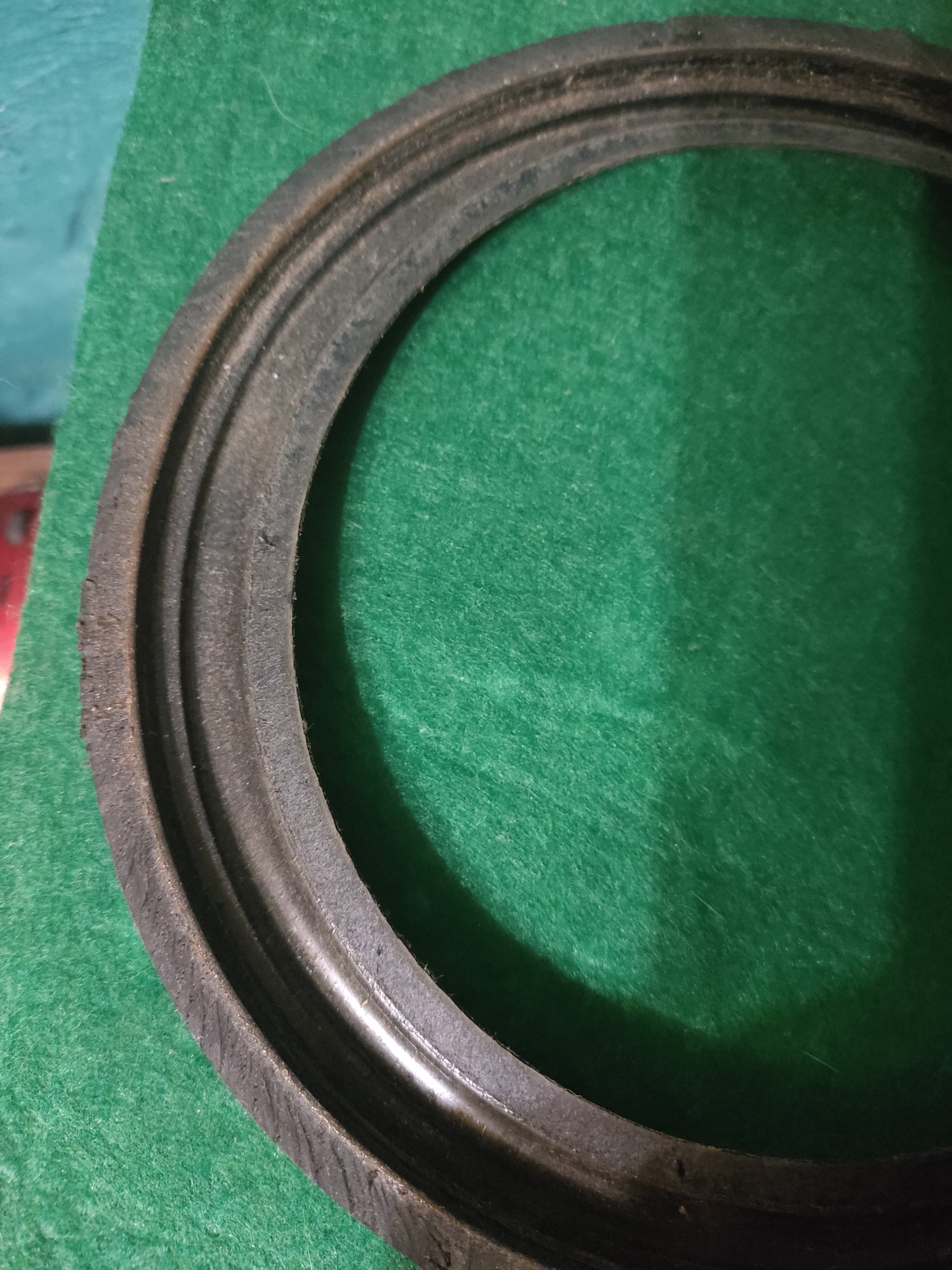

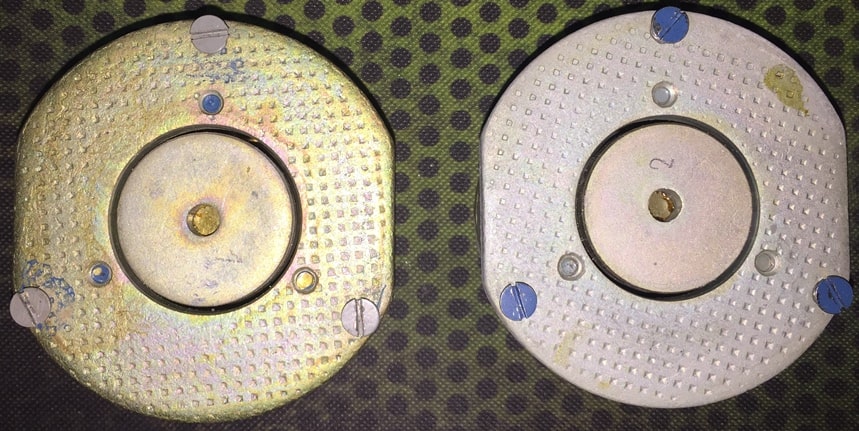

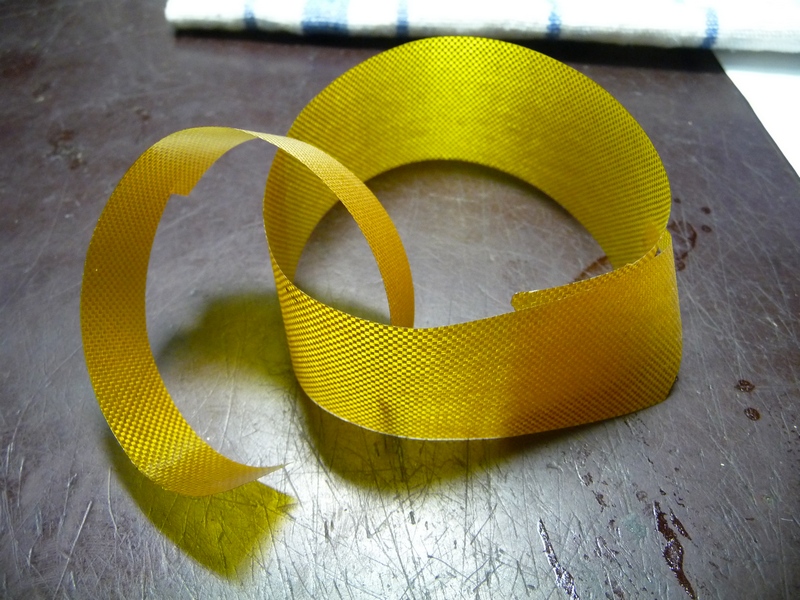

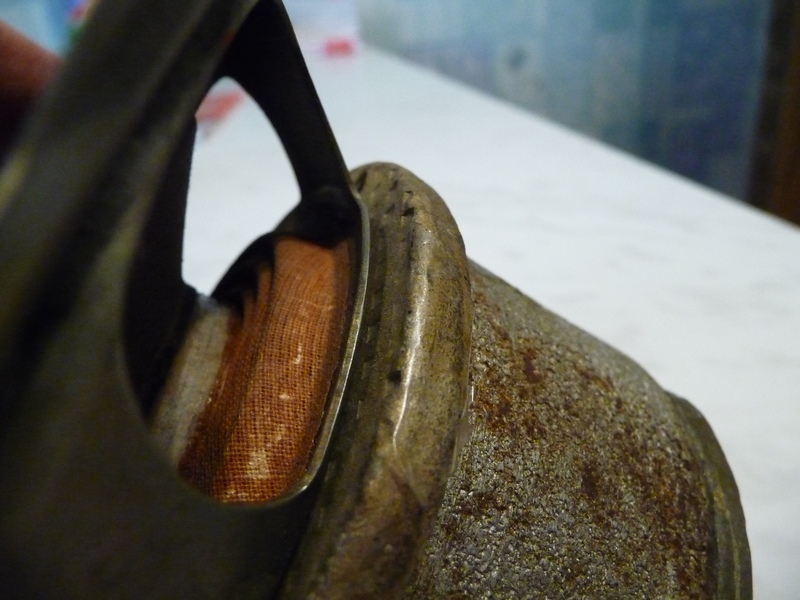

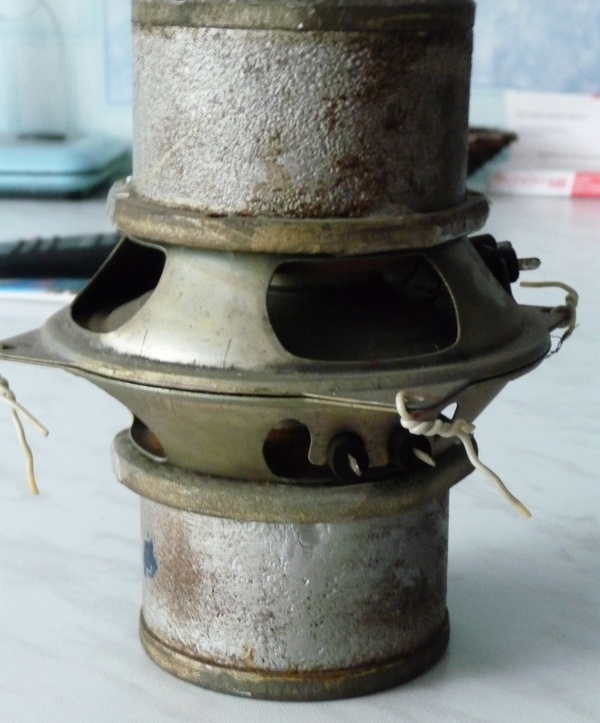

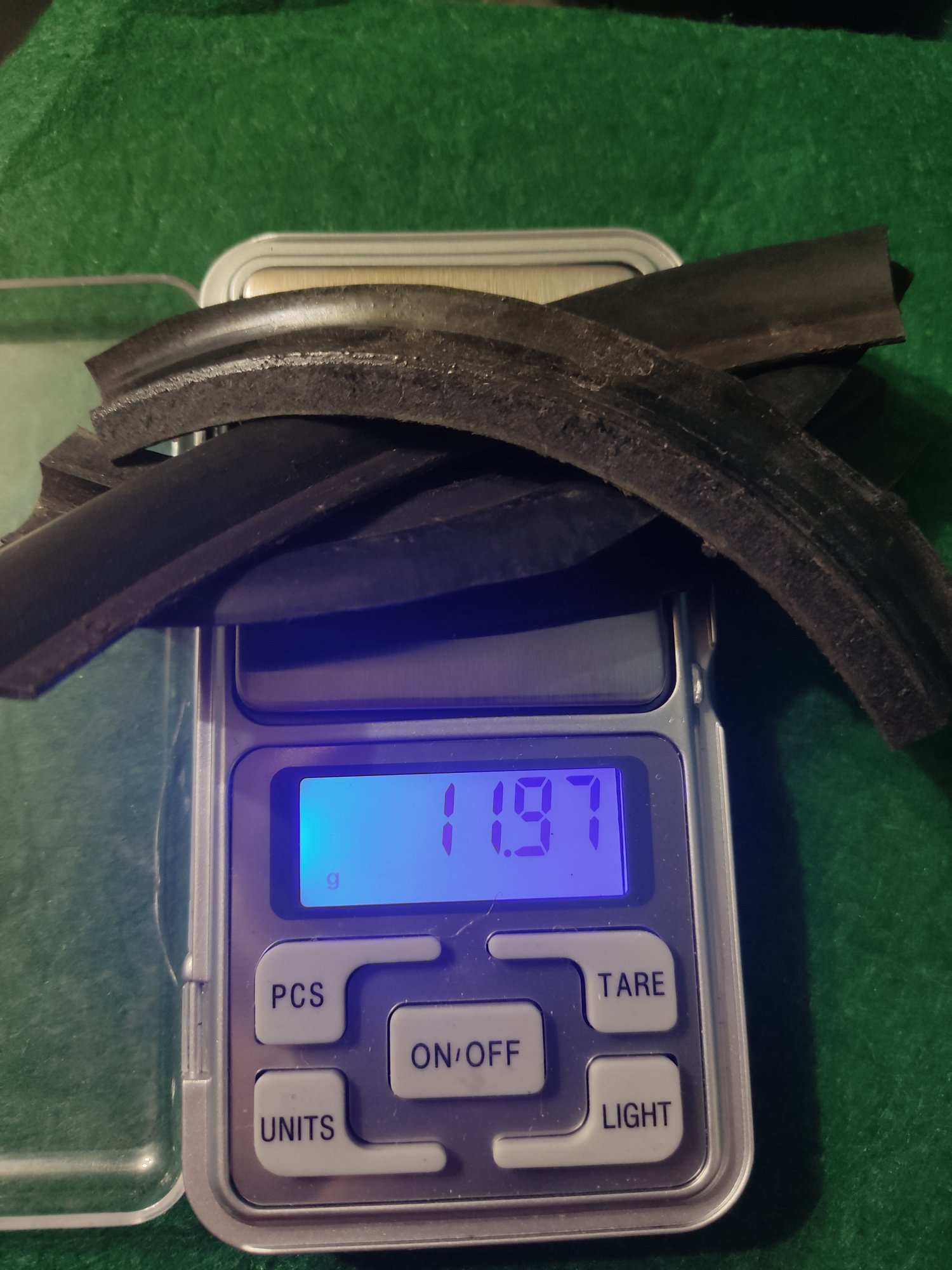

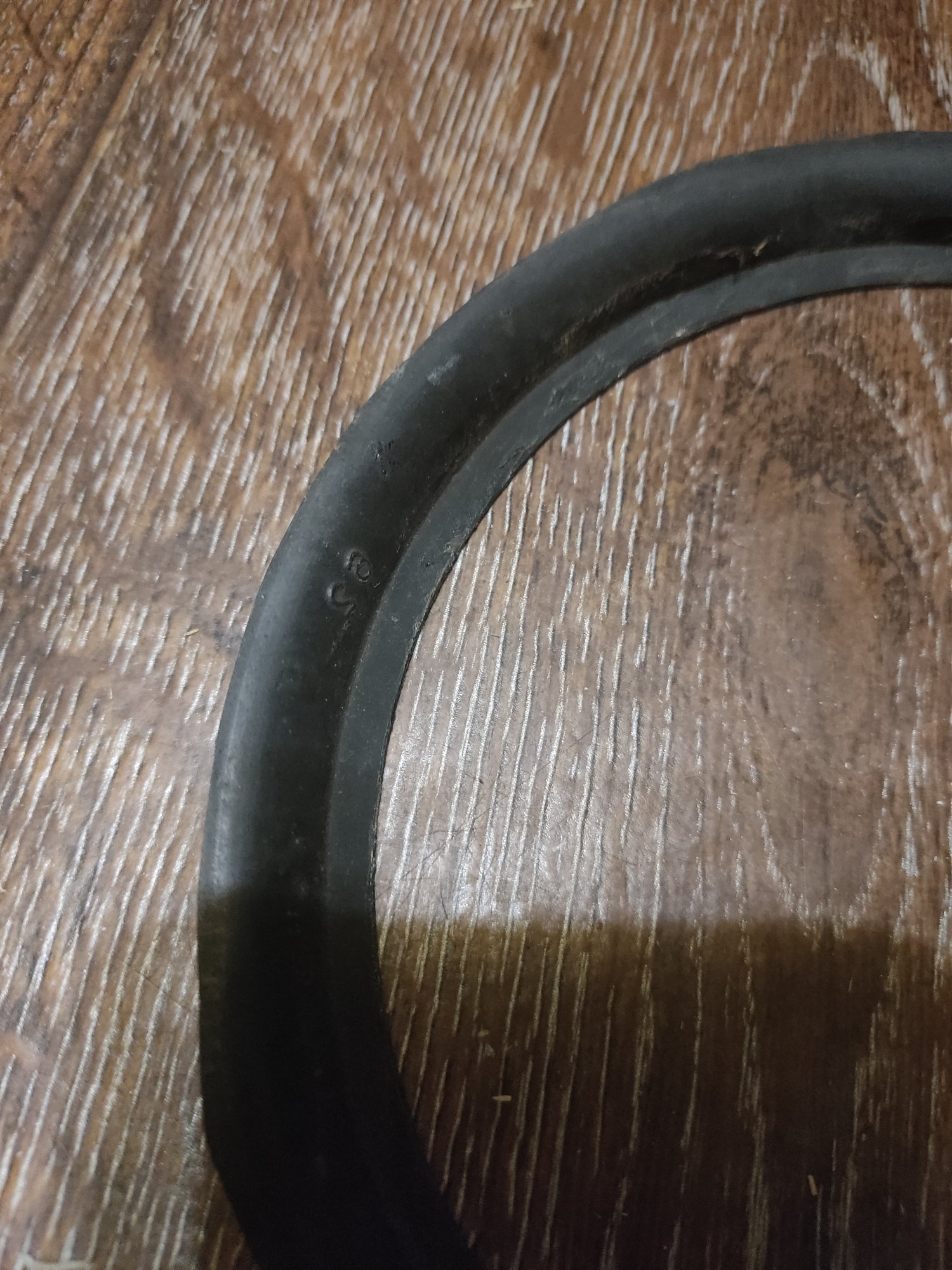

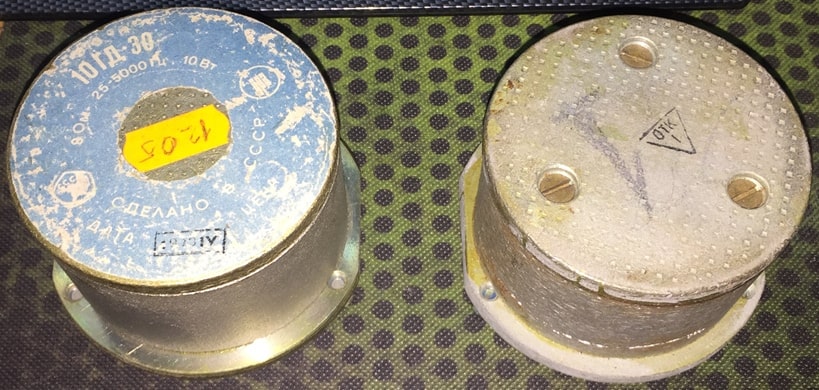

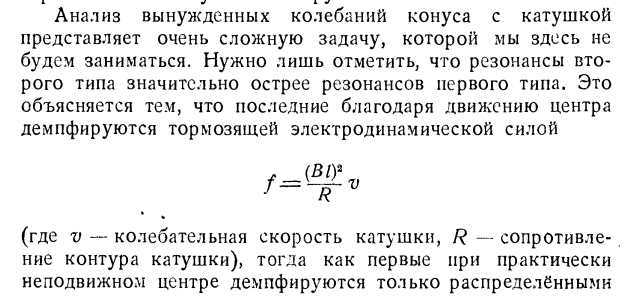

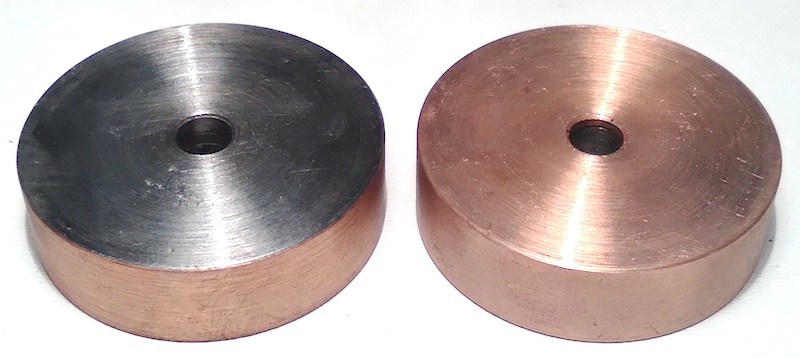

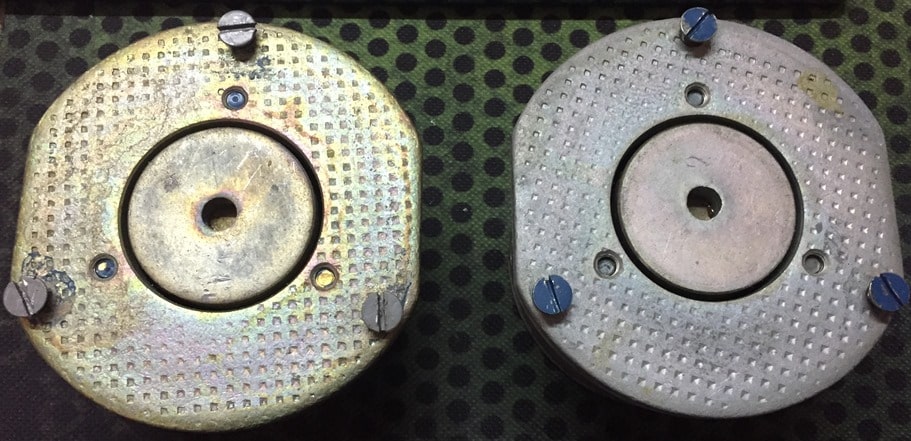

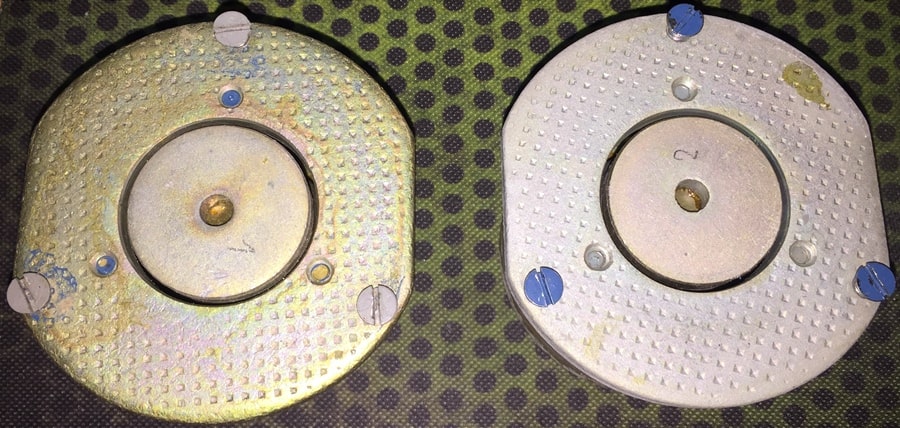

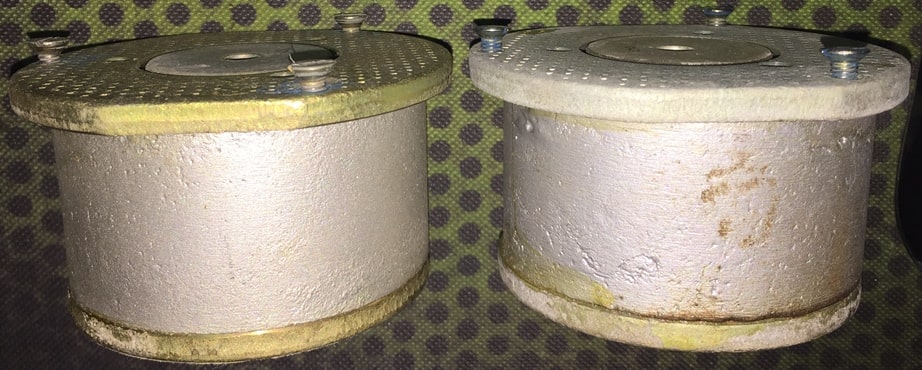

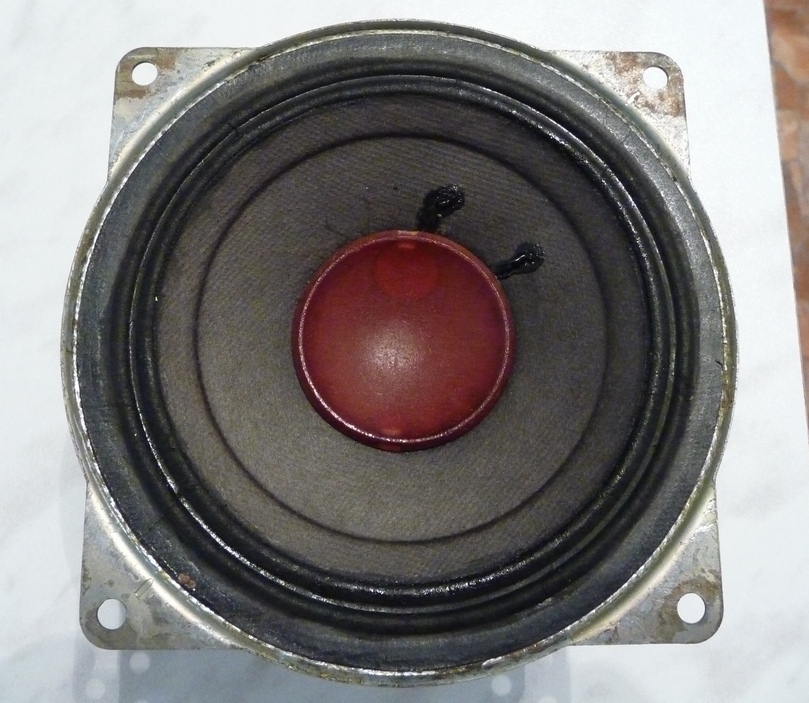

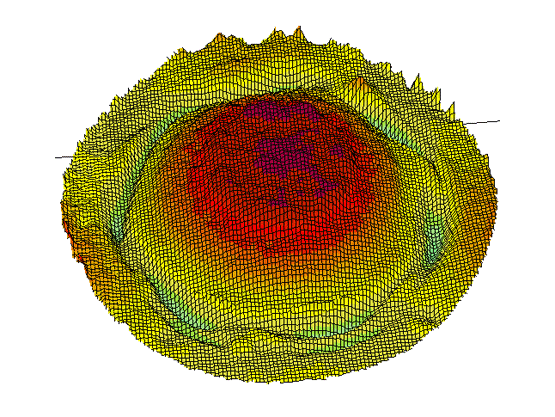

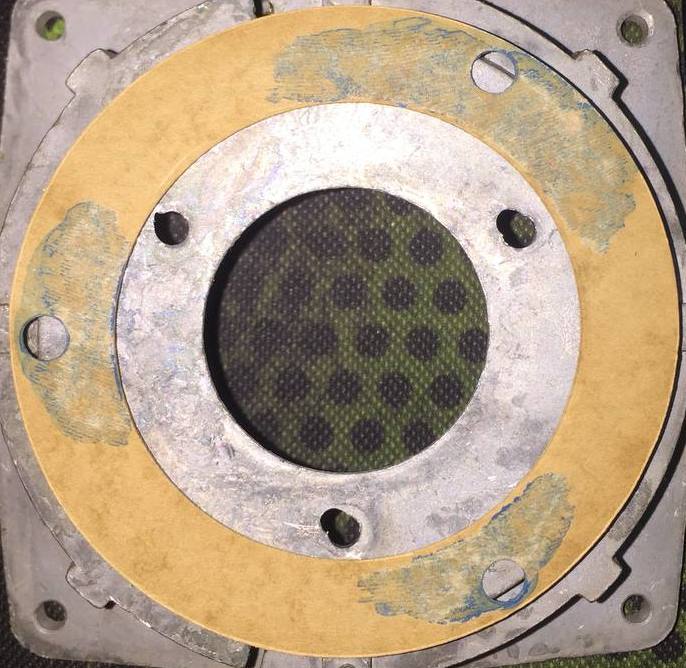

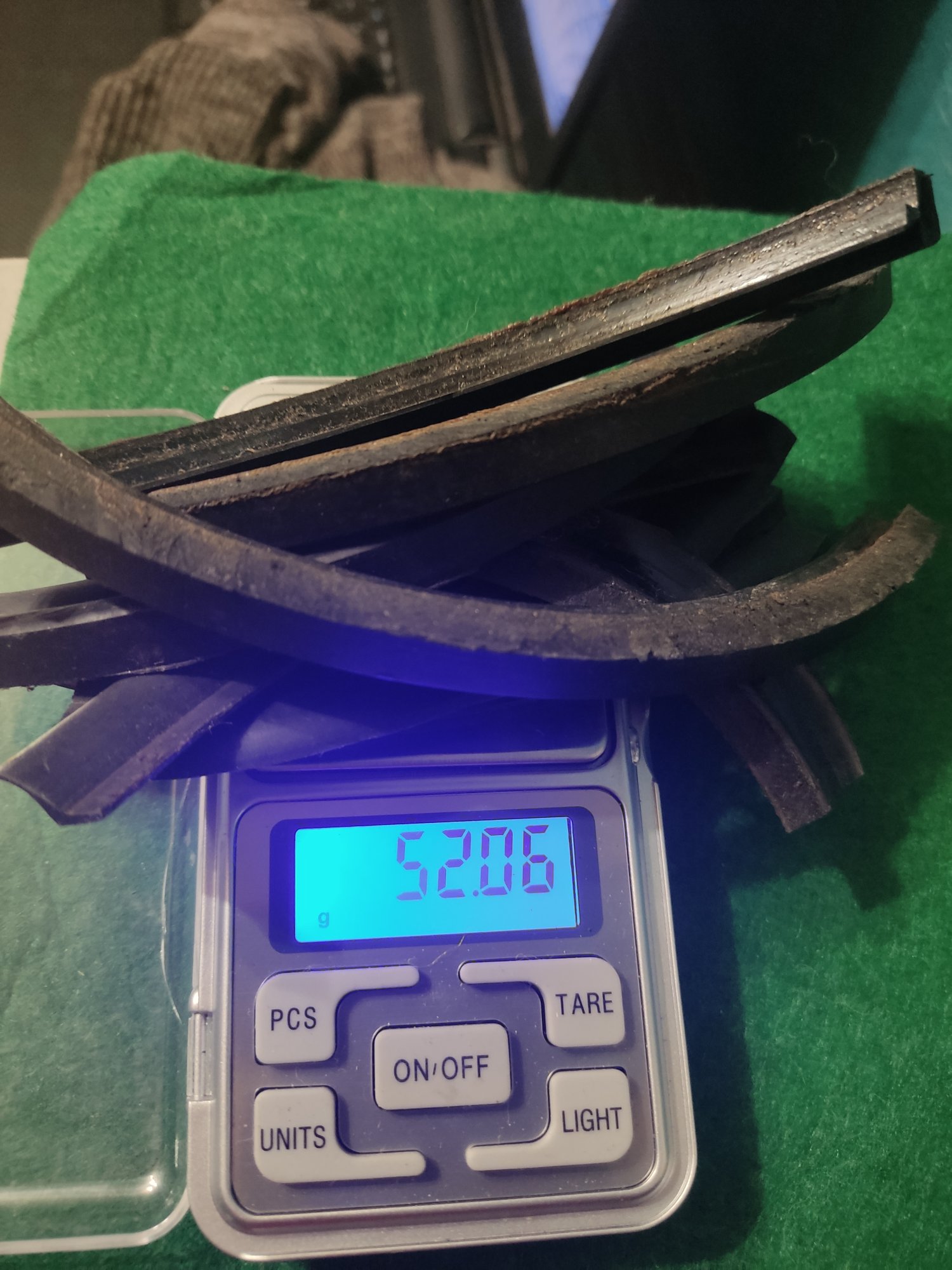

Сообщение: [QUOTE="LDS, post: 248575, member: 4"] Место под ЦШ добавил металлической проставкой от 4а-28, на которую идеально стает ЦШ от 25гдн. [ATTACH alt="IMG_4738-min.JPG"]81051[/ATTACH] [ATTACH alt="IMG_4741-min.JPG"]81052[/ATTACH] Катушка в зазоре: [ATTACH alt="IMG_4760-min.JPG"]81053[/ATTACH] Готовые динамики: [ATTACH alt="IMG_4768-min.JPG"]81035[/ATTACH] [ATTACH alt="IMG_4766-min.JPG"]81033[/ATTACH] [HEADING=2]Взвешивание:[/HEADING] [LIST] [*]диффузор - 3,5 г [*]катушка - 5,2 г [*]пыльник - 0,4 [*]воздух - 0,7 г [*]клей, пайка, часть подводящих - 1 г [*]Mms - 10,8 г [/LIST] [ATTACH alt="IMG_4765-min.JPG"]81032[/ATTACH] [HEADING=2]Измерения:[/HEADING] [TABLE] [TR] [TD]№1[/TD] [TD]№2[/TD] [/TR] [TR] [TD]Fs = 48.20 Hz Re = 3.41 ohm[dc] Le = 190.49 uH L2 = 196.03 uH R2 = 6.87 ohm Qt = 0.30 Qes = 0.31 Qms = 7.98 Mms = 11.29 grams Rms = 0.424995 kg/s Cms = 0.965970 mm/N Vas = 17.35 liters Sd= 113.10 cm^2 Bl = 6.156582 Tm ETA = 0.61 % Lp(2.83V/1m) = 93.65 dB Added Mass - Constant Cms Method: Driver unbaffled Added mass = 14.05 grams Membrane Diameter= 12.00 cm[/TD] [TD]Fs = 46.58 Hz Re = 3.38 ohm[dc] Le = 203.13 uH L2 = 201.83 uH R2 = 7.20 ohm Qt = 0.31 Qes = 0.32 Qms = 8.14 Mms = 10.84 grams Rms = 0.390535 kg/s Cms = 1.077014 mm/N Vas = 19.35 liters Sd= 113.10 cm^2 Bl = 5.811912 Tm ETA = 0.59 % Lp(2.83V/1m) = 93.57 dB Added Mass - Constant Cms Method: Driver unbaffled Added mass = 14.05 grams Membrane Diameter= 12.00 cm[/TD] [/TR] [/TABLE] [ATTACH alt="IMG_4764-min.JPG"]81031[/ATTACH] [HEADING=2]Сравним расчет и измерения (на примере №2):[/HEADING] [TABLE] [TR] [TD]измрение[/TD] [TD]расчет[/TD] [/TR] [TR] [TD]Fs = 46.58 Hz Re = 3.38 ohm[dc] Le = 203 uH Qes = 0.32 Mms = 10.8 grams Cms = 1.08 mm/N Vas = 19.3 liters Sd= 113.10 cm^2 Bl = 5.81 Tm ETA = 0.59 % Lp(2.83V/1m) = 93.6 dB[/TD] [TD]Fs = 46.8 Hz Re = 3.38 ohm[dc] Le = 320* - 360** uH Qes = 0.31* - 0.11** Mms = 10.8 grams Cms = 1.07 mm/N Vas = 19.4 liters Sd= 113 cm^2 Bl = 5.89* - 9.98 Tm** ETA = 0.61%* - 1,76%** Lp(2.83V/1m) = 69дБ* - 156дБ*[/TD] [/TR] [/TABLE] * - длина провода только в зазоре ** - полна длина провода катушки Мощность до нагрева 19 Вт [ATTACH alt="IMG_4767-min.JPG"]81034[/ATTACH] [/QUOTE]
