Сдвоенные резисторы - регуляторы громкости

[KSV]

Не хочу создавать новую тему, но приходится.
Итак, заказал я на Али сдвоенный переменный резистор номиналом 10 кОм и зависимостью А (Audio) - показательной или обратнологарифмической. Был уверен, что будет, как обычно дискретный регулятор, но он оказался плавным. Вот и повод посмотреть на идентичность двух половин. Надпись на криво приклеенной бумажке "Japan Alps" отбивала желание купить,но рискнул, будучи на 100% уверен, что это просто бумажка.
Если есть интерес, могу привести фото продавца или сделать своё.
Опыт: я запараллелил крайние выводы резисторов, подал на них 1000 мВ и стал уменьшать напряжение на среднем выводе, поворачивая ось, измерял напряжение на одной половине и сравнивал с напряжением на другой половине без дополнительного поворота оси. Вот результат.
1000 - 1000
950 - 954
900 - 905
850 - 856
800 - 805
750 - 757
700 - 704
650 - 653
600 - 605
550 - 555
500 - 502
450 - 453
400 - 401
350 - 350
300 - 299
250 - 247
200 - 198
150 - 147
100 - 095
050 - 048
025 - 023
Честно говоря, я глазам своим не поверил. Почти везде отклонение лучше 1% в разах, а в децибелах даже посчитать трудно.
Ход оси плавный, тугой, без болтанки, как и должно быть на хорошей аппаратуре.
Я не хочу рекламировать ни Али, ни продавца. Другой экземпляр в принципе может быть много хуже, но вряд ли.
Понятно, что про долговечность сказать ничего не могу, но думаю, хватит.
Так что не всё что на Али - плохо.

Спойлер: Лирическое отступление

Кстати, купил в Фикспрайсе светильник для переделки и подарка на дачу.
На ярлыке надпись - мощность 5 Вт. Я ухмыльнулся т. к. измерял мощность светодиодных ламп с питанием от 220 В - у всех мощность была меньше указанной и плавно падала по мере разогрева. Здесь же (светильник с батарейным питанием) замеренная мощность оказалась точно 5 Вт.

Пришел с Али еще один РГ. Если интересно, напишу когда руки дойдут.



[Andreez]

Я не хочу рекламировать ни Али, ни продавца.

И таки зря. Ссылку в студию, на проверенный экземпляр.



[Юрий Робертович]

Если нет сдвоенного регул. громкости, ставлю два одинарных, и регулирую раздельно, и во многих случаях это и удобней.



[Dutch]

Как по мне, два раздельных одинарных - это ужасно неудобно.

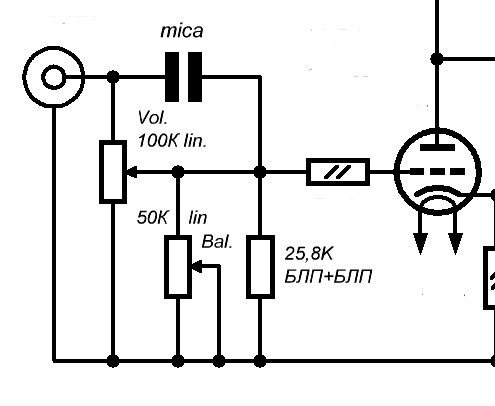

На картинках пример, как делаю. В бюджетных заказных усилителях - сдвоенный дешевый резистор "Tomy" (100руб) на 100кОм, линейный, а регулятор баланса - сдвоенный линейный на 50кОм. Вкупе с сеточным резистором 25-26 кОм получается обратнологарифмическая хар-ка. По звуковым качествам эта приблуда лучше, чем ALPS RK27. Единственный недостаток - зависимое от угла поворота РГ входное сопротивление усилителя, от 100 до 12 кОм. Если на входе усилителя высокомюшный триод с большой динамической входной емкостью, завал на ВЧ уьирается тонкомпенсацией, устроенной с помощью слюдяного конденсатора на несколько десятков - сотню пФ.
На втором фото - спаренный с использованием подручных материалов линейный прецизионный Вourns на 100кОм.



[DIM]

По поводу Альпсов. Недавно общался с производителем в Японии, Alps - Alpine, хотел выяснить, где и почем можно купить их оригинальные потенциометры, так вот, только в двух местах - Mouser и Farnell. Это два официальных дилера, других нет. Сами выводы делайте.



[Юрий Робертович]

У меня комната 30 кв. метров, у знакомых 25-50 кв. метров, и редко кто в центре слушает. Неудобства никакого, подкрутил нужный канал, всё.
На СЕ 6с4с, и на СЕ 45 триоде точно так же, просто можно и одной рукой...



[KSV]

На картинках пример, как делаю. Вкупе с сеточным резистором 25-26 кОм получается обратнологарифмическая хар-ка.

Да, способ давно известен. Сеточный резистор не обязателен, приём можно использовать и в транзисторных усилителях, параллельно входу усилителя ставят резистор номиналом примерно 1/6 от РГ.
Получается зависимость близкая к показательной.

где можно купить оригинальные потенциометры, только в двух местах - Mouser и Farnell.

Выводы очевидны, я сразу об этом написал, иллюзий нет. Но не думаю, что данный прибор настолько сложен, чтобы невозможно было сделать хорошие копии.
Кстати, раньше, в описании, я делал упор на номинале - 10 кОм.
Не знаю, есть ли настоящие Альпсы этого номинала и насколько они доступны.

И таки зря. Ссылку в студию, на проверенный экземпляр.

Нет никаких гарантий, вот

Спойлер: страница магазина

https://aliexpress.ru/store/5084234

Обращаю внимание, что есть круглая ось с лыской, а есть со звёздочкой. Мне больше нравится

Спойлер: такой вариант

https://aliexpress.ru/item/4000731188882.html

И я уже писал раньше, что больше привык и испытал такие же внешне, но дискретные, кстати, они и дешевле. При переключении щелчков из колонок нет.



[Юрий Робертович]

Было в Радио, R=R лин/7,8
Я ставлю R=R лин/3-4, хватает



[LVV]

вот (наверное многим известный уральский парень )тестирует китайские альпсы (плавные и дискретные на смд)



[KSV]

известный уральский парень тестирует китайские альпсы

Для меня мнение деятелей использующих в качестве доказательства программку rmaa значит меньше, чем ничего.
Видел, кстати, этого деятеля и раньше, как он делал акустические измерения. После этого не трачу на него время.



[DIM]

Не знаю, есть ли настоящие Альпсы этого номинала и насколько они доступны.

Есть, конечно. Но настоящие Альпсы не дешевы, 30 - 40 долларов получаются, если RK27. А вот RK40 делать перестали, остался только RK50.

https://ru.mouser.com/ProductDetail/Alps-Alpine/RK27112A0-S20-C0-A103?qs=%2Fha2pyFadujg8FP6VIkLXxJPBcFJ7QoOgxI3ncMk5h4%3D



[Andreez]

Нет никаких гарантий

Это понятно. Но хоть один экземпляр проверен, а это гораздо лучше чем ни одного)



[Труфальдино из Бергамо]

Вот здесь брал 10 кОм log : https://aliexpress.ru/item/10000144005737.html - полёт нормальный...



[KSV]

Давно хотел сделать или купить регулятор громкости с дистанционным управлением.
Но самому начинать с нуля - тратить много времени, а в покупных не нравится, что идиоты делают их только на 100 кОм - паршивый номинал для звука.
Но всё-таки, с неудовольствие купил,

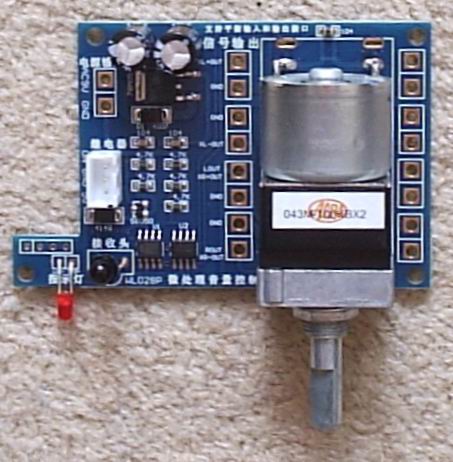

вот доказательство.

Здесь якобы резистор Альпс, вера в это = 0.
Но посмотрим идентичность двух половинок резистора.
Методика та же - поворачивал рукой ось на небольшой угол, измерял сопротивление сначала в левом канале, затем в правом, вот что получилось.
Левый Правый
13 ом 11 ом
1,0 ком 1,1 ком
3,0 3,7
5,0 5,6
10 12
16 18
25 27
32 35
50 53
64 66
76 77
87 88
101 ком 103 ком
Не сказать, что идеально, но терпимо.
Напрашивается дополнительный резистор
в ЛК примерно 3 кОм.



[LDS]

Напрашивается дополнительный резистор
в ЛК примерно 3 кОм.

Я бы поставил 2 кОм



[KSV]

Я бы поставил 2 кОм

Я думаю, надо включить, установить нормальный уровень громкости и подстроить резистором баланс именно под этот уровень. Потому что ни на минимуме, ни на максимуме мы практически не слушаем.
P.S. Нашёл спецификации на моторизованные резисторы ALPS - RK168. Они меня удивили.
Gang error -60dB to 40dB 5dB max.
Gang error -40dB to 0dB 3dB max.
Жалею, что среди смайликов излишек всяких ухмылочек и отсутствуют выразители сильных непечатных выражений.
Интересно услышать ВАШИ оценки, только не надо ныть - дескать это по максимуму, а на самом деле...
Ну и чем эти альпинисты лучше наших инженегров, которые указывали Qts для 25ГД-26Б как 1+-0,5 ??!
P.P.S. Разобрался с заковыристой цоколёвкой данных резисторов на 8 выводов.
Кроме меня это никому не интересно?



[Юрий Робертович]

Я сделал бы просто, т.е. оставил как есть. И добавил простейший регулятор баланса. Пересчитать Вы и сами сможете под необходимое...
ПС: где РГ сдвоенный, я такой простейший рег. баланса сам тоже ставлю, почти всегда не в центре.



[Александр Бокарёв]

Есть, конечно. Но настоящие Альпсы не дешевы, 30 - 40 долларов получаются, если RK27. А вот RK40 делать перестали, остался только RK50.

https://ru.mouser.com/ProductDetail/Alps-Alpine/RK27112A0-S20-C0-A103?qs=%2Fha2pyFadujg8FP6VIkLXxJPBcFJ7QoOgxI3ncMk5h4%3D

вот 40мм



[DIM]

Редкость теперь.



[Ятакой]

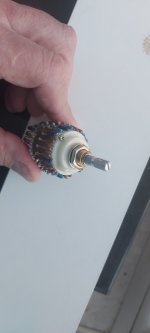

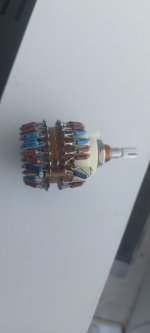

Такой купил, Китай. Derone Audio.
А чем, этот лучше китайского Alps?
Тот зашумел в одном канале.



[slami]

Давно хотел сделать или купить регулятор громкости с дистанционным управлением.
Но самому начинать с нуля - тратить много времени, а в покупных не нравится, что идиоты делают их только на 100 кОм - паршивый номинал для звука.
Но всё-таки, с неудовольствие купил,
вот доказательство.
Посмотреть вложение 18707Здесь якобы резистор Альпс, вера в это = 0.
Но посмотрим идентичность двух половинок резистора.
Методика та же - поворачивал рукой ось на небольшой угол, измерял сопротивление сначала в левом канале, затем в правом, вот что получилось.
Левый Правый
13 ом 11 ом
1,0 ком 1,1 ком
3,0 3,7
5,0 5,6
10 12
16 18
25 27
32 35
50 53
64 66
76 77
87 88
101 ком 103 ком
Не сказать, что идеально, но терпимо.
Напрашивается дополнительный резистор
в ЛК примерно 3 кОм.
