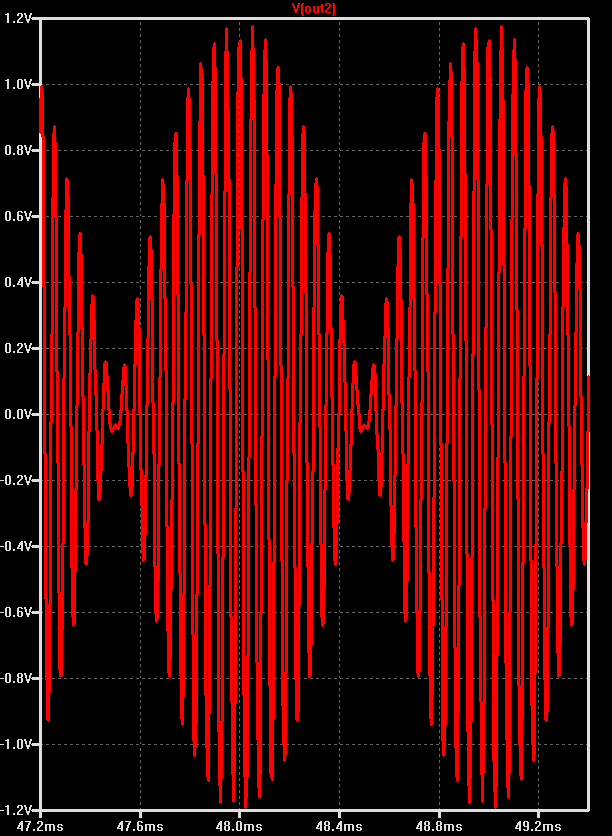

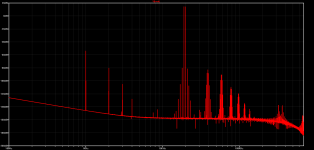

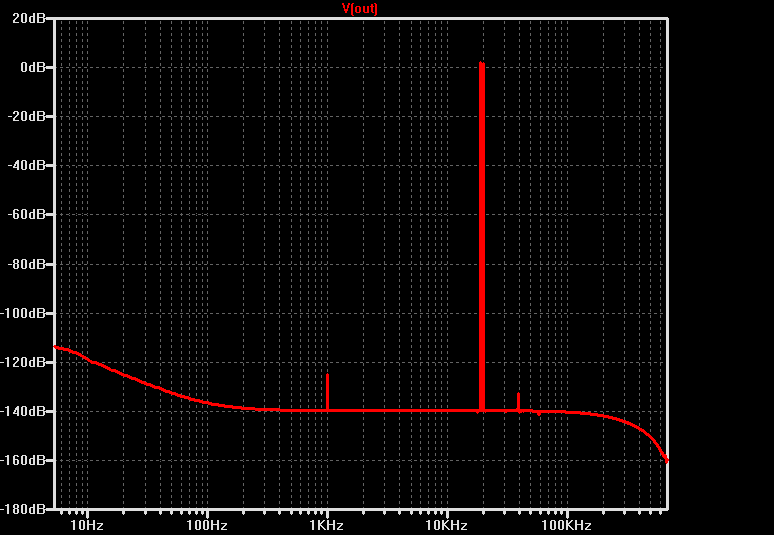

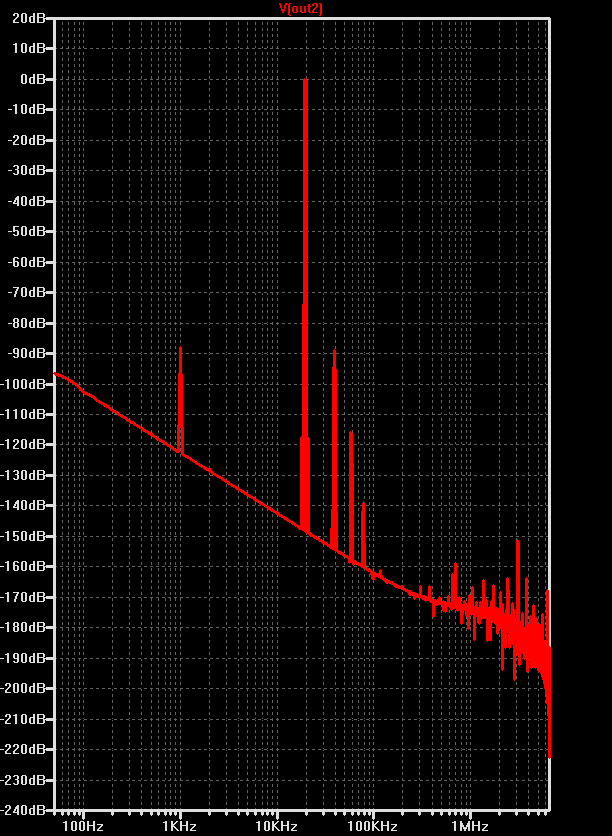

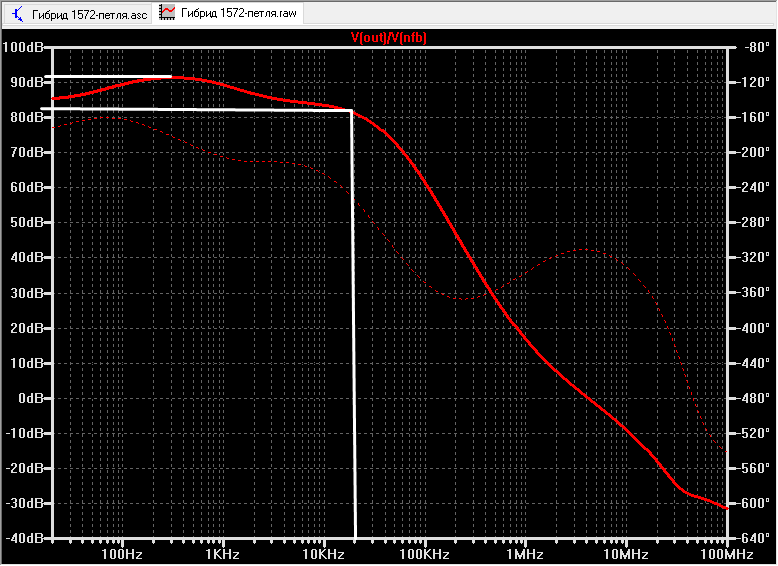

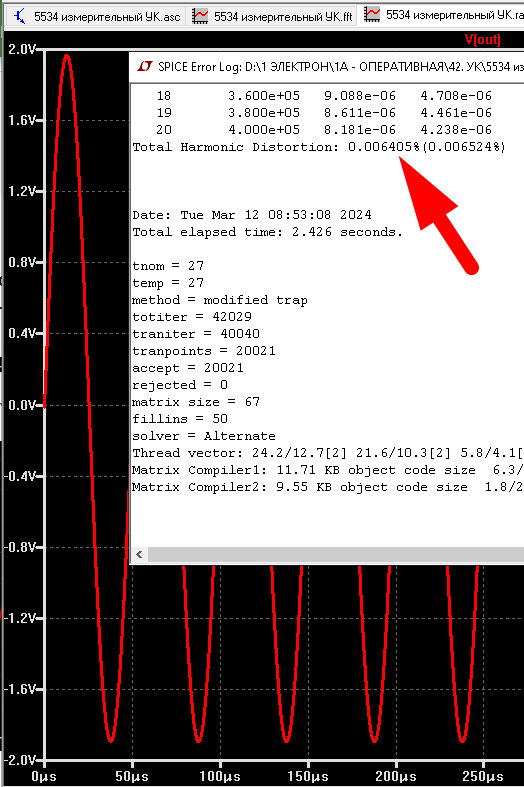

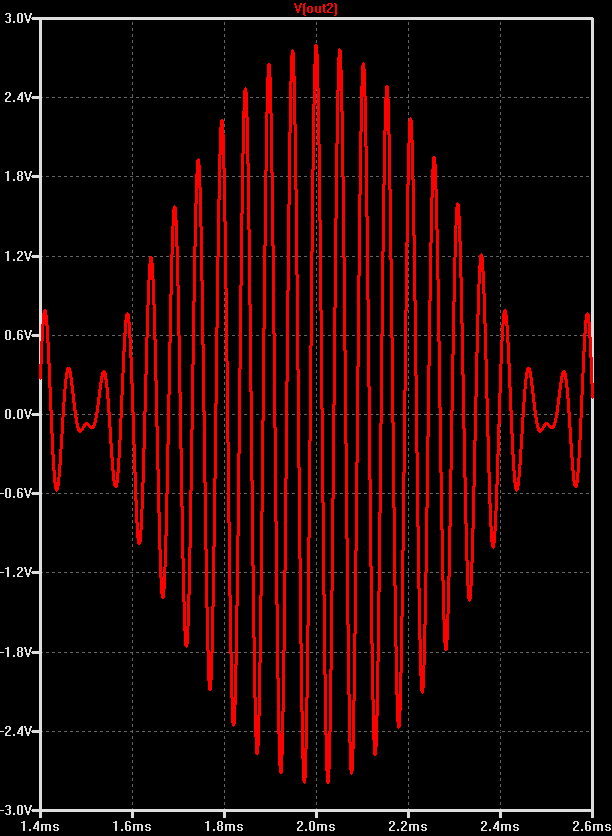

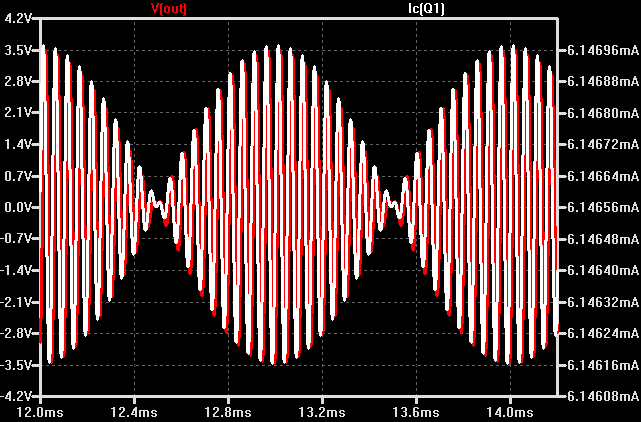

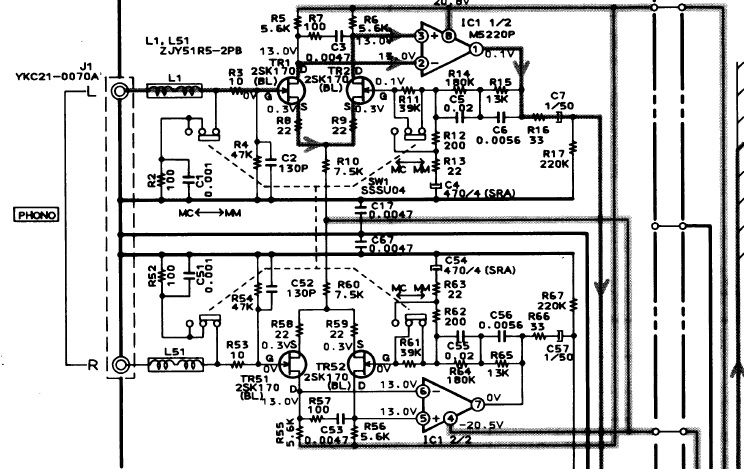

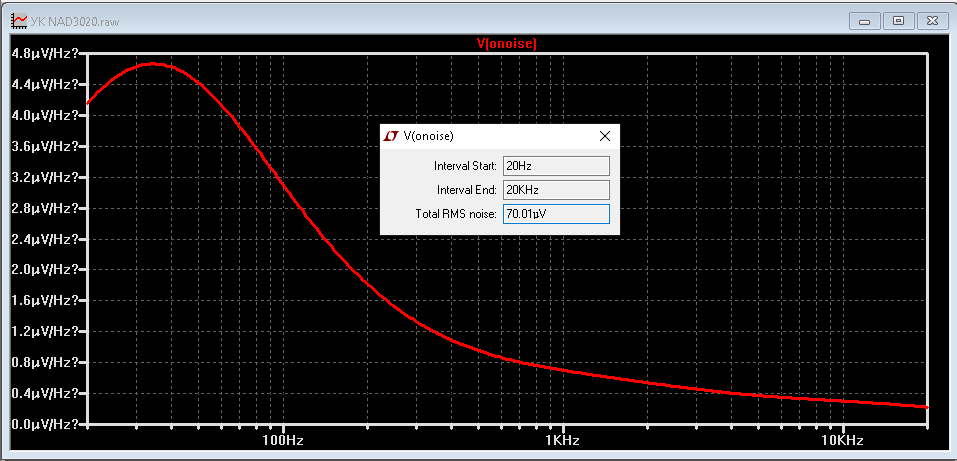

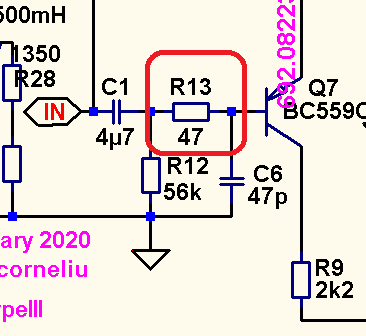

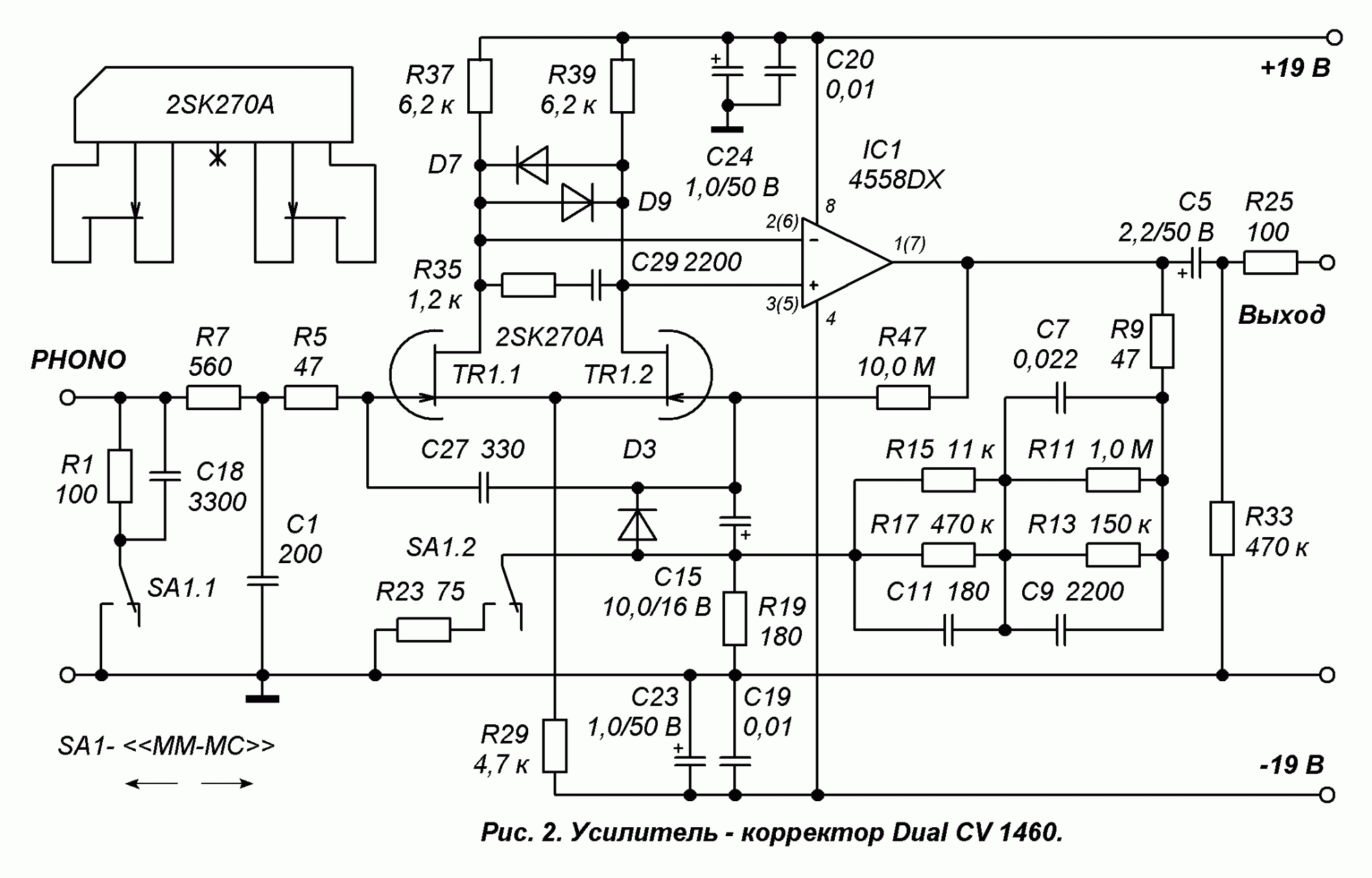

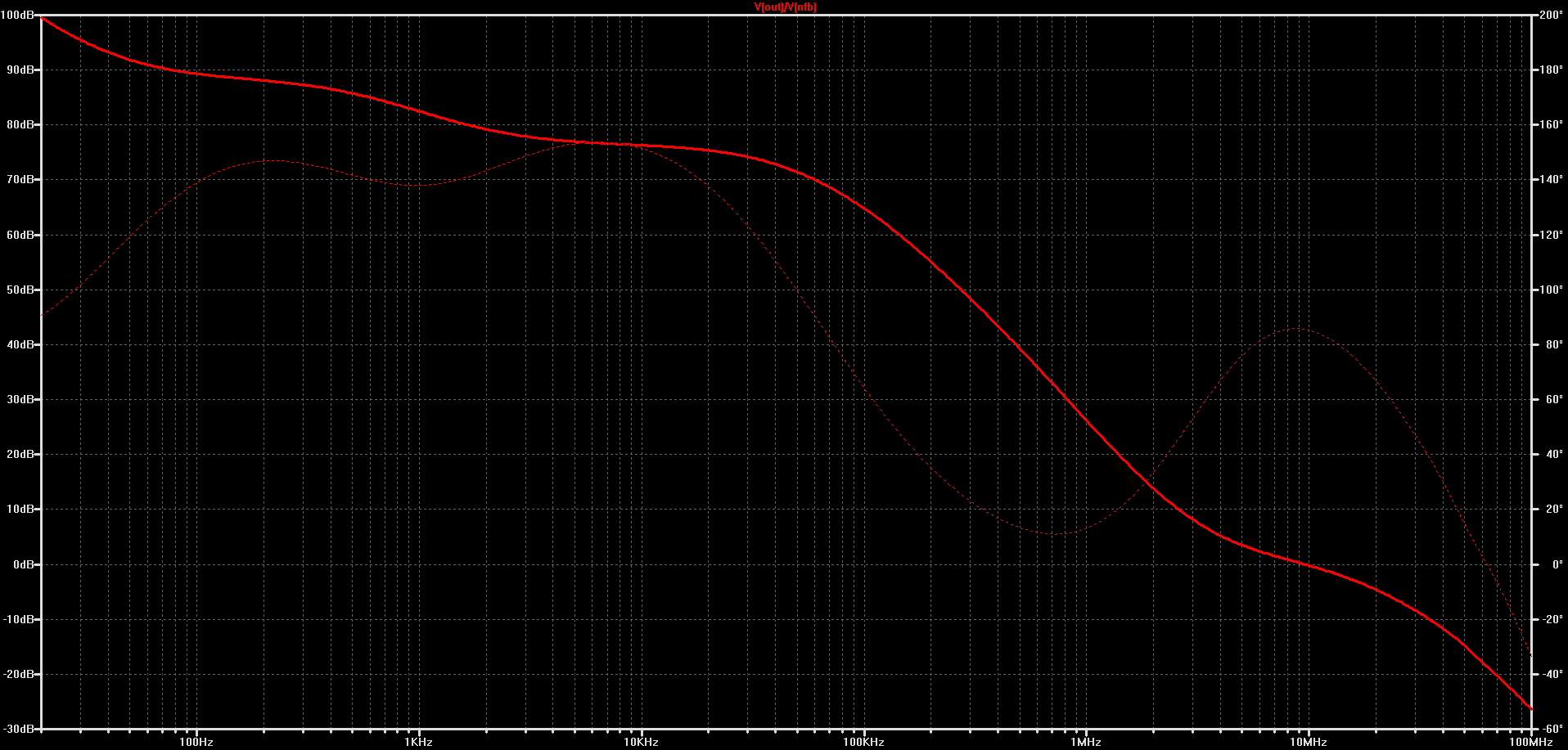

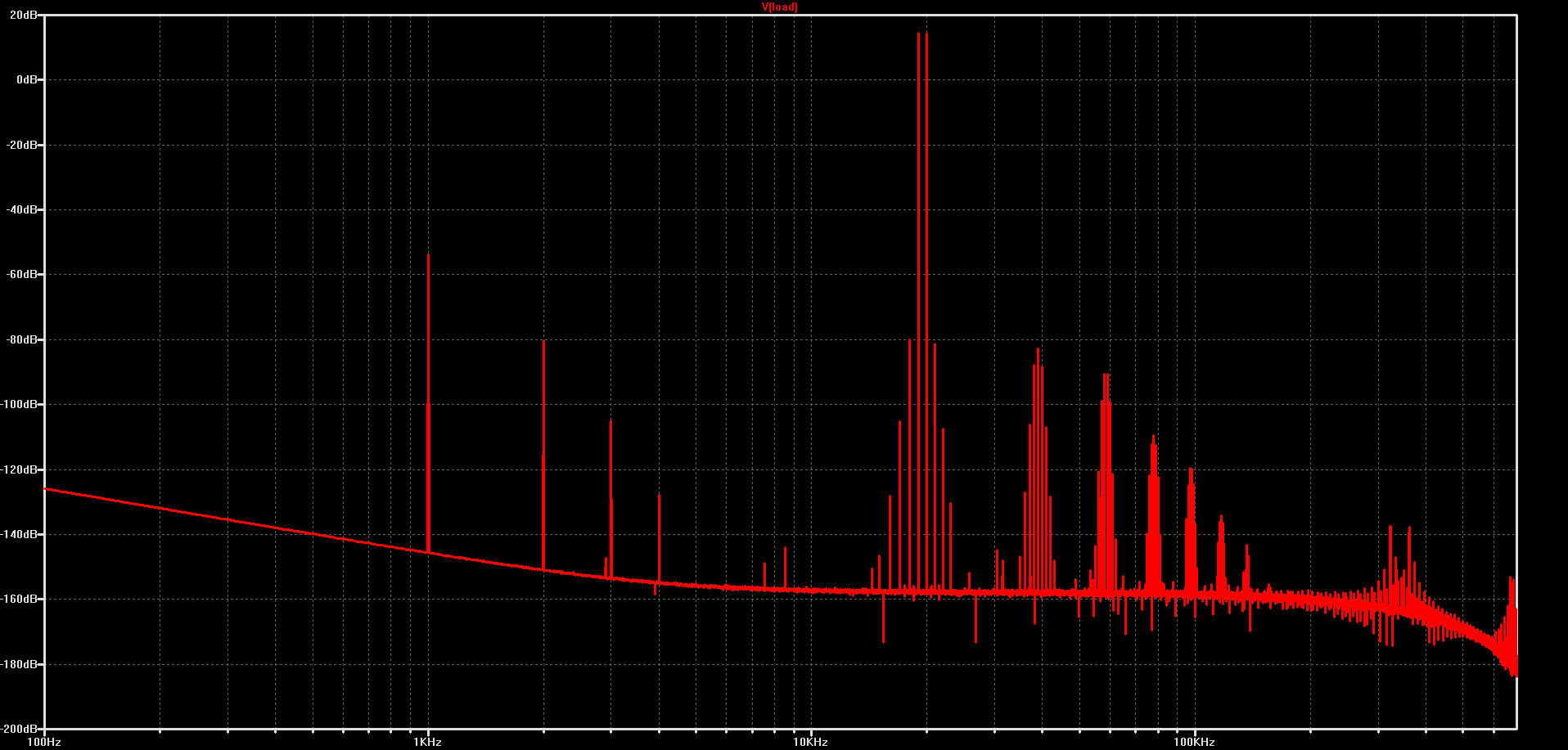

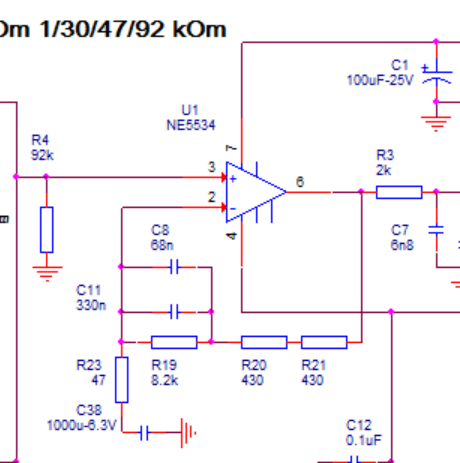

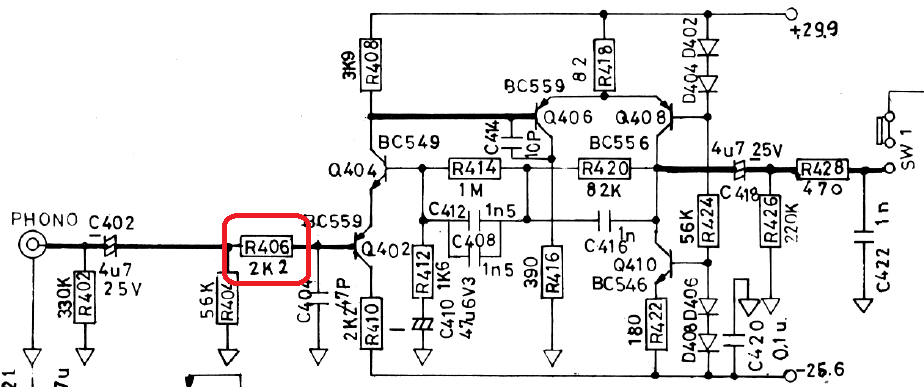

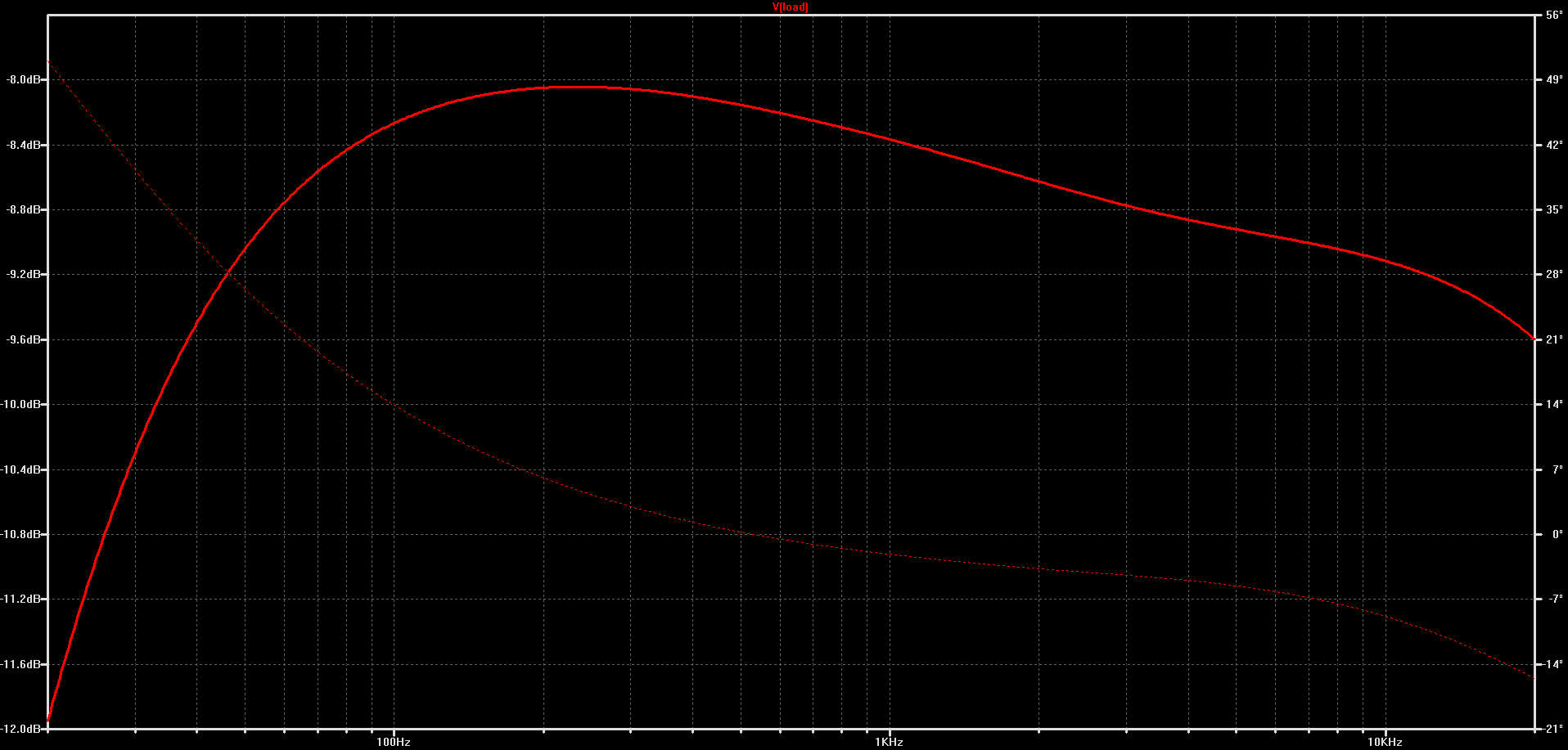

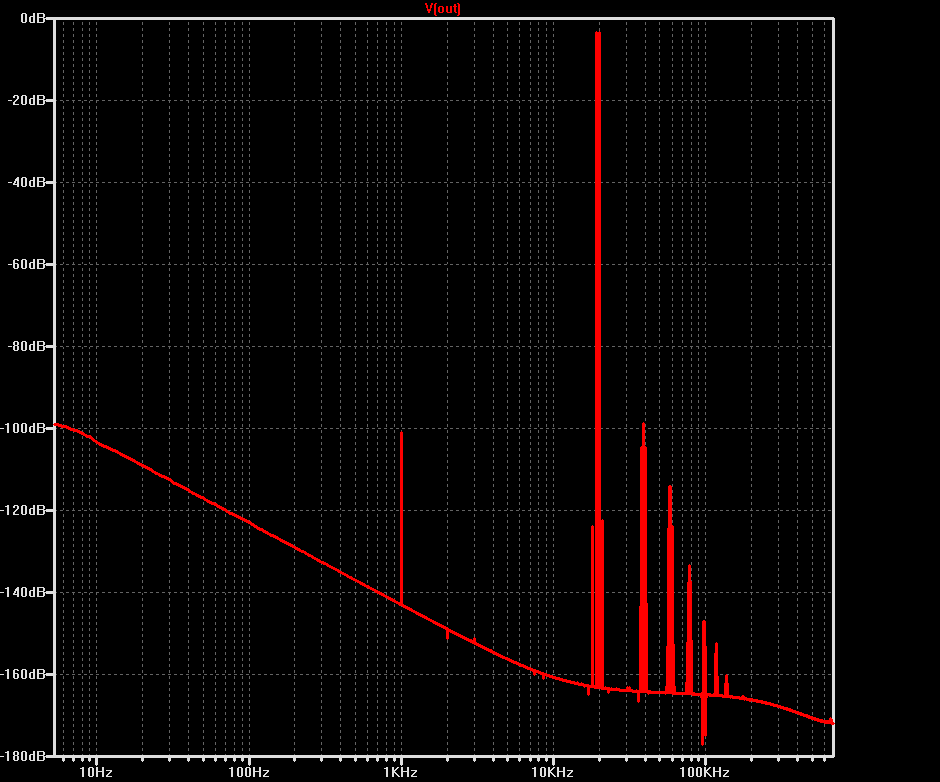

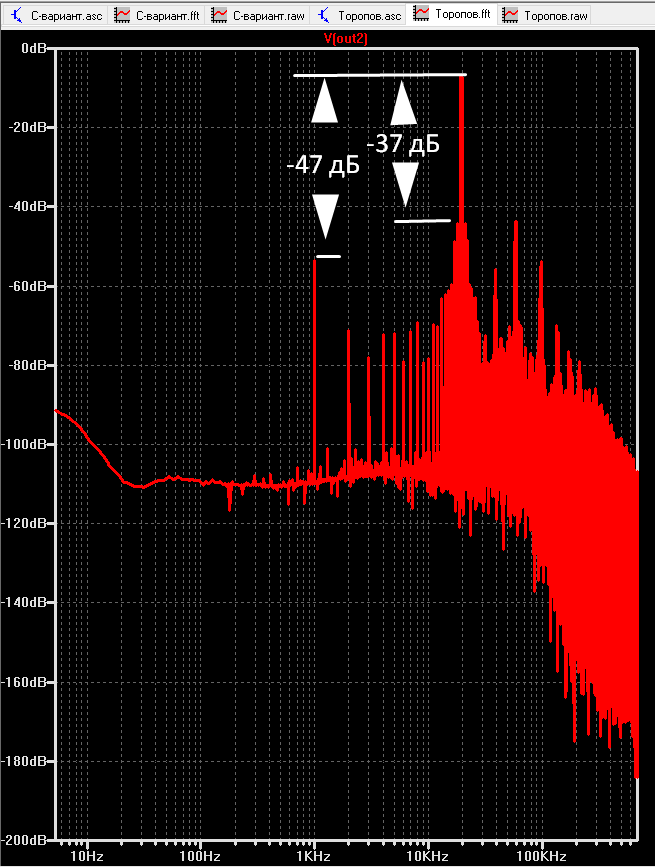

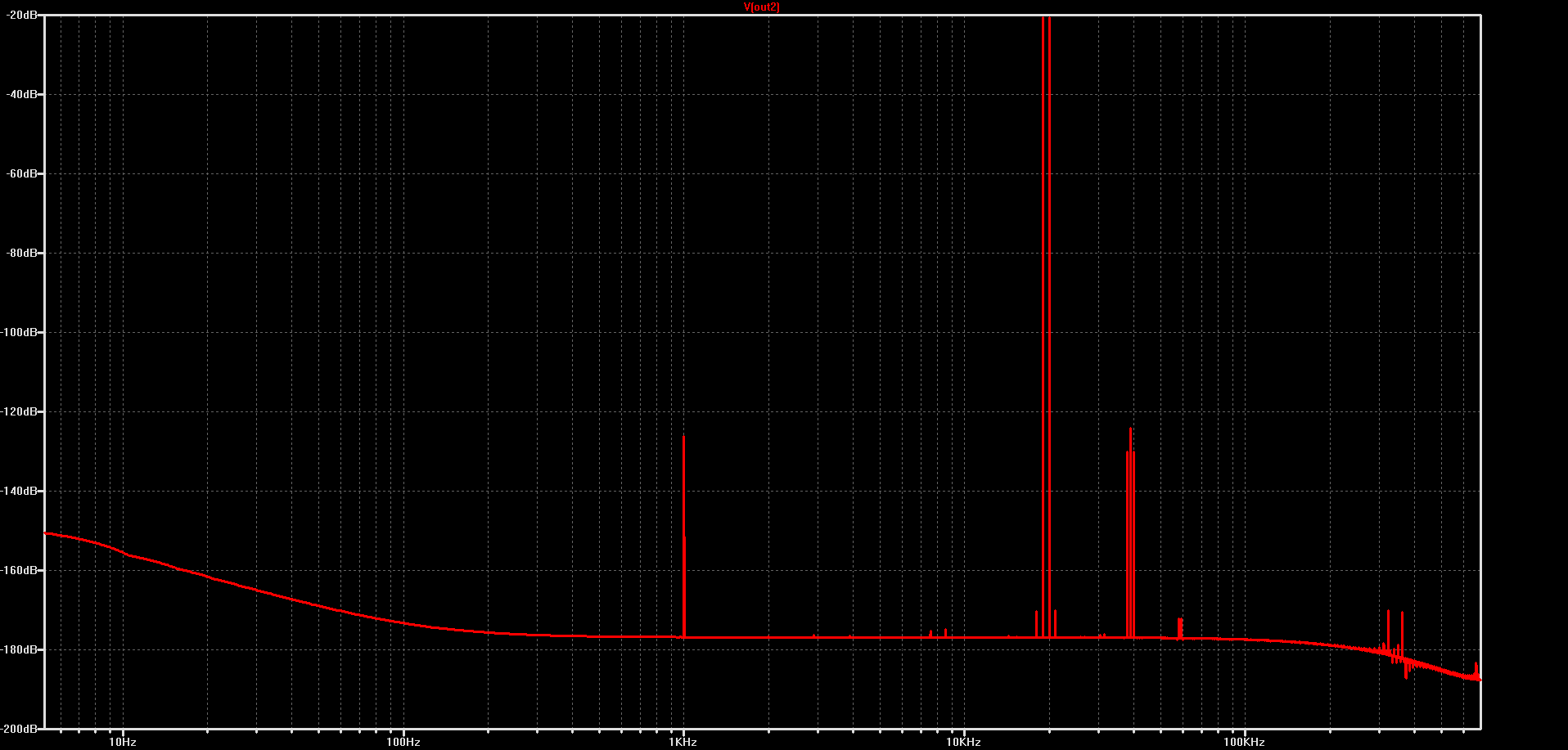

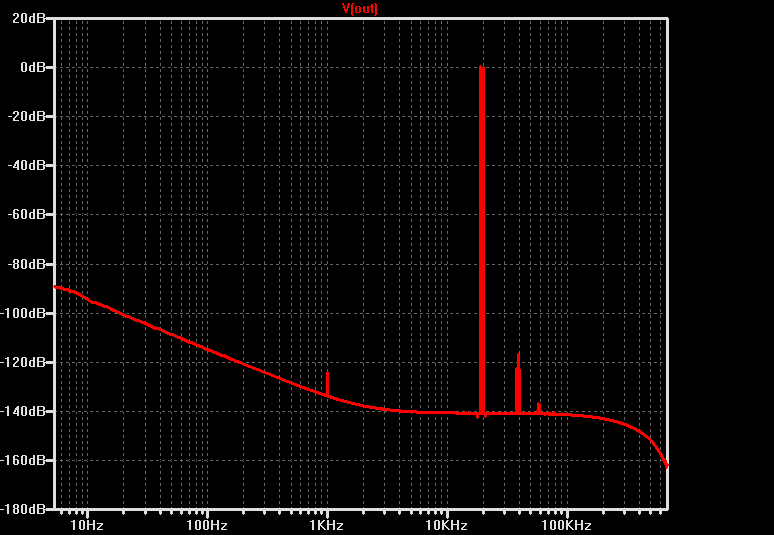

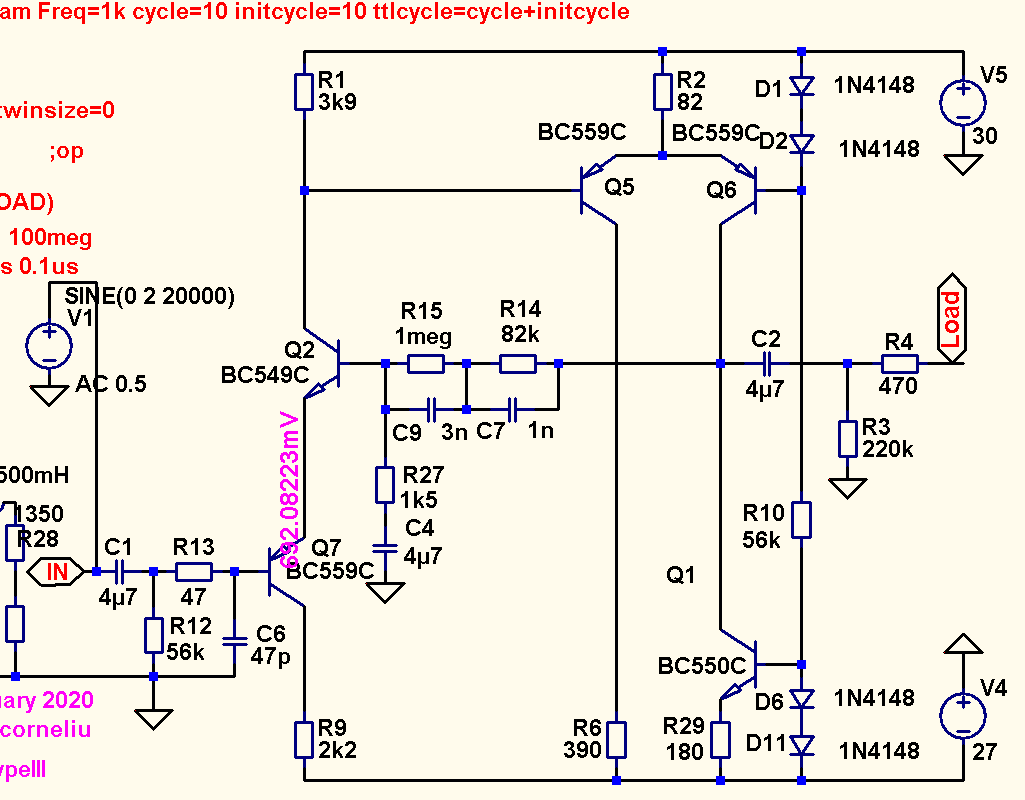

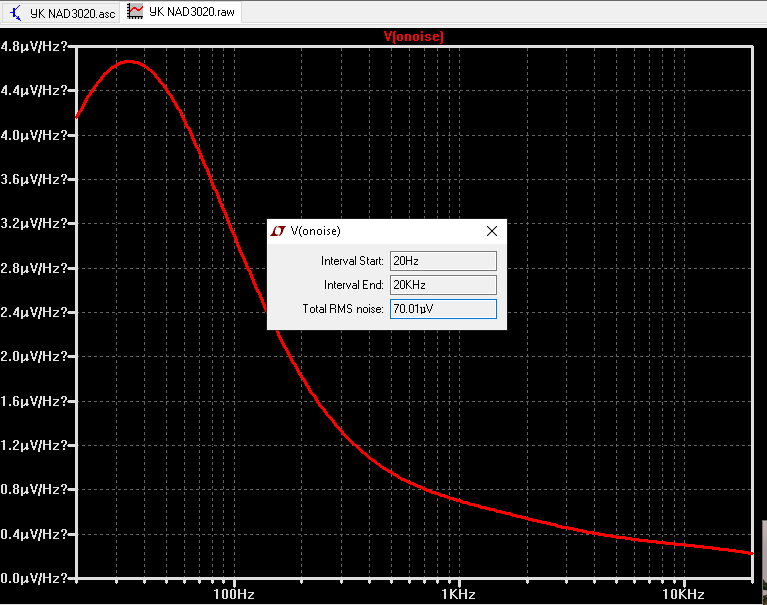

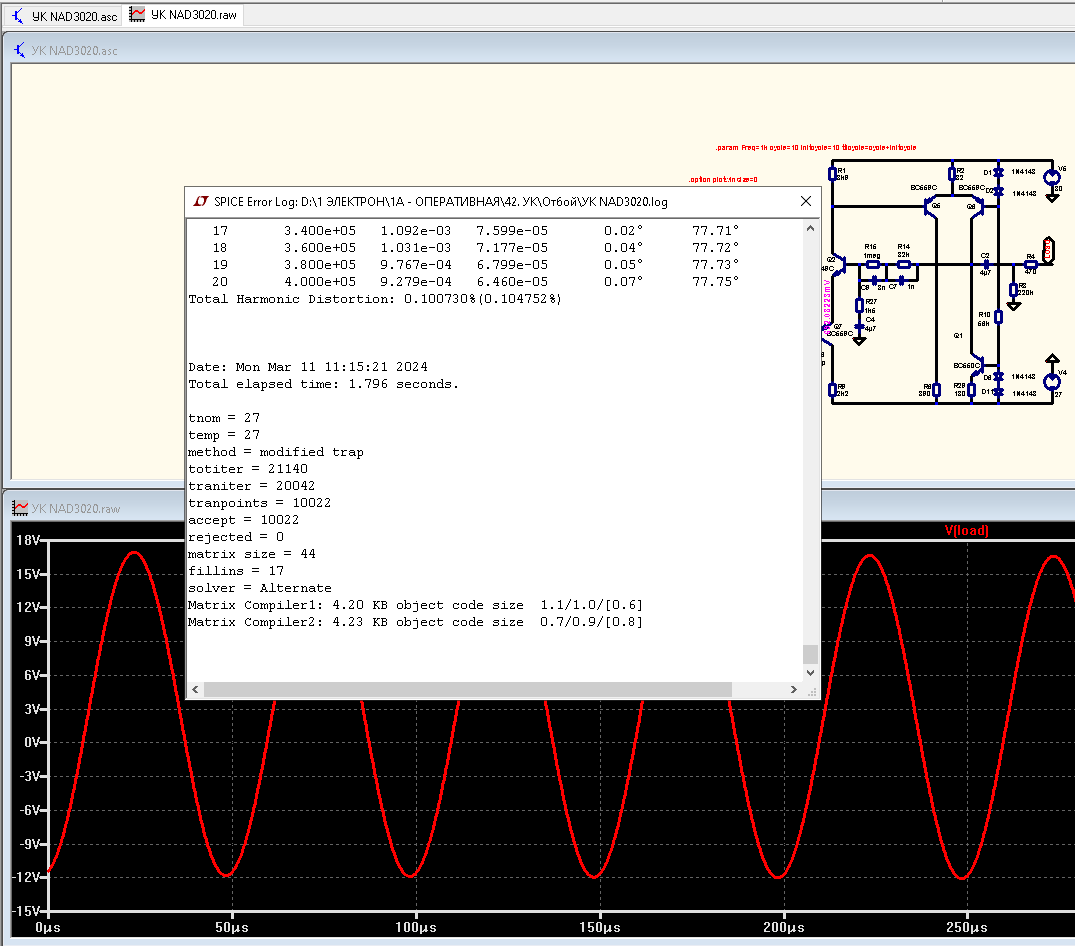

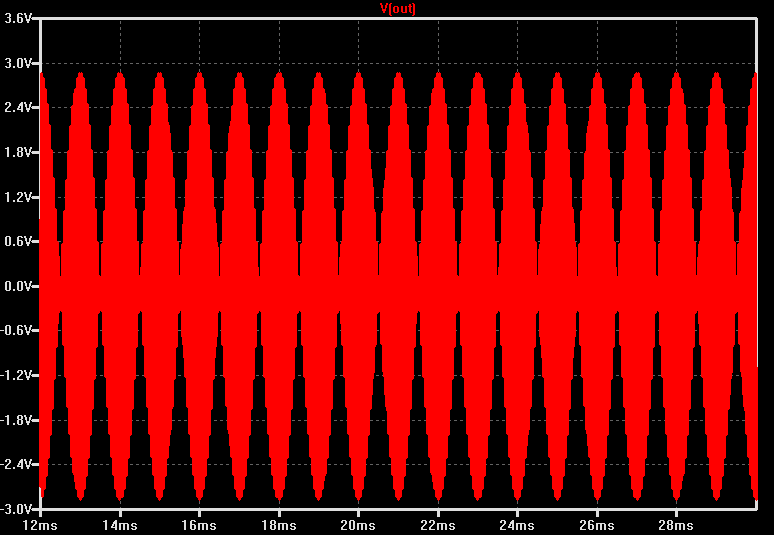

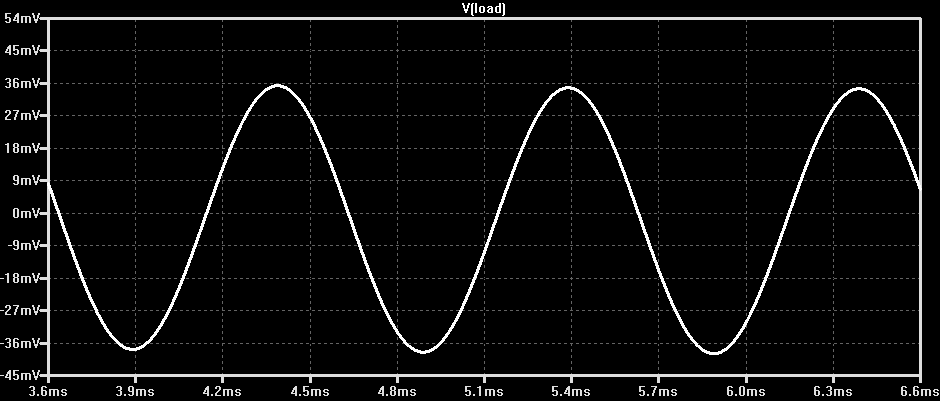

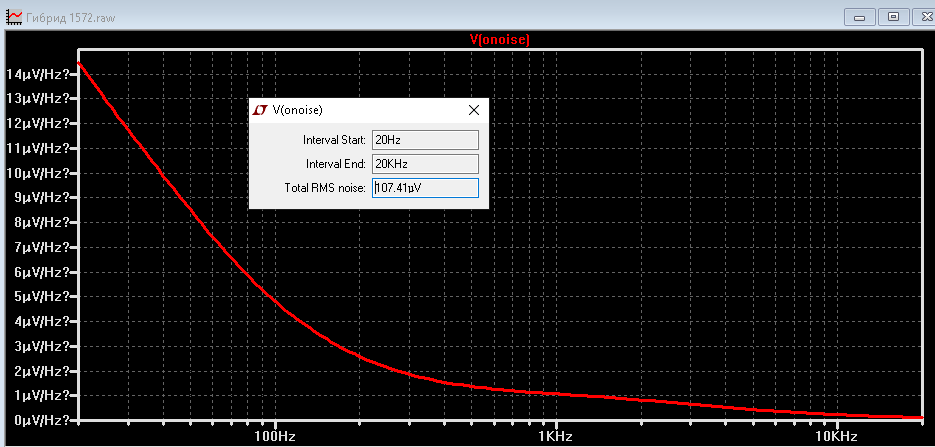

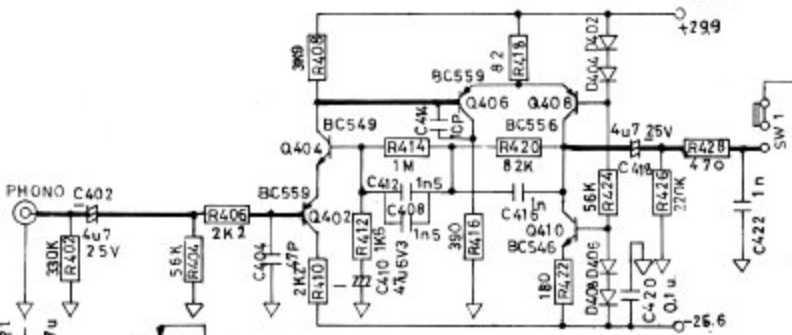

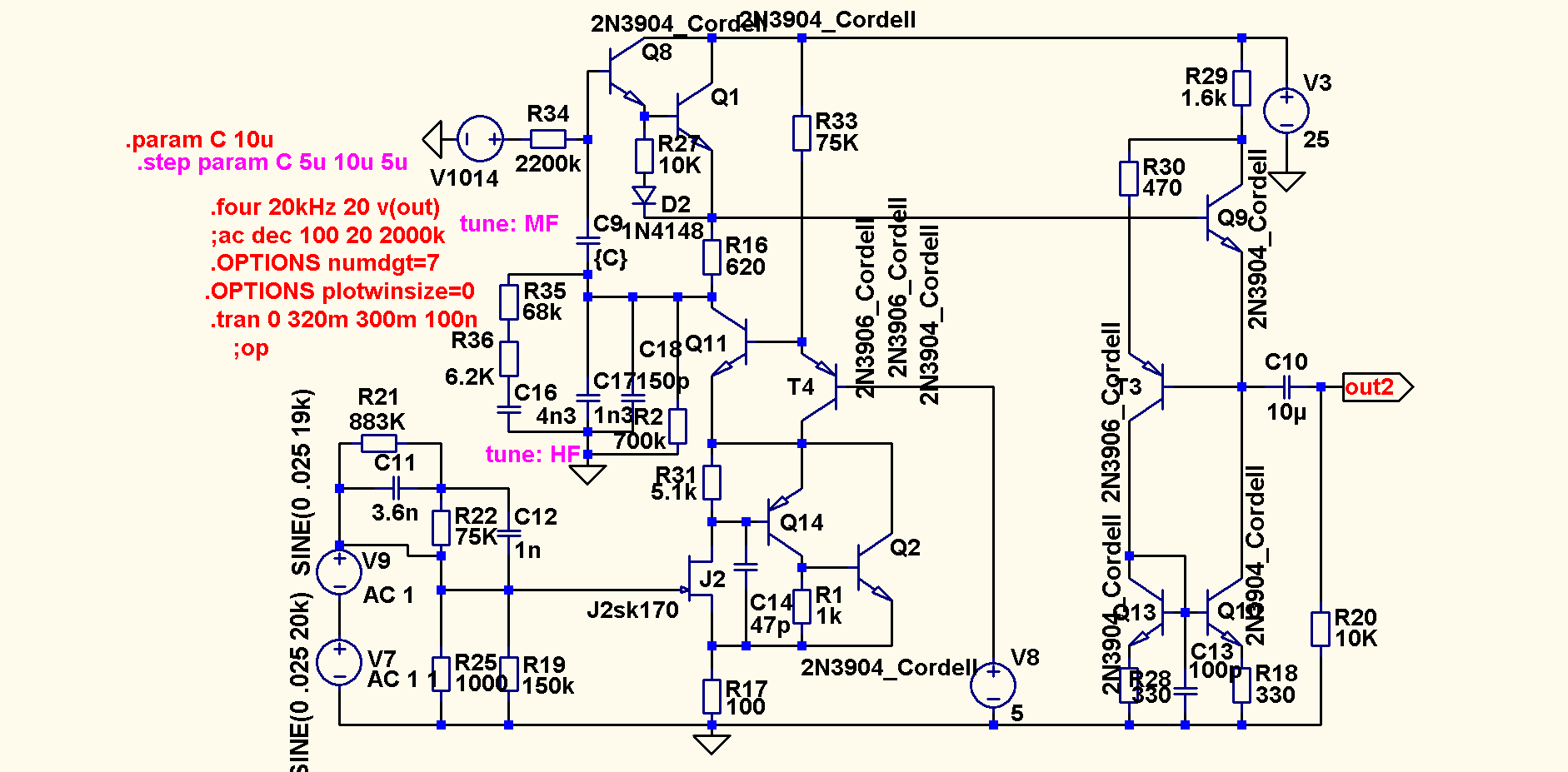

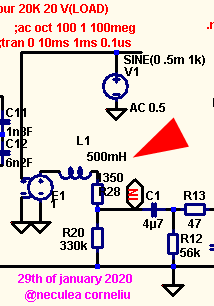

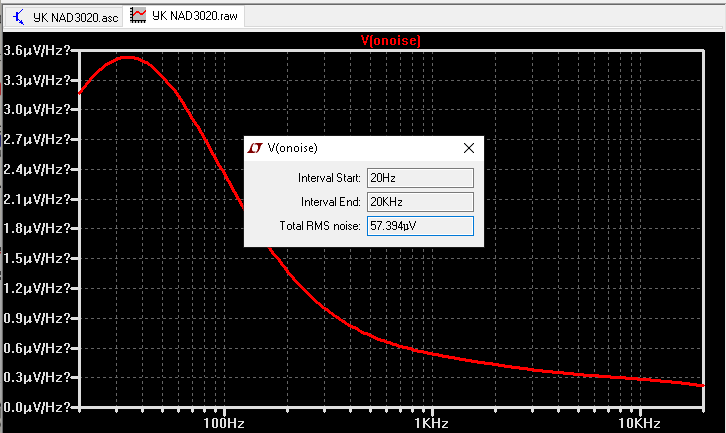

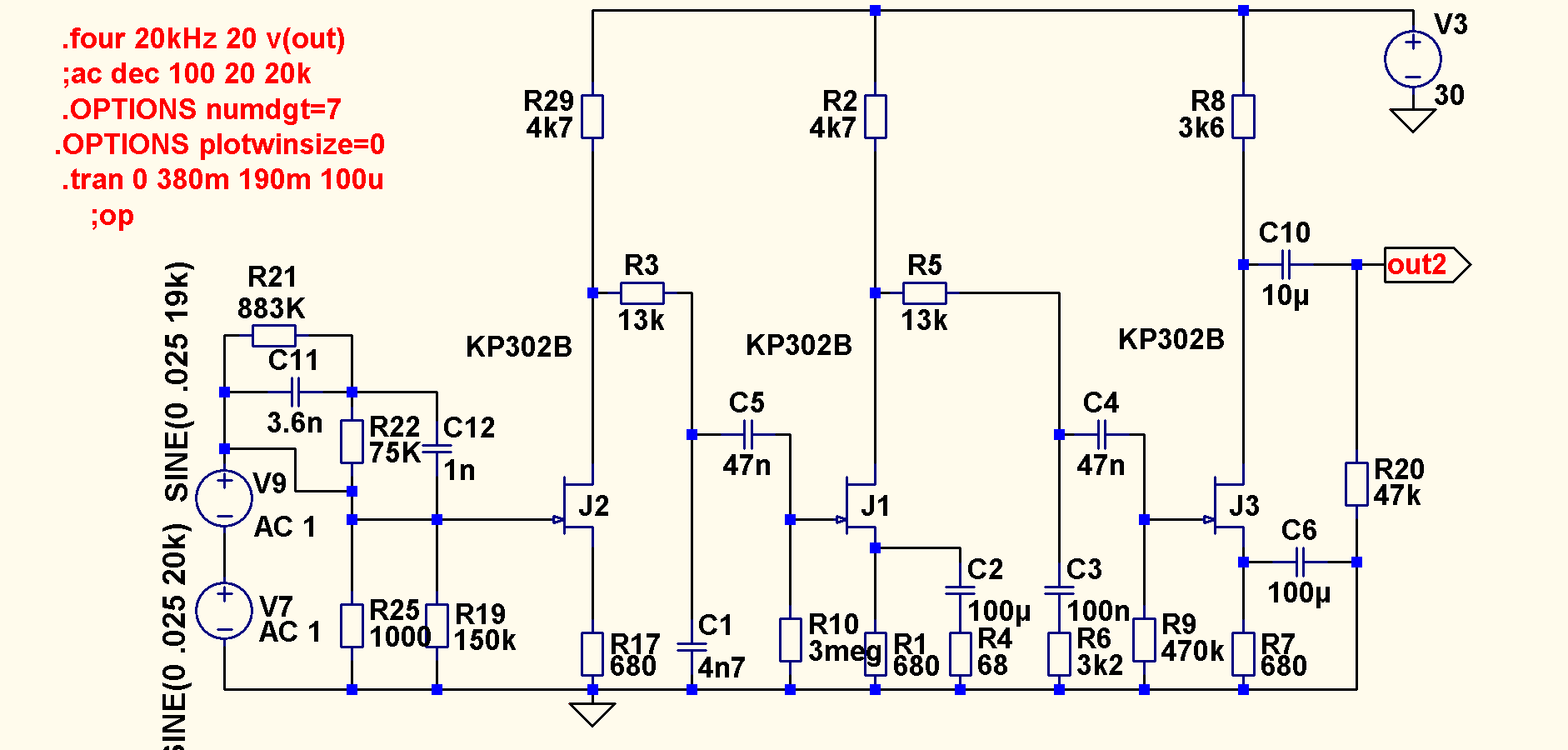

Сообщение: [QUOTE="СМЕРШ, post: 305055, member: 2300"] Нашёл весьма забавный в своей незамутнённой тупости УК целого инженера торреса. Скажу честно: я выл. [IMG]https://forum.vegalab.ru/attachment.php?attachmentid=337470&d=1548337230[/IMG] И название темы подходящее: [HEADING=2][URL='https://forum.vegalab.ru/showthread.php?t=84033&page=4&s=004cd3c8a2f4f92f836b5fd1d5b4b00b']Фон лампового винил-корректора[/URL][/HEADING] Торрес: Ну, да. Чего там советовать. Моделируем эту шнягу. Поскольку это - практически схемная копия УК Никитина, но с лампами вместо транзисторов, замена её на УК Никитина не будет большой ошибкой, т.к. нам не нужны точные вычисления, а достаточно разбора одного весьма очевидного просчёта из непонимания элементарной схемотехники: [ATTACH type="full" width="326px" alt="1719515743882.png"]102656[/ATTACH] Тут - два УК Никитина. Разница меж ними - только в подключении цепей коррекции: к шине +Упит и к общему. Электрически, источники питания V1, V4 являют собой короткое замыкание по переменному току, потому, например, по АЧХ со входа меж вариантами нет никакой разницы. На этом останавливаются, собирают УК в корпус и дальше не додумывают. Но вот для пульсаций с питания работают два совершенно разных делителя: [ATTACH type="full" width="357px" alt="1719516236261.png"]102657[/ATTACH] [ATTACH type="full" width="448px" alt="1719516286945.png"]102658[/ATTACH] Видно, что, если второй вариант валит пульсации к ВЧ, то первый - поднимает их, и, в целом, первый пропускает в сигнал помехи с шины питания. [ATTACH type="full" width="446px" alt="1719516387198.png"]102659[/ATTACH] Точно так же и в составе корректоров варианты коррекции сильно разнятся по результатам подавления помех: зелёный вариант с заземлёнными цепями коррекции сильно лучше, от 9 дБ на 20 Гц до 26 дБ на 1 кГц и 38 дБ при 20 кГц, чем красный, который вообще помех не подавляет, а коллаборирует с ними в широком диапазоне частот - практически, во всём диапазоне. Что можно посоветовать для УК Комиссарова, торреса и подобных типов коррекции: [ATTACH type="full" width="355px" alt="1719516704248.png"]102660[/ATTACH] путь помех в которых показан красными стрелками: немедленно перебросить холодные по сигналу выводы конденсаторов С2, С3 (коррекции RIAA) с шины питания на общий. Так вы сразу резко снизите фон сетевого питания на выходе УК. [/QUOTE]
