TPA 3116D2 - плата усилителя
- Автор темы A-1
- Дата начала
Иван Медведев
1 ранг
- Регистрация
- 18 Фев 2020
- Сообщения
- 242
- Реакции
- 180
- Репутация
- 23
В 78-м пришел из армии. Устроился на радио завод. делал наглядную агитацию. В КИП работал знакомый. Пришел получить консультацию. И началось.. ты сначала детекторный приемник спаяй, а уж потом лез в колонки. Пришел к одному домой- лет пять собирает усилитель Агеева. Всё что то мешает. И таких теоретиков за жизнь поведал туеву кучю.
Динозавр
1 ранг
- Регистрация
- 31 Янв 2023
- Сообщения
- 1,742
- Реакции
- 513
- Репутация
- 42
- Страна
- Россия
- Город
- станица Пашковская
- Имя
- Александр
- Предупреждений
- 1
Нужен компрессор или специализированная ИМС.
Russ
2 ранг
- Регистрация
- 3 Фев 2023
- Сообщения
- 808
- Реакции
- 282
- Репутация
- 16
- Страна
- Россия
- Город
- Pskov
Можно по простому, я примерно так сделал для индикатора на 6Е1П,
тут ВЧ усилитель, для индикаторного можно применить любой транзистор, хоть КТ315 и диоды, на вход подстроечник 47к.
Shef
3 ранг
- Регистрация
- 5 Дек 2023
- Сообщения
- 202
- Реакции
- 149
- Репутация
- 7
- Предупреждений
- 1
Всё же детекторные приёмники стОило бы пособирать, это как раз бы восполнило пробел в:
У меня для вас плохие новости: а) стрелка так и будет двигаться только в районе какого-то уровня, б) замена схемы "шило-на-мыло" НЕ поможет, и в) замена подстроечника ээ-э.. ну туда тоже можно (ц)
Тов каперанга Иван, однажды удачно сделанные кубики в калидоре совершенно не гарантируют успеха в замене номиналов подстроечика.
С приведённой выше схемой (или с любым компрессором) стрелка действительно что-то начнёт показывать на малых громкосТях, но на средних и высоких завалится вправо с малыми конвульсиями.
Но тут вам повезло, я этим вопросом конкретно занимался.
Чтобы стрелка эффектно "индицировала" на разных уровнях нужен не компрессор, а leveler - вот пожалуйте, схема изобретённая американскими радиолюбителями в 70-х и пока не превзойдённая (по ней трактаты напИсаны):
Подключается к выходу ампа, диоды !строго! германиевые, выходное вроде 50 мВ (не помню точно пп или амплитудное), выход достаточен подключить стрелочный индикатор напрямую, если он чувствительный.
Можно, конечно, и на специализированной ИМС, тут динозавр прав. Заодно, чтобы не быть голословным, вот вам, Иван, такой в одной из моих законченных конструкций, он мЫргает на всех громкостЯх (на самом деле это типо анализатор спектра):
ldsound.club
Люблю я индикаторы всех видов и мастей, практически чтоб вот так
Из вашей сентенции следует, что вы а) хотИте чтобы стрелка двигалась бы хоть как-то на разных громкостях, б) расчитываете этого достичь "сборкой другой схемы", и в) полагаете что меньший по номиналу подстроечник как-то в этом поможет.. н-да.
У меня для вас плохие новости: а) стрелка так и будет двигаться только в районе какого-то уровня, б) замена схемы "шило-на-мыло" НЕ поможет, и в) замена подстроечника ээ-э.. ну туда тоже можно (ц)
Тов каперанга Иван, однажды удачно сделанные кубики в калидоре совершенно не гарантируют успеха в замене номиналов подстроечика.
Н-да. Ещё два "спицилиста".. Тов каперанги, довожу до сведения всех троих, т.к. вы не понимате прикладного использования компрессора (принцип можть смутно и понимате) применительно к конкретно индикации:
С приведённой выше схемой (или с любым компрессором) стрелка действительно что-то начнёт показывать на малых громкосТях, но на средних и высоких завалится вправо с малыми конвульсиями.
Но тут вам повезло, я этим вопросом конкретно занимался.
Чтобы стрелка эффектно "индицировала" на разных уровнях нужен не компрессор, а leveler - вот пожалуйте, схема изобретённая американскими радиолюбителями в 70-х и пока не превзойдённая (по ней трактаты напИсаны):
Подключается к выходу ампа, диоды !строго! германиевые, выходное вроде 50 мВ (не помню точно пп или амплитудное), выход достаточен подключить стрелочный индикатор напрямую, если он чувствительный.
Можно, конечно, и на специализированной ИМС, тут динозавр прав. Заодно, чтобы не быть голословным, вот вам, Иван, такой в одной из моих законченных конструкций, он мЫргает на всех громкостЯх (на самом деле это типо анализатор спектра):
Изолятор горячей лампы
многие сталкивались с тем , что от раскаленной лампы греется шасси , и возникает вопрос, как изолировать раскаленную вместе с лампой панельку от шасси , чтобы все остальное не грелось . 1.вариант народный (скорее колхозный, если это не на фрезерном станке ровно все сверлитс ): насверлить вокруг...
ldsound.club
Александр Бокарёв
1 ранг
- Регистрация
- 12 Ноя 2019
- Сообщения
- 23,297
- Реакции
- 10,738
- Репутация
- 395
будучи не знакомым с американьским непревзойденышем из 70-х, поступил проще.
Измерил напряжения начального и конечного уровней у индикаторы 6Е1п, оно оказалось 15 вольт со знаком минус. Собрал выпрямитель с удвоением, а его логарифмирование сделал кучкой копеечных диодов , 27 штук , валявшихся с конца 90х пачке 1N4148 .
Время интеграции и время обратного хода взял из рекомендованного для профи техники, 0,05 с прямой ход и 1, 5 с обратный. Сигнал на детектор взял с делителя в аноде вых лампы. Получилось....как бы так без хвастовства....охеренно.
Измерил напряжения начального и конечного уровней у индикаторы 6Е1п, оно оказалось 15 вольт со знаком минус. Собрал выпрямитель с удвоением, а его логарифмирование сделал кучкой копеечных диодов , 27 штук , валявшихся с конца 90х пачке 1N4148 .
Время интеграции и время обратного хода взял из рекомендованного для профи техники, 0,05 с прямой ход и 1, 5 с обратный. Сигнал на детектор взял с делителя в аноде вых лампы. Получилось....как бы так без хвастовства....охеренно.
Shef
3 ранг
- Регистрация
- 5 Дек 2023
- Сообщения
- 202
- Реакции
- 149
- Репутация
- 7
- Предупреждений
- 1
Александер, я вас всячески уважаю как труЪ-каперанга, но.. какой анод лампы? какой тут делитель в аноде? Вы что, не видите, что камрад конструирует пластмассовую коробочку на
Я лично в своей системе такое в точности и использую: 0,05 и 1,5 с, фирменный:
Микромощный высококачественный УМЗЧ для портативного/стационарного использования
Да ладно! Нормально смотрятся и никаких помех. А это заводское изделие?
ldsound.club
OLD
1 ранг
- Регистрация
- 26 Июл 2019
- Сообщения
- 1,364
- Реакции
- 579
- Репутация
- 52
- Возраст
- 52
- Имя
- Олег

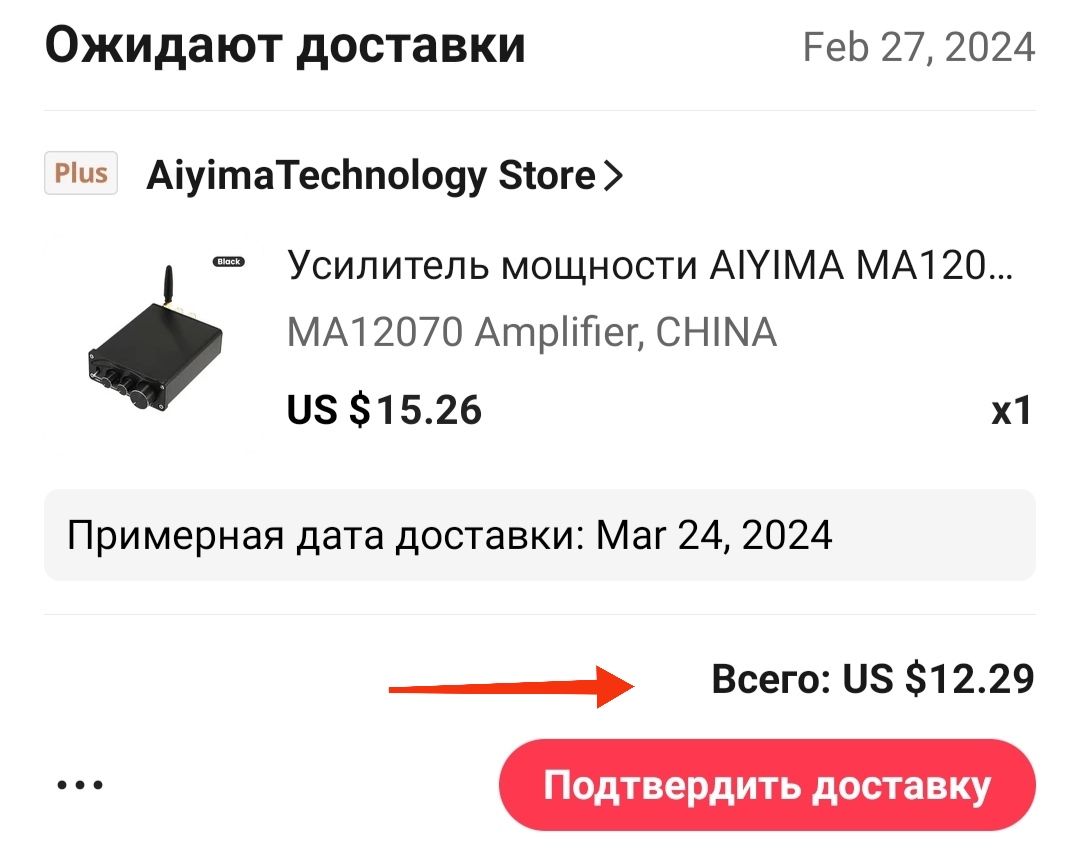

Попал на хорошую скидку, не удержался и заказал себе этот усилитель от Aiyima за $12,3 (473 UAH)
OLD
1 ранг
- Регистрация
- 26 Июл 2019
- Сообщения
- 1,364
- Реакции
- 579
- Репутация
- 52
- Возраст
- 52
- Имя
- Олег
у меня есть парочка ноутбучных 20,5В и 19,5В. в любом случае подавать 24В не рискнул бы из за отзывов, что этой микросхеме такое напряжение избыточно. Да и я редко слушаю на предельной мощности
Здравствуйте, Олег!
Как понимаю, с лампами Вы решили не затеваться?
OLD
1 ранг
- Регистрация
- 26 Июл 2019
- Сообщения
- 1,364
- Реакции
- 579
- Репутация
- 52
- Возраст
- 52
- Имя
- Олег
Приветствую. Не правильно поняли. Я все еще планирую построить, но времени не хватает для самостоятельной сборки, а приобрести готовое изделие мне не по карману. Из главных запчастей нужен силовой транс и кое какая рассыпуха. (ТВЗ и лампы уже в наличии.)
В нехватку времени упираются и мои планы и хотелки. Нахотелось уже на годы вперёд.
Удачи!
Добавлю. Знаю людей, ранее слушавших лампы, теперь слушающих класс Д. Видимо сейчас дэшники стали сильно лучше.
Удачи!
Добавлю. Знаю людей, ранее слушавших лампы, теперь слушающих класс Д. Видимо сейчас дэшники стали сильно лучше.
Последнее редактирование:
slami
1 ранг
- Регистрация
- 15 Янв 2021
- Сообщения
- 1,289
- Реакции
- 933
- Репутация
- 41
- Возраст
- 51
- Страна
- Россия
- Город
- Иркутская обл.
- Имя
- Вячеслав
Это потому, что в стоимость заложил цену оригинальных полупроводников. А если бы их "импортозамещённый" шмурдяк местной корпусировки да по опту - то и результат другой будет, во всех отношенияхЧисто из спортивного интереса посчитал на какую сумму выйдет незатейливый усилитель D при запуске в производство 5 тыс штук. Даже близко к китайским ценам не подошел
Так я breaking qty на комплектующих учитывал.Это потому, что в стоимость заложил цену оригинальных полупроводников. А если бы их "импортозамещённый" шмурдяк местной корпусировки да по опту - то и результат другой будет, во всех отношениях
Это предпоследнее по шкале скидок за кол-во значение цены.
дальше хучь сотнями тысяч покупай, разницы почти не будет.
А деталюшки брал знамо дело оригинальные.
Отож. а дедушка Ляо сделает сильно дешевле
В похожем корпусе. И даже нужную маркировку нанесёт.Есть у меня подозрение, что они отбраковку весьма активно используют. Или процесс изготовления "оптимизируют", по возможности заменяя кондиционные но дорогие материалы на какой нить эрзац.Отож. а дедушка Ляо сделает сильно дешевле
Им ведущие изготовители полупроводов продают отбраковку, которую Ляо корпусирует?
Смотри какой расклад: (упрощенно) для крупной серии есть некоторая минимальная себестоимость для компонента. Ниже принципиально не будет. Плюс налоги плюс прибыль.
Игого оптовая цена.
Напрямую крупные производители с покупателями не работают.
Причин для этого вагон и мелкая тележка.
Накинь сюда расходы дистрибютора, снова налоги и снова прибыль.
Как тут можно уменьшить отпускную цену даже вдвое понятия не имею. Причем заметь, стоимость материалов в готовом продукте это не самая большая составляющая.
Единственный путь серьезно снизить затраты это за гроши купить отбраковку непосредственно у производителя. А для производителя это единственный вариант получить хоть что то с паршивой овцы. Известные солидные конторы могут на такое не пойти, а вот не сильно щепетильные ребята во втором эшелоне - запросто. У них и брака по определению больше получается.
Последнее редактирование:
Не очень-то и нужны. Я намедни проверял дорогие 3-х полосые колонки на предмет вшивости. КНИ в диапазоне 350-3000Гц не более 0,15%. А начиная с 3000 - позорные 1,5-2,5%. Как раз диапазон пищалки. АЧХ ее кривая как турецкая сабля, "собака рубленная с будкой"(с)АБ.Ну не надо - так не надо
И.... этого не слышно в принципе.
А что тогда "слышно в принципе"? Отчего даже при более-менее ровной АЧХ АС почти все слушатели задирают тембра ВЧ на максимум? Проблемы со слухом?
Надо изучить сперва, как это происходит -"задирание тембра ВЧ на максимум". Зачастую это происходит от 1,5кГц.
Кроме того, целевая кривая в ТП обычно - со спадом к ВЧ порядка 1,5-3Дб.
ПС ...и не все. Я - не! Не надо огульных обобщений.
Александр Бокарёв
1 ранг
- Регистрация
- 12 Ноя 2019
- Сообщения
- 23,297
- Реакции
- 10,738
- Репутация
- 395
В прежние времена- да, так делали, чтобы как-то услышать придавленную чудовищными тембрами важную средину в районе 1000-1300 Гц. Какой-то идиот сочинил темброблок по такой идее, остальные побежали за ним не раздумывая, им цифра красивая понравилась, -тыща!!! Так и бегут до сих пор. Другая причина задранного верха- отвратное звучание среднепаршивой транзисторной техники на средине. После чего ее вовсе не хочется слышать, пусть лучше БУМ-ЦЫЦ, чем этот наждак , толчение стекло с сухарями. Про этот феномен в Радиве начали писать в 80-е, когда транзисторы всем настохерели , а куда двигаться, еще не понял никто.
Сбалансированную колонку не нужно задирать наверху, всего хватает, разве что с расстоянием до колонок верхушка приседает, на то есть крутилка, аттенюаторная, добавил ВЧ , чтобы вдалеке хватало- и вся коррекция. И там точно не +10 идиотских.
Я тож не подымаю ВЧ на усилителе, там пол диапазона сразу поднимается - да, но на ПК в плейере я поднимаю 16к и 20к - и с разными АС и разными усилителями субъективно звук становится лучше. Или все АС кривые (даже +\- ровные по микрофону) или усилители. В чём-то другом тут дело.
отож. Скорее всего.
OLD
1 ранг
- Регистрация
- 26 Июл 2019
- Сообщения
- 1,364
- Реакции
- 579
- Репутация
- 52
- Возраст
- 52
- Имя
- Олег
Это факт. Первое знакомство с TPA3116D2 у меня не сложилось. Не мог я слушать эту "наждачку". Или схемотехнику усовершенствовали, то ли раньше покупал нонейм, а сейчас с каким то именем и они хоть как то постарались по уму сделать (лично я в Д классе вообще ничего не понимаю)
Вот когда получу, будем посмотреть
Во времена светлого отрочества сам так делал на ущербом электрофоне Россия 321 (кажется). Выкручивал почти на максимум (примерно на 4 часа при максимуме 5 часов) при чем и низы и высокие. В то время я еще знал, что у штатных 4ГД-35 уродский горб в районе 700 Гц, но уже тогда подсознательно хотелось хоть как то выровнять АЧеХу за свет поднятия по краям
