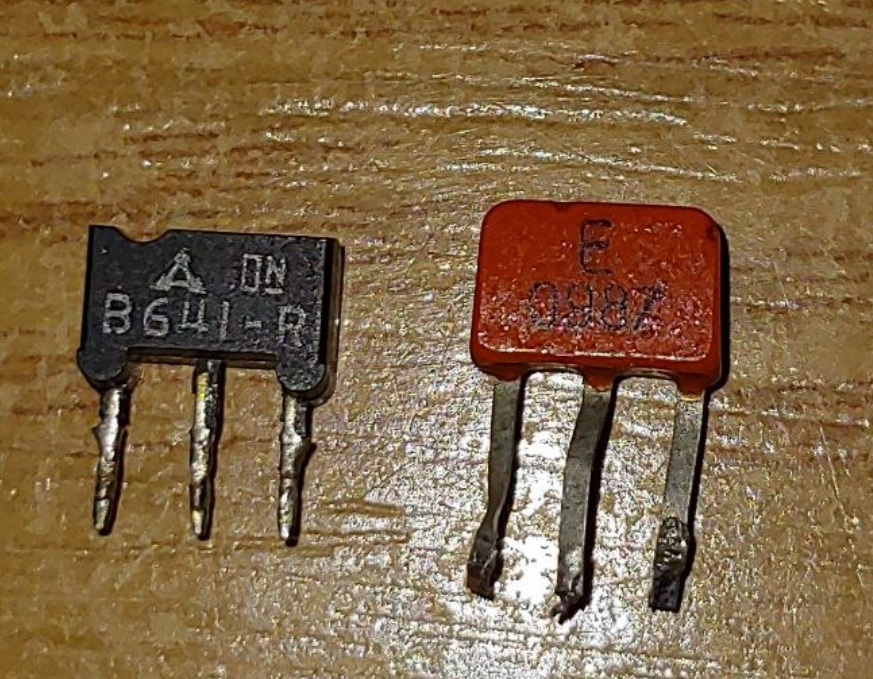

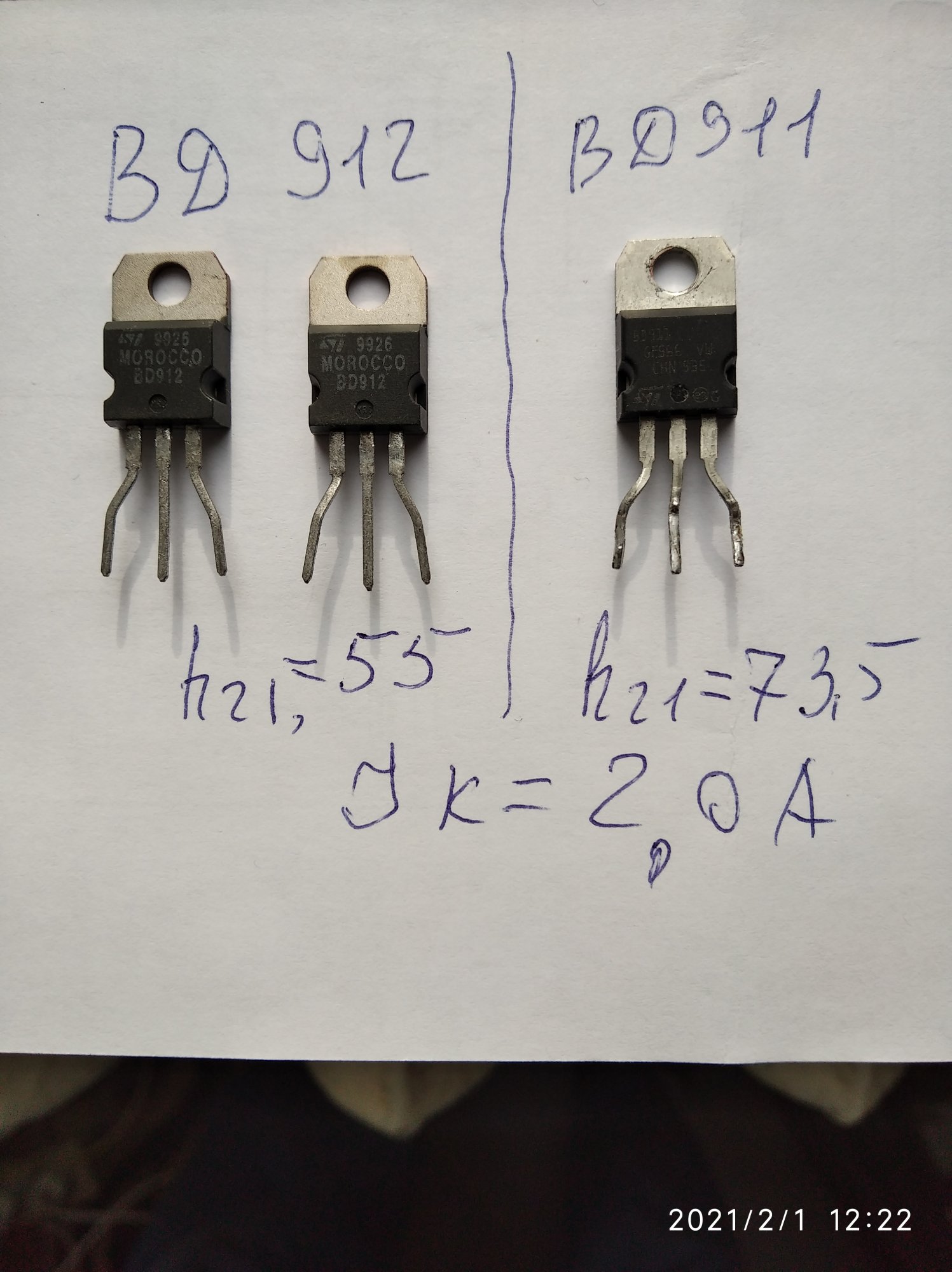

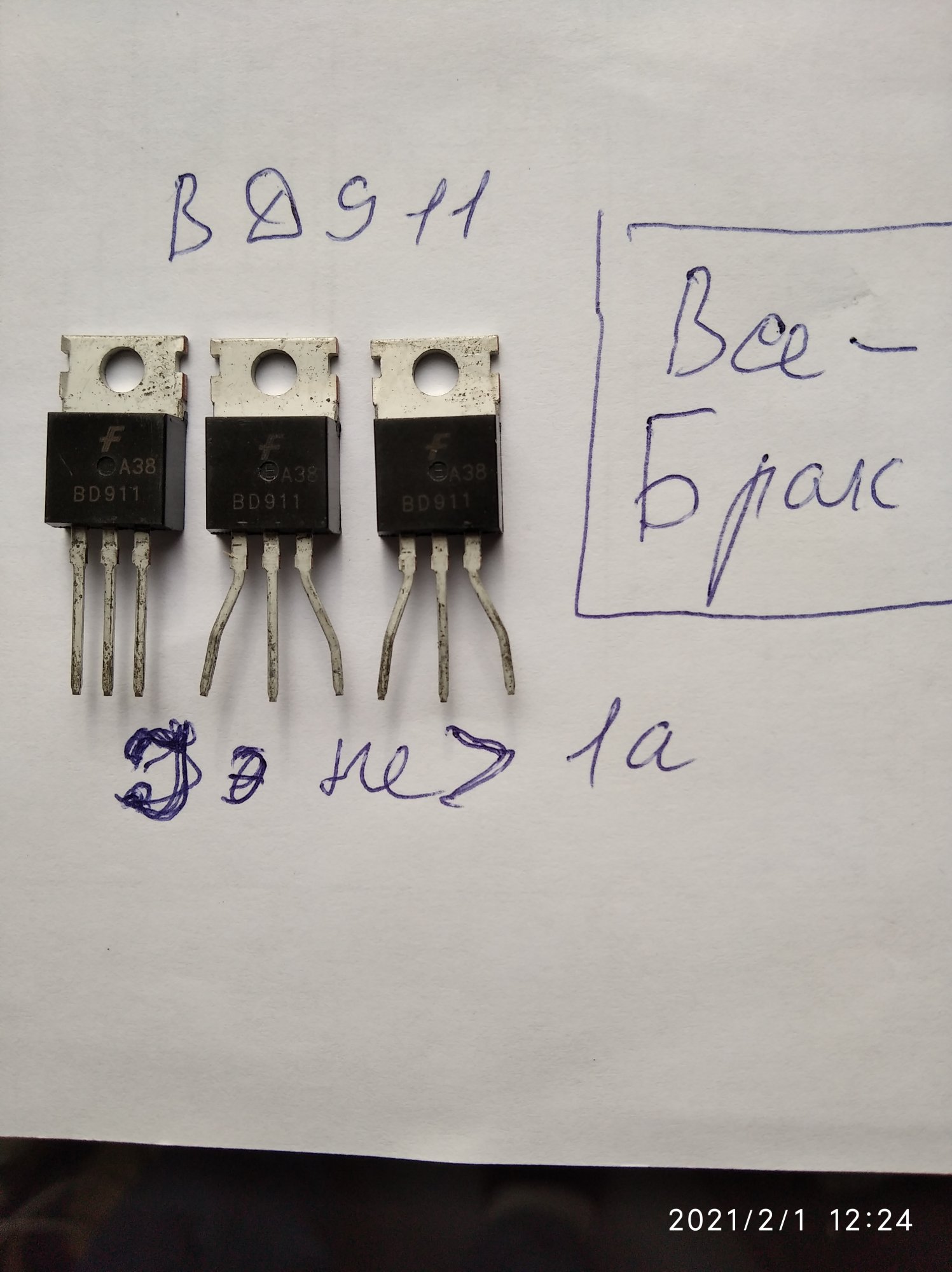

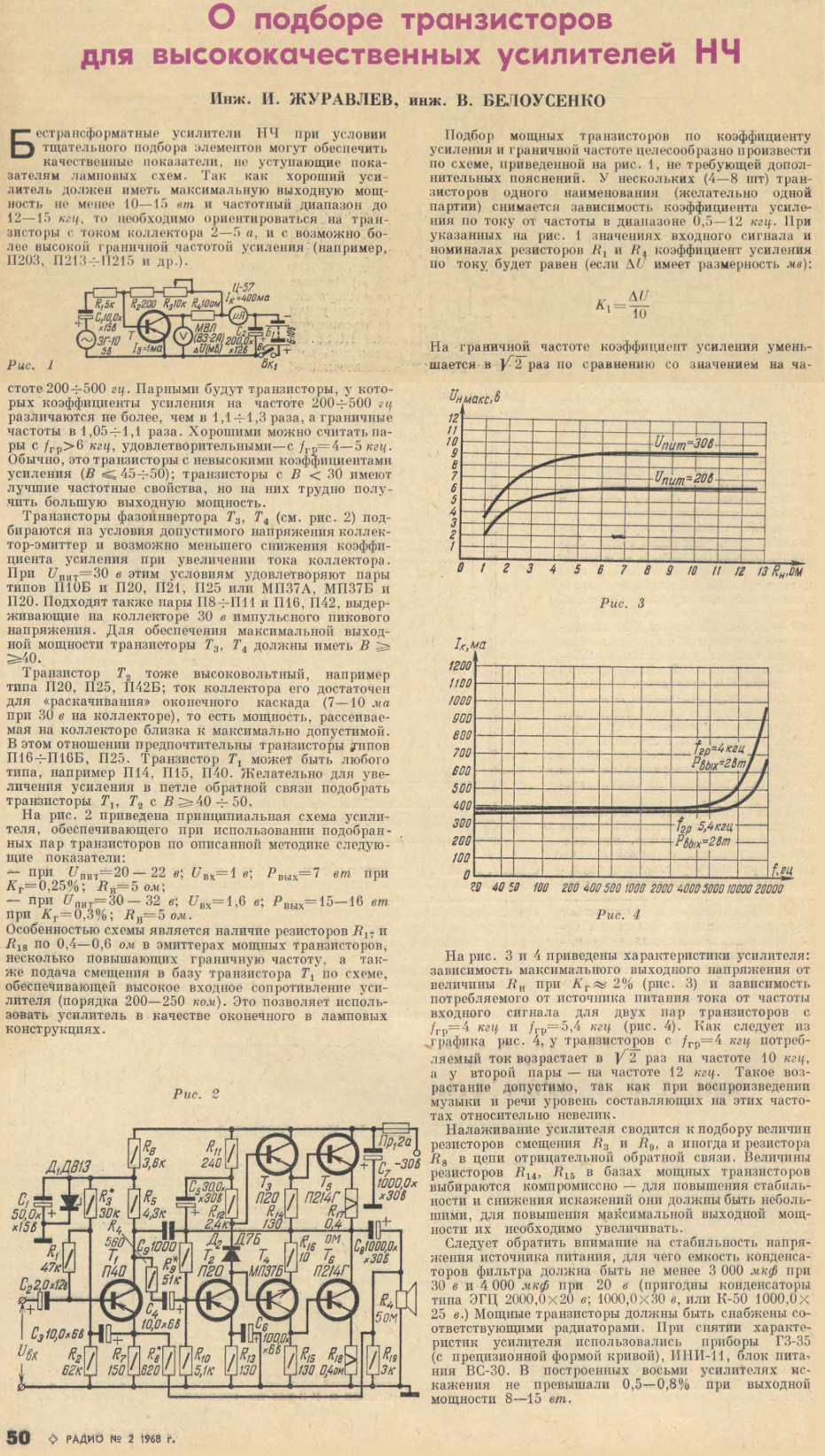

Выбор транзисторов для усилителя
JavaScript отключён. Чтобы полноценно использовать наш сайт, включите JavaScript в своём браузере.
Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Вам необходимо обновить браузер или попробовать использовать
другой
.
Ответить в теме
Сообщение

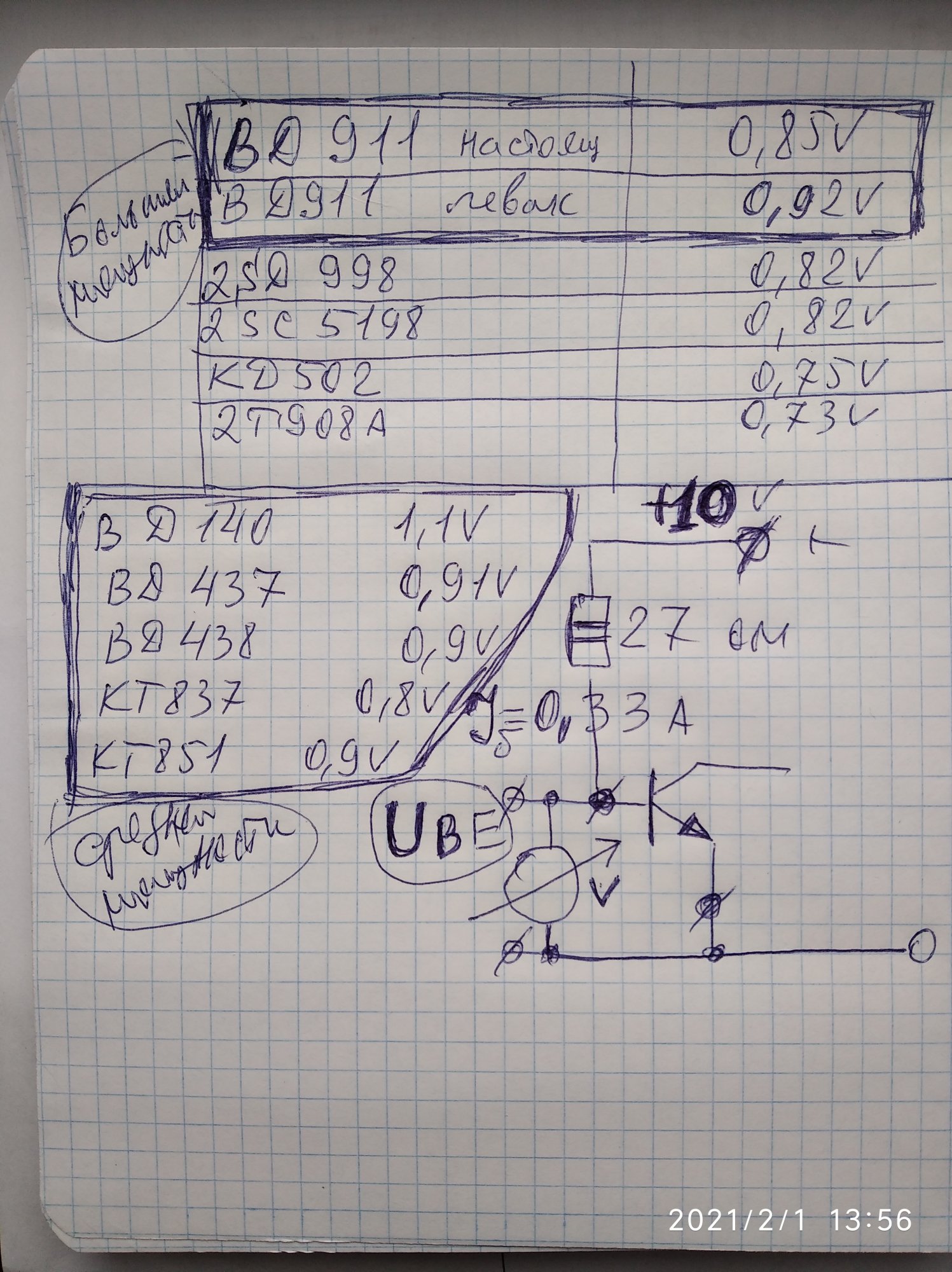

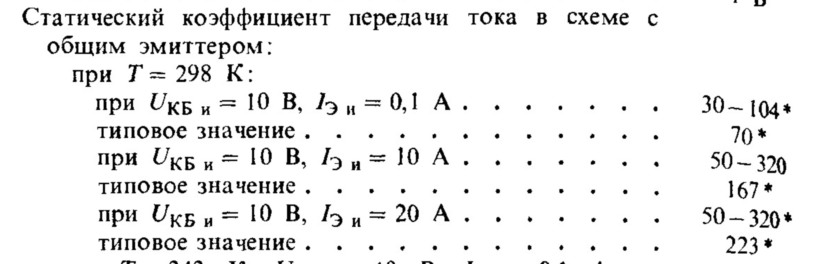

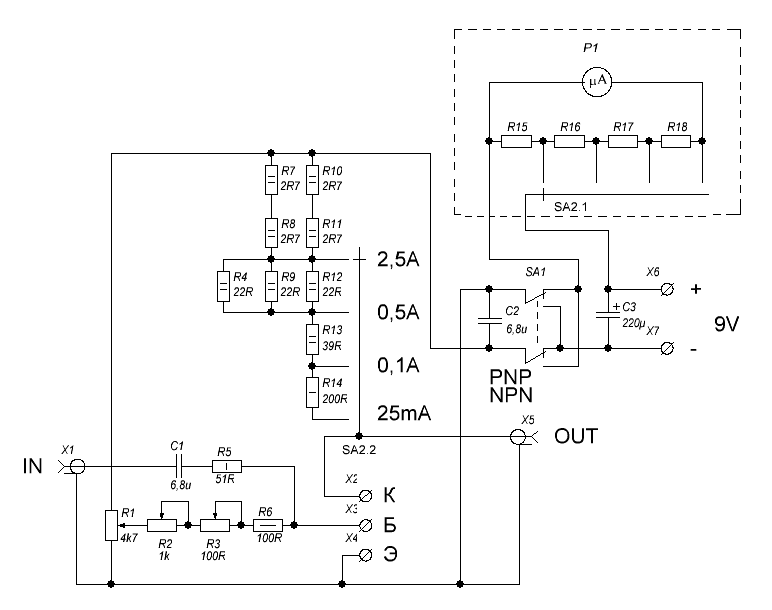

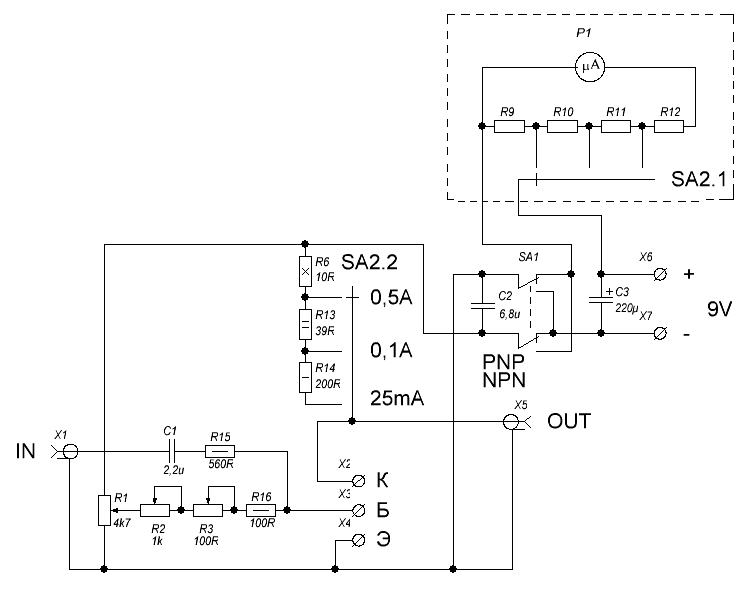

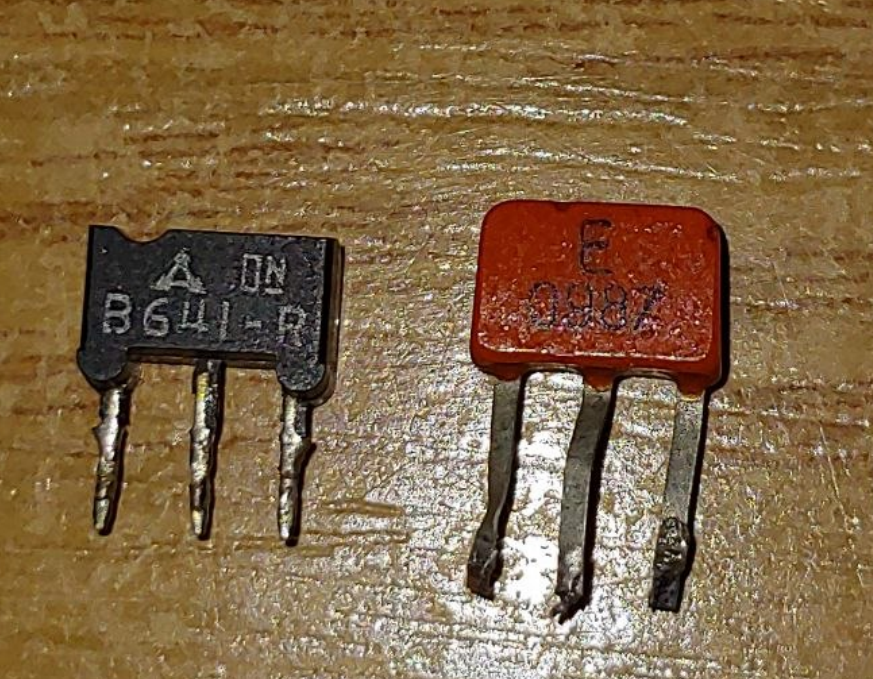

[QUOTE="slami, post: 35684, member: 986"] Дано: КТ818ГМ – 41 кГц КТ819ГМ – 36 кГц КТ815В – 400 кГц КТ814А – 260 кГц Подобрать пару КТ814-КТ815 оказалось трудно, перебрав по десятку тех и других выбрал наиболее близкие, КТ814 были 150 – 260 кГц, КТ815 – 400 – 500 кГц 1) Резистор Б-Э мощного транзистора Опять проверив восемь схем включения Дарлингтона – Шиклаи (смотрите пост № 117) с изменением: включив резистор 100 Ом в цепь база-эмиттер мощного транзистора. Смысла писать результат нет, все восемь схем работают в тех же пропорциях частот. Приведу только пример от включения резистора 100 Ом Б-Э одиночного транзистора: КТ818ГМ – 41 кГц (без R) – 45 кГц (R б-э) КТ819ГМ – 36 кГц (без R) – 50 кГц (R б-э) У КТ819 больший эффект за счет большего усиления. 2) Эффект от диода Баксандалла и его квази на транзисторе [ATTACH type="full" alt="Диод Баксандалла.GIF"]12399[/ATTACH] [TABLE] [TR] [TD]Схема «в пунктире»[/TD] [TD]Частота начала превращения в пилу, МГц[/TD] [TD]Частота -3 дБ, МГц[/TD] [/TR] [TR] [TD]0 (короткое замыкание)[/TD] [TD]1,2[/TD] [TD]3,3[/TD] [/TR] [TR] [TD]1N4004 (Di)[/TD] [TD]1,3[/TD] [TD]3,3[/TD] [/TR] [TR] [TD]1N4148 (Di)[/TD] [TD]1,6[/TD] [TD]3,3[/TD] [/TR] [TR] [TD]1N4148 (Di) // 100 Ом[/TD] [TD]0,9[/TD] [TD]2,7[/TD] [/TR] [TR] [TD]2N2222A (транзистор)[/TD] [TD]1,6[/TD] [TD]3,3[/TD] [/TR] [TR] [TD]2N2222A (транзистор) // 100 Ом[/TD] [TD]0,7[/TD] [TD]2,6[/TD] [/TR] [TR] [TD]15 Ом[/TD] [TD]1,5[/TD] [TD]3,1[/TD] [/TR] [TR] [TD]51 Ом[/TD] [TD]---[/TD] [TD]2,2[/TD] [/TR] [TR] [TD]100 Ом[/TD] [TD]---[/TD] [TD]1,2[/TD] [/TR] [/TABLE] Фото некоторых режимов выкладываю, частота 3,2 МГц (чуть менял амплитуду, так как частота среза разная), заметно что диод больше вносит искажения чем квази на 2N2222A, и совсем красивая синусоида (все остальные - превращение синусоиды в пилу) просто резистор 100 Ом, только при этом амплитуда упала в 2 раза [ATTACH type="full" alt="без добавок 3,2 МГц.jpg"]12401[/ATTACH][ATTACH type="full" alt="диод.jpg"]12402[/ATTACH] [ATTACH type="full" alt="Diod II 100 ohm.jpg"]12403[/ATTACH][ATTACH type="full" alt="2N2222A.jpg"]12404[/ATTACH] [ATTACH type="full" alt="2N2222A II 100 Ohm.jpg"]12405[/ATTACH][ATTACH type="full" alt="100 Ом.jpg"]12406[/ATTACH] [B]Вывод:[/B] Результат проверки цепи в эмиттере драйвера оказался для меня неожиданным. Эффект «диода Баксандалла» не в диоде, а в параллельном ему [B]РЕЗИСТОРЕ![/B] Диод начинает работать на больших токах выходного транзистора, когда соответственно увеличивается ток базы и увеличивается падение на эмиттерном резисторе драйвера до 0,5 В. Если коротко диод нужен только для того чтобы при больших тока не увеличилось падение на сборке по схеме Шиклаи. Попробовал подбирать резистор в цепи эмиттера драйвера с шагом через 10 Ом. От 0 до 40 Ом одинаково криво (пила), 50 – 100 Ом без пилы гладкая синусоида, с увеличением сопротивления уменьшается частота среза только. [TABLE] [TR] [TD]Дополнительно проверка при разных токах[/TD] [TD]0 Ом[/TD] [TD]51 Ом[/TD] [TD]100 Ом[/TD] [/TR] [TR] [TD]0,4 А[/TD] [TD]1,2 МГц пила, 3,3 МГц -3 дБ[/TD] [TD]2,2 МГц -3 дБ[/TD] [TD]1,2 МГц -3 дБ[/TD] [/TR] [TR] [TD]1 А[/TD] [TD]700 кГц пила, 2,0 МГц -3 дБ[/TD] [TD]700 кГц -3 дБ[/TD] [TD]400 кГц -3 дБ[/TD] [/TR] [TR] [TD]1,5 А[/TD] [TD]700 кГц пила, 2,1 МГц -3 дБ[/TD] [TD]700 кГц -3 дБ[/TD] [TD]400 кГц -3 дБ[/TD] [/TR] [TR] [TD]2 А[/TD] [TD]800 кГц пила, 2,1 МГц -3 дБ[/TD] [TD]700 кГц -3 дБ[/TD] [TD]400 кГц -3 дБ[/TD] [/TR] [/TABLE] По результатам подбора могу сказать резистор нужен чем меньше тем лучше, но не менее 0,5 резистора Б-Э выходного резистора (R2) и желательно поставить два диода чтобы он начинал работать гораздо позже. Вот, оптимально R1=51 Ом, R2=100 Ом. [ATTACH type="full" alt="Диод Баксандалла 2.GIF"]12407[/ATTACH] Увидев работу схемы Шиклаи с эмиттерным резистором, она мне показалась смутно знакомой… )), а понял напоминает [B]АБ1[/B], не удержался собрал схемку, просто добавив R1. R4=10 Ом, Iк=0,4 А [ATTACH type="full" alt="Диод Баксандалла 3.GIF"]12409[/ATTACH] [TABLE] [TR] [TD]R1, Ом[/TD] [TD]R3, Ом[/TD] [TD]Коэф. усиления[/TD] [TD]Частота -3 дБ, кГц[/TD] [/TR] [TR] [TD]50[/TD] [TD]50[/TD] [TD]2[/TD] [TD]2200[/TD] [/TR] [TR] [TD]50[/TD] [TD]100[/TD] [TD]3[/TD] [TD]1360[/TD] [/TR] [TR] [TD]50[/TD] [TD]200[/TD] [TD]5[/TD] [TD]750[/TD] [/TR] [TR] [TD]50[/TD] [TD]450[/TD] [TD]10[/TD] [TD]330[/TD] [/TR] [TR] [TD]100[/TD] [TD]100[/TD] [TD]2[/TD] [TD]1300[/TD] [/TR] [TR] [TD]100[/TD] [TD]200[/TD] [TD]3[/TD] [TD]700[/TD] [/TR] [TR] [TD]100[/TD] [TD]400[/TD] [TD]5[/TD] [TD]260[/TD] [/TR] [/TABLE] [/QUOTE]
Вставить цитаты...
Проверка
1+6 = ?
Ответить
