Помогите симульнуть простую схему

[Виктор Я]

Хочу попробовать с Визатоном BG-20 от 150 Гц
Интересует полоса, мощность, гармоники на 1 Вт, вьіходное сопротивление



[Марков Николай]

Учитывая

Вам потребуется LR-коррекция. После чего (да и до того) импеданс нагрузки НЕ 8 Ом в полном диапазоне, и считать как бы можно, но в диапазоне 100...2000 Гц. Что намерены делать? Это важно, в конечном итоге. Например, Вы написали - от 150 Гц. Будет мелкий ЗЯ? Щиток? Импедансы-то разные = разные токи от полевика потребуются.



[Виктор Я]

Что намерены делать? Это важно, в конечном итоге

Ожидаю от схемьі низкий шум, пол процента триодного спектра, пару омм вьіходного сопротивления

Будет мелкий ЗЯ? Щиток?

Будет ОЯ литров на 40 с подушкой внутри

Вам потребуется LR-коррекция.

Или єквалайзером ровнять



[Марков Николай]

То есть, динамик без фильтра? Это существенно.
Полоса будет определяться в основном параметрами трансформатора, в том числе, паразитными, которые неизвестны.



[Виктор Я]

Полоса будет определяться в основном параметрами трансформатора, в том числе, паразитными, которые неизвестны.

Трансформатор будет несложньій



[юан8]

Имхо индуктивность истоковой обмотки 0,4мгн слишком мала



[Виктор Я]

Имхо индуктивность истоковой обмотки 0,4мгн слишком мала

Из каких соображений?



[Александр Бокарёв]

Посмотреть вложение 112573
Хочу попробовать с Визатоном BG-20 от 150 Гц
Интересует полоса, мощность, гармоники на 1 Вт, вьіходное сопротивление

Вы используете слаботочный высоковольтный транзистор в схеме с током стока в амперы. Запереть нормально открытый ваш полевик тремя омами в истоке , чтобы дать ему в затвор 1, 5 -3 рекомендуемые вольта , понадобится ток полампера-ампер, а там сотня- две мА и усе.
Пару лет назад вы уже мучили его в подобном варианте, кажется.



[Алексей1]

Трансформатор будет несложньій

Все эти Генри - ниочём. Для симуляции мне нужны: материал, сечение магнитопровода, примерная длина средней магнитной линии, зазор, число витков первички.
Или хотя бы материал и сечение, остальное рассчитаю, как захочу.

Причём, сразу предупреждаю: cхема не может быть практически реализована, поскольку режимный ток стока будет по страшному зависеть от экземпляра, в даташите задано только минимальное значение - 150мА, максимум будет в разы больше. Кроме того, ток будет меняться вдвое при изменении температуры.



[Виктор Я]

Пару лет назад вы уже мучили его в подобном варианте, кажется

Да, и он прекрасно работает, только без истоковой обмотки

Все эти Генри - ниочём. Для симуляции мне нужны: материал, сечение магнитопровода, примерная длина средней магнитной линии, зазор, число витков первички.
Или хотя бы материал и сечение, остальное рассчитаю, как захочу.

Причём, сразу предупреждаю: cхема не может быть практически реализована, поскольку режимный ток стока будет по страшному зависеть от экземпляра, в даташите задано только минимальное значение - 150мА, максимум будет в разы больше. Кроме того, ток будет меняться вдвое при изменении температуры.

Ток покоя будет 170-180 мА
Сердечник Пл обьічньій от сетевьіх трансов, сечение 6 кв см, зазор 0.05мм, средняя магнитная линия примерно 15 см, первичка около 200 витков, вторичка 25-27 витков, обмотка в истоке 5-7 витков



[Марков Николай]

Только хотел написать, что нечем режим устанавливать, а все параметры сильно зависят от режима и температуры, опередили.



[Виктор Я]

Только хотел написать, что нечем режим устанавливать, а все параметры сильно зависят от режима и температуры, опередили.

Ток устанавливается резистором 3 Ома



[Марков Николай]

И всё равно зависит от экземпляра и температуры=радиатора. И резистор в истоке, и допкатушка создают тот же тип оос в том же месте. Интереснее сравнить звучание с общей оос, охватывающей трансформатор, а минимум нечётных гармоник (третьей?) попытаться минимизировать чисто режимом после прогрева.



[Алексей1]

Ток устанавливается резистором 3 Ома

Мне без разницы. Хочу какие-нибудь параметры трансформатора.



[Александр Бокарёв]

И всё равно зависит от экземпляра и температуры=радиатора.

Так мыслю, что если взять истоковый резистор с запасом, а смещение дать плюсовое от переменника в затвор, то можно и режим выставить и стабильности добыть.(Вспомнить схему источника тока)
Как вариант- смещение дать от цепочки диодов , прижатых к радиатору, пущай друг с дружкой договариваются.



[Виктор Я]

Мне без разницы. Хочу какие-нибудь параметры трансформатора.

Вьіше написал
Какие еще написать?

Как вариант- смещение дать от цепочки диодов , прижатых к радиатору, пущай друг с дружкой договариваются.

Там все делается одним резистором



[Александр Бокарёв]

Да, и он прекрасно работает, только без истоковой обмотки

Ток покоя будет 170-180 мА
Сердечник Пл обьічньій от сетевьіх трансов, сечение 6 кв см, зазор 0.05мм, средняя магнитная линия примерно 15 см, первичка около 200 витков, вторичка 25-27 витков, обмотка в истоке 5-7 витков

стоковая обмотка к истоковой, отношение витков скромное, получите типа УЛ и то, недостаточно будет глубины ОС чтобы выходное прижать. Кстати, сколько его тут?
За счет Ктр выходное снизится, но без нужной глубины ООС у вас половины синусоиды могут быть несимметричные, пентодная кривизна.



[Виктор Я]

стоковая обмотка к истоковой, отношение витков скромное, получите типа УЛ и то, недостаточно будет глубины ОС чтобы выходное прижать. Кстати, сколько его тут?

Ожидаю пару Ом
Стоковую обмотку я добавлял раньше к своему каскоду, там вообще бьіло 0.2-0.3%
Здесь только один транзистор

Интереснее сравнить звучание с общей оос, охватывающей трансформатор, а минимум нечётных гармоник (третьей?)

Поєтому и интерес к симуляции, чтобьі увидеть характер гармоник



[Марков Николай]

Повтыкал в даташит. Пентод пентодом. 10 Ом или больше выходного сопротивления, грубо. Графики даташита не дружат между собой . На одном при 125 градусах видим насыщение при токе 200 мА, на другом - нормальная крутизна при токе 250 мА. При том же напряжении сток-исток. Значит, результат работы симулятора будет зависеть от того, какой из графиков взяли в разработку... Бардак.
Я в мультисиме не смогу просимулировать вертикальник. Могу разве что показать порядок частотных искажений схемы, с другим "пентодным" полевиком.



[scamp]

Посмотреть вложение 112573
Хочу попробовать с Визатоном BG-20 от 150 Гц
Интересует полоса, мощность, гармоники на 1 Вт, вьіходное сопротивление

Я пробовал это описание здесь.

Ток покоя будет 170-180 мА

Нечего хорошего из этого не будет лес гармоник и только.



[Виктор Я]

Сердечник Пл обьічньій от сетевьіх трансов

Нашёл

Алексей, прошу прощения, сердечник ШЛ

Я пробовал это описание здесь.

Я сделал так https://ldsound.club/threads/polevik-s-transformatorom.2610/post-276085
И сейчас слушаю



[Алексей1]

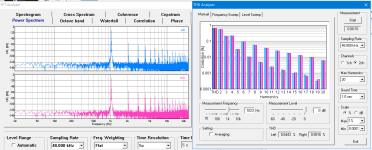

Вот это интермодуляция от 19+20 килогерц,
вместо двух неслышимых тонов, сплошной скрежет:
тут и 1 кГц в количестве почти 1%,
и 2, 3, 4, 5, 6, 7, 8, 9 кГц от 0,02 до 0,04%,
и чудовищный набор ВЧ составляющих, проявляющийся на слух шумом.
Всё это НЕГАРМОНИЧЕСКИЕ составляющие, а вовсе не тёплоламповая 2-я гармоника:

Это пока на идеальном трансформаторе.
Чуть позже покажу НЧ на реальном трансе.



[Александр Бокарёв]

Я сделал так https://ldsound.club/threads/polevik-s-transformatorom.2610/post-276085
И сейчас слушаю

а гляньте там сообщения мои 26 и 28 . И я на вас еще тогда гавкал по поводу.Но вы не вняли)))



[Виктор Я]

Чуть позже покажу НЧ на реальном трансе

Я вьіше поправился, сердечник ШЛ



[Александр Бокарёв]

Я вьіше поправился, сердечник ШЛ

Словно оправдываетесь. Я бы гордился, что у меня настоящее холоднокатанное Ш железо.
Из телевизора КВН-49.



[Виктор Я]

Вот это интермодуляция от 19+20 килогерц,
вместо двух неслышимых тонов, сплошной скрежет:

Если не трудно, можно ИМ 200 Гц и 7кГц



[Александр Бокарёв]

Посмотрите там 29 сообщение
В том случае чисто триодньій спектр и именно вьісокое вьіходное сопротивление нужно бьіло
Сейчас хочу увидеть предполагаемьій спектр на 1 Вт

Нуууу...Чисто триодный спектр + высокий выхсопр вам обеспечит сочетание 100 -процентной ООС сток-затвор и невысокий Ктр вашего выходника.
И если вы понимаете, что такое 100-процентная ООС , то получить при этом усиления от вашего детища, как бы так не обиднее ,- фигушки с маслом.



[Виктор Я]

Словно оправдываетесь. Я бы гордился, что у меня настоящее холоднокатанное Ш железо.
Из телевизора КВН-49.

Я в детстве смотрел КВН-49 через линзу с водой😀
Про ШЛ я Алексею писал, может єто важно

Нуууу...Чисто триодный спектр + высокий выхсопр вам обеспечит сочетание 100 -процентной ООС сток-затвор и невысокий Ктр вашего выходника.
И если вы понимаете, что такое 100-процентная ООС , то получить при этом усиления от вашего детища, как бы так не обиднее ,- фигушки с маслом.

Зачем мне что-то доказьівать, я его собрал и слушаю
Если вам интересно (не верите нАслово) можете собрать, там всего три детали



[Александр Бокарёв]

Я в детстве смотрел КВН-49 через линзу с водой😀
Про ШЛ я Алексею писал, может єто важно

Транс на железе от КВН -49 в наши дни выглядит не слабее яичницы из яиц Фаберже))))

Зачем мне что-то доказьівать, я его собрал и слушаю
Если вам интересно (не верите нАслово) можете собрать, там всего три детали

Ой! Можно подумать, я не собирал этих пентодных мулек, до того. как пришел к своей схемке на паре транзисторов , по имени АБ1? Та шо вы такое говорите, тю на вас!
Пишу же понятно: гавкучая крикливая лажа. Кому-то видимо нравится.



[uriy]

Как я понимаю у вас источник сигнала компьютер. Если это так, то какой смысл мучить трансформаторы и транзисторы если все эти гармоники можно породить на стороне компьютера с помощью vst плагина????

Вот пример подобной затеи, причём уровень искажений можно регулировать от 10% до 0,003%



Причём в данном примере, чем ниже уровень сигнала тем выше гармоники.
