35 АС-016 “Орбита”
Изготовитель: МЗТБ «Янтарь», г. Москва, с 1984 года 35 АС-216 “Орбита”

Технические характеристики:​

3-х полосная напольная АС с фазоинвертором
Диапазон воспроизводимых частот: 25 (-18 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ
Уровень характеристической чувствительности: 85 дБ
Характеристическая чувствительность: 0,356 Па/√Вт
Рекомендуемая мощность усилителя: 20 – 90 Вт
Номинальное электрическое сопротивление: 4 Ом
Минимальное значение импеданса: 3,5 Ом
Предельная шумовая мощность: 90 Вт
Размер (ВхШхГ): 670х370х272 мм
Вес: 23,5 кг

Описание:​

Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты толщиной 16 мм. Лицевая панель с целью увеличения ее жесткости изготовлена из комбинации многослойной фанеры и древесностружечной плиты, общая толщина 22 мм. Весь корпус отделан синтетической пленкой темно-серого цвета. В конструкции корпуса предусмотрены элементы, увеличивающие его жесткость и снижающие амплитуды колебаний стенок.

В акустической системе 35АС-016 использован набор головок, аналогичный набору, применяемому в 35АС-012 «S-90») — 75ГДН-1-4, 20ГДС-1-8, 6ГДВ-6-16. Головки выпускаются ПО «Радиотехника», г. Рига. Головки, входящие в состав АС, обрамлены каждая декоративными чернеными накладками, изготовленными штамповкой из алюминиевого листа, с четырьмя крепежными отверстиями; каждая головка спереди защищена металлической перфорированной сеткой. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом. Головки НЧ, СЧ и ВЧ расположены на лицевой панели вдоль вертикальной оси симметрии одна над другой. На лицевой панели в нижней части имеются два отверстия, которые являются выходными отверстиями фазоинвертора. Диаметр отверстия 50 мм, длина каждой трубы фазоинвертора 180 мм, что обеспечивает настройку фазоинвертора на частоту около 30 Гц. На лицевой панели также укреплены: шильдик (в нижней части панели) с торговым наименованием системы, а в углах панели — пластмассовые втулки, служащие для крепления декоративной рамки с тканью.

Внутри корпуса, на специальном шасси, находятся электрические фильтры, обеспечивающие электрическое разделение полос АС на низко-, средне- и высокочастотную. Принципиальная электрическая схема фильтров идентичная схеме фильтров 35АС-012. Для поглощения энергии стоячих волн, возникающих в АС, внутри корпуса закреплен звукопоглощающий материал. На задней стенке корпуса 35 АС-016 расположены ручки регуляторов уровня звукового давления в средне- и высокочастотной полосах. В нижней части задней стенки находятся шильдик с названнем АС и основными техническими характеристиками, а также специальные клеммы для подключения соединительного кабеля. В комплект поставки входит декоративная рамка с звукопрозрачной тканью, которую, при желании потребителя, можно закрепить на лицевой панели АС.



[ZLOIVOVAN]

На первой схеме, с плавной регулировкой уровня ВЧ.СЧ , резистор R1 регулятора
ВЧ должен быть 33 Ома.



[Александр Бокарёв]

дырища на ачх в отвечающей за разборчивость речи области, на 4 кгц, сделает звучание заведомо никудышним и ватным.Муму и Цыцы , прочее мимо.



[Юрий Робертович]

Наши деятели с конца 79-начала 80-х годов разучились делать АС. Все что угодно, но НЕ МОГЁМ...
Единствннное, что вспомнил, 3 АС-2 "Вега", на 3гд-38.



[Просто Коля]

Наши деятели с конца 79-начала 80-х годов разучились делать АС. Все что угодно, но НЕ МОГЁМ...
Единственное, что вспомнил, 3 АС-2 "Вега", на 3гд-38.

И слава Богу. Благодаря межведомственной грызне - это дало возможность безбедно жить в течение нескольких лет.
Я не только про эту модель говорю. Все варианты с данным подбором динамиков были прекрасным материалом для доработки. Главное, что корпус был выбран правильно, ну и настройка ФИ тоже.
Вот тут на форуме прочитал. Цитирую: одна из основных причин это неправильно спроектированный корпус девяностых.
Ни фига себе (и прочие нехорошие слова) неправильно. Впрочем, я к этим словам серьезно не отношусь. Обыкновенный тролль.
За всю свою нелегкую деятельность по улучшению характеристик наименьшие проблемы были именно с НЧ оформлением. Основные причины проблем (по числу): негерметичность корпуса 25-30%, изменение резонансной частоты 30ГД-2 (1) (70-80%).
С первым борьба была сложнее.
Со вторым проще. Измеряем Fs без корпуса, затем fs в корпусе. Определяем отношение V/Vas. Измеряем трубу ФИ. Потом проверяем Qts вне корпуса. Изначальная настройка АС была на резонансную частоту Fs. Соответственно, рассчитываем новую длину трубы и отрезаем кусочек от трубы. Все, настройка осуществлена. В принципе, можно Vas и Qts можно и не измерять. НО для строгости нужно.
Всегда были прекрасные результаты.
А с СЧ-ВЧ состыковкой было написано ранее. Тоже особых проблем не было.



[Марков Николай]

Посмотреть вложение 177335 АС-016 “Орбита”
Изготовитель: МЗТБ «Янтарь», г. Москва, с 1984 года 35 АС-216 “Орбита”

Технические характеристики:​

3-х полосная напольная АС с фазоинвертором
Диапазон воспроизводимых частот: 25 (-18 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ
Уровень характеристической чувствительности: 85 дБ
Характеристическая чувствительность: 0,356 Па/√Вт
Рекомендуемая мощность усилителя: 20 – 90 Вт
Номинальное электрическое сопротивление: 4 Ом
Минимальное значение импеданса: 3,5 Ом
Предельная шумовая мощность: 90 Вт
Размер (ВхШхГ): 670х370х272 мм
Вес: 23,5 кг

Посмотреть вложение 1774

Описание:​

Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты толщиной 16 мм. Лицевая панель с целью увеличения ее жесткости изготовлена из комбинации многослойной фанеры и древесностружечной плиты, общая толщина 22 мм. Весь корпус отделан синтетической пленкой темно-серого цвета. В конструкции корпуса предусмотрены элементы, увеличивающие его жесткость и снижающие амплитуды колебаний стенок.

Посмотреть вложение 1778 Посмотреть вложение 1776 Посмотреть вложение 1775​

В акустической системе 35АС-016 использован набор головок, аналогичный набору, применяемому в 35АС-012 «S-90») — 75ГДН-1-4, 20ГДС-1-8, 6ГДВ-6-16. Головки выпускаются ПО «Радиотехника», г. Рига. Головки, входящие в состав АС, обрамлены каждая декоративными чернеными накладками, изготовленными штамповкой из алюминиевого листа, с четырьмя крепежными отверстиями; каждая головка спереди защищена металлической перфорированной сеткой. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом. Головки НЧ, СЧ и ВЧ расположены на лицевой панели вдоль вертикальной оси симметрии одна над другой. На лицевой панели в нижней части имеются два отверстия, которые являются выходными отверстиями фазоинвертора. Диаметр отверстия 50 мм, длина каждой трубы фазоинвертора 180 мм, что обеспечивает настройку фазоинвертора на частоту около 30 Гц. На лицевой панели также укреплены: шильдик (в нижней части панели) с торговым наименованием системы, а в углах панели — пластмассовые втулки, служащие для крепления декоративной рамки с тканью.

Посмотреть вложение 1777​

Внутри корпуса, на специальном шасси, находятся электрические фильтры, обеспечивающие электрическое разделение полос АС на низко-, средне- и высокочастотную. Принципиальная электрическая схема фильтров идентичная схеме фильтров 35АС-012. Для поглощения энергии стоячих волн, возникающих в АС, внутри корпуса закреплен звукопоглощающий материал. На задней стенке корпуса 35 АС-016 расположены ручки регуляторов уровня звукового давления в средне- и высокочастотной полосах. В нижней части задней стенки находятся шильдик с названнем АС и основными техническими характеристиками, а также специальные клеммы для подключения соединительного кабеля. В комплект поставки входит декоративная рамка с звукопрозрачной тканью, которую, при желании потребителя, можно закрепить на лицевой панели АС.

Посмотреть вложение 1779Посмотреть вложение 1781Посмотреть вложение 1780Посмотреть вложение 1782

Давайте определимся. Первая схема - не "Орбита", а восьмиомная S90. Фильтр 1:1 от версии D. В описании у нас забито 4 Ома, однако. Если были "Орбиты" с таким миксом, то надо отдельную статью соорудить. А то в кучу не вяжется.



[LDS]

Давайте определимся. Первая схема - не "Орбита", а восьмиомная S90. Фильтр 1:1 от версии D. В описании у нас забито 4 Ома, однако. Если были "Орбиты" с таким миксом, то надо отдельную статью соорудить. А то в кучу не вяжется.

Первая схема из книги Алдошиной, вторая - паспортная. Нужно паспортную перерисовать в нормальный вид.



[KSV]

Первая схема из книги Алдошиной, вторая - паспортная. Нужно паспортную перерисовать в нормальный вид.

Схемы нарисованы чудовищно уродливо, особенно вторая.
Рисовали явно деятели из колцентра. Если хотя бы из центра троечников, было бы получше.
Надо перерисовать? А стоит ли тратить на это время?



[LDS]

Схемы нарисованы чудовищно уродливо, особенно вторая.
Рисовали явно деятели из колцентра. Если хотя бы из центра троечников, было бы получше.
Надо перерисовать? А стоит ли тратить на это время?

При желании и необходимости.



[мтралександр]

Посмотреть вложение 177335 АС-016 “Орбита”
Изготовитель: МЗТБ «Янтарь», г. Москва, с 1984 года 35 АС-216 “Орбита”

Технические характеристики:​

3-х полосная напольная АС с фазоинвертором
Диапазон воспроизводимых частот: 25 (-18 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ
Уровень характеристической чувствительности: 85 дБ
Характеристическая чувствительность: 0,356 Па/√Вт
Рекомендуемая мощность усилителя: 20 – 90 Вт
Номинальное электрическое сопротивление: 4 Ом
Минимальное значение импеданса: 3,5 Ом
Предельная шумовая мощность: 90 Вт
Размер (ВхШхГ): 670х370х272 мм
Вес: 23,5 кг

Посмотреть вложение 1774

Описание:​

Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты толщиной 16 мм. Лицевая панель с целью увеличения ее жесткости изготовлена из комбинации многослойной фанеры и древесностружечной плиты, общая толщина 22 мм. Весь корпус отделан синтетической пленкой темно-серого цвета. В конструкции корпуса предусмотрены элементы, увеличивающие его жесткость и снижающие амплитуды колебаний стенок.

Посмотреть вложение 1778 Посмотреть вложение 1776 Посмотреть вложение 1775​

В акустической системе 35АС-016 использован набор головок, аналогичный набору, применяемому в 35АС-012 «S-90») — 75ГДН-1-4, 20ГДС-1-8, 6ГДВ-6-16. Головки выпускаются ПО «Радиотехника», г. Рига. Головки, входящие в состав АС, обрамлены каждая декоративными чернеными накладками, изготовленными штамповкой из алюминиевого листа, с четырьмя крепежными отверстиями; каждая головка спереди защищена металлической перфорированной сеткой. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом. Головки НЧ, СЧ и ВЧ расположены на лицевой панели вдоль вертикальной оси симметрии одна над другой. На лицевой панели в нижней части имеются два отверстия, которые являются выходными отверстиями фазоинвертора. Диаметр отверстия 50 мм, длина каждой трубы фазоинвертора 180 мм, что обеспечивает настройку фазоинвертора на частоту около 30 Гц. На лицевой панели также укреплены: шильдик (в нижней части панели) с торговым наименованием системы, а в углах панели — пластмассовые втулки, служащие для крепления декоративной рамки с тканью.

Посмотреть вложение 1777​

Внутри корпуса, на специальном шасси, находятся электрические фильтры, обеспечивающие электрическое разделение полос АС на низко-, средне- и высокочастотную. Принципиальная электрическая схема фильтров идентичная схеме фильтров 35АС-012. Для поглощения энергии стоячих волн, возникающих в АС, внутри корпуса закреплен звукопоглощающий материал. На задней стенке корпуса 35 АС-016 расположены ручки регуляторов уровня звукового давления в средне- и высокочастотной полосах. В нижней части задней стенки находятся шильдик с названнем АС и основными техническими характеристиками, а также специальные клеммы для подключения соединительного кабеля. В комплект поставки входит декоративная рамка с звукопрозрачной тканью, которую, при желании потребителя, можно закрепить на лицевой панели АС.

Посмотреть вложение 1779Посмотреть вложение 1781Посмотреть вложение 1780Посмотреть вложение 1782

Были такие в студенческое время но модель ЗАС вживую ни раза не встречалась



[LDS]

Фото прислал eleonacoustic:



[толя]

Посмотреть вложение 177335 АС-016 “Орбита”
Изготовитель: МЗТБ «Янтарь», г. Москва, с 1984 года 35 АС-216 “Орбита”

Технические характеристики:​

3-х полосная напольная АС с фазоинвертором
Диапазон воспроизводимых частот: 25 (-18 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ
Уровень характеристической чувствительности: 85 дБ
Характеристическая чувствительность: 0,356 Па/√Вт
Рекомендуемая мощность усилителя: 20 – 90 Вт
Номинальное электрическое сопротивление: 4 Ом
Минимальное значение импеданса: 3,5 Ом
Предельная шумовая мощность: 90 Вт
Размер (ВхШхГ): 670х370х272 мм
Вес: 23,5 кг

Посмотреть вложение 1774

Описание:​

Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты толщиной 16 мм. Лицевая панель с целью увеличения ее жесткости изготовлена из комбинации многослойной фанеры и древесностружечной плиты, общая толщина 22 мм. Весь корпус отделан синтетической пленкой темно-серого цвета. В конструкции корпуса предусмотрены элементы, увеличивающие его жесткость и снижающие амплитуды колебаний стенок.

Посмотреть вложение 1778 Посмотреть вложение 1776 Посмотреть вложение 1775​

В акустической системе 35АС-016 использован набор головок, аналогичный набору, применяемому в 35АС-012 «S-90») — 75ГДН-1-4, 20ГДС-1-8, 6ГДВ-6-16. Головки выпускаются ПО «Радиотехника», г. Рига. Головки, входящие в состав АС, обрамлены каждая декоративными чернеными накладками, изготовленными штамповкой из алюминиевого листа, с четырьмя крепежными отверстиями; каждая головка спереди защищена металлической перфорированной сеткой. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом. Головки НЧ, СЧ и ВЧ расположены на лицевой панели вдоль вертикальной оси симметрии одна над другой. На лицевой панели в нижней части имеются два отверстия, которые являются выходными отверстиями фазоинвертора. Диаметр отверстия 50 мм, длина каждой трубы фазоинвертора 180 мм, что обеспечивает настройку фазоинвертора на частоту около 30 Гц. На лицевой панели также укреплены: шильдик (в нижней части панели) с торговым наименованием системы, а в углах панели — пластмассовые втулки, служащие для крепления декоративной рамки с тканью.

Посмотреть вложение 1777​

Внутри корпуса, на специальном шасси, находятся электрические фильтры, обеспечивающие электрическое разделение полос АС на низко-, средне- и высокочастотную. Принципиальная электрическая схема фильтров идентичная схеме фильтров 35АС-012. Для поглощения энергии стоячих волн, возникающих в АС, внутри корпуса закреплен звукопоглощающий материал. На задней стенке корпуса 35 АС-016 расположены ручки регуляторов уровня звукового давления в средне- и высокочастотной полосах. В нижней части задней стенки находятся шильдик с названнем АС и основными техническими характеристиками, а также специальные клеммы для подключения соединительного кабеля. В комплект поставки входит декоративная рамка с звукопрозрачной тканью, которую, при желании потребителя, можно закрепить на лицевой панели АС.

Посмотреть вложение 1779Посмотреть вложение 1781Посмотреть вложение 1780Посмотреть вложение 1782

На фото 30 ГД-2Б, а на московских АС ставились рижские 30 ГД-2. Разница в добротности (0,45 против 0,35).



[Артем Ватт]

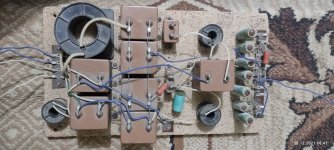

Добрый день, всем! Достались фильтра с Орбиты, провода подключения динамиком отрезаны. Может кто подскажет куда припаять динамики на прямую, чтоб без переключателей. Может фото есть? А то схема не сильно понятна.



[Распони Туринский]

Приветствую!
На одной из схем увидел марку НЧ динамика 75ГДН-1-6 (похоже на скан схемы). На ldsound.ru таких схем две.



[ДимБол]

Конечно. Вот такое примерно фото.

Типичный косяк совпрома...



[Александр Бокарёв]

Гора зеленых резисторов справа- выход на переключатель уровней средника и пищалы. Мне чтобы разобраться в этих джунглях, понадобится часа полтора , с перерисовкой и разметкой.
Вам же досталась тяжкая доля, спрашивать и переводить ответ на понятный вам. Как вы справитесь с этим- не знаю. Джунгли.



[Артем Ватт]

Гора зеленых резисторов справа- выход на переключатель уровней средника и пищалы. Мне чтобы разобраться в этих джунглях, понадобится часа полтора , с перерисовкой и разметкой.
Вам же досталась тяжкая доля, спрашивать и переводить ответ на понятный вам. Как вы справитесь с этим- не знаю. Джунгли.

А сделать как в Орбите 35АС 016-1 нельзя? В которой нет переключателей уровней. Просто к плате.



[Александр Бокарёв]

А сделать как в Орбите 35АС 016-1 нельзя? В которой нет переключателей уровней. Просто к плате.

Можно. Если найдете выводы деталей на доске. К счастью, фото достаточно понятное, а схема незамудренная.
Забавно, что примерно год назад один бедолага так же страдал на ту же тему. Но там тяжко было с пониманием процесса.



[Святослав_]

Типичный косяк совпрома...

Похоже на отпаянный Цобель-Буше на 15ГД-11.
Фильтр ходил по рукам. возможно один из владельцев покуражился.
Куча спаянных вместе банок - параллельно НЧ головке. Плюс на месте стыка с самым крупным дросселем, он справа вверху на фото. Минус с этих банок будет землёй схемы фильтра, общим проводом.



[Артем Ватт]

Можно. Если найдете выводы деталей на доске. К счастью, фото достаточно понятное, а схема незамудренная.
Забавно, что примерно год назад один бедолага так же страдал на ту же тему. Но там тяжко было с пониманием процесса.

Мне то по сути надо 3 пары разъемов припаять. Просто какие куда не поятно.



[Александр Бокарёв]

Мне то по сути надо 3 пары разъемов припаять. Просто какие куда не поятно.

Если завтра вечером посижу с обеими схемами, то может сделаю. А сейчас дела поважнее.



[Артем Ватт]

Если завтра вечером посижу с обеими схемами, то может сделаю. А сейчас дела поважнее.

Буду весьма признателен за помощь!!!



[LDS]

Буду весьма признателен за помощь!!!

Возле оторваного конца катушки L4 подается минус СЧ динамика. Перед СЧ динамиков параллельно стоит RC цепь. В него входит конденсатор С8, что рядом не запаянный и резистор, не пойму его номинал, нужно искать.

Так же скорее всего понадобятся гасящие резисторы или их Г образная цепь. Возможно это первое звено как у СЧ (3,3 Ом+ 16 Ом) так и для ВЧ (4,3 Ом + 39 Ом)



[Александр Бокарёв]

Это здорово. Но средник будет орать. Его всегда душить надо. За редчайшим исключением.



[Марков Николай]

Отсутствует резистор 7,5 Ом



[Святослав_]

Плюс НЧ в точке соединения дросселя и набора конденсаторов.



[LDS]

Плюс НЧ в точке соединения дросселя и набора конденсаторов.

По схеме НЧ динамик включен своим плюсом на общий минус.



[KSV]

Мне то по сути надо 3 пары разъемов припаять. Просто какие куда не поятно.

Почему 3 ?
Схему рисовали уроды, кретины и дебилы.
Так всё запутать - уметь надо.
Хотя здесь я вижу единственную проблему - разобраться с цоколёвкой переключателей.
Судя по всему это ПГК-3П3Н.
Артём! Это ВЫ ДОЛЖНЫ писать, а не мы догадываться.
Они хоть есть в наличии?
Даже в справочных данных есть два варианта нумерации.
Первый.

Не сопадает с тем что на схеме, значит не нужен.
Второй.

Совпадает с имеющейся схемой. Вид сзади, со стороны контактов. Я советую тонким маркером нанести цифры на переключатель, чтобы не запутаться.
Используются две группы из трёх.
На уродской схеме одни и те же цифры повторяются несколько раз, поэтому требуется элементарное внимание.
Два галетника: S1 для СЧ и S2 для ВЧ.
Для примера рассмотрим одну группу S2.
К (контакт) 9 галетника соединён с контактом 7 "разъема" Х1 (на фото это просто контакты под пайку),
К10 с Х1/5,
К11 с Х1/3,
К12 с Х1/6 и с К5 того же S2.
Пищалка В3 6ГДВ-6.
Выв. "-" с Х2/1,
выв. "+" с Х1/6 на плате или с соотв. контактами на галетнике - как удобнее.
Так что всё просто, но требует внимания и надо 7 раз всё проверить.
Артём! Это Вам вполне по силам, тем более что разобраться и паять должны ВЫ, если разберётесь, всё получится, а если будете паять без понятия по чужой указке, как пить дать, запутаетесь.



[Артем Ватт]

Почему 3 ?
Схему рисовали уроды, кретины и дебилы.
Так всё запутать - уметь надо.
Хотя здесь я вижу единственную проблему - разобраться с цоколёвкой переключателей.
Судя по всему это ПГК-3П3Н.
Артём! Это ВЫ ДОЛЖНЫ писать, а не мы догадываться.
Они хоть есть в наличии?
Даже в справочных данных есть два варианта нумерации.
Первый.
Посмотреть вложение 27572
Не сопадает с тем что на схеме, значит не нужен.
Второй.
Посмотреть вложение 27573
Совпадает с имеющейся схемой. Вид сзади, со стороны контактов. Я советую тонким маркером нанести цифры на переключатель, чтобы не запутаться.
Используются две группы из трёх.
На уродской схеме одни и те же цифры повторяются несколько раз, поэтому требуется элементарное внимание.
Два галетника: S1 для СЧ и S2 для ВЧ.
Для примера рассмотрим одну группу S2.
К (контакт) 9 галетника соединён с контактом 7 "разъема" Х1 (на фото это просто контакты под пайку),
К10 с Х1/5,
К11 с Х1/3,
К12 с Х1/6 и с К5 того же S2.
Пищалка В3 6ГДВ-6.
Выв. "-" с Х2/1,
выв. "+" с Х1/6 на плате или с соотв. контактами на галетнике - как удобнее.
Так что всё просто, но требует внимания и надо 7 раз всё проверить.
Артём! Это Вам вполне по силам, тем более что разобраться и паять должны ВЫ, если разберётесь, всё получится, а если будете паять без понятия по чужой указке, как пить дать, запутаетесь.

Я просто хотел сделать как в Орбите 35АС 016-1. Там же нет переключателей. Я так понимаю провода динамиков идут сразу на фильтр?!



[Александр Бокарёв]

басовик через ж подключен, плюсом в землю. Что в башке у народа...
Да там вообще все динамики плюсами в землю сидят.

Понятно. Признания надо вырывать клещами. Значит переключателей нет. А какие 3 пары разъёмов - не скажу?
Дело в том, что схемы фильтров немножко разные и надо определиться - в каком положении должны стоять переключатели которых нет?
Колонок у меня нет, на фото не видно. Пусть авторитеты скажут.
НЧ динамик просто: "+" к конт. 18, "-" к конт 19.
+В2 и -В3 к конт.1.
Остальные - зависит от желаемого положения переключателя (см. выше).

А и видно, что нет переключателей, хвостов от набора резисторного делителя тоже кто-то чикнул под корень.
Есть простое тупое но реальное решение. Рисуете на фанерке схему фильтров, потом вместо символа детали крутите или клеите настоящую деталь и соединяете проводами тупо по схеме. Точно не промажете, всё лучше, чем в джунглях бродить, чужими руками созданных.
ПС. В качестве опорных точек для соединения деталей применяю квадратики стеклотекстолита, прикрученные острозубыми "семечками" к любой доске.
