150 АС-001 “Электроника”

[LDS]

https://ldsound.info/150-as-001-elektronika-2/
http://ldsound.ru/150-as-001-elektronika-2/


Разработчик: ВНИИРПА им. А.С. Попова.
Назначение и область применения: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях. Отличительной особенностью акустической системы является применение в качестве СЧ/ВЧ излучателя акустического трансформатора (излучателя Хейла), а в НЧ звене – пассивного излучателя, расположенного на передней стенке корпуса.

​

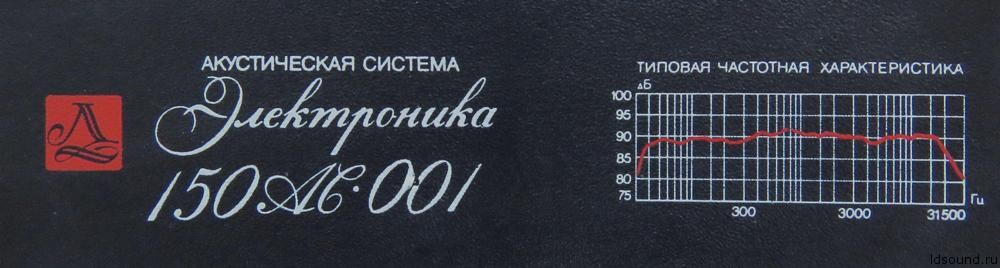

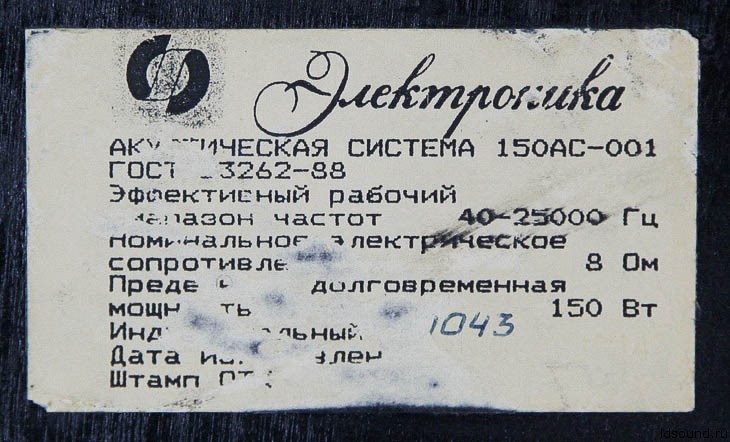

Диапазон воспроизводимых частот: 40 (-3 дБ) – 25000 Гц
Чувствительность: 91 дБ (0,71 Па/√Вт)
Неравномерность АЧХ в диапазоне частот 100-8000 Гц: ±4 дБ
Гармонические искажения при уровне звукового давления 90 дБ в диапазоне частот:
250 – 1000 Гц: 2 %
1000 – 2000 Гц: 1,5 %
2000 – 8000 Гц: 1%
Сопротивление: 8 Ом
Минимальное значение импеданса: 6,4 Ом
Долговременная мощность: 150 Вт

Особенности конструкции​

Корпус АС выполнен в виде двух блоков: НЧ и СЧ/ВЧ. Низкочастотный блок выполнен в виде прямоугольного неразборного ящика из многослойной фанеры или древесно-стружечной плиты толщиной 20 мм, фанерованной шпоном ценных пород дерева.

​

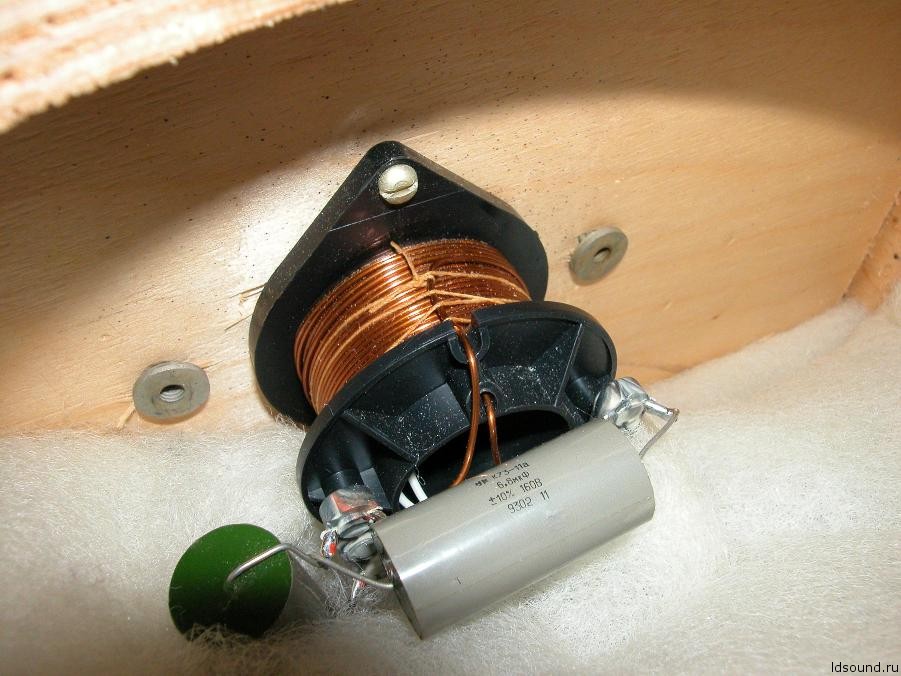

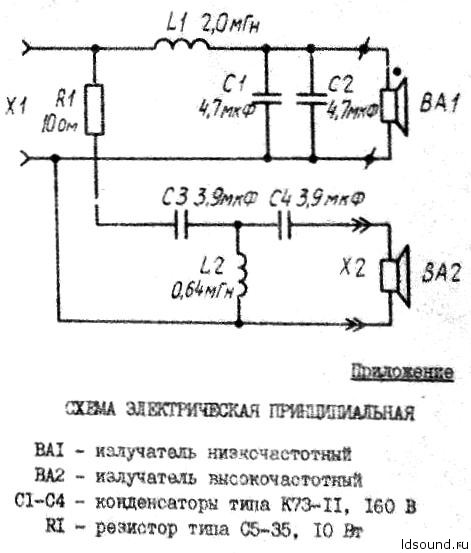

Внутри корпуса установлены пассивные электрические фильтры-коректоры, оптимизированные на компьютере и обеспечивающие малую неравномерность АЧХ звукового давления и стабильную характеристику направленности в области частоты раздела АС.

​

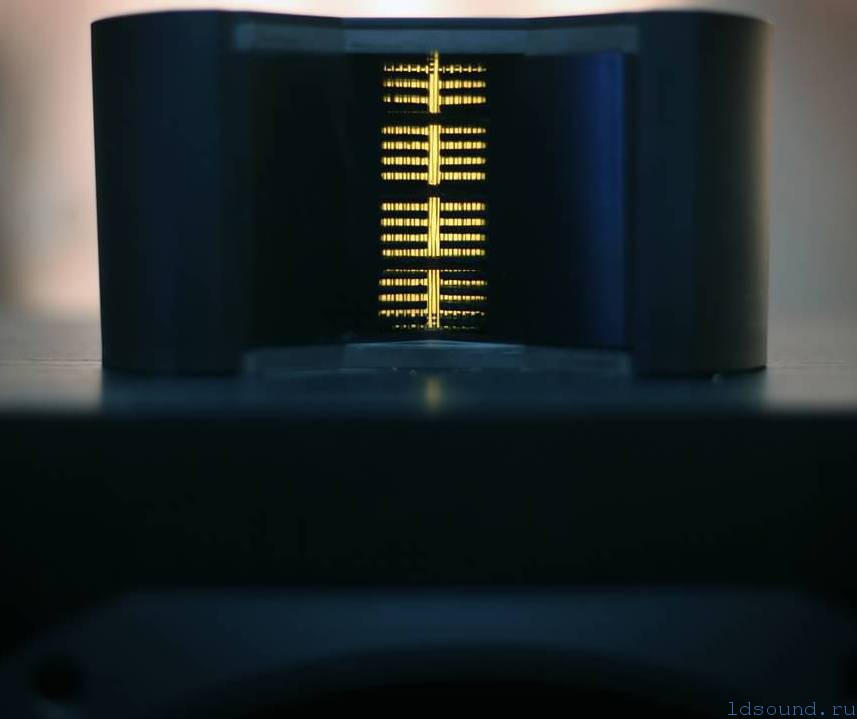

СЧ/ВЧ блок установлен на верхней стенке блока. Блок выполнен из пластмассы и содержит СЧНЧВЧ излучатель – акустический трансформатор. Э

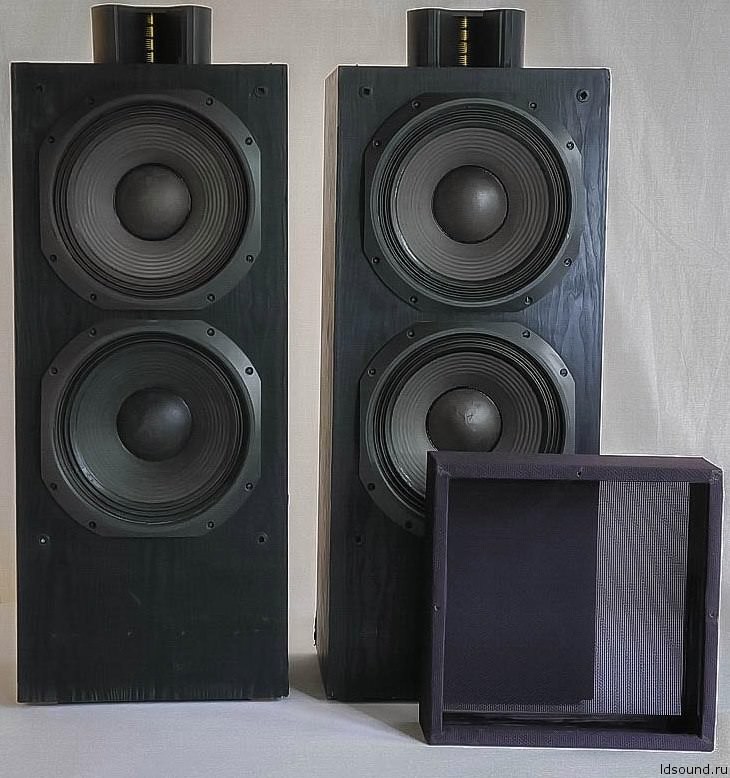

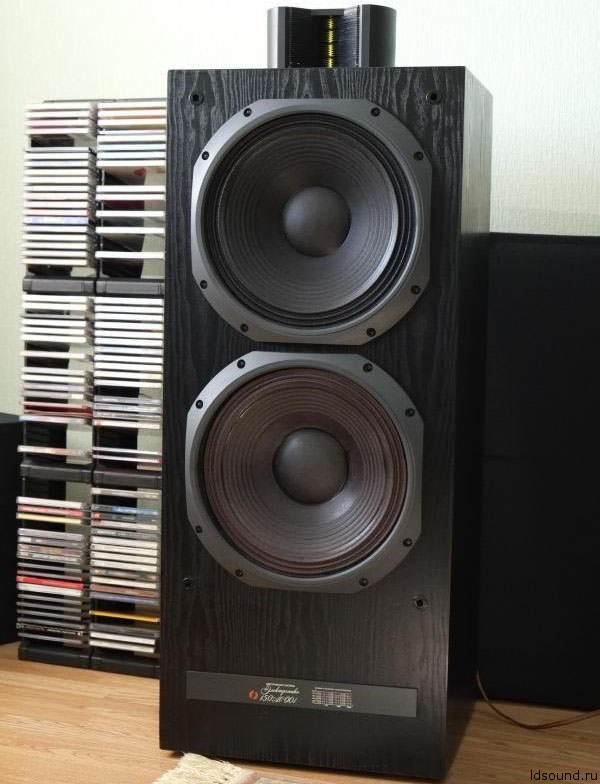

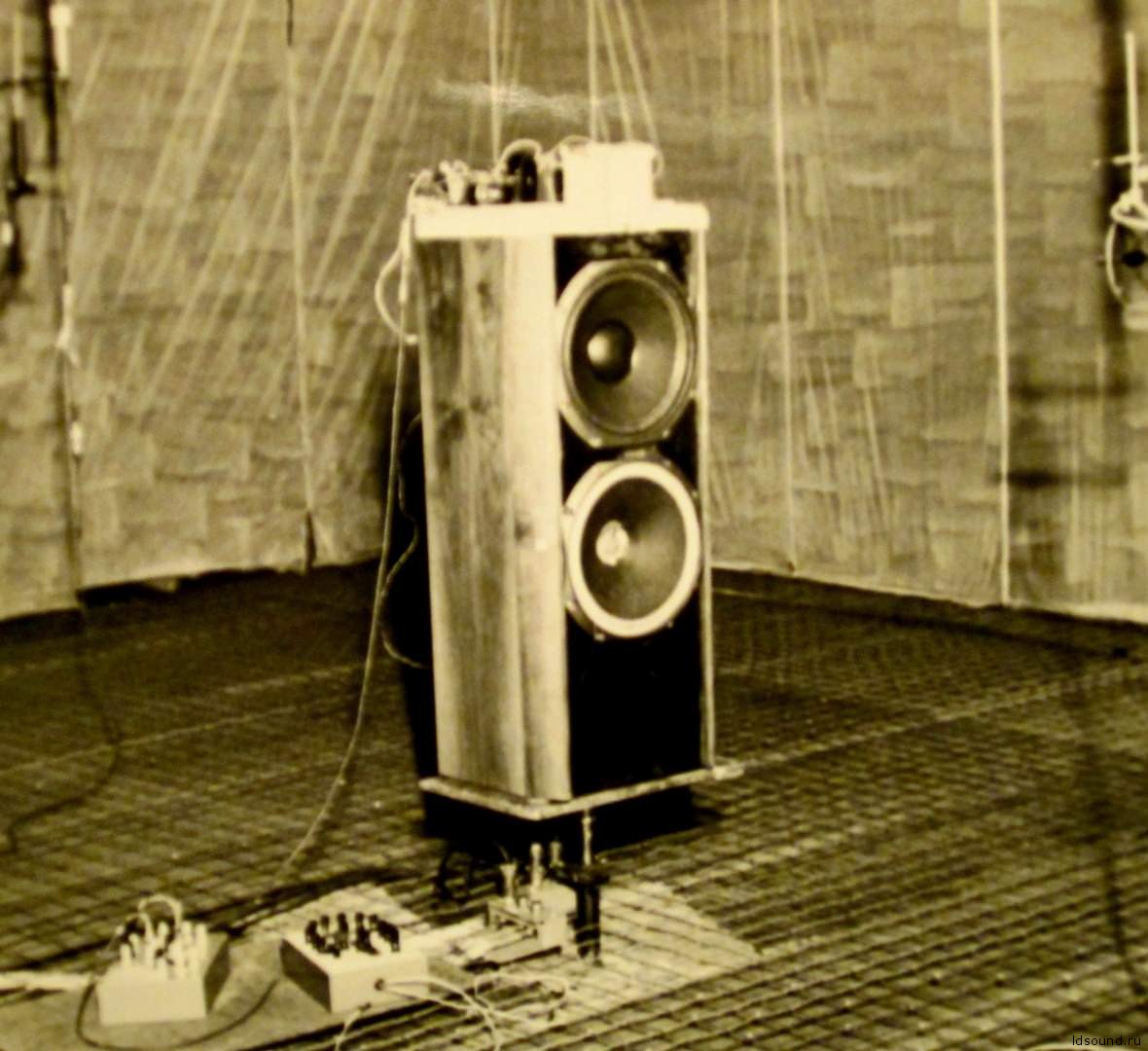

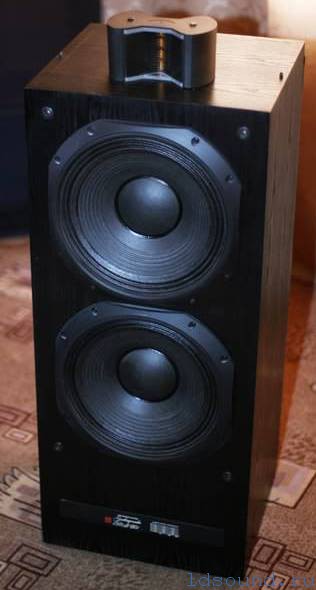

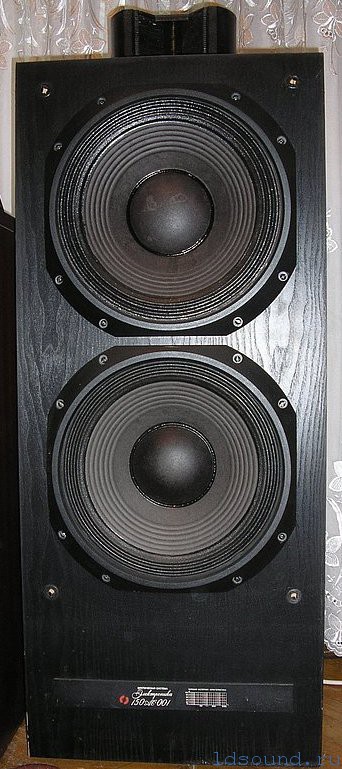

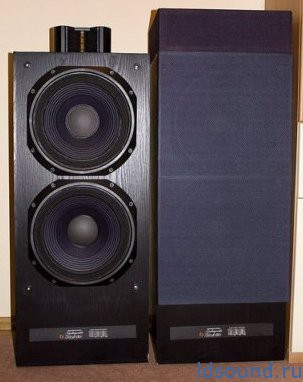

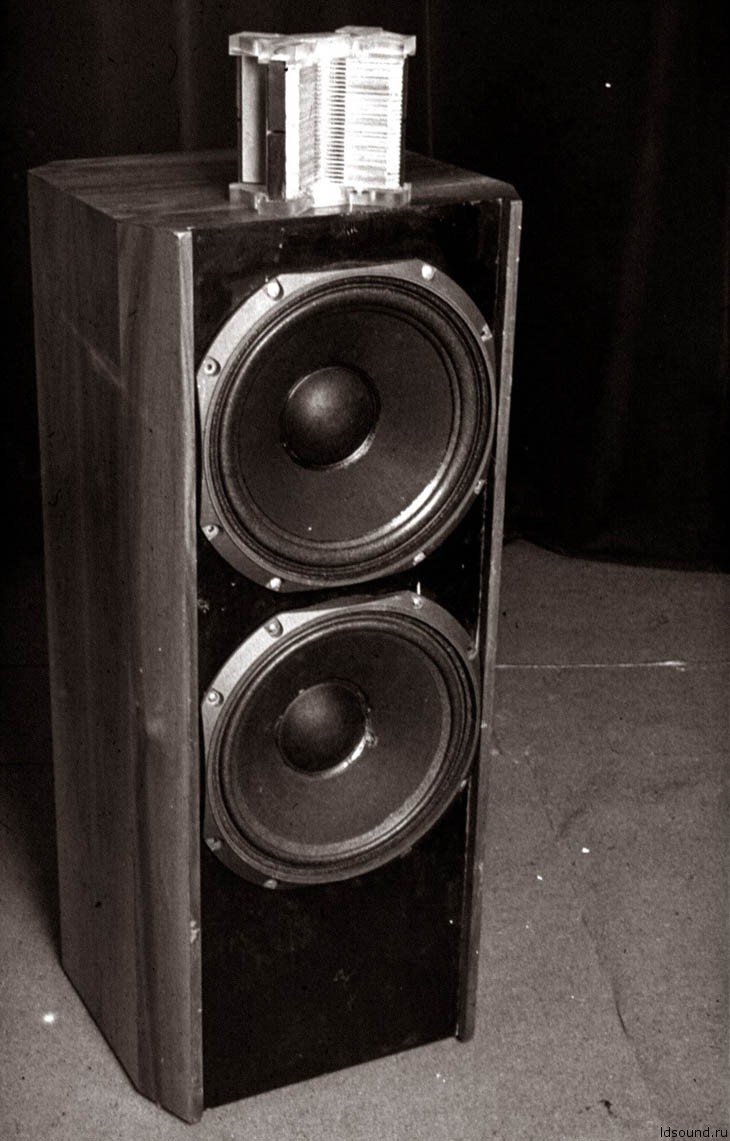

Фото АС из института:

150 АС-001 “Электроника” и излучатели Хейла. Измерения АЧХ | ldsound.info

А данной статье автор поделился акустическими измерениями акустической системы 150АС-001 "Электроника", НЧ динамика и излучателей Хейла. Автор работы: Бокарёв Александр Сергеевич

ldsound.info

По АС более-менее ясно, а вот что за динамики здесь стоят я до сих пор не знаю.

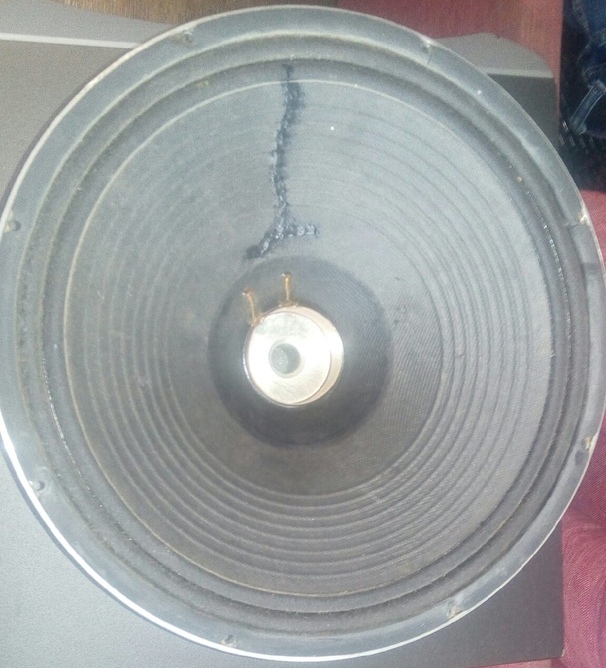

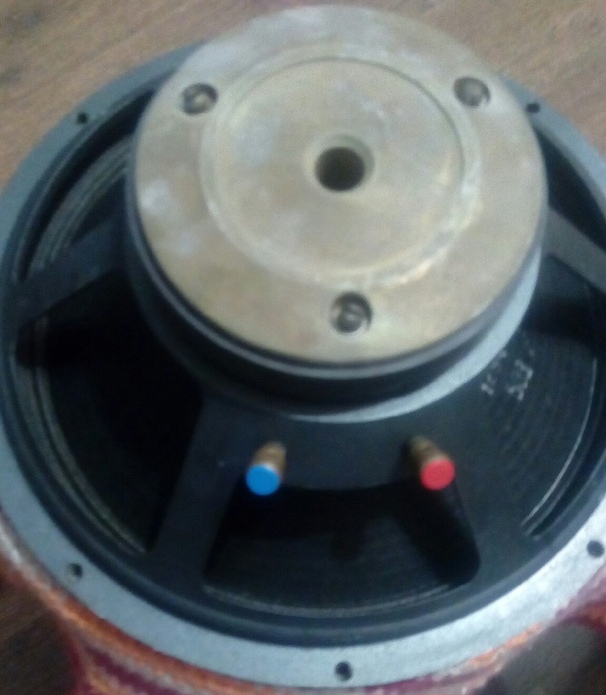

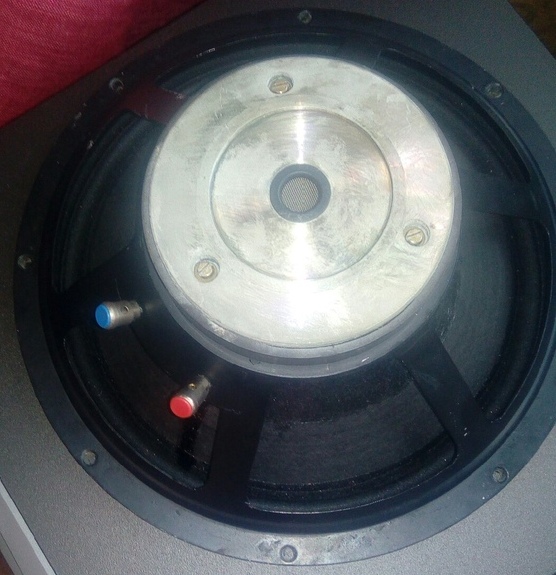

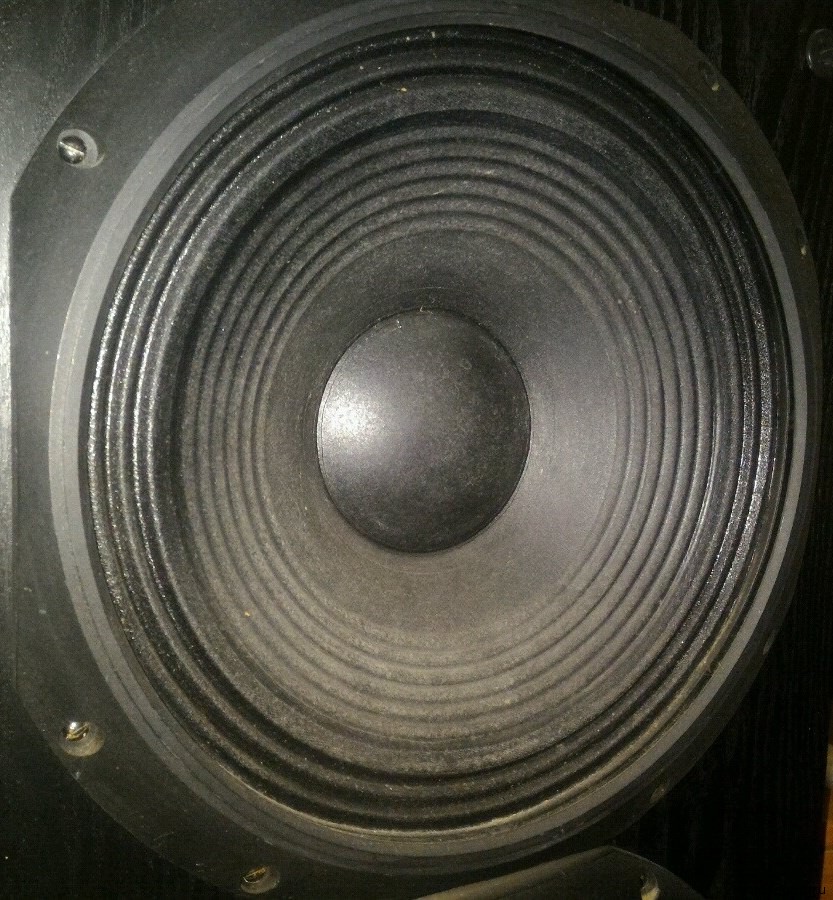

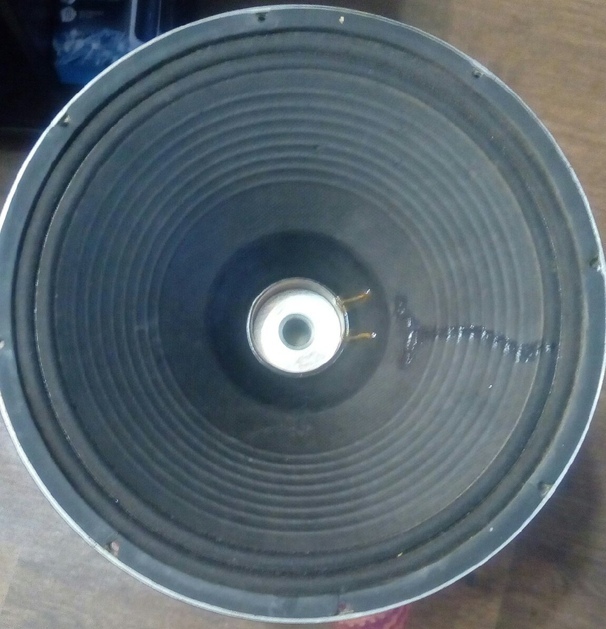

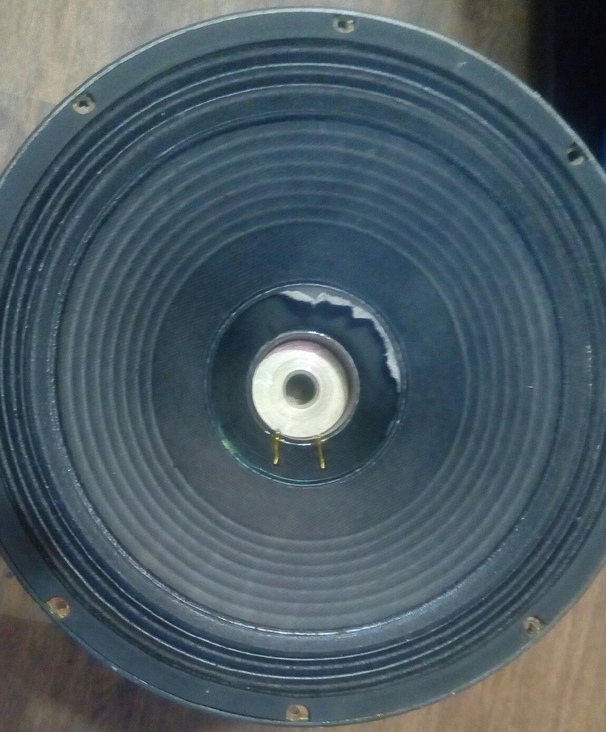

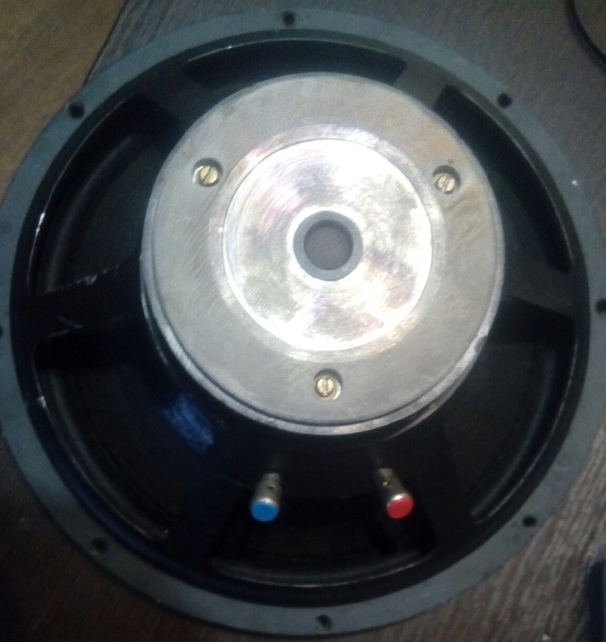

Вот несколько их фото:

Некая разновидность 100 ГДН-3-8:

100 ГДН-1-8 (ВНИИРПА) | ldsound.info

НЧ громкоговоритель разработки ВНИИРПА. Имеет низкую чувствительность и тяжелую подвижку. Разработан для закрытого ящика к 100АС-001, 100АС-003 и 100АС-004.

ldsound.info

Но возможно, что-нибудь из таких динамиков:

100 ГДН-1-8 (ВНИИРПА) | ldsound.info

НЧ громкоговоритель разработки ВНИИРПА. Имеет низкую чувствительность и тяжелую подвижку. Разработан для закрытого ящика к 100АС-001, 100АС-003 и 100АС-004.

ldsound.info

100 ГДН-4-8 «Вега» | ldsound.info

Опытные образцы НЧ динамиков для "50 АС-021 Вега". На приведенных выше динамиках подвесы заменены на новые производства ПО "Диффузор", Питер, фото взяты с сайта vega-brz.ru. Ниже будет представлен образец 100 ГДН-4 (прислал Игорь Иванов), который пролежал в родной коробке на полке в институте...

ldsound.info

100 ГДН-4М-8 | ldsound.info

Низкочастотный электродинамический громкоговоритель разрабатывался в институте ВНИИРПА. Предназначался для использования в акустической системе совместно с излучателеми Хейла. Аналогичен громкоговорителю 100ГДН-4 и скорее всего является модернизированной версией. Так же данный динамик...

ldsound.info



[Марков Николай]

Это какая должна быть отдача у хейлов, чтобы с низом с чуйкой 90дБ/Вт ещё и резистор требовался 10 Ом?
100ГДН-1 не может, у него 84дБ/Вт



[LDS]

Может быть разработка EVM, не конкретно эти динамики, но той же фирмы:

EVM HO-8821 | ldsound.info

Низкочастотный динамик. Корзина литая, алюминиевая. Диффузор и пылезащитный колпачок из бумаги, подвес тканевый с пропиткой. Магнитная система построена на кольцевом ферритовом магните. Центрирующая шайба из ткани. В керне высверлено отверстие для отвода тепла от звуковой катушки. Применялся в...

ldsound.info
