Германиевые УНЧ

[A-1]

Мегафон
На 4 транзисторах и 2 х трансформаторах
питание 9–11 В от батареи из восьми элементов А343; ток потребления в режиме молчания 80 мА; длительность работы от одного комплекта батарей –15 ч; звукоприемник — пара капсюлей ДЭМШ1-А; излучатель — 5ГДР рупорный, экспоненциальный, рассчитанный на сопротивление 20 Ом; усилитель трехкаскадный резистивно-трансформаторный чувствительностью 20 мВ на четырех транзисторах.



[Александр Бокарёв]

Отличная схема, где П214 у себя дома. Матюгальник.



[юан8]

Схема радиоприемника Спидола,Селга и тп)))) одно плохо -ОЭ



[A-1]

Схема радиоприемника Спидола,Селга и тп)))) одно плохо -ОЭ

Да в них вроде выход на гт 402
А в матюгальнике вход микрофонный
Выход на 20ом, ну и не знаю, что там по АЧХ - частоты обвалены под пищалку, или этим выходной трансформатор занимается.
Мне кажется матюгальник это хороший проект для какого-нибудь технически продвинутого харпера.
Но эти ребята кроме фирменных микрофонов максимум что используют это советские октавы
Мд41, МД 44 , md55
Звучат бытовые микрофоны с губной гармошкой не хуже фирменных



[Александр Бокарёв]

Да в них вроде выход на гт 402
А в матюгальнике вход микрофонный
Выход на 20ом, ну и не знаю, что там по АЧХ - частоты обвалены под пищалку, или этим выходной трансформатор занимается.
Мне кажется матюгальник это хороший проект для какого-нибудь технически продвинутого харпера.
Но эти ребята кроме фирменных микрофонов максимум что используют это советские октавы
Мд41, МД 44 , md55
Звучат бытовые микрофоны с губной гармошкой не хуже фирменных

В мегафонах применяются не микрофоны, а капсюли ДЭМШ, дифференциальные , для работы в условиях внешнего шума. Они не создают сигнала от воздействия внешних звуков на обе стороны мембраны и создают сигнал от звука с одной стороны , говорящего в этот микрофон. Кроме этого. сам капсюль крепится на резиновой ножке, чтобы усилитель не заводился от динамика по корпусу через микрофон .



[A-1]

В мегафонах применяются не микрофоны, а капсюли ДЭМШ, дифференциальные , для работы в условиях внешнего шума. Они не создают сигнала от воздействия внешних звуков на обе стороны мембраны и создают сигнал от звука с одной стороны , говорящего в этот микрофон. Кроме этого. сам капсюль крепится на резиновой ножке, чтобы усилитель не заводился от динамика по корпусу через микрофон .

Точно, мне же нужен такой капсюль чтоб пропускать его через дисторшн и петь в него



[юан8]

Там качество не очень,для телефонной связи https://eandc.ru/catalog/demsh/



[Alex10]

Точно, мне же нужен такой капсюль чтоб пропускать его через дисторшн и петь в него

Танковые шлемофоны или гарнитуры зеленых р/станций неужли не надевали.



[юан8]

В танковых ларингофоны,они к шее прижимаются и от ее вибрации работают,а на звук из пространства не реагируют
Хотя в танковом шлеме петь-неплохой образ)))тем более сегодня актуально)))



[Alex10]

танковом шлеме петь

Нет ничего невозможного, если решиться.



[Александр Бокарёв]

Танковые шлемофоны или гарнитуры зеленых р/станций неужли не надевали.

Ларингофон товарищу в помощь, шоб успокоился.



[АВК]

Ой, не напоминайте об этом изделии!

Вы ими когда нибудь пользовались ?
Болтаются, от вибрации голос дребезжит, а притянешь, так шею передавливают.
Это в военной авиации - угольной конструкци.
А вот в Аэрофлоте были на капсюлях ДЭМШ....

***************

Ладненько, у меня вопрос по существу - кто нибудь, где нибудь выкладывал МОДЕЛЬ для ЛТСпайса - германиевых усилителей ?
Желательно кокого то из творений Беслика.



[Александр Бокарёв]

Ой, не напоминайте об этом изделии!

Вы ими когда нибудь пользовались ?
Болтаются, от вибрации голос дребезжит, а притянешь, так шею передавливают.
Это в военной авиации - угольной конструкци.
А вот в Аэрофлоте были на капсюлях ДЭМШ....

***************

Ладненько, у меня вопрос по существу - кто нибудь, где нибудь выкладывал МОДЕЛЬ для ЛТСпайса - германиевых усилителей ?
Желательно кокого то из творений Беслика.

Разумеется, как пытливый начинающий р-любитель, я первым делом разобрал эти самые Ла-5 что ли, нашел внутри угольный капсюль, потом включил его к усилителю, приложил к шее, содрогнулся услышанным и выкинул в мусорку.
Зато дивный мягкий кожаный шлем с ТОН-2 внутри внутри долго служил ,как самые удобные в мире наушники.



[АВК]

Ну да, именно ла5.
Валяются где то со времён молодости, когда я летал....
Помню, особый шик - бежевого цвета кожа, а вот чёрные не котировались.



А что насчёт модели германского УСя ?



[АВК]

Шлемофон ????

Ну, батенька, вы и извращенец....
В жару в нём жарко, зимой, в летнем без меха - холодно....

А вот резиновые чакши с ушей я снял и соорудил наушники. Где то валяются с Брежневских времён.

А что насчёт модели ?



[Святослав_]

А зачем модель, если усилители есть "в железе"?
Модель ведь только приближение, ближнее или дальнее.
Смотрел "усилители Беслика" на германии. Тот же v30 типичная, стандартная схема середины 70-х.



[АВК]

В железе да, есть - валяются где то лет 40 с лишним с последнего включения - Лидер303 и Соната 308.

А модель можно ПОТЫКАТЬ, изменить, усовершенствовать.
И всё это с графиками и прочими получаемыми параметрами.

Есть идея по улучшению Беслика, а вот натыкивать модель - лень, на старости годов то....
Всеж там не пара деталей.

Так что счастье всех германолюбов зависит от наличествования исходной МОДЕЛИ - для дальнейшего творчества.



[Святослав_]

Короче, подход ясен - моделирование ради моделирования. Виртуальное "германолюбие".
А ведь те же УМ "лидера" и "сонаты" можно потыкать паяльником. Измеряя по ходу.
Куда точнее и реальнее будет.
Подход 60-х и 70-х известен, компромисс между экономичностью и качеством.
Если пожертвовать экономичностью, уже можно накопать качества.
Грубо говоря, при опыте в десятки лет, "модели" должны уже быть в голове



[Александр Бокарёв]

В железе да, есть - валяются где то лет 40 с лишним с последнего включения - Лидер303 и Соната 308.

А модель можно ПОТЫКАТЬ, изменить, усовершенствовать.
И всё это с графиками и прочими получаемыми параметрами.

Есть идея по улучшению Беслика, а вот натыкивать модель - лень, на старости годов то....
Всеж там не пара деталей.

Так что счастье всех германолюбов зависит от наличествования исходной МОДЕЛИ - для дальнейшего творчества.

Насчет "улучшения" схемы Беслика или другой, какой угодно.
Любая рабочая схема - результат труда , работающий и выдающий максимум. Как альпинист на вершине горы. Шаг в сторону - пропасть. Так что- "тщительнее надо, ребята!"



[юан8]

Улучшать германиевые усилители можно лишь меняя транзисторы на более качественные,а где их взять?проще и дешевле 5198/1943 купить результат будет намного лучше,

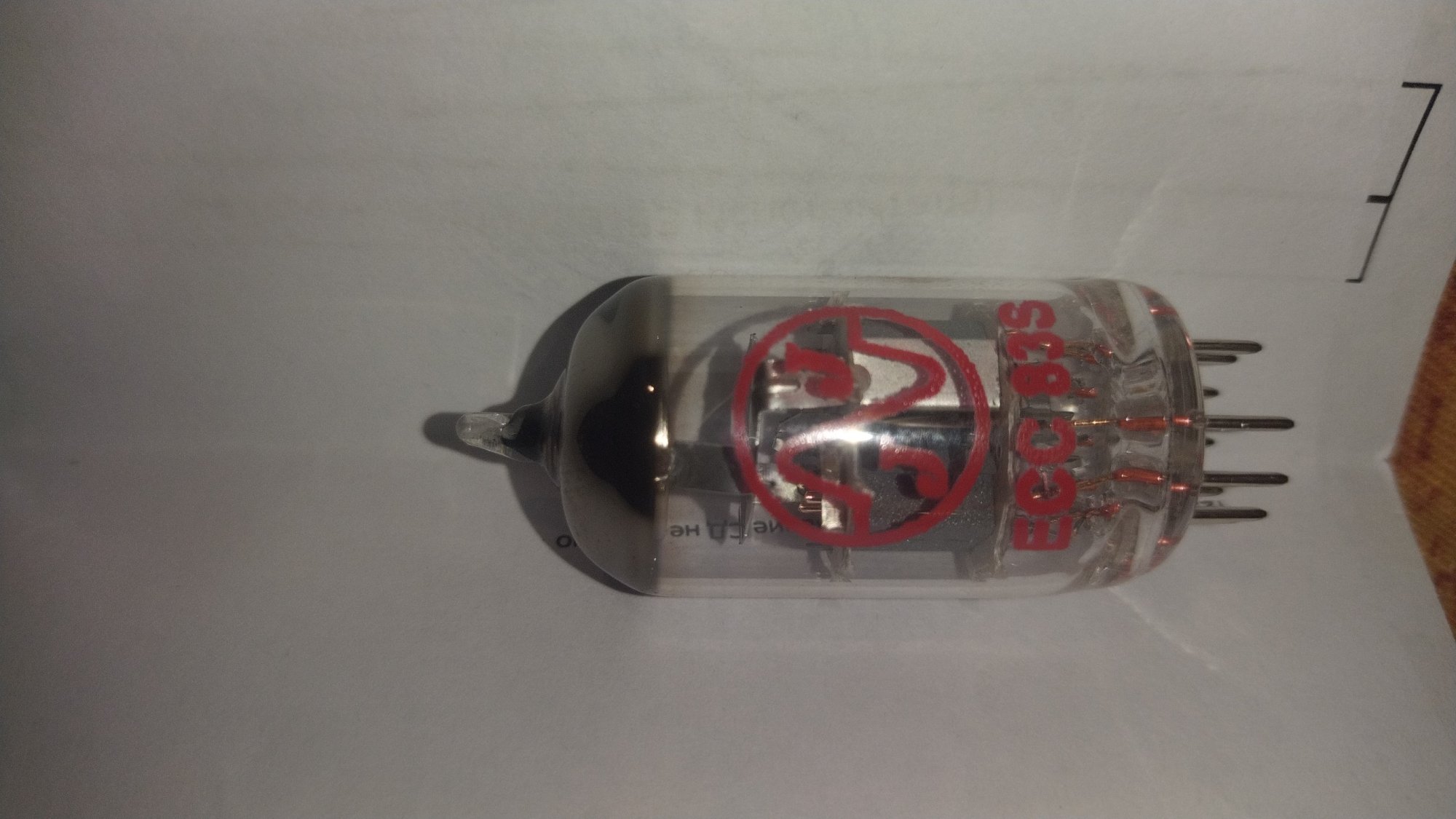

Вы лучше ламповый РР соберите,транс намотайте ,у Вас Я понял запасы железа огромные))))есть из чего делать.А тут каждый резистор или кондёр в три шшкуры дерут и покупать в лом,ТК дома осталось полтонны железа всякого,даже катушка 2кг Литцендрата Лэшд 64*0,07мм,сейчас наверное золотой по цене и ламп два чемодана вот и остаётся симулировать.....



[АВК]

Обьясняю - приборов, напряжометр, амперметр и самая простая древняя китайцзская "цешка" неизвестной точности, стрелочная.

Осцилографы ДАРИЛИ и не раз, да и прочие приборы.
НО не взял, ибо некуда, умения работы с ними нет и в те годы ничего не паял.
Я паял много в ПЕРВОЙ половине 80х годов.
Потом мало до 1992. Потом - последний рывок в 1997.
И всё.
Сейчас начал с теоретической части, поскольку паять - РАЗЛОЖИТЬСЯ С КОМФОРТОМ пока негде....

Так что начинать МНЕ надо с симулятора, в нём познать особенности схемы, что и насколько можно менять и какой ПРИМЕРНО результат получится.
А уж паять - то да, имеющимися приборами я МОГУ выставить полпитания на выходе и ток покоя выходников.
Это я умею.
И не более.

Так что с ХОТЬ КАКОЙ моделью германиевого УСя ?



[Александр Бокарёв]

Обьясняю - приборов, напряжометр, амперметр и самая простая древняя китайцзская "цешка" неизвестной точности, стрелочная.

Осцилографы ДАРИЛИ и не раз, да и прочие приборы.
НО не взял, ибо некуда, умения работы с ними нет и в те годы ничего не паял.
Я паял много в ПЕРВОЙ половине 80х годов.
Потом мало до 1992. Потом - последний рывок в 1997.
И всё.
Сейчас начал с теоретической части, поскольку паять - РАЗЛОЖИТЬСЯ С КОМФОРТОМ пока негде....

Так что начинать МНЕ надо с симулятора, в нём познать особенности схемы, что и насколько можно менять и какой ПРИМЕРНО результат получится.
А уж паять - то да, имеющимися приборами я МОГУ выставить полпитания на выходе и ток покоя выходников.
Это я умею.
И не более.

Так что с ХОТЬ КАКОЙ моделью германиевого УСя ?

Про модель не ко мне.



[АВК]

Ну, мало ли....
Вполне может быть, что кто то, из читающих тему про германий, имеет ТАКУЮ модель.
Может выложит для всеобщего пользования....
