Корпуса ламповых усилителей

[Александр Рудиков]

Очень даже и даже очень.
Только по традиции, корпуса плоский параллелепипед (язык сломаешь). Как такой корпус в комплексе будет выглядеть с другими коробочками, не факт.

Сейчас хочу на 6П36С в таком же примерно корпусе воплотить усилитель который пока ... Вашими советами отработан в макете..Время вот только...

Я собирал схему усилителя на 6п43, а знакомый своему другу на 50-летие сделал этот закрытый корпус 150х380х300...



[Fon]

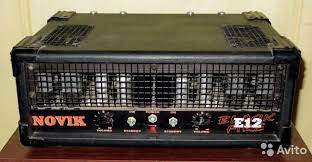

вот есть готовый, но он вблизи такой страшный, стоит в гараже для отопления.



[germes]

Усилители и ф/к с БП.



[Aleph]

Попались на днях



[Святослав_]



[germes]

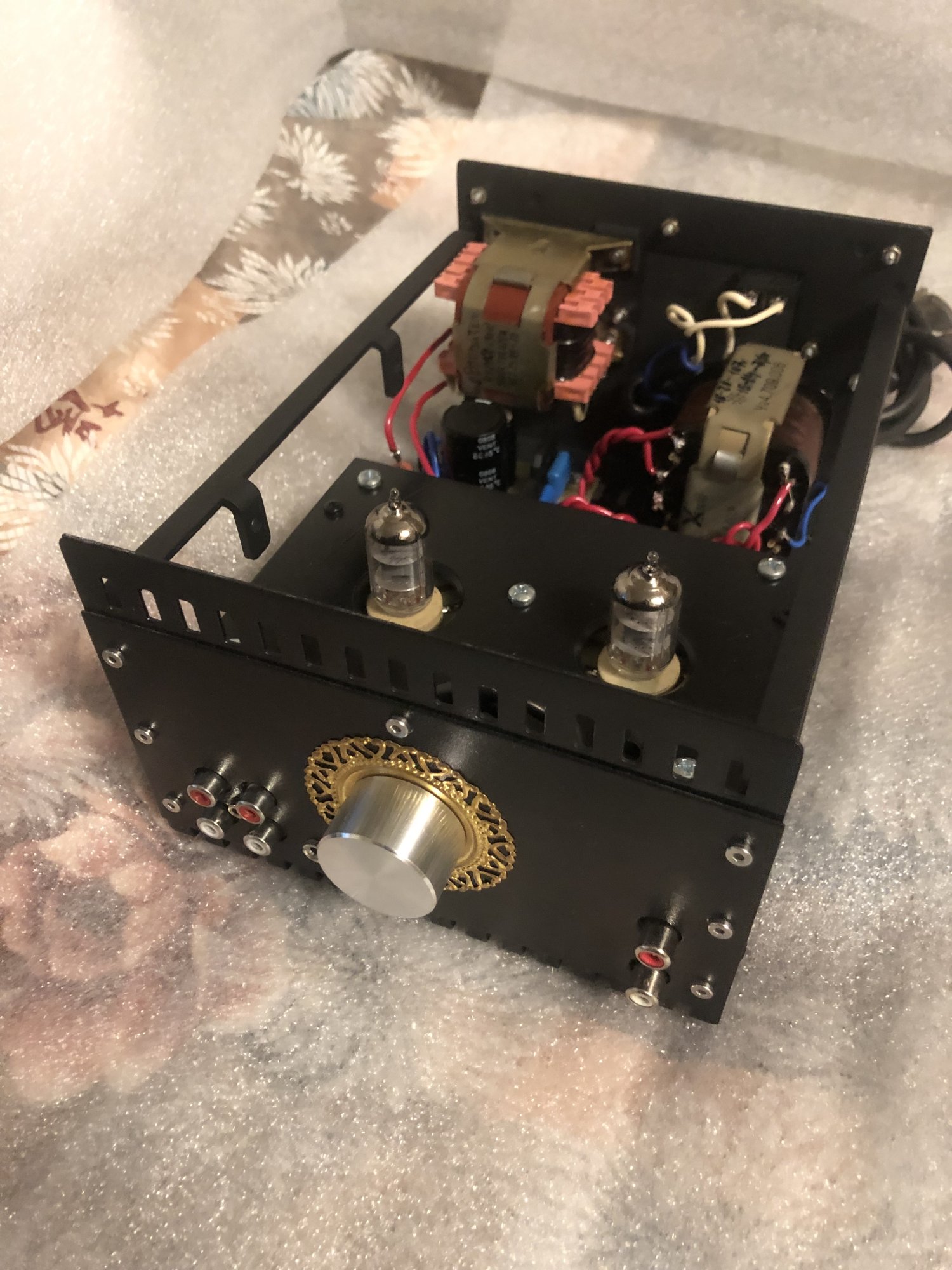

Ламповый предусилитель.



[Anatolii]

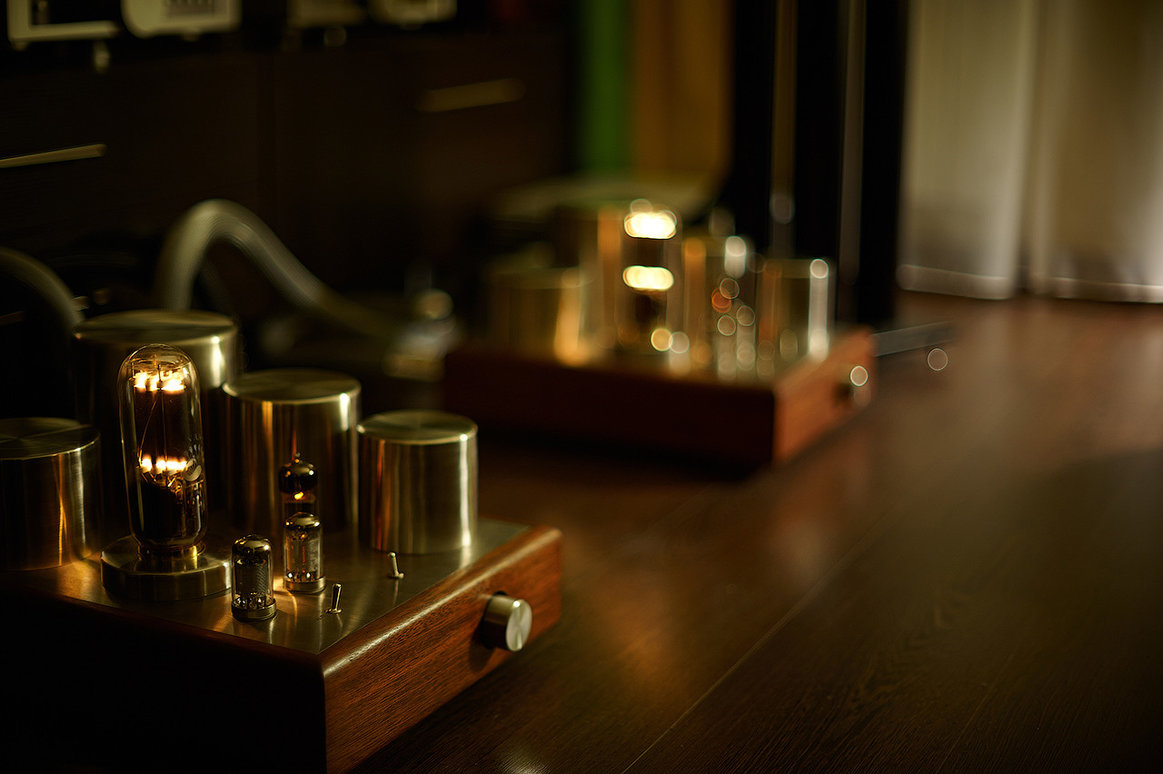

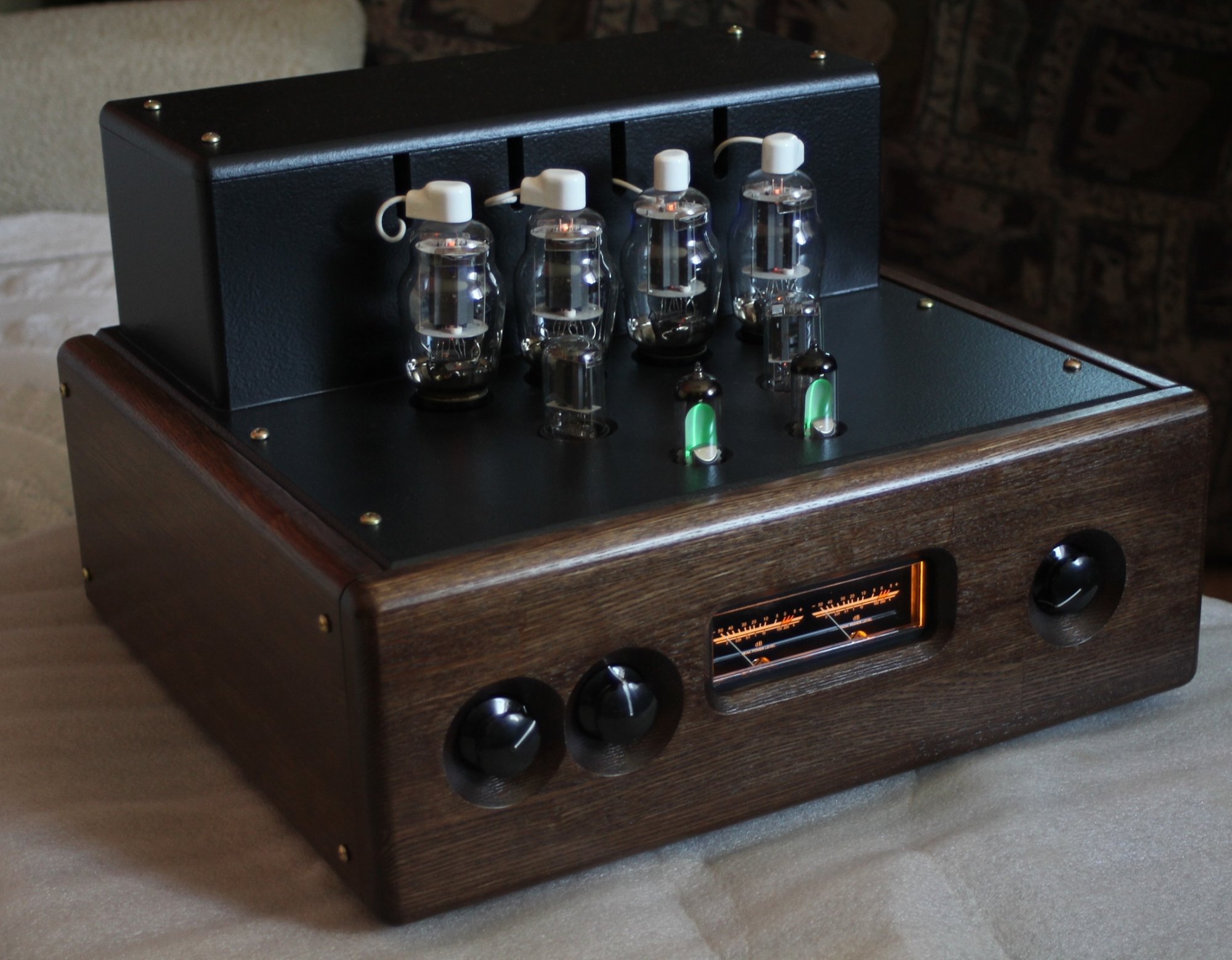

Некоторые мои работы .



[Shef]

Из последнего чего произвело впечатление это вот, ооченные крутизна и новизна:

Для тех из нас кто не в курсе: под вышеупомянутыми в топике кастрюлями содержится "нае%и ближнего".. да и кастрюли не в тренде уже



[Сергей Русаков]

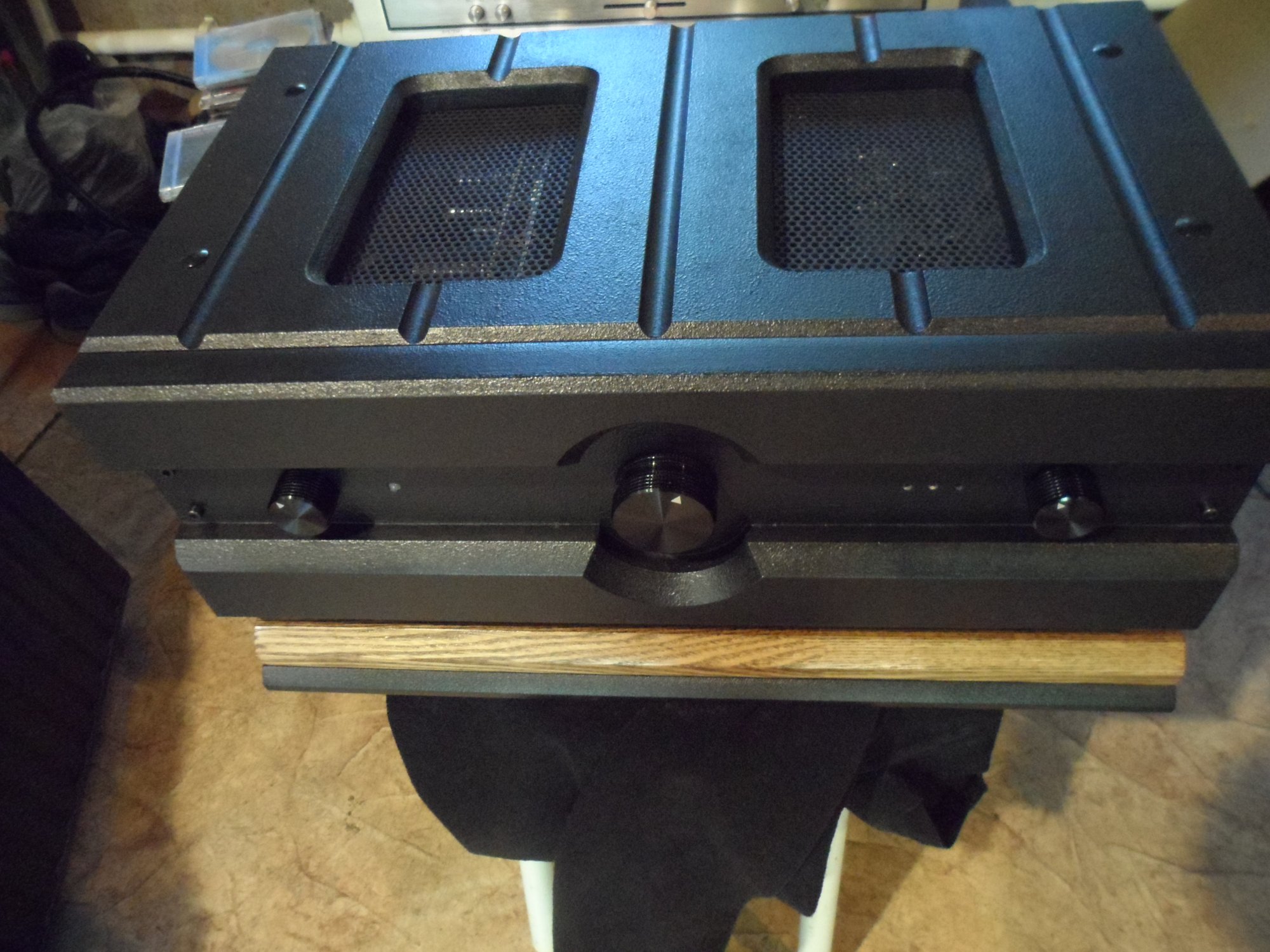

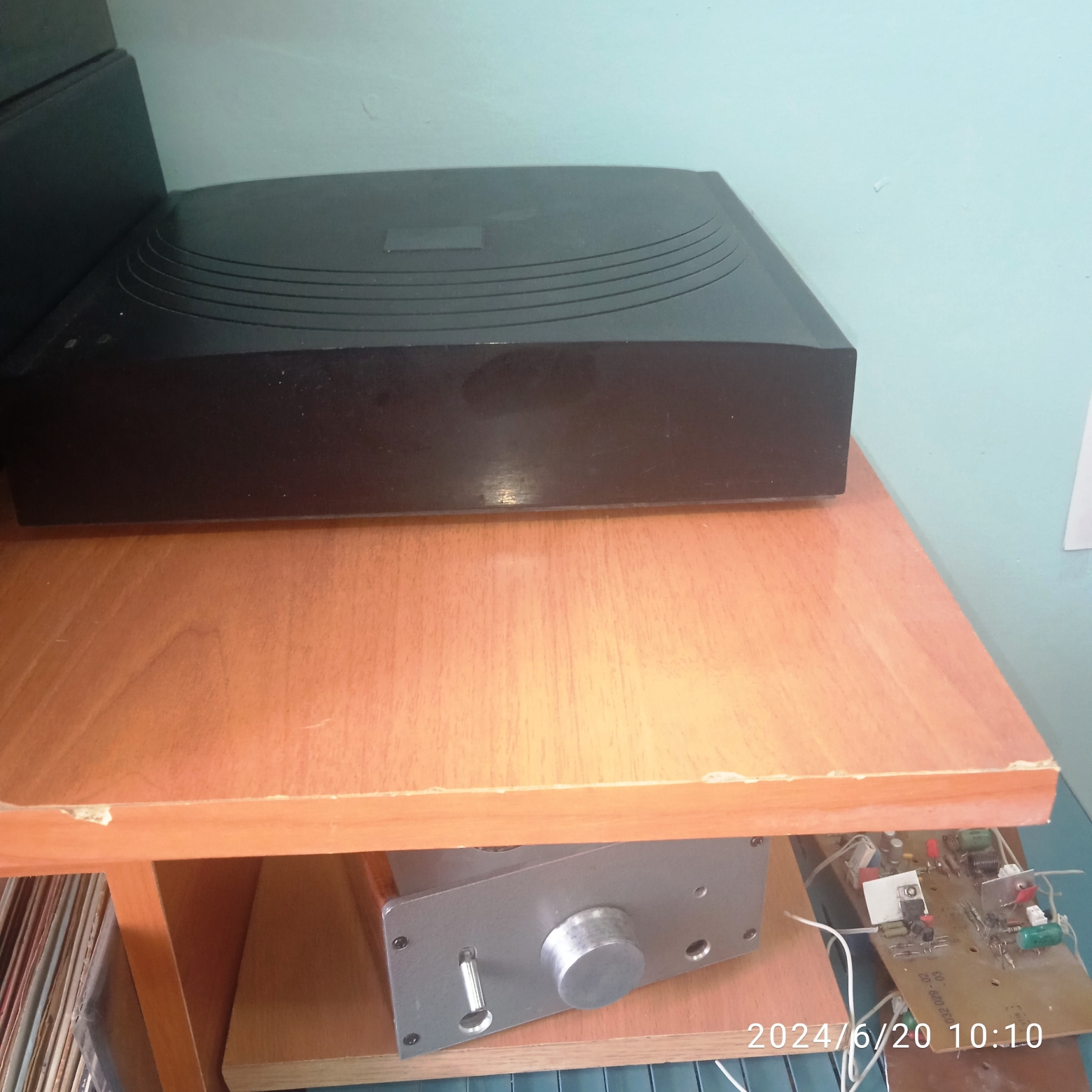

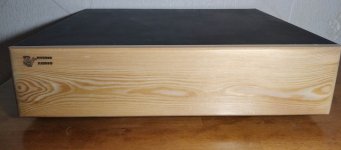

Красиво сделан. Интересно впадина по центру имеет какое то функциональное значение или только "дизигн". Если себе б, то я за выпуклость вместо впуклости. И пыль легче пипидастром сметать 🙂. и кнопка включения выпуклая б...



[Shef]

На фото в этом месте видны чёрные прорези - очевидно, вентиляция. Аналогичные на другом, сверху на боках кожуха транцов.
Прорези, надо сказать, довольно неплохой арт.

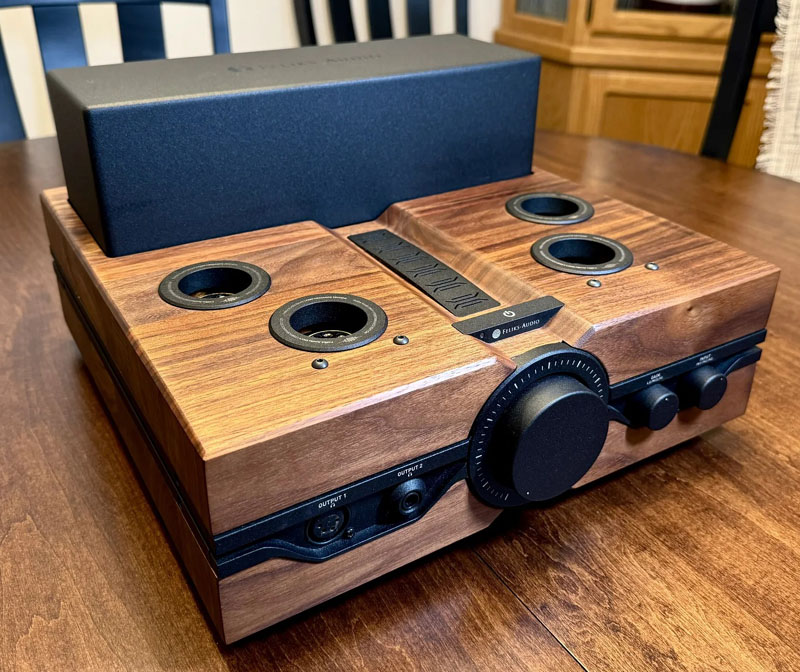

ФирмА называется Feliks, подозреваю делает кто-то из наших, ну или в вост.Европе. Я бы такой пустой корпус купил не глядя. Готовый аппарат весит почти 6 тонн, это телефонный усилок.

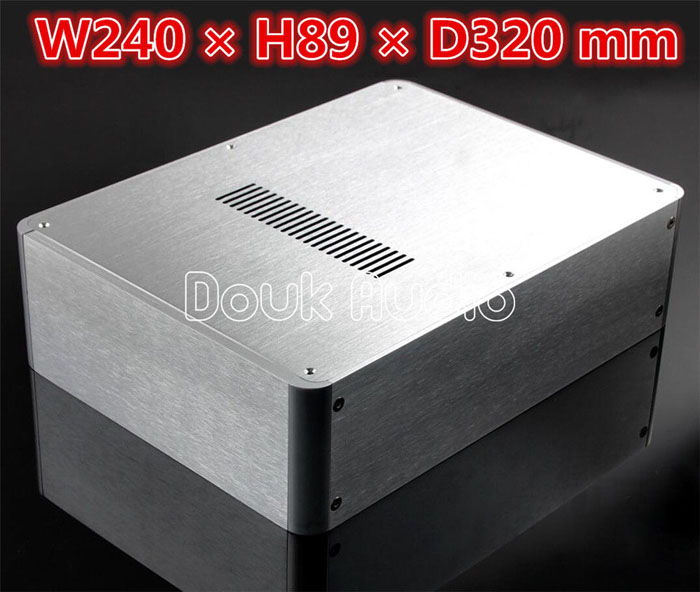

Думаю, подлежащий металлический корпус - что-то навроде вот этого, если хорошенько поискать на алишке:

А ребята уже добавляют дерево, ну и усё унутреннее.

Можно по пути попроще, взять вот такой и "облагородить":

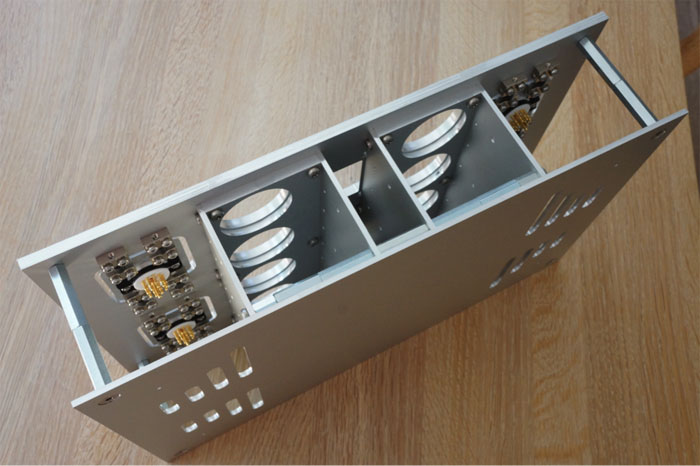

Если совсем просто, то можно склепать основу из стандартных люменевых профилей (давно в голове такая идея) и аналогично общить деревом:



[Сергей Русаков]

Пилил давно-давно телефонный, стоит вот передо мной на работе...не подумал про пыль..а она есть 🙂



[Shef]

Кстати, супер-лёгкий вариант: купить какой-нить сетевой свич (хаб), у контуперщиков наверное за 50 деревянных найдёте неисправный, и обшить его деревом по вкусу.
Вот например ДЕЛЛовский стандартного размера под рэк, он стальной - с экранированием будет всё тип-топ, внутри места более чем достаточно, и когда он собирается - получается очень прочный, я 50-60 КГ оборудования на такой наваливал:



[Сергей Русаков]

Кстати, супер-лёгкий вариант: купить какой-нить сетевой свич (хаб), у контуперщиков наверное за 50 деревянных найдёте неисправный, и обшить его деревом по вкусу.
Вот например ДЕЛЛовский стандартного размера под рэк, он стальной - с экранированием будет всё тип-топ, внутри места более чем достаточно, и когда он собирается - получается очень прочный, я 50-60 КГ оборудования на такой наваливал:

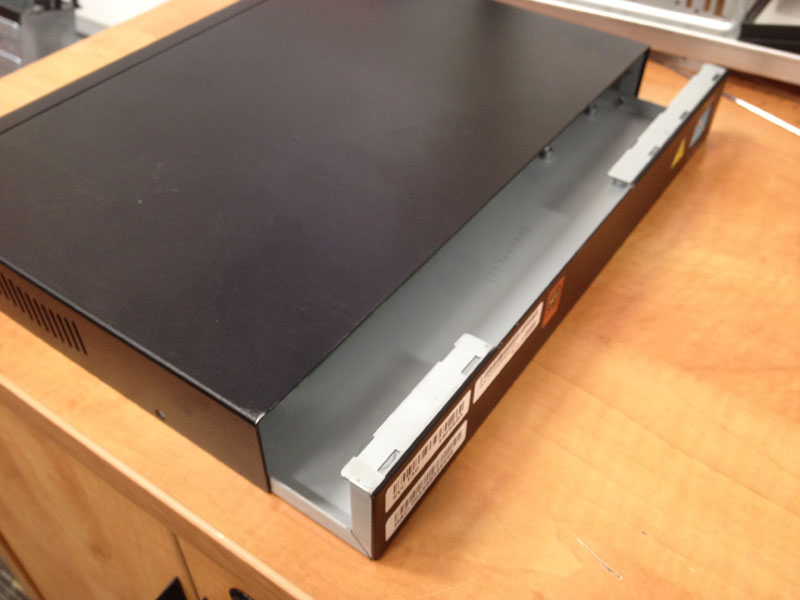

Посмотреть вложение 101725

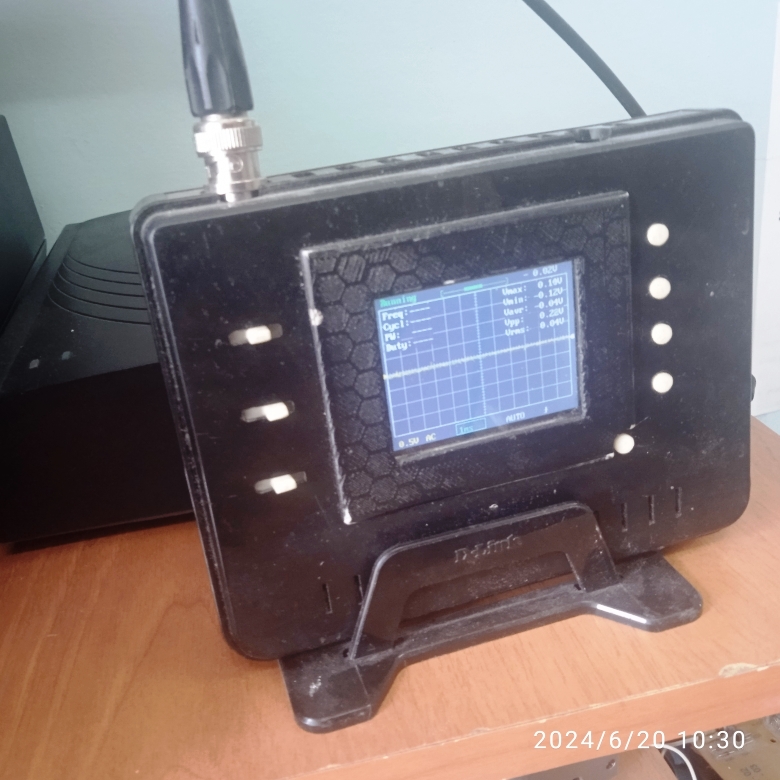

компьютерное - это постоянно. Корпуса старых системников. металл приличный. гнется хорошо...да и модемы-роутеры пригождаются:



[Anatolii]

Е

Еще несколько моих работ .



[Anatolii]

Все делается вручную , долго .но делается



[Anatolii]

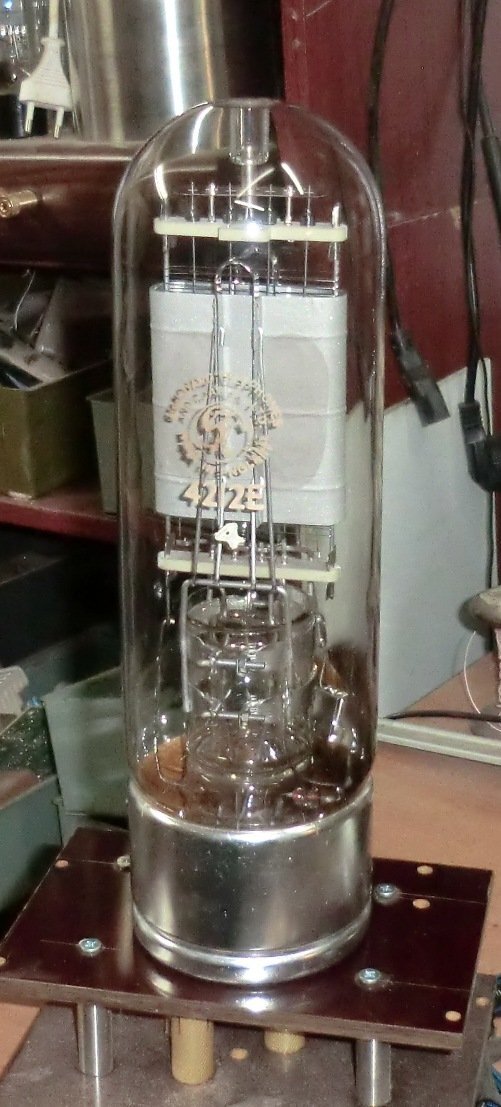

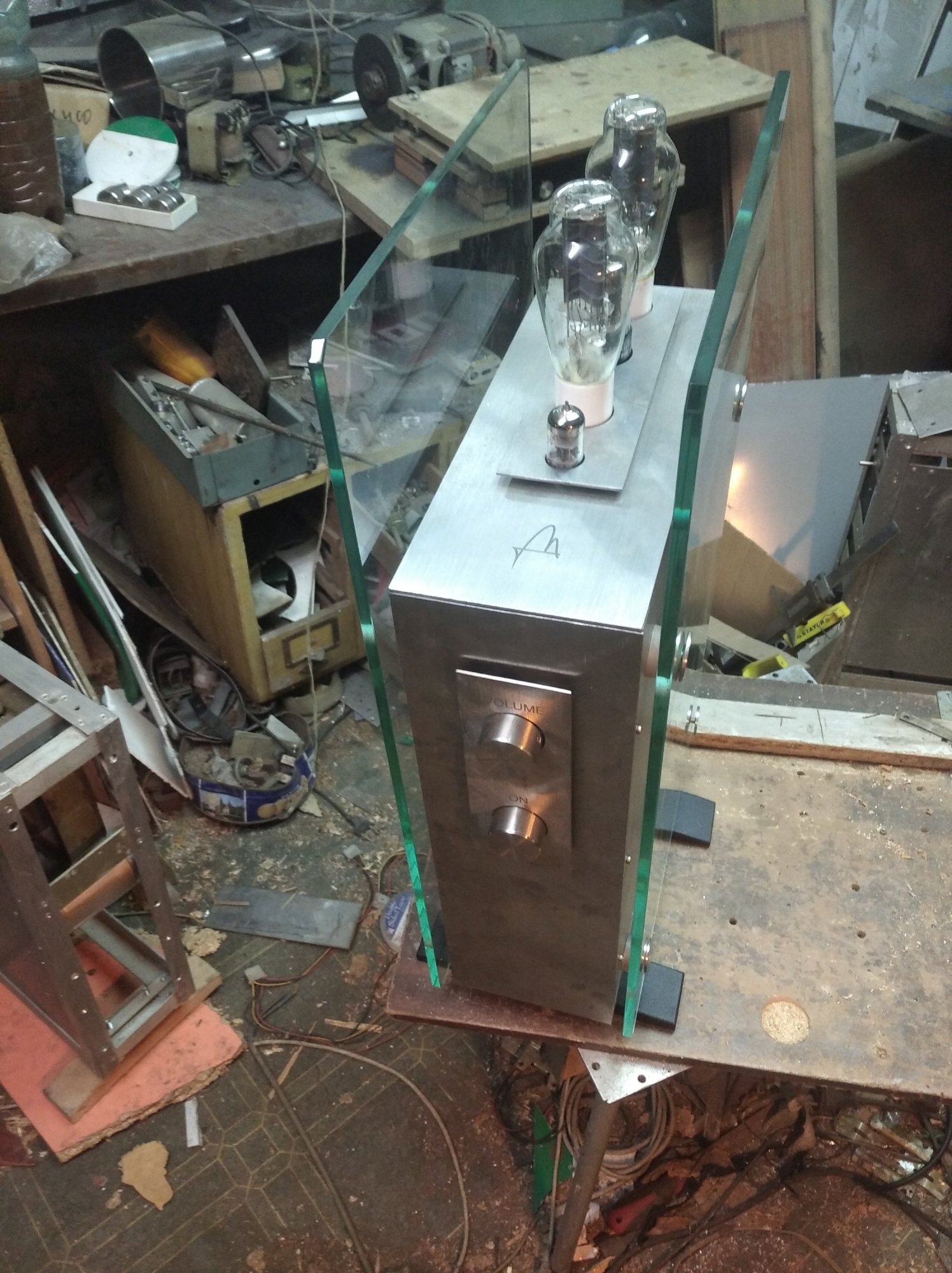

Оч знакомая лампочка, на выставке в 2006 году Саша Конышев такую привозил вместе с прочими, есть фото , товарищ держит это чудо в руках .

Я намотал для нее выходник на 1 квт железе . А. Резвой помогал с расчетами . . Анодное будет 1600 в . допустимо 3 кВ . но побоялся . Вт 50- 60 должно быть это однотакт !

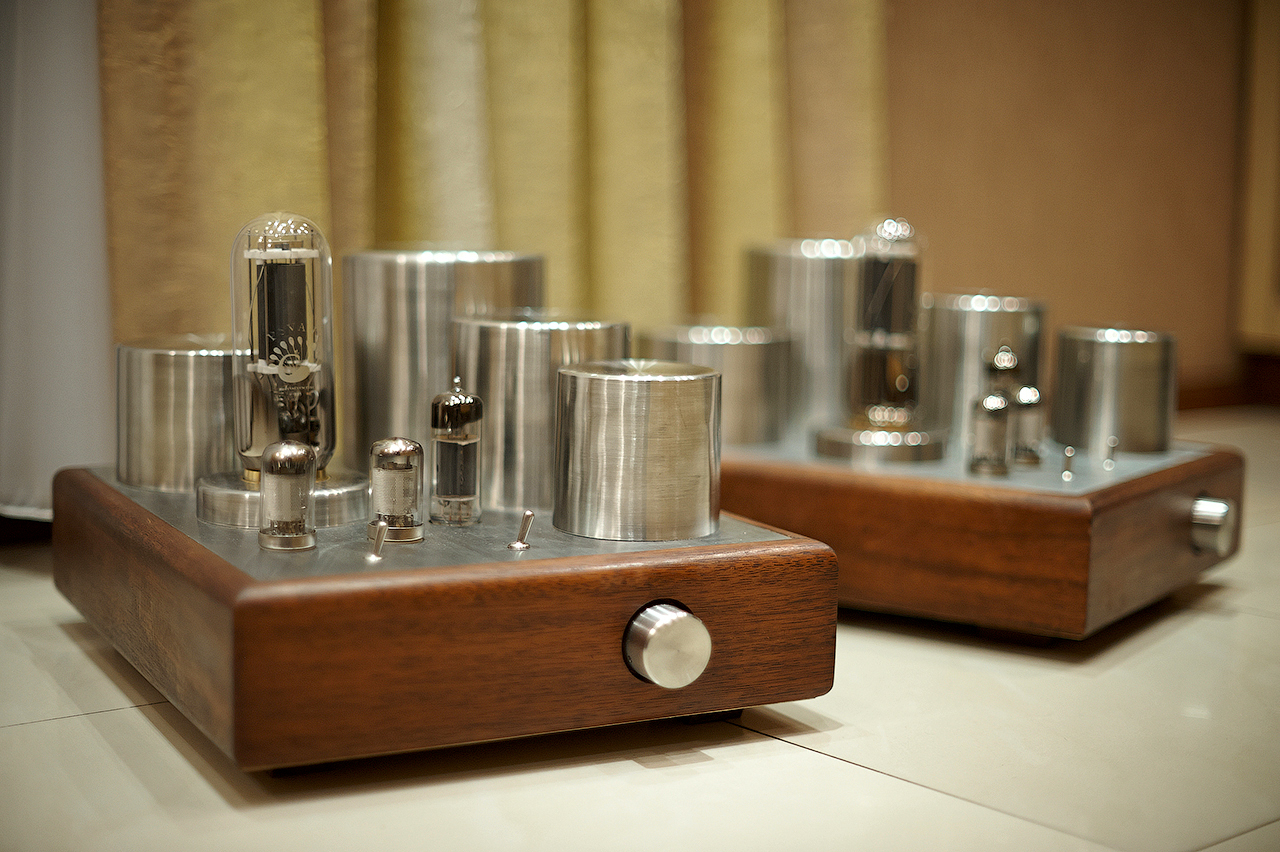

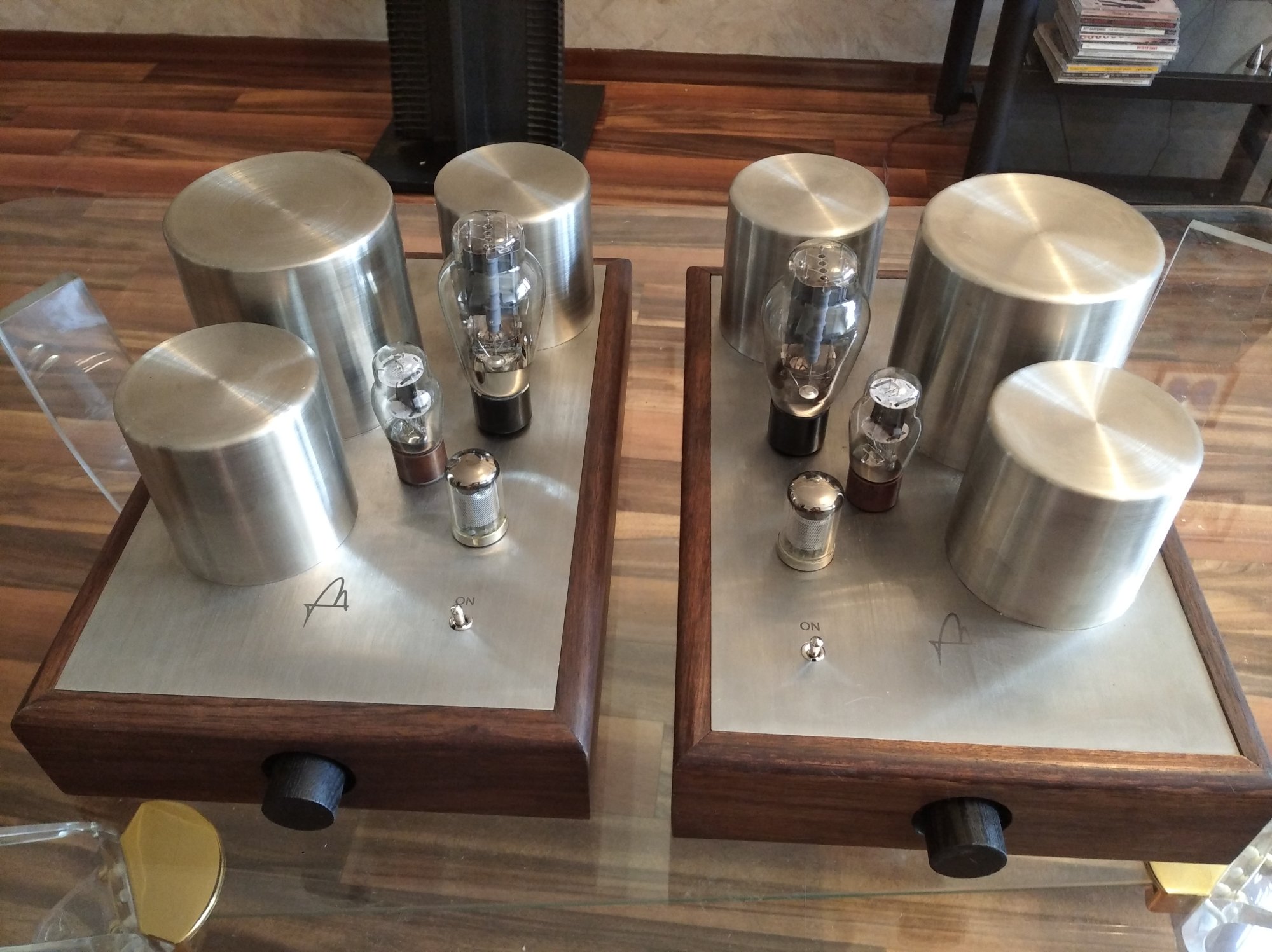

Практической пользы от таких стаканов ноль только дизайн. Стакан это экран, а экран должен быть магнитным. А алюминий и нержавейка (пищевая) работать как экран работать не будет. Так что нужно только железо! Для эстетики можно покрасить, покрыть хромом ну и т.д.

Позвольте не соглашусь . конечно дизайн прежде всего . Дешево и сердито . Я не мог найти производителя , который смог бы мне наделать кожухов в нужном мне колич. и что бы нравились . Те кожуха нерж. у меня которые магнитятся немного . на фото корректоры с силовиком сверху , так там фон с ним меньше чем без него .И еще вы не полностью владеете инф. между кожухом и трансф есть место . Внутрь я наматываю ленту из того же перм или беру ленту от железа тороид. трансф . так шта .... И еще добавка может вам попадались силовые трансф. обычно японские как правило . сверху обмоток , и железа виток медной полосы . , при чем концы пропаяны - зачем ? у японцев медь? и не 5-8 мм железа . . ... на наших встречал ленту из алюм . а на трансф тп 100 экран поверх из стали прим. 0,5 мм



[Rezvoy]

Заказали мне на базе усилителей Анатолия Биамп и хозяин уговорил всё покрасить в черный цвет. Плюс пред добавил.



[Rezvoy]

Ка-то так:



[Rezvoy]

помехи ловит не сама лампа, а дурацкий монтаж , вершина которого -деревянная коробка без экранировки и тянущиеся от края до края сопли .
Хотя, высокого чутья схемы наводят и на лампы без колпачков. А китайские товарищи радостно предлагают красивые панельки под пальчики , для печатного монтажа и без всякого экрана. Налетайте, граждане. У нас недорого. Потом чешите репу и жалуйтесь на форумах.

Да ладно, в УМ при двух каскадах в 90% вообще экранировать ничего не надо. А в 3х каскадных - входные цепи и ... межкаскадные конденсаторы между первым и драйвером. В моём случае весьма комично пришлось делунды обмотать медной фольгой.

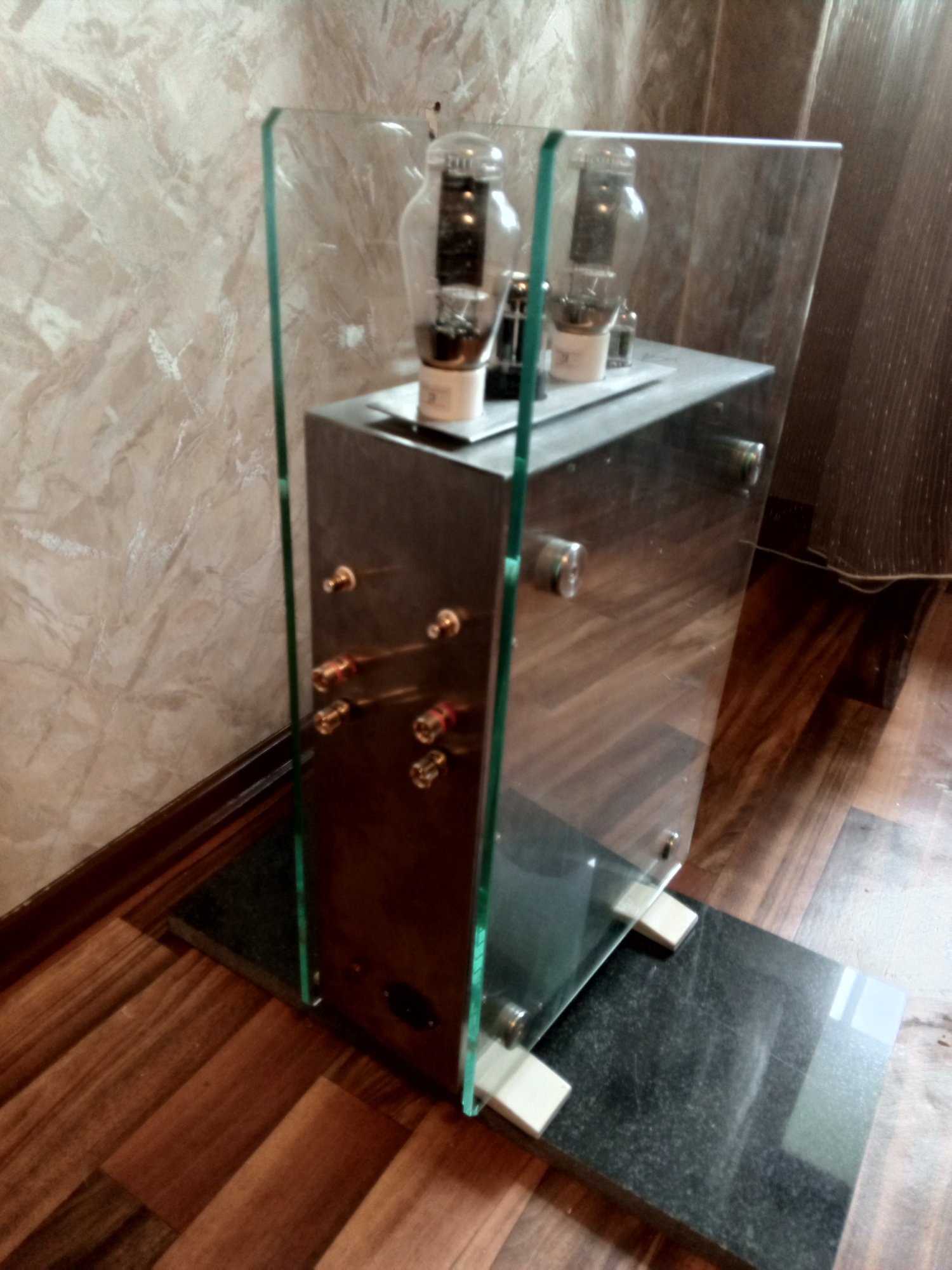

Стеклянные корпуса интересны. А изнутри пескоструйка? Иначе всё пороха напоказ. Или просто покрашены?

Там только верхние фальшпанели из стекла, кожух корпуса - крашенный текстолит ( металлизированный). Согласовывалось с дизайнером заказчика.

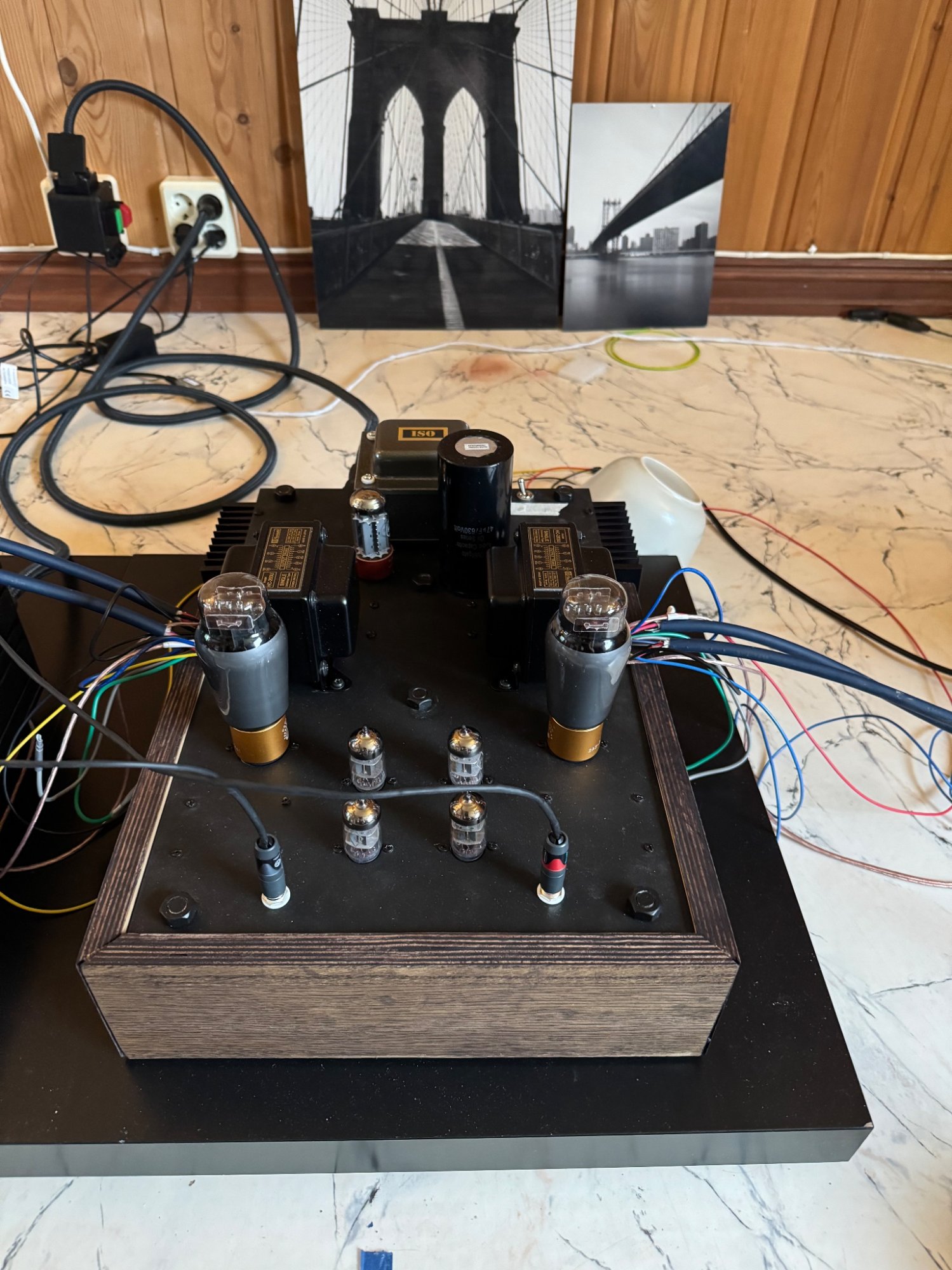

Вот это было собрано на фанерке с обечайкой из уголков. Отлаженный макет для дальнейшего переноса в корпус. Никакого фона, никакой наводки.



[Rezvoy]

я про корректоры ващета...

Корректоры это не ко мне, а ДАК с дифференциальным токовым выходом и ламповым выхлопом вот:



[Александр Бокарёв]

Вот пацанский корпус для корректора.Металл,не эти пластиковые Иппономатери



[Сергей Ал.]

Продам корпус лампового усилителя. Без ламп, панелек (обсуждаемо), регулятора громкости (обсуждаемо). Внутренние размеры приблизительно 40 х 26,5 х 6 см, кожухов 17 х 12,5х 11,5 и 21,5 х11,5 х10,5 см. Изготовлен из шпонированного МДФ.
На фото один из вариантов собиравшегося в этом корпусе усилителя.
12,5 т.р. плюс пересыл.
Цену и комплектацию можно обсудить.
Находится в Оренбурге, отправлю ТК.



[Ole!]

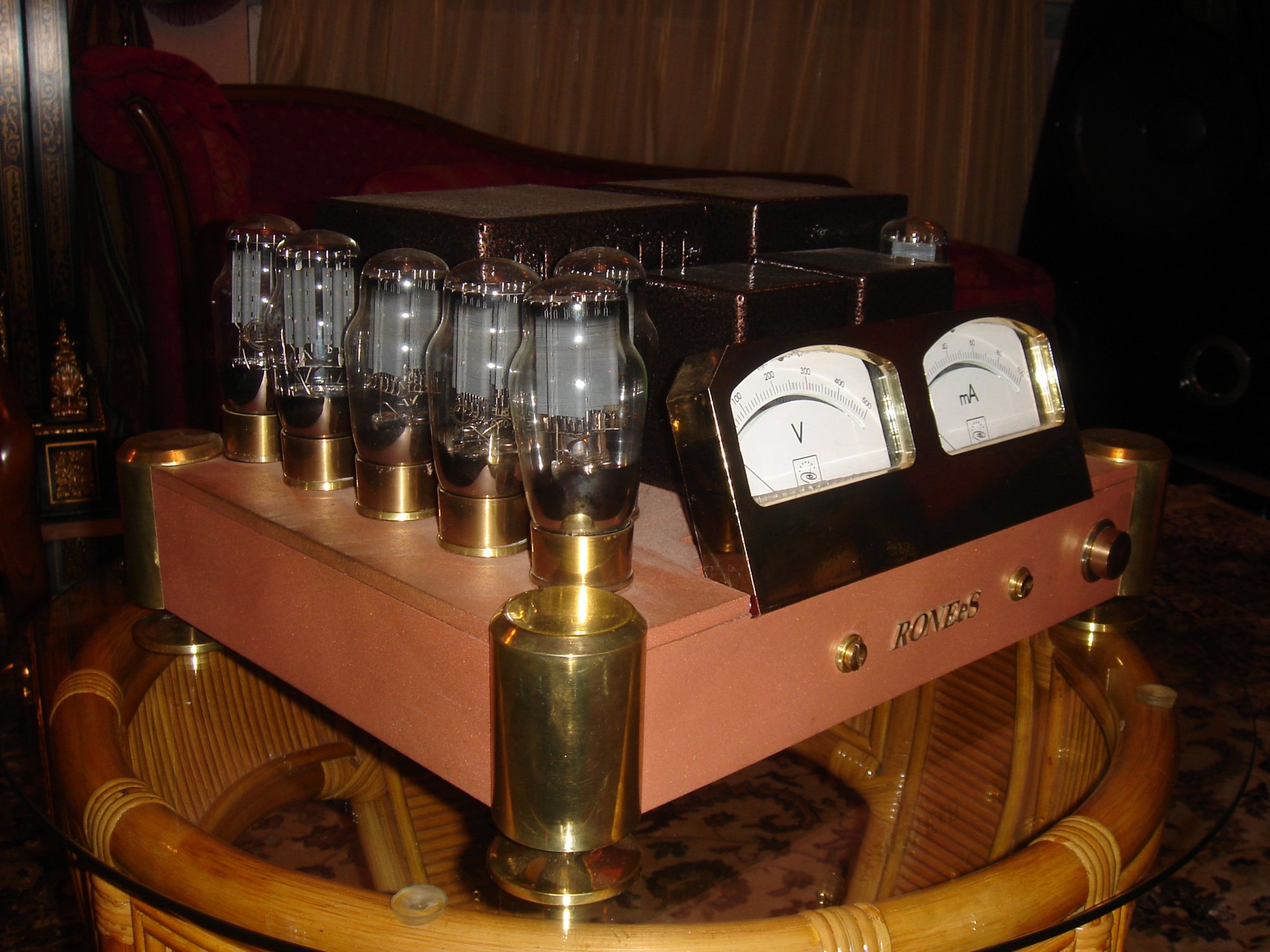

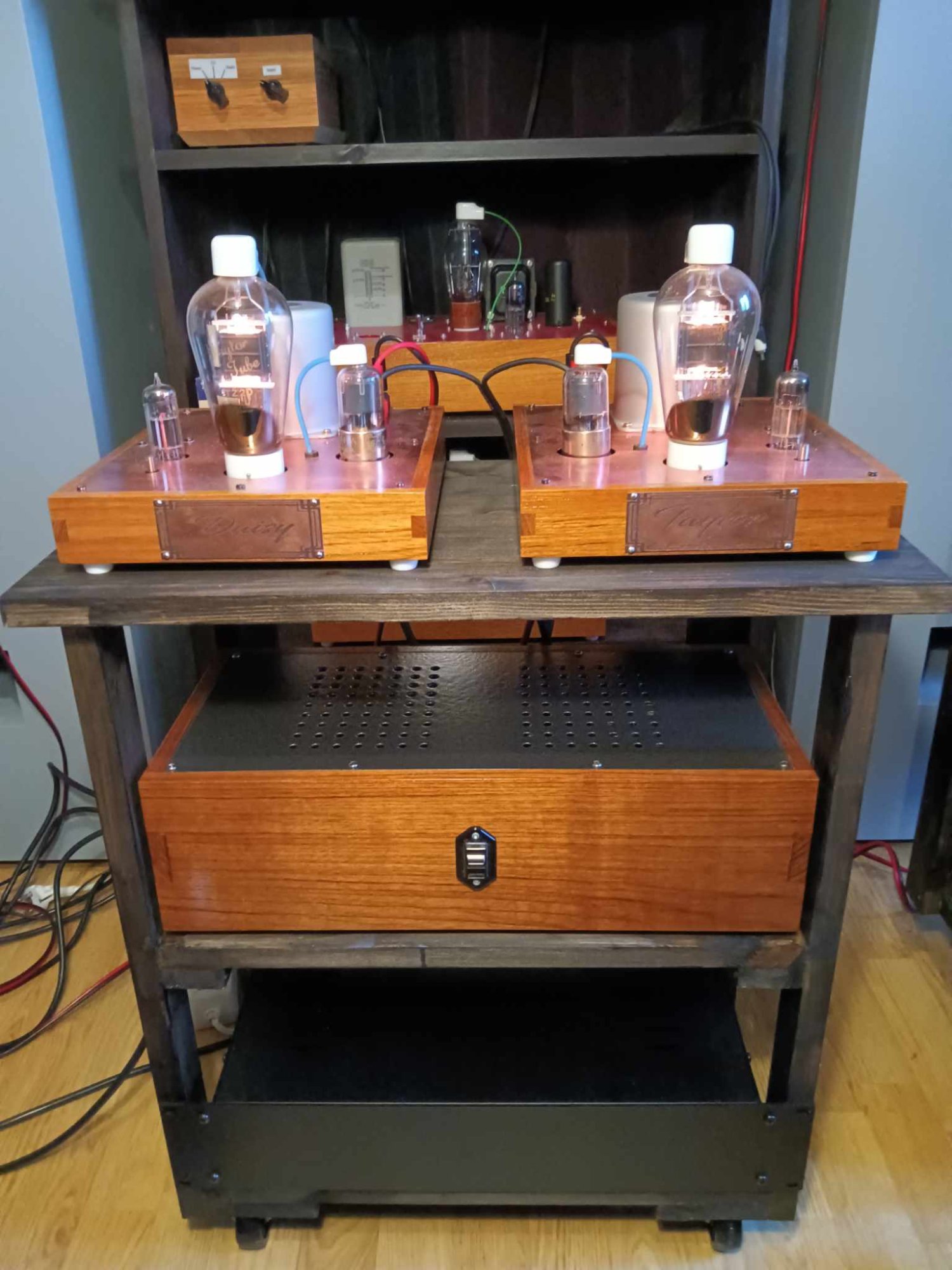

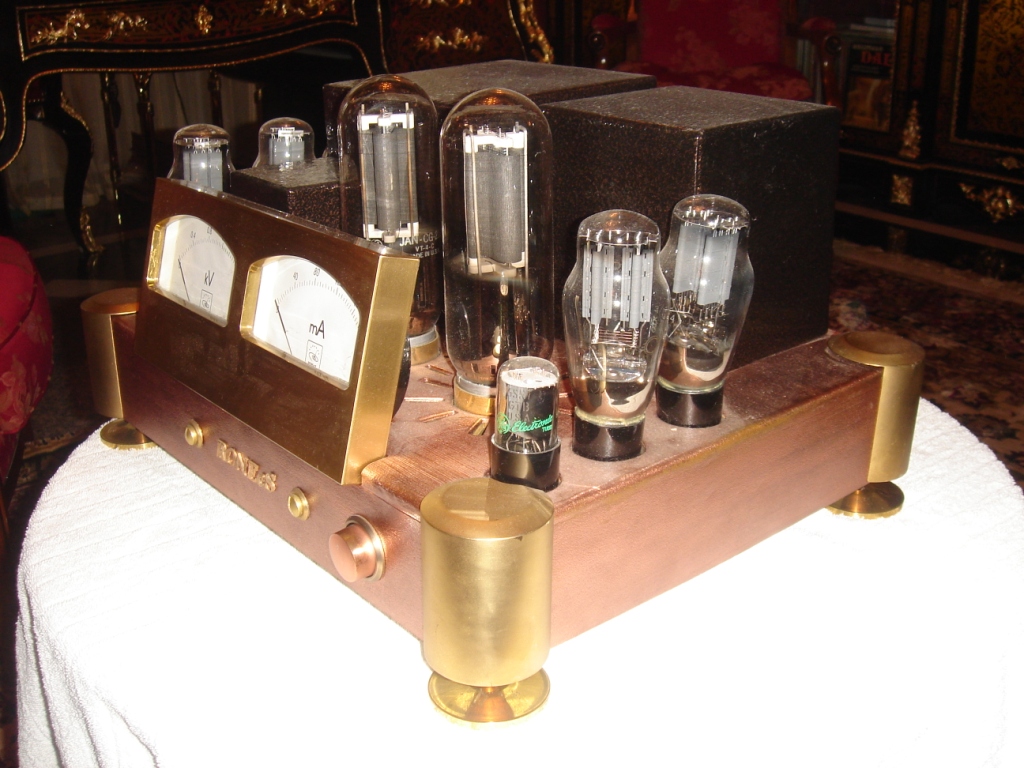

"Красивый и недорогой корпус получается из медных пластин толщиной 10мм и фрезерованных латунных стоек , скрепляющих их по углам, а также несущей медной плиты 12 мм толщиной"
Прошу полюбоваться

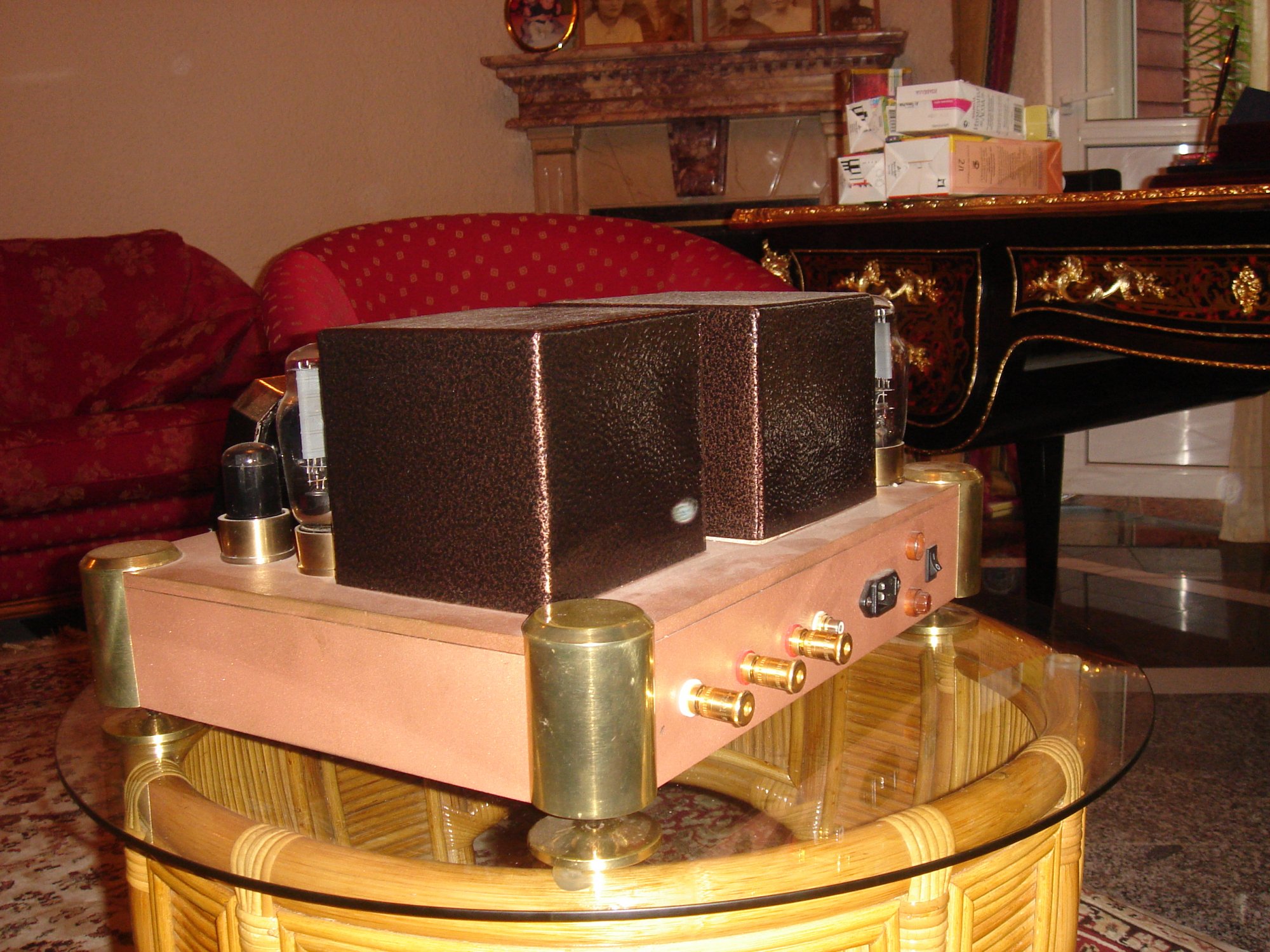

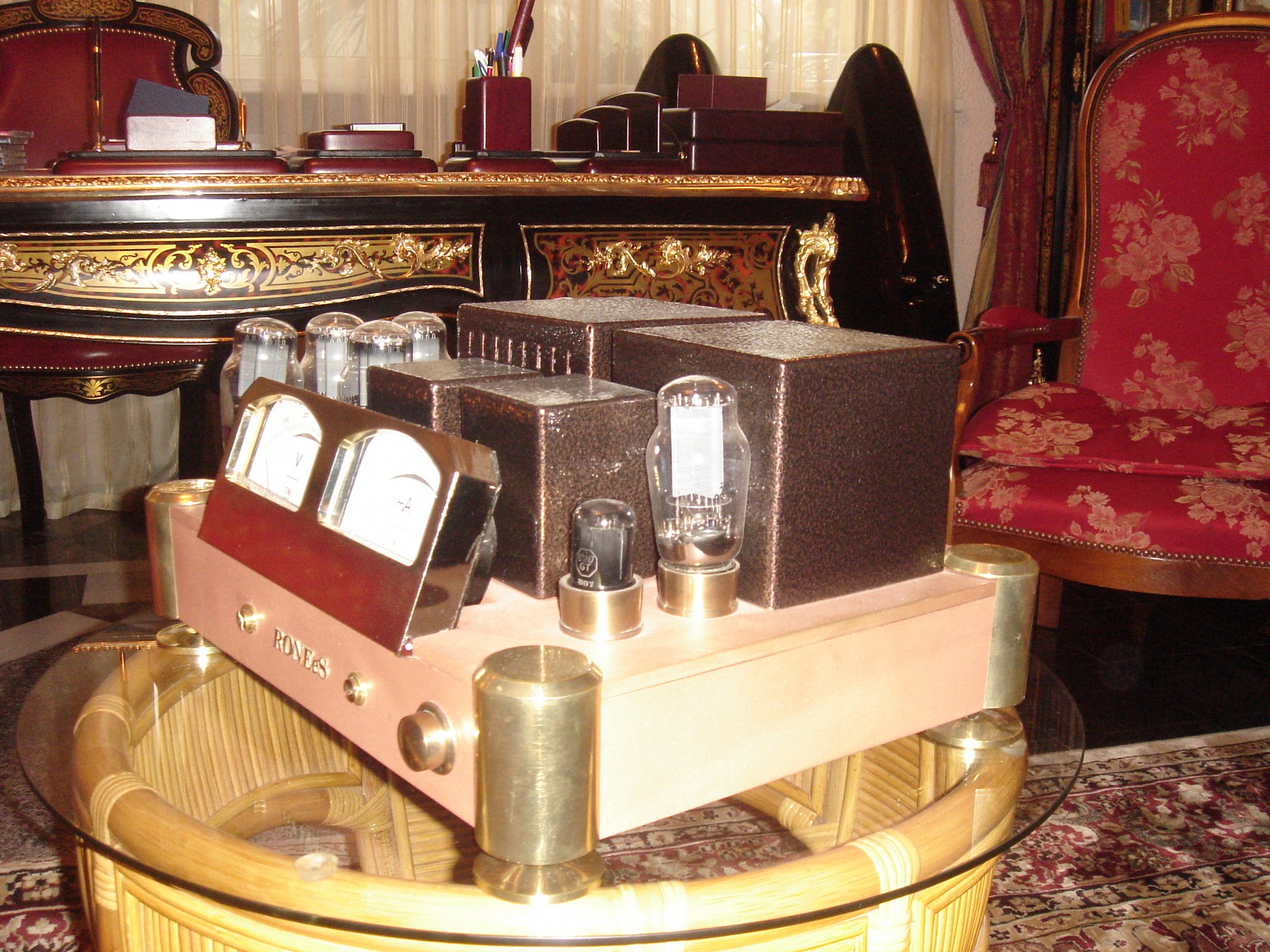

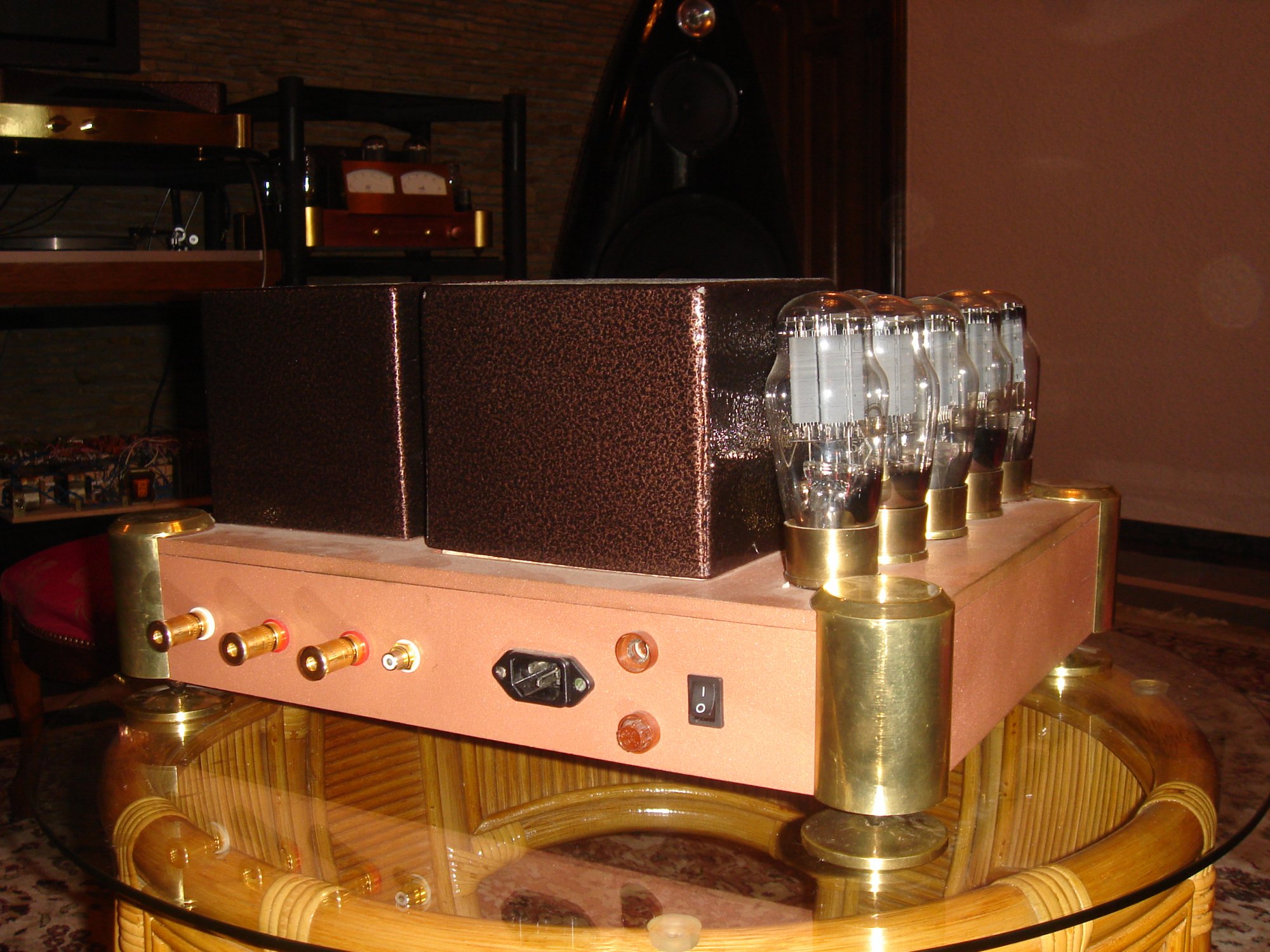

ПС. Виноват, это другой вариант корпуса, он сделан из гнутого медного листа 4 мм, а собранный из плит -это другой УНЧ. на 2А3. Сейчас найду его фото.
Посмотреть вложение 10332Посмотреть вложение 10333Посмотреть вложение 10334Посмотреть вложение 10335Посмотреть вложение 10336

Это случайно усилители не знаменитого Евгения Ладикова, основателя фирмы RONEeS?



[Александр Бокарёв]

Это случайно усилители не знаменитого Евгения Ладикова, основателя фирмы RONEeS?

Ладик Евгений Ильич , генеральный директор Ронииса, был моим шефом, с 2001 по 2006 год. В 2006 году трагически погиб от рук наемного убийцы.



[Ole!]

Ладик Евгений Ильич , генеральный директор Ронииса, был моим шефом, с 2001 по 2006 год. В 2006 году трагически погиб от рук наемного убийцы.

Простите, Александр, не знал. Личность легендарная. Одни из моих самых любимых кассет были хромовые RONEeS.



[Ole!]

Ламповый предусилитель.

Это Ваши работы? Дизайн чем-то Gryphon напоминает.



[scamp]

Случайно набрёл на эту тему и вот решил выложить свои варианты корпусов. Все они уже публиковались в соответствующих темах но коли есть отдельная тема по корпуса решил продублировать. Сразу скажу корпуса потрахами наружу я не люблю. Ощущение что конструкция не завершена.

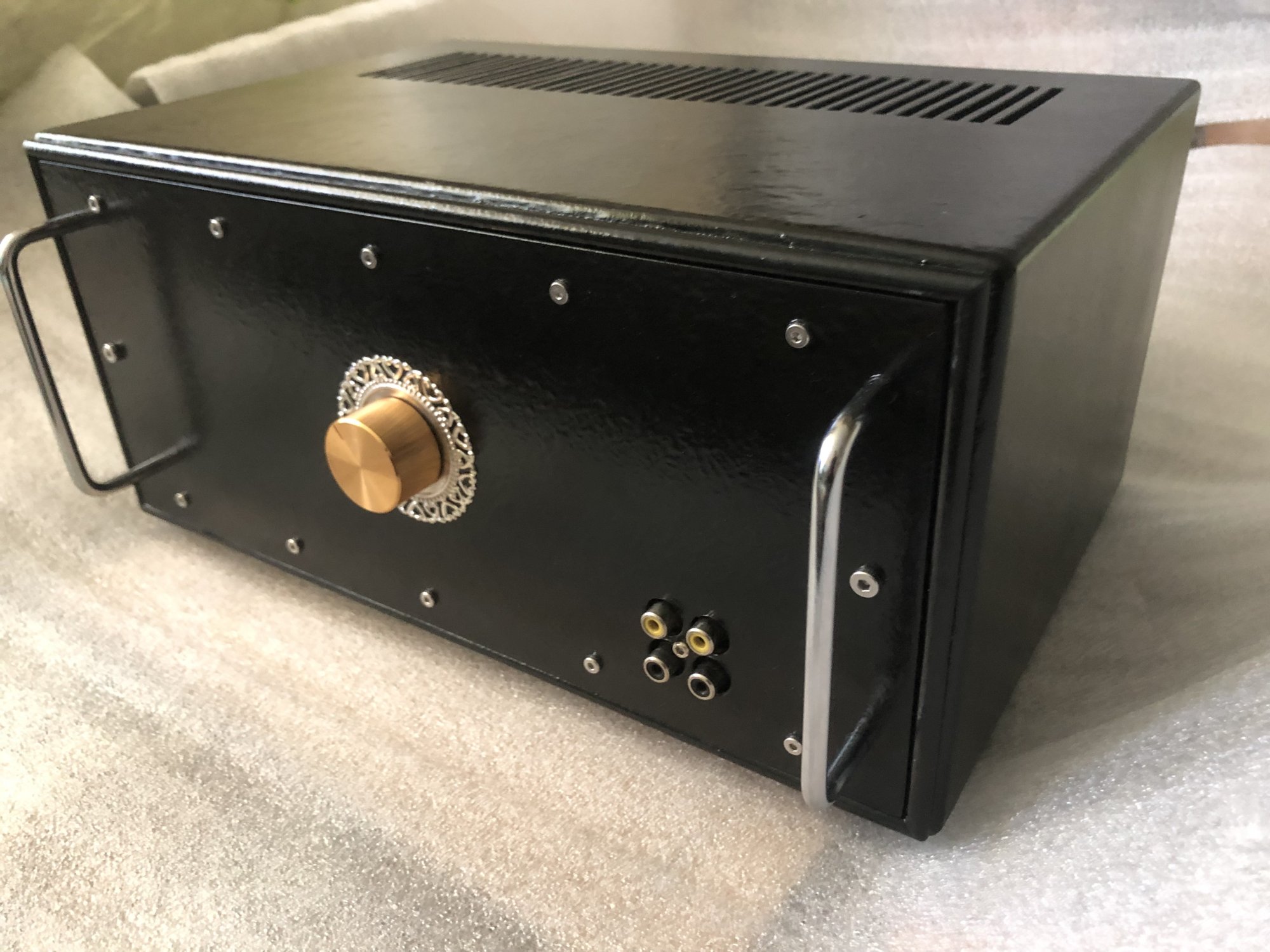

Гибрид.

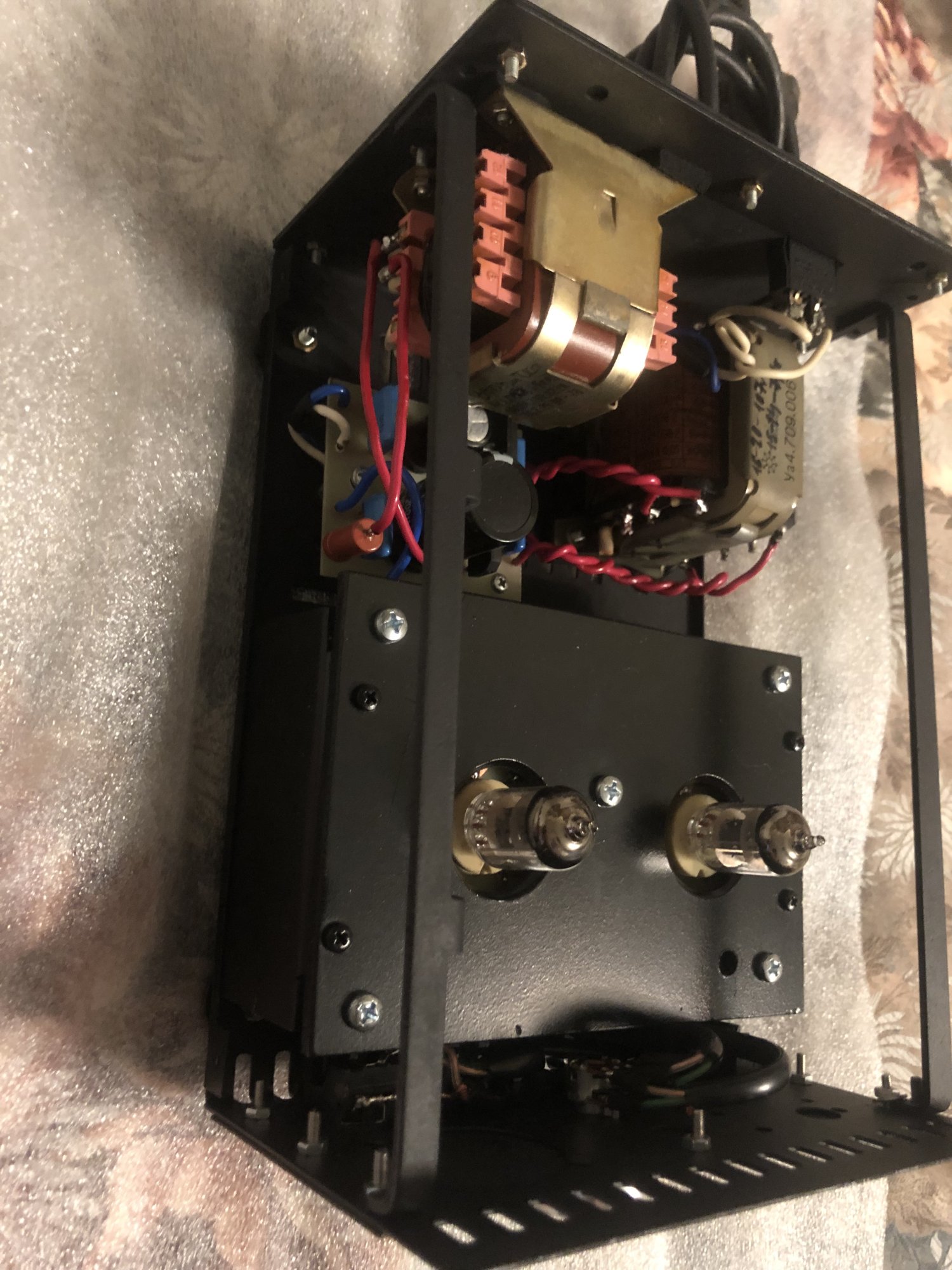

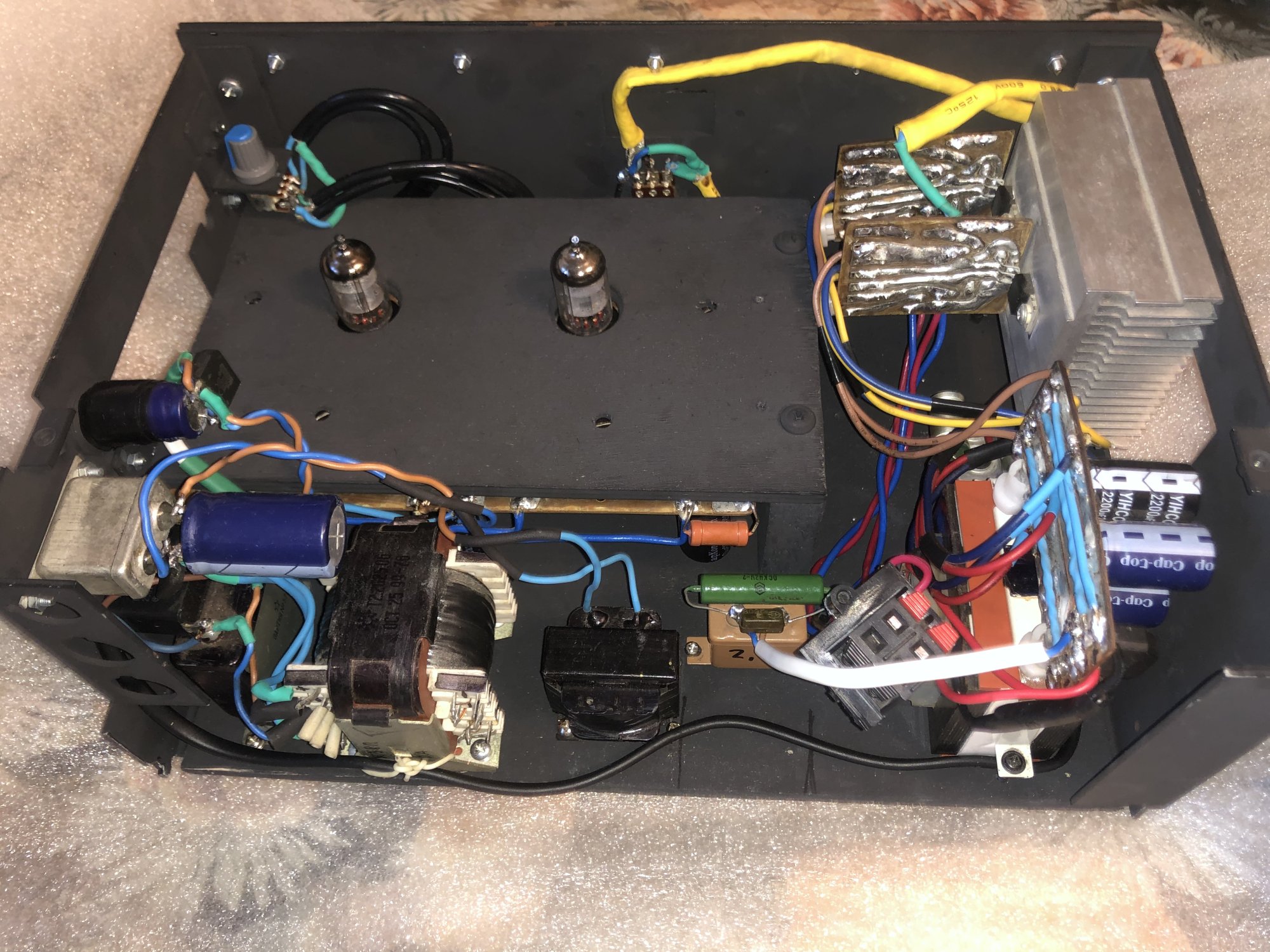

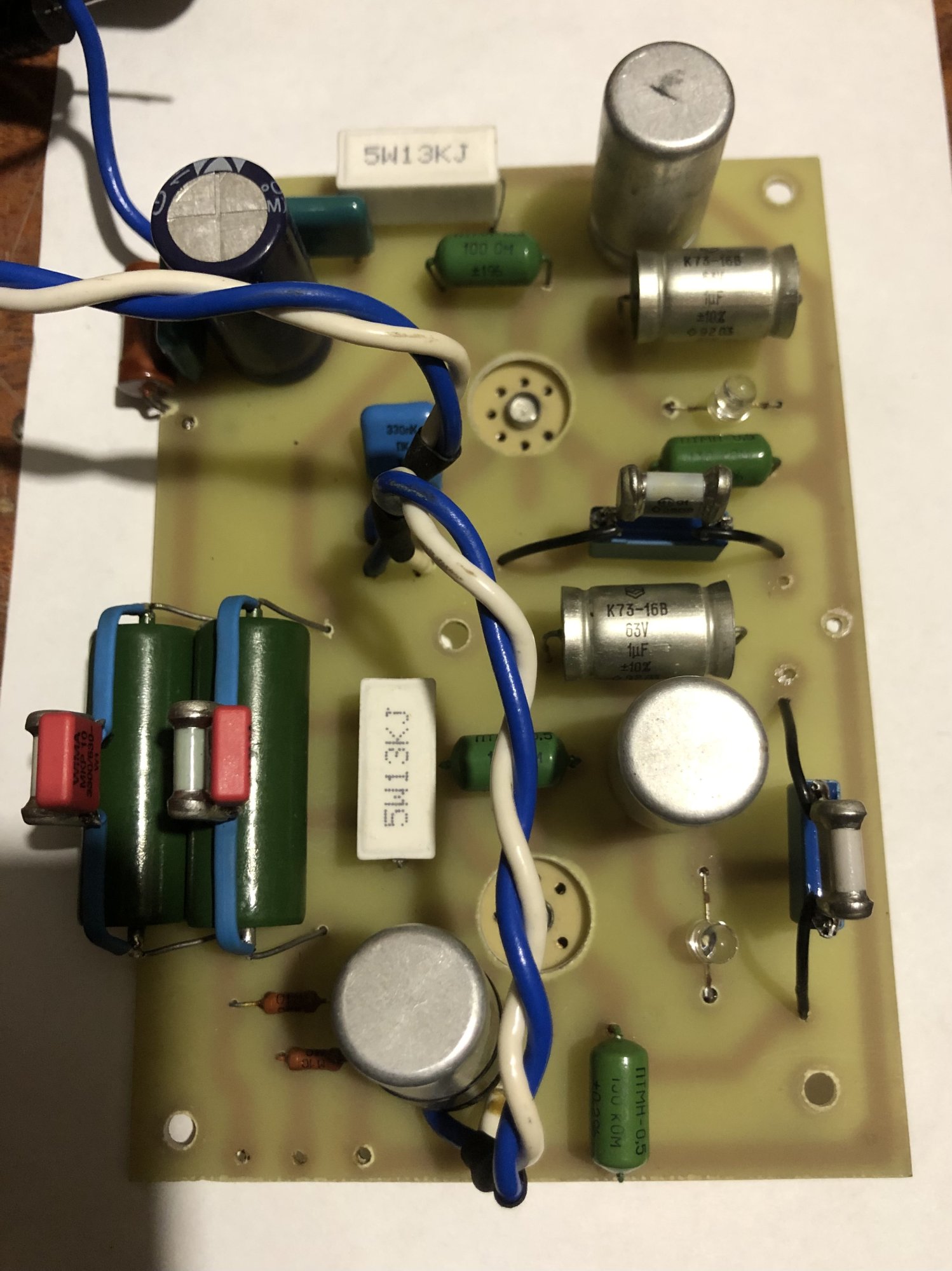

Внутри.

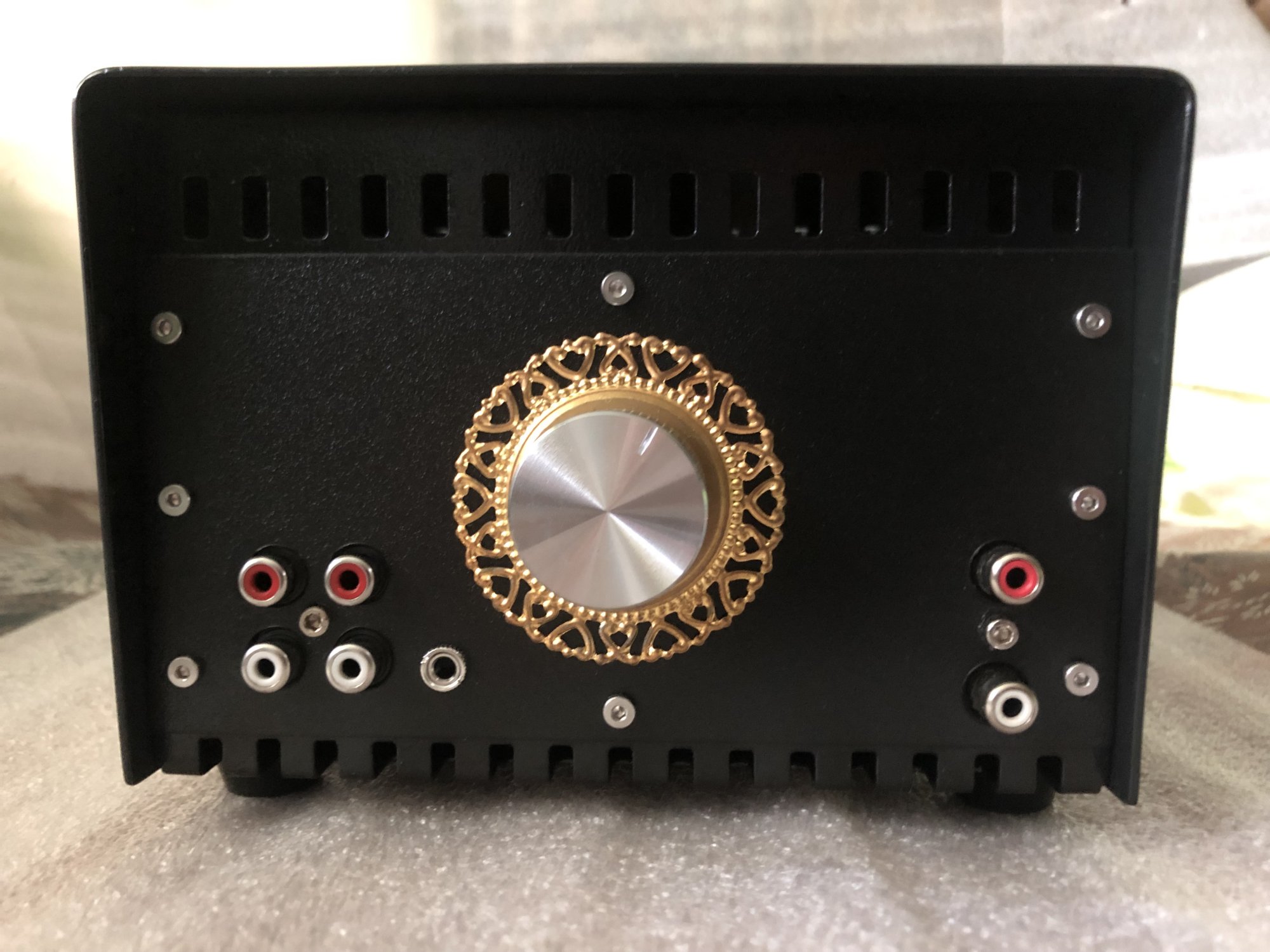

Ламповый.

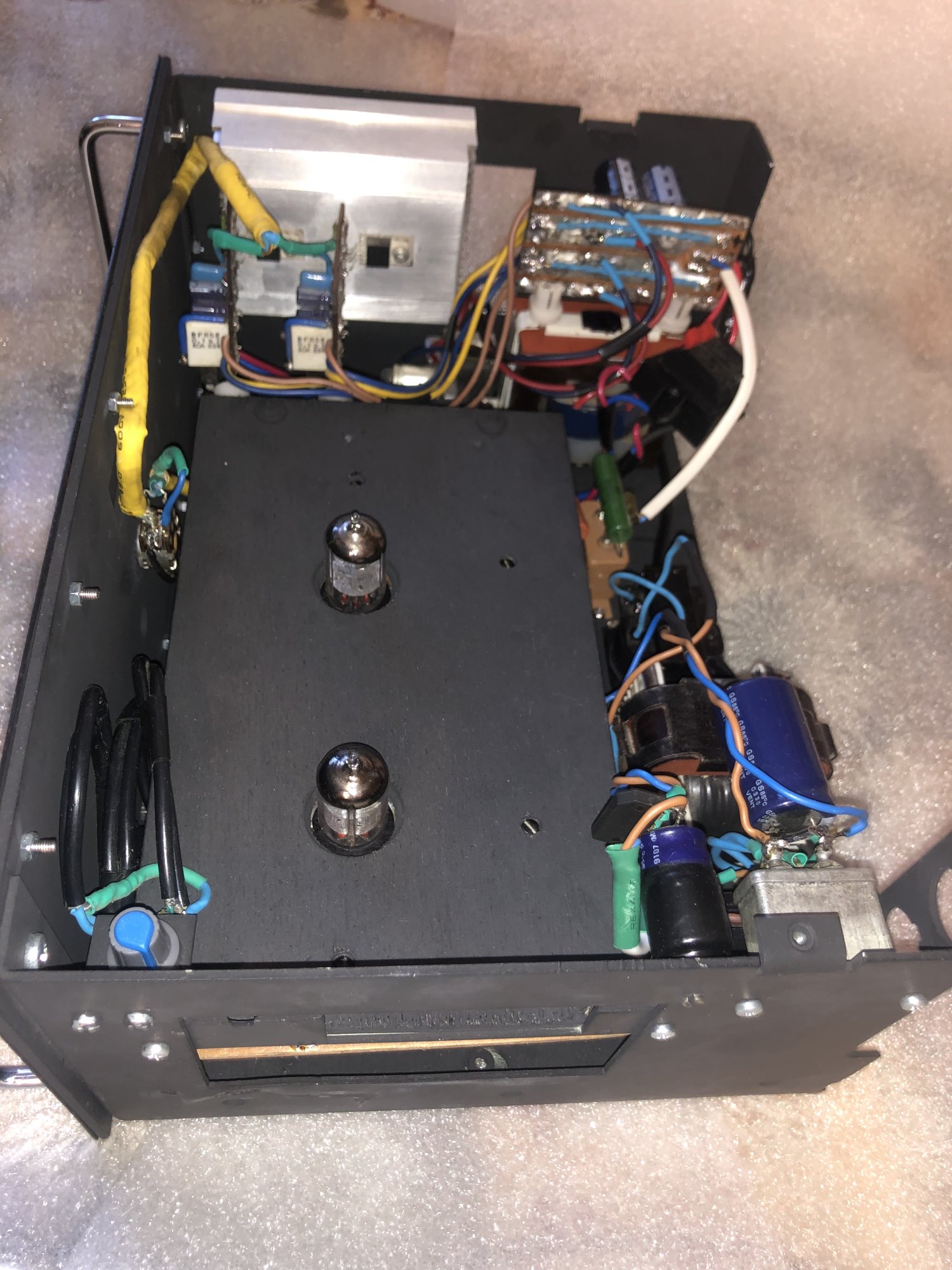

Внутри.



[Александр Бокарёв]

Случайно набрёл на эту тему и вот решил выложить свои варианты корпусов. Все они уже публиковались в соответствующих темах но коли есть отдельная тема по корпуса решил продублировать. Сразу скажу корпуса потрахами наружу я не люблю. Ощущение что конструкция не завершена.

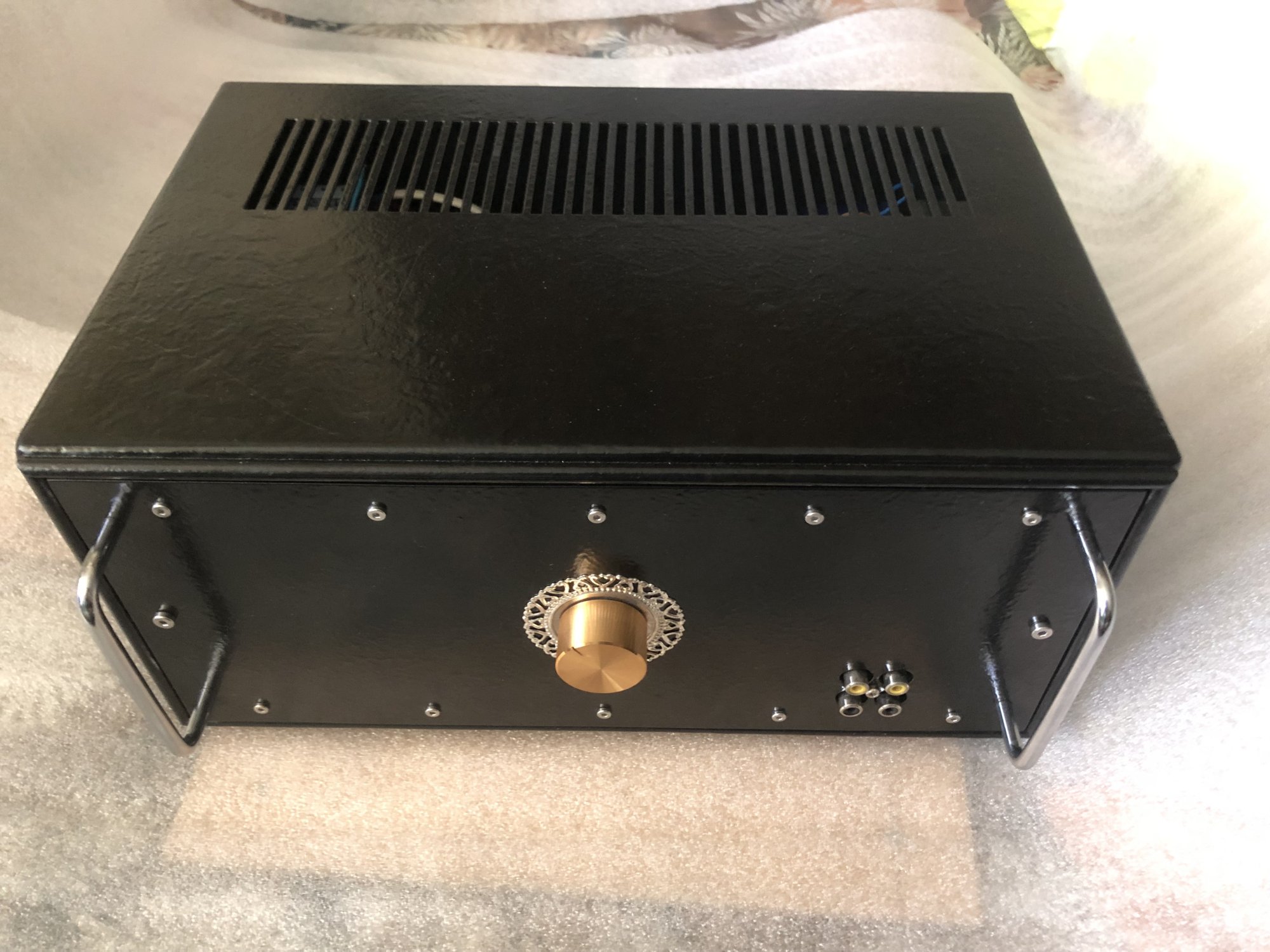

Гибрид.
Посмотреть вложение 167364
Внутри.
Посмотреть вложение 167366

Ламповый.
Посмотреть вложение 167367

Внутри.
Посмотреть вложение 167368

Душа радуется, взор отдыхает , все очень красиво и аккуратно.



[scamp]

Душа радуется, взор отдыхает , все очень красиво и аккуратно.

Спасибо за оценку.



[Александр Бокарёв]

Делаю иначе, крепкий макет "Рио-де-Фанейро", все узлы на длинных проводах, для оперативной разборки и настройки. Никаких гаек, кроме забивных в фанеру или МДФ. В таком виде можно оптравлять в доугой город нашими транспортыми компаниями, где посылки могут летать по воздуху. Видел такое сам, речи лишился.
