Кто как измеряет усилители класса D?

[Дмитрий Б.]

Усь мостовой. Общей земли соответственно нет. Как подключать измериловку?



[Александр Бокарёв]

Земля и в мосте есть, в предвариловке, относительно нее можно включить измерилку к одному плечу моста и увидеть скажем, спектр или осциллограмму, половинной амплитуды. На полный выход усилителя-между плечами - можно включить милливольтметр и узнать неискаженный сигнал и полосу унч.



[Динозавр]

включить измерилку к одному плечу моста

Не забыть про фильтрацию несущей для Д-шника и адекватную нагрузку усилителя.



[Александр Бокарёв]

Не забыть про фильтрацию несущей для Д-шника.

А чем она может помешать, если несущая обычно удавлена катушками на выходе и то, что осталось, обычная ВЧ мазня на синусе, не влияющая ни на что.
Про самопалы без фильтров нет смысла упоминать.



[Юрий Робертович]

Стандартно



[Александр Бокарёв]

Стандартно

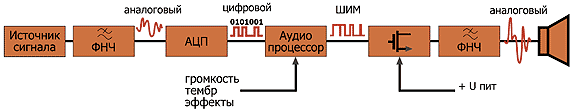

А кто прояснит, нахрена аудиосигнал нужно сперва в цифру перевести, потом из цифры ШИМ формировать. Сразу с аналога в ШИМ-слабо?
Или понты так уже до конца, как с компакт-дисками DDD , мечтой понтовика.



[vitamir]

Земля и в мосте есть, в предвариловке, относительно нее можно включить измерилку к одному плечу моста и увидеть скажем, спектр или осциллограмму, половинной амплитуды.

Порада імені Бориса Заходера.
Сигнал на диференційному виході має сенс міряти, подаючи його на диференційний вхід вимірюючого пристрою.
Більшість перетворювачів на дискретних комп'ютерних звукових картах таке дозволяють, якщо докласти рук.



[Юрий Робертович]

УНЧ черный ящик, что хочу, то и меряю, цифровой или на Ge транзисторах



[vitamir]

Послідовність літер "диференційний вихід".
Саме вона визначає. в даному випадку, як потрібно вимірювати.
Хоч на вакуумних лампах. Байдуже на технологію.



[Александр Бокарёв]

Порада імені Бориса Заходера.
Сигнал на диференційному виході має сенс міряти, подаючи його на диференційний вхід вимірюючого пристрою.
Більшість перетворювачів на дискретних комп'ютерних звукових картах таке дозволяють, якщо докласти рук.

думаю, шо дифференциальный вымырючный пристрой для человека, спрашивающего как мерять мост, вещь посложнее сказки Заходера. Потому нет смысла сочинять новые сказки про вымырючные пристрои.



[Динозавр]

нет смысла сочинять новые сказки

Можно использовать трансформатор🙂



[Zandy]

Усь мостовой. Общей земли соответственно нет. Как подключать измериловку?

Такое ощущение, что люди никогда не измеряли уси класса Д, хотя советов много. Вопрос, что хотите измерять? Если мощность, то мультиметром на нагрузке. Опять же, если в усь входит фильтр. Если THD, то пассивный фильтр обязателен, вне зависимости есть в усе фильтр или нет. Катушки фильтра мотаются без сердечника. Фильтр должен быть баллансный. На выходе фильтра делитель. Там искусственная средняя точка. Сигнал подается на вход звуковой карты или что там у вас. Вход звуковой карты должен быть баллансным. С помощью этой же штуковины измеряется и АЧХ. Расчет и проктирование измерительного фильтра - отдельный разговор. Он нужен, чтобы остатки поднесущей (обычно 600-700 кГц) не перегружали входной каскад звуковой карты. Активные фильтры на таких частотах обычно не работают. Ну и т. д.



[Марков Николай]

Земля и в мосте есть, в предвариловке, относительно нее можно включить измерилку к одному плечу моста и увидеть скажем, спектр или осциллограмму, половинной амплитуды.

Порада імені Бориса Заходера.

🤔 С одной стороны, земля действительно есть, относительно неё и управляются оба выхода. С другой стороны, помехи и искажения на выходах моста коррелированы. Сказать по двум отдельным картинкам "выход1-земля" и "выход2-земля" как они сложатся в нагрузке - вычтутся или просуммируются - невозможно. Однако, если обе отдельные картинки лучше, то и результат будет не хуже, а лучше, информация будет.
Проще всего использовать измериловку с питанием он батарей, полностью развязанную от усилителя и от сети. Учитывая #12 !



[Zandy]

Можно использовать трансформатор🙂

Трансформатор использовать можно, но только для измерения мощности и то, если он калиброванный. Для измерения thd не годится, т. к. сам вносит большую нелинейность, т. к. мотается на сердечнике.



[Дмитрий Б.]

Такое ощущение, что люди никогда не измеряли уси класса Д, хотя советов много. Вопрос, что хотите измерять? Если мощность, то мультиметром на нагрузке. Опять же, если в усь входит фильтр. Если THD, то пассивный фильтр обязателен, вне зависимости есть в усе фильтр или нет. Катушки фильтра мотаются без сердечника. Фильтр должен быть баллансный. На выходе фильтра делитель. Там искусственная средняя точка. Сигнал подается на вход звуковой карты или что там у вас. Вход звуковой карты должен быть баллансным. С помощью этой же штуковины измеряется и АЧХ. Расчет и проктирование измерительного фильтра - отдельный разговор. Он нужен, чтобы остатки поднесущей (обычно 600-700 кГц) не перегружали входной каскад звуковой карты. Активные фильтры на таких частотах обычно не работают. Ну и т. д.

А говорят, что проще Заходера!
Про фильтр я знаю, они и готовые бывают за много денег.
Интересно как вот обзорщики измеряют без фильтров и трансформаторов?
К примеру:
С 8 минуты

Усилитель звука с волшебным переключателем Aiyima A07 Max 300W x2 TPA3255

Усилитель Aiyima Audio A07 Max 300W x2 TPA3255 Купить https://www.aliexpress.com/item/1005006085063320.htmlОбсудить https://zvukaudio.com/viewtopic.php?p=311...

m.youtube.com

Audio Precision's class D filter

Brace yourself for the silt pouring out of my head regarding audio, computers, programming, technology, and the NBA.

cranialcrumbs.blogspot.com



[Zandy]

Про фильтр я знаю, они и готовые бывают за много денег.
Интересно как вот обзорщики измеряют без фильтров и трансформаторов?

Понимаете, все зависит от вашей звуковушки, как она отнесется к остаткам поднесущей. В этом все дело. Я без фильтра делал замеры thd на разных звуковушках. Результаты были разные. С фильтром результаты стали одинаковые. Так что лучше сделать фильтр. И не обязательно тот дорогущий. Я делал 3-го порядка. Вполне себе норм.
