Philips 22RH541 - service manual

[KSV]

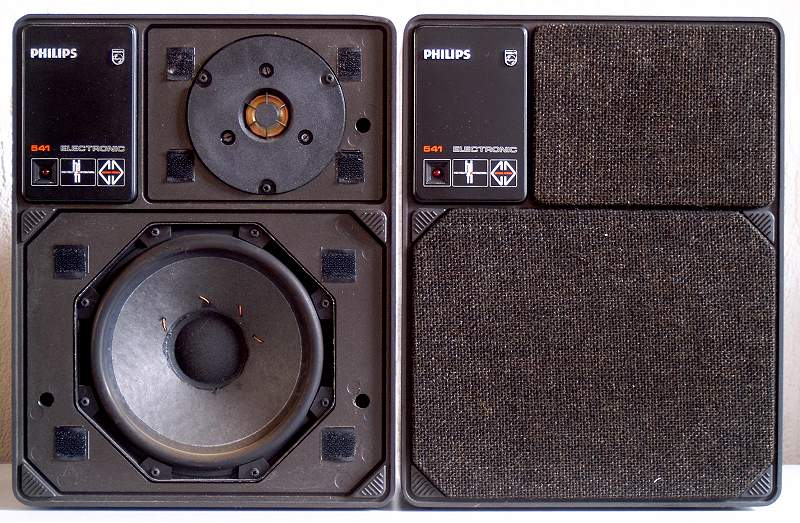

Возможно, это самые знаменитые колонки фирмы.

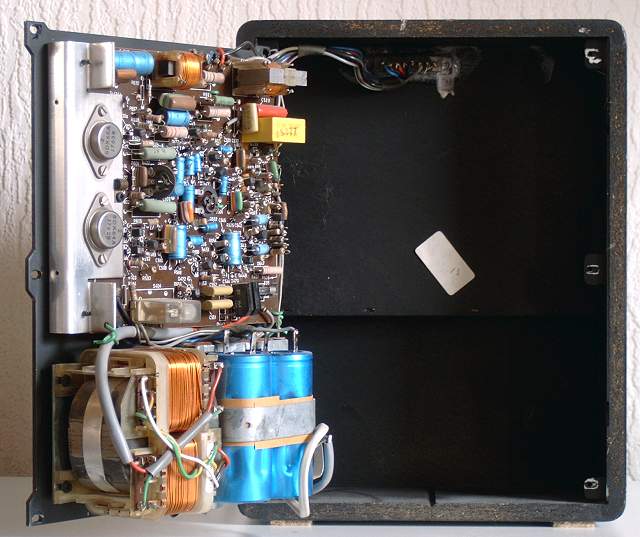

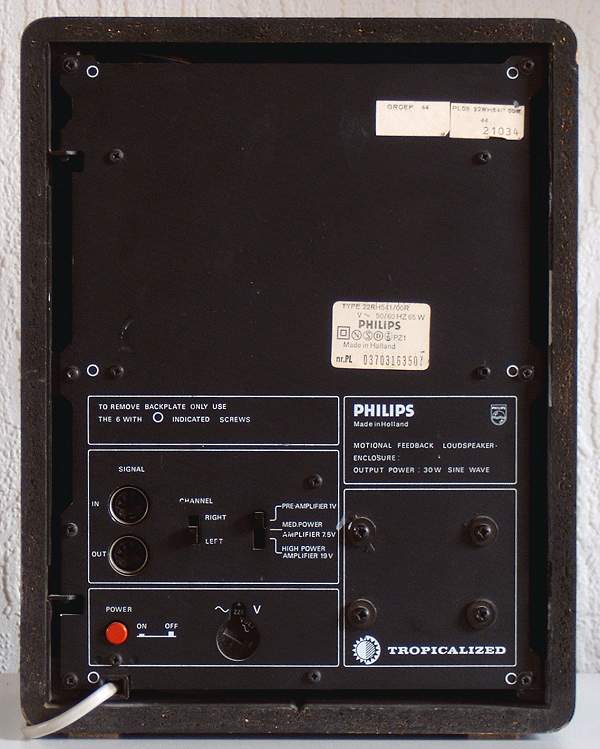

Вот такие крошки были поставлены на поток в 1976 году. В корпусе 23 x 29,5 x 18,5 см помещался не только усилитель на 30 Вт с блоком питания и коммутацией, но главное - акустика с датчиком обратной связи установленном на динамике.

Это обеспечило в объеме нескольких литров частотный диапазон 35 - 20.000 Гц!
Не знаю другую фирму, которая массово выпускала бы подобные колонки.

Фото и материалы с сайта http://www.radiocollection.cmshost.nl/
Прилагаю файл со схемой данного чуда техники.



[Александр Бокарёв]

"Вы сбыли мою давнюю мечту, увидеть вживую- Легенду 70-х!" Фото- себе на память, ура!
А вам- сердечное спасибо!



[LDS]

Абалдеть, даже ЭМОС есть.



[Александр Бокарёв]

дык , та самая статья про ЭМОС в Радиве и разных книжках ссылается именно на эти колонки, как на реальную промышленную конструкцию. Там и ачх привели, невиданно ровные.



[LDS]

дык , та самая статья про ЭМОС в Радиве и разных книжках ссылается именно на эти колонки, как на реальную промышленную конструкцию. Там и ачх привели, невиданно ровные.

Бас для такого размере и того времени видимо очень хороший.



[DIM]

Были еще 544 и 567, это серия MFB (типа "механическая ОС") НЧ динамики выпускались уже со встроенным датчиком.



[Nik_N2]

Тогда так модно было. Самая круть F9638. Делали ЭМОС многие и JBL и Sony. Много c доками по Philips https://www.mfbfreaks.com/ Даже сейчас есть продолжатели... Одно время было кустарное производство - сайт с подробными описаниями пропал, но пока еще находится по названию их современной копии 541 - Little One.



[Марков Николай]

ЭМОС требует большого запаса по мощности, дабы продавить малый объём АС на заявленных 35 Гц. У здешнего УМ - 20 Вт при 0,2% искажений, на схеме есть. Придет сигнал - барабан 43 Гц, и вся система будет хрюкать при уровне, соответствующем 3...5 Вт на средних частотах. Бобик здох. А так - да, круть однополярная.



[Andy_PL]

ЭМОС требует большого запаса по мощности, дабы продавить малый объём АС на заявленных 35 Гц. У здешнего УМ - 20 Вт при 0,2% искажений, на схеме есть. Придет сигнал - барабан 43 Гц, и вся система будет хрюкать при уровне, соответствующем 3...5 Вт на средних частотах. Бобик здох. А так - да, круть однополярная.

Тут - возможно, но у них были трехполоски с Эмос, ощутимо больше по размеру и моще , названий не помню. Звук был - как от систем раза в четыре крупнее.



[Юрий Робертович]

Сергей, СПАСИБО!!! Первый раз увидел легенду 70-х.



[Александр Бокарёв]

В принципе, если не задирать мощности, то большинство наших басовиков вполне можно приспособить под ЭМОС. И не столько для отката вниз, либо уменьшения габаритов, сколько для улучшения точности басового отклика и уменьшения грязи на низах.
