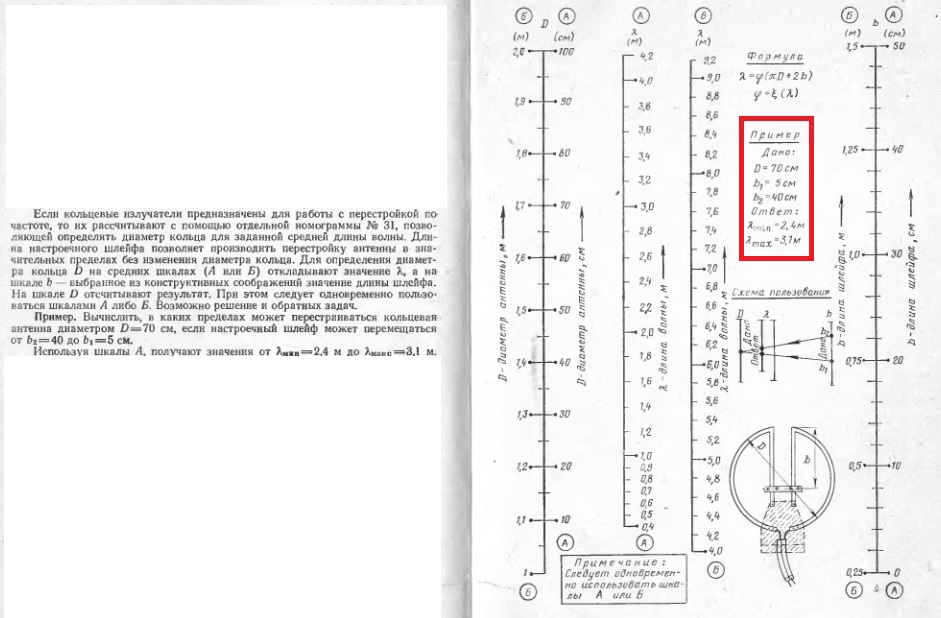

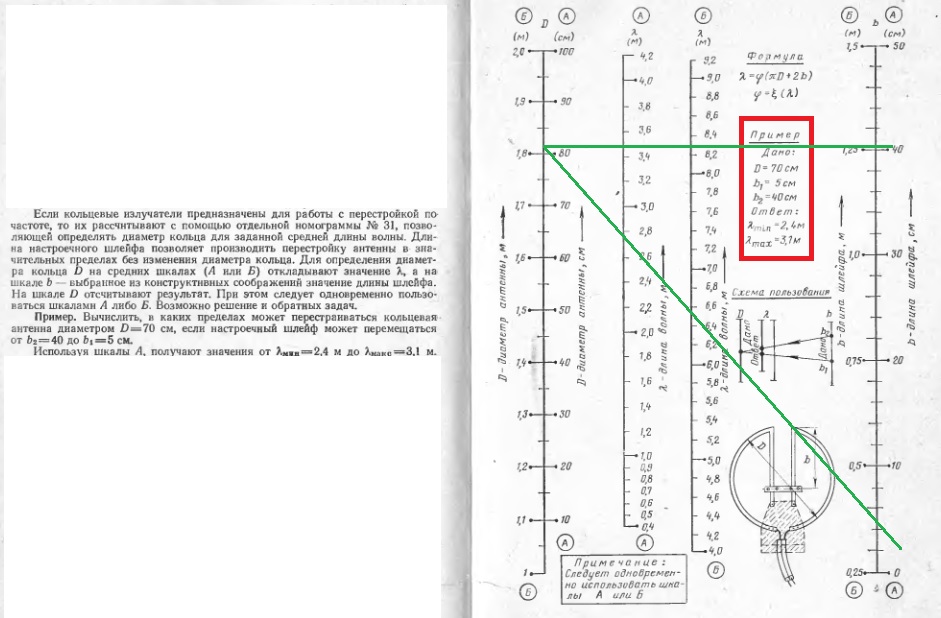

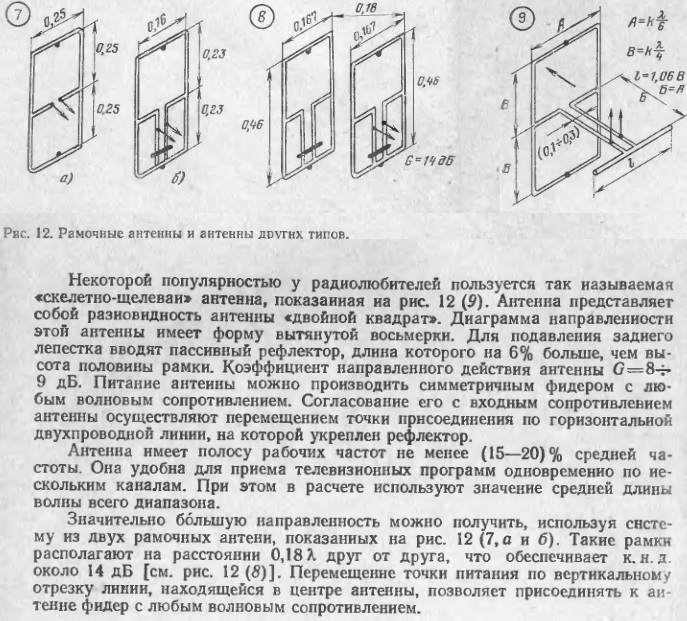

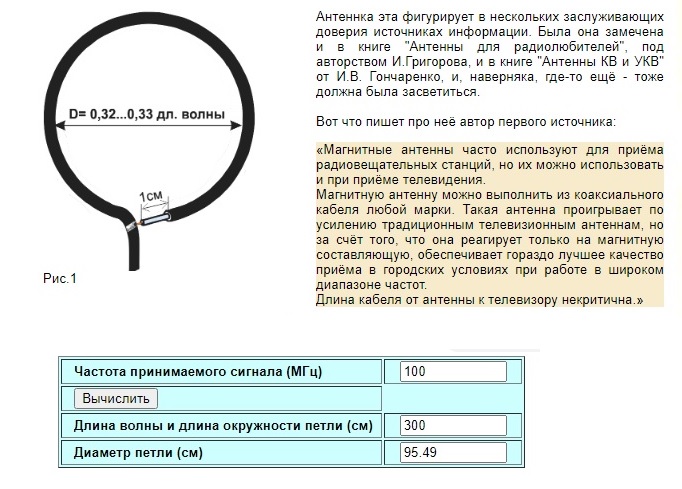

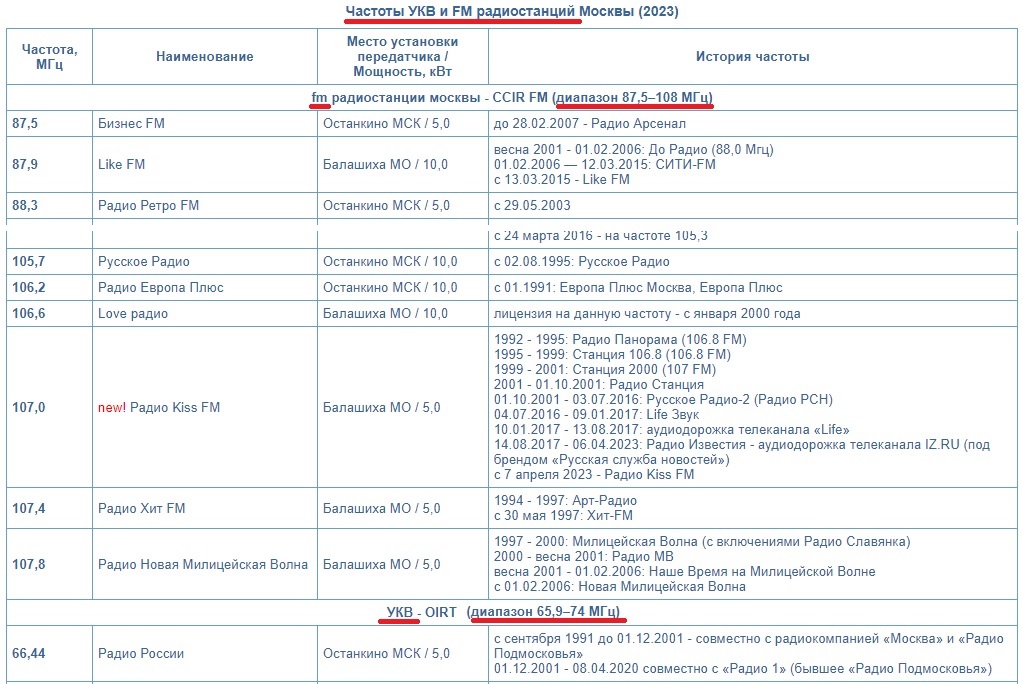

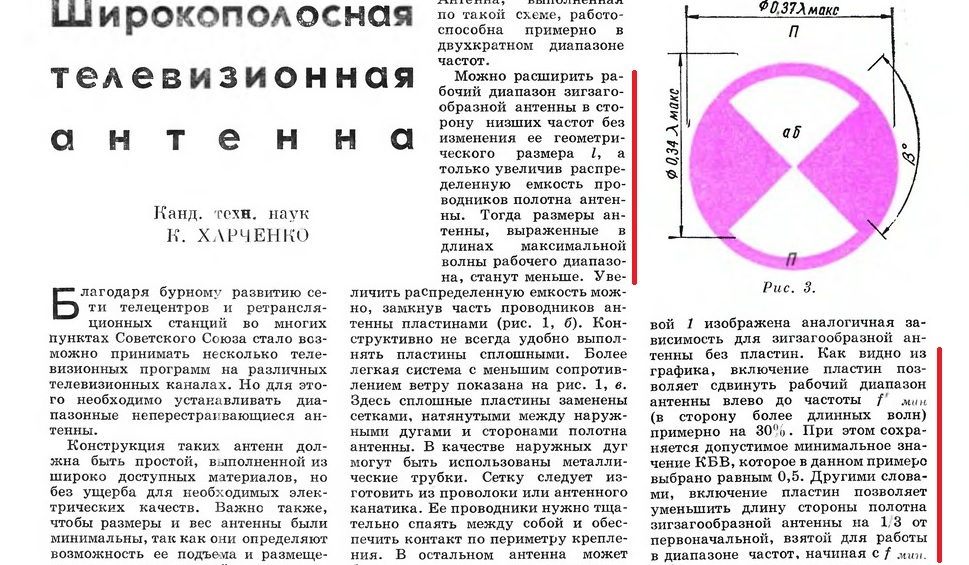

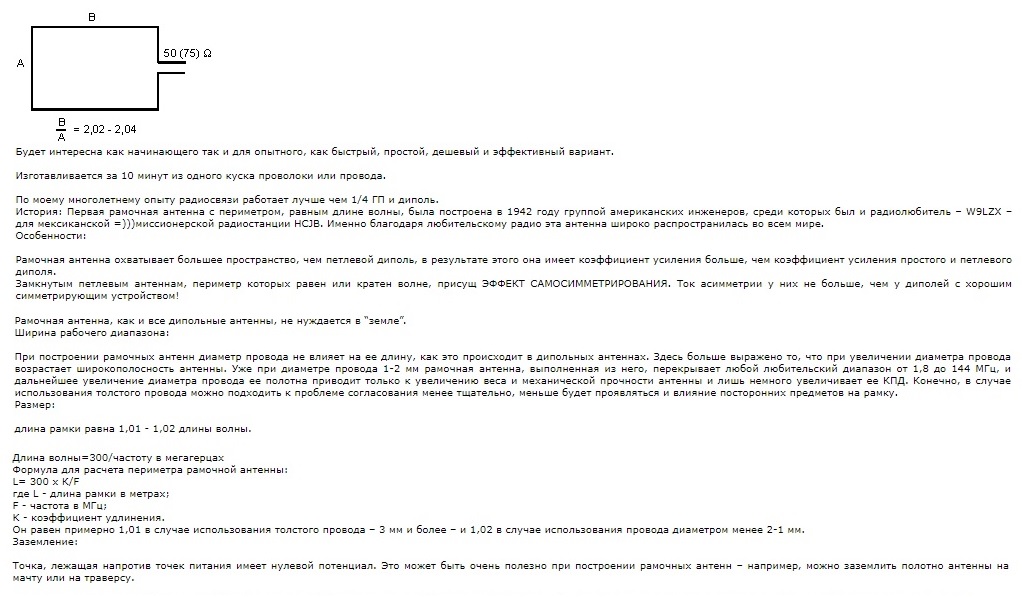

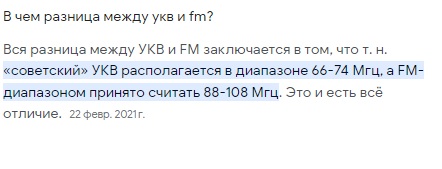

Сообщение: [QUOTE="Nik_man, post: 232233, member: 1658"] Ещё могу предложить (для уменьшения размеров)простой вариант ---Кольцевую антенну-где можно в зависимости от нужного диапазона выбрать размеры антенны ,а затем настраивать её по диапазону. Пример в книге дан на частоты от 96 МГц(3.1м) до 125 МГц(2.4м) ---диаметр антенны 70см ,настройка антенны в диапазоне 2.4-3.1м по настроечному шлейфу от 5 до 40см. [ATTACH type="full" alt="Кольцевая антенна на 96-125 МГц.jpg"]75378[/ATTACH] Нетрудно по номограмме выбрать размеры кольцевой антенны ,которая настраивается от 87 МГц(3.4м) до 110 МГц(2.7м) при тех же значениях настроечного шлейфа от 5 до 40см . Диаметр кольцевой антенны при этом 80см . [ATTACH type="full" alt="Кольцевая антенна на 87-110 МГц.jpg"]75379[/ATTACH] Для увеличения КНД(коэффициент направленного действия) и уменьшения габаритов антенны ,можно применить скелетно-щелевую антенну ,разновидности которой приведены на рисунке ниже. [ATTACH type="full" alt="скелетно-щелевая антенна.jpg"]75380[/ATTACH] Расчёт антенны ведётся относительно средней частоты диапазона ,например для FM-диапазона(88-108МГц),выбираем fср.=98МГц (3.06м ). Значение 3.06 умножаем на значения ,указанные в размерах антенн. Для антенны 8 с наибольшим КНД (G=14Дб) размеры 51см(0.167х3.06) х 140см(2х70см(0.46х3.06)) ,расстояние между рамками 55см (0.18 х 3.06). Но такая антенна с увеличенным КНД (как и другие с рисунка) будет эффективна только на улице для приёма слабых сигналов и требует несложной настройки-согласования с кабелем путём перемещения перемычки и точки подключения кабеля по наибольшему уровню сигнала. P.S. Расположение приведённых антенн принимают горизонтально поляризованные волны (приём ТВ), для приёма вертикально поляризованных волн( радиовещание) расположение антенн нужно повернуть на 90гр. [/QUOTE]
