Тема для картинок по усилителям

[LDS]

Картинки к этому комментарию:

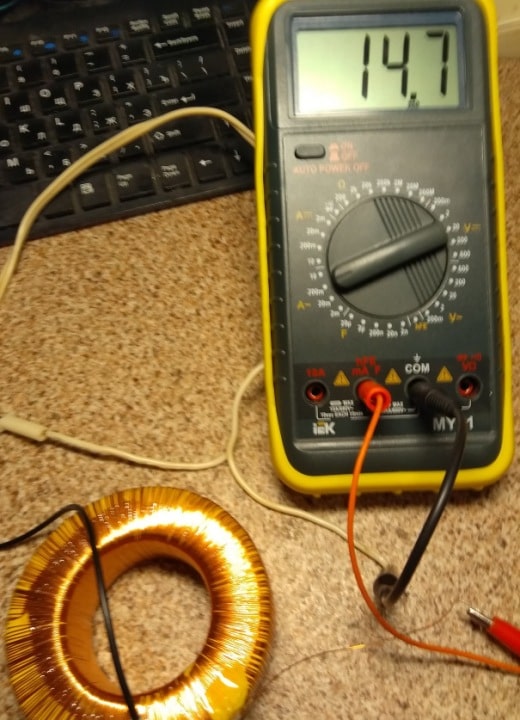

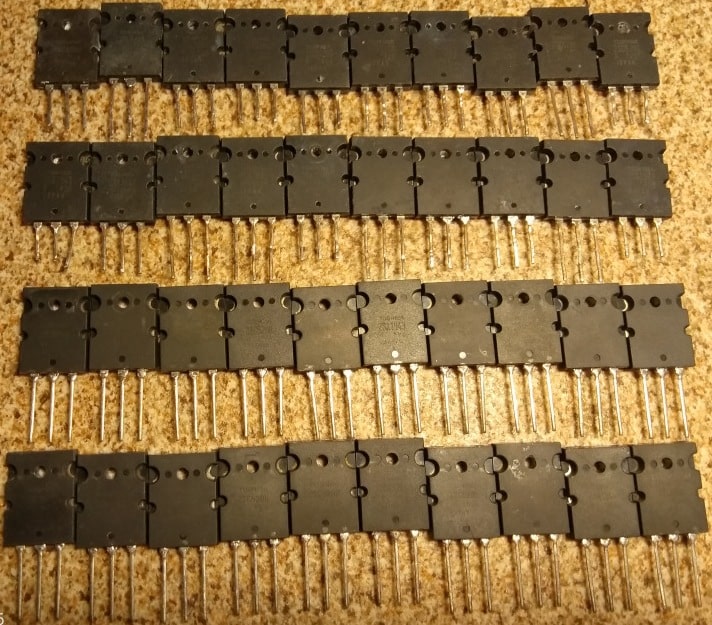

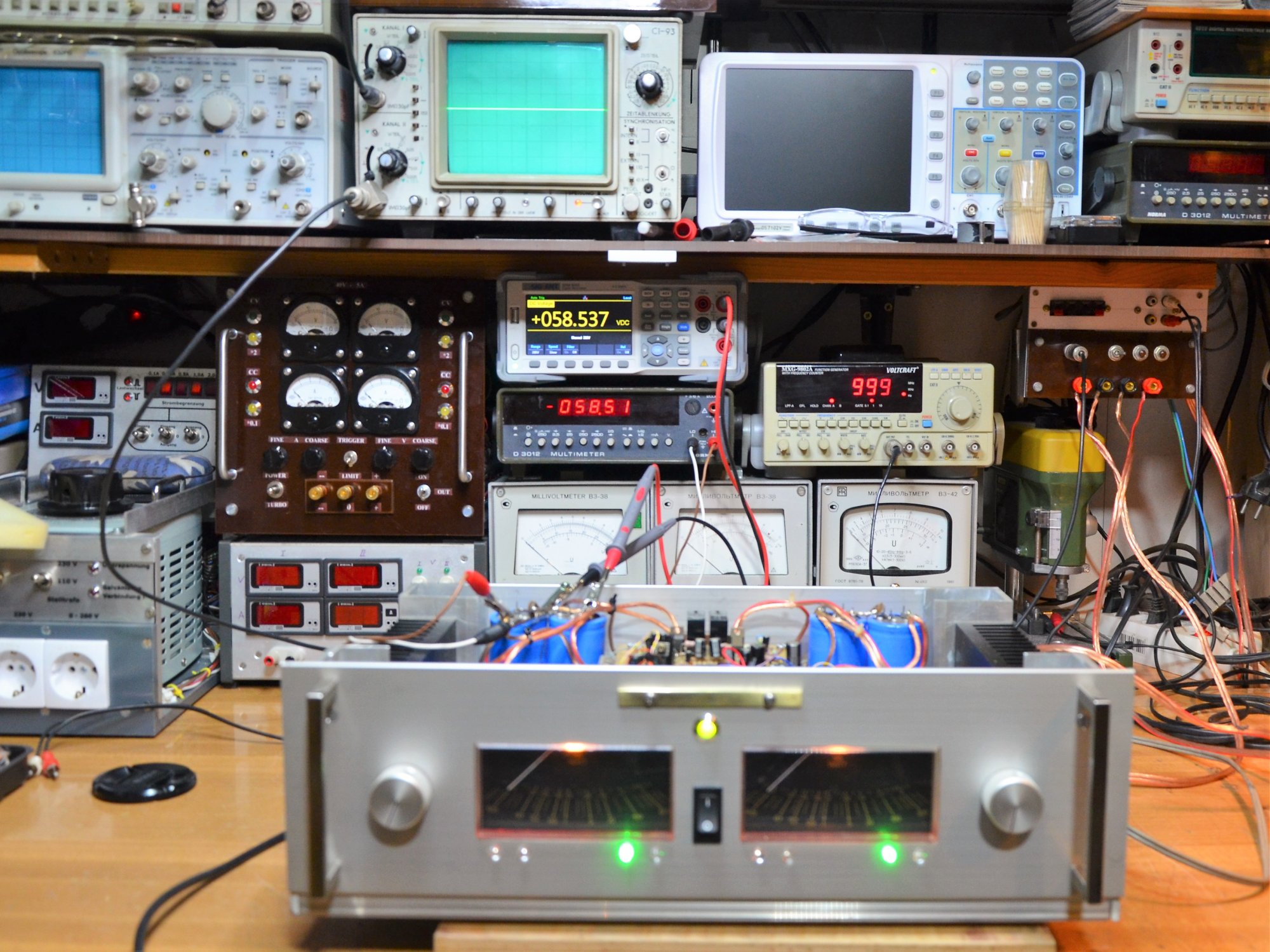

Мощный усилитель “Lanzar” – ldsound.ru



[Леха Лимпопо]



[yvv010]



[Дядя Фёдор]

Covid 2020



[Дядя Фёдор]

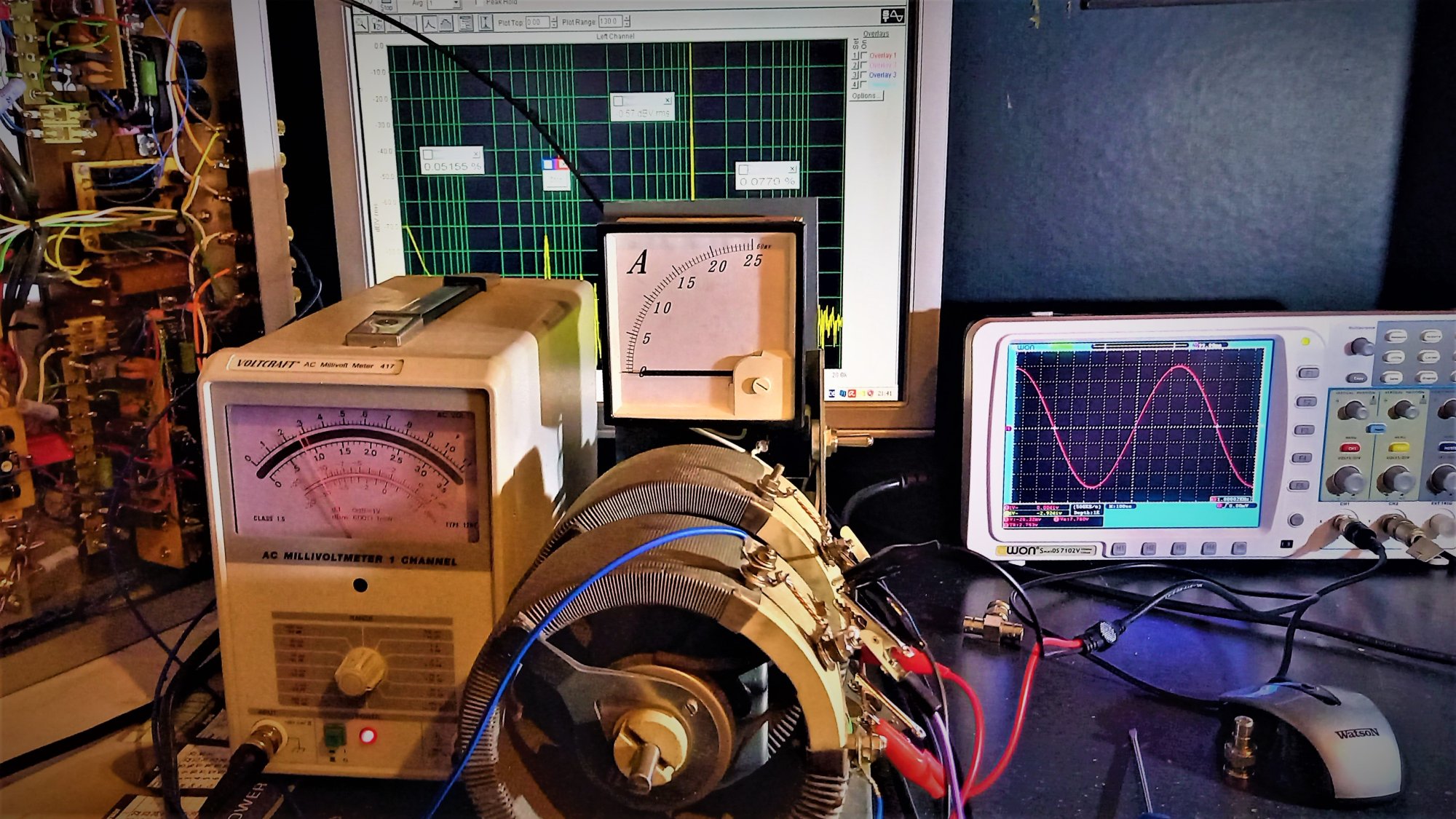

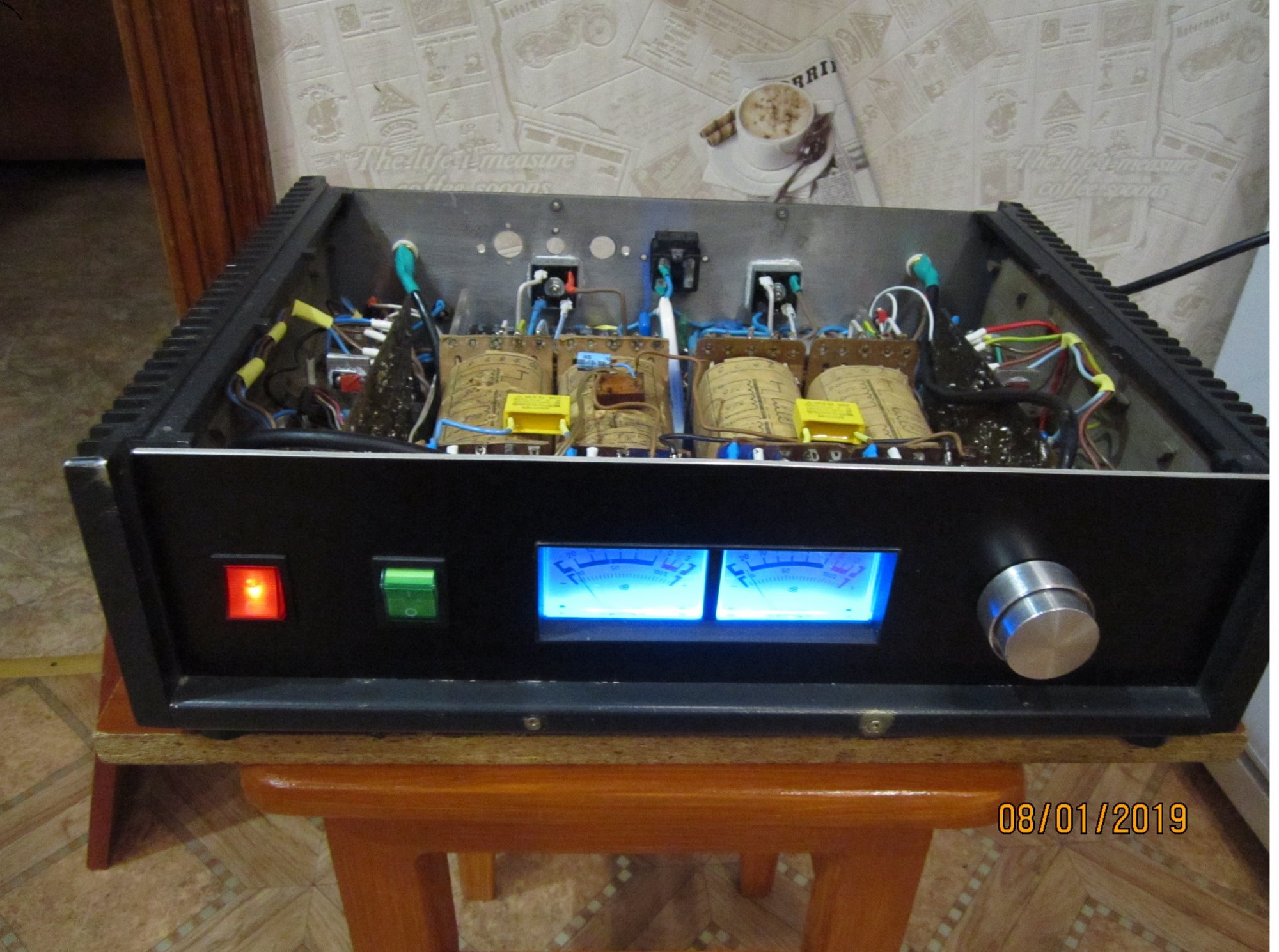

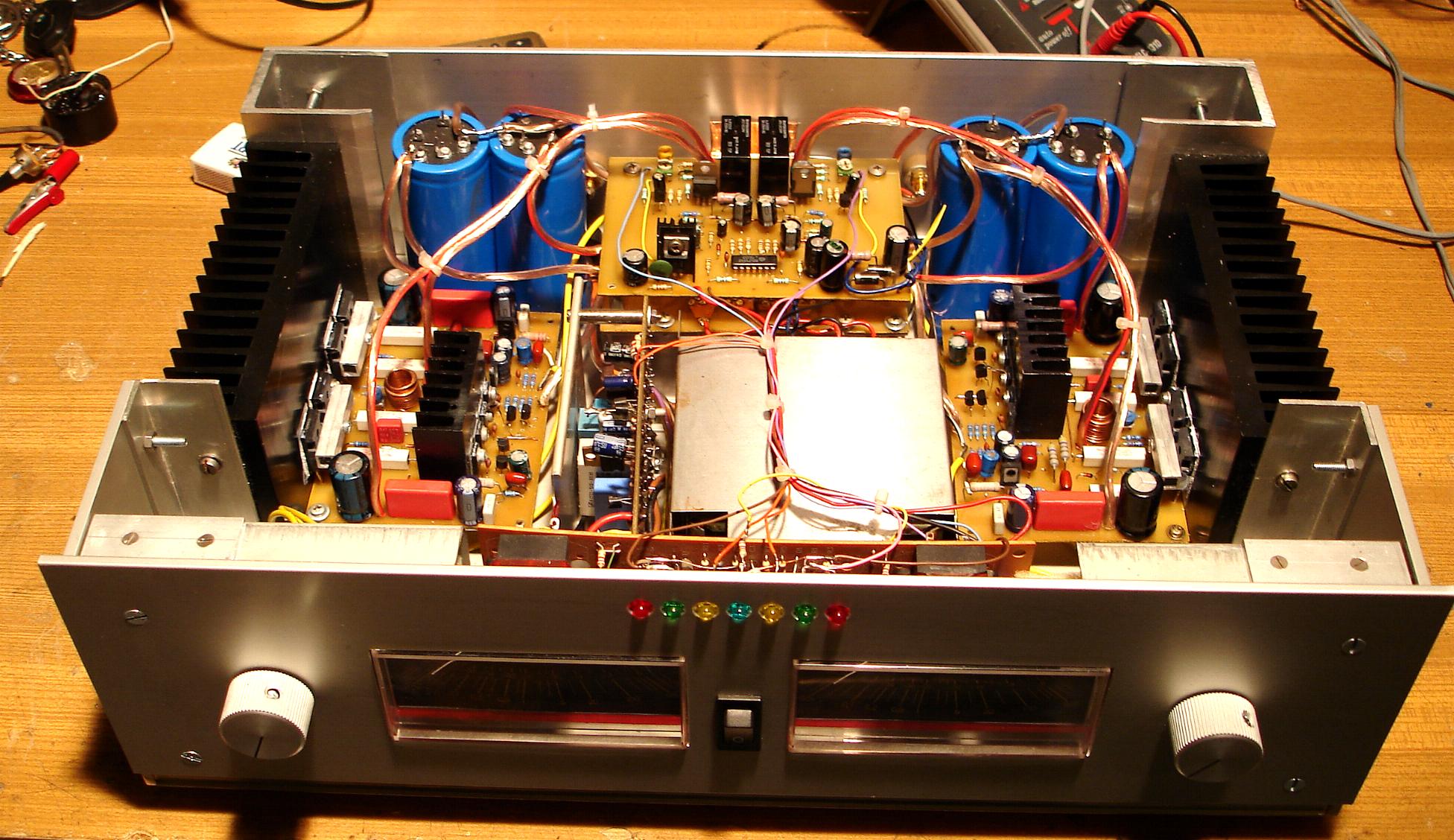

Вильямсон в моей интерпретации.



[Resistorius]

ТT by Neulo



[Хуан Пабло]

Жаль вы выходники не поставили полновесные. Такие радиаторы пропадают зря, аж сердце щемит)



[Дядя Фёдор]

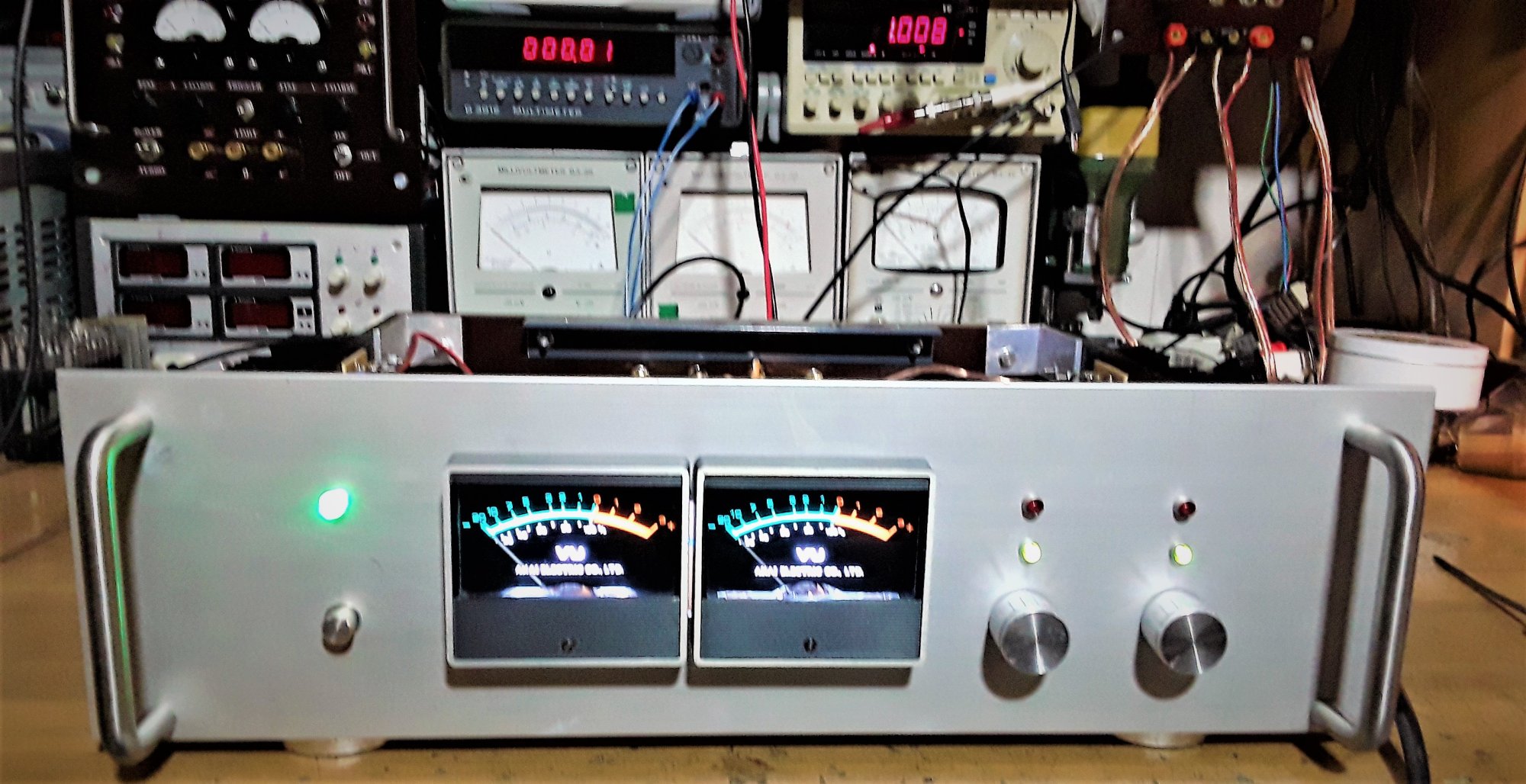

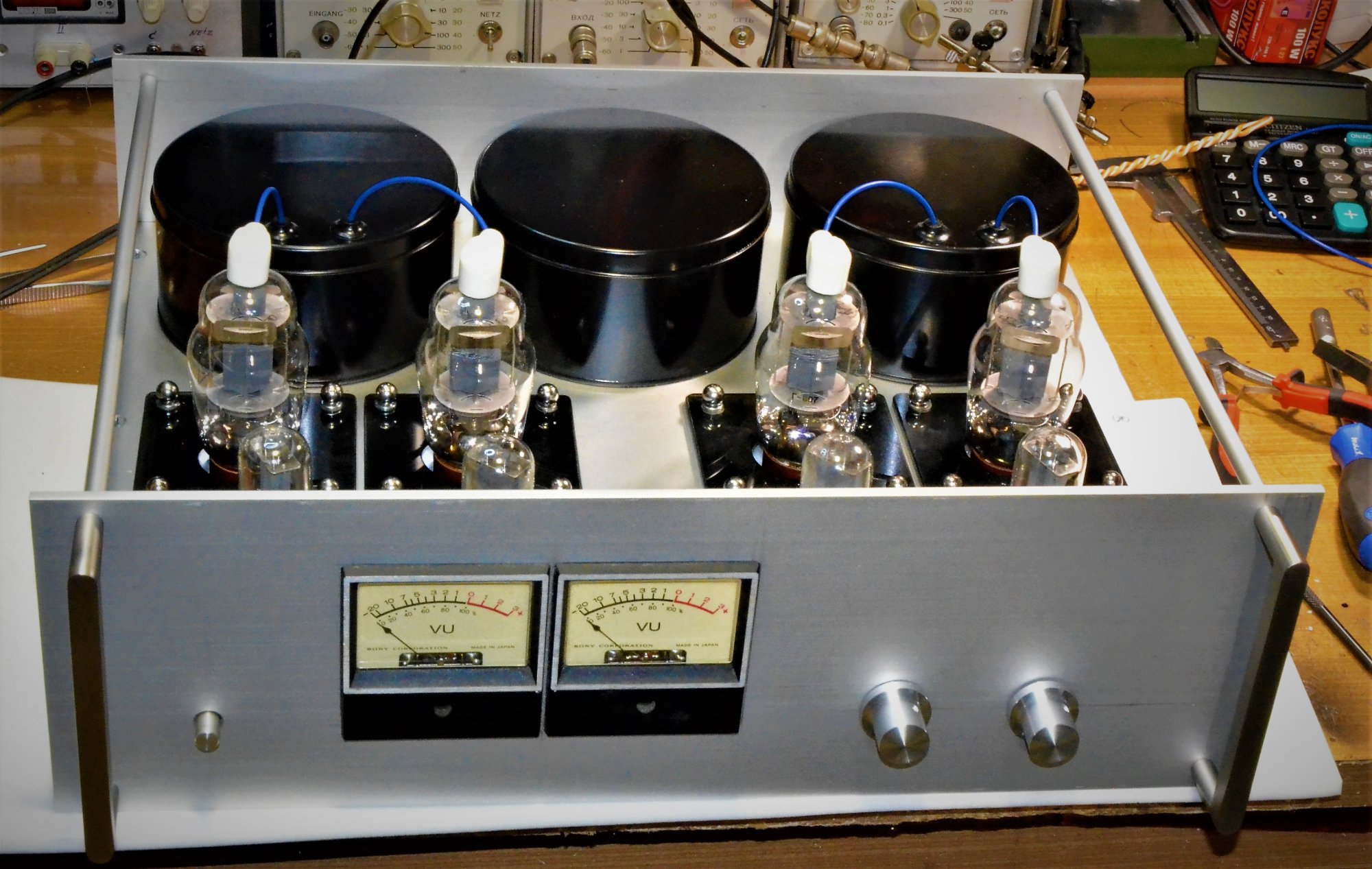

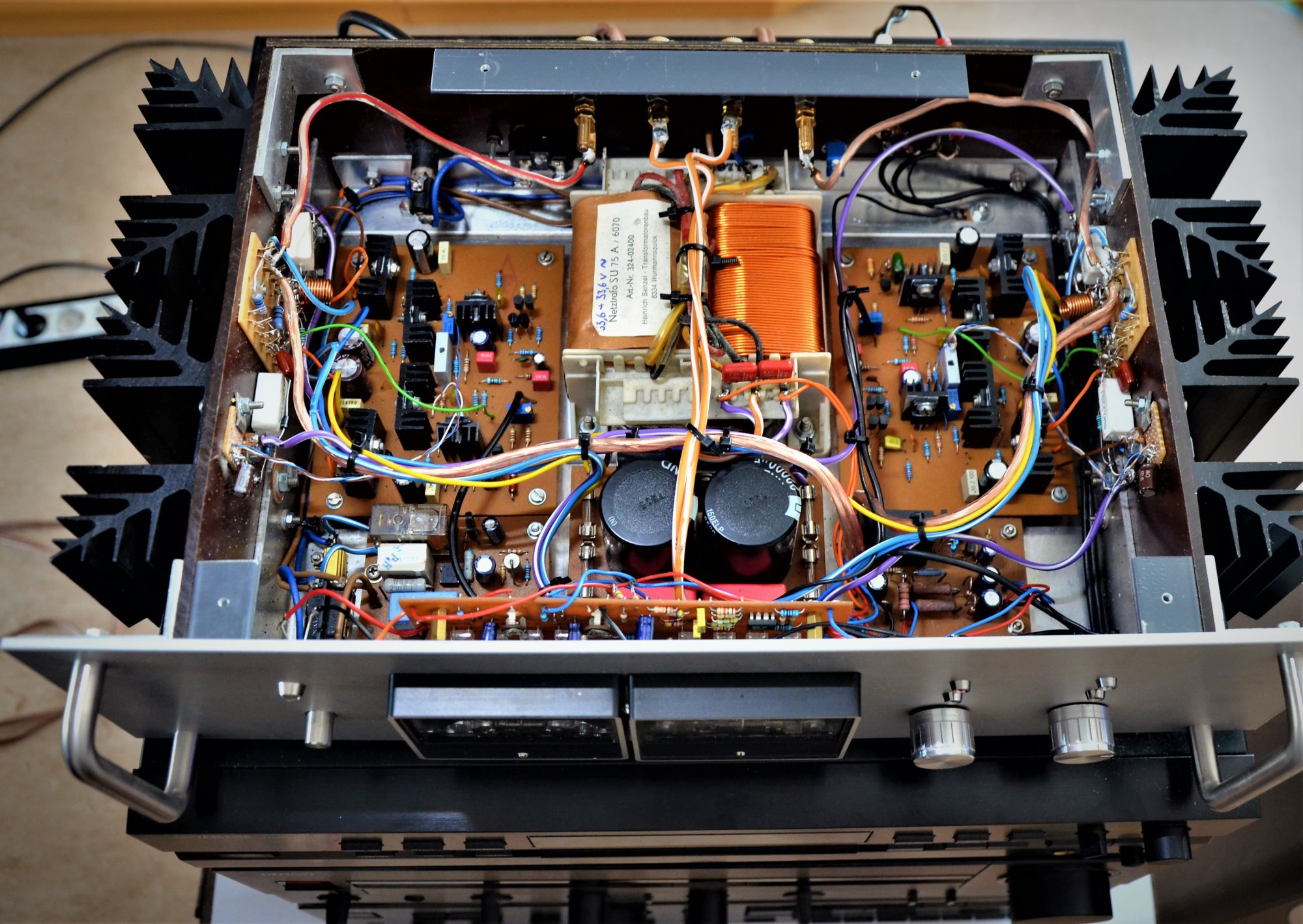

Холтон



[Resistorius]

Жаль вы выходники не поставили полновесные. Такие радиаторы пропадают зря, аж сердце щемит)

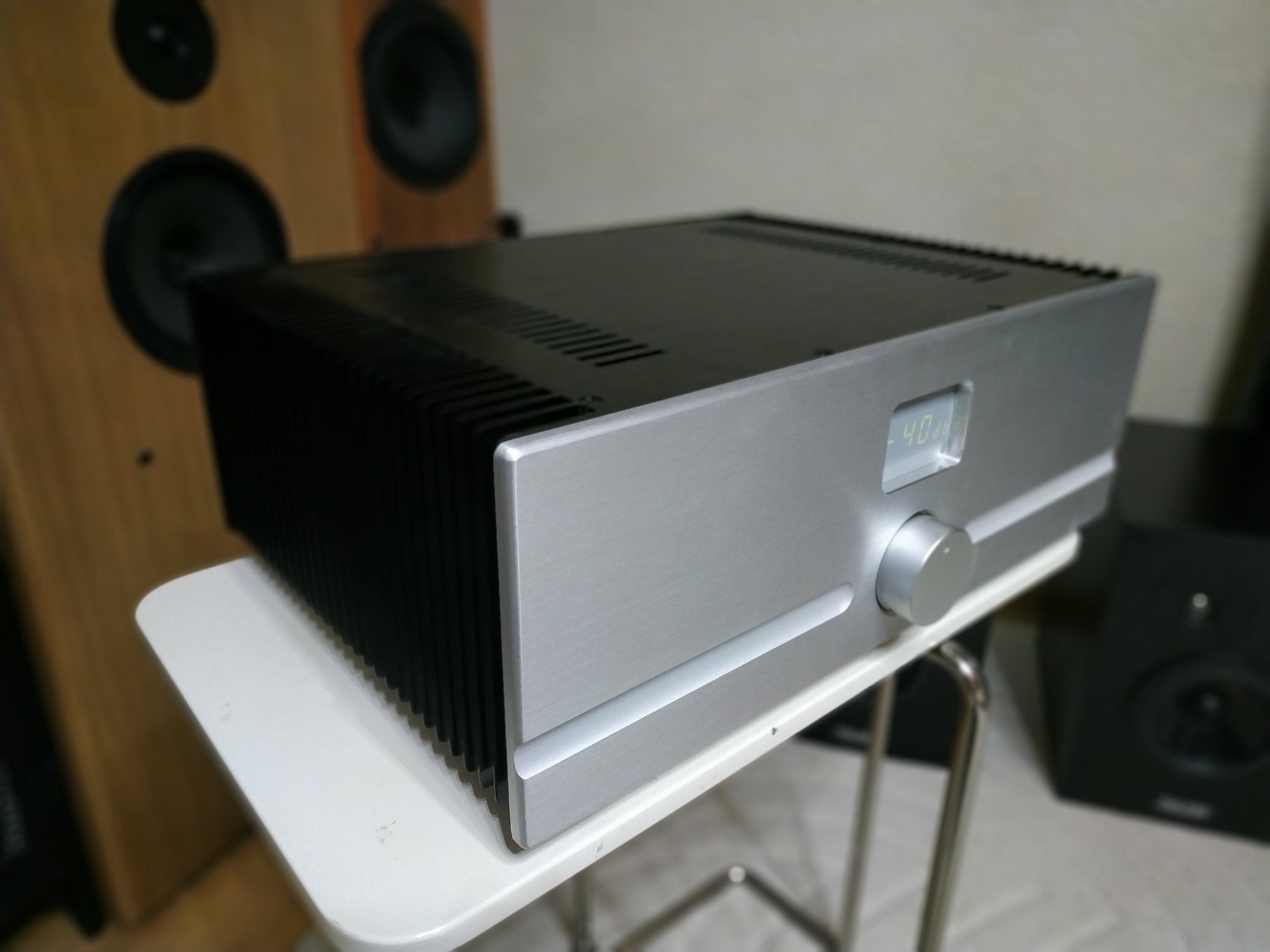

Мне было важно найти красивую коробочку нужных размеров.
Радиаторы - бонус 🙂



[Распони Туринский]

Корректор напрямую подключон к ламповику.

Это по нынешним меркам уже ауди0- к0щунство: к ламповику!!! Только избавились от вредных гармоник и тут – оба-на – лампа!



[Дмитрий Б.]

Это по нынешним меркам уже ауди0- к0щунство: к ламповику!!! Только избавились от вредных гармоник и тут – оба-на – лампа!

Какая ж песня без баяна( гармониК)?



[Дядя Фёдор]

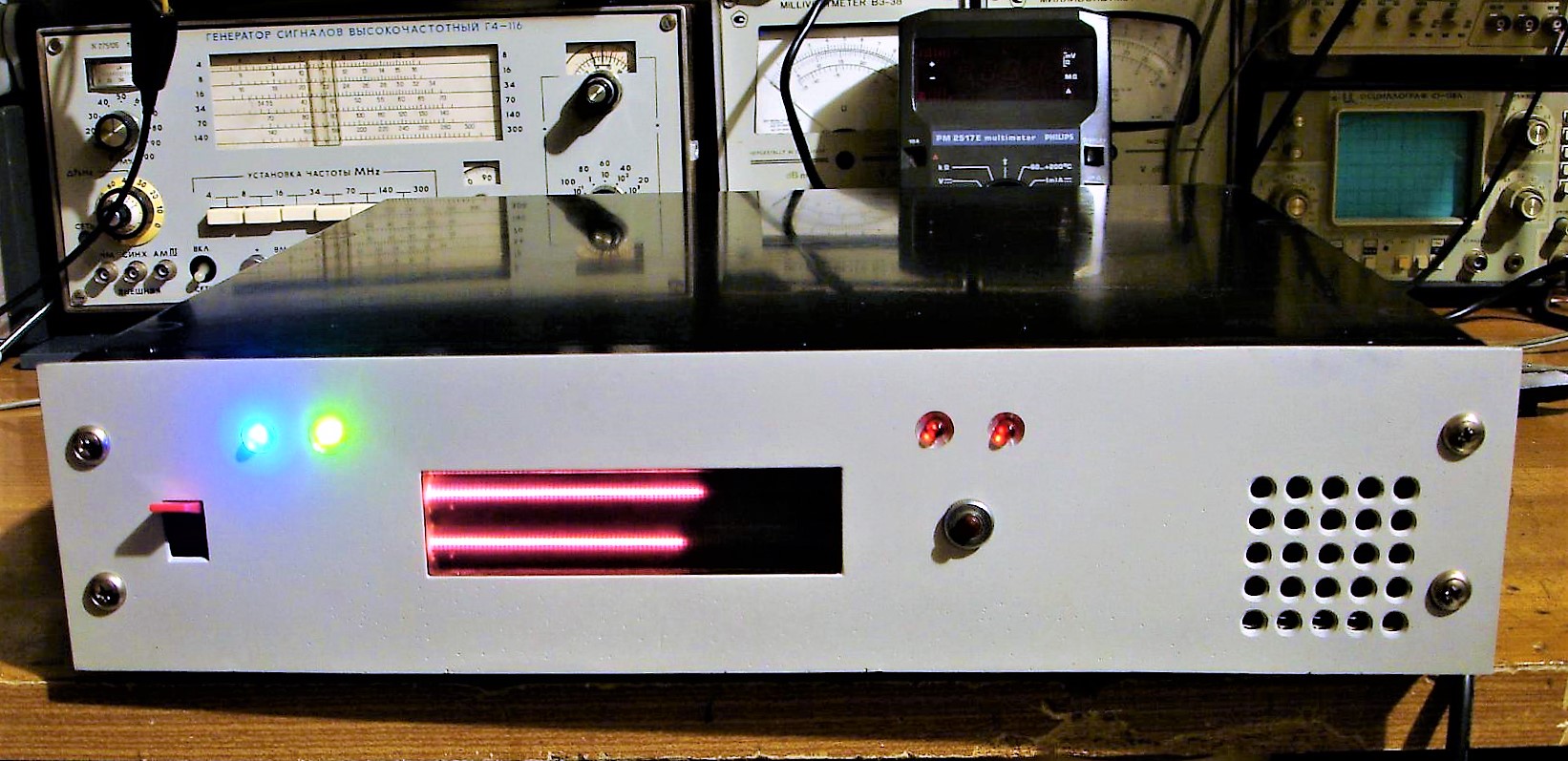

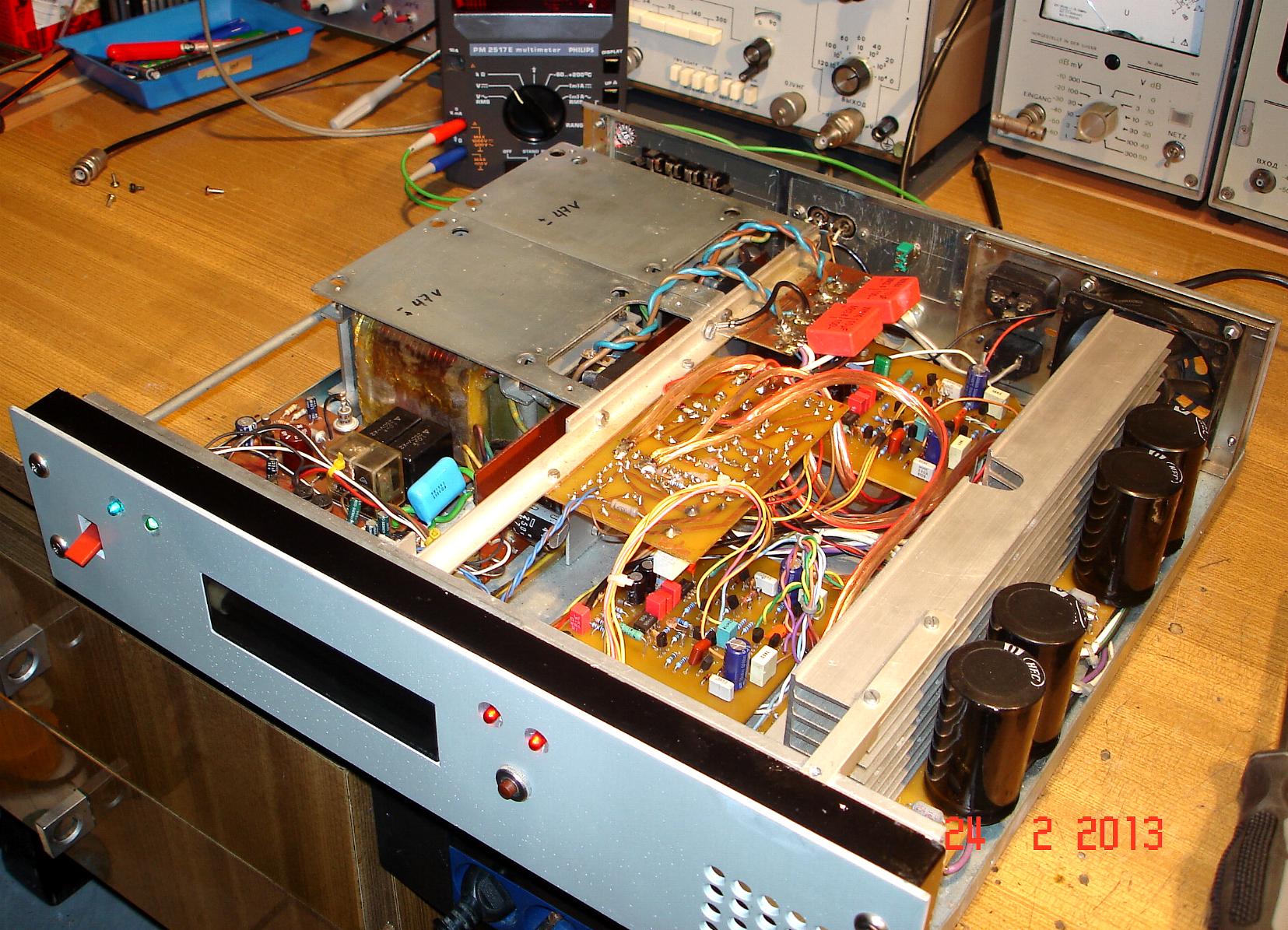

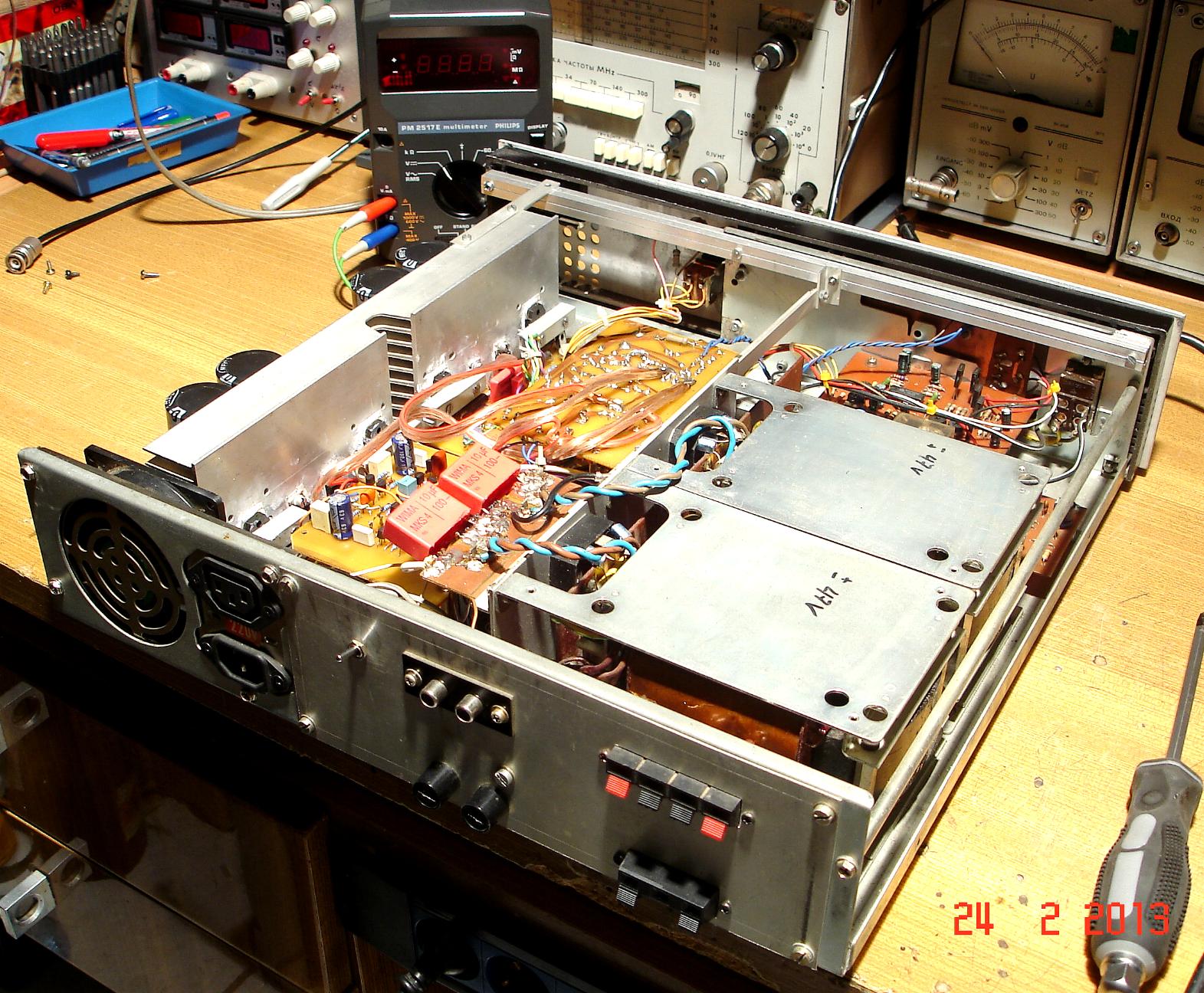

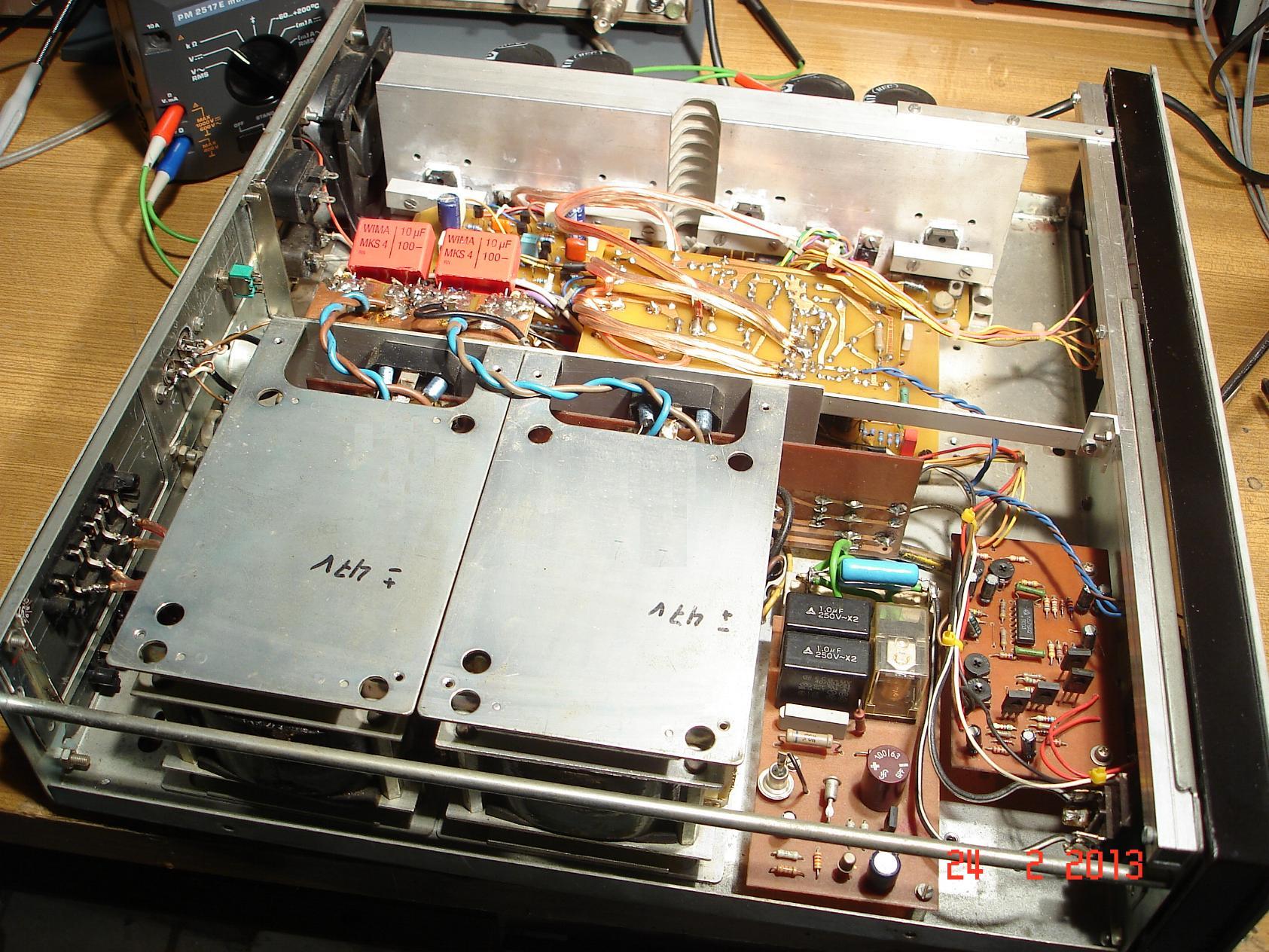

УМЗЧ ВВ , сделан в прошлом тысячилетии, почти на коленке. Корпус от компьютера 286. Двойное моно. С компенсатором проводов. Жив до сих пор, не разу не ремонтировался.



[IgorE]

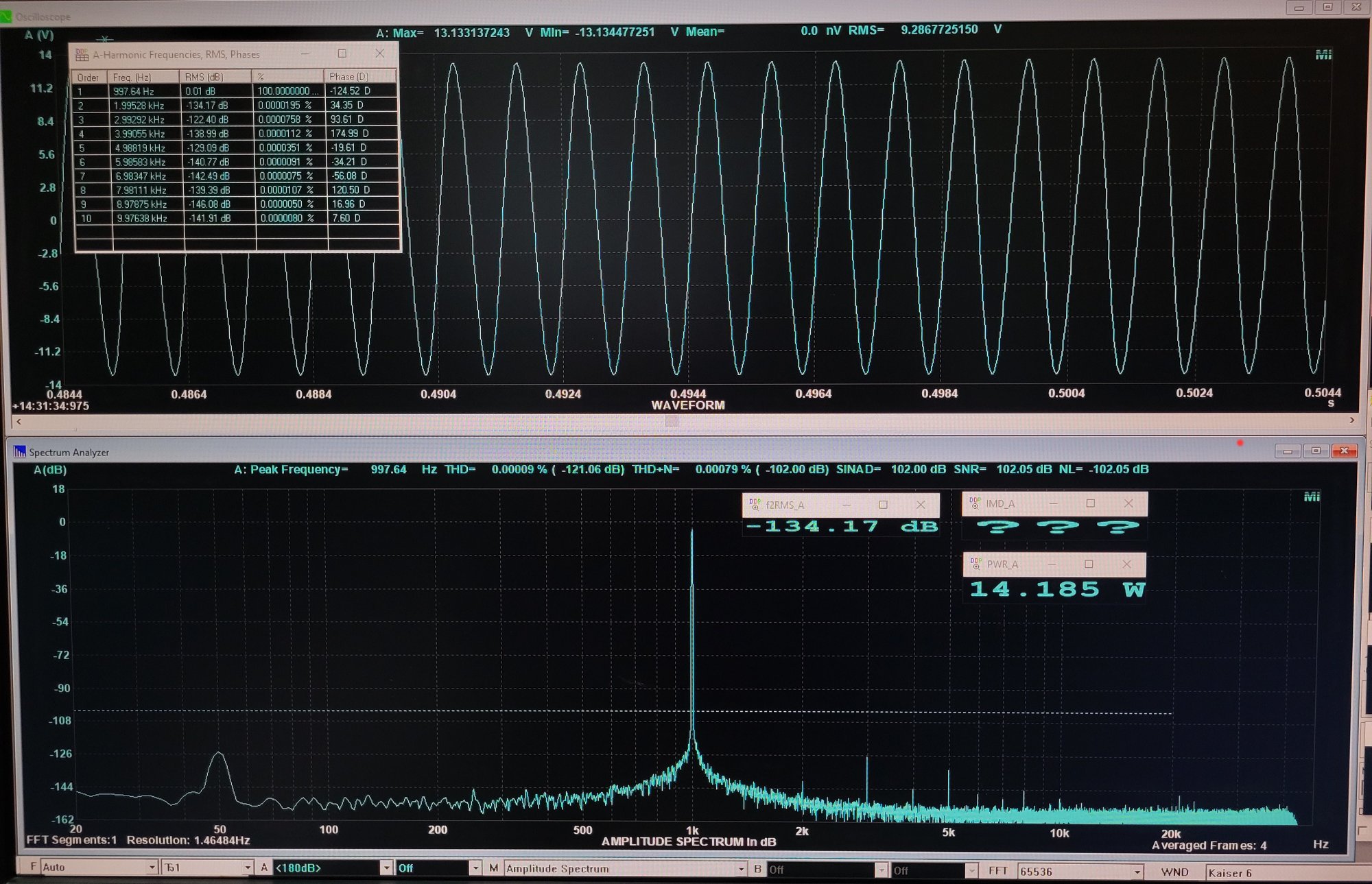

ТT by Neulo

Какой блок питания сделан? По фото он крайне маленький смотрится для таких очень хороших параметров. На 50 и 100 Гц практически тишина.



[Resistorius]

Какой блок питания сделан? По фото он крайне маленький смотрится для таких очень хороших параметров. На 50 и 100 Гц практически тишина.
Посмотреть вложение 145787

БП китай ,то что на фото .
Только трансформатор другой был, по больше.



[IgorE]

Только трансформатор другой был, по больше.

Какой сейчас трансформатор поставлен? Смущают габариты на фото тр-ра и ёмкость конденсаторов совсем небольшая. 470.0 мкФ плюс 940,0 на плате на канал.



[Resistorius]

Какой сейчас трансформатор поставлен? Смущают габариты на фото тр-ра и ёмкость конденсаторов совсем небольшая. 470.0 мкФ плюс 940,0 на плате на канал.

Сейчас усь пока разобран. Думаю про тт35 с компенсатором.

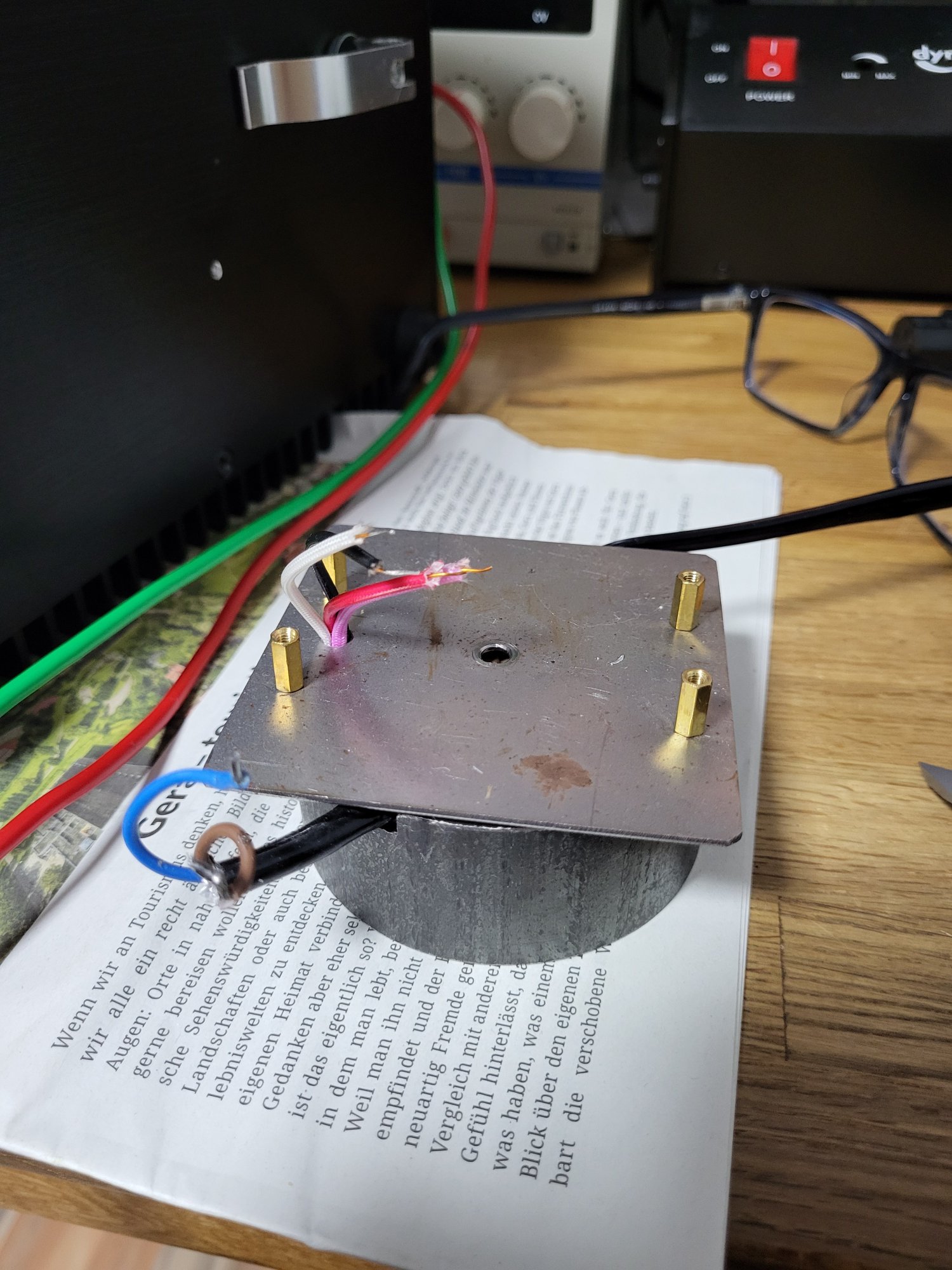

На фото мелки трансформатор в самодельном ситакане 30вт . Мелкого трансформатора оказалось не достаточно , питание сильно проседало .
До етого стоял не екранированны трансформатор на 120вт.
Замер сделан без корпуса с заземленным радиатором . В корпусе было немного хуже но не сильно .
В БП 4х 4700uF.
На плате 4х470uF .

В принцыпе оригинальная схема была со стабами 15в на 5-6 ватт , мелкого трансформатора было бы достаточно .



[Resistorius]

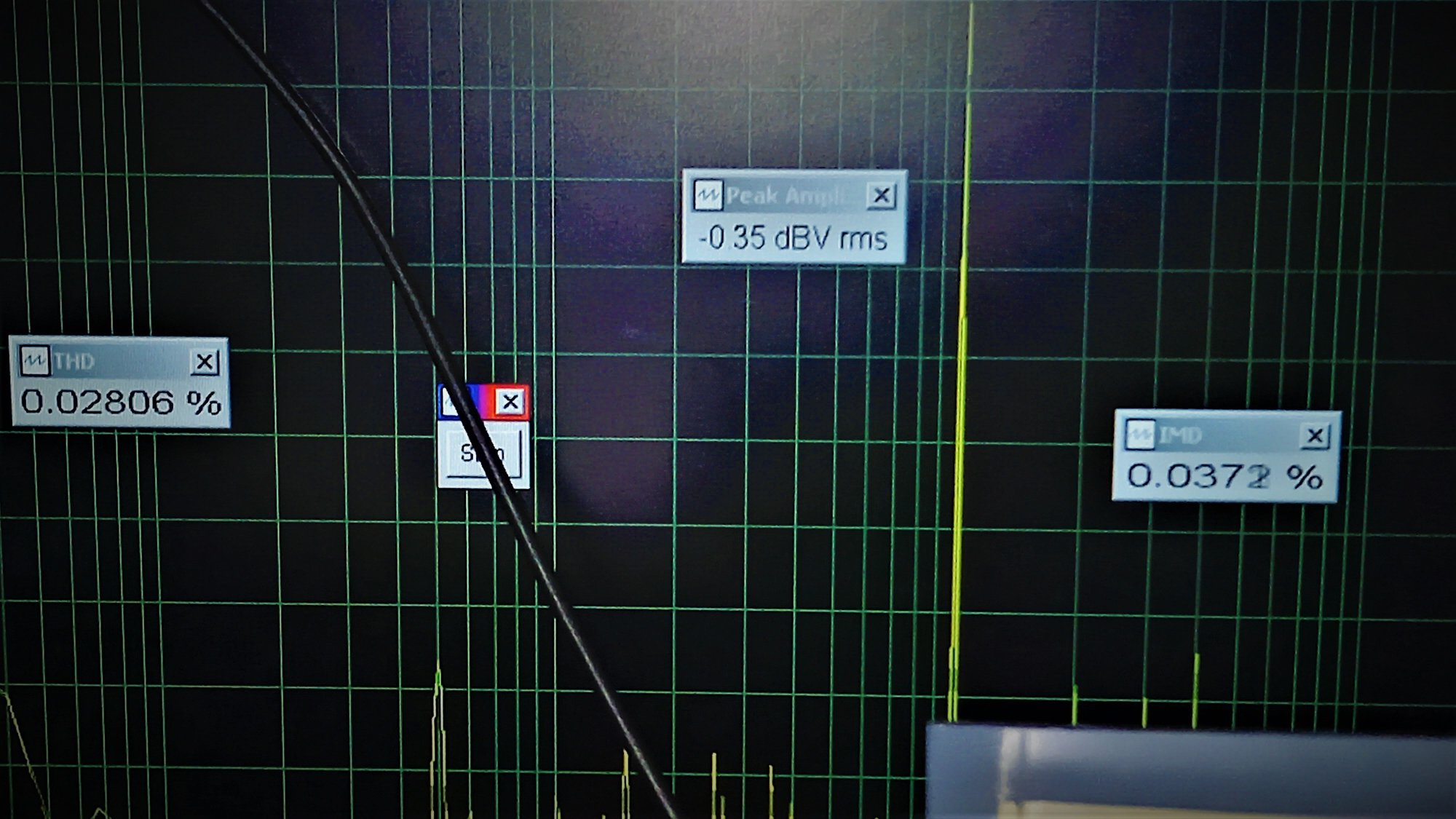

Вот нашёл замер в корпусе с мелким трансформатором.



[NEULO]

В принцыпе оригинальная схема была со стабами 15в на 5-6 ватт

Но увы со стабами мы поимели проблемы с возбудом 7915. До сих пор так и осталось загадкой чего это они.



[Resistorius]

Но увы со стабами мы поимели проблемы с возбудом 7915. До сих пор так и осталось загадкой чего это они.

Твоя схема собраная на отечественных детальках работала . Моя на буржуйских ,почему то не захотела со стабами работать .



[NEULO]

Твоя схема собраная на отечественных детальках работала . Моя на буржуйских ,почему то не захотела со стабами работать .

обошлись в общем итак. судя по замерам- всё отлично. ТТ-35 довольно скоро обретёт рисунок печати и можно будет его собрать.



[IgorE]

Но увы со стабами мы поимели проблемы с возбудом 7915. До сих пор так и осталось загадкой чего это они.

Работая на большую ёмкость вполне. В дополнении к даташиту есть. На пальцах - начинает хаотично срабатывать защита по току.
Попробуй LM317 и 337 они намного лучше.
Но....в УНЧ, классический стабилизатор, это головная боль. Проблемы только, своими руками.
.........
По любому на ИИП перейдешь со временем.
.......
Периферийные блоки нужно разрабатывать дополнительно. Первым - блок защиты АС.
Слишком дорого потом ремонтировать динамики.



[NEULO]

Работая на большую ёмкость вполне.
Попробуй LM317 и 337 они намного лучше.
Но....в УНЧ, классический стабилизатор, это головная боль. Проблемы только, своими руками.
.........
По любому на ИИП перейдешь со временем.
.......
Периферийные блоки нужно разрабатывать дополнительно. Первым - блок защиты АС.
Слишком дорого потом ремонтировать динамики.

В данном случае у меня то всё со стабами в порядке. 3 года усилителю- полёт нормальный. Насчёт защиты- именно стабы и есть токовая защита. Мощность на столе большая не нужна- ватта 3-4 за глаза. Главное чтобы искажения были низкими, а они и есть низкие. Периферийные блоки разработанные у нас уже есть. Как есть и специалист по ним а так же он же по токовой защите.
От кз выхода усилок(лично мой) защищён чисто физически- на выходе нет разъёмов, просто плата под пайку.



[IgorE]

Насчёт защиты- именно стабы и есть токовая защита.

Это не защита.
Это вредитель Сработала защита одного стабилизатора и ... что на выходе будет?
Когда колонки дебелые не так как бы страшно, но...лучше есно перебдеть.



[NEULO]

Это не защита.
Это вредитель Сработала защита одного стабилизатора и ... что на выходе будет?
Когда колонки дебелые не так как бы страшно, но...лучше есно перебдеть.

Ничего не будет. Будет не больше ампера тока. на самом деле схема показала себя до крайности надёжной. Ещё бы, ТТ-15 глубокоосный усилок с током покоя на грани класса Б. 4.5мА.
Но в общем и целом от стабов было решено отказаться в конце концов, проблем с ними не оберёшься.



[IgorE]

Есть м/схема специализированная защиты.
Я когда проектировал себе защиту (есть на форуме) хотел её применить, но при очень подробном изучении оказалось, что есть у нее режим где она мимо. Какой, уже не помню, но я отказался от нее.



[IgorE]

Ничего не будет.

Только квакать. 🙂 Но бесплатно и без вреда при таких параметрах.
........
Защита должна быть только триггерной. Не обсуждается.



[NEULO]

Не обсуждается.

а я художник, я так вижу.) лень мне было ещё навесом паять какую то триггерную защиту чтобы защитить выходные супердорогие и мощные транзисторы КТ814/815 которые я нашел у себя в коробке и даже не подбирал. 😉



[IgorE]

Я не об этой конструкции. Не последняя, я так думаю.
......
Любую конструкцию как бы не продумывал, как бы не вылизывал.....Сделал, заработала, утром уже в голове лучше есть. Это и есть творчество. Но некоторые, второстепенные узлы, лучше сделать может сложнее чуток, но универсальными и в дальнейшем не тратить на такую рутину время.
