ВЧ из Опеля

[Марков Николай]

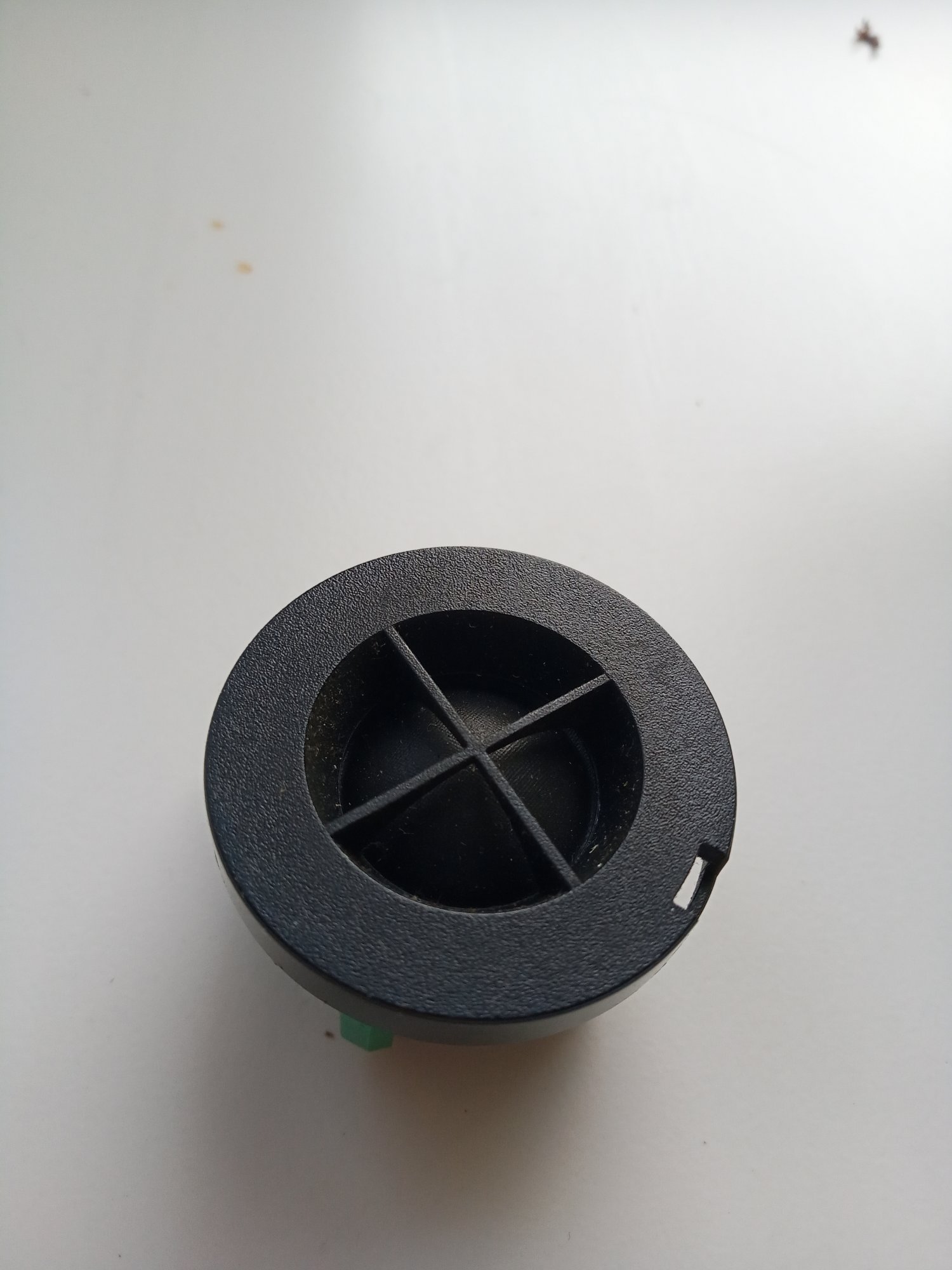

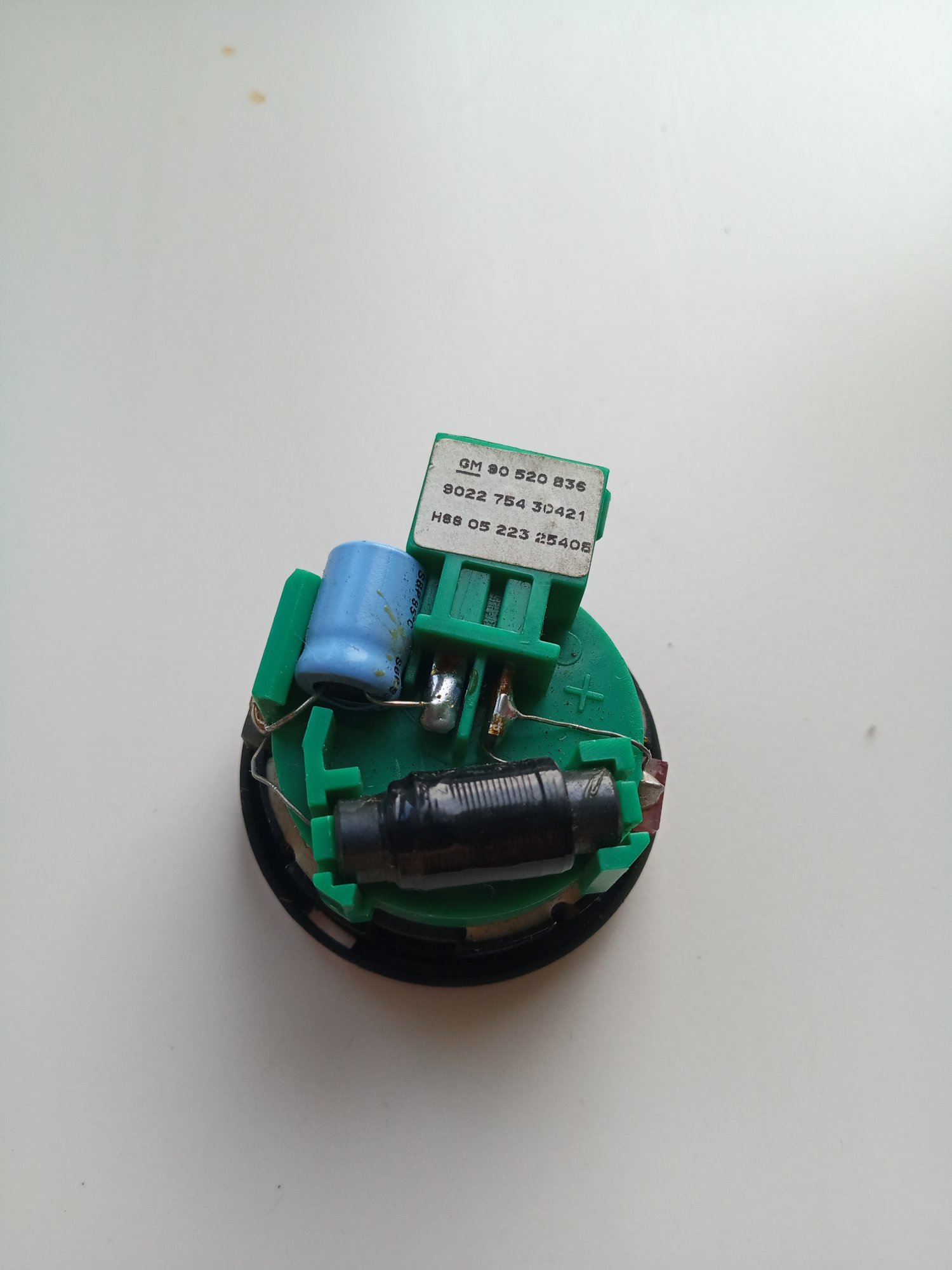

Пара ВЧ на неодиме. Тканевый купол, в конструкции фильтр 4,7 мкФ неполярный электролит+ катушка на железе 180 мкГн.

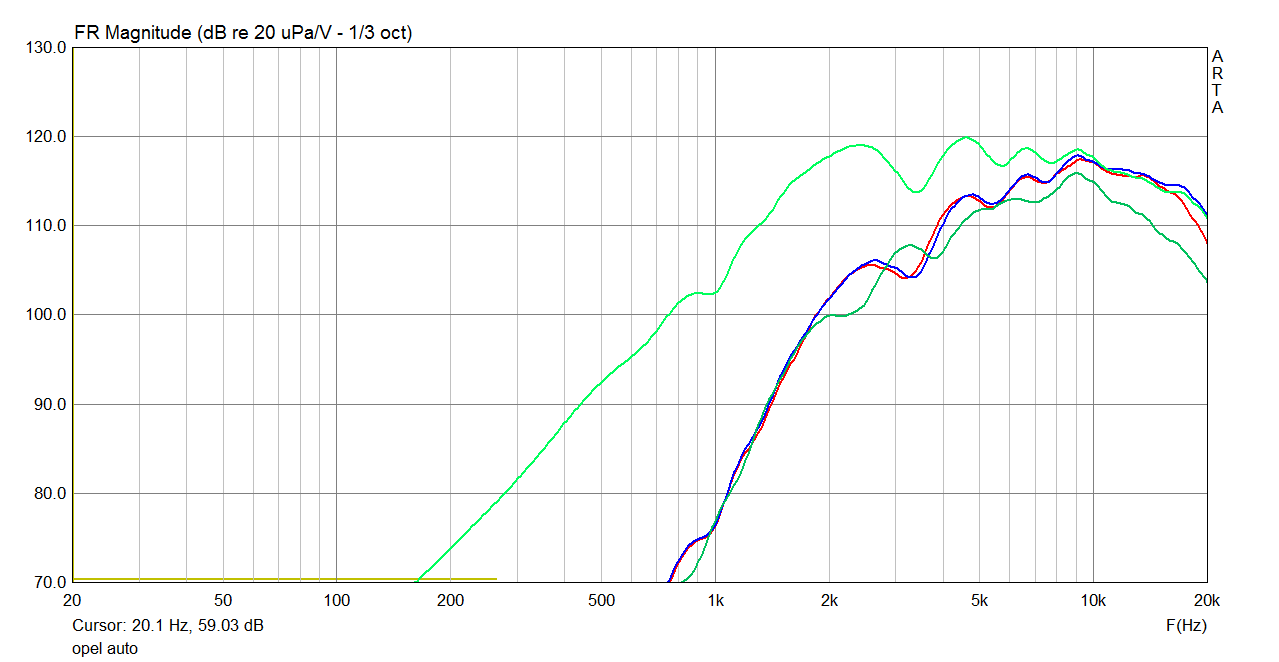

АЧХ пары с фильтром, один без фильтра, один с фильтром под углом 45°:

Отдача порядка 85дБ/Вт, 4 Ома. На слух с фильтром - хорошо. Резонанс 2,2кГц.



[LDS]

Пара ВЧ на неодиме. Тканевый купол, в конструкции фильтр 4,7 мкФ неполярный электролит+ катушка на железе 180 мкГн.
Посмотреть вложение 18816Посмотреть вложение 18817
АЧХ пары с фильтром, один без фильтра, один с фильтром под углом 45°:
Посмотреть вложение 18818
Отдача порядка 85дБ/Вт. На слух с фильтром - хорошо. Резонанс 2,2кГц.

Полноценный фильтр 2 порядка, не то что сейчас один кондер. Наверное из старой тачки?)



[Марков Николай]

Полноценный фильтр 2 порядка, не то что сейчас один кондер. Наверное из старой тачки?)

1987 года, если не ошибаюсь.
