Измерительные приборы, разные. Фото

[Дядя Фёдор]

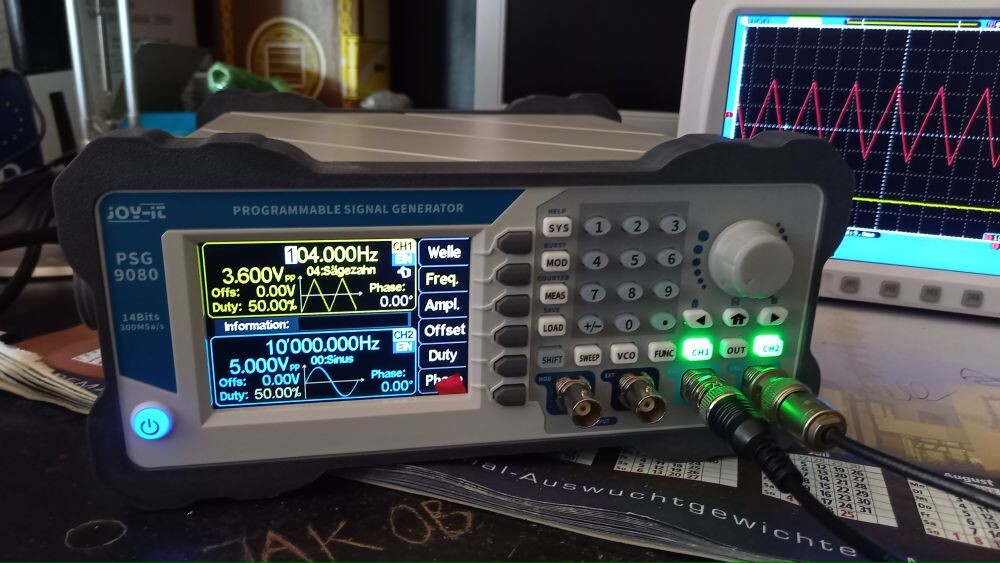

Не припомню генератора, в котором устанавливается размах

В моём слева в верхних углах размах РР можно самому устанавливать

Я знаю только один метод - иметь "источник" или "измеритель" с классом точности на порядок выше проверяемого прибора. У ваших аналоговых вольтметров класс точности от 1 до 2,5, не вижу смысла гоняться за сотыми после запятой....

Да я в принципе и не гонюсь



[IgorE]

не вижу смысла гоняться за сотыми после запятой....

На колхозном рынке такое же мнение к барыг.
Д.Федя выложил показания приборов, а приборы для чего делают?

Да я в принципе и не гонюсь

Для чего тогда пять и не очень таки дешёвых?



[Дядя Фёдор]

Для чего тогда пять и не очень таки дешёвых?

Новые вытесняют старые и отправляются в коллекцию измериловки.



[IgorE]

Новые вытесняют старые и отправляются в коллекцию измериловки.

Нефертити.
Точность, удобство, размеры,..... и второстепенное.
......
С синусоиды надо начинать. На ней самый точный и определить.



[uriy]

С синусоиды надо начинать. На ней самый точный и определить.

А где взять эталонную неискажённую синусоиду? При этом нужно иметь вольтметр с классом точности 0,1% для проверки амплитуды эталонной синусоиды....



[Дядя Фёдор]

Нефертити.
Точность, удобство, размеры,..... и второстепенное.
......
С синусоиды надо начинать. На ней самый точный и определить.

Эт понятно, цель была узнать как приборы ведут себя с разными сигналами.
И узнал, что цифровыми мультимерами шум не померяешь, ну аналоговые вольтметры годятся только для определения, меньше , больше чем...



[IgorE]

Эт понятно, цель была узнать как приборы ведут себя с разными сигналами.

Болменее ведут. Прилично. Шум надо думать почему в ауте. Для аматора это крайне нужное измерение.



[Yurik]

Столкнулся с тем, что цифровому тестеру не очень-то можно доверять. В одном устройстве мне надо на стабе установить напряжение 5,09В. Тестер Mastech MY-65, как бы не самый отстойный. Лет 6 назад был поверен в лаборатории. Щупы плюс на плюс, минус на минус - настраиваю 5,092В. Переворачиваю щупы: плюс на минус, минус на плюс - тестер показывает 5,088В. С Unit-t UT89XD аналогичная ситуация.
Пока не надо было измерить напряжение с точностью до двух знаков после запятой, никогда не заморачивался как поставить щупы. Перевернул, показало минус - ну и ладно.



[IgorE]

Цифровая техника не умеет работать с отрицательным напряжением. За напряжение 0 обычно принимается 2,5вольт и минусовые напряжения приводятся к этой цифре (меньше 2,5в). Это не сложно.
Обычно поплыл в приборе ИОН и данные поплыли.
Но для тестера такие отклонения пыль. Лучше он и теоретически не может.

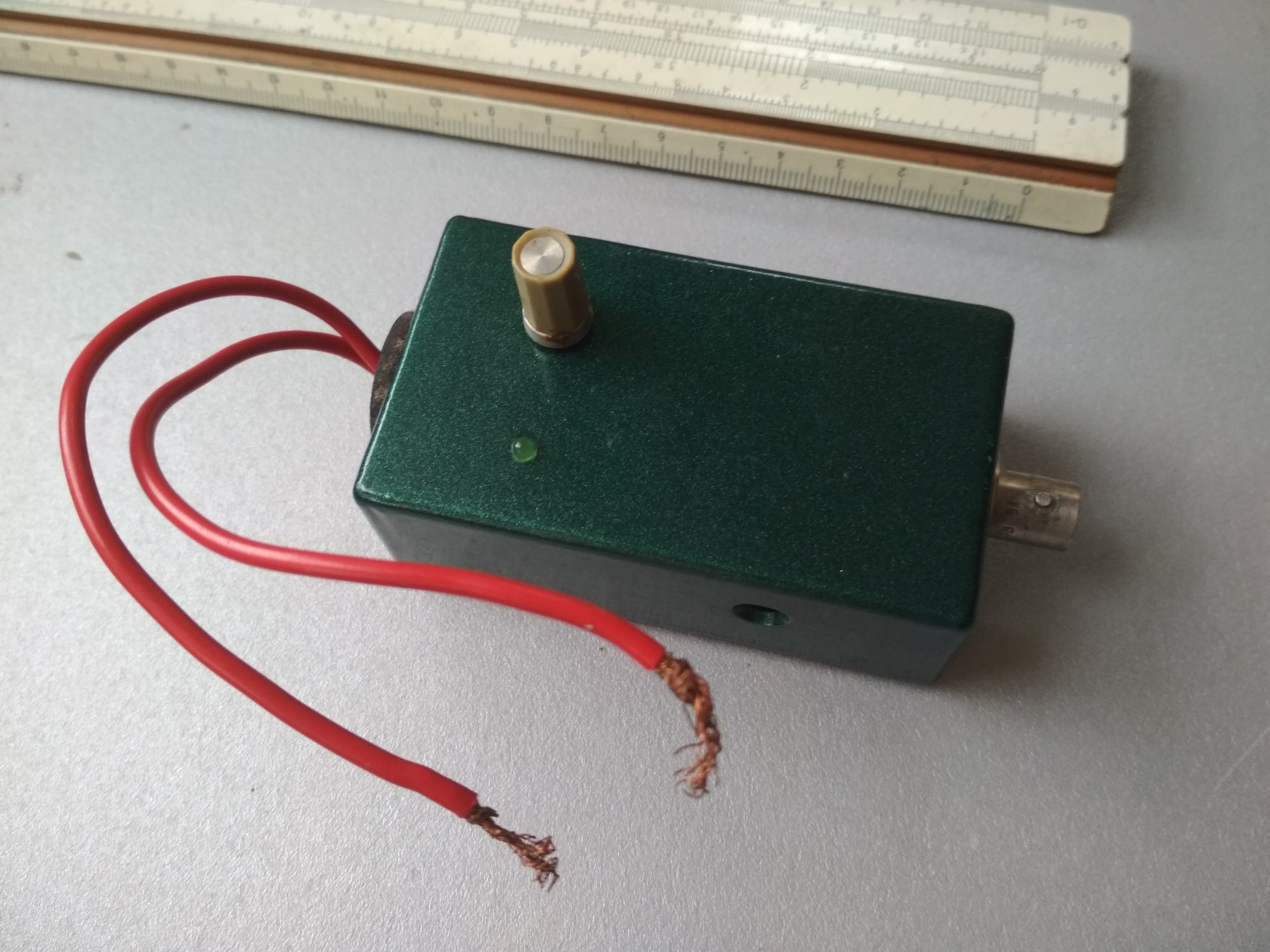

Гальванически развязанный датчик тока на спец. м/схеме датчика Холла. Сделан на вышеизложенном принципе.
Данные от м/с приводятся к нулю и масштабируются для удобства.
Вместо удобных данных для контроллера имеем привычные для человека.
Внутри коробочки три м.схемы. Сенсор тока, ОУ и инвентор + в - для работы ОУ.


Ток до 10А, постоянный и до 150кГц
Изоляция 1000в.
Сопротивление изм. шины 0,0001 Ом.
Выход на осцилоскоп, тестер. Ручка для тонкой подстройки ноля.
Конструкция авторская.
Такая балалайка нужна лампадникам. Там очко всегда вибрирует от высокого напряжения.



[Александр Бокарёв]

Новые вытесняют старые и отправляются в коллекцию измериловки.

Новые дополняют старые, занимая определенную нишу, без которой раньше было хреновато.
Скажем, в 2004 году измерить спектр своего лампача- нужно было нанимать машину, ехать на край географии, там с утра до вечера проделать адову работенку на совейском спектрографе СК4-56 , а позже , с внедрением компьютера, на экране компа получить то же самое , не вставая с дивана, за 10 минут. С гораздо более точным результатом, не говоря уже про запись результатов измерения.



[СМЕРШ-2]

Впаял 311Б. Фон при включении, режим съехал , нет нуля на выходе. Ничего не дымит. Выпаял, впаял обратно МП10б. Тишина и благодать, чистейший звук.
Ребята, заводите свою тему по переделке Бокиной схему на 311 триод. Будет интересно.

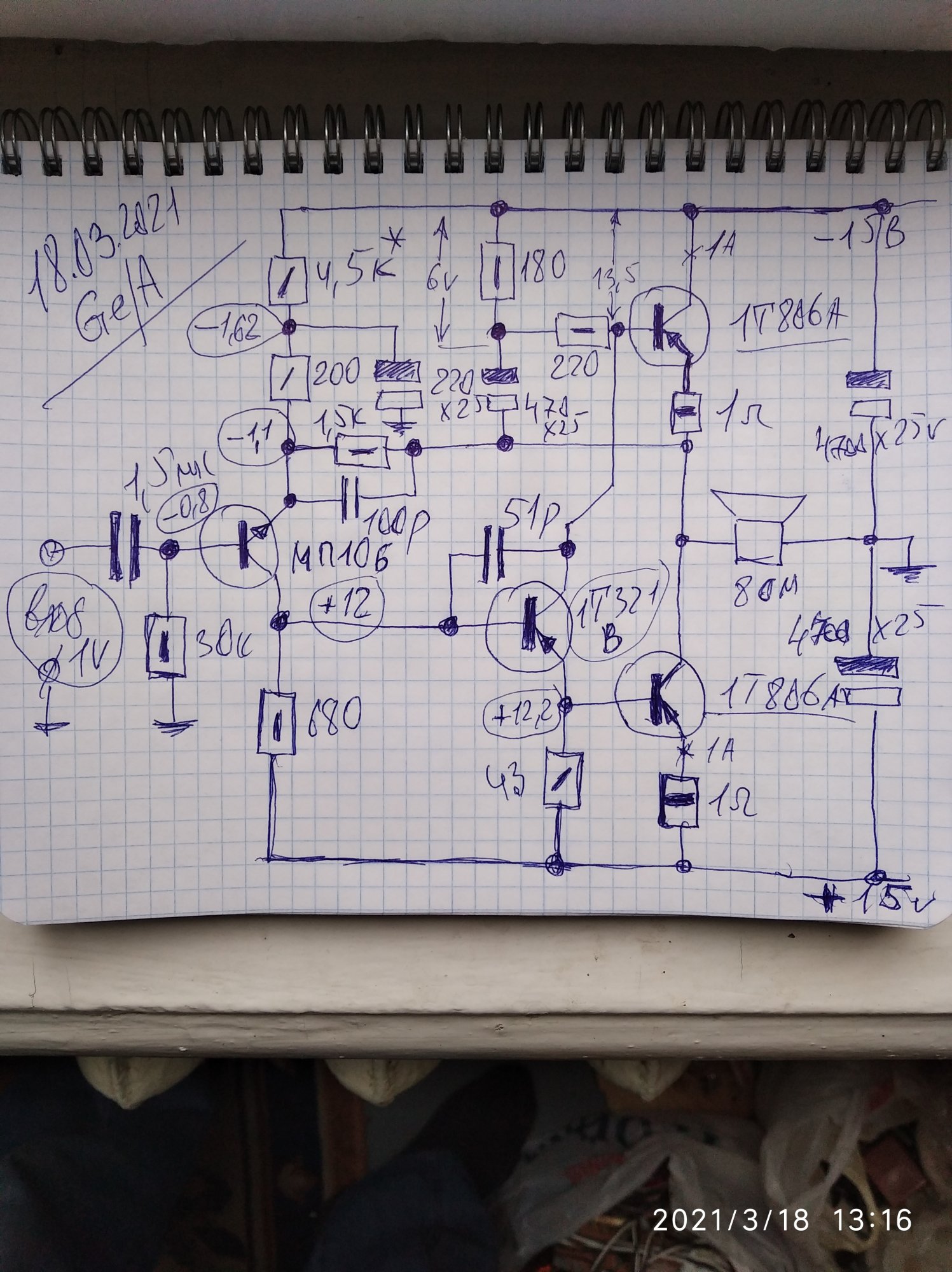

Значит так.
1. 1Т 910АД от дяди Паши Пыжэ приказали долго жить. Сами жили недолго, не успев и понять, что произошло. До 20 в как бы живы. выше наворачиваются. К-Э пробивается . Они переключательные, поэтому видимо в А режиме не живут.
2. 1Т311б заработал, но на 30 вольтах питания началась генерация.
3. п609 загенерил сразу, зашуршал и захрустел, словно лампа.
4.п605 вместо 1 т321 прекрасно стал , нужно лишь чуток уменьшить резистор смещения МП10-го.
Скорее всего, финальный вариант схемы будет на мп10, П605 и паре 1т806а. Остальные сошли с дистанции по разным причинам.



[IgorE]

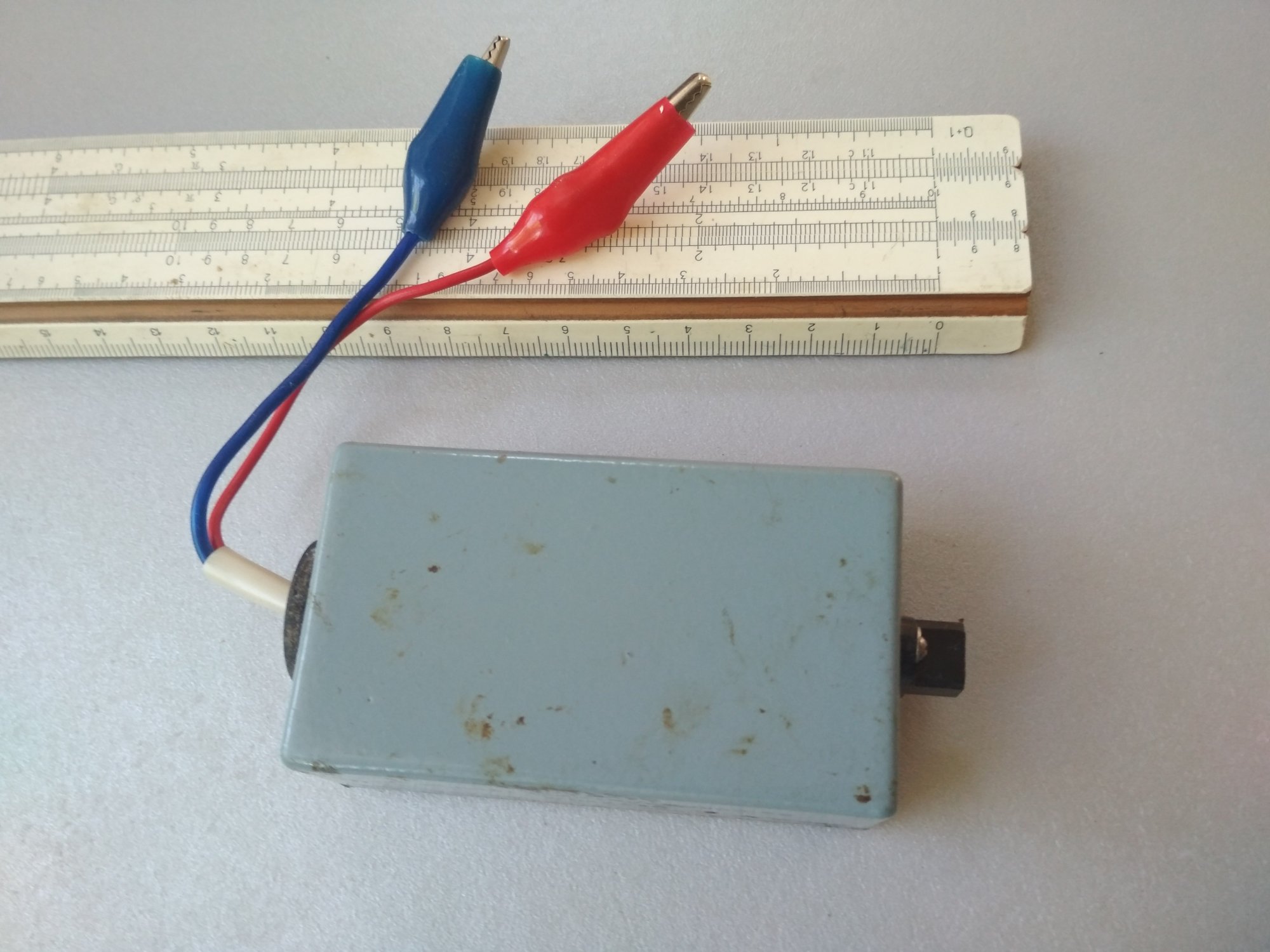

Миллиомметр.
Незаменимая весчь для лампадникоа.
Тот кто сам делает катушки, дросселя, трансформаторы.
Каким бы прибором не измерял индуктивности - проблемы. Эта тыква даже теоретически не ошибается.
Конструкция крайне элементарная. Две детали, LM317 и сопротивление 2,5 Ом. Это генератор стабильного тока + обычным тестером измеряет напряжение на крокодильчиках.
У меня ток 0,5А. Случайно вышел так точно двумя сопротивлениями. Не надо шибко мучаться с подбором тока. Написали на коробочке и достаточно. Считаете на калькуляторе.
Корпус - радиатор.



[СМЕРШ-2]

не вижу смысла гоняться за сотыми после запятой....

Да что ж такое-то? Да как же так?
Я ещё понимаю, что нули в звуке - не комильфо: интермоды звучат лучше (нет, но ради гэга). А вот в разных датчиках точность - смысл жизни, нет точности (большая погрешность) - на хер с пляжа, я тут ляжу (говорят конкуренты).

Но и тут нули не ко двору.
И тут начинаешь понимать, что дело не в нулях, да и вообще ни в чём: просто люди привыкли всё делать ляп-тяп, а нули - попались под раздачу, даже назло самому себе.



[apalych]

Миллиомметр.
Незаменимая весчь для лампадникоа.
Тот кто сам делает катушки, дросселя, трансформаторы.
Каким бы прибором не измерял индуктивности - проблемы.

Прикупил за десятку (вру, 12 шша-дол) от такой Zoyi ZT-MD1 причендал:

Перешил на крайнюю firmware. Как оказалось, НЕ показометр.

Соберусь в кучку – закину об этом девайсе в тему китайских LCR тестеров.



[uriy]

Да что ж такое-то? Да как же так?
Я ещё понимаю, что нули в звуке - не комильфо: интермоды звучат лучше (нет, но ради гэга). А вот в разных датчиках точность - смысл жизни, нет точности (большая погрешность) - на хер с пляжа, я тут ляжу (говорят конкуренты).

Там речь шла за аналоговые вольтметры у которых класс точности от 1 до 2,5, а теперь скажите мне какая абсолютная погрешность измерений будет у этих приборов на диапазоне 1В? Есть смысл искать точность в десятых вольта после запятой у этих приборов, или нет?



[СМЕРШ-2]

Есть смысл искать точность

Так это - по задаче. Скажут - будешь.



[uriy]

Логарифм. линейка один из самых точных измерителей.

Кстати да, одна из самых точных шкал на ней... Помню ради прикола проверил шкалу миллиметров с её помощью на офицерской линейке, оказалась офицерская линейка на 17см врёт аж на один миллиметр в плюс.



[ALSS]

класс точности от 1 до 2,5, а теперь скажите мне какая абсолютная погрешность измерений будет у этих приборов на диапазоне 1В?

Класс точности не зависит от диапазона.
Однако есть приборы с разными классами точности на разных диапазонах как напряжения, так и частоты.



[uriy]

Класс точности не зависит от диапазона.

Вопрос был чему равна абсолютная погрешность измерений на этих вольтметрах при диапазоне измерения 1В и классе точности 1 и 2,5.



[Дядя Фёдор]

Прикупил за десятку (вру, 12 шша-дол) от такой Zoyi ZT-MD1 причендал:
Посмотреть вложение 147041
Перешил на крайнюю firmware. Как оказалось, НЕ показометр.

Соберусь в кучку – закину об этом девайсе в тему китайских LCR тестеров.

Уже заказал, но уже 26 евриков самый дешёвый



[apalych]

Уже заказал, но уже 26 евриков самый дешёвый

И сразу перешить на вер.2.0
К мерным 0.3/0.6В добавили 0.1В и + чуток полезных вторичных параметров. Для внутрисхемки самое то, а вот на 0.6В с диодиками туго. Та по*фиг, зато причендал достойный. Теперь основной экспресс-мерник деталюшек, моточно-проводочных и дынамэгов на чистейшем синусе 100Гц/1/10кГц.

*) Я на Али долго в засаде сидел, дабы продаваны сделали замануху, тому и 12 шша-дол. Но сейчас навинтили прайс, минимум двадцатка–22.



[IgorE]

Кстати да, одна из самых точных шкал на ней...

И очень малые температурные расширения. В любом измерителе это основная проблема.
На спор, с шефом, считали 40 лет назад на "скорость".
Шеф на линейке выиграл с большим отрывом.
Но "где запятая" уже мое поколение не умеет. В этом проблема хомячков. Хотя на калькулятор перешёл на 2 курсе.

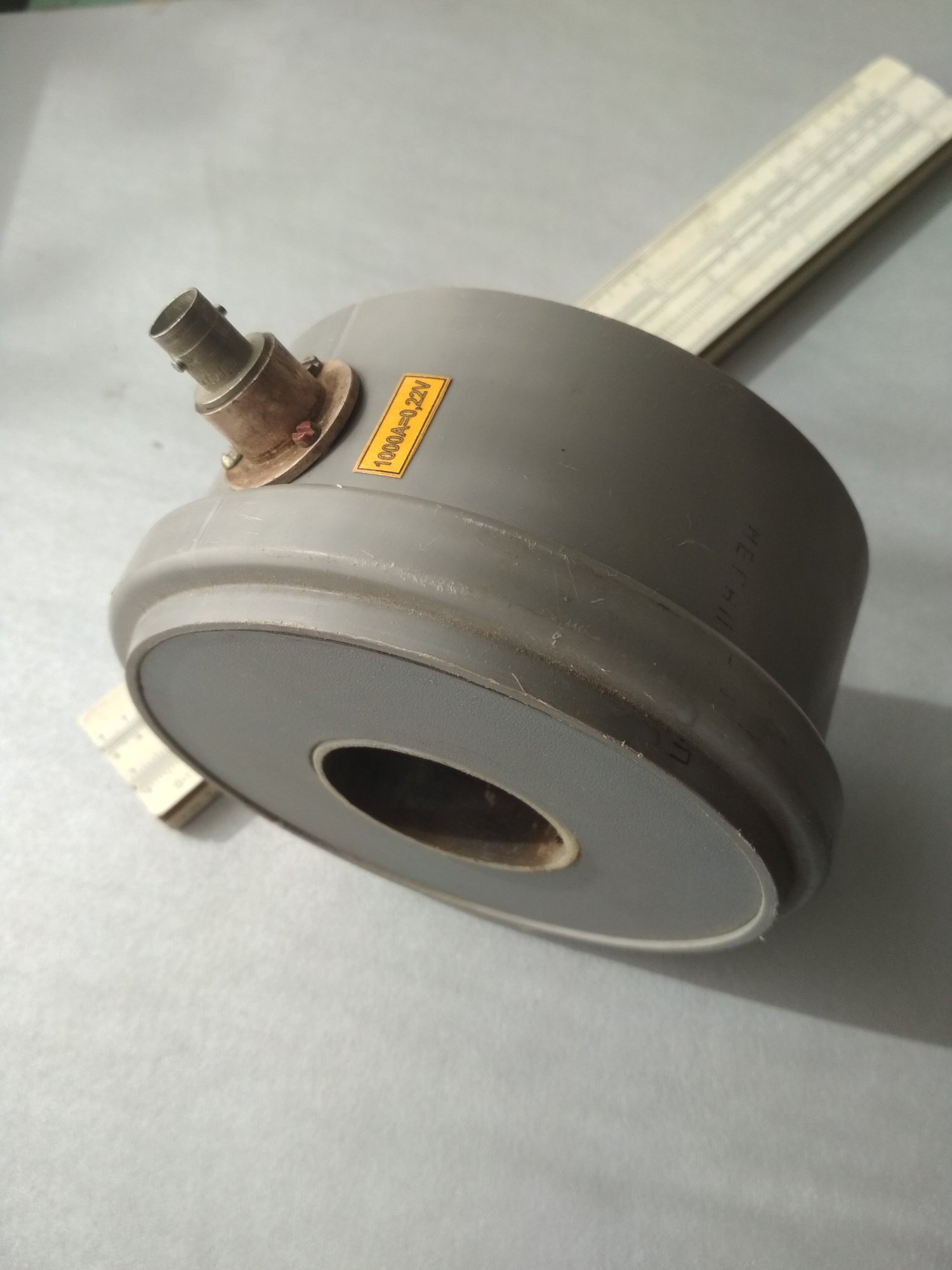

Датчик тока.
На этом ресурсе "для посмотреть'.
Для измерения запредельных токов. Т. называемый "Пояс Роговского". У этого 1000А=0,22вольт. В датчике нет сердечника, можно измерять ток любой величины. С этим до 1000000А легко.
.....
Схемы, конструкции, описание датчиков тока на сайте Радио кота. Статья "Измерение больших токов."



[ASaV]

Вопрос был чему равна абсолютная погрешность измерений на этих вольтметрах при диапазоне измерения 1В и классе точности 1 и 2,5.

Могу посоветовать



[Распони Туринский]

Датчик тока.
На этом ресурсе "для посмотреть'.
Для измерения запредельных токов. Т. называемый "Пояс Роговского". У этого 1000А=0,22вольт. В датчике нет сердечника, можно измерять ток любой величины. С этим до 1000000А легко.
.....
Схемы, конструкции, описание датчиков тока на сайте Радио кота. Статья "Измерение больших токов."
Посмотреть вложение 147115

Можно таким измерять ток молнии 😆, только очень осторожно!!! Там как раз десятки килоАмпер получаются



[Корвет 200УМ-088С]

Можно таким измерять ток молнии

Как вы её в такую маленькую дырочку просунете?!?!



[IgorE]

Могем и молнию.
Пропустим через дырочку провод снижения грозозащиты и к осциллографу.

.........
Этот прибор измеряет не силу тока, а скорость изменения. Это немного неудобно.



[СМЕРШ-2]

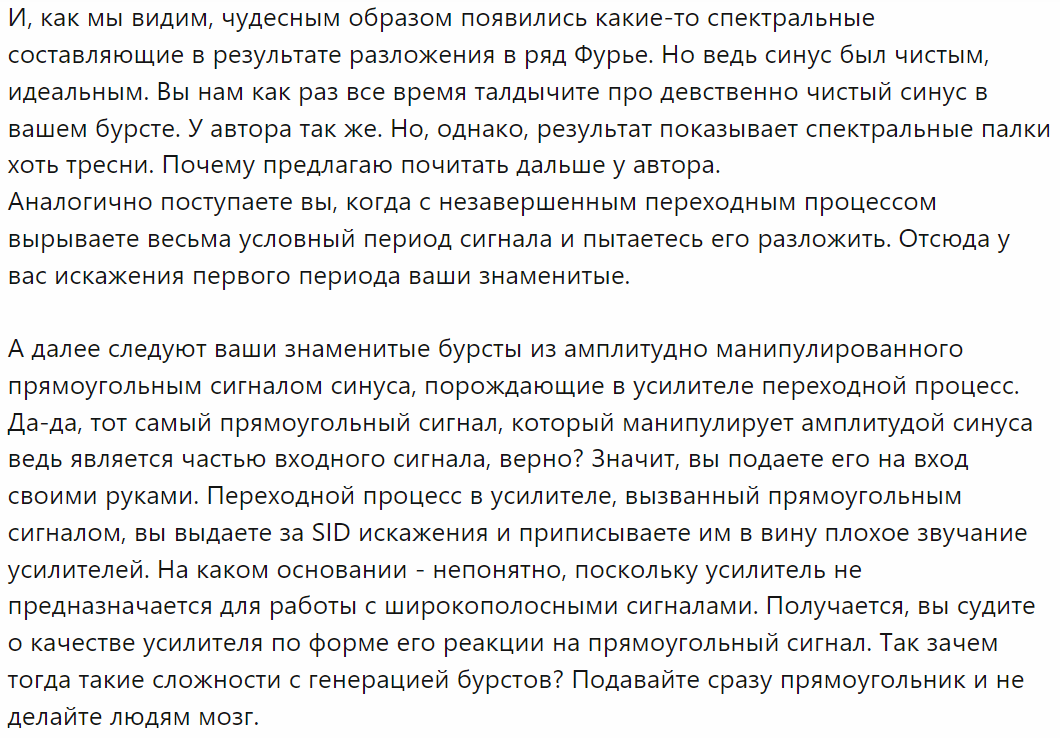

Кто там ждёт мнения Хуана Пабло?
Получите, распишитесь.



[Распони Туринский]

Как вы её в такую маленькую дырочку просунете?!?!

Через эту конструкцию пропустить проводник молниеотвода, как уже сказано выше. Выход датчика – на регистратор с только оптической (!!!) развязкой от собственно датчика и с батарейным питанием оптики на стороне датчика. !!!Но крайне не рекомендую такие эксперименты!!!
Не в тему: Для бытовых и дачно-хозяйственных целей не забываем про тросовые молниеприемники, которые имеют известные преимущества перед "традиционными" стержневыми.



[IgorE]

Промышленные датчики используют на серьезных объектах энергетики.
Нет сердечника - нет проблем с мах током. Да и конструкция настолько простая, что стоит мизер и ломаться нечему.



[IgorE]

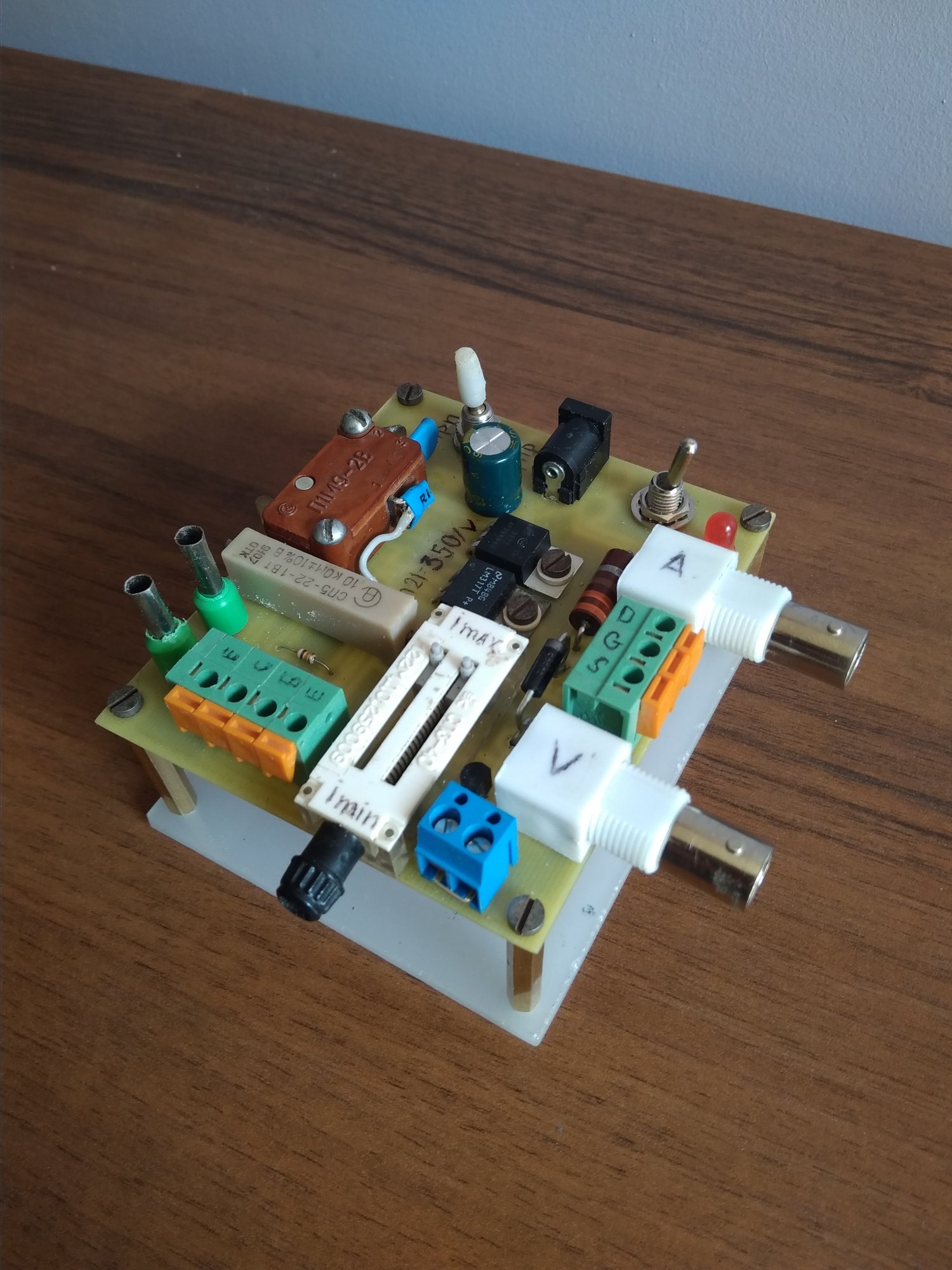

Прибор для измерения h21 транзисторов средней мощности и полной ВАХ полевых.
Авторский, оригинальный метод переключения проводимости и задания тока через транзистор, автоматически.
Полное описание на форуме в этом разделе.
