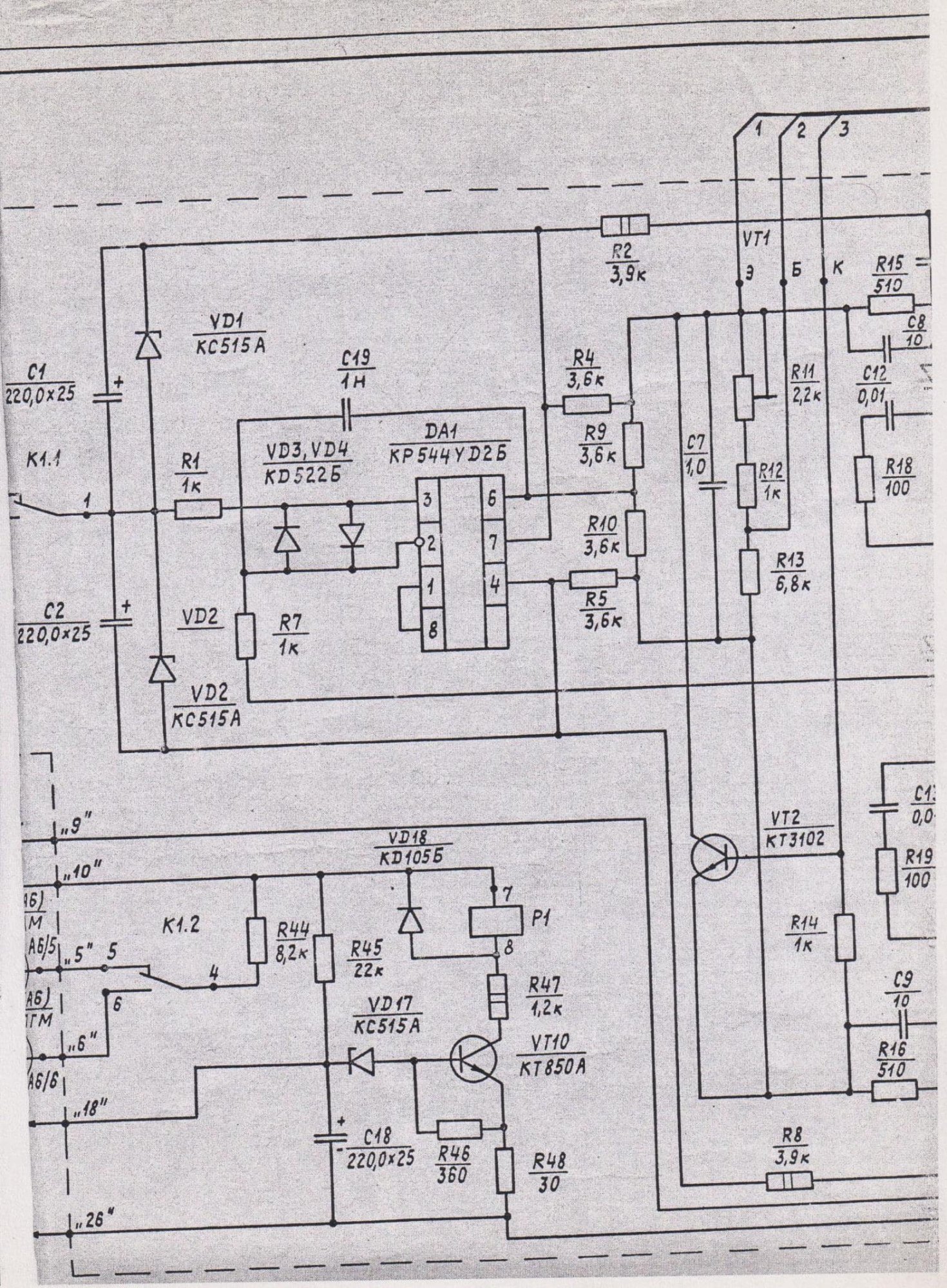

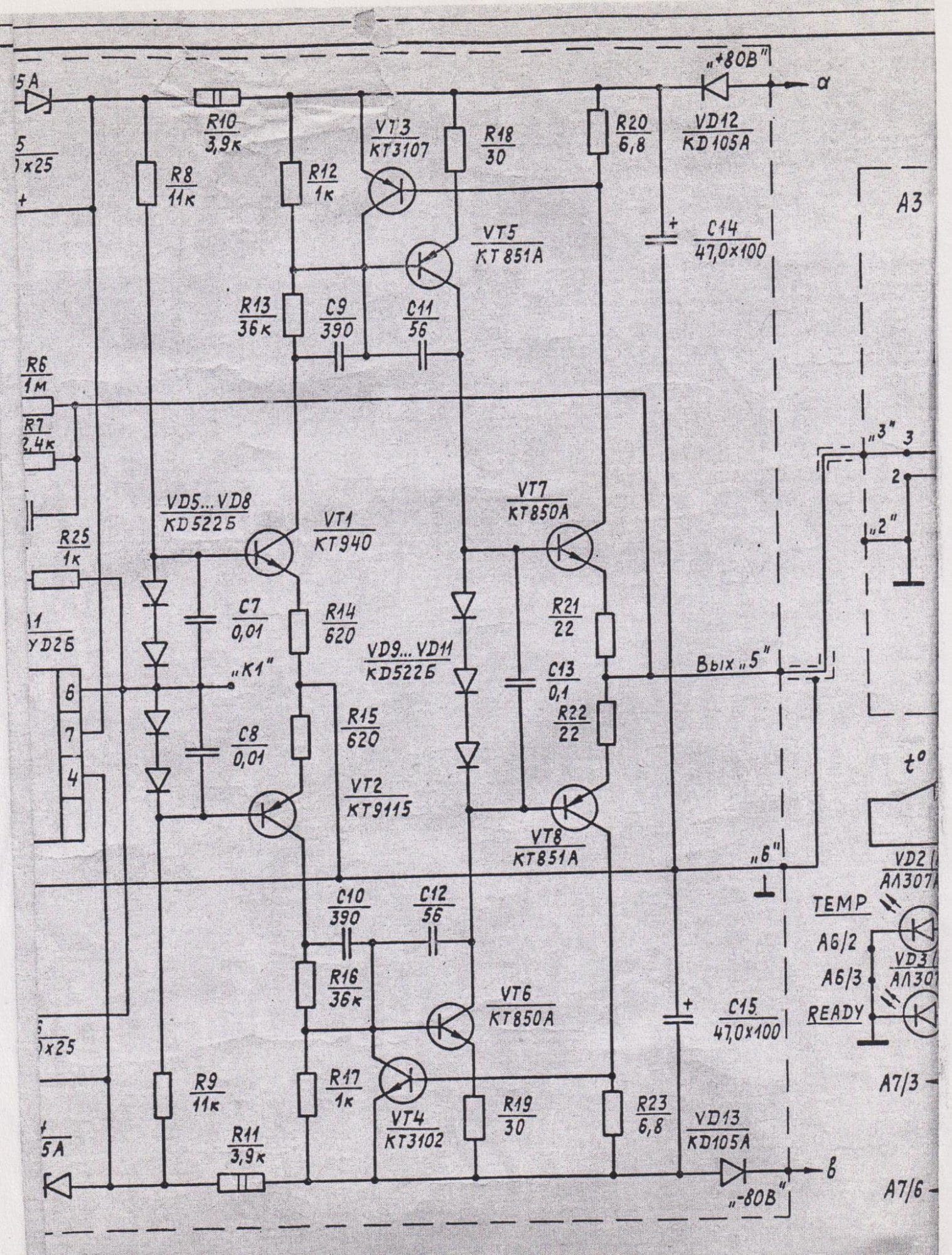

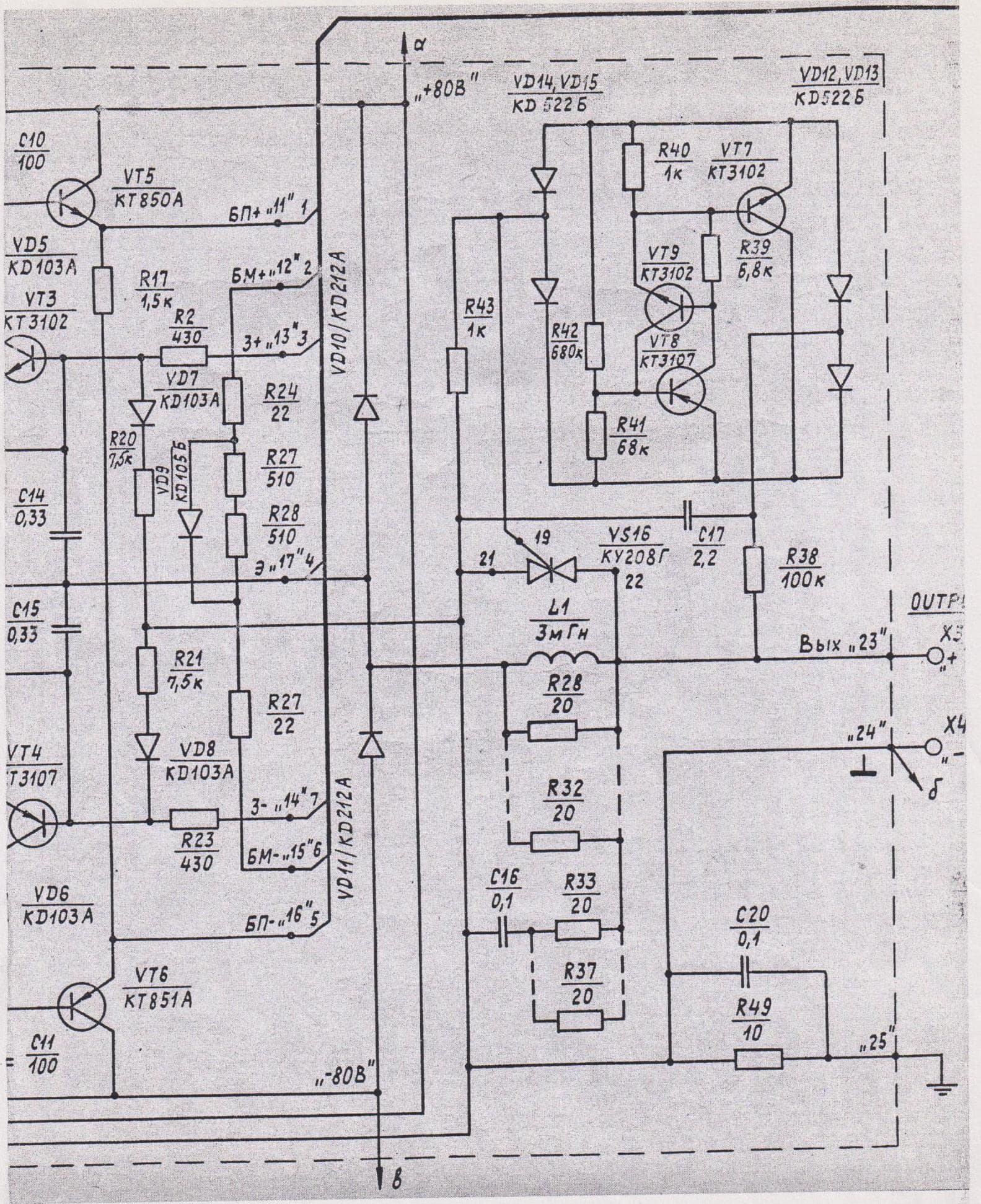

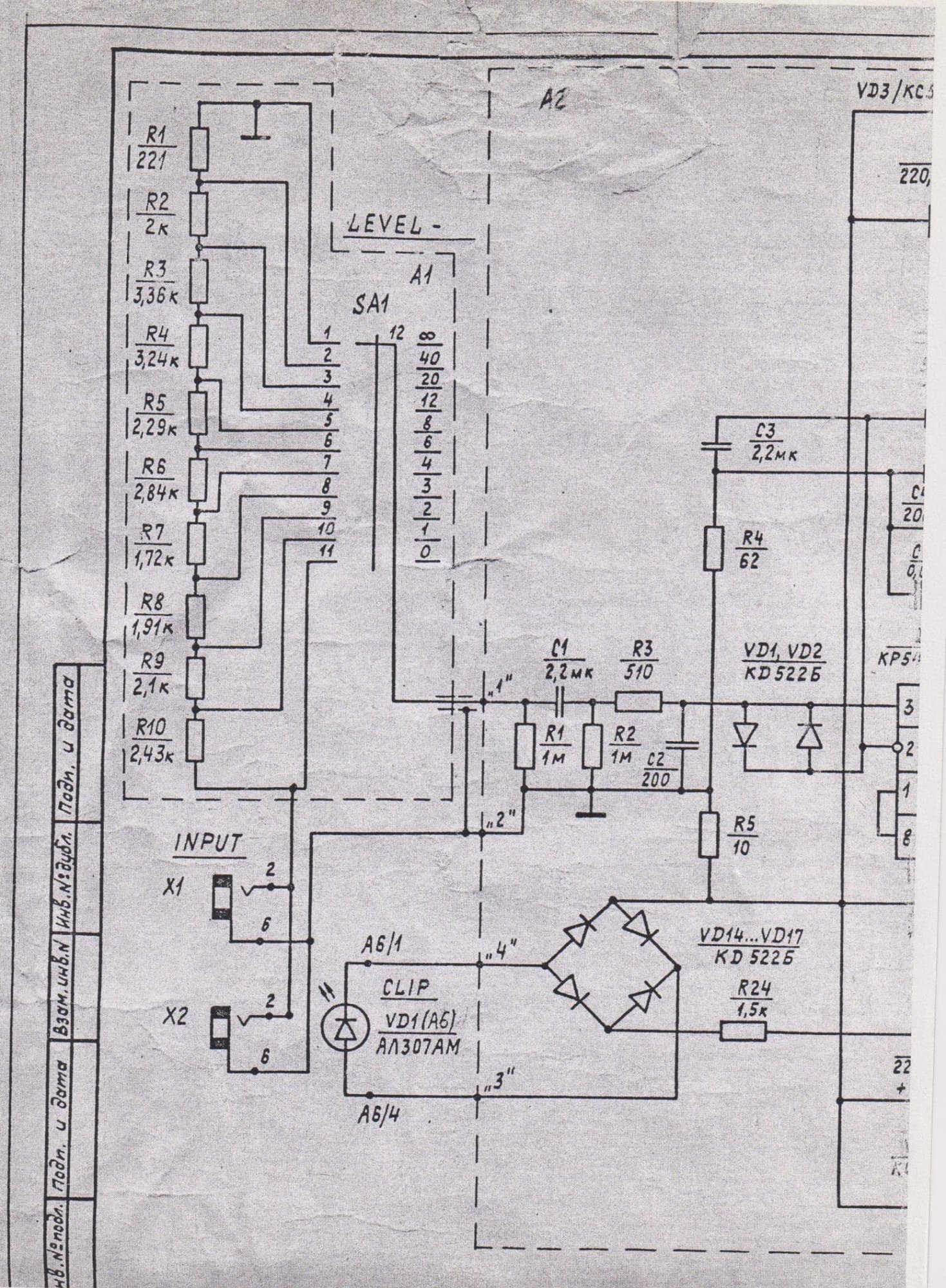

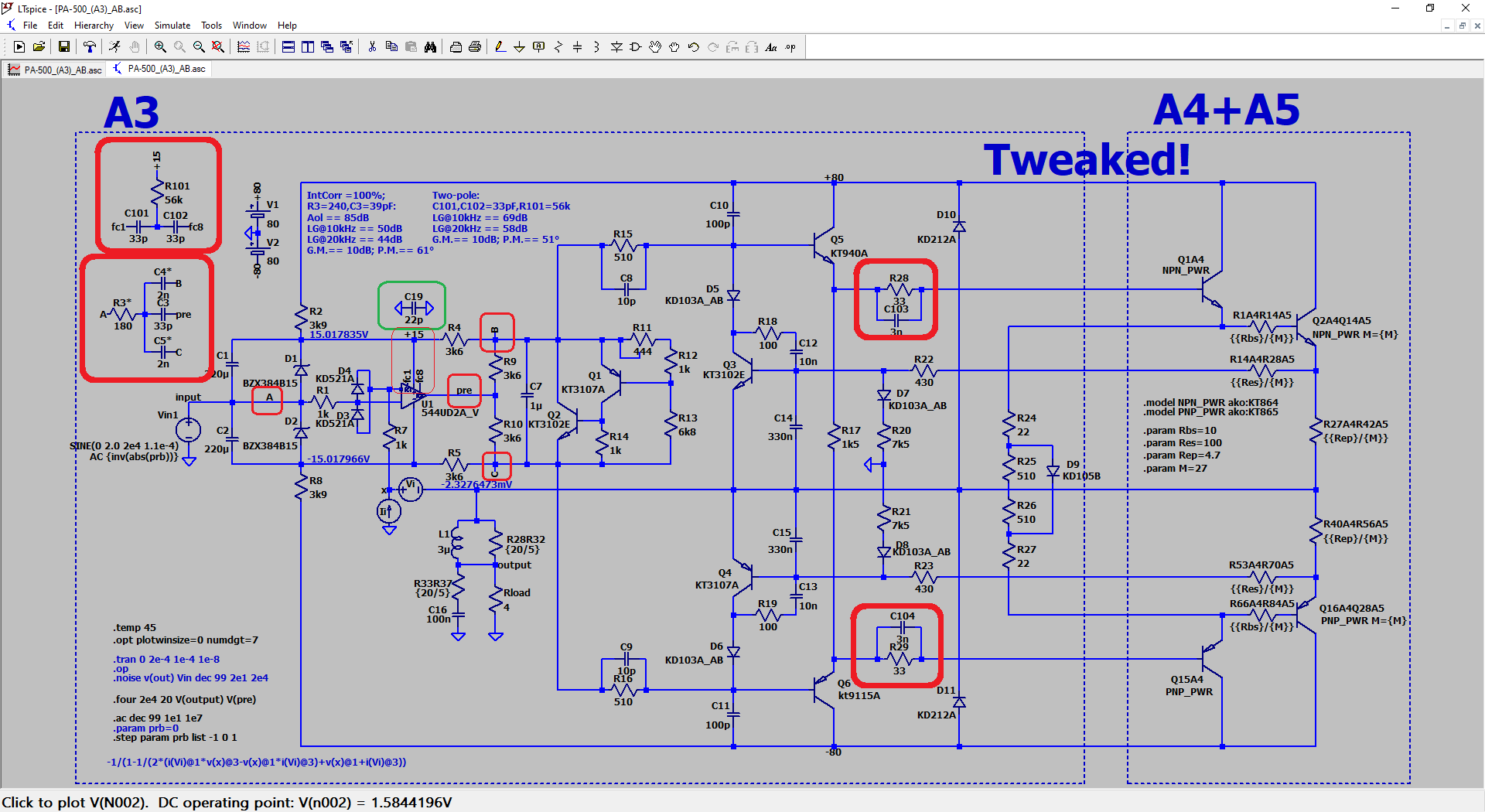

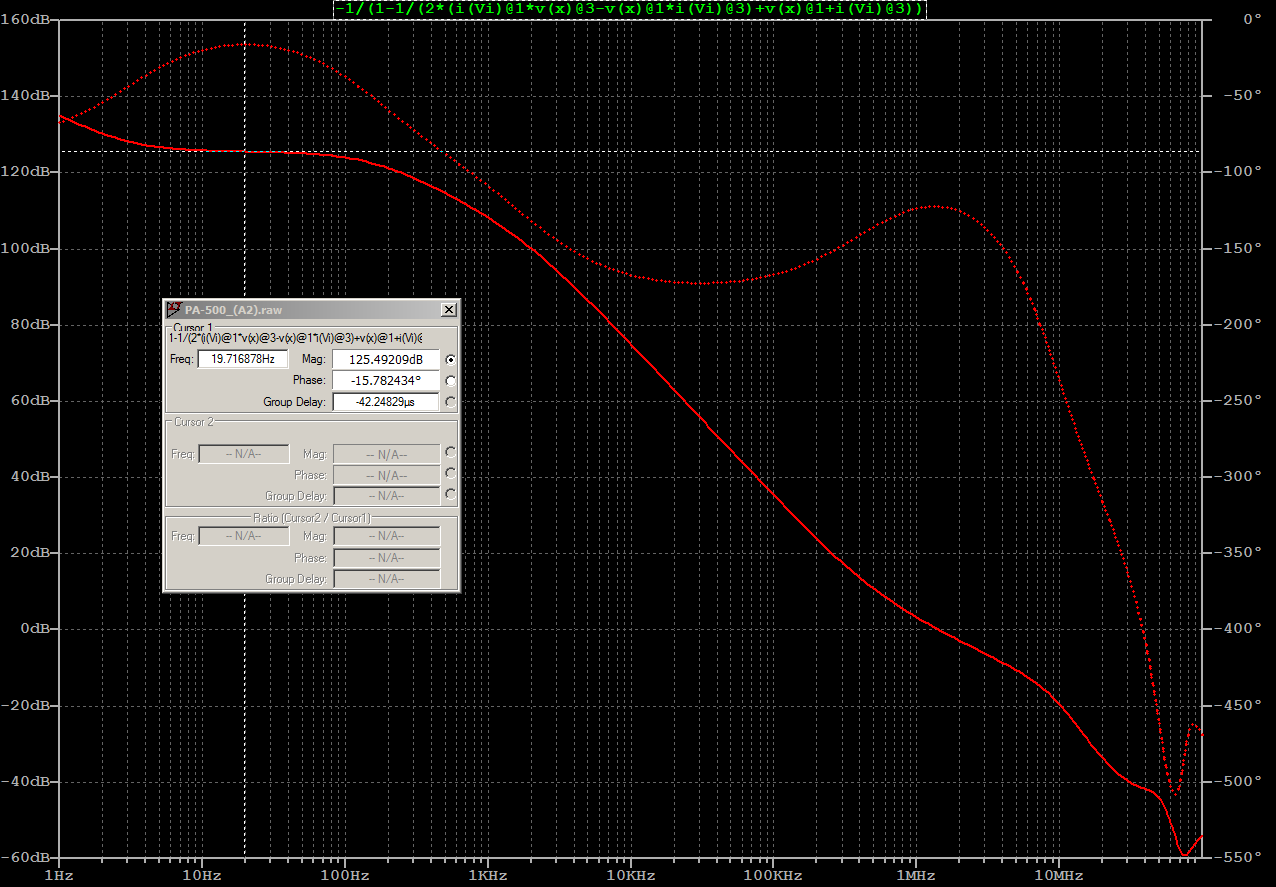

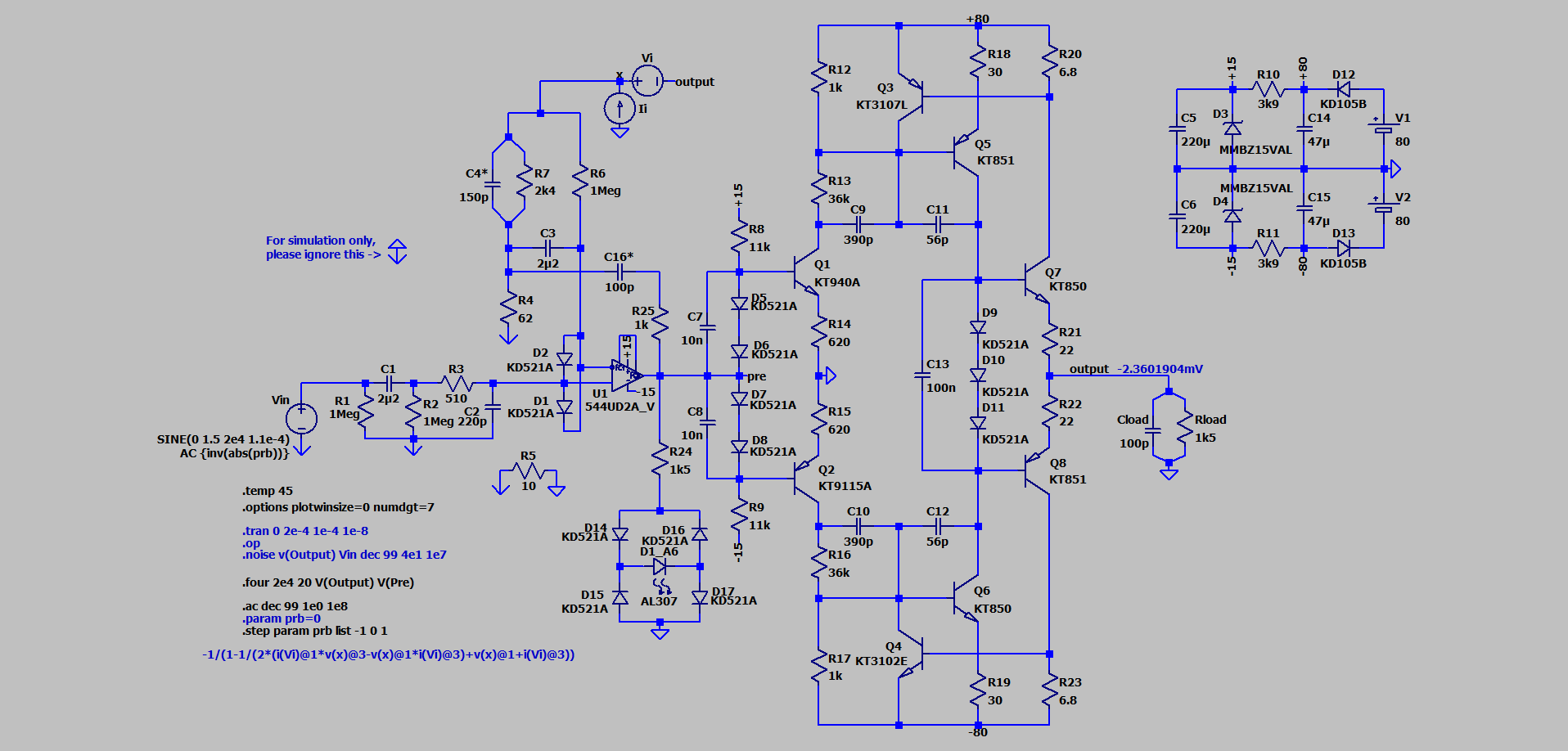

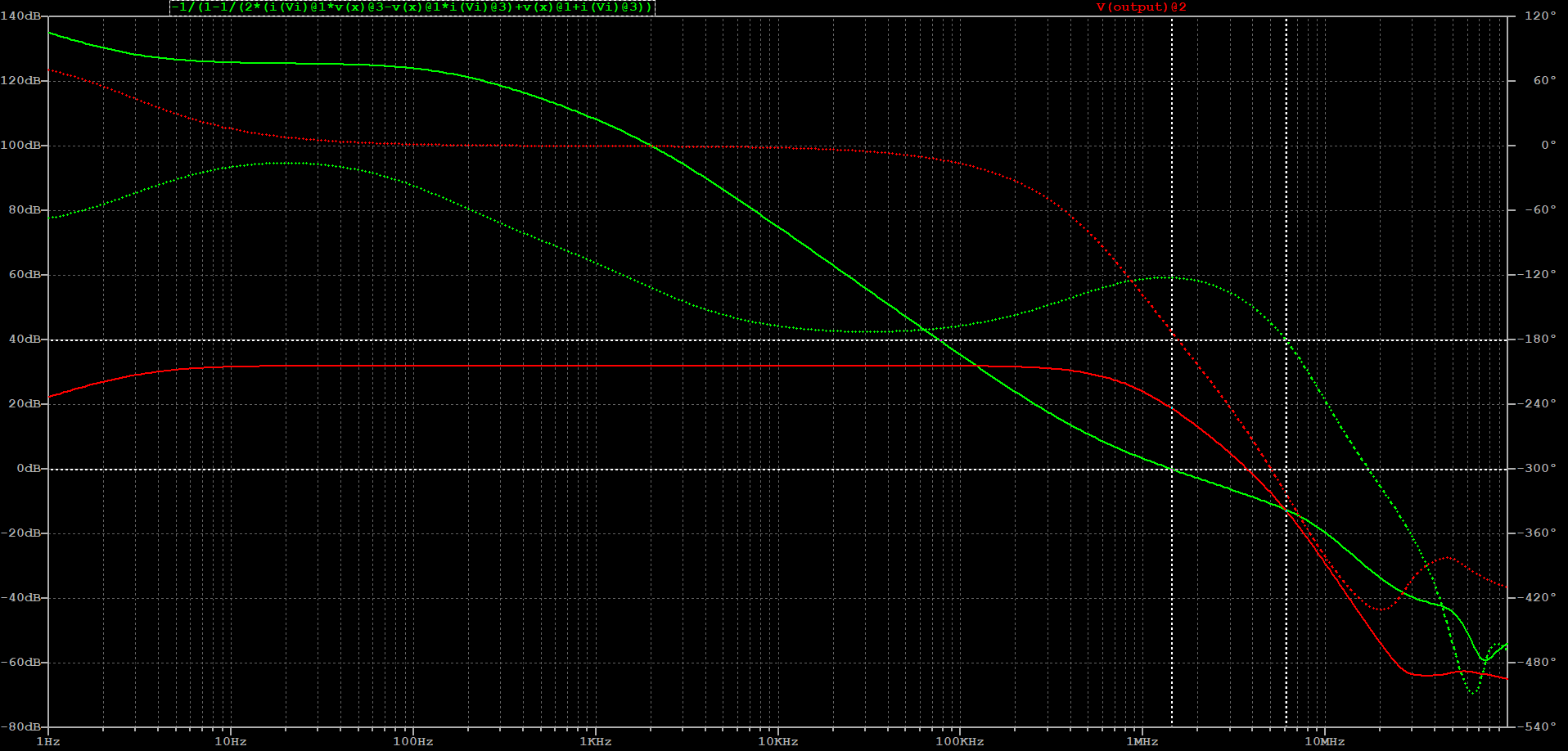

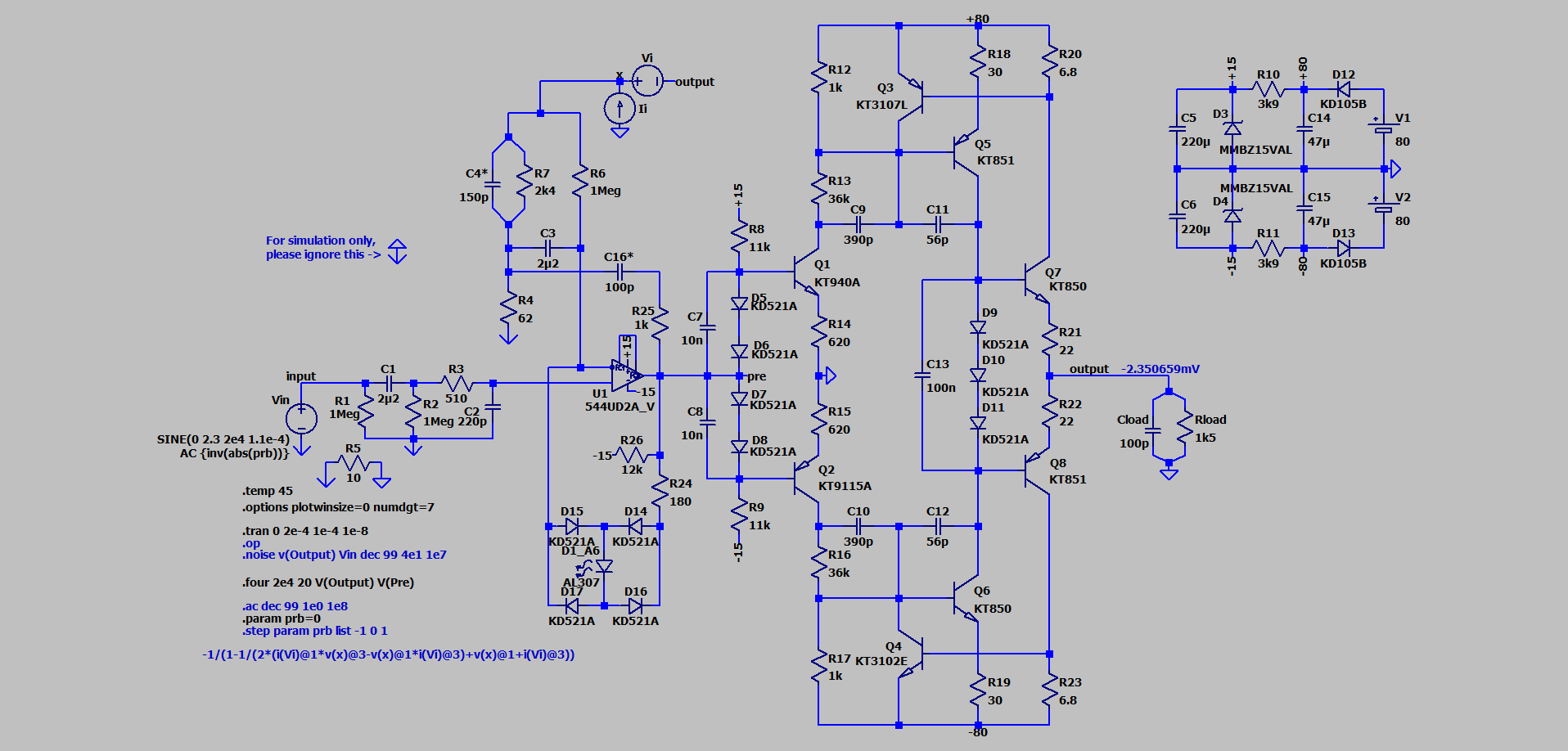

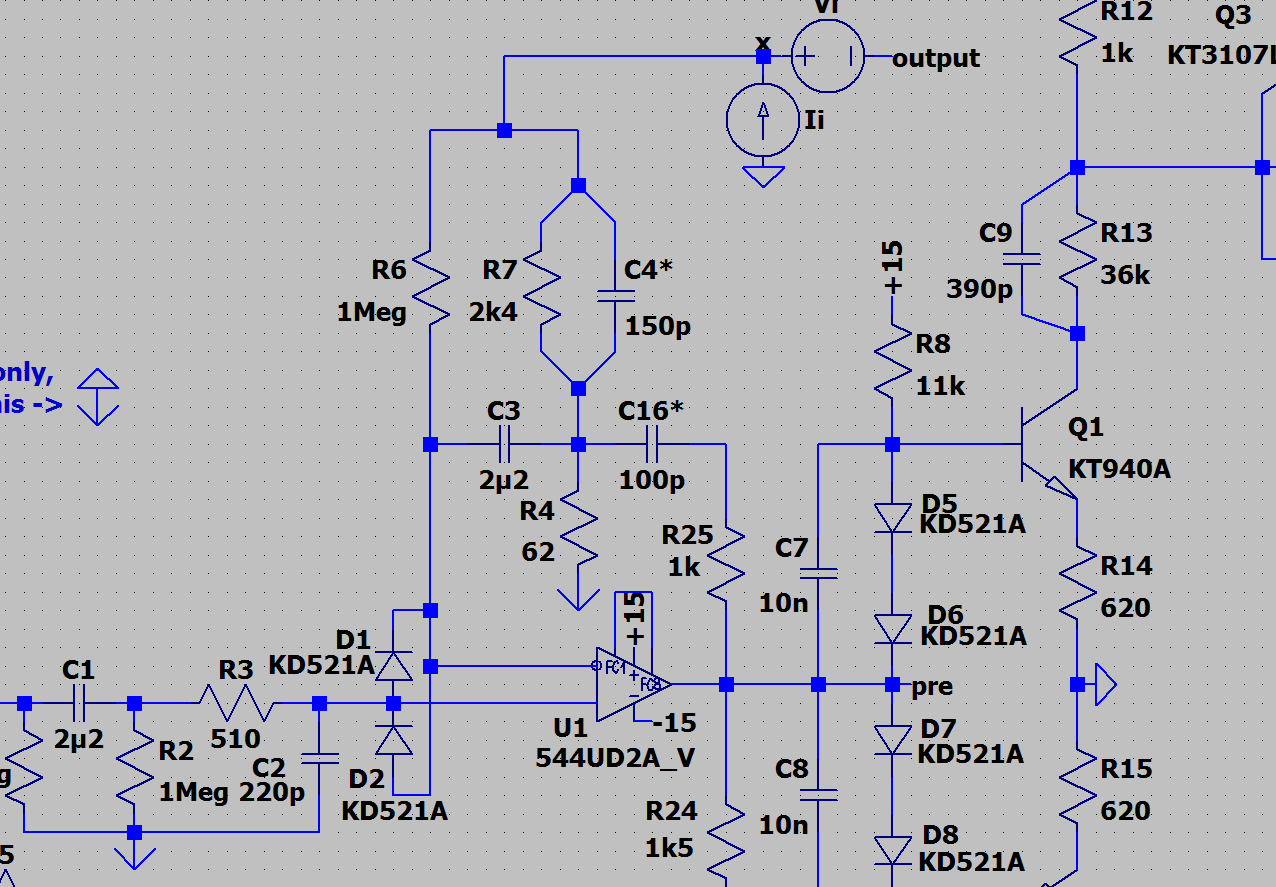

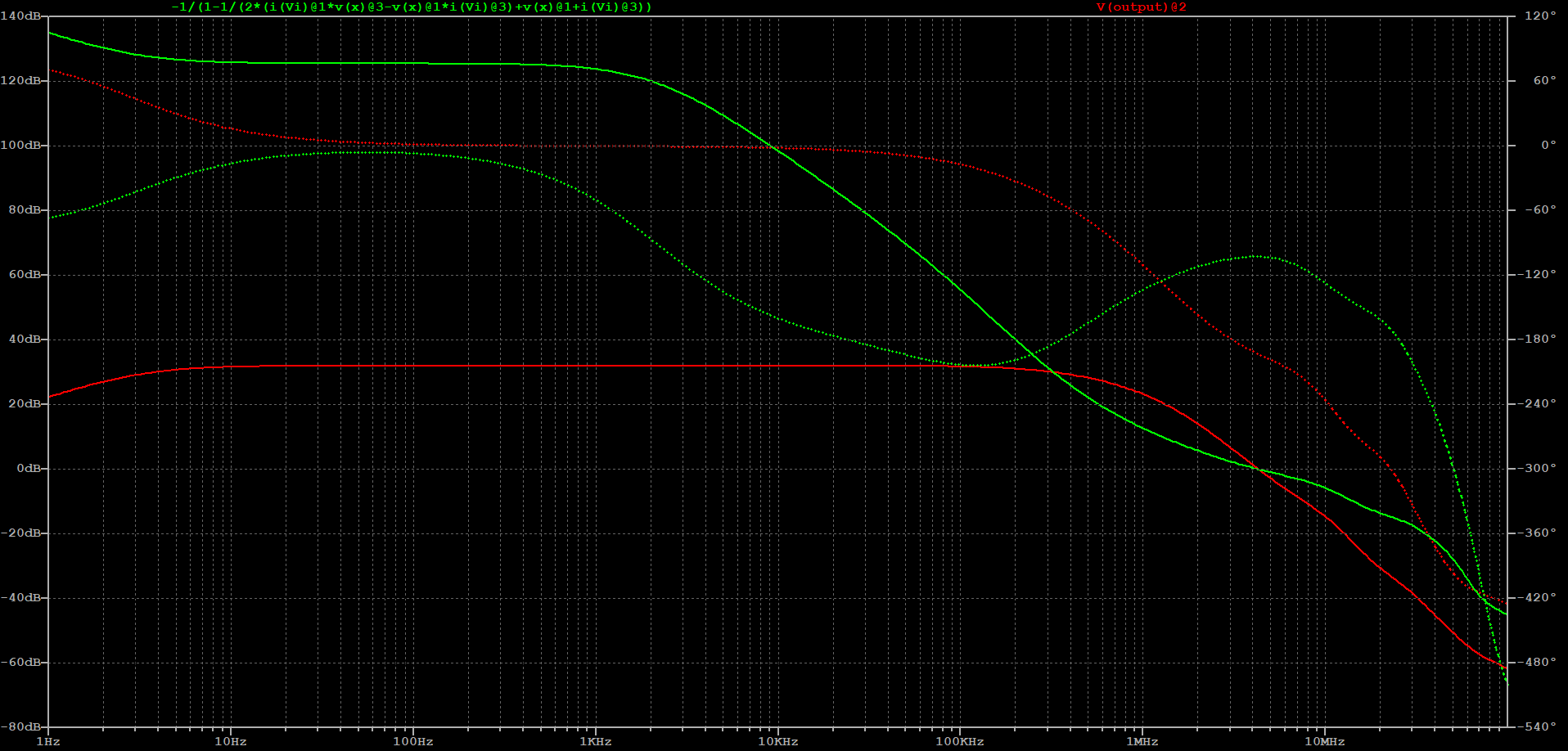

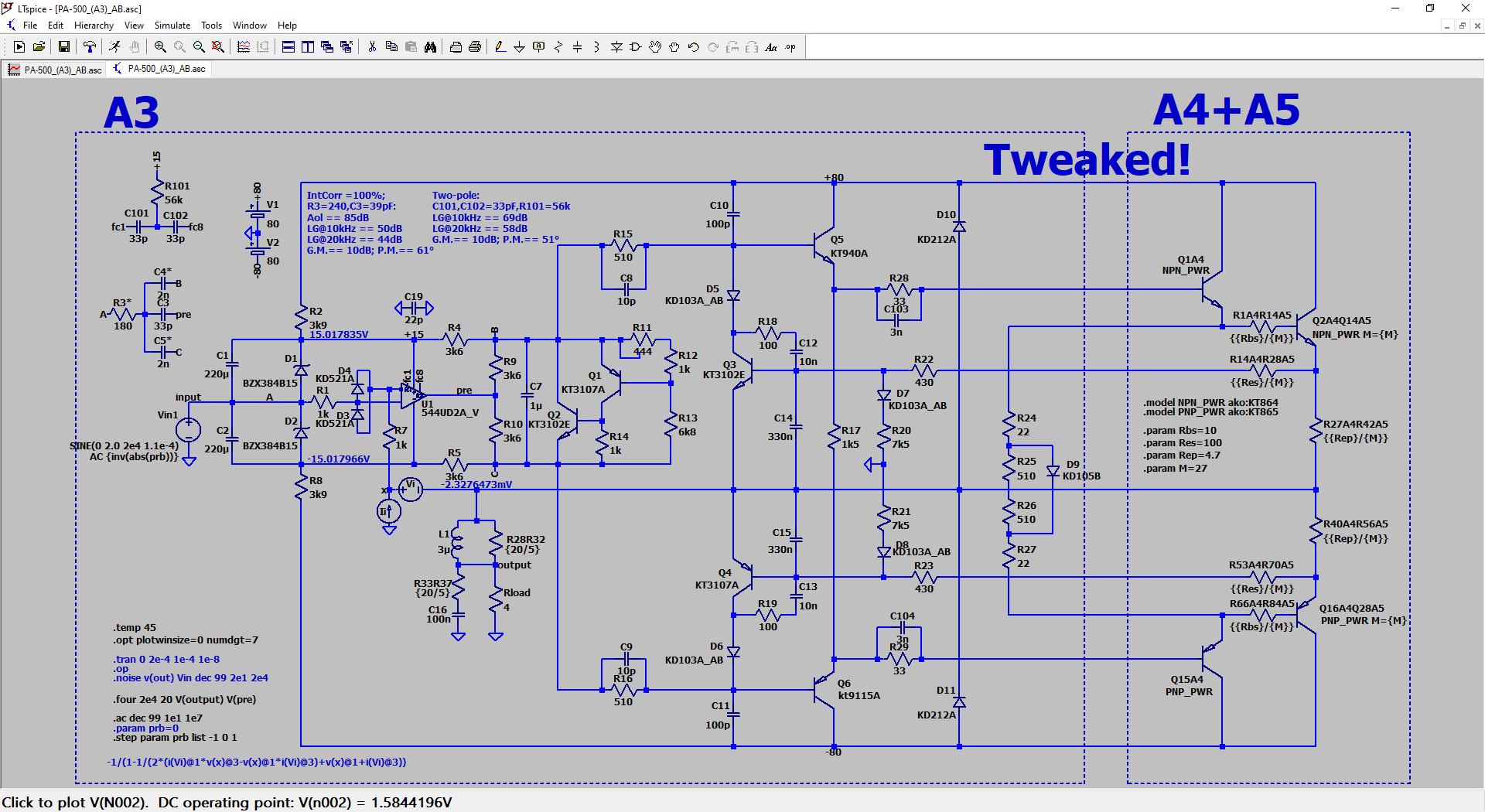

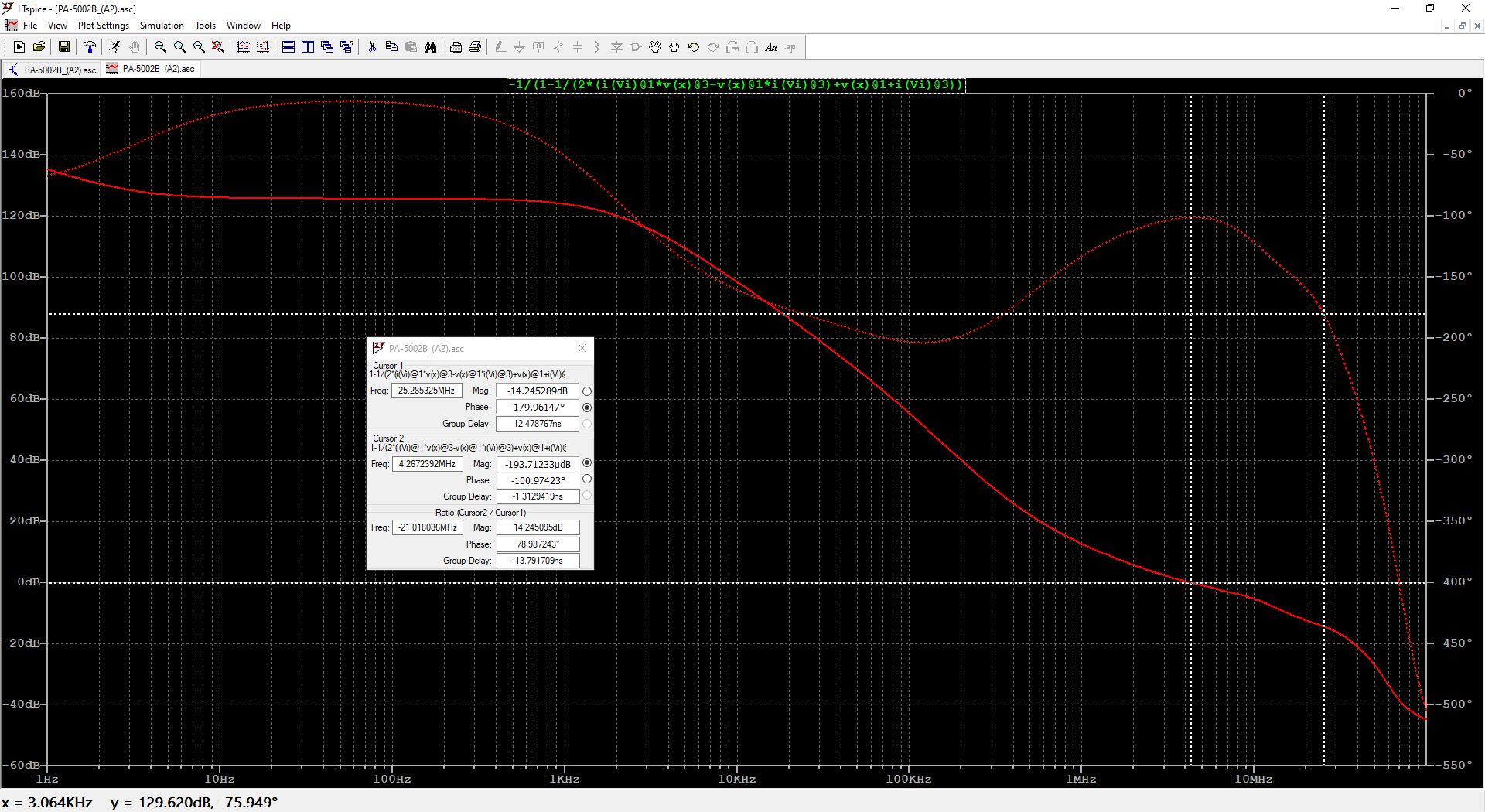

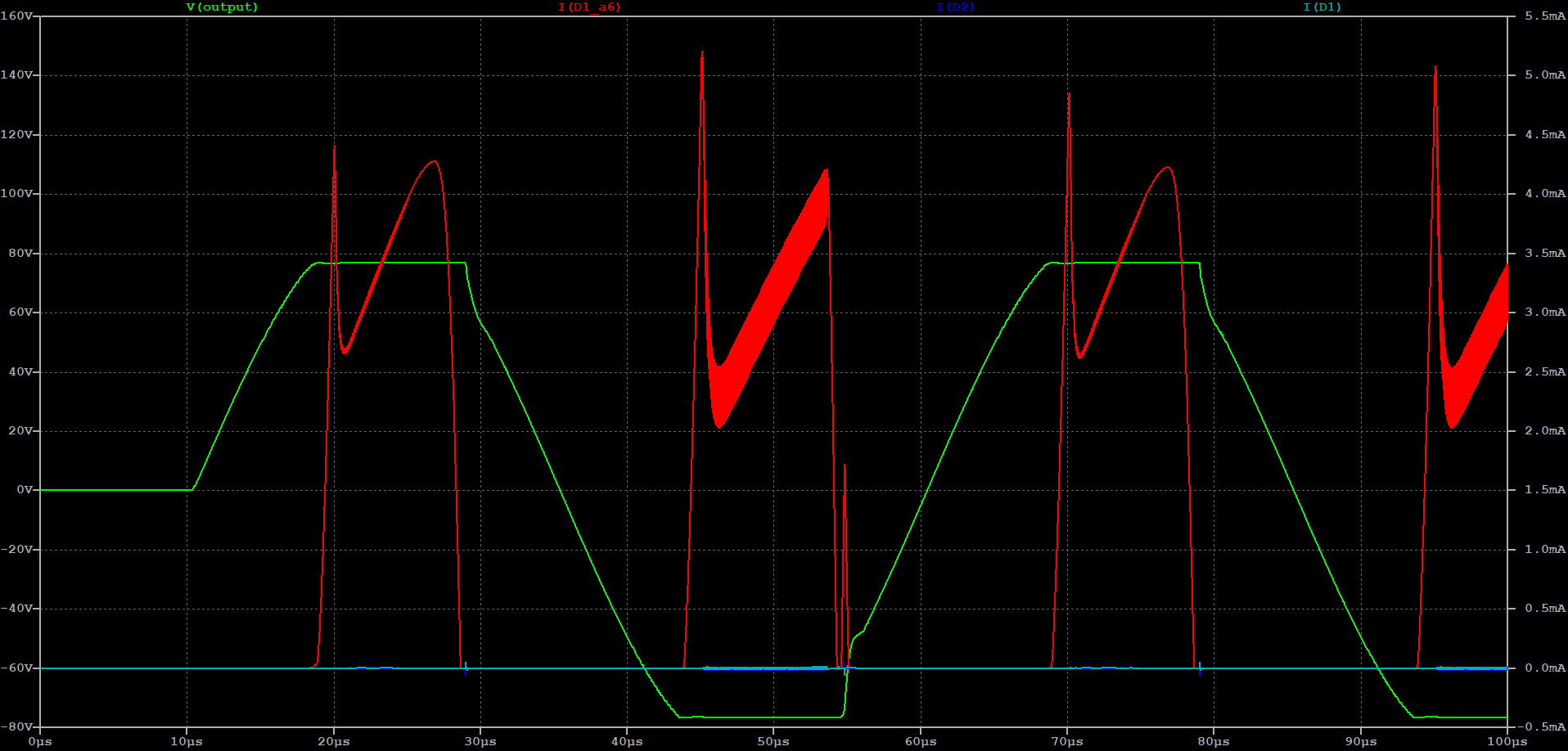

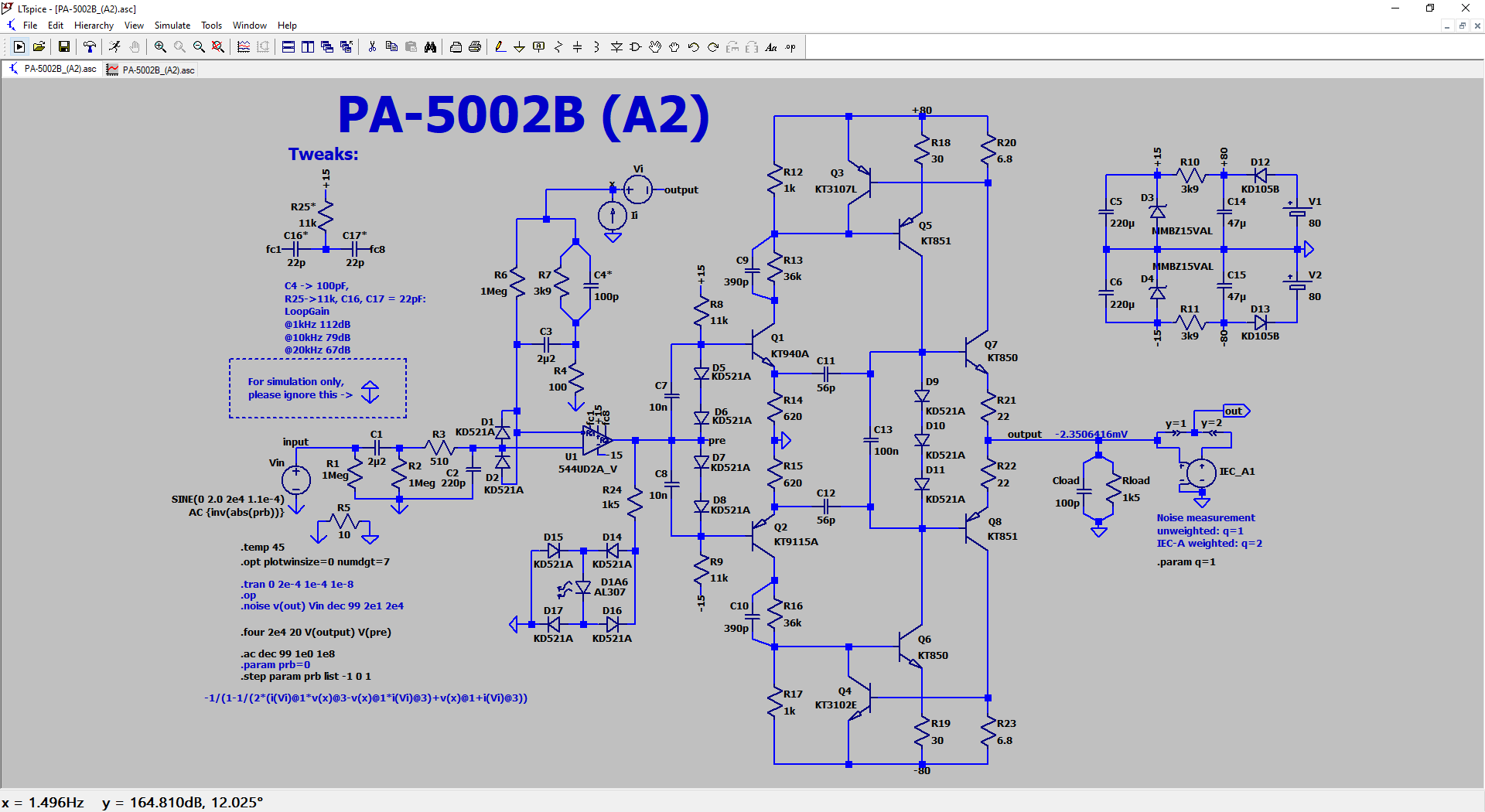

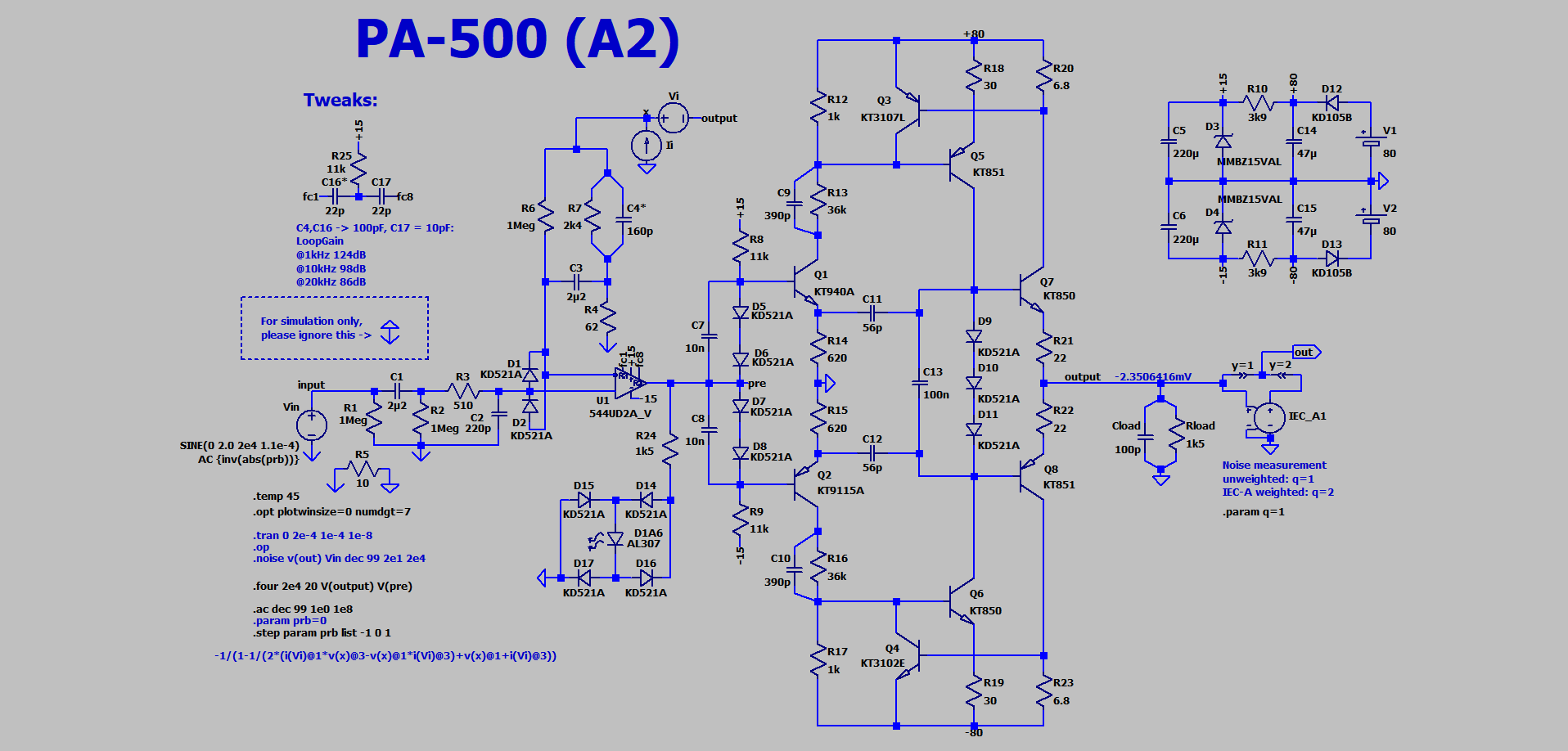

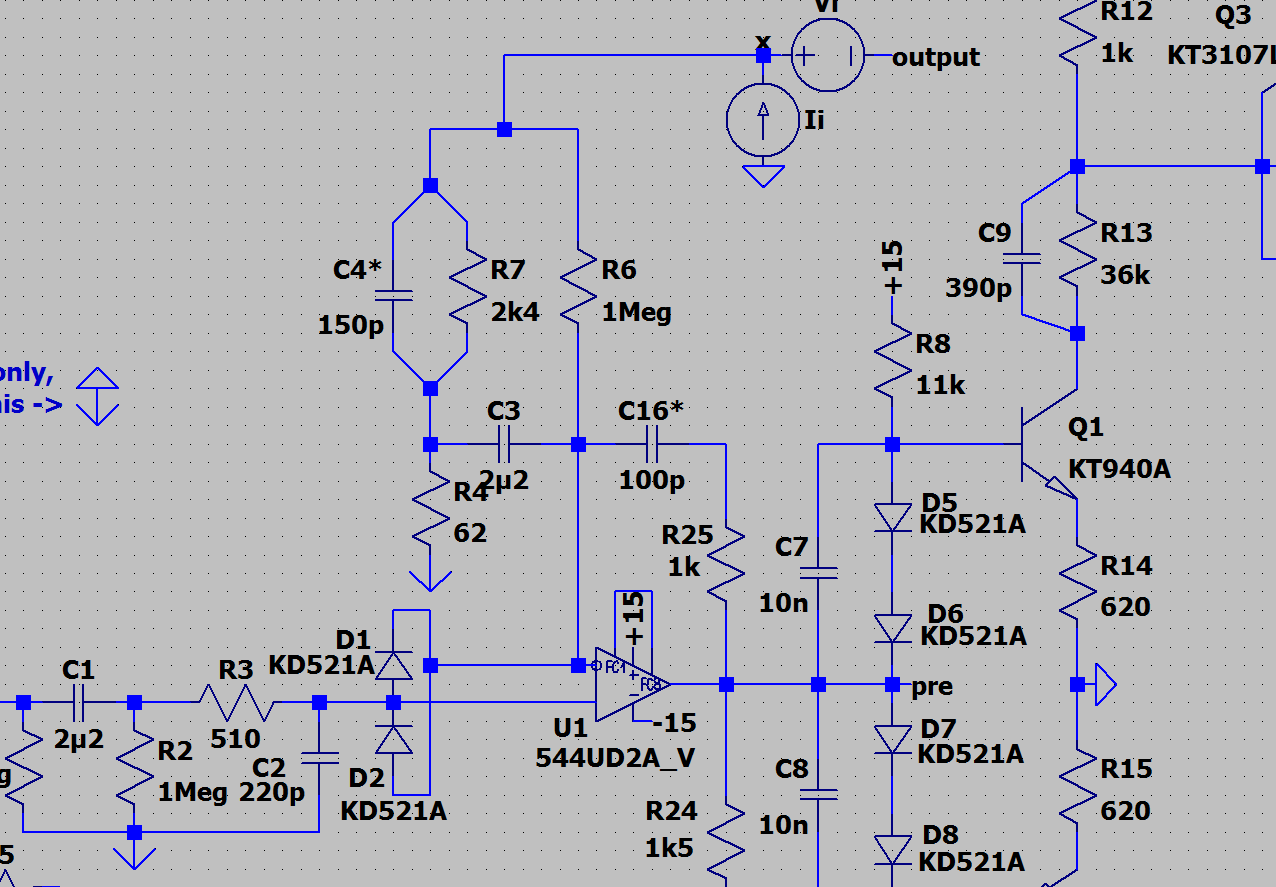

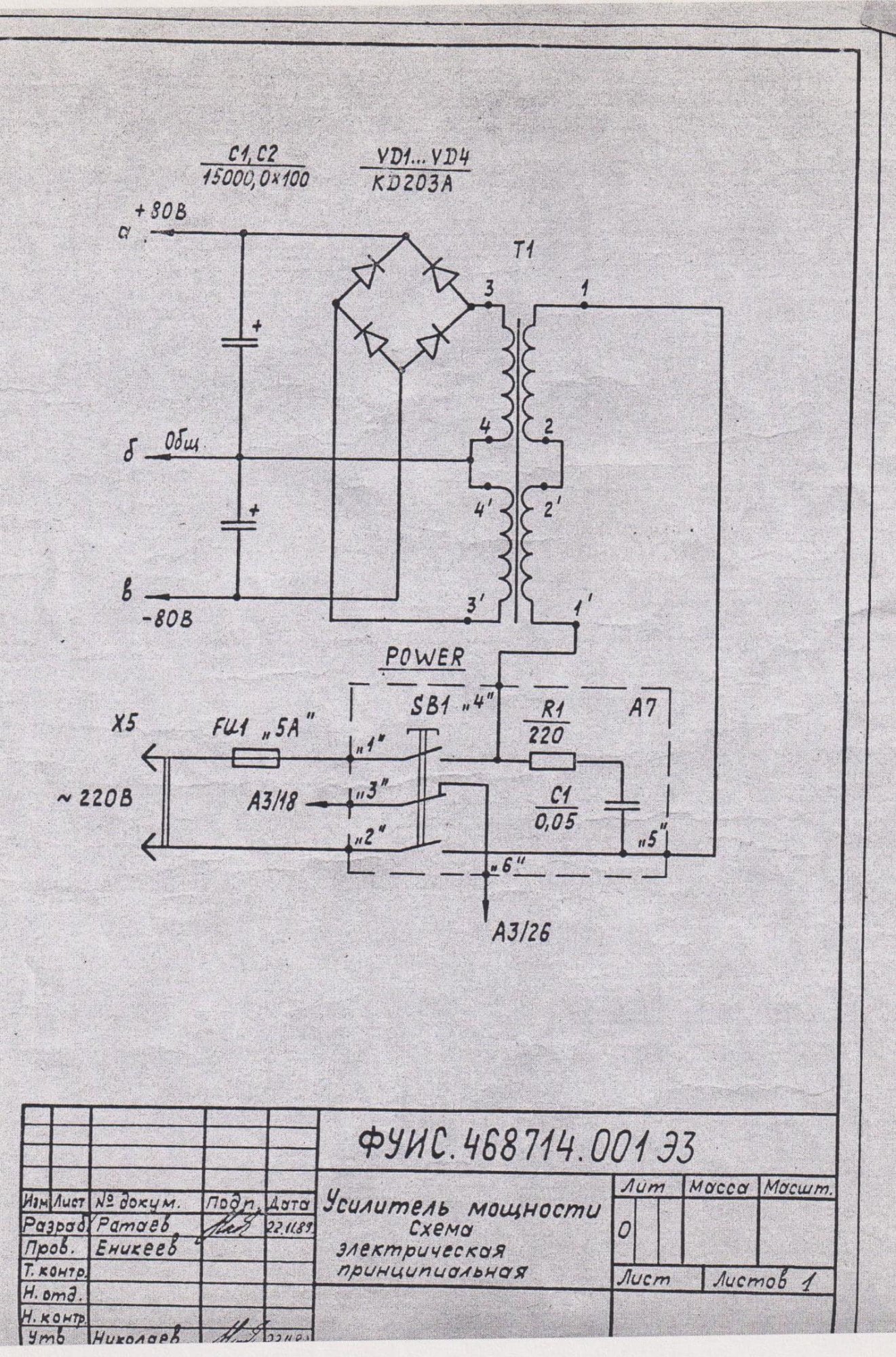

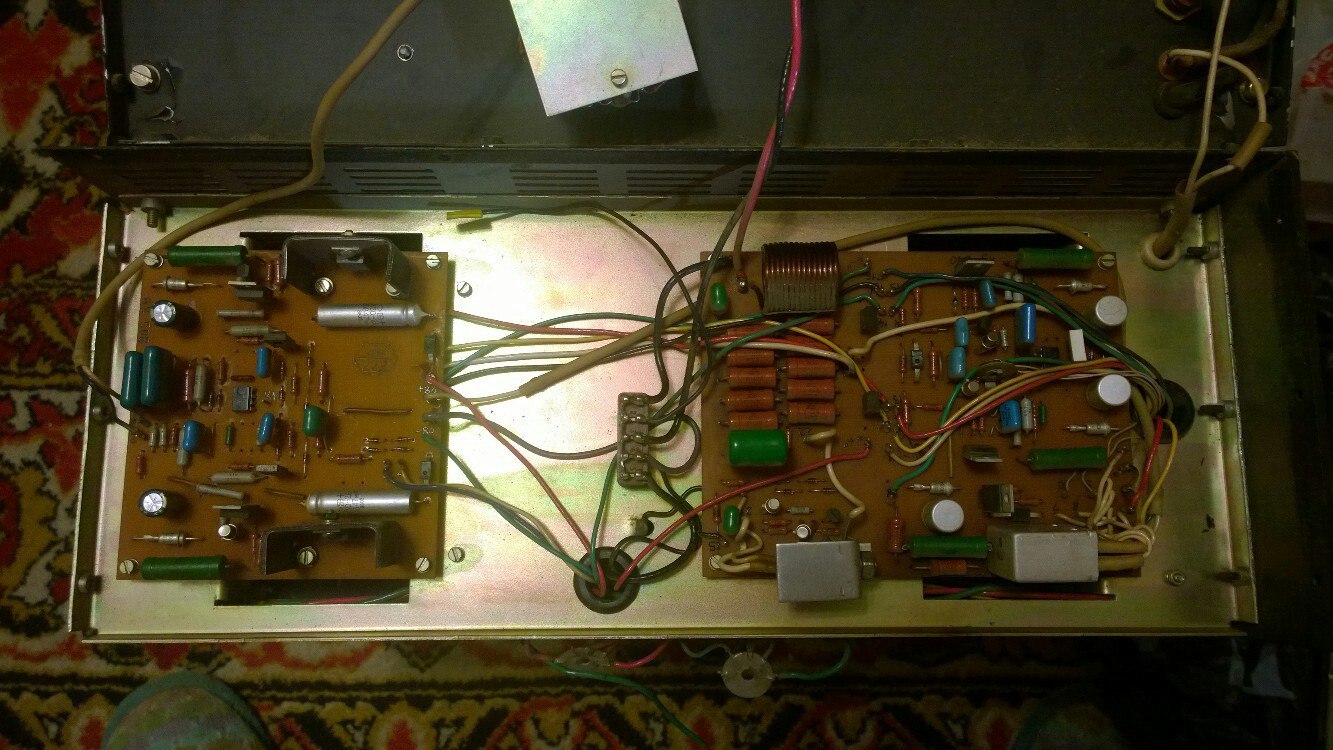

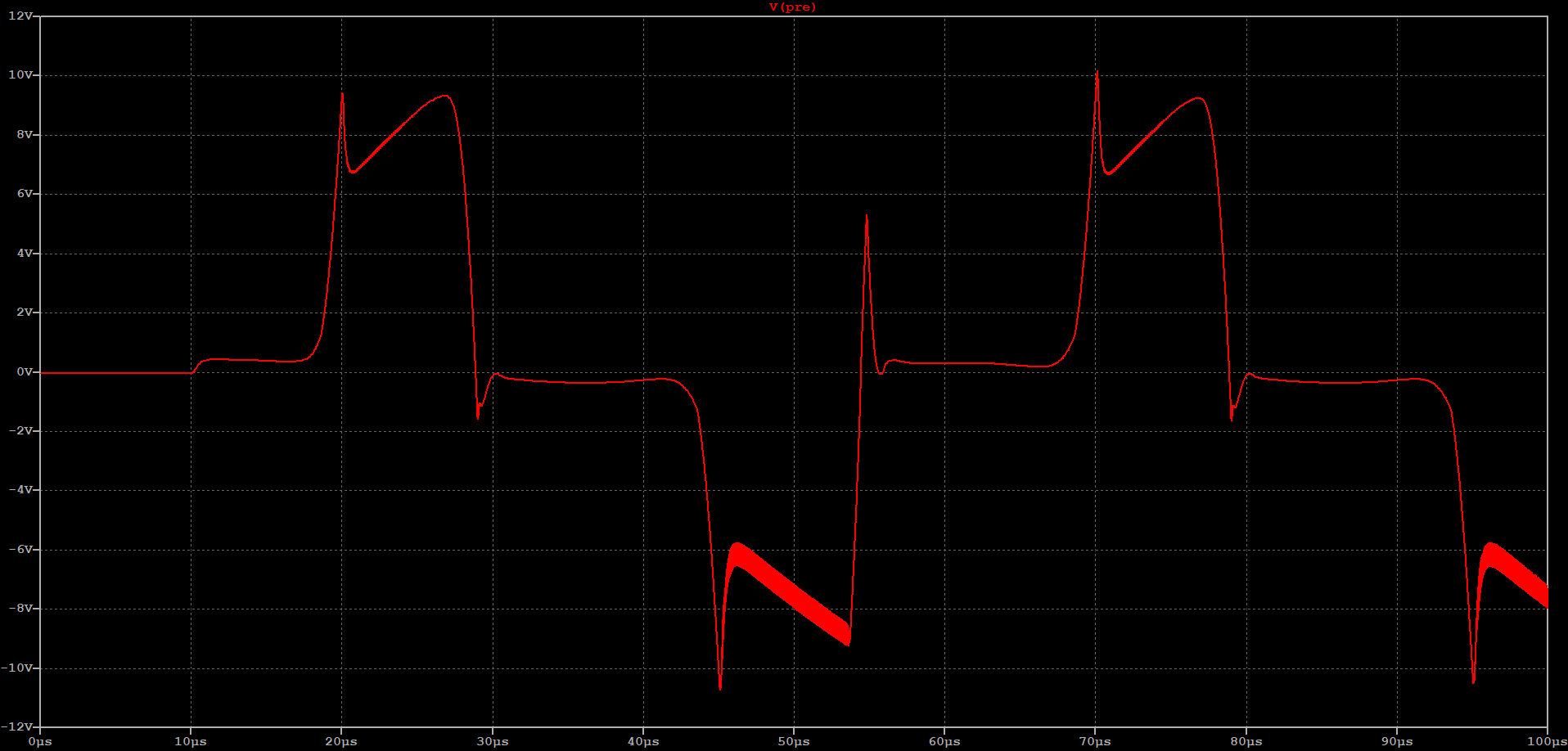

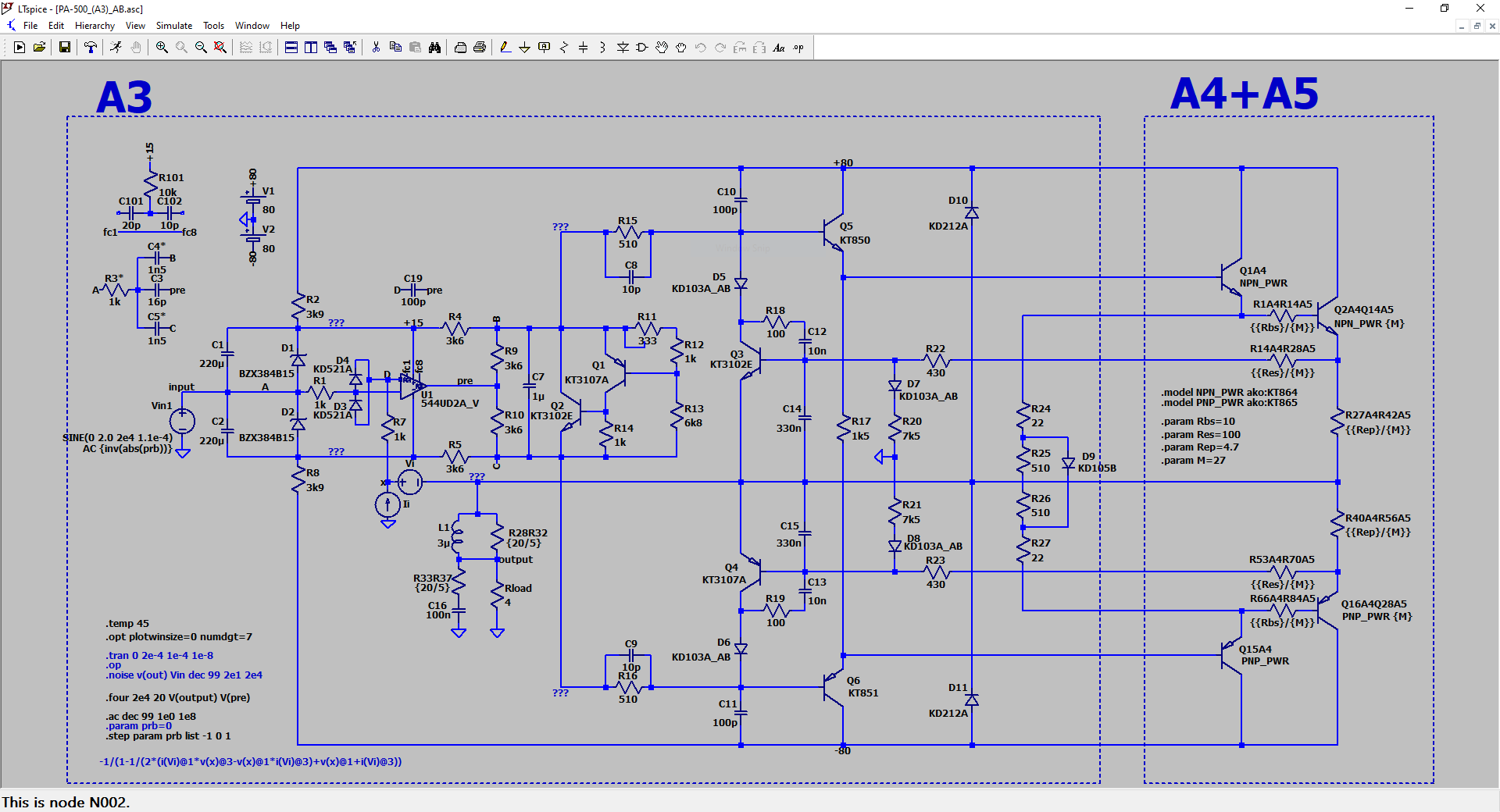

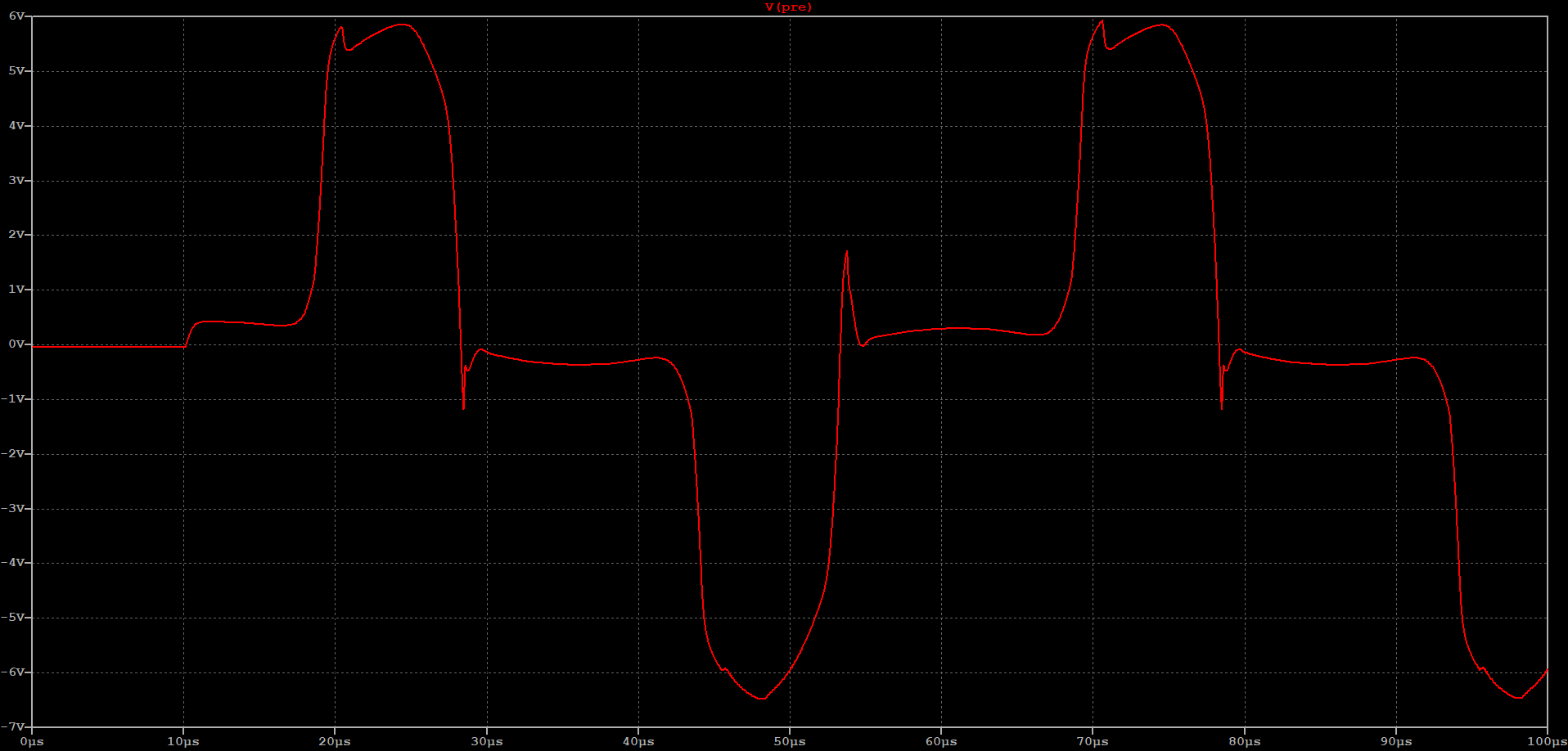

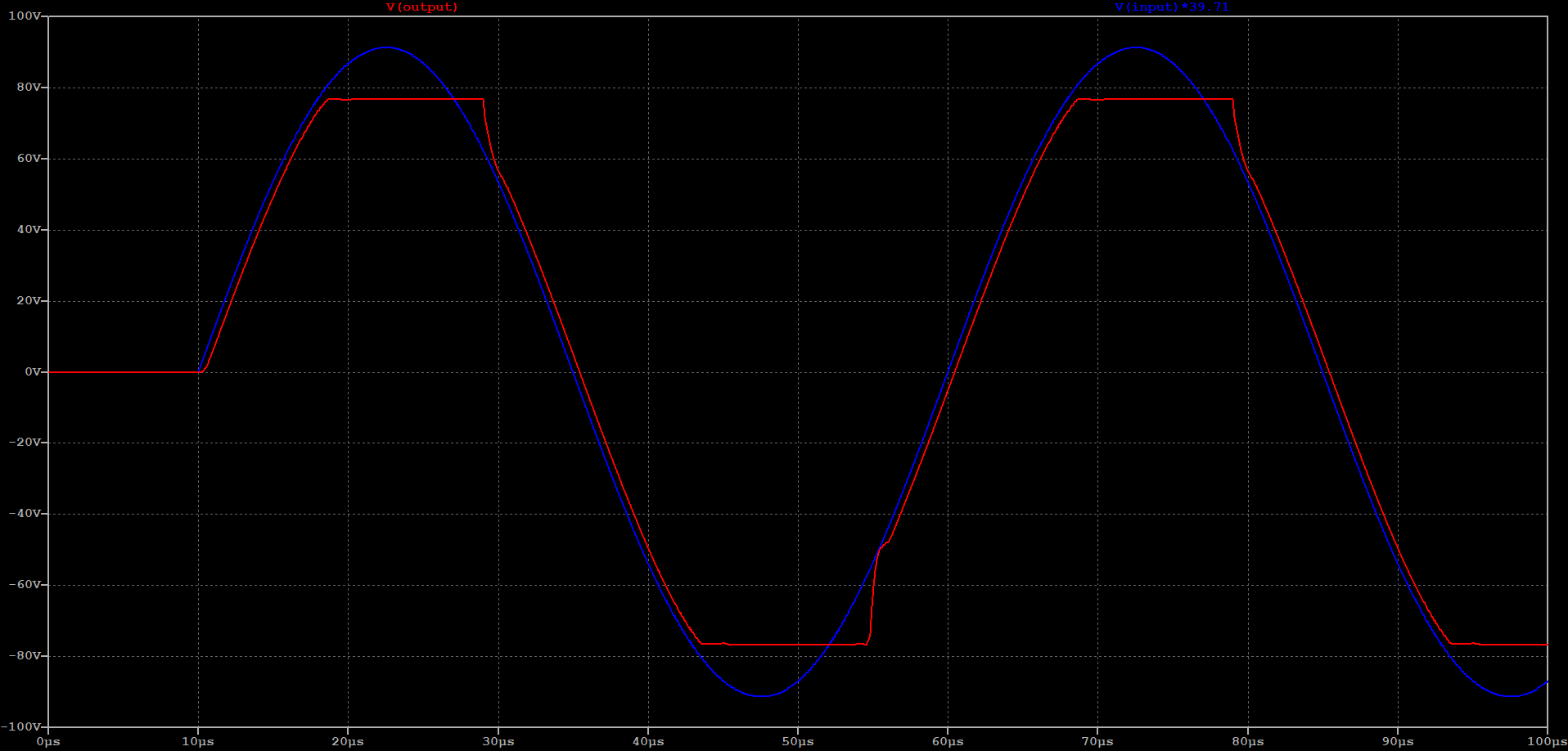

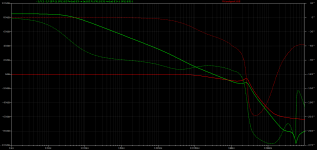

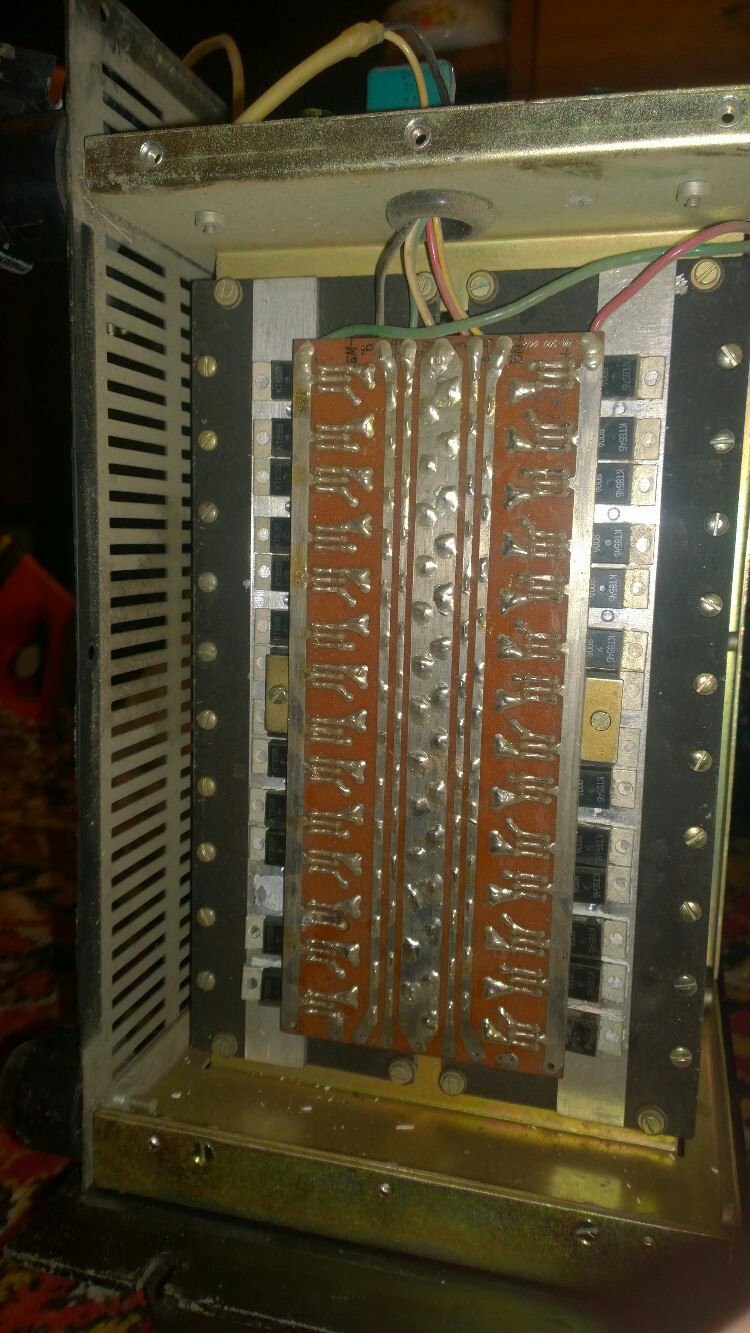

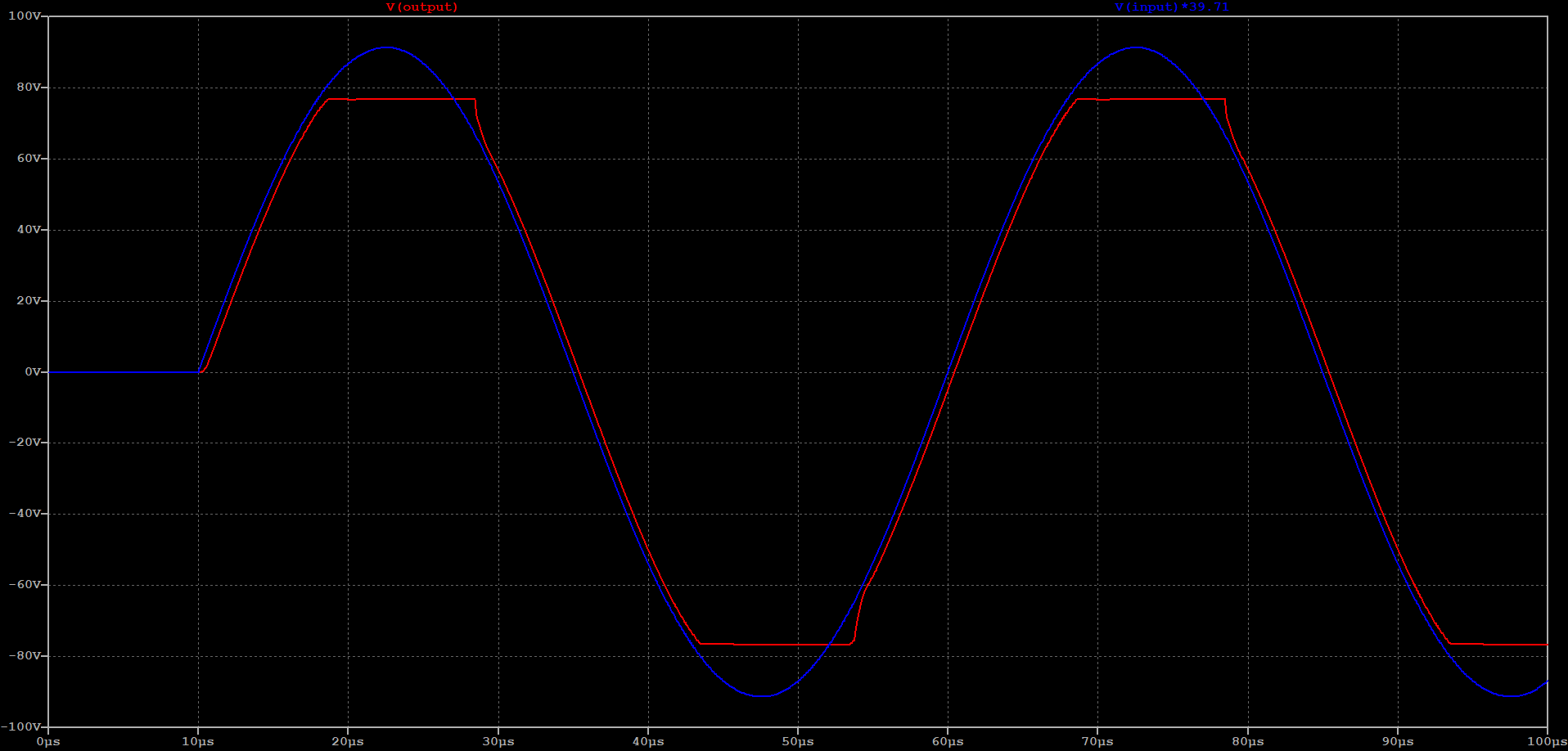

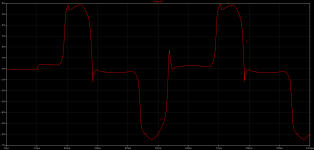

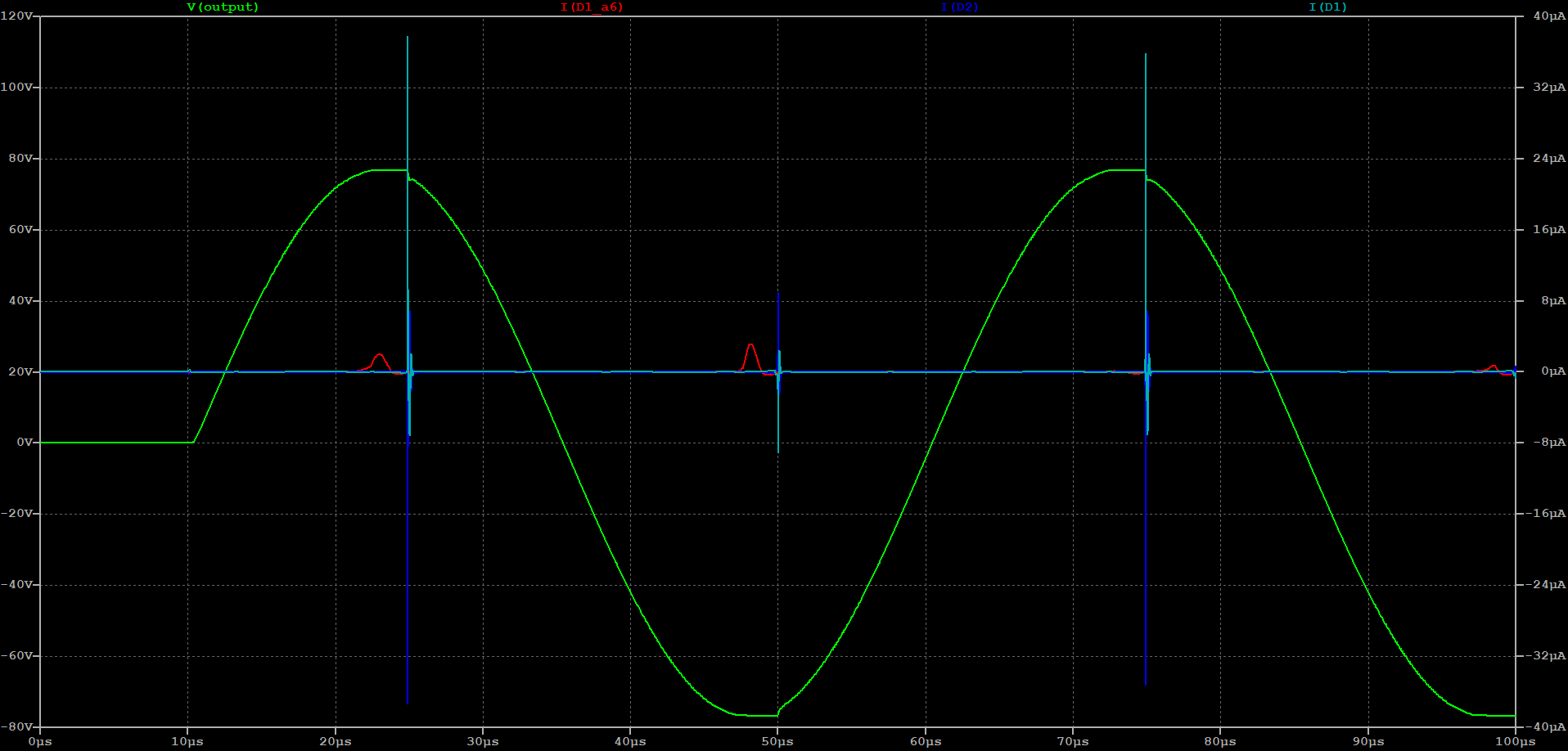

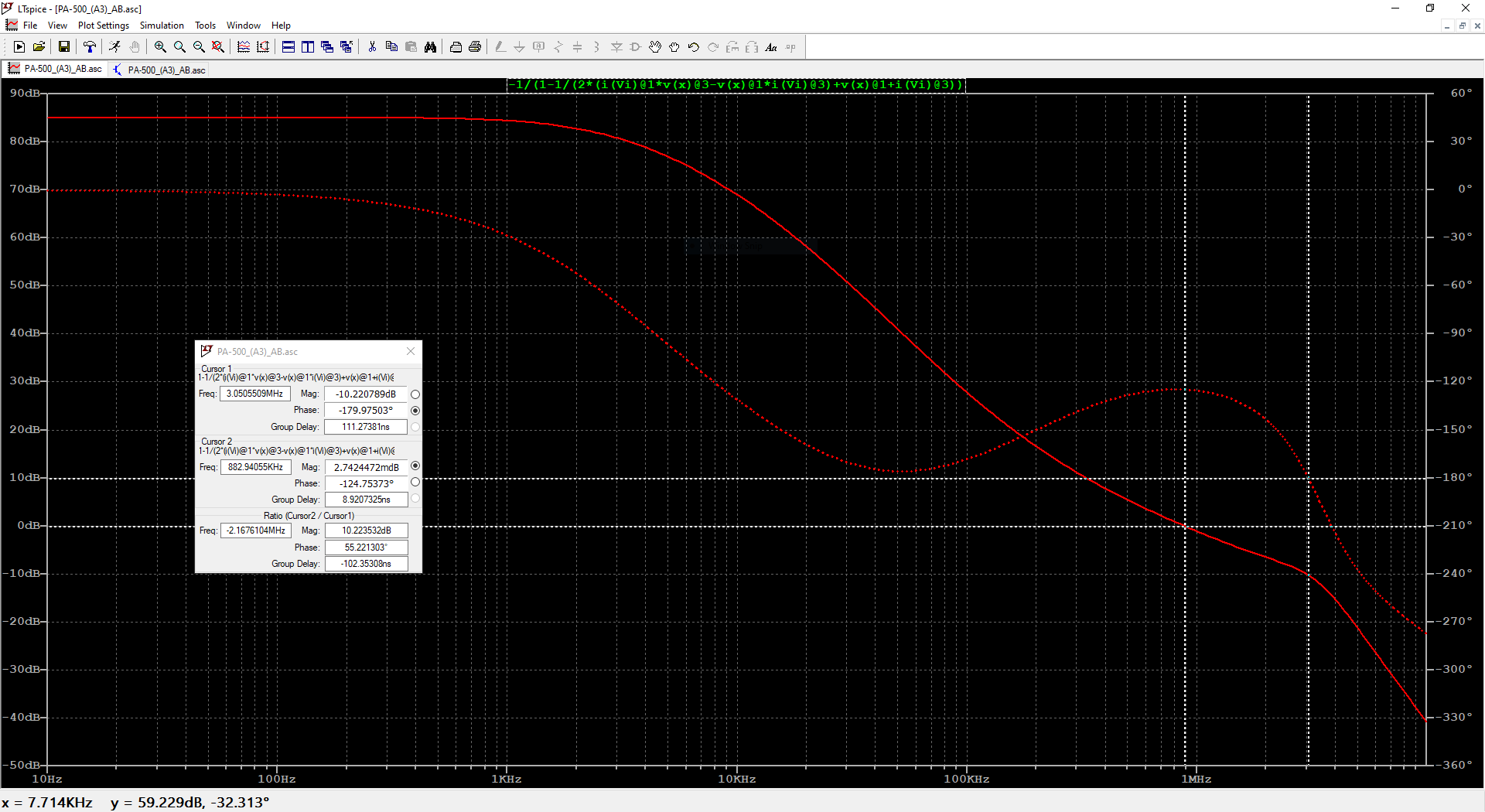

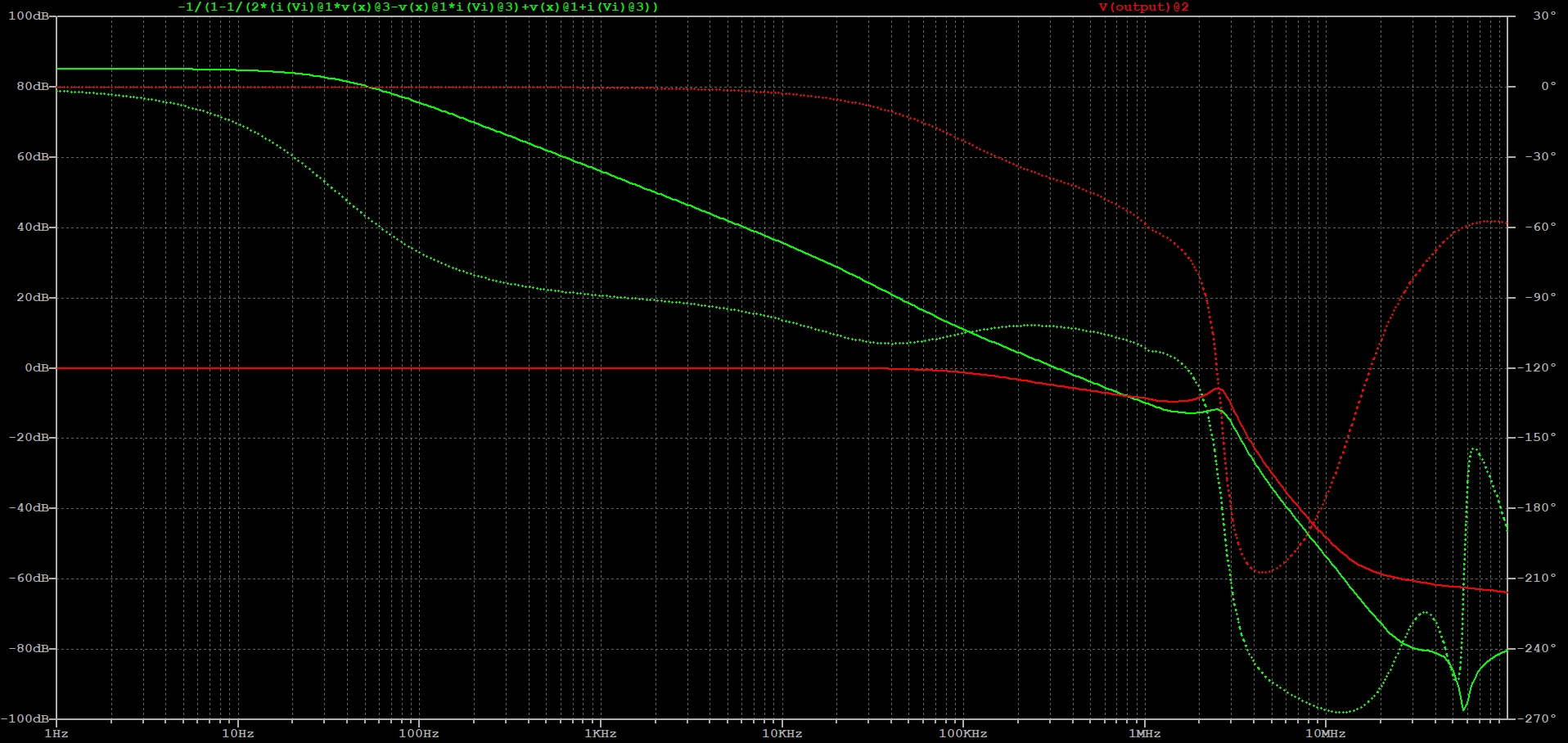

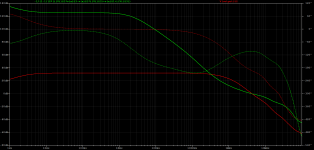

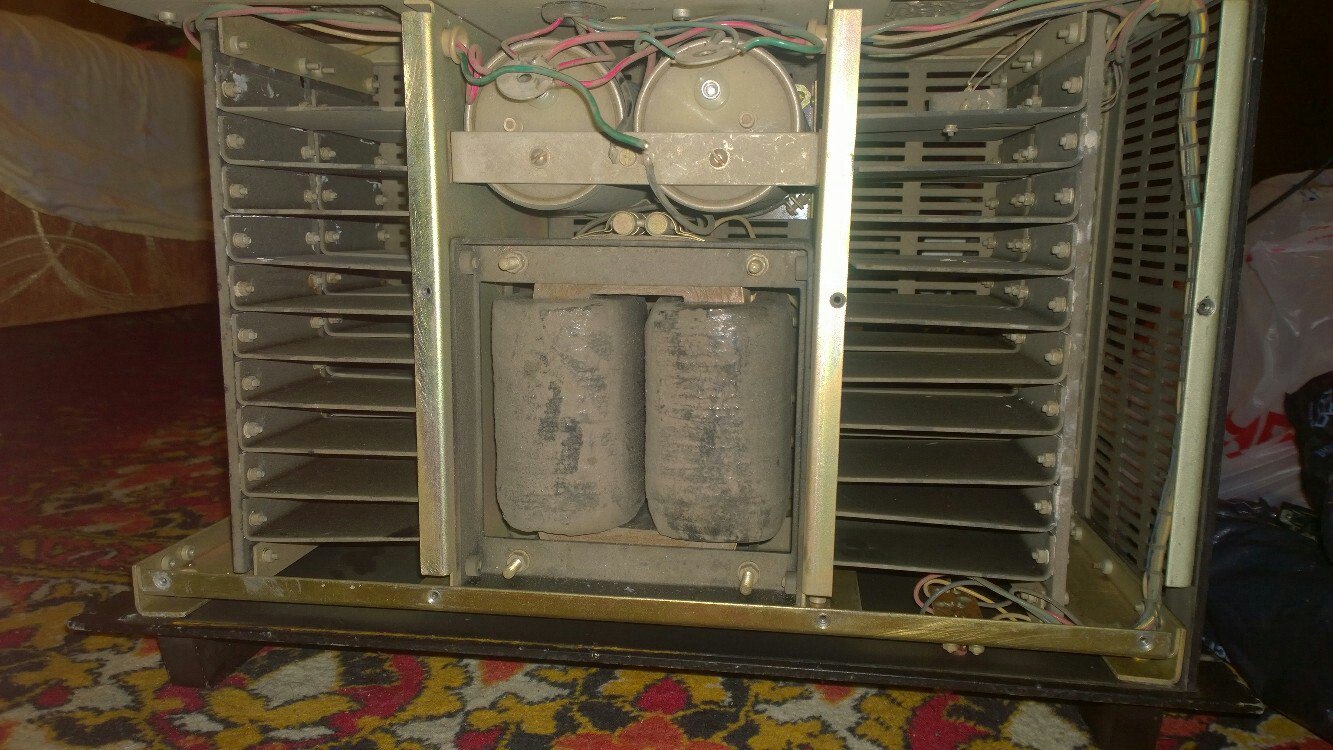

[QUOTE="Корвет 200УМ-088С, post: 432347, member: 1664"] Восстанавливаю удобочитаемую схему, разбираюсь с настройкой коррекции. [ATTACH alt="1760904074171.png"]155559[/ATTACH] Так как цепь коррекции в опубликованном скане попала на границу листа, номер конденсатора [B]C16[/B] пришлось дедуктивно угадывать, а величину его ёмкости подбирать по наиболее правдоподобной эпюре петлевого усиления. На скане видно только начало номинала: [B]0,0[/B]. Так пишут нанофарады, но с такой ёмкостью от П.У. на 20kHz остаются ничтожные 40dB. Приняв, что предположительно [B]C4[/B] имеет ёмкость 200pF, подобрал [B]C16[/B] (100pF) и с этим значением уточнил ёмкость [B]C4[/B] (150pF). П.У. на 20kHz получилось 63dB: [ATTACH alt="1760905070275.png"]155560[/ATTACH] Запасы устойчивости - большие, [B]12dB[/B] и [B]57°[/B],что не удивительно с таким низким П.У. Измерения велись на эквиваленте входного импеданса [I]Мощного Повторителя[/I] (функциональная группа А3), я оцениваю его в [B]1k5 || 100p[/B]. Пара замечаний: [LIST=1] [*]защитные диоды VD1 и VD2 свою функцию не выполняют, здесь повторили ошибку, впервые сделанную в А1-ФГ1/ФГ2 усилителя "[I]Корвет 200УМ-088С[/I]" с диодами VD5,VD6. Защитные диоды должны - при перегрузке - включать "короткую" цепь ООС вокруг ОУ, чтобы он (ОУ) не уходил в насыщение. Ток через VD1,VD2 отсутствует даже в таком режиме:[ATTACH alt="1760906742120.png"]155562[/ATTACH]зашумлённый ток АЛ307 на отрицательной полуволне ограничения - из-за возбуждения ОУ [*]индикатор перегрузки VD14~VD17 с светодиодом АЛ307 слишком грубый, ограничение уже есть, но ток светодиода - микроамперный: [ATTACH alt="1760906241903.png"]155561[/ATTACH] [/LIST] PS Выходное напряжение А3 в перегрузке - при заводской схеме: [ATTACH alt="1760911759375.png"]155566[/ATTACH] ОУ почти "упирается" в шины питания и "свистит": [ATTACH alt="1760911986483.png"]155567[/ATTACH] Если убрать не работающие диоды VD1 и VD2, а вместо них организовать петлю через индикатор перегрузки, то всё становится гораздо красивее: [ATTACH alt="1760912267071.png"]155571[/ATTACH] И на выходе ОУ нет возбуждения: [ATTACH alt="1760912375382.png"]155572[/ATTACH] Для этого меняем схему так: [ATTACH alt="1760912614519.png"]155573[/ATTACH] [LIST=1] [*]R24 уменьшаем до 180 ом [*]добавляем волшебные 12 килоом (R26) с выхода ОУ на его минус питания [*]цепь индикации перегрузки отключаем от земли и подключаем на инвертирующий вход ОУ ([I]правда, светодиод уже нельзя будет выносить на переднюю панель длинными проводами![/I]) [/LIST] И ещё одно замечание (заметил ещё в схемах "[I]Корвет 100У-068С/СМ[/I]"): [LIST] [*]мне не нравится, что корректирующая цепочка C16,R25 включена последовательно с плёночным конденсатором C3. Вряд ли он хорошо работает на мегагерцах. Я бы переключил C16,R25 прямо на инвертирующий вход ОУ: [/LIST] [ATTACH alt="1760913337035.png"]155575[/ATTACH] Прикинул отношение Сигнал/Шум: [LIST] [*]относительно выходного сигнала ±75V (700 ватт на 4 омах, КНИ == 0,13%) СКВ шума составляет 460µV, что соответствует взвешенным 100dB (IEC-A). Многовато, на мой взгляд, в "[I]Корвет 200УМ-088С[/I]" шумы не превышают 10µV, что соответствует 124dBA. [/LIST] T-цепочкой в коррекции ОУ займусь завтра. :) [/QUOTE]
