Самодельный усилитель "Qualiton" середины 70-х

[LVV]

Не знаю, это в этот раздел или в артефакты...

В общем, в закромах родины нашелся усилитель, сделанный неизвестным мастером судя по всему (датам на деталях) в году 74-75м.




Абсолютно все детали - с ромбиками военной приемки, даже вилка питания



Применено двухполярное питание 20 вольт
Выходные транзисторы П-702, предвыходные П-701А, плата оконечников - общая на оба канала.



конденсаторы на плате К53-1, судя по "плюсику" на корпусе - какие-то полярные электролиты



Регуляторы громкости и тембров - самодельные дискретные на 10 положений



Есть фонокорректор, на трех (если не ошибаюсь) транзисторах, каждый канал на отдельной плате.



Все платы прикручены к основанию (типа как на Бриг-001), которое сделано из пластины фольгированного текстолита.
Вся проводка увязана в жгуты и не просто в нитке, а обмотана каким-то материалом, и это не синяя изолента
Схемы на него понятное дело нет, а так усилитель работает неплохо.
В общем изделие сделано очень добротно, можно сказать - "с любовью", поэтому и решил здесь выложить

PS: выходы на акустику были сделаны СГ-5, заменил на "точка-тире", больше ничего не трогал.
Ручек "родных" на передней панели сохранилось только две, добавил пока парочку с веги-109 (что нашлось подходяшее)



[Юрий Робертович]

К53-1 сдать в драги, поставить даже китай, но нормальный. И пусть работает дальше.

КМ5, ЭТО-1 тоже на драги



[Вакула]

Вспомнил потешную историю на одном форуме. Водился там яростный аудиофил, проклинал тантал и ниобий на чем свет стоит, и звук типа убивает, и пользуют его только профаны в звуке и т.п.
Потом вижу его в теме о первых Бригах, тех что полностью на транзисторах. Как же он описывал чудесность звучания! Сколько эпитетов! А в живую то наверно и не видел внутрянки, там в оконечниках на самом входе нахально так К53-1 лежат. Так то.
А по теме, супер изделие, видно доступ к деталям у конструктора был безграничный. П701 и П702 были спроектированы и изготовлены именно как звуковые, пред и выходные.

Ни в коем случае ничего не менять. Китай его точно лучше не сделает. Это реальный артефакт предыдущей высокоразвитой цивилизации.



[Юрий Робертович]

К53-1, ЭТО-1, КМ4,5,6 - СМЕРТЬ звука!



[Вакула]

К53-1, ЭТО-1, КМ4,5,6 - СМЕРТЬ звука!

Эта мантра придумана скупщиками.



[Юрий Робертович]

А куча плат, нормально не работающих, тантал и ниобий вели непредсказуемо, это ЧЁ? Запретили давно. "Аудиофилам" всегда чуда хочется...



[Вакула]

А куча плат, нормально не работающих, тантал и ниобий вели непредсказуемо, это ЧЁ? Запретили давно. "Аудиофилам" всегда чуда хочется...

То, что советские тантал и ниобий ведут себя непредсказуемо - безалаберность и по...зм при изготовлении. По факту ни кто не отличит на слух на ходе усилителя алюминий и тот же К52. В Бригах стоят, и чуть ли не эталоном считают. А уж про КМ в темброблоках даже не смешно.



[Юрий Робертович]

С 1982-3 года только МБМ, БМ-2, э-литы К50-3
КМ4,5,6 если и надо, то групп по ТКЕ М750, не хуже
Вакула, это мне смешно.



[fishrob]

В середине 80-х, еще студентиком, баловался, платки УНЧ паял на микросхемах типа 2030. На вход и в ОС ставил тантал, скрежетало знатно, ездил на барахолку за другими микрухами, не помогло, поставил К50-6 и радость случилась. Больше экспериментов таких не делаю, в руках были поделки с танталом в проходе, даже играло, но на это надо смотреть косым взглядом, мне хватило своего опыта.



[KSV]

Нет ничего проще. Нужен усилитель чувствительный к качеству конденсаторов. Впаиваются конденсаторы, да, на вход и в ООС и с помощью тумблера делаются переключения. Всё сразу станет ясно.
К примеру, тот же JLHood на 4-х транзисторах чувствителен к конденсаторам, там не электролиты, но тем не менее, конденсаторы слышны.
Каждый делает для себя выводы, и это не бла-бла-бла в комментариях.



[Александр 4]

А что за материал на печатных платах ? непохож ни на текстолит ни на гетинакс, да и толщина вроде миллиметра три, а то и четыре.



[LVV]

текстолит

Нашлись в нашем селе две недостающие ручки, точно такие же, и всего в пару км от меня, у дедушки лет 80-ти
Теперь полный комплект.
Да, и эти ручки - от "Маяк-201"



[Вакула]

Ручки выбраны грамотно. Вообще морда лица стильная. Макинтош бы ещё перелицевать. Шпон+ПВА+утюг+яхтенный лак, на худой конец ламинат мебельный вместо шпона, тот что ломкий.



[LVV]

Вот так сейчас выглядит



[Александр Бокарёв]

Видел самопалы и поинтереснее.



[LDS]

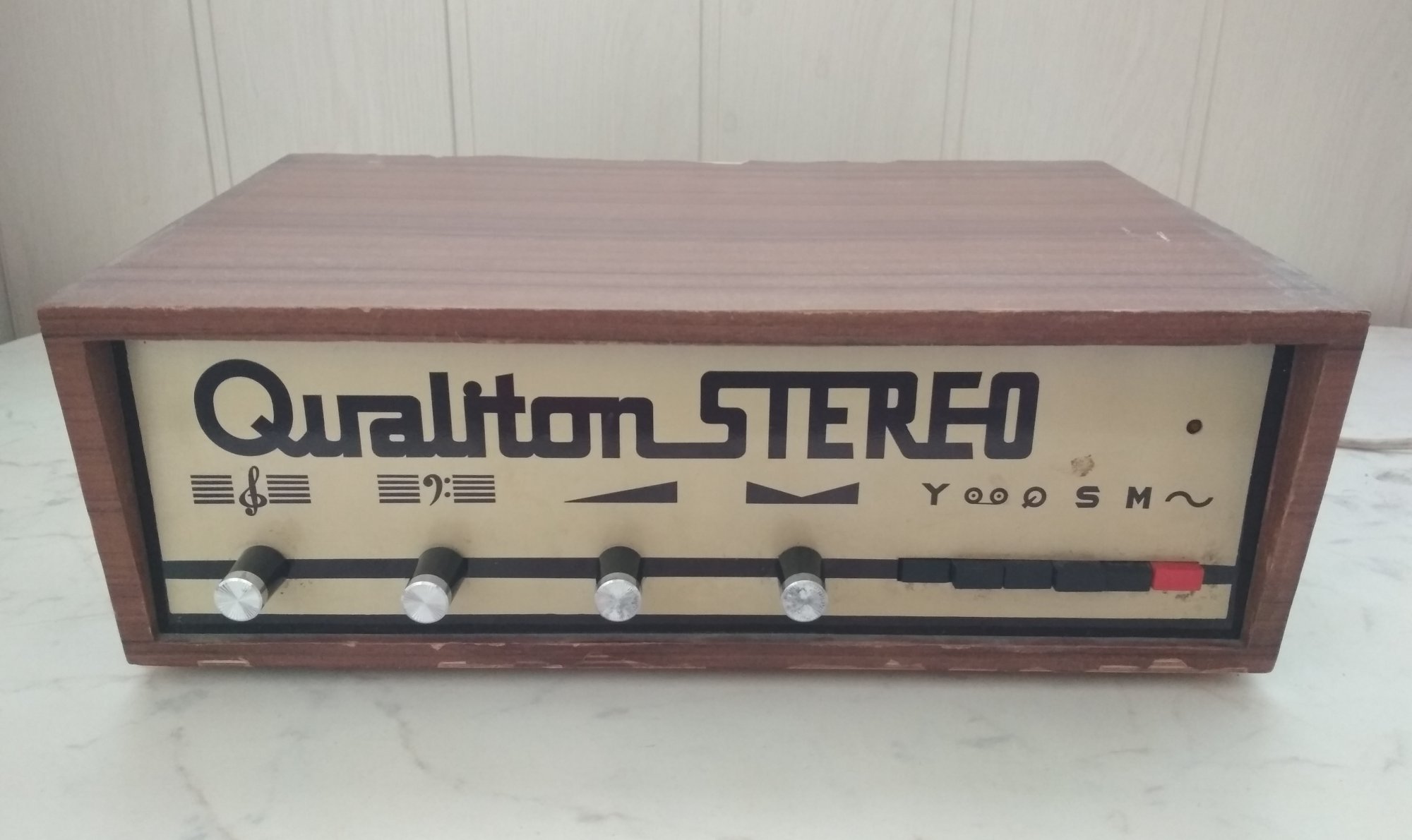

Вот так сейчас выглядит

Посмотреть вложение 29711

Шпон на фанерной крышке?



[IgorE]

Меня немного смущает эта проставка. Как бы не из 70 годов она. Из чего она, поролон?

Если поролон, то за 40-50 лет в труху сопливую должен превратиться.

из электролитов играют ............., довоенные

Времен Антанты?



[Вакула]

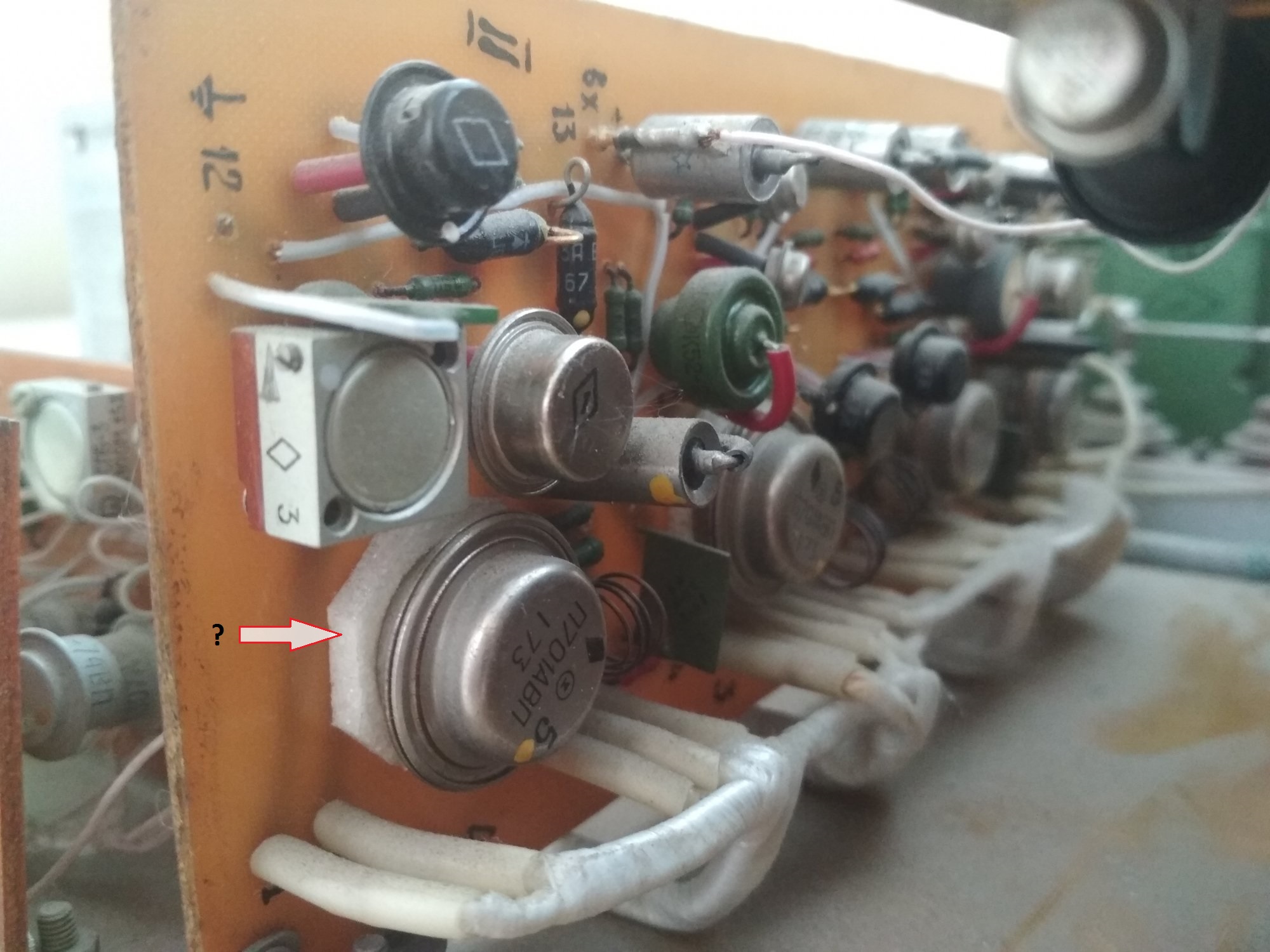

Меня немного смущает эта проставка. Как бы не из 70 годов она. Из чего она, поролон?
Посмотреть вложение 29978
Если поролон, то за 40-50 лет в труху сопливую должен превратиться.

Времен Антанты?

Больше похоже на полистирол пористый, полупрозрачный матовый. Наподобие использовался в светильниках, ЦМУ. Узнать бы, твердый или мягкий.



[М.Васильев]

Если поролон, то за 40-50 лет в труху сопливую должен превратиться.

Полистирол это .



[Александр 1958]

Эта мантра придумана скупщиками.

Где то есть статья об искажениях вносимых конденсаторами (Электроклуб ?) , так вот там есть сводная таблица, про все не помню, но КМ - дают самые высокие искажения, а МБМ - самые низкие, на уровне с лучшими современными .



[Александр Бокарёв]

Где то есть статья об искажениях вносимых конденсаторами (Электроклуб ?) , так вот там есть сводная таблица, про все не помню, но КМ - дают самые высокие искажения, а МБМ - самые низкие, на уровне с лучшими современными .

Вы будете смеяться. Но наши МБМ сделаны в точности как конденсаторы Jensen Paper in Oil Audio Capacitor по смешной цене 68 евро за штуку.



[Святослав_]

В общем, в закромах родины нашелся усилитель, сделанный неизвестным мастером судя по всему (датам на деталях) в году 74-75м.

Похоже, там можно рассмотреть маркировку остальных транзисторов - какие они?



[LVV]

не хочется его раскручивать, при случае - попробую рассмотреть...



[Александр 1958]

Вы будете смеяться. Но наши МБМ сделаны в точности как конденсаторы Jensen Paper in Oil Audio Capacitor по смешной цене 68 евро за штуку.

О, у меня их целый пакет ))



[Александр 1958]

Шпон на фанерной крышке?

В те времена на мебельных комбинатах можно было достать текстурную бумагу. Её и сейчас можно увидеть на старой мебели под слоем полиэфирного лака.



[Вакула]

В те времена на мебельных комбинатах можно было достать текстурную бумагу. Её и сейчас можно увидеть на старой мебели под слоем полиэфирного лака.

В те времена в большинстве шпон натуральный использовали. Бумага под дерево, пальма под масло, моя под мясо это наша реальность.



[Александр 1958]

В те времена в большинстве шпон натуральный использовали. Бумага под дерево, пальма под масло, моя под мясо это наша реальность.

Вы внимательно посмотрите на ту мебель. Такую бумагу мне доставал с мебельного комбината родственник. Знаю о чём говорю. Шпон тоже имел место быть.



[IgorE]

В те времена в большинстве шпон натуральный использовали.

На дорогой мебели. Клеили на мебельные щиты.
Когда началось массовое жил-ное строительство (Хрущевки), появилась огромная потребность в дешевой, массовой мебели. ДСП + бумага под дерево + полиэфирный лак.
Да и сегодня шпонированную мебель на деревянных щитах далеко не каждый купит. Шпонированное МДФ - компромисс, халтура.



[Александр 1958]

Не помню разительной разницы в цене шпонированной мебели и бумаги под лаком. Импортная - да, заметно дороже была, но и красивее и качественнее.



[IgorE]

Не помню разительной разницы в цене шпонированной мебели и бумаги под лаком

Не помню забитых мебелью магазинов в то время.
