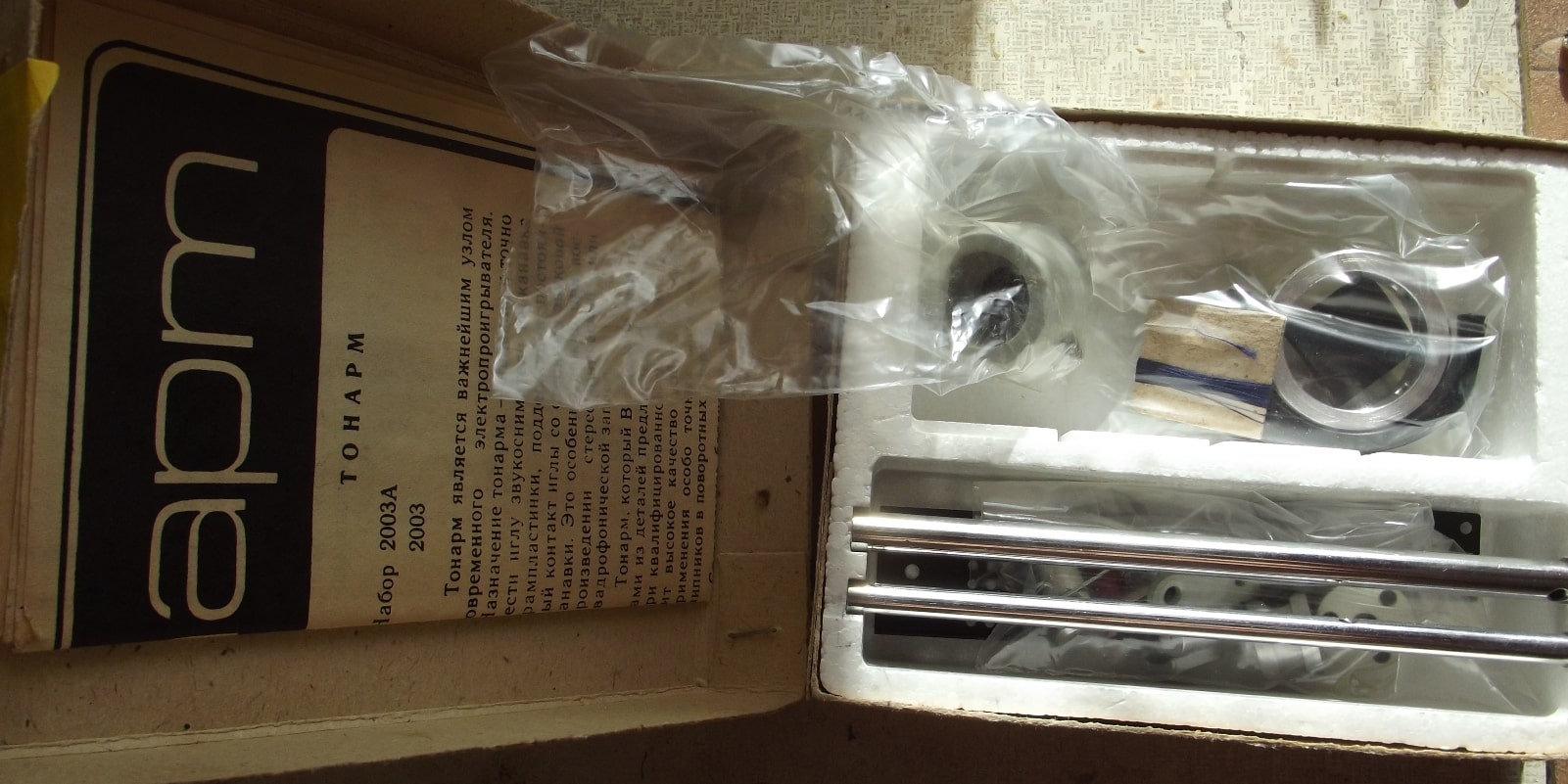

Тонарм “Старт”. Набор 2003А (2003)

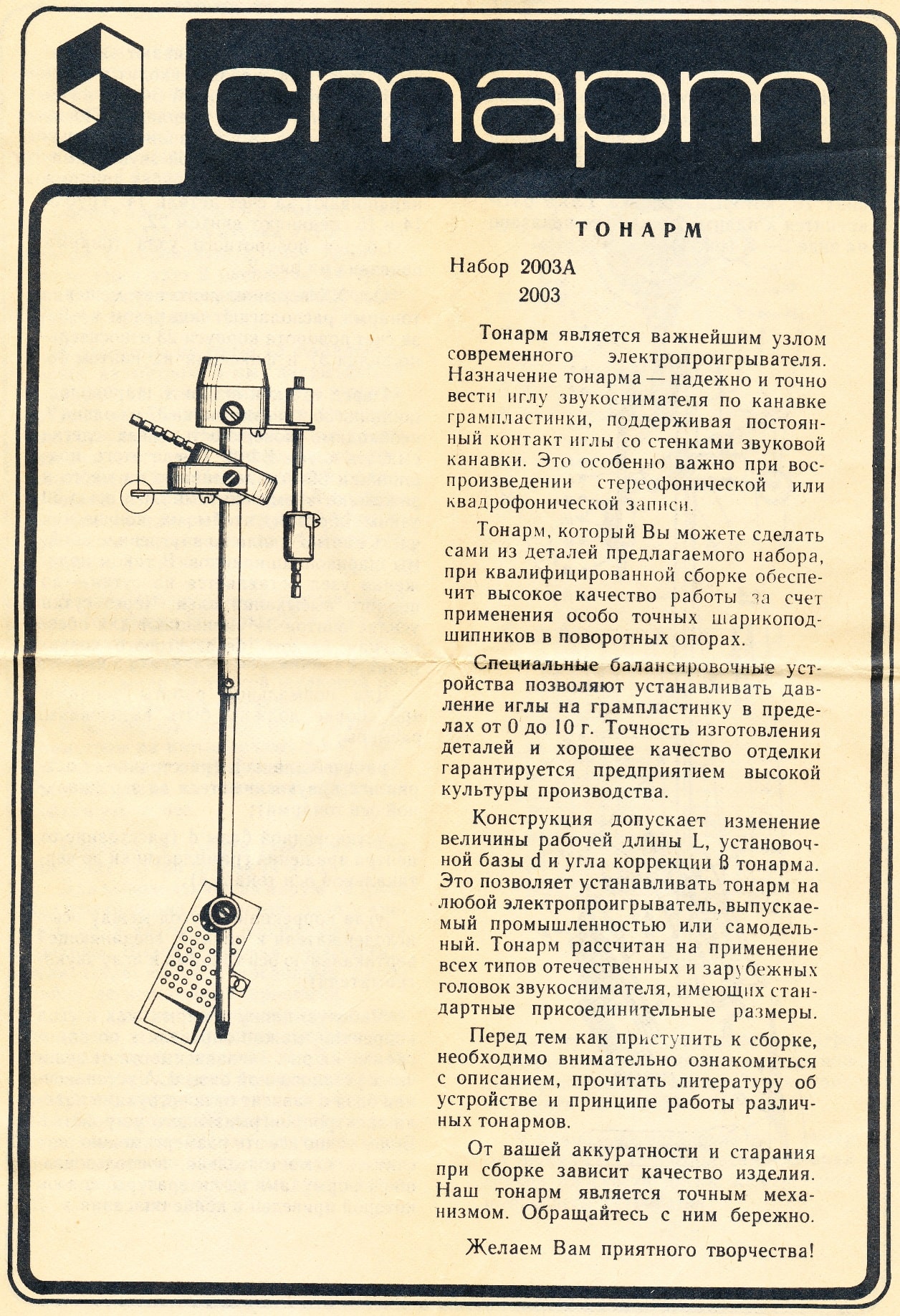

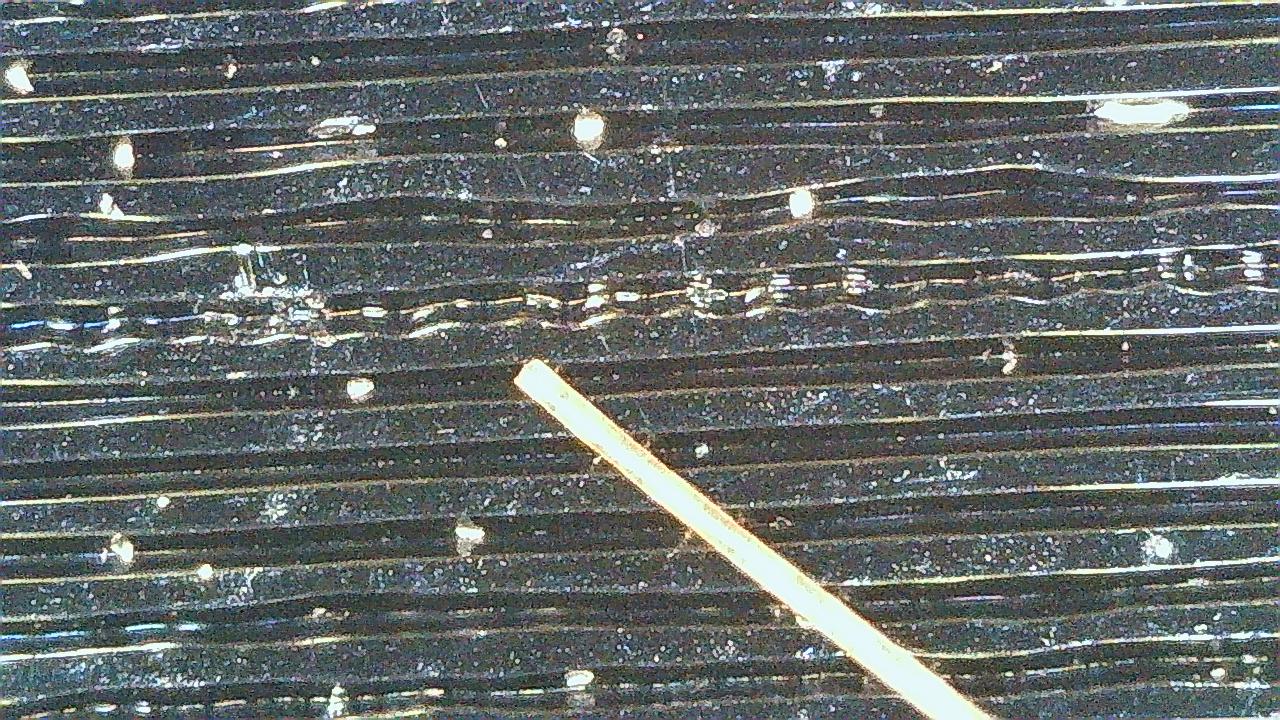

Тонарм является важнейшим узлом современного электропроигрывателя. Назначение тонарма - надежно и точно вести иглы звукоснимателя по канавке грампластинки, поддерживая постоянный контакт иглы со стенками звуковой канавки. Это особенно важно при воспроизведении стереофонической или квадрофонической записи.
Тонарм, который Вы можете сделать сами из деталей предлагаемого набора, при квалифицированной сборке обеспечит высокое качество работы за счет применения особо точных шарикоподшипников в поворотных опорах.
Специальные балансировочные устройства позволяют устанавливать давление иглы на грампластинку в пределах от 0 до 10 г. Точность изготовления У детален и хорошее качество отделки гарантируется предприятием высокой культуры производства.
Конструкция допускает изменение величины рабочей длины L, установочной базы д и угла коррекции 13 тонарма. Это позволяет устанавливать тонарм на любой электропроигрыватель, выпускаемый промышленностью или самодельный. Тонарм рассчитан на применение всех типов отечественных и зарубежных головок звукоснимателя, имеющих стандартные присоединительные размеры.
Перед тем как преступить к сборке, необходимо внимательно ознакомиться с описанием, прочитать литературу об устройстве и принципе работы различных тонармов.
От вашей аккуратности и старания при сборке зависит качество изделия. Наш тонарм является точным механизмом. Обращайтесь с ним бережно.
Сборка тонарма

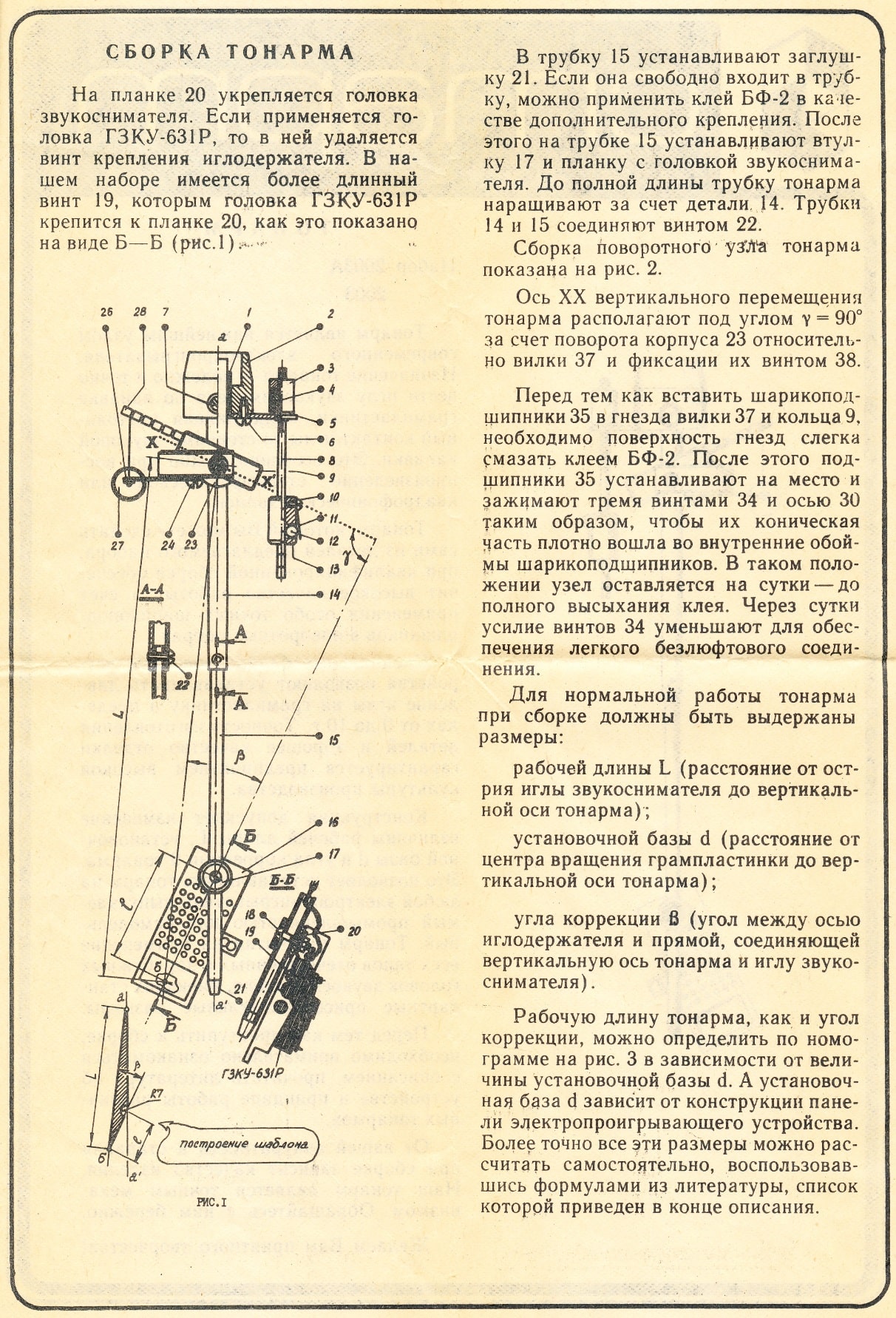

На планке 20 укрепляется головка звукоснимателя. Если применяется головка ГЗКУ-631 Р, то в ней удаляется винт крепления иглодержателя. В нашем наборе имеется более длинный винт 19, которым головка Г8КУ-631 Р крепится к планке 20, как это показано на виде Б-Б ( рис.1)
В трубку 15 устанавливают заглушку 21. Если она свободно входит в труб-ку, можно применить клей БФ-2 в качестве дополнительного крепления. После этого на трубке 15 устанавливают втулку 17 и планку с головкой звукоснимателя. До полной длины трубку тонарма наращивают за счет детали, 14. Трубки 14 и 15 соединяют винтом 22.
Сборка поворотного у а тонарма показана на рис. 2.
Ось ХХ вертикального перемещения тонарма располагают под углом У = 90° за счет поворота корпуса 23 относительно вилки 37 и фиксации их винтом 38.
Перед тем как вставить шарикоподшипники 35 в гнезда вилки 37 и кольца 9, необходимо поверхность гнезд слегка смазать клеем БФ-2. После этого подшипники 35 устанавливают на место и зажимают тремя винтами 34 и осью 30 таким образом, чтобы их коническая часть плотно вошла во внутренние обоймы шарикоподшипников. В таком положении узел оставляется на сутки - до полного высыхания клея. Через сутки усилие винтов 34 уменьшают для обеспечения легкого безлюфтового соединения.
Для нормальной работы тонарма при сборке должны быть выдержаны размеры:
- рабочей длины L (расстояние от острия иглы звукоснимателя до вертикальной оси тонарма);
- установочной базы д (расстояние от центра вращения грампластинки до вертикальной оси тонарма);
- угла коррекции В (угол между осью иглодержателя и прямой, соединяющей вертикальную ось тонарма и иглу звукоснимателя).

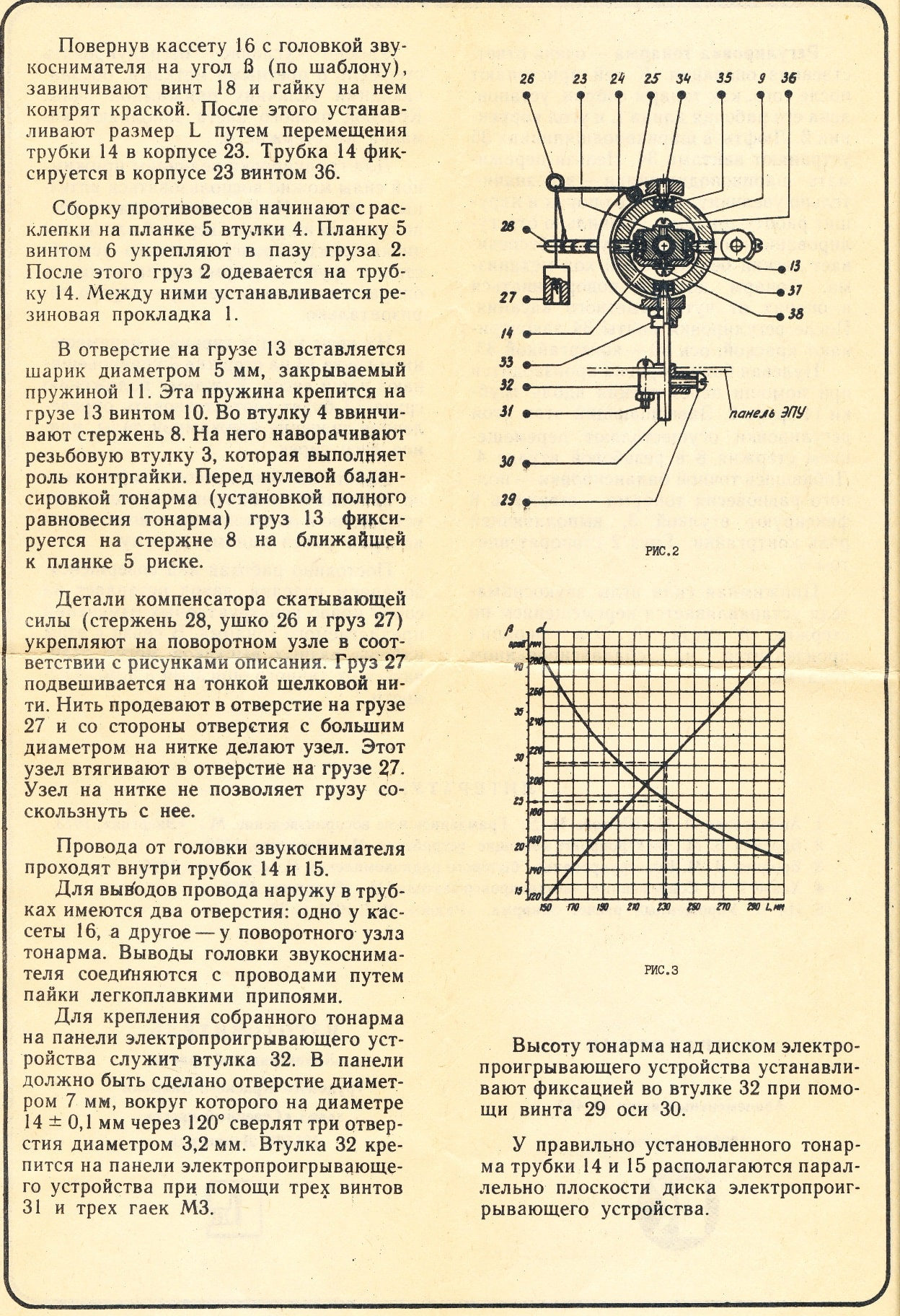

Повернув кассету 16 с головкой звукоснимателя ка угол f3 (по шаблону), завинчивают винт 18 и гайку на нем контрят краской. После этого устанавливают размер L путем перемещения трубки 14 в корпусе 23. Трубка 14 фиксируется в корпусе 23 винтом 36.
Сборку противовесов начинают с расклепки на планке 5 втулки 4. Планку 5 винтом 6 укрепляют в пазу груза.. 2. После этого груз 2 одевается на трубку 14. Между ними устанавливается резиновая прокладка 1.
В отверстие на грузе 13 вставляется шарик диаметром 5 мм, закрываемый пружиной 11. Эта пружина крепится на грузе 13 винтом 10. Во втулку 4 ввинчивают стержень 8. На него наворачивают резьбовую втулку 3, которая выполняет роль контргайки. Перед нулевой балансировкой тонарма (установкой полного равновесия тонарма) груз 13 фиксируется на стержне 8 на ближайшей к планке 5 риске.
Детали 7 компенсатора скатывающей силы (стержень 28, ушко 2б и груз 27) укрепляют на поворотном узле в соответствии с рисунками описания. Груз 27 У У подвешивается на тонкой шелковой нити. Нить продевают в отверстие на грузе 27 и со стороны отверстия с большим диаметром на нитке делают узел. Этот узел втягивают в отверстие на грузе 27. узел на нитке не позволяет грузу соскользнуть с нее.
Провода от головки звукоскимателя проходят внутри трубок 14 и 15.
Для выводов провода наружу в трубках имеются два отверстия: одно у кассеты 16, а другое - у поворотного узла тонарма. Выводы головки звукоснимателя соединяются с проводами путем уплавки легкоплавкими припоями.
Для крепления собранного тонарма на панели электропроигрывающего устройства служит втулка 32. В панели должно быть сделано отверстие диаметром 7 мм, вокруг которого на диаметре 14 ± 0,1 мм через 120° сверлят три отверстия диаметром 3,2 мм. Втулка 32 крепится на панели электропроигрывающего устройства при помощи трех винтов 31 и трех гаек МЗ.

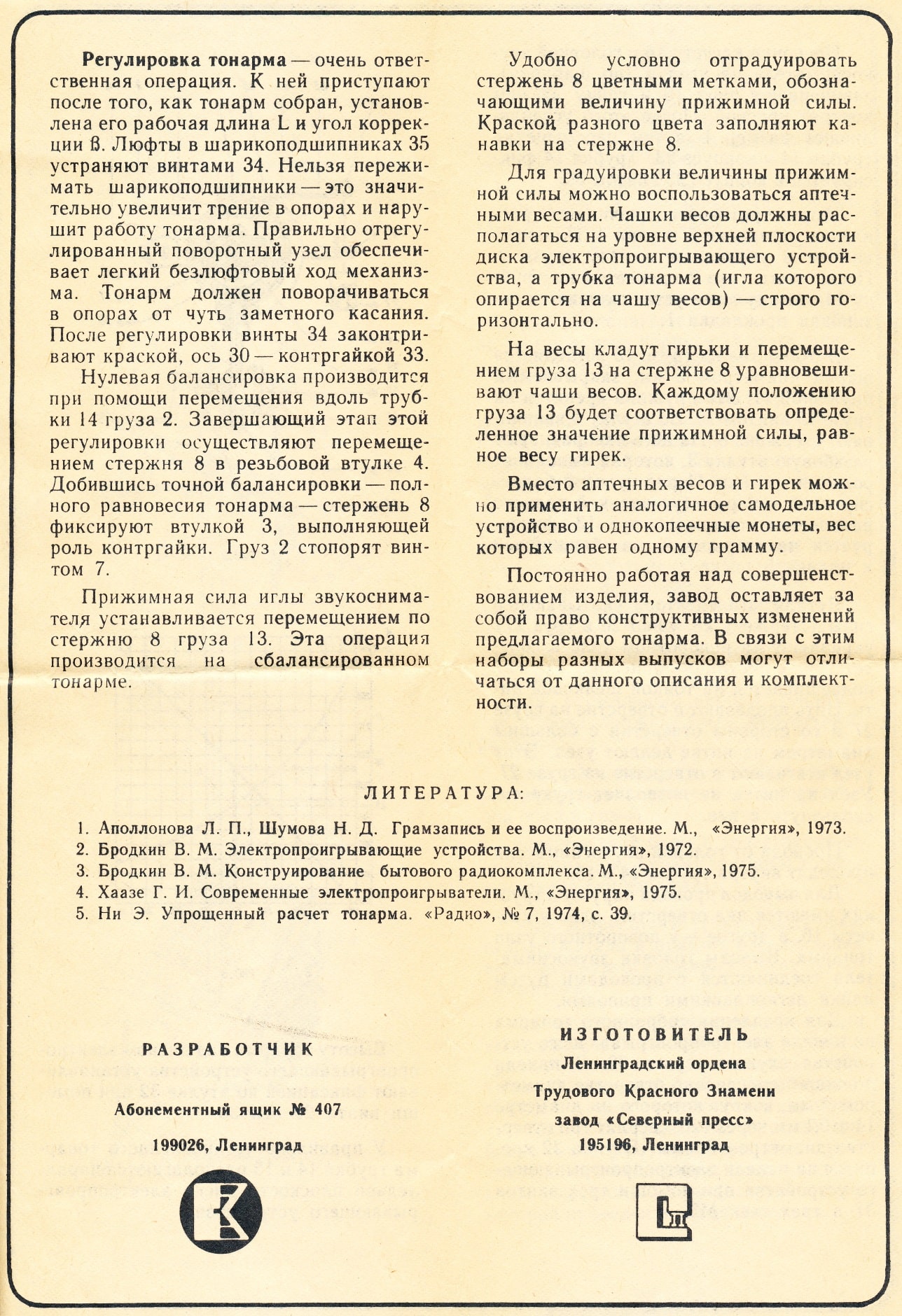

Регулировка тонарма - очень ответственная операция. К ней приступают после того, как тонарм собран, установлена его рабочая длина L и угол коррекции 13. Люфты в шарикоподшипниках 35 устраняют винтами 34. Нельзя пережимать шарикоподшипники - это значительно увеличит трение в опорах и нарушит работу тонарма. Правильно отрегулированный поворотный узел обеспечивает легкий безлюфтовый ход механизма. Тонарм должен поворачиваться в опорах от чуть заметного касания. После регулировки винты 34 законтривают краской, ось 30 - контргайкой 33.
Нулевая балансировка производится при помощи перемещения вдоль трубки 14 груза 2. Завершающий этап этой регулировки осуществляют перемещением стержня 8 в резьбовой втулке 4. Добившись точной балансировки - полного равновесия тонарма - стержень 8 фиксируют втулкой 3, выполняющей роль контргайки. Груз 2 стопорят винтом 7.
Прижимная сила иглы звукосниматель устанавливается перемещением по стержню 8 груза 13. Эта операция производится на сбалансированном тонарме.
Удобно условно отградуировать стержень 8 цветными метками, обозначающими величину прижимной силы. Краской разного цвета заполняют канавки на стержне 8.
Для градуировки величины прижимной силы можно воспользоваться аптечными весами. Чашки весов должны располагаться на уровне верхней плоскости диска электропроигрывающего устройства, а трубка тонарма (игла которого опирается на чашу весов) - строго горизонтально.
На весы кладут гирьки и перемещением груза 13 на стержне 8 уравновешивают чаши весов. Каждому положению груза 13 будет соответствовать определенное значение прижимной силы, равное весу гирек.
Вместо аптечных весов и гирек можно применить аналогичное самодельное устройство и однокопеечные монеты, вес которых равен одному грамму.
Постоянно работая над совершенствованием изделия, завод оставляет за собой право конструктивных изменений предлагаемого тонарма. В связи с этим наборы разных выпусков могут отличаться от данного описания и комплектности.
Материал прислал Олег Алатов
