А вот кто как монтаж делает?

[m.PG]

Springback , а зачем д7ж в выпрямителе ?​

Один из промежуточных вариантов (после нескольких доработок) усилителя на 2А3 (год уже не помню, судя по маркировке МКТ - 2014-15)

дрова резались станком с чпу ?



[Springback]

Springback , а зачем д7ж в выпрямителе ?​

Во-первых было желание применить старые детали, которым уже не место в полупроводниковых конструкциях. Во-вторых, имелись Д7Ж с ВП и минимальной утечкой, которую я никогда не встречал у таких диодов. Просто жалко выбросить.Ну и почему бы не поставить? Тема эта когда-то на разных форумах обсуждалась



[ALSS]

Резисторы делителя смещения накала увеличить на порядок - усилителю больше тока достанется и тепла меньше выделится на вспомогательной цепи.



[Springback]

Резисторы делителя смещения накала увеличить на порядок - усилителю больше тока достанется и тепла меньше выделится на вспомогательной цепи.

Да, конечно, Вы совершенно правы, это у меня в схеме ошибка. На самом деле там 270 и 24



[Vadim Tver]

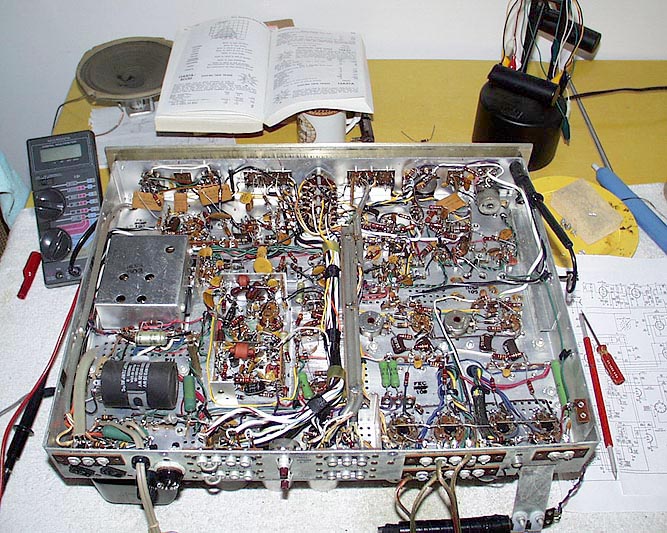

есть изделия с невероятным по красоте звуком , фишера америкаские ,монтаж просто адовый ,по крайней мере с лоховской точки зрения любителей прямоугольников, но звук и надежность потрясающая ,цены сейчас просто непотребные



[Святослав_]

ещё и цапонлаком все пайки вскрыть....ну вы монстр)!

А зачем цапонм, да по пайкам? В чем фишка?



[Михаил Никодимович]

.... по крайней мере с лоховской точки зрения любителей прямоугольников, но звук и надежность потрясающая ,цены сейчас просто непотребные

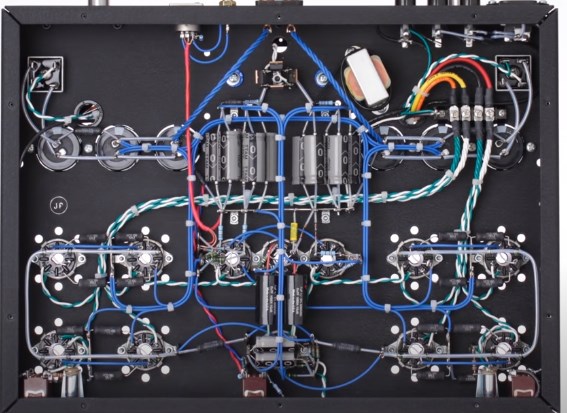

вот пример "лоховского монтажа". Это Atma-Sphere M-60 Mk.II OTL. Ценник и оценку звука ищите в интернете.
....вот из за таких высказываний, ветка и не развивается.



[Rezvoy]

вот пример "лоховского монтажа". Это Atma-Sphere M-60 Mk.II OTL. Ценник и оценку звука ищите в интернете.
....вот из за таких высказываний, ветка и не развивается.

Монтаж отличный, насчет звука этой фирмы можно поспорить.



[fvvn]

А зачем цапонм, да по пайкам? В чем фишка?

Припой имеет свойство окисляться, для долговечного соединения в регламенте радиомонтажника был пункт о вскрытии ламелей после пайки цапоном.. я демонитровал релейную стойку телевизионного передатчика венгерского производства.. кроссировка вся была залачена.. распайка проводов и жгутов тогда была трудна, но припой белестел как новые пять центов даже спустя 30 лет.



[Rezvoy]

Тогда уж УРом всё залить.



[Юрий Робертович]

кц402а, kbl06, 1n4007, her107 и тп, и никогда не услышите.



[Александр Бокарёв]

есть изделия с невероятным по красоте звуком , фишера америкаские ,монтаж просто адовый ,по крайней мере с лоховской точки зрения любителей прямоугольников, но звук и надежность потрясающая ,цены сейчас просто непотребные

Доводилось такое чинить, Скотт ламповый, ресивер японский всеволновой ламповый, пред Люксман ламповый.
без схемы вообще труба туда лезть, мешок с соплями. Плюс фирменные фишки типа последовательного накала кучи ламп , которое одновременно - смещение выходных ламп.
И как правило, беды возникают в ржавых от времени контактах переключателей и ламповых панелек.



[Rezvoy]

Ресиверы ещё любили без силовиков делать ( как и телевизоры).



[Vadim Tver]

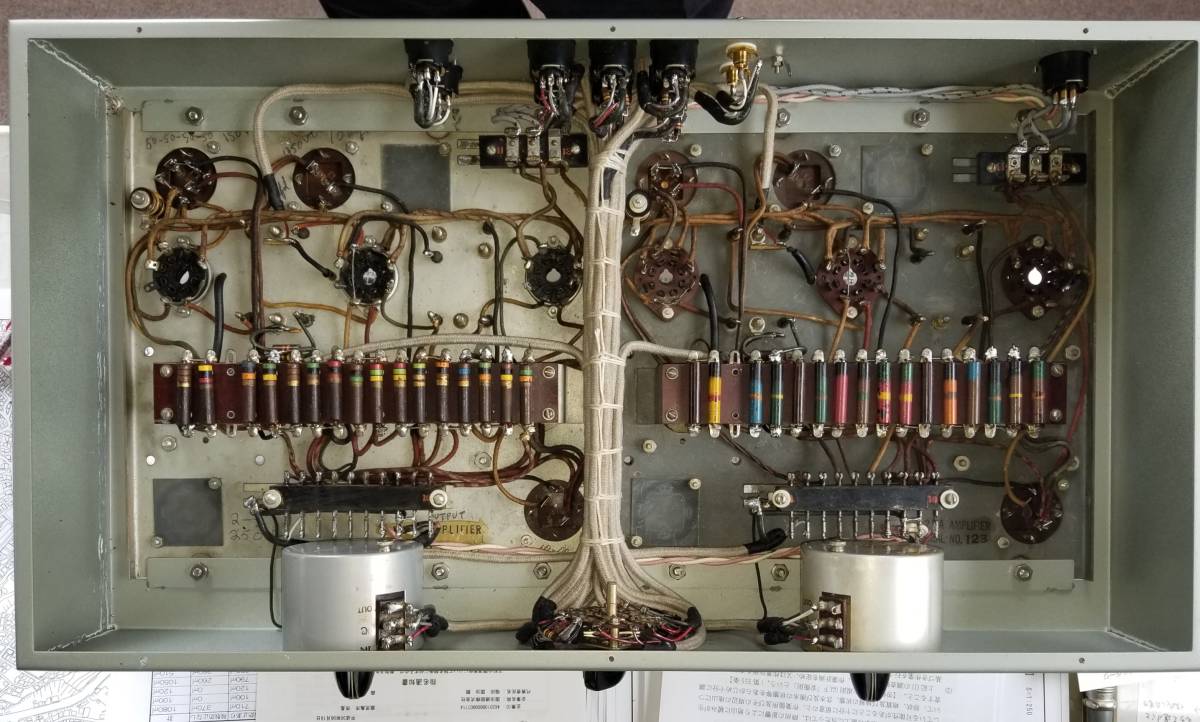

western electric 30-40-е годы ,вообще такой монтаж был необходим для легкого ремонта и обслуживания профессионального оборудования а также максимальной надежности, для дома это и не нужно



[NEULO]

дивно красивые ряды резисторов, но как "лоховской поклонник прямоугольников" спешу заметить что такой монтаж сильно удлиняет соединительные провода и делает монтаж довольно запутанным. опять же длинные провода сильнее влияют друг на друга чем короткие.
что то в этих лоховских прямоугольниках все таки есть.
тут стоит подумать а те ли люди лохи что делают монтаж выводами элементов, или всё таки лохи те что ведутся на красиво ровные ряды резисторов?



[Vadim Tver]

стояли в кинотеатрах тыщи на две зрителей, никто не парился в те времена аудиофилией ,вспомните советские кинапы ,какой там был монтаж, какие провода стояли



[Александр Бокарёв]

стояли в кинотеатрах тыщи на две зрителей, никто не парился в те времена аудиофилией ,вспомните советские кинапы ,какой там был монтаж, какие провода стояли

Если вспомнить про верхнюю границу кинозвука тех лет (аж 8 килогерц), то длина монтажных проводов не должна ни на что повлиять.



[Rezvoy]

Если вспомнить про верхнюю границу кинозвука тех лет (аж 8 килогерц), то длина монтажных проводов не должна ни на что повлиять.

На 20 кгц тоже не повлияет.



[Святослав_]

Припой имеет свойство окисляться, для долговечного соединения в регламенте радиомонтажника был пункт о вскрытии ламелей после пайки цапоном.. я демонитровал релейную стойку телевизионного передатчика венгерского производства.. кроссировка вся была залачена.. распайка проводов и жгутов тогда была трудна, но припой белестел как новые пять центов даже спустя 30 лет.

ПОС61М блестит как котовы яйца и без цапонов.
В этой связи о ПОС90М и говорить нечего.
Очень смахивает на то, что тогда еще действовал технический циркуляр, о залачивании мест паек, по консервативным требованию спецприемки. Возможно, это и было актуально во время, и в первое время после второй мировой. Когда вынужденно пользовались более дешевыми припоями с меньшим содержанием олова.



[Springback]

Вот этим "адовым монтажом", "мешком с соплями" были сделаны практически все отечественные ламповые осциллографы 50-60 годов, С1-2, С1-8А и другие. Осциллограф как бы достаточно серьезный прибор. И военной техники многие образцы так же были сделаны, хотя бы радиостанции, предшественники Р-123, на 12Ж1Л, не помню уже точно, вроде Р-113? А была советская техника, генераторы какие-то 30-килограммовые, где планки, жгуты и ровные ряды деталей. Мое мнение - никакого тайного смысла тут нет, или разные конструкторские школы, кому-то нравилось так, а кому-то эдак, или просто одни КБ копировали одни образцы зарубежной техники, а другие - другие, т. е. это тоже конструкторские школы, только иностранные.
Цапон был отнюдь не только в спецтехнике, в телевизорах Темп 60-х и воронежских телевизорах тех же лет пайки были закрашены



[Vadim Tver]

в серийных устройствах нужно учесть ,паяльщицы были женщины



[Vitavoice]

Люди, а никто не пробовал делать электрические соединения с помощью, сварки, накрутки или механики, вместо припоя?



[Александр Бокарёв]

Довелось увидеть огроменную магнитолу , с такими негры в Бронксе или Квинсе ходят по улицам, на плече. Там весь монтаж сделан накруткой на квадратные штыри.
Платы расположены этажеркой, долезть невозможно. Охренели оба, я и владелец магнитолы, надеявшийся ее починить, что было совершенно невозможно.



[slami]

Построение плат методом монтажа накруткой может приводить к созданию сборок более надёжных, чем печатные платы — соединения меньше подвержены разрыву вследствие вибрации или механических нагрузок на плату-основание.

Правильно выполненное соединение провода накруткой — это семь оборотов провода вокруг четырехгранного штыря-контакта (в результате образуется 4 × 7 = 28 контактных зон), и полтора оборота изолированного провода для снижения возможного механического напряжения



[Александр Бокарёв]

Это все понятно, даже ЭВМ так делали, по слухам. Только мне от этой сверхнадежности мало пользы, как ремонтеру. Открыл, потаращился, закрыл.



[slami]

Защита от окисления. После пайки на поверхности металла образуется оксидная пленка, которая может привести к плохому контакту и снижению электрической проводимости. Лаковое покрытие служит преградой для воздействия кислорода и влаги, предотвращая окисление и сохраняя электрический контакт в идеальном состоянии.
Важно отметить, что не все лаки равнозначны. Существуют разные типы лаков, каждый из которых имеет свои особенности и применение. Например, некоторые лаки могут быть прозрачными, в то время как другие имеют различные оттенки, что позволяет использовать их в качестве индикатора для визуального контроля процесса пайки.



[Александр Бокарёв]

вот-вот, читал про залаченные пайки, как метод контроля.



[Rezvoy]

Это все понятно, даже ЭВМ так делали, по слухам. Только мне от этой сверхнадежности мало пользы, как ремонтеру. Открыл, потаращился, закрыл.

Электроника-60



[Сергей Z]

Электроника-60

ЕС--1045. Все соединения на корзинах с ТЭЗами (платами с микросхемами) выполнены навивкой. И не было проблем. Проблемы были с собственно микросхемами и их нагрузками, там резисторные блоки были, как микросхемы только зелёные.



[Vitavoice]

Ребята! Вы не услышали вопрос. Кто нибудь пробовал в своих конструкциях обойтись без паек? Соединять элементы например сваркой или механически, на винтиках? Прикручивают же большие банки электролитов к дорожкам или лепесткам винтами и гайками. Да и в силовой электротехники сплошь и рядом винтовые соединения. Даже в тех же розетках на 220 и вилках. Никто не пробовал сделать такой "механический" монтаж? Или большую часть этого монтажа. Лампы имеют в панелях механический контакт, разъемы всевозможные тоже. А детали??? Почему бы не попробовать? И как это на звуке скажется?
