Аккорд-201-стерео

[Динозавр]

средняя точка ушла

1. Ставим среднюю точку.
2. Подгоняем чуйку (ООС).

накрутить ток как в холодном канале. потом впаять такой же постоянный вместо переменного.



[Александр Бокарёв]

1. Ставим среднюю точку.
2. Подгоняем чуйку (ООС).

....и только потом идем жаловаться на неправильный ток)))))))



[01eg]

По току покоя подстройки нет. Если всё исправное (транзисторы) и нет возбуда, попробовать включить параллельно терморезистору германиевый диод, Германиевый транзистор в диодном включении или шунтирующий резистор. Предупреждение: можно сломать)

Терморезистор это проволочка?



[Александр Бокарёв]

Терморезистор это проволочка?

Это скорее салатовая шайбочка с проволочками оттудова. И болтиком в середке.
Хотя заводские мракобесы куда угодно могли прикрутить, кто запретит. Или на плату запаять.



[01eg]

Это скорее салатовая шайбочка с проволочками оттудова. И болтиком в середке.
Хотя заводские мракобесы куда угодно могли прикрутить, кто запретит. Или на плату запаять.

Увидел, скорее на мелкий ретро конденсатор похож без болтиков и на плате, но резистор (по схеме R31). В каких точках и как (ключевое) измерить ток в холодном канале? Есть обыкновенный мультиметр и паяльник.



[Александр Бокарёв]

Недавно имел счастье повозиться с подобным творением сумрачного дагестанского гения, Аккорд стерео, но выделки Махачкалинского радиозавода. Там на плате нет обозначений элементов. И то правда, зачем эти глупости нужны.
Можно развить идею, убрать из схемы все подстроечники. А пущай не лезут, крутить ручки из любопытства- у вдруг мощности выжмется больше.



[Динозавр]

при повышенном напряжении питания (~23В) греются

Увеличилось напряжение, увеличился ток УН и напряжение смещения, следом- ток покоя.



[01eg]

Если отключать попеременно каналы усилителя, по току потребления можно сделать калибровку горячего относительно холодного с помощью подстроечника, который блтже в выходному каскаду? Или выпаивать П213?



[СМЕРШ]

с помощью подстроечника, который блтже в выходному каскаду

Он симметрирует УМ установкой Увых = Упит/2, но регулировки тока покоя в "Аккордах" и подобных не припомню.

При напряжении питания 22 вольт в положительном плече 8.7 (другой канал 9.1) в отрицательном соотвественно 13.3 (12.9). Я так понимаю должно быть ближе к половине.

Купил такой же новый, напряжение на выходе было 6 В из 22-х. Я, по молодости-глупости, думал: что-то ж они там знают, если выставили именно сакральные 6 В. Теперь, учётом этих данных, совершенно очевидно, что настройкой на заводе никто не утруждался. Как пришёл подстроечник с одного завода с этим положением движка, так ушёл в составе аппарата с тем же положением, только законтренный краской.

Ток покоя получился в одном канале около 12 mA в другом 8mA

К сожалению, это норма. Читать голосом Малышевой.



[Samodelkin]

Устанавливая "среднюю точку" не точно в половину напряжения питания,
можно немного менять спектр искажений УНЧа, и его величину.
Для примера - в таком стандартном аппарате, если настроить выход на
симметричное ограничеие синусоиды, то КНИ будет больше, чем в случае
установке на выходе 10-10.5 Вольт.
Величина эта - на фиксированная, в случае другого "супового набора" из
транзисторов, она изменится.
P.S. Тут ничего не поделаешь, схема простейшая, Кус без ООС - небольшой,
поэтому "влияние на звучЯние" каждого элемента и его параметров - сильное.



[Александр Бокарёв]

Устанавливая "среднюю точку" не точно в половину напряжения питания,
можно немного менять спектр искажений УНЧа, и его величину.
Для примера - в таком стандартном аппарате, если настроить выход на
симметричное ограничеие синусоиды, то КНИ будет больше, чем в случае
установке на выходе 10-10.5 Вольт.
Величина эта - на фиксированная, в случае другого "супового набора" из
транзисторов, она изменится.
P.S. Тут ничего не поделаешь, схема простейшая, Кус без ООС - небольшой,
поэтому "влияние на звучЯние" каждого элемента и его параметров - сильное.

Ох. Тут вернуть бы заводские настройки. А вы про спектр искажений, хотя в ваших словах великая правда. Великая, но недостижимая, как далекая яркая звезда.



[Динозавр]

не точно в половину напряжения питания

На 1-2 вольта меньше (с учётом будущих пульсаций питания под нагрузкой)
Изменяет ток покоя (ценой перекоса))).



[СМЕРШ]

Я тоже нихрена не понимаю.В молодости все крутили этот хлам и мечтали о забугорной технике. Теперь,когда это всё стало доступно + любые транзюки.Но нет! многие не сдаются и дальше ,вернее заново начинают теребить этот совковый мёртворожденный хлам!

Полностью согласен. Вот же, есть РУБЕЖ. Там деталей на копейку, есть платы, и он позволит решить, что кому надо: лампы, германий или кремний.

В молодости все крутили этот хлам

А что было делать. Я сам начинал с конструктора "Киев-2", за немыслимые 6 рублей купил у одноклассника, пересобирал все "Электрон-М" и "Юность КП-101", так тогда ничего лучше и не было.



[Динозавр]

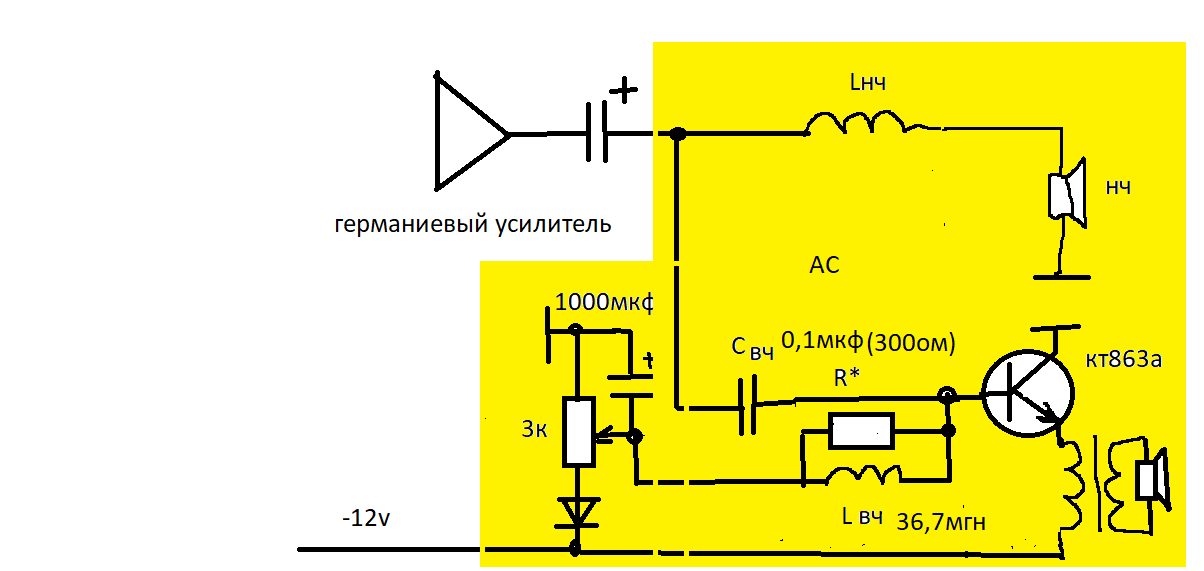

лампы, германий или кремний.

Микросхемы.

Щас бы попаял. ))

https://www.avito.ru/all/kollektsionirovanie?q=%D1%80%D0%B0%D0%B4%D0%B8%D0%BE%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%82%D0%BE%D1%80

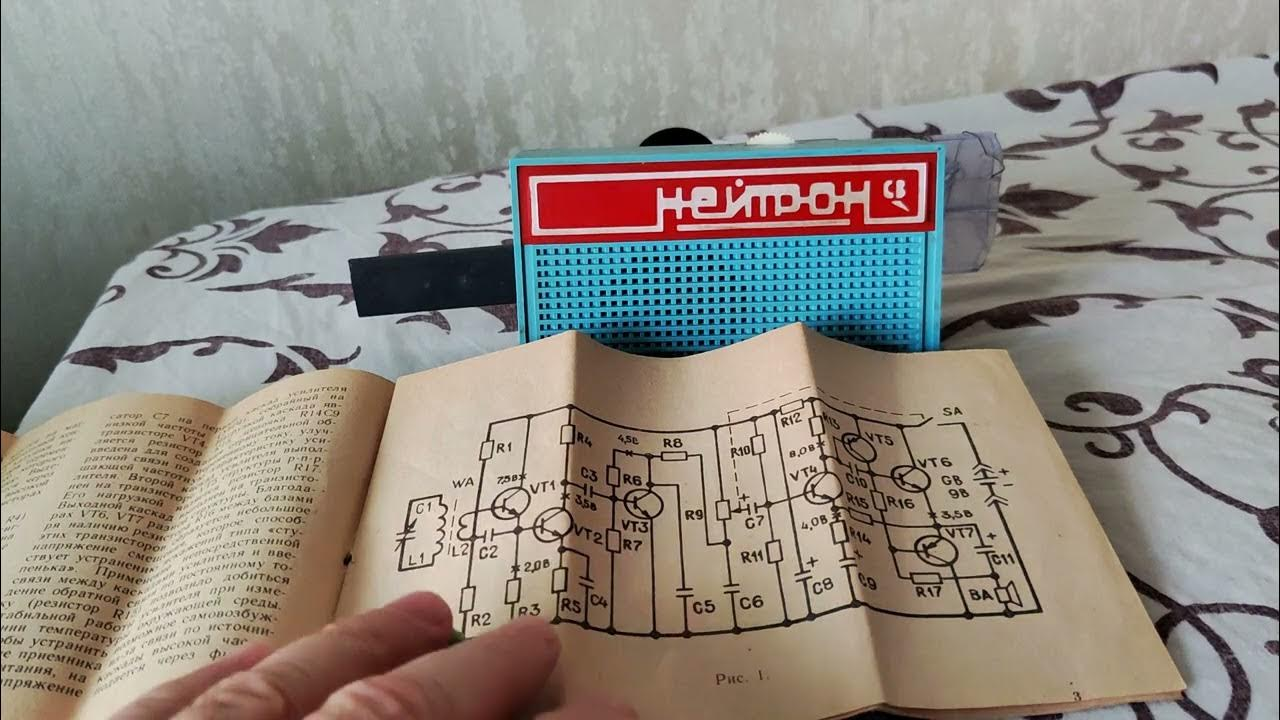

Транзисторный радиоприемник СССР конструктор Нейтрон СВ на запчасти
