Восстанавливаю удобочитаемую схему, разбираюсь с настройкой коррекции.
Так как цепь коррекции в опубликованном скане попала на границу листа, номер конденсатора C16 пришлось дедуктивно угадывать, а величину его ёмкости подбирать по наиболее правдоподобной эпюре петлевого усиления. На скане видно только начало номинала: 0,0. Так пишут нанофарады, но с такой ёмкостью от П.У. на 20kHz остаются ничтожные 40dB.
Приняв, что предположительно C4 имеет ёмкость 200pF, подобрал C16 (100pF) и с этим значением уточнил ёмкость C4 (150pF). П.У. на 20kHz получилось 63dB:
Запасы устойчивости - большие, 12dB и 57°,что не удивительно с таким низким П.У.
Измерения велись на эквиваленте входного импеданса Мощного Повторителя (функциональная группа А3), я оцениваю его в 1k5 || 100p.
Пара замечаний:
PS
Выходное напряжение А3 в перегрузке - при заводской схеме:
ОУ почти "упирается" в шины питания и "свистит":
Если убрать не работающие диоды VD1 и VD2, а вместо них организовать петлю через индикатор перегрузки, то всё становится гораздо красивее:
И на выходе ОУ нет возбуждения:
Для этого меняем схему так:
Прикинул отношение Сигнал/Шум:
T-цепочкой в коррекции ОУ займусь завтра.
Так как цепь коррекции в опубликованном скане попала на границу листа, номер конденсатора C16 пришлось дедуктивно угадывать, а величину его ёмкости подбирать по наиболее правдоподобной эпюре петлевого усиления. На скане видно только начало номинала: 0,0. Так пишут нанофарады, но с такой ёмкостью от П.У. на 20kHz остаются ничтожные 40dB.

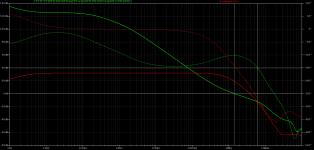

Приняв, что предположительно C4 имеет ёмкость 200pF, подобрал C16 (100pF) и с этим значением уточнил ёмкость C4 (150pF). П.У. на 20kHz получилось 63dB:
Запасы устойчивости - большие, 12dB и 57°,что не удивительно с таким низким П.У.
Измерения велись на эквиваленте входного импеданса Мощного Повторителя (функциональная группа А3), я оцениваю его в 1k5 || 100p.
Пара замечаний:

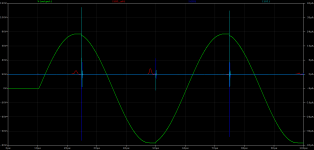

- защитные диоды VD1 и VD2 свою функцию не выполняют, здесь повторили ошибку, впервые сделанную в А1-ФГ1/ФГ2 усилителя "Корвет 200УМ-088С" с диодами VD5,VD6. Защитные диоды должны - при перегрузке - включать "короткую" цепь ООС вокруг ОУ, чтобы он (ОУ) не уходил в насыщение. Ток через VD1,VD2 отсутствует даже в таком режиме:
зашумлённый ток АЛ307 на отрицательной полуволне ограничения - из-за возбуждения ОУ - индикатор перегрузки VD14~VD17 с светодиодом АЛ307 слишком грубый, ограничение уже есть, но ток светодиода - микроамперный:
PS
Выходное напряжение А3 в перегрузке - при заводской схеме:

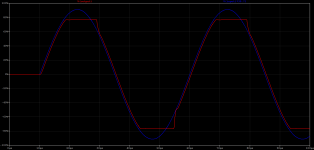

ОУ почти "упирается" в шины питания и "свистит":
Если убрать не работающие диоды VD1 и VD2, а вместо них организовать петлю через индикатор перегрузки, то всё становится гораздо красивее:

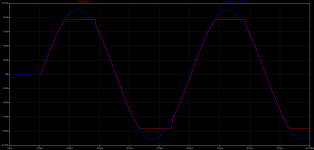

И на выходе ОУ нет возбуждения:
Для этого меняем схему так:
- R24 уменьшаем до 180 ом
- добавляем волшебные 12 килоом (R26) с выхода ОУ на его минус питания
- цепь индикации перегрузки отключаем от земли и подключаем на инвертирующий вход ОУ (правда, светодиод уже нельзя будет выносить на переднюю панель длинными проводами!)
- мне не нравится, что корректирующая цепочка C16,R25 включена последовательно с плёночным конденсатором C3. Вряд ли он хорошо работает на мегагерцах. Я бы переключил C16,R25 прямо на инвертирующий вход ОУ:
Прикинул отношение Сигнал/Шум:
- относительно выходного сигнала ±75V (700 ватт на 4 омах, КНИ == 0,13%) СКВ шума составляет 460µV, что соответствует взвешенным 100dB (IEC-A). Многовато, на мой взгляд, в "Корвет 200УМ-088С" шумы не превышают 10µV, что соответствует 124dBA.
