Простой частотомер, как дополнение к генератору

[Дмитрий Рутковский]

На те вопросы ответа так же не дождался.



[Alex TV]

На тот вопрос ответа так же не дождался.

с 30 октября по 23 февраля решали, чего бы купить
Решили, что без денег никак не выходит.



[М.Васильев]

Надо повторить вопрос: от скольки Герц работает и какой ток выдаёт на 1 кОм?

Как видим нагрузка 50ом и диапазон от сотых герца.

функция частотометра там есть. Может отдельно мерять частоту. Вход частот Ext.In



[Дмитрий Рутковский]

Такая огромная коробка только как частотомер не имеет смысла.
Что там с измерением тока и напряжения в режиме генератора?



[М.Васильев]

Такая огромная коробка только как частотомер не имеет смысла.
Что там с измерением тока и напряжения в режиме генератора?

Смеёшься чтоли? Он миниатюрный генератор и с довольно высокой нагрузочной способностью .



[Alex TV]

Что там с измерением тока и напряжения в режиме генератора?

читай

http://ecelabs.njit.edu/student_resources/33220_user_guide.pdf



[Дмитрий Рутковский]

Напомню если кто забыл. Вопрос был про вольтметр/амперметр для такого или аналогичного генератора.



[Alex TV]

Напомню если кто забыл. Вопрос был про вольтметр/амперметр для такого или аналогичного генератора.

Пост №1

Спрошу тут.
Может кто дружит с поиском на алике и находил простой частотомер, только не россыпуха деталей, а собранная плата. Надо как дополнение к генератору, желательно со светящимися цифрами.



[MacSys]

Если честно, то я ничего не понял, нужна была приставка частотомер, и судя по вопросу, погрешность и разрешение не столь важно. Хорошо значит, предложили кучу вариантов выше, нет не подходит. Отлично, вот Вам готовый законченный прибор, с разрешающей способностью 0.01Гц и вполне неплохими параметрами как для любительского использования. И всё равно, что-то да не то. Теперь оказывается частотомер это вовсе не то что описано в учебниках, а всего лишь вольт-амперметр.

Надо повторить вопрос: от скольки Герц работает и какой ток выдаёт на 1 кОм?

1. от 0.01Гц
2. Uср = Umax/1.41; I = Uср\Rнагр;
Опять таки, учитывать нужно еще один момент, что на выходе генератора используется операционный усилитель, ток максимальный на выходе которого не более 20мА



[Дмитрий Рутковский]

Можно увидеть фото экрана такого генератора, где будет частота например 10Гц, какое нибудь напряжение и ток 20мА на заявленной выше нагрузке килоОм?

частотомер, генератор и 20В размах на выходе, нагрузку в 1кОм держит

20мА конечно маловато, но если справится - будем рассматривать.



[IgorE]

Можно увидеть фото экрана такого генератора, где будет частота например 10Гц, какое нибудь напряжение и ток 20мА на заявленной выше нагрузке килоОм?

Дима, ты пытаешся совместить борщ с компотом в одной посуде.
Генератор баз частотомера есно не бывает. Но человек, в здравом уме, обьеденять его с вольтамперметром никогда не будет. Это глупо и не функционально. Где ты ток измерять хочешь? На выходе генератора? Это редчайший случай, специфический, раз в 100лет.
Два таких прибора в одной коробочке это полная дурость.



[MacSys]

Можно увидеть фото экрана такого генератора, где будет частота например 10Гц, какое нибудь напряжение и ток 20мА на заявленной выше нагрузке килоОм?

А как на нагрузке 1кОм и выходном напряжении 20В p-p получить ток в нагрузке 20мА ?

Мало 20мА для каких задач?



[Дмитрий Рутковский]

Генератор баз частотомера есно не бывает.

Вы не внимательно следите за темой. Чуть выше давали ссылку на такой устройство. Вот она:

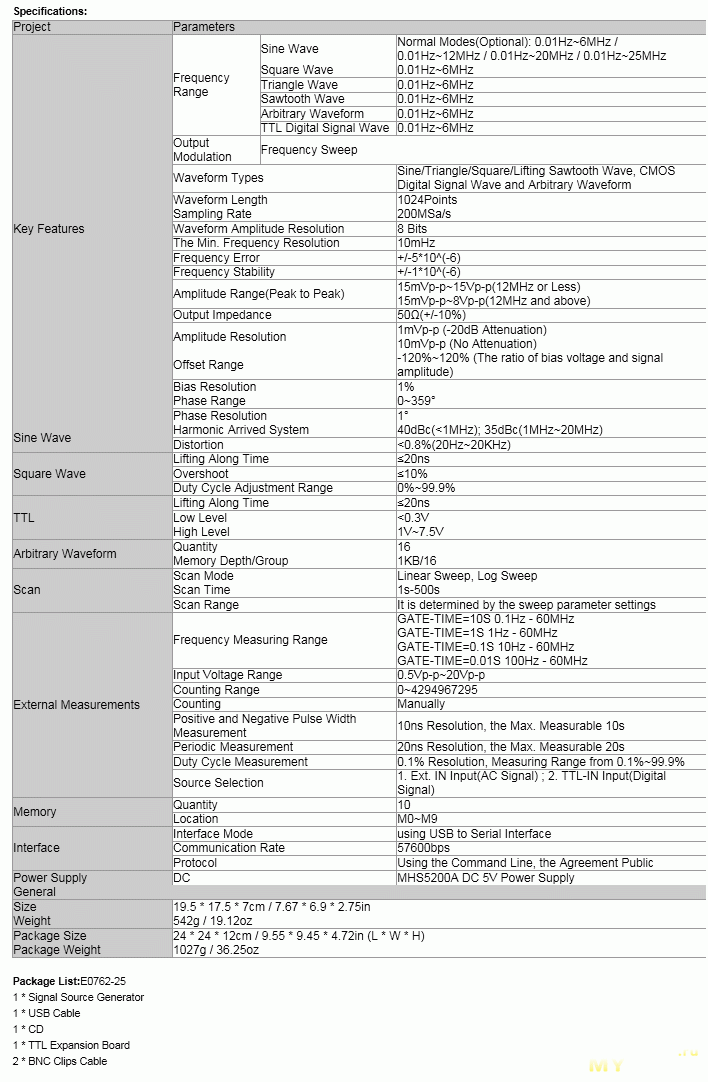

DDS генератор MHS-5200A (<= ссылка) там же: частотомер, генератор и 20В размах на выходе, нагрузку в 1кОм держит

А как на нагрузке 1кОм и выходном напряжении 20В p-p получить ток в нагрузке 20мА ?

И Вы не внимательно тему читали.
Заявлены параметры что некое устройство держит нагрузку 1кОм и выдаёт 20мА. Его рекомендовали к приобретению.

Отлично, вот Вам готовый законченный прибор, с разрешающей способностью 0.01Гц и вполне неплохими параметрами как для любительского использования. И всё равно, что-то да не то.

Так то или не то? Определитесь. Заявленные параметры устраивают если они выполняются. Если нет - нет.
Если нет, то зачем советовать всякий хлам.
У меня, кстати, есть один такой. Новый в упаковке, пользованный не более 5-ти раз. Могу уступить очень недорого. Если надо сфотографирую.



[MacSys]

И Вы не внимательно тему читали.

ты можешь определится с вопросом, что тебе нужно?

Просто у меня на работе и так много всяких дел, и изобретать что-то ранее изобретенное было лень (при условии, что купить иногда дешевле, чем собирать самому), просто заказал вот такой DDS генератор MHS-5200A (<= ссылка) там же: частотомер, генератор и 20В размах на выходе, нагрузку в 1кОм держит

Где ты тут видишь 20мА ?

Опять таки, учитывать нужно еще один момент, что на выходе генератора используется операционный усилитель, ток максимальный на выходе которого не более 20мА

20мА приписка о том, что выходная нагрузочная способность 20мА ограниченна по выход последовательным резистором на ОУ

Где ты нашел 1кГц 20В и 20мА ?



[Дмитрий Рутковский]

Где ты нашел 1кГц 20В и 20мА ?

Про 20 Вольт сам писал и про 20мА и про килоОм. Оказывается ничего из перечисленного тот прибор не может. Опять повторяется история с лёгкими каркасами, которых никто никогда не увидит. И тонкой бумажки тоже. Теперь прибора отвечающего заявленным параметрам не существует.
Он конечно есть в одной Питерской конторе. Осталось только ему вольтметр с амперметром приделать.



[MacSys]

Про 20 Вольт сам писал и про 20мА и про килоОм.

Где ты такое нашел?



[Дмитрий Рутковский]

Вот:

DDS генератор MHS-5200A (<= ссылка) там же: частотомер, генератор и 20В размах на выходе, нагрузку в 1кОм держит

на выходе генератора используется операционный усилитель, ток максимальный на выходе которого не более 20мА



[MacSys]

это два разных предложения, не связанных между собой
Первое это, что выходное напряжении с размахом в 20В держится на нагрузке 1кОм. (чего более чем достаточно для подачи сигнала на любой усилитель мощности)
Второе это то что, электрически максимально допустимая нагрузка выходного тракта генератора не более 20мА
Как ты связал это вместе???????????

Если по теме, то генератор не рекламирую, а исключительно привожу пример: дешевый, доступный, легкий в освоении аппарат. Для бытовых нужд хватает болеем чем, при условии если нет ничего.

P.S Для себя тему закрываю, Рутковский в очередной раз подтвердил ...



[Дмитрий Рутковский]

Напомню. Нужен вольтметр/амперметр для встраивания в генератор. Ссылку давал выше, но он не подойдёт. Надо типа такого, но с измерением от нуля.



[IgorE]

Надо типа такого, но с измерением от нуля.

Это ни о чем.
Выложи полные требования к прибору.



[Дмитрий Рутковский]

Ещё раз?
Нет проблем, мне не трудно. Надо прибор измеряющий переменное напряжение с точностью до 2-х знаков после запятой и переменный ток до 3-х знаков после запятой. В виде встраиваемого модуля. До 100 Вольт хватит с большим запасом и до нескольких ампер, тоже с запасом. Можно меньше.



[IgorE]

Ты, что совсем не знаешь какие параметры должны быть у вольтамперметра? Какие знаки? Не позорь фирму.
Посмотри любой паспорт на любой подобный прибор и подставь свои нужды.



[Дмитрий Рутковский]

Перебрать все товары мира в поисках подходящих - жизни не хватит. Поэтому задал вопрос здесь.



[slami]

Посмотри сообщение 8. Не работает эта плата как частотомер.

У меня работала



[Дмитрий Рутковский]

У меня работала

Видео?
Ещё бы с вольтметром/амперметром разобраться и совсем хорошо будет.



[IgorE]

разобраться и совсем хорошо будет

Хорошо будет, но не совсем. Что бы совсем хорошо было, надо Вам 20 лет учиться.
Но и в этом случае, век учись, а умрешь дураком.



[MacSys]

вместо ответа набор слов

Ожидай-те, мне назло а вам на пользу. Не смог я проверить, на хх напряжение на выходе генератора не более ~1В, ОУ кипят со страшной силой, убил я их статикой видимо.

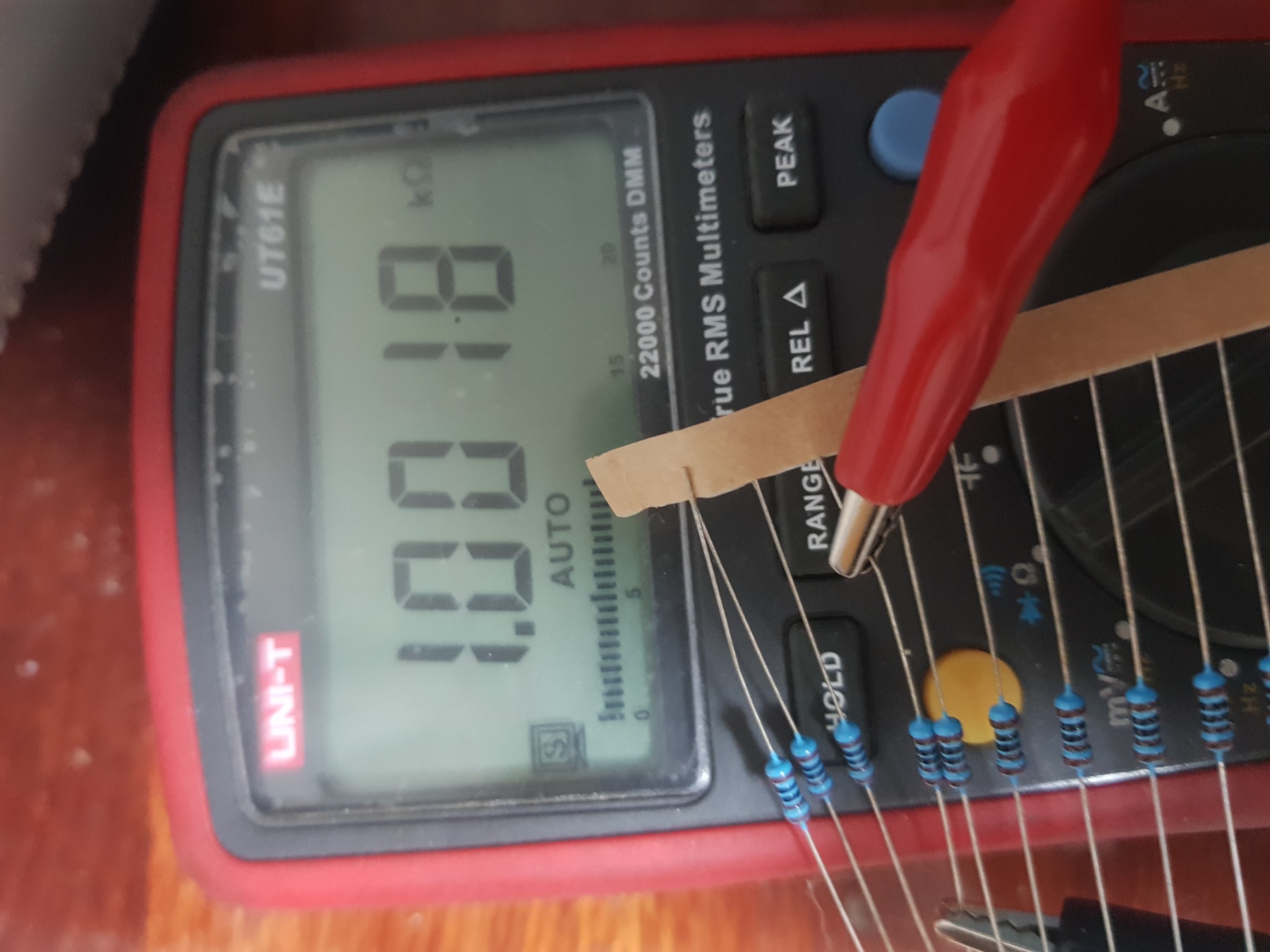

И даже резистор нашел:

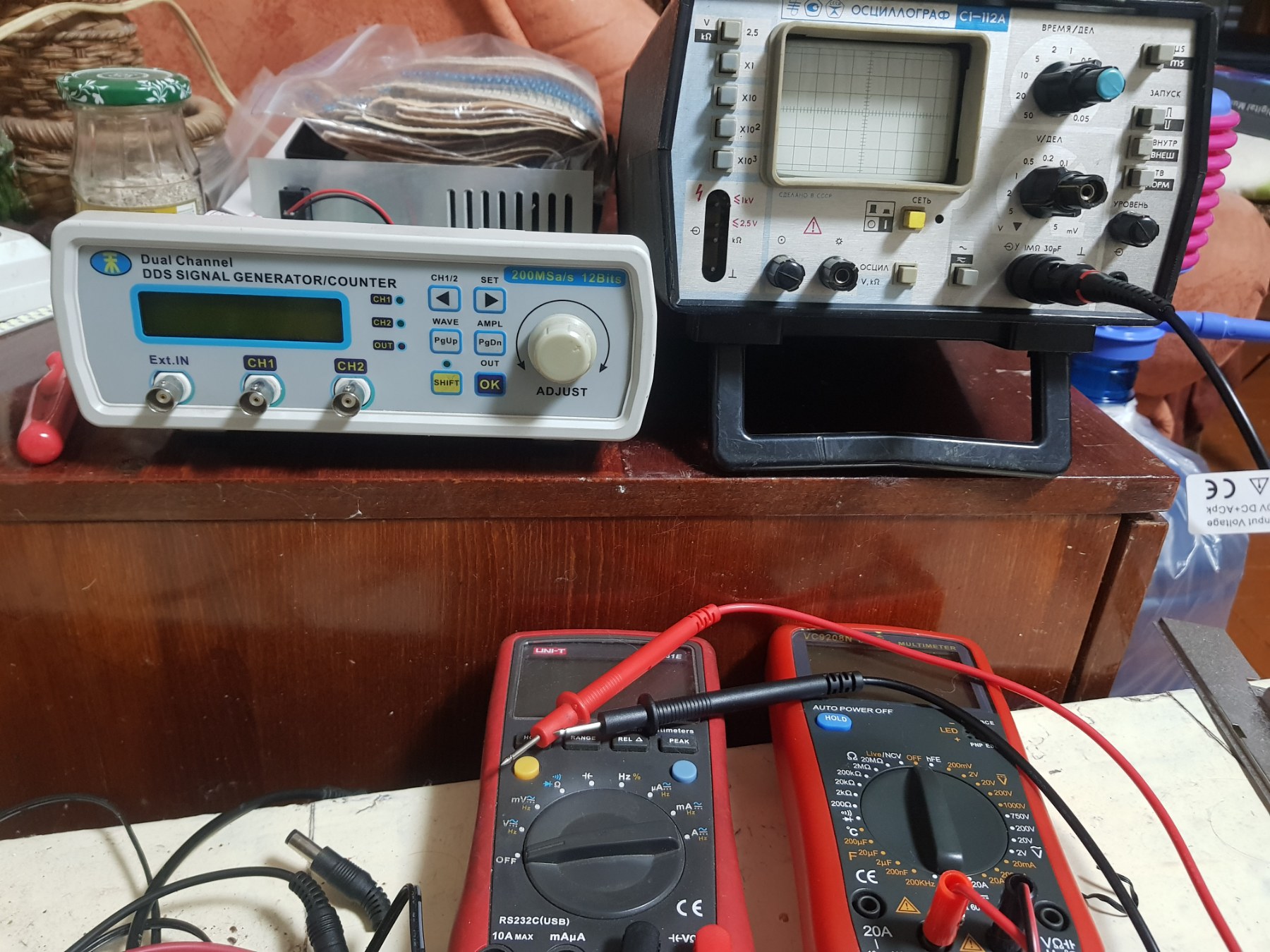

И собрал стенд:

Если разберусь в чем дело, ох как в военное время сложно будет найти AD812



[Дмитрий Рутковский]

Не смог я проверить, на хх напряжение на выходе генератора не более ~1В, ОУ кипят со страшной силой, убил я их статикой видимо.

А до того как сдох какой ток был? Или Вы его ни разу не мерили?



[MacSys]

А задачи у меня были другие. Модулятор с входных сопротивлением 1кОм принимал сигнал с генератора, размах по напряжению был 19.98В на выходе генератора, измерять ток осциллографом как-то было не очень удобно. На этом доклад окончен.

Провокатор ты Рутковский!

Поэтому я и задал вопрос про плату вольтметра/амперметра, которая будет показывать ток с напряжением. А Вы предложили купить ещё один генератор который ток не показывает. Где логика?

Логику он потерял понимаешь ли

Согласно написанному из первого поста:

про плату вольтметра/амперметра, которая будет показывать ток с напряжением

нет и намека.
Согласно первого постав в теме и нескольких последующих ответов от других участников темы, был сформулирован ответ: вот тебе простой доступный и не прихотливый законченный прибор, он же генератор с приличным функционалом и как отдельная приставка частотомер.



[Дмитрий Рутковский]

Частотомер уже купил. На алике. Теперь надо вольтметр с амперметром. Для того же генератора.
Генератор без амперметра у меня уже есть, ещё один предлагать не надо. Мерить осциллографом или другими приставками точно не буду.
Отдельную приставку в виде частотомера могу продать (выложу чуть позже).
