Электрофон Вега-101 стерео

[Алексей1]

Это если бы они самого Худа чпокали, тогда ст.244, а за схемы-трупы статьи нет.



[Динозавр]

Щас схему отыщу, саму идею то есть



[Алексеевич]

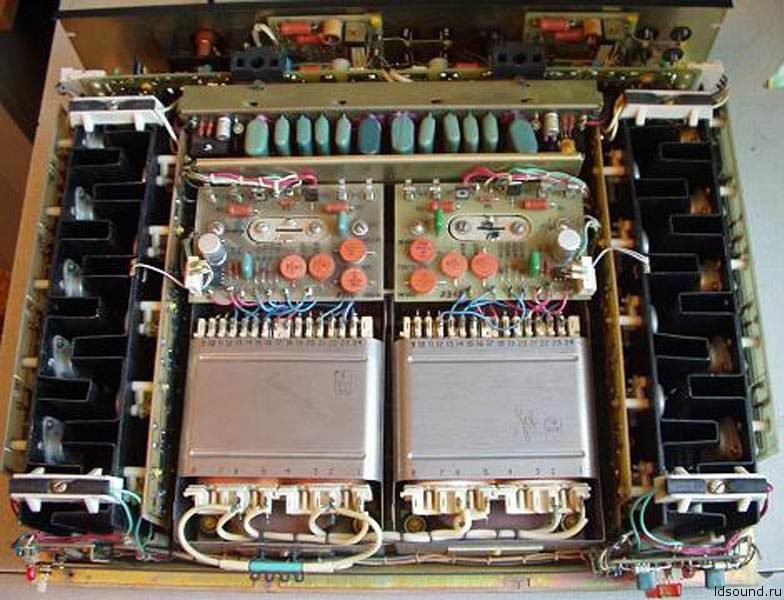

Вот оригинал Вега 101, только оконечник. 8Ом, 4.2 Вт



[KSV]

Посмотреть вложение 119341

Спасибо за схемы!
Посмотрел эти буржуйские транзисторы - так себе. Усиление скромное, низкочастотные. Наши ГТ806, 906 куда лучше по паспорту.
Но эти схемы мало похожи на Мелодию, разница очень большая, даже перечислять не хочется. Разное всё. И мелодия гораздо мощнее, а может и лучше будет, если транзисторы поставить получше. У меня, кстати, где-то должен быть УМЗЧ от Мелодии-102, но я не могу всё бросить, хотя интересно, но надо хвосты хоть немного подчистить.
На мой взгляд и слух гораздо лучше вот эта промышленная схема.

Вот что я попробовал бы сегодня собрать. На входе два кремниевых транзистора с огромным по тем временам усилением - несколько сотен, а выходная четвёрка - германий. Причем ловольно низкочастотный AD150 Максимальная рассеиваемая мощность (Pc): 27 W
Макcимальный постоянный ток коллектора (Ic): 3.5 A
Предельная температура PN-перехода (Tj): 100 °C
Граничная частота коэффициента передачи тока (ft): 0.45 MHz
Статический коэффициент передачи тока (hfe): 30
Корпус транзистора: TO3
Наши ГТ806 близки по параметрам, а частота много выше, но кто будет собирать? Никто! Любители волшебного германия придумают 1000 отмазок лишь бы ничего не делать, только языком трепать.
На выходе ГТ806, на предвыходе ГТ402,404. На входе куча транизсторов типа КТ3102Д, Е.
Думаю, что данный усилитель гораздо лучше всех вег и мелодий.



[alexsan]

Не схема от мелодии лучше.



[KSV]

Не схема от мелодии лучше.

Норвежцы и я считаем иначе. Слушал оба в один день, земля и небо.



[Сергей Z]

Спасибо за схемы!
Посмотрел эти буржуйские транзисторы - так себе. Усиление скромное, низкочастотные. Наши ГТ806, 906 куда лучше по паспорту.
Но эти схемы мало похожи на Мелодию, разница очень большая, даже перечислять не хочется. Разное всё. И мелодия гораздо мощнее, а может и лучше будет, если транзисторы поставить получше. У меня, кстати, где-то должен быть УМЗЧ от Мелодии-102, но я не могу всё бросить, хотя интересно, но надо хвосты хоть немного подчистить.
На мой взгляд и слух гораздо лучше вот эта промышленная схема.
Посмотреть вложение 119347
Вот что я попробовал бы сегодня собрать. На входе два кремниевых транзистора с огромным по тем временам усилением - несколько сотен, а выходная четвёрка - германий. Причем ловольно низкочастотный AD150 Максимальная рассеиваемая мощность (Pc): 27 W
Макcимальный постоянный ток коллектора (Ic): 3.5 A
Предельная температура PN-перехода (Tj): 100 °C
Граничная частота коэффициента передачи тока (ft): 0.45 MHz
Статический коэффициент передачи тока (hfe): 30
Корпус транзистора: TO3
Наши ГТ806 близки по параметрам, а частота много выше, но кто будет собирать? Никто! Любители волшебного германия придумают 1000 отмазок лишь бы ничего не делать, только языком трепать.
На выходе ГТ806, на предвыходе ГТ402,404. На входе куча транизсторов типа КТ3102Д, Е.
Думаю, что данный усилитель гораздо лучше всех вег и мелодий.

Норвежцы? А это Тандберг?



[Динозавр]

ссылку для ознакомления или стаью?

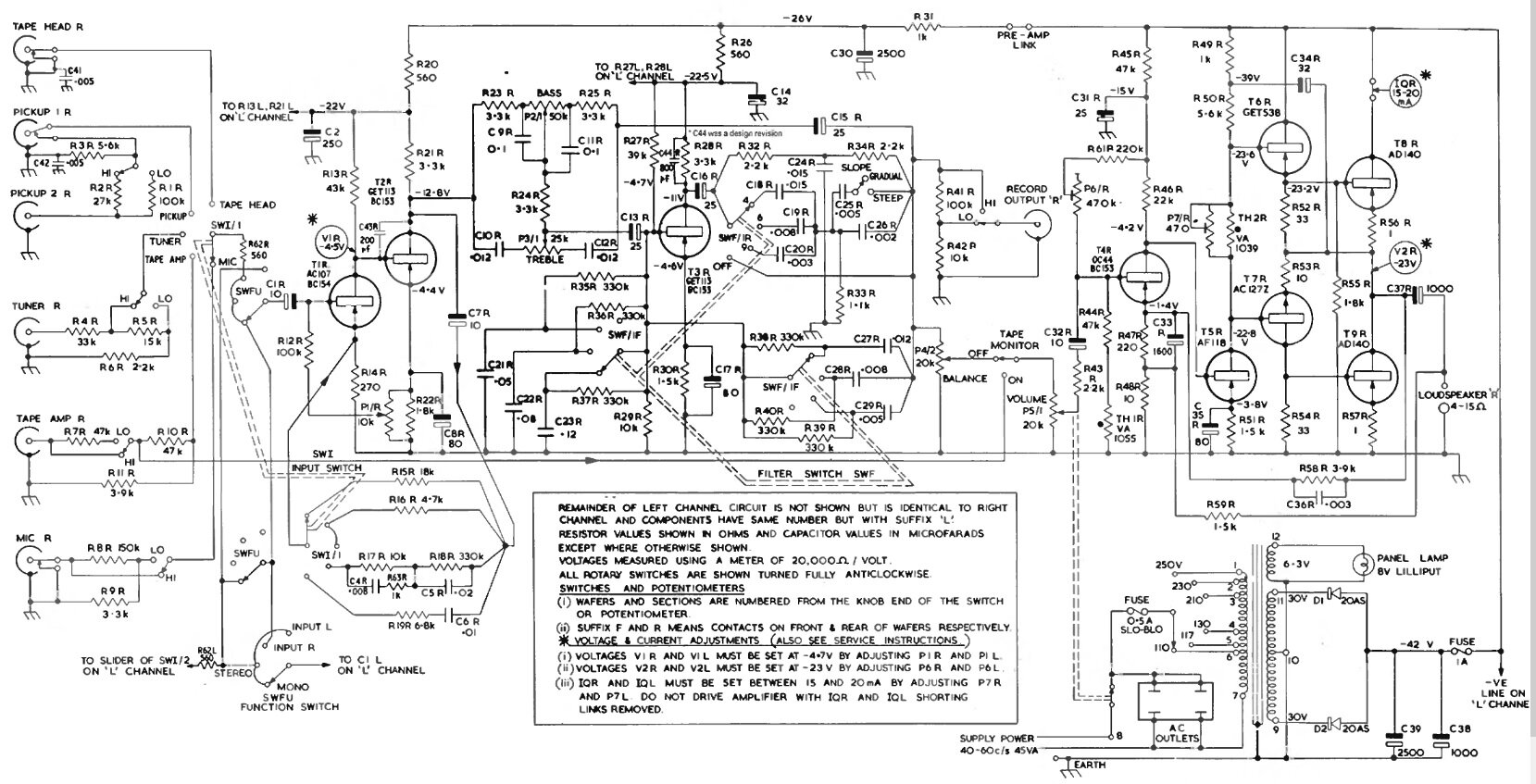

Tobey & Dinsdale amp in Wireless World

I have just added some more amplifiers to the archive, including the "88-50" pre and power amps, (KT88s) and the Tobey & Dinsdale transistor amp of 1961. The Wireless World Archive

www.diyaudio.com



[vitamir]

В чому сенс сьогодні повторювати цей рудимент від 1961 року, якщо від тих пір освічені інженери винайшли діод імені Баксандалла, Ube-splitter, довели недолугість вольтодобавки в порівнянні з справжнім джерелом сталого струму, виготовили компліментарні пари транзисторів, і багато іншого?
Сьогодні має сенс повторювати ВС-1
