Германиевые УНЧ

[Конструктор]

Это от возбудов перестраховались.

Это они из 103-х наши П210 сделали. Впечатлились звуком советских усилителей.



[Александр Бокарёв]

ЫЫЫ!!!
Есть надежда на улучшение . Схемку распечатаю, а то нырять каждый раз тошно уже.



[DIM]

Александр, в том архивчике схема именного этой модели усилителя, в PDF, из немецкого "Радиомузея". Там две части.
Хотя, на схеме транзисторы другие вроде.



[Александр Бокарёв]

Александр, в том архивчике схема именного этой модели усилителя, в PDF, из немецкого "Радиомузея". Там две части.
Хотя, на схеме транзисторы другие вроде.

Там AD , а в устройстве AL103 . Остальные те же что и в схемке из радиомузея.
Есть странные обозначения, длинная цифра и все. И корпус круглый из пластика.



[Andy_PL]

Вид с экрана,10 кгц
.Глянул схему. Общей ООС с выхода мощника на драйвер нет, все примитивно. Хотя есть термостабилизация каждого выходного транзистора отдельным германиевым АС 124 .
Есть два входа с изображением звукоснимателя. Оба не имеют отношения ни к пьезо ни к ММ. Нечто так себе среднее. Мдя.

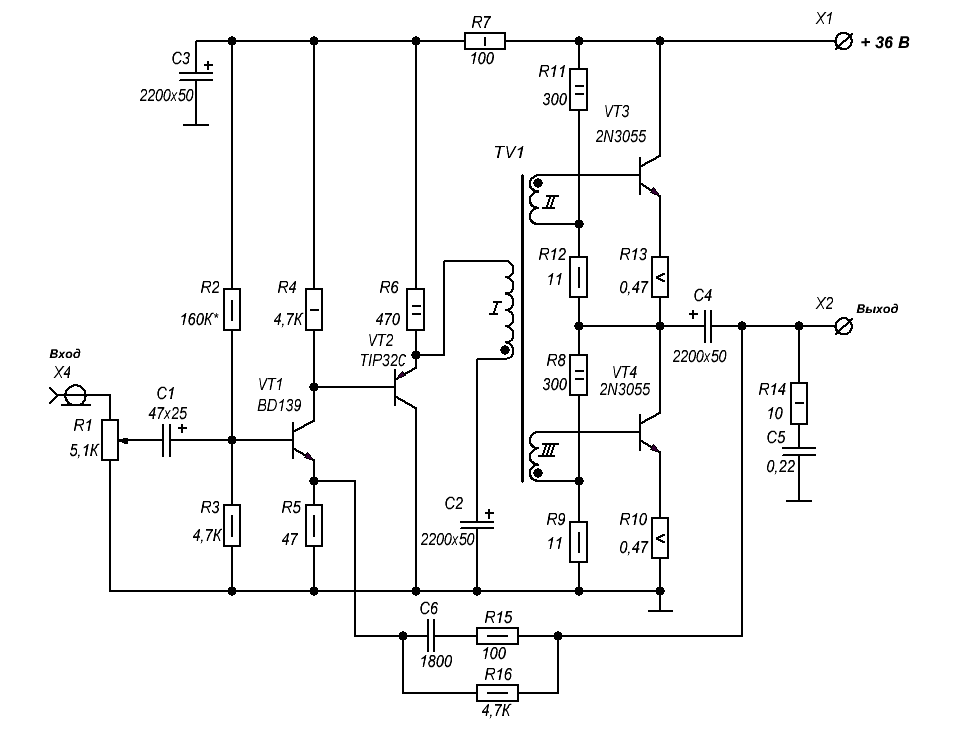

Вот его схема

Уфф... Это тот самый хвалёный германиевый Кёртинг, у которого микродинамика рождается волшебными межкаскадными трансформаторами, усиливается кошерным германием и выплёскивается дивной стереопанорамой через древние АС, обязательно на кобальте?



[Александр Бокарёв]

Уфф... Это тот самый хвалёный германиевый Кёртинг, у которого микродинамика рождается волшебными межкаскадными трансформаторами, усиливается кошерным германием и выплёскивается дивной стереопанорамой через древние АС, обязательно на кобальте?

Печально, но все именно так, как на картинке. На Koertingке



[Alex TV]

Печально, но все именно так, как на картинке. На Koertingке

Открывай тему про бубнеж и бас настоящих усилителей из германии



[green56]

Про трансформаторы Elac 3200T схема аналогичная



[A-1]

И что будет делать меломан когда сгорят
AD166 в ВК?



[Александр Бокарёв]

И что будет делать меломан когда сгорят
AD166 в ВК?

Не дрогнув бровью, впаяет туда ГТ806 , откусив вывод коллектора.



[ginalex]

И что будет делать меломан когда сгорят
AD166 в ВК?

Купит им замену на Ебае у бритов :

CV7083 OC29 Mullard Transistor With Mica Washer and Bushings Military Grade​

И будет наслаждаться ещё более лучшим звуком,как уже сделали некоторые "пострадавшие".



[Динозавр]

когда сгорят
AD166 в ВК?

Легенды нельзя пробовать "на зуб" и на вкус, их нужно бережно хранить и передавать следующим поколениям
ГТ905, 906, 806 (налетай, пока есть)))
Можно попробовать составные (или Шиклаи) П605+кремний (Тошиба).
На крайний случай - нормальный кремний или мосфеты)))



[Александр Бокарёв]

Легенды нельзя пробовать "на зуб" и на вкус, их нужно бережно хранить и передавать следующим поколениям
ГТ905, 906, 806 (налетай, пока есть)))
Можно попробовать составные (или Шиклаи) П605+кремний (Тошиба).
На крайний случай - нормальный кремний)))

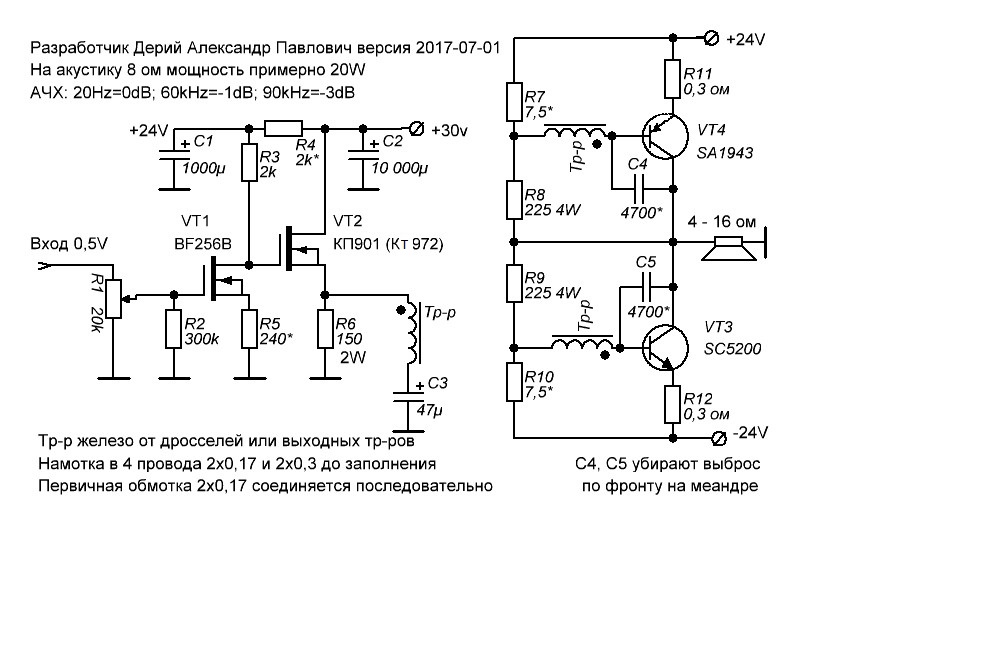

УМ-Дерий 2017 видимо, ИТУН? Драйвер на полевиках оч нра.
При переводе схем с кремния на германий заново считаются цепи смещения , одновременно к ним добавляются цепи термокомпенсации.



[A-1]

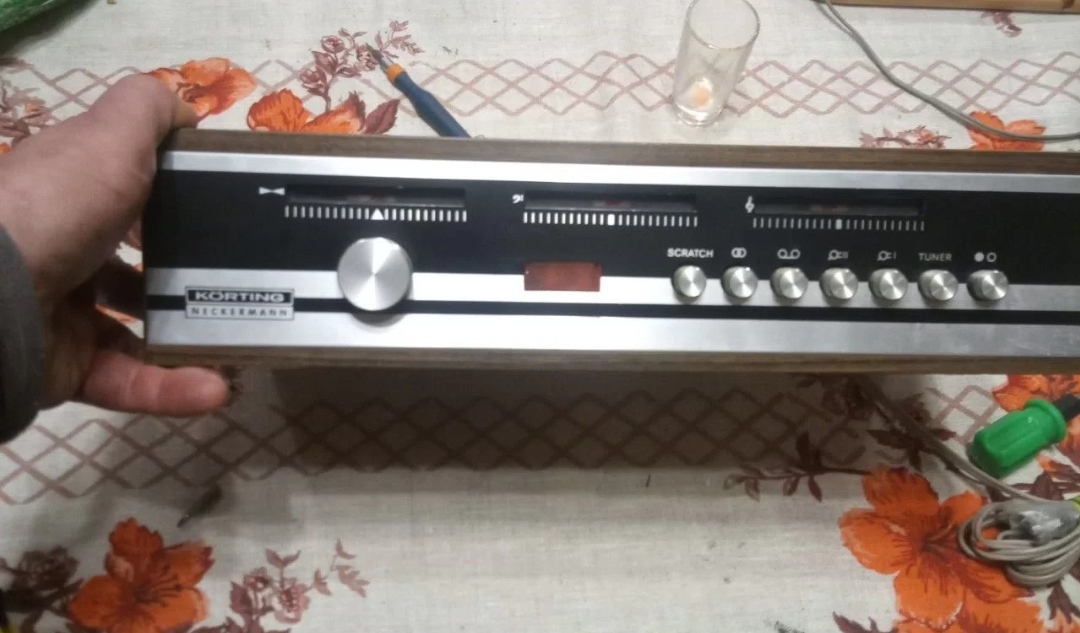

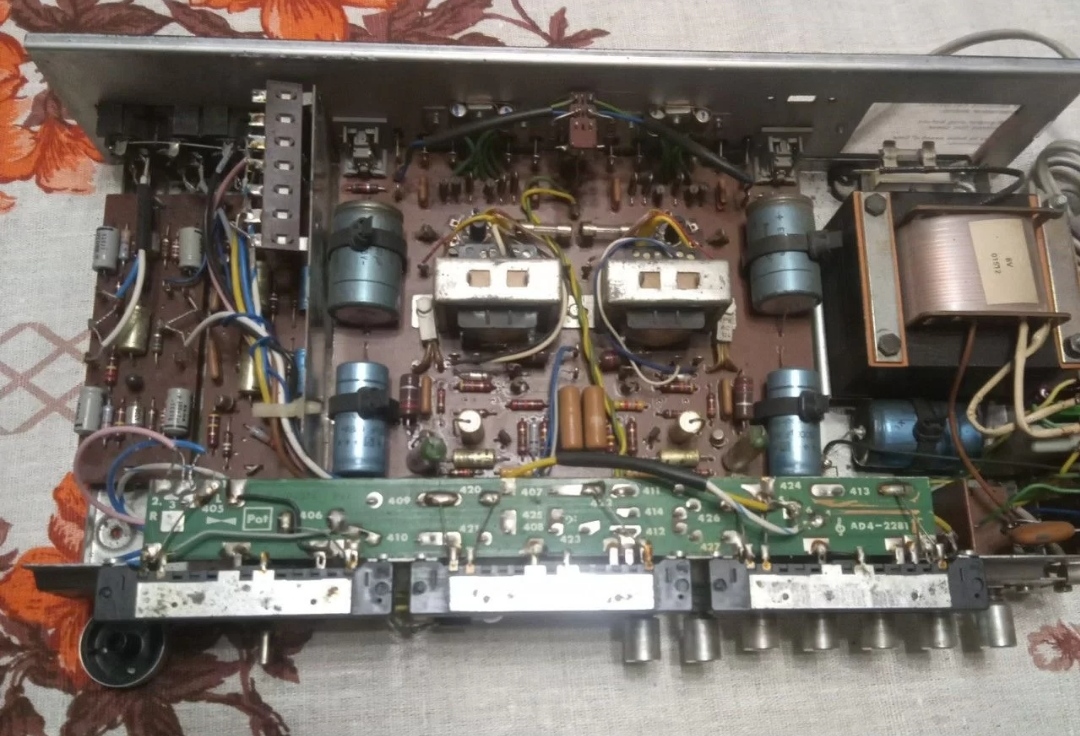

Я купил кертинга правда скидочный вариант с отломанными ползунками
Korting 821/772

Остальное всё работает, тонкомпенсации не отключена и мне сказали, что если её отключать, то это уже будет не кёртинг.
При этом сказали что по питанию этот аппарат мощнее ему хватает питания чтобы выдерживать тон компенсацию.
Продавец сказал что штука не идеальная имеет сильно окрашенный звук.
Ну как всегда аппарат на любителя.
Правда интернет молва возвела его в ранг короля Германииевых усилителей

Это уж кто на что учился.

Нет, ну право же
Обоснование прямого перетыка есть?
Это полны аналог ad 166?



[ginalex]

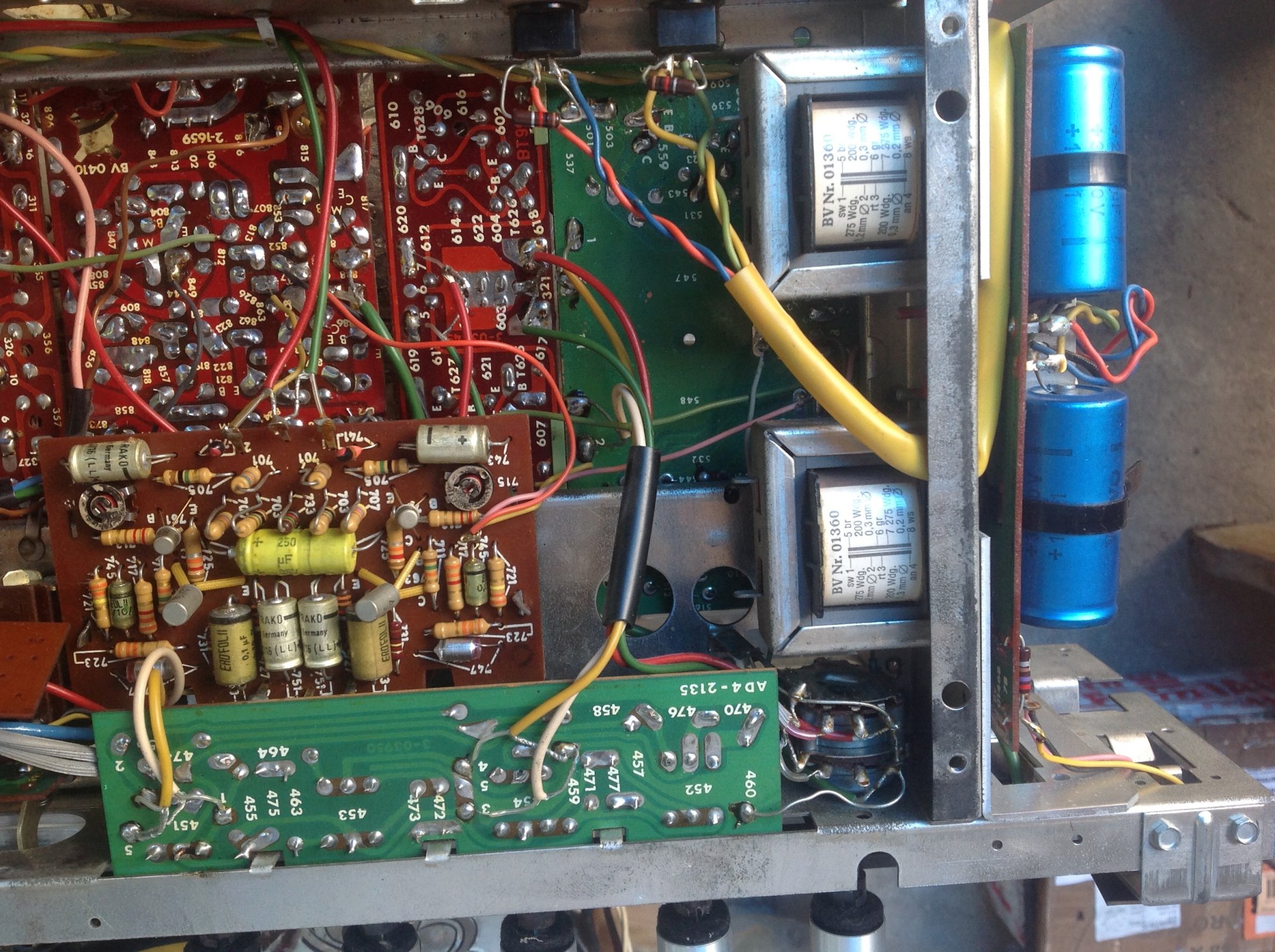

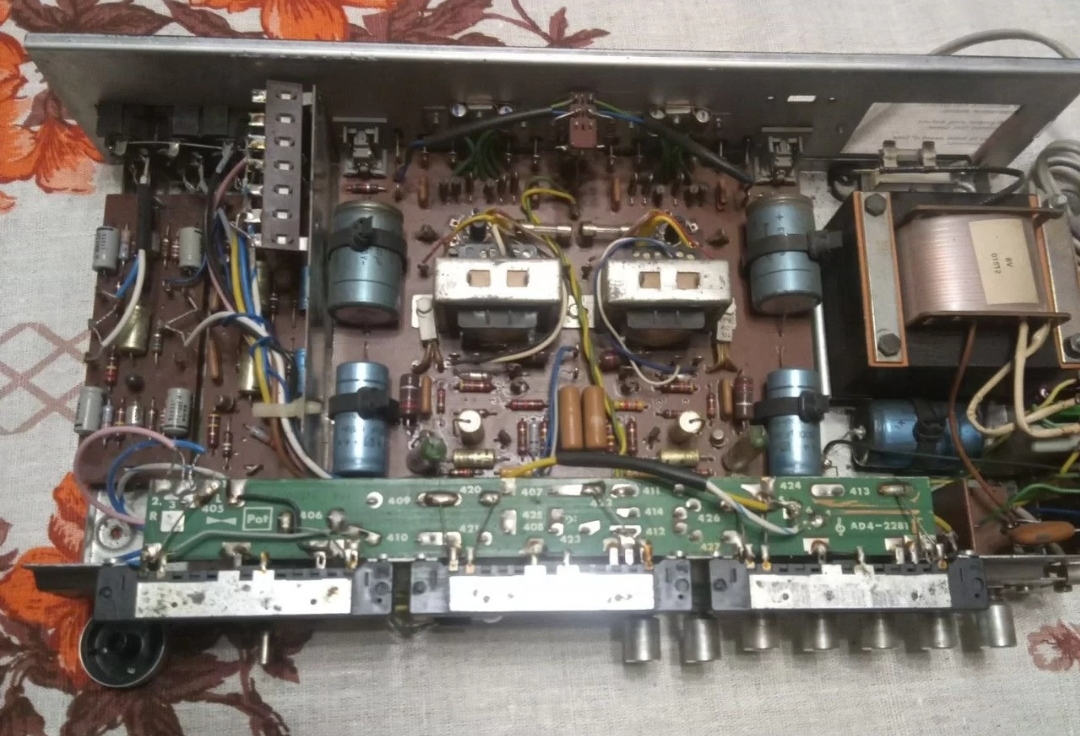

интернет молва возвела его в ранг короля Германииевых усилителейПосмотреть вложение 78185Посмотреть вложение 78186Посмотреть вложение 78187

Вы приобрели только около 20% "короля звука".Что бы он стал таким,там нужно его весь перепахать,и питание более мощное делать.Пока это просто набор "юный техник" с отличными трансами межкаскадными (питающий слабоват ,под замену),отличными транзисторами и неплохой схемотехникой.Под замену почти все электролиты на более ёмкие и качественные а также плёнку сменить на силвер мика,подстроечники на выходе заменить на мощный уголь после настройки на полученный номинал,тогда НЧ появятся.Акустику тоже нужно того времени ,качественную.



[Александр Бокарёв]

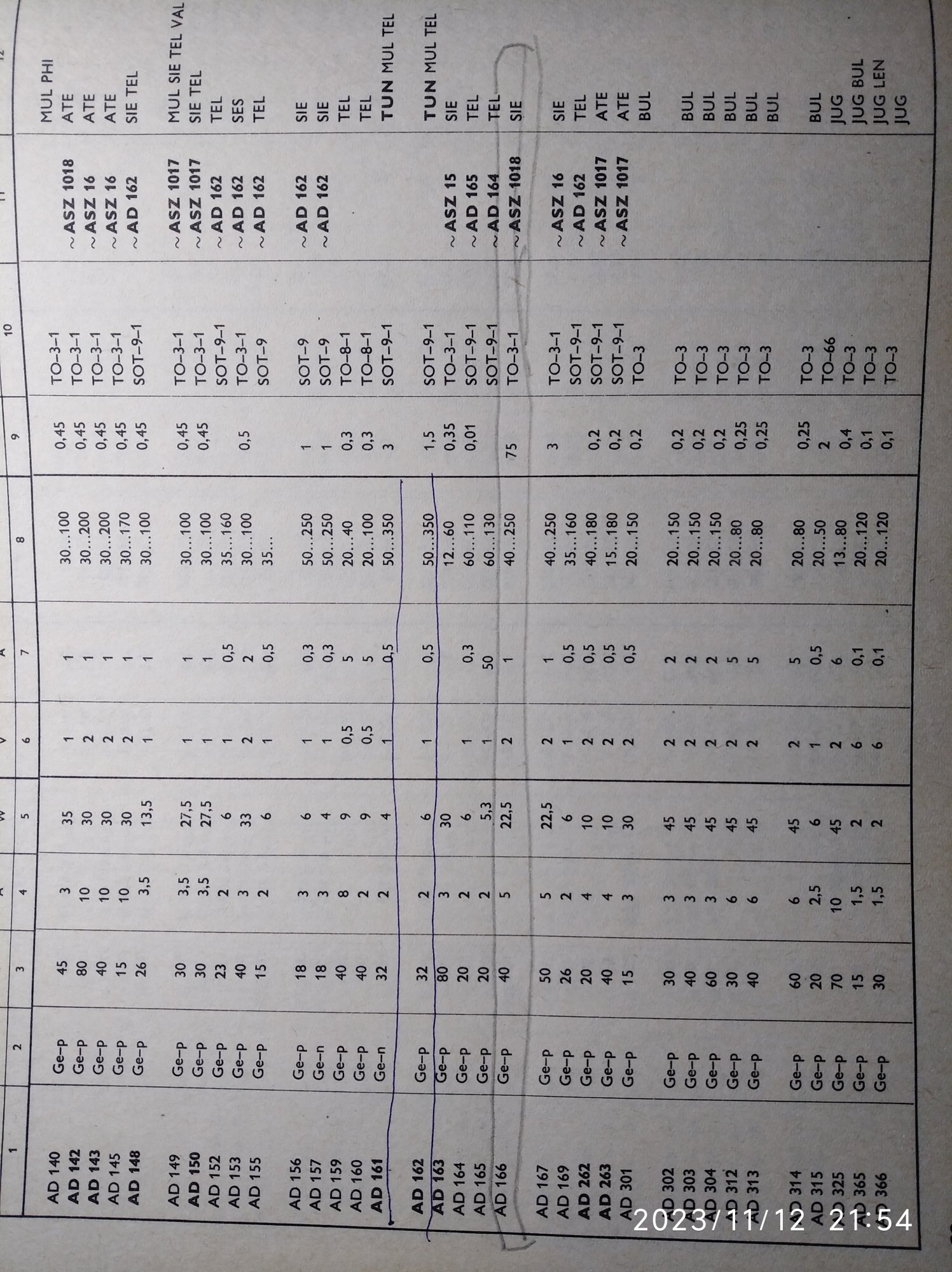

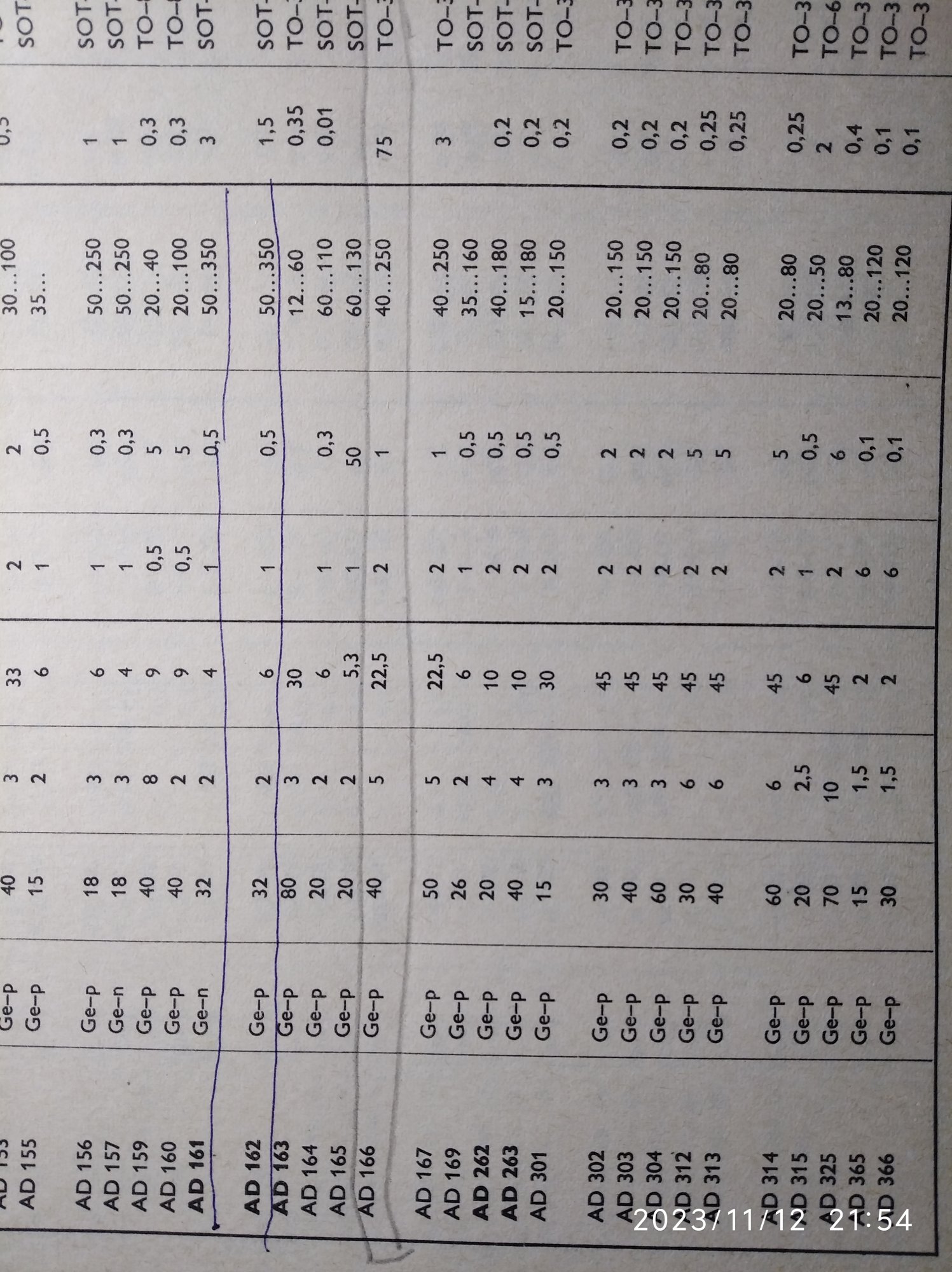

166-й крутая штука ,75 МГц граничная,(!!!) что явно ошибка. Другие источники дают этот параметр от 1 до 3 МГц, что ближе к правде.
Наш ГТ806 его заменит спокойно.



[A-1]

Вы приобрели только около 20% "короля звука".Что бы он стал таким,там нужно его весь перепахать,и питание более мощное делать.Пока это просто набор "юный техник" с отличными трансами межкаскадными (питающий слабоват ,под замену),отличными транзисторами и неплохой схемотехникой.Под замену почти все электролиты на более ёмкие и качественные а также плёнку сменить на силвер мика,подстроечники на выходе заменить на мощный уголь после настройки на полученный номинал,тогда НЧ появятся.Акустику тоже нужно того времени ,качественную.

Знакомый взял- все работает ничего не менял, но отключил тонкомпенсацию
Акустика топовая у него
А про мой, на этой версии, что я купил питание мощнее, да и к тому же больше чем 2-3 Вт на канал я не слушаю
я взял Korting 821/772

а насчёт питания вот цитата


Во-вторых. Как видно в 772-ом ползунковые регуляторы баланса и тембров. Крупнее ручка громкости.

Во-третьих. 772-ой мощнее на пяток ватт за счет более мощного трансформатора питания. Соответственно тяжелее. Как это сказывается на звуке не скажу. Нужно лобовое сравнение. Вот прикуплю еще 772-ой можно будет заняться вечерами сравнительным анализом
Изменено: Жан Габен - 27-02-2015 12:06:12



[Конструктор]

Наш ГТ806 его заменит спокойно.

166-й не нашёл, только 162.

AD162.pdf - Yandex Documents

docs.yandex.ru

Чой-та я сомневаюсь, что заменит, глядя на зависимость беты от тока коллектора у буржуйских транзисторов.

Я купил кертинга правда скидочный вариант с отломанными ползунками

Межкаскадные трансформаторы там на железе намотаны, или на пермаллое? Пермаллой можно отличить по цвету - он светлый и блестящий, т.к. никелевый сплав.



[Динозавр]

Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.

Можно попробовать заменить транзистор AD166
транзистором 2N2144A;
транзистором AL103;

транзистором 2SB127A;
транзистором 2SB84;
транзистором 2SB25;
транзистором 2SB119A;
транзистором 2SB21;
транзистором 2SB123;
транзистором 2SB147;
транзистором 2SB126A;
транзистором 2SB25A;
транзистором 2SB42;

Аналоги транзистора AD166 биполярного низкочастотного pnp. Электронный справочник основных параметров транзисторов.

www.paratran.com

AD 166, Tube AD166; Röhre AD 166 ID34484, Transistor | Radiomuseum.org

Tube AD 166 or Röhre AD166 ID34484, Transistor, SPECIAL TUBEBASE in general and Power/Output shown. Radio tubes are valves.

www.radiomuseum.org

1 шт., 100% Новинка, оригинальная фотовспышка AD166 TO-3 | AliExpress​

Перейти



[Юрий Робертович]

Этот точно не сгорит!

Музей отечественных транзистоов - П207, П208



[ginalex]

166-й не нашёл, только 162.

AD162.pdf - Yandex Documents

docs.yandex.ru

Чой-та я сомневаюсь, что заменит, глядя на зависимость беты от тока коллектора у буржуйских транзисторов.

И правильно сомневаетесь.Лучшая замена(это чтобы было лучше чем было) ,я написал в посте 2921 .Они хоть не высокочастотные, но поют лучше и тока не жадничают на НЧ в отличии от более высокочастотных, и звук в целом ,по плотнее и собраннее,при этом верх на слух не страдает.

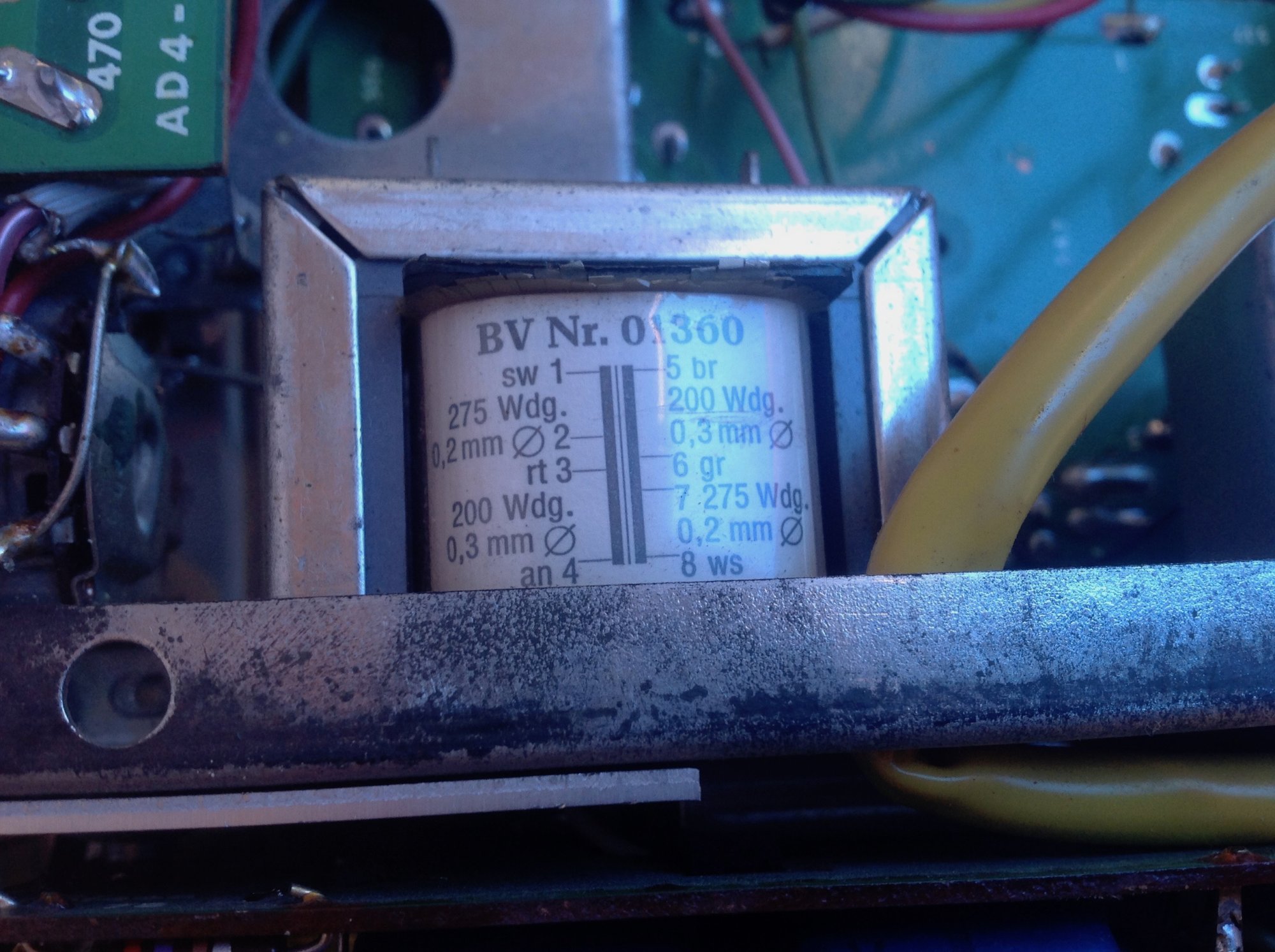

Межкаскадные трансформаторы там на железе намотаны, или на пермаллое? Пермаллой можно отличить по цвету - он светлый и блестящий, т.к. никелевый сплав.

На железе.



[A-1]

.НО ! Чтобы услышать все преимущества германия над кремнием,нужна качественная чувствительная акустика.А вот к стати акустика Ликовская вся хорошая.

Как приедет послушаю
Но вообще я как то словил оргазм, когда включил MP3 в китайский AB класс, но был 4 гд -7, причём первое прослушивание этого динамика.
Имхо воображение больше дорисовывает

Мой такой же, 821-772 и дальше цифирки. на выходе AL103.

На моём выходной каскад в днище он там сложно вскрываемый, вскрывать смотреть продавец не стал.
Так что какой выходной каскад увижу только когда получу через неделю



[Конструктор]

На железе.

А вот в СССР на пермаллое мотали

ТОТ 136, (90-92г) Изумруд, цена купить | трансформаторы согласующие

От 245.00 руб/шт. Доставка курьером по Москве и СП, почтовая РФ. ТОТ 136, (90-92г), Трансформаторы согласующие сигнальные низкой частоты типа ТОТ применяются в усилителях звуковой частоты бытового и промышленного назначения. Изготавливаются трансформаторы в виде сборочных единиц для схем...

www.platan.ru

https://doc.platan.ru/pdf/datasheets/russia/tot.pdf



[Григорий]

Легенды нельзя пробовать "на зуб" и на вкус, их нужно бережно хранить и передавать следующим поколениям
ГТ905, 906, 806 (налетай, пока есть)))
Можно попробовать составные (или Шиклаи) П605+кремний (Тошиба).
На крайний случай - нормальный кремний или мосфеты)))

" Можно попробовать составные (или Шиклаи) П605+кремний (Тошиба)." - Самый лучший вариант. A NPN кремний и наш неплох



[ginalex]

А вот в СССР на пермаллое мотали

ТОТ 136, (90-92г) Изумруд, цена купить | трансформаторы согласующие

От 245.00 руб/шт. Доставка курьером по Москве и СП, почтовая РФ. ТОТ 136, (90-92г), Трансформаторы согласующие сигнальные низкой частоты типа ТОТ применяются в усилителях звуковой частоты бытового и промышленного назначения. Изготавливаются трансформаторы в виде сборочных единиц для схем...

www.platan.ru

https://doc.platan.ru/pdf/datasheets/russia/tot.pdf

Лет десять назад я их на мешке видел у оптовика под ником ИЗЗИПА за дёшево. Но не купил,потому что заявленный диапазон частот в даташитах "отговорил" меня.



[Григорий]

ЫЫЫ!!!
Есть надежда на улучшение . Схемку распечатаю, а то нырять каждый раз тошно уже.

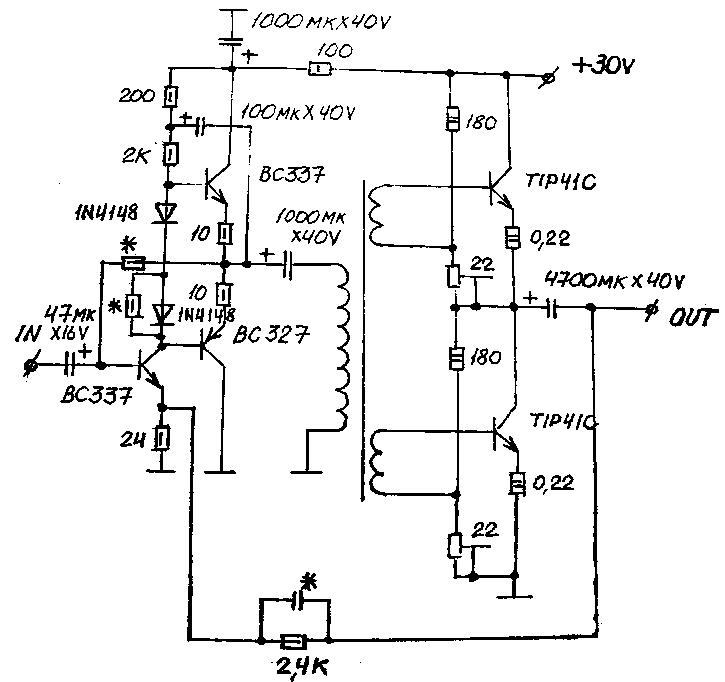

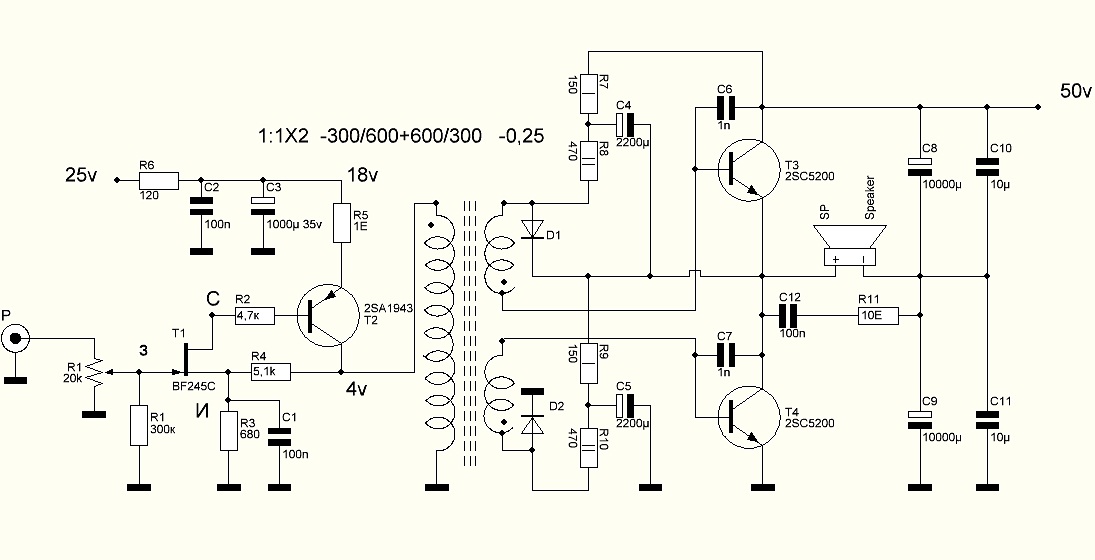

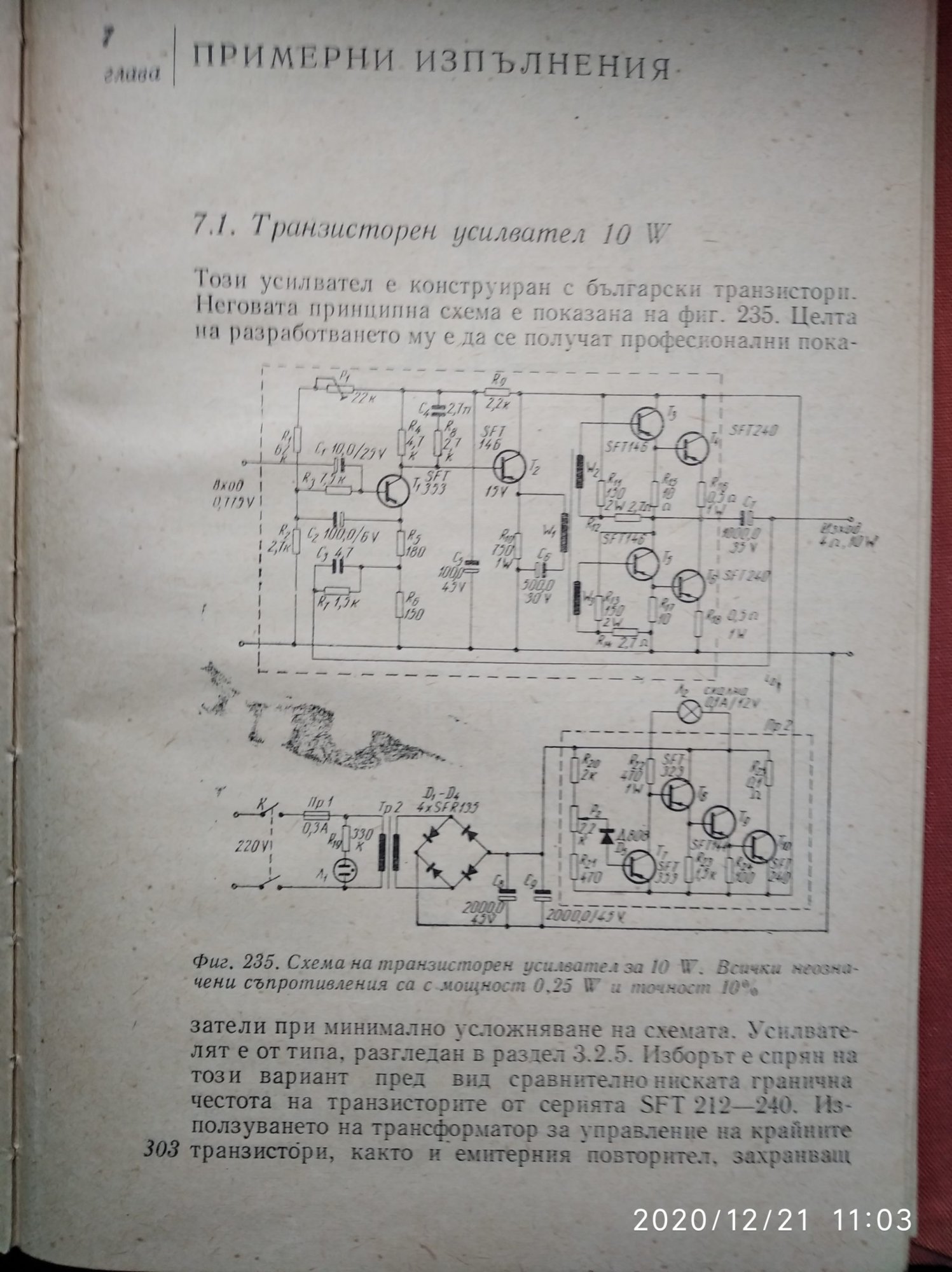

Хороший выход для усилителя с промежуточным трансформатором ,предлагавшийся вами раньше :



[Конструктор]

частота заявленная в даташитах "

Так это на номинальной мощности. Всё зависит от схемы и режимов.
Пермаллой - это качество на голову выше. Сигнальные трансформаторы в СССР делали только на пермаллое, за исключением бытовухи низкого класса и выходных трансформаторов. В радиоточках трансформаторы были на железе.



[Rezvoy]

Всё зависит от схемы и режимов.
Пермаллой - это качество на голову выше.

Вот люблю я безапелляционные заявления! Особенно если второе противоречит первому.
Если транс без подмагничивания и индукция ниже 0,1-0,2 Тл - выигрыш от пермаллоя будет. В противном случае железу ( или ему подобным) альтернативы нет.



[ginalex]

Так это на номинальной мощности. Всё зависит от схемы и режимов.
Пермаллой - это качество на голову выше. Сигнальные трансформаторы в СССР делали только на пермаллое, за исключением бытовухи низкого класса и выходных трансформаторов. В радиоточках трансформаторы были на железе.

Теоретически я это понимаю.И понимаю,что они должны быть лучше.НО! Частотку могли специально делать уже,чтобы передавать только речевой диапазон,ведь военным не музыку слушать,а команды речевые ,чтобы помехи выше и ниже речевого диапазона не проходили в тракт.Тем более у меня около десятка усилителей на межкаскадных трансах и пермаллоя нигде нет.Ни в дорогом Хетките 21,ни в Роджерсе ,ни в Ренк Арена.



[Rezvoy]

А вот в наборах юного радиолюбителя для транзисторного радиоприемника в 70х годах прошлого века согласующий и выходной трансы были пермаллоевыми, да и отдельно они продавались наборчиком. И, кстати, собственное их качество было получше, чем то, что эти приёмники воспроизводили на свои динамики.
