Если что, ОУ с лампой СМН в ООС - отличный генератор достаточно чистой синусоиды, пока с неё брать не больше 1...1,5 Вольта действующего напряжения. Вот схемка конструктора, отслужившего 20 лет, пока не появились программные, он спасал. Два замечания: лампочку СМН надо оставить одну, и шкала 10...100 кГц была смещена относительно трёх остальных, видимо, лишний сдвиг фазы влиял. IMG_20200326_091926.jpg

А тут - сама тема на сайте Сергея Патрушина. Я и там поучаствовать успел))))
Есть такая. Эр8 подбирать желательно. При какой амплитуде искажения измерены?

Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395

Lexx8057

3 ранг
Регистрация
27 Дек 2020
Сообщения
34
Реакции
12
Репутация
13
Возраст
62
Страна
Россия
Имя
Алексей

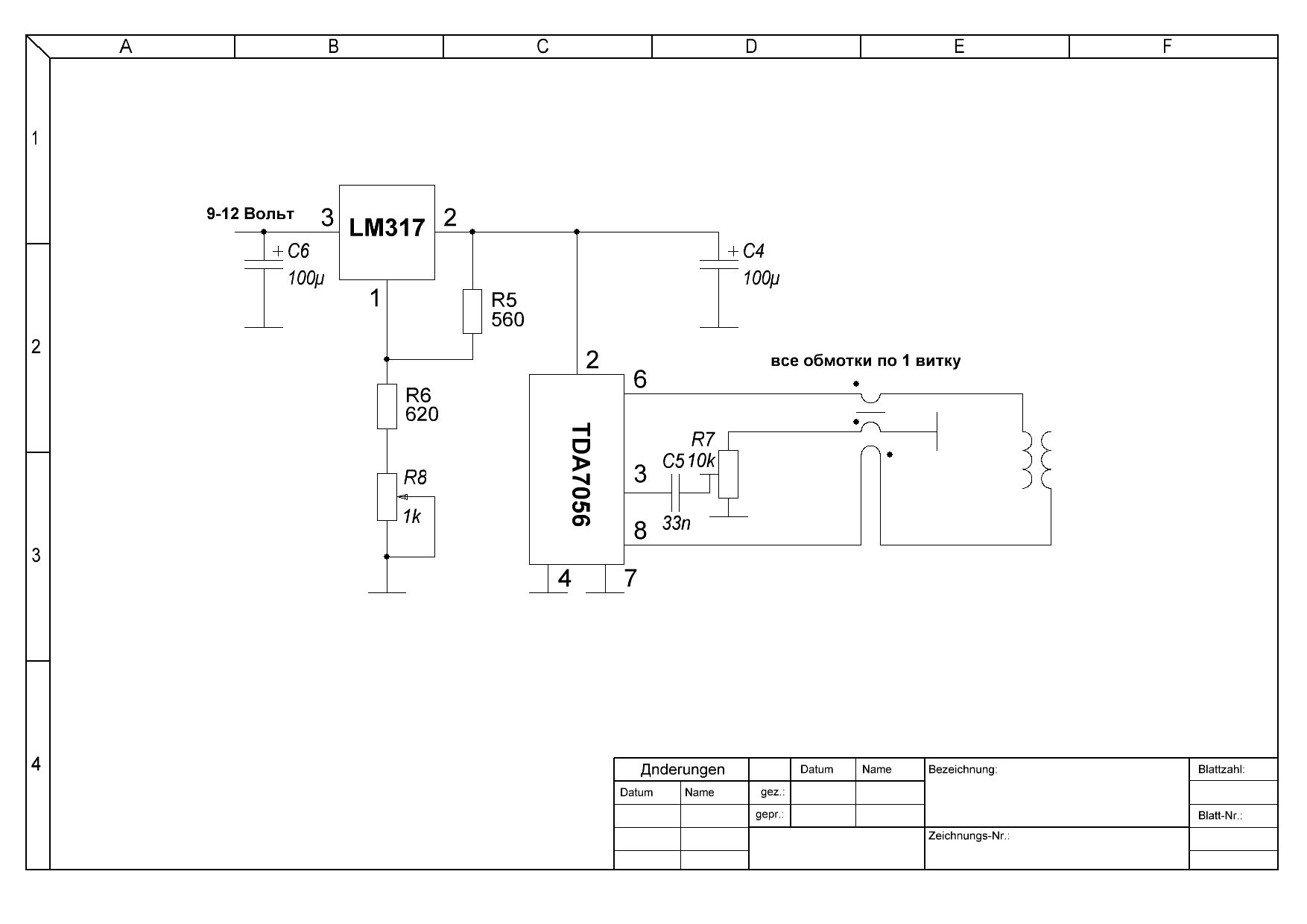

Простейшая схема на TDA7056A у меня работает года три. Да, греется, ну относительно. Так радиатор прилепил. Для контроля уровня добавил трансформатор тока и индикатор. Лечебный эффект есть. Сделал по быстрому так как у жены почки схватили неожиданно, утром проснулась пошла на кухню а оттуда почти на четвереньках приползла. По скорой в больничку забрали - прокапали. Боль сняли говорят все равно придется резать а пока домой. А я за неделю до этого читал про катушки Мишина. Ну и пока жена в больничке была намотал катушку и схемку сваял. А поверил в работу катушки потому что все произошло точно как Мишин описывал, после первого применения было обострение пришлось даже болеутоляющее колоть, после второго сеанса боль была небольшая и потом вообще уже третий год забыли про эту болячку. Себе тоже плечо лечил, правда лечение продолжалось месяца два, но теперь не болит.


Вложения

  • Схема4.jpg
    70.6 KB · Просмотры: 868
  • IMG_20210113_224106.jpg
    263.9 KB · Просмотры: 772
  • IMG_20210113_224117.jpg
    306.2 KB · Просмотры: 725
Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395
На 7056 купили знакомые продажный прибор в интернете. Толку минус ноль. Глянул, а внутри порно жесткое. Питание- трансик с наперсток. питание 5 вольт, но индикатор что-то там светится. На выходе вместо синуса дикая хрень. Я на сайте им отписал свои впечатления, повисело два дня, исчезло. А меня в бан.
Сейчас катуха всегда рядом, с ней всякие недуги если сразу не проходят, то легче и намного.
Особенно заметен эффект при мышечных, шейных, суставных болях, пазухи воспаленные, судороги в стопе и икроножных мышцах.

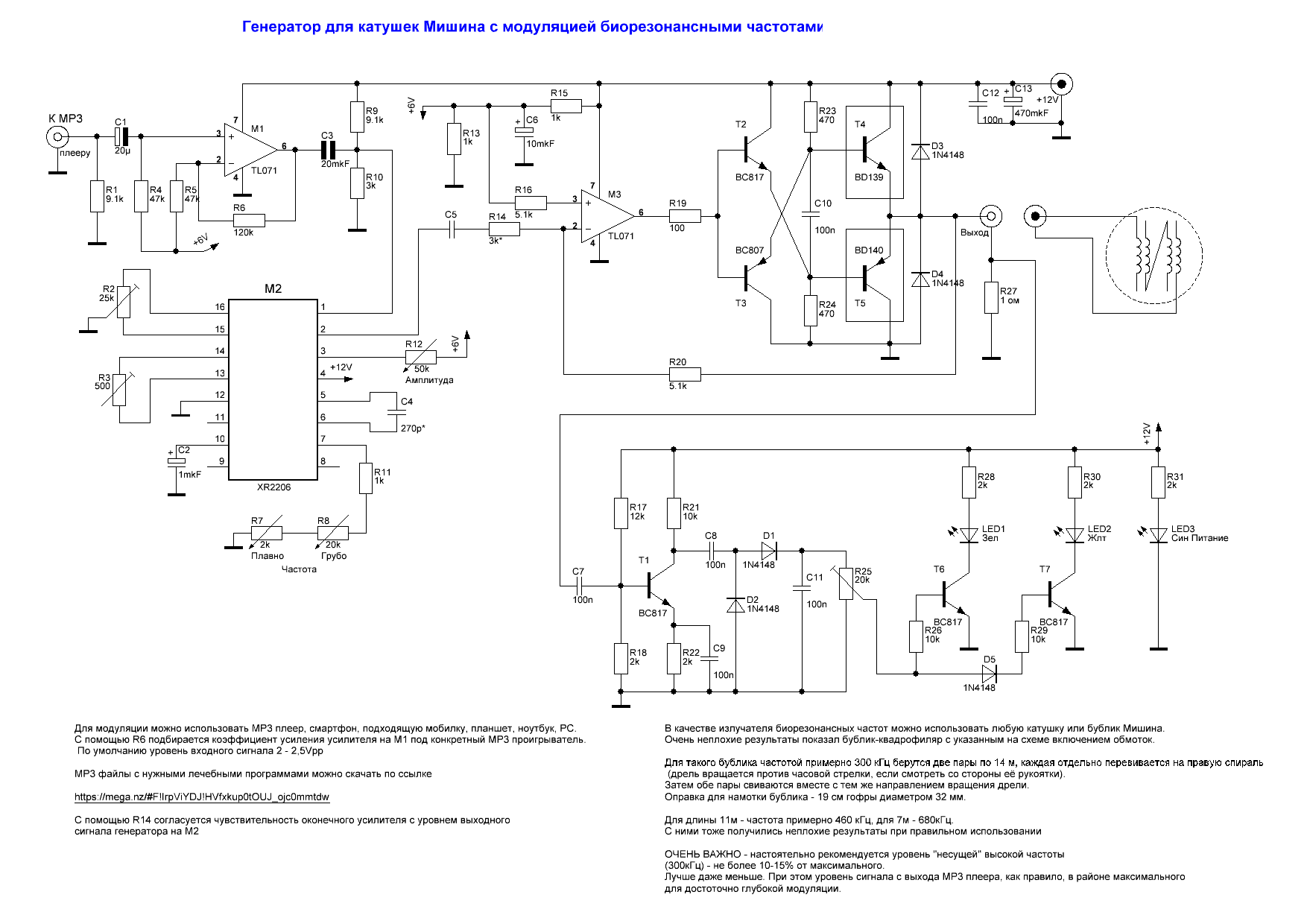

Когда исчезли настоящие микросхемки XR2206, задумался собрать без них, с чего и начинал, автогенератор с катухой в роли задающего контура. Работало супер. Видимо, вернусь.

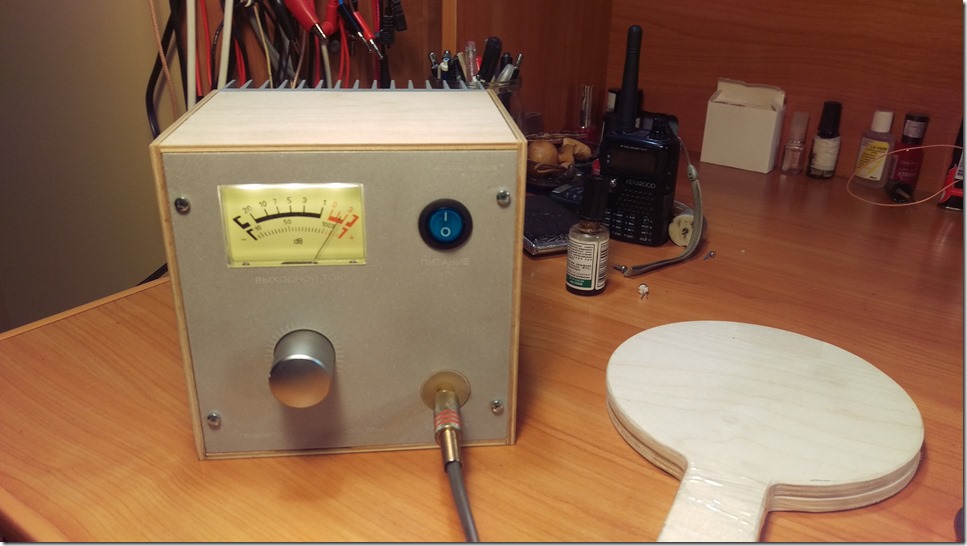

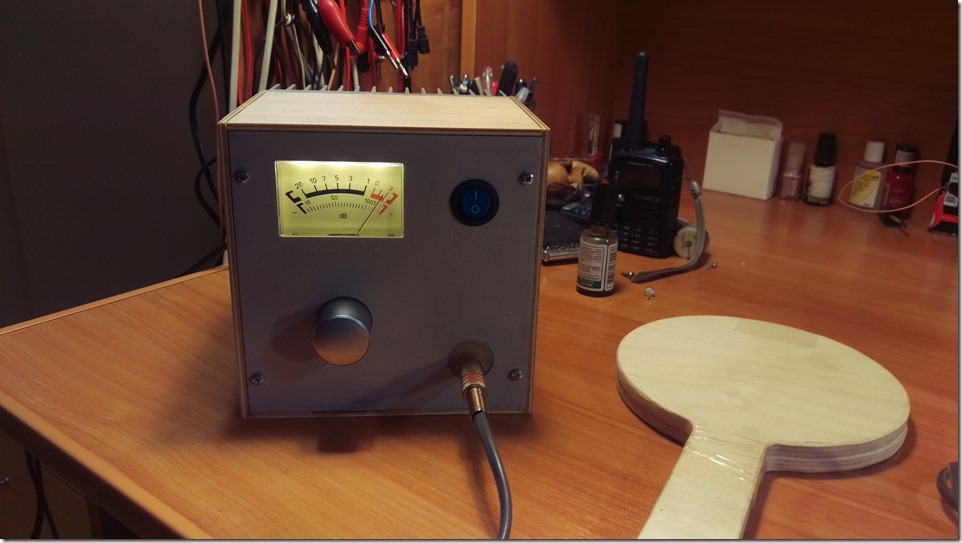

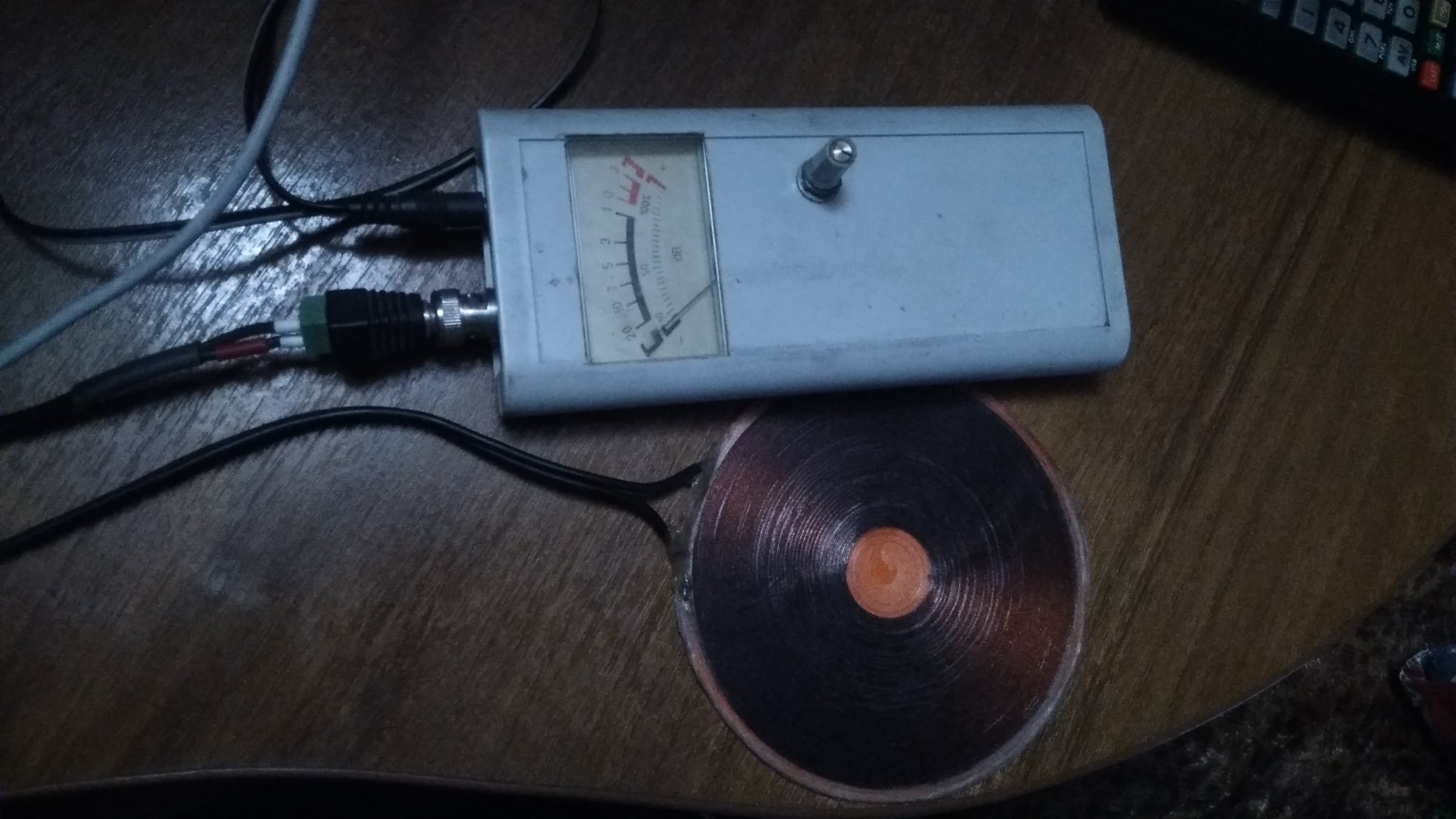

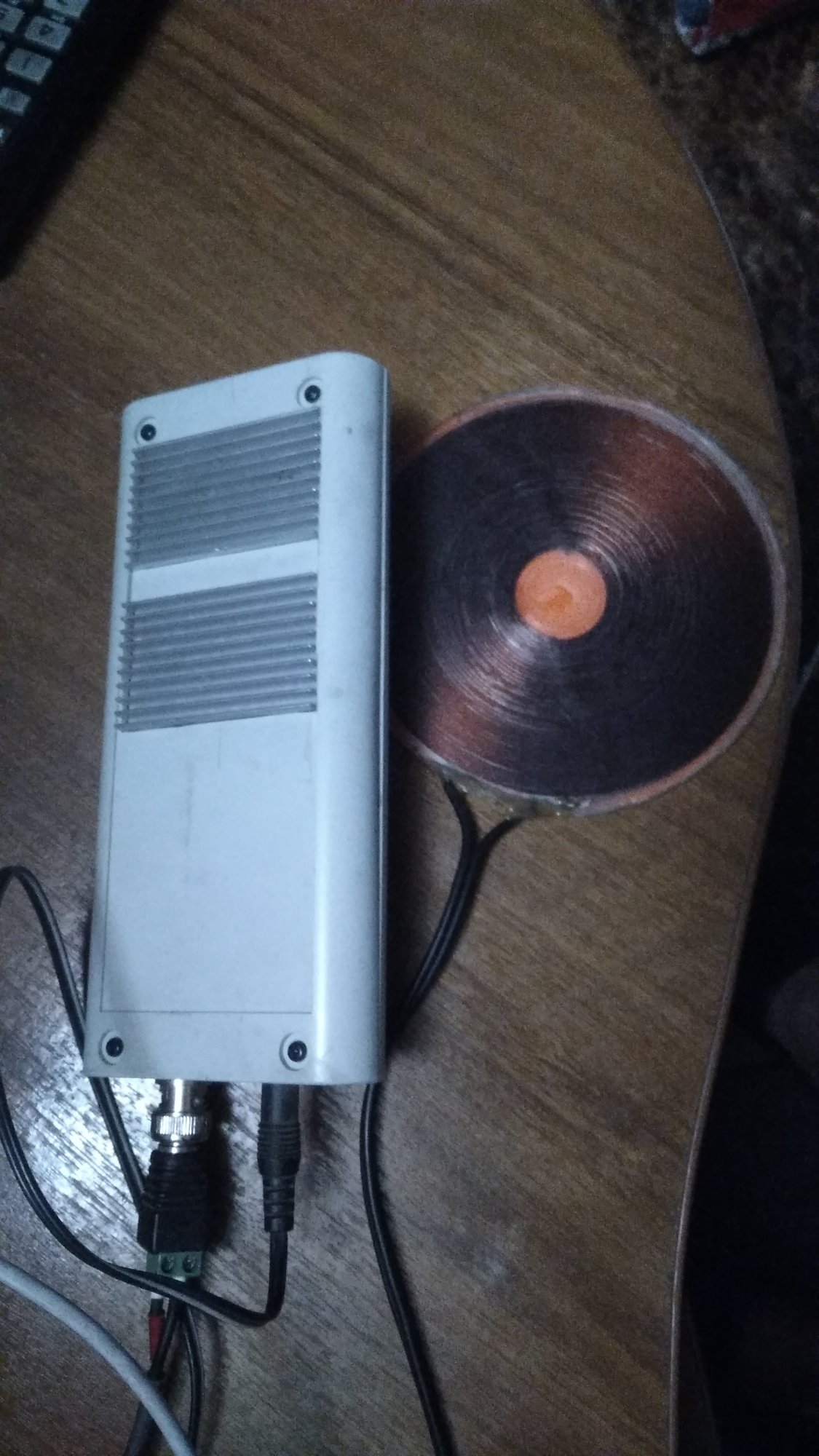

катуха.jpgМишин  -1.jpgМишин-2.jpg

Про эту катушку бродит в сети много ерунды и непонятки, сам Мишин одно говорит, на деле фиг пойми что. Одно дело, 10 вольт на выходе , но ток не пишут, по идее там ровно ампер, а куда ни глянь- выход слабенький. просадка дикая, какой там ампер нафиг? Сделал как надо-катуха в центре градусов 50, горячая, индикатор полыхает на 20 см от катухи. И эффект заметный.


Lexx8057

3 ранг
Регистрация
27 Дек 2020
Сообщения
34
Реакции
12
Репутация
13
Возраст
62
Страна
Россия
Имя
Алексей
Да, у меня питание 18 вольт от блока питания ноута так что току хватает. Это у меня катуха еще первая срочно мотал. А нормально сделанную на дереве и генератор с блоком питания в большем корпусе знакомые выпросили. Но и этой катушкой лечимся все вплоть до кота.
А вот кум у меня делает со схемкой на КТ805 - там три детали всего и он помещает ее в ручке катушки. Запитывает от 5 вольт. Но что самое интересное проверяли индикаторной катушкой со светодиодом так у него поле ни чуть не меньше лупит чем в схеме на TDA-шке.

Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395
Да, у меня питание 18 вольт от блока питания ноута так что току хватает. Это у меня катуха еще первая срочно мотал. А нормально сделанную на дереве и генератор с блоком питания в большем корпусе знакомые выпросили. Но и этой катушкой лечимся все вплоть до кота.
А вот кум у меня делает со схемкой на КТ805 - там три детали всего и он помещает ее в ручке катушки. Запитывает от 5 вольт. Но что самое интересное проверяли индикаторной катушкой со светодиодом так у него поле ни чуть не меньше лупит чем в схеме на TDA-шке.
На трех транзисторах можно разве что мультивибратор сделать, но нам синусоидальный ток нужен. А это уже вин-мост либо катушка как частотозадающий контур плюс АРУ для чистого синуса. Схема такая есть, с неё начинал, Юрий Робертович повторил, сказал, работает схемка.


nnnfnn

3 ранг
Новый
Регистрация
25 Сен 2020
Сообщения
47
Реакции
21
Репутация
17
Страна
Россия
Имя
Андрей

Lexx8057

3 ранг
Регистрация
27 Дек 2020
Сообщения
34
Реакции
12
Репутация
13
Возраст
62
Страна
Россия
Имя
Алексей
На трех транзисторах можно разве что мультивибратор сделать, но нам синусоидальный ток нужен. А это уже вин-мост либо катушка как частотозадающий контур плюс АРУ для чистого синуса. Схема такая есть, с неё начинал, Юрий Робертович повторил, сказал, работает схемка.

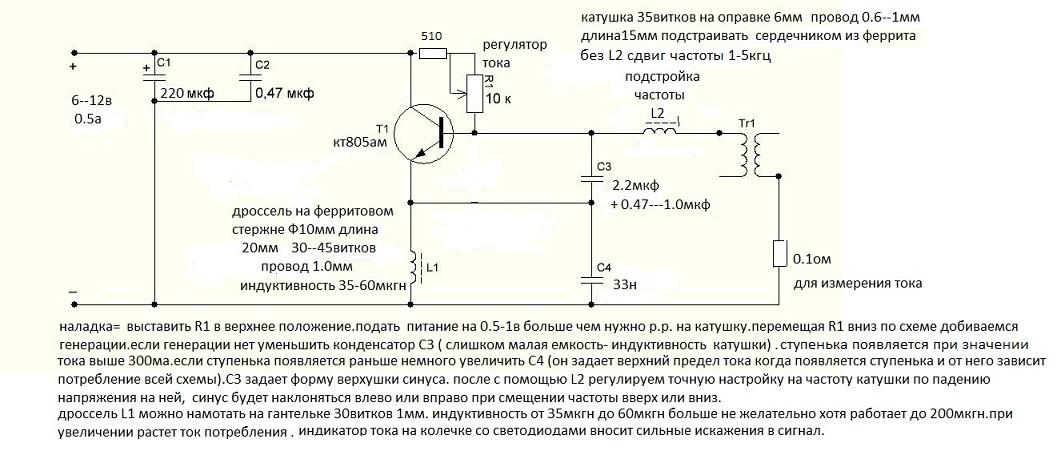

На одном транзисторе работает неплохо


Вложения

  • Схема генератора, для катушки Мишина от Эдуарда1.jpg
    Схема генератора, для катушки Мишина от Эдуарда1.jpg
    82.9 KB · Просмотры: 1,693
Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395

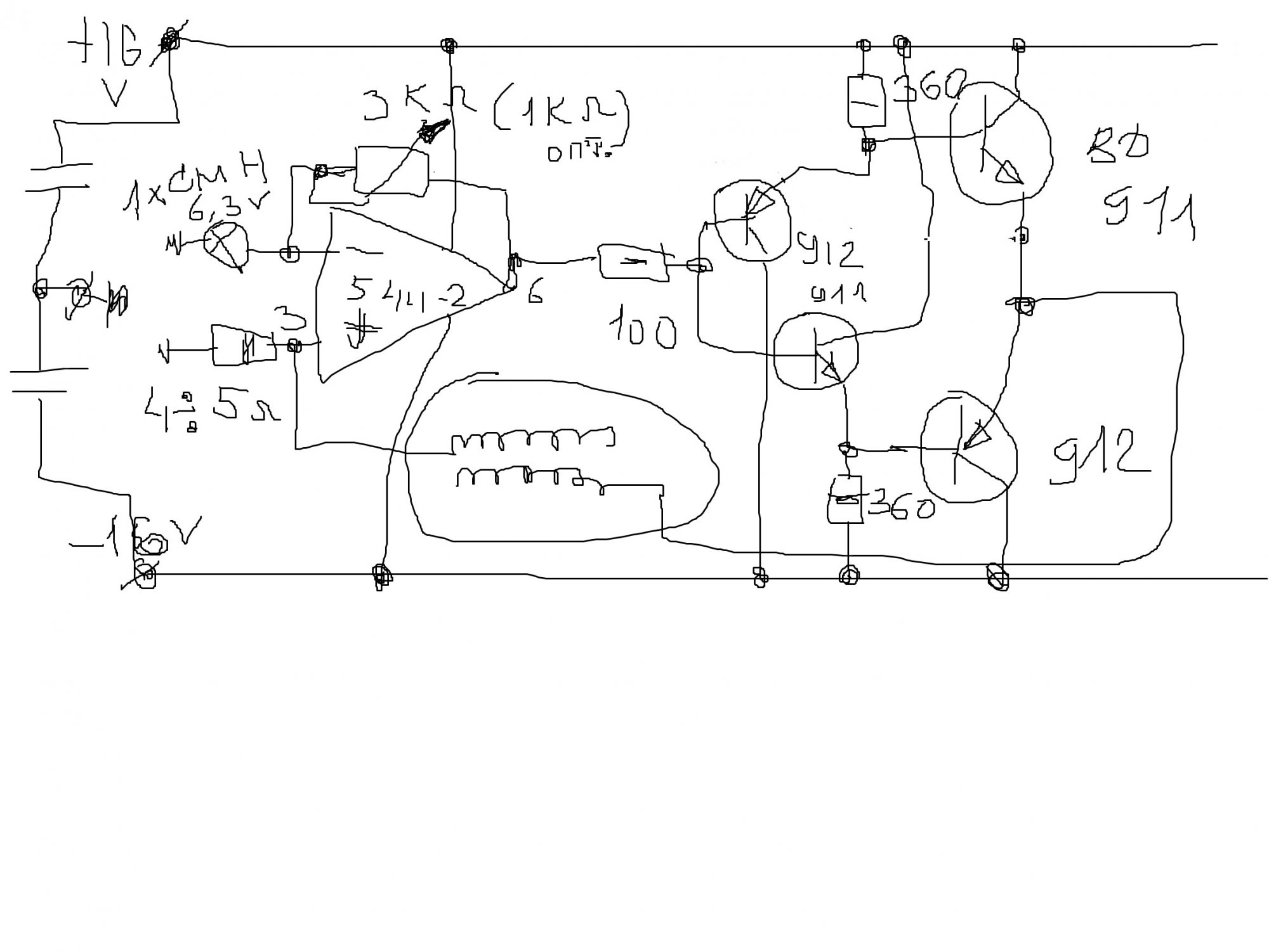

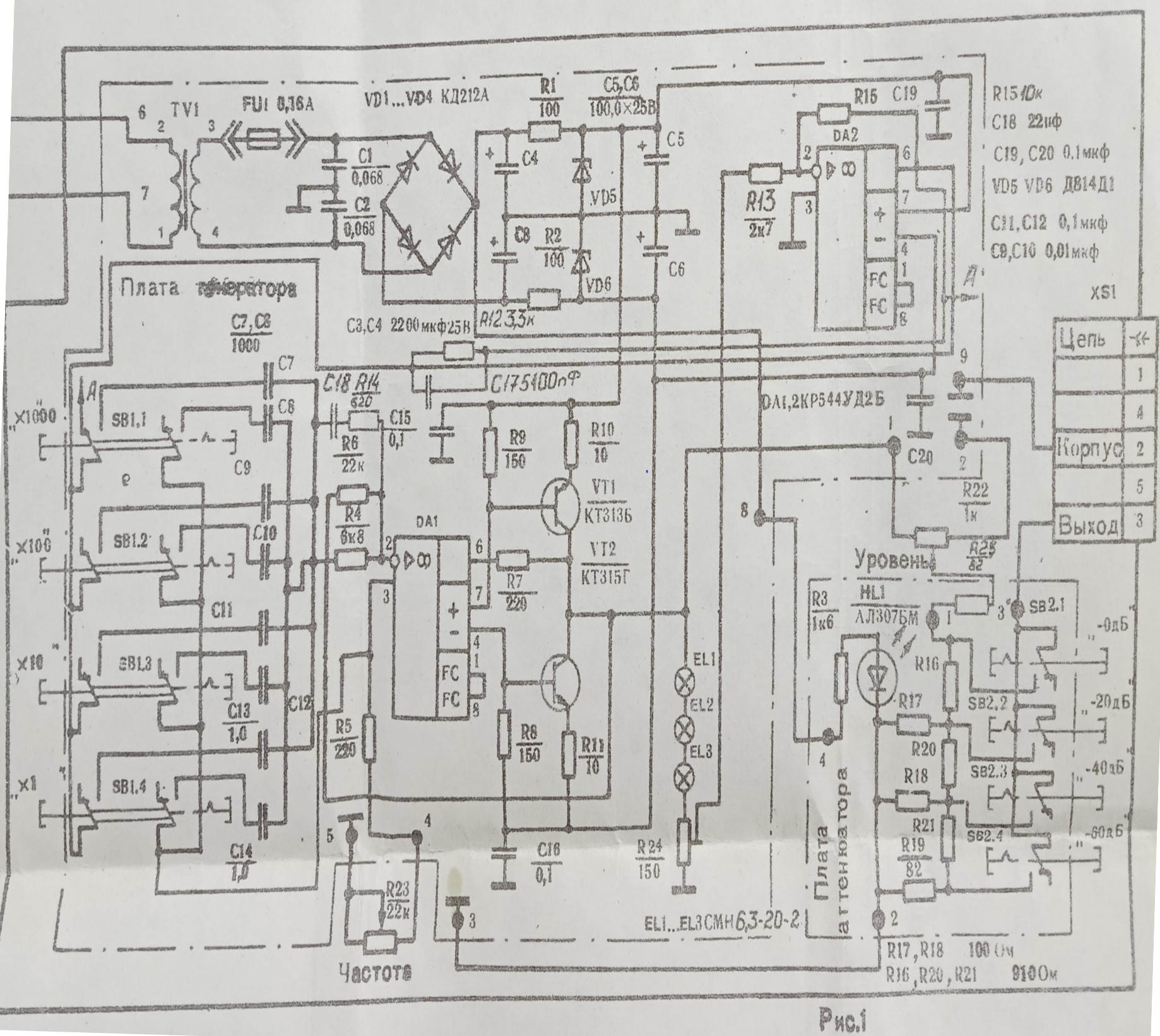

Моя схема. Та самая, запустив которую, вылечил неработавшее плечо, позже второе . Ну и поехало....
Тогда ещё не знал про XR2206 Сейчас знаю. а толку, они все подделки, кроме тех, что продаются в наборах для постройки генератора.


Вложения

  • Генератор для Мишина.jpg
    Генератор для Мишина.jpg
    185.6 KB · Просмотры: 744
Последнее редактирование:

ginalex

1 ранг
Регистрация
2 Мар 2020
Сообщения
1,200
Реакции
512
Репутация
52
Катушками пользуюсь 3.5 года.Хочу добавить: 300кГц выбрана не случайно,именно на частотах 270-310кГц клетки получают энергетическую подпитку ,причём растительные тоже(доказано на успешном проращивании различных семян),а паразиты , вирусы,грибки и раковые клетки такой частотой угнетаются.При повышении частоты до 1-1.2 мГц происходит обратный процесс.Я покупал готовый аппарат в Краснодаре ,производитель предупредил,что они проводили некоторые исследования с постоянными сдачами анализов пациентов,которые показали,что ток в катушках желательно не превышать 400мА,а лучше увеличивать экспозицию во времени.При увеличении тока выше 500мА резко ухудшаются печёночные анализы в крови и повышаются скачкообразно лейкоциты .Был сделан ими вывод,что при большом токе повышается температура в межклеточном пространстве и эритроциты "свариваются".Это нужно принять к сведению.Особенно когда будите лечить глаза,печень,головную боль.
Сама катушка является хорошим дополнением,к другим методам лечения.

Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395
Прекрасный совет, поддержанный результатами исследований.
Непременно учту . В рабочей схеме это выполнить несложно, достаточно включить резистор в цепь катушки. С тором это получается автоматически, у него импеданс выше чем у плоской катушки, ток никогда не достигнет Ампера, там 0,5А максимум.
Завтра вечером доработаю прибор. Поклон вам.
ПС. В начале изучения темы по катушке для забавы подержал её возле растения на окне. Позже удивился его пышному росту.
ПС2. Можно увеличить дистанцию до катушки, проложив сложенную в несколько раз ткань, полотенце, например. Заодно убавится расстройка катушки

На одном транзисторе работает неплохо
Грамотно сочиненная и настроенная трехточка на транзисторе. Автору с меня стакан. (y)
А та шняга на 7056, гуляющая по просторам сети, годится разве что порадовать продавцов этих микросхем. При мне подошел хлопчик и отвалил кучу денег за них. Видимо, есть заказчики на генератор.
зато есть пара крутых схем LT1210, сверхскоростной опер с током на пике 1, 1 А, вот на нем и сложится схемка в три детали.
Проблема была в ограничении тока выше 1 а, но сейчас в плане свежих рекомендаций можно успокоиться на 400 мА и все срастется.

Я ржал, смотрел ролики в ютупе, где малчики цепляли катушку Мишина на выход крутого китайского генератора, настраивали в резонанс, сигнал проваливался в ноль, оставалась одна грязь от перегруженного выходного каскада генератора, они эту грязь изучали осциллографом и делали важные выводы с красивыми словами " эмплозия"))))))))))))))))))))))

Последнее редактирование:

Георгий

3 ранг
Регистрация
9 Янв 2021
Сообщения
42
Реакции
8
Репутация
9
Страна
РБ
Имя
--
Подскажите пожалуйста,как лучше и технологичней намотать плоскую катушку Мишина?


slami

1 ранг
Регистрация
15 Янв 2021
Сообщения
1,313
Реакции
962
Репутация
41
Возраст
52
Страна
Россия
Город
Иркутская обл.
Имя
Вячеслав
Мы пробовали так: на фанерку наклеили тонкий двусторонний скотч по всей площади предполагаемой катушки, потом виток к витку клеили на него провод (в два провода параллельно), после намотки можно залить клеем полученную катушку


Lexx8057

3 ранг
Регистрация
27 Дек 2020
Сообщения
34
Реакции
12
Репутация
13
Возраст
62
Страна
Россия
Имя
Алексей
Да, мотается на приклеенный двусторонний скотч. Внутренний диаметр 23 мм. Мотать по часовой стрелке в два провода. Провод в лаке 0,51мм. Хорошо по мере укладки витков приглаживать какой нибудь пластмассовой хренью чтобы провод равномерно приклеивался. Очень хорошо подходит пустышка CD или DVD диска, такие вкладывали в пачку дисков, она не содержит металлизации, прозрачный кусок пластика диаметром как раз если намотать до заполнения на 300 кГц выходит. У меня на фото как раз на такой болванке намотана. Потом просто заламинировал пленкой чтобы не царапалась.

Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395

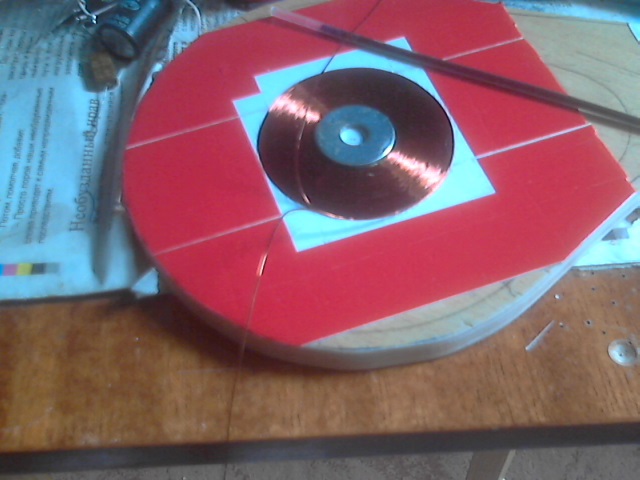

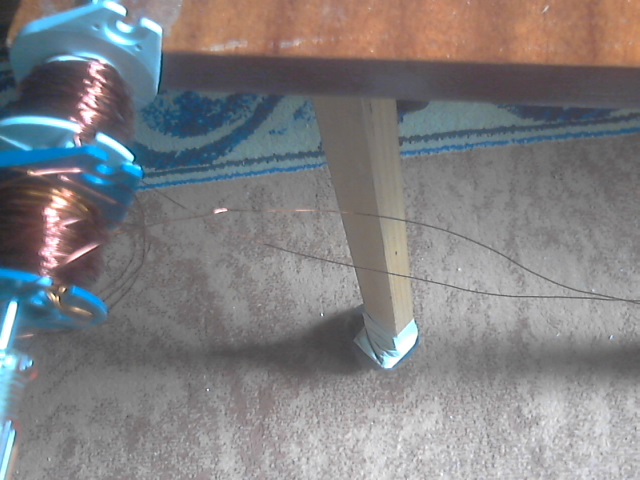

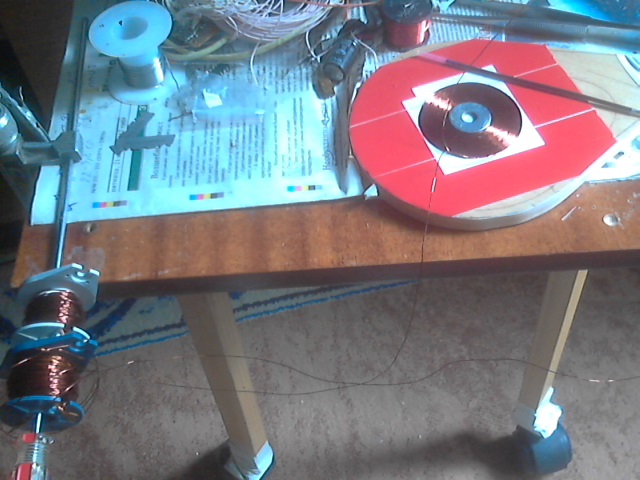

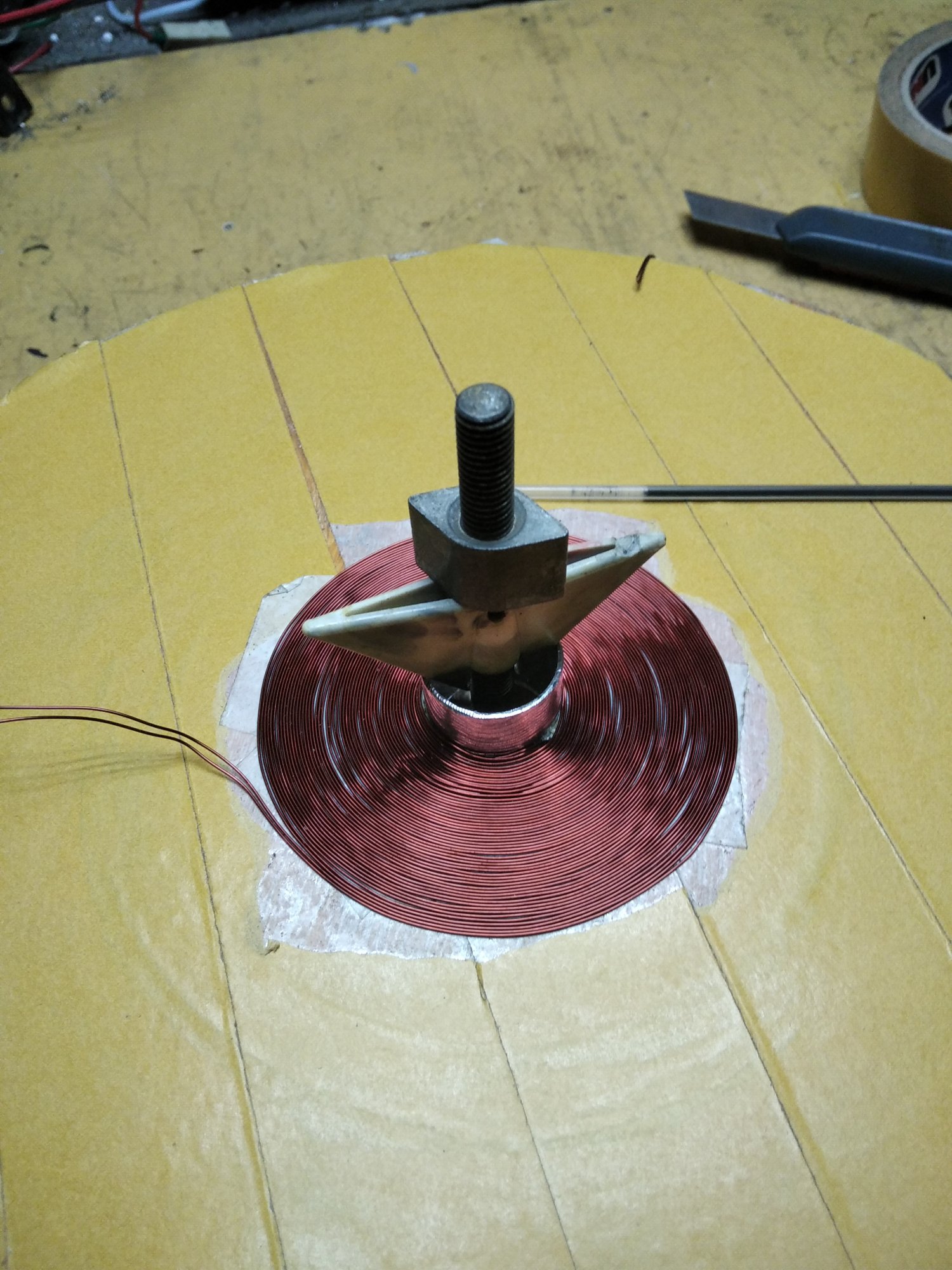

Утаптываю провода для катушки торцом стержня от шариковой ручки. Провода подаются от двух катушек на зажатой в тисочки длинной отвертке. По мере роста катушки срезаю защитную пленку (она тут красного цвета)


Вложения

  • Picture 87 - копия.jpg
    Picture 87 - копия.jpg
    97.3 KB · Просмотры: 372
  • Picture 88.jpg
    Picture 88.jpg
    74.2 KB · Просмотры: 395
  • Picture 89 - копия.jpg
    Picture 89 - копия.jpg
    88.2 KB · Просмотры: 347

Георгий

3 ранг
Регистрация
9 Янв 2021
Сообщения
42
Реакции
8
Репутация
9
Страна
РБ
Имя
--
При намотке катушки 0.5 медью общий диаметр около 11см для 300кГц-это правильно? Как лучше подстраивать под эту частоту?

Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395
Диаметр катушки с проводом 0,5 вывалится под 13 см, а когда брал 0,45, то укладывалось в диаметр компакт-диска. 12, 5. Настройка катушки- от генератора дать сигнал и смотреть резонанс, на этой частоте сигнал на выходе генератора рухнет, по причине низкого импеданса, там 7 Ом примерно.Если частота низкая, отматываем пару витков, снова смотрим резонанс.
Тока от Г3-112 хватает засветить индикатор на светодиоде и катушечке на неск десятков витков.
Описание работы катушки -сплошные недоговорки и противоречия.
Когда задавал вопрос продавцам прибора, какой ток в катушке. какое выходное напряжение их генератора, уходили от вопроса. секретились. Хотя, потом сказали, что в новой версии запитывают катушку со стороны высоковольтных выводов. Согласующий повышающий трансик на феррите для этого. И якобы магнтиная составляющая катушки резко ниже, а эффект выше.
Бился за то, чтобы выжать с генератора его законные 10 вольт на пике, получив 1 А в катушке, потом оказывается, что выше полуампера нельзя, начинаются вредные эффекты.
Терпеть не могу эти мыльные неопределённости. К тому же на одного инженера -автора банда продаванов под его именем. Которым вообще пофиг на тонкости.
Нашел свою схемочку , с которой начал исследования и обнаружил могучий лечебный эффект катухи.
Там как раз не получалось выжать ампер, зато сразу работало как надо.


Вложения

  • ГЕНЕРАТОР для Мишина.jpg
    ГЕНЕРАТОР для Мишина.jpg
    185.6 KB · Просмотры: 548
Последнее редактирование:

Георгий

3 ранг
Регистрация
9 Янв 2021
Сообщения
42
Реакции
8
Репутация
9
Страна
РБ
Имя
--
Намотка получается как-то так,может надо плотнее? Если катушку заливать эпоксидкой-добротность не сильно пострадает? Про торообразную-мотают витой парой из кабеля UTP,а обычным проводом можно?IMG_20210314_134732.jpgIMG_20210314_134851_1.jpg

Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395
Категорически никакой заливки, нет и нет. Рухнет добротность, взлетит импеданс, катушка станет среднефуфлыжной. Скотчем сверху , высоковольтные концы прячем в дырки в фанере. Иначе будут жалить в кожу. Можно сверху фанеркой такой же. И пластиковым винтом в центре.


Lexx8057

3 ранг
Регистрация
27 Дек 2020
Сообщения
34
Реакции
12
Репутация
13
Возраст
62
Страна
Россия
Имя
Алексей
При намотке проводом 0,1 мм залил катушку для крепости БФ-ом так пришла в норму по частоте и добротности почти через пол года


Aleph

1 ранг
Регистрация
31 Дек 2019
Сообщения
2,862
Реакции
2,425
Репутация
100
Возраст
39
Страна
ДНР
Город
Макеевка
Имя
Сергей
При намотке проводом 0,1 мм залил катушку для крепости БФ-ом так пришла в норму по частоте и добротности почти через пол года
прогреть надо было до 240 градусов (кажется)


Lexx8057

3 ранг
Регистрация
27 Дек 2020
Сообщения
34
Реакции
12
Репутация
13
Возраст
62
Страна
Россия
Имя
Алексей
Греть особо не в чем было. Феном погрел нак чтобы клей не запузырился, все равно не помогло. А вот через пол года восстановился резонанс.

Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395
По - хорошему, сделать принудительный шаг витков с воздухом между, а не клеем. Мотать в 4 провода, потом удалить два. Добротность получится резко выше. Провод взять тоньше, катушка не вспухнет габаритами, а если ток не выше 0,5А, то вообще все замечательно.


Lexx8057

3 ранг
Регистрация
27 Дек 2020
Сообщения
34
Реакции
12
Репутация
13
Возраст
62
Страна
Россия
Имя
Алексей
Ну там же LC, емкость упадет


VitahaM

3 ранг
Регистрация
21 Окт 2019
Сообщения
32
Реакции
4
Репутация
17
Страна
Украина
Александр Сергеевич, а какой источник питания используете к генератору, тр-р - мост - конденсатор или все же лучше стабилизированный делать?


Ник и Тич

1 ранг
Регистрация
28 Ноя 2019
Сообщения
701
Реакции
396
Репутация
36
С подмешиванием записей матриц и фабул.


Вложения

  • xr2206_tl071x2.gif
    73.6 KB · Просмотры: 853
Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395
Александр Сергеевич, а какой источник питания используете к генератору, тр-р - мост - конденсатор или все же лучше стабилизированный делать?
были блоки импульсные на 28 в 1, 5 А MeanWell Тайвань. Очень надежные. Но можно что есть под рукой. Тор, мост и банка.


Георгий

3 ранг
Регистрация
9 Янв 2021
Сообщения
42
Реакции
8
Репутация
9
Страна
РБ
Имя
--
Имеет ли принципиальное значение соединение катушки с блоком кабелем РК или простой лапшой?
Есть ли эффект от применения биорезонансных частот- Ваши мнения?

Регистрация
12 Ноя 2019
Сообщения
24,667
Реакции
11,474
Репутация
395
Имеет ли принципиальное значение соединение катушки с блоком кабелем РК или простой лапшой?
Обычный сетевой провод. Коаксиал точно мимо смысла. Сечение важнее. там ток под ампер бежит.
