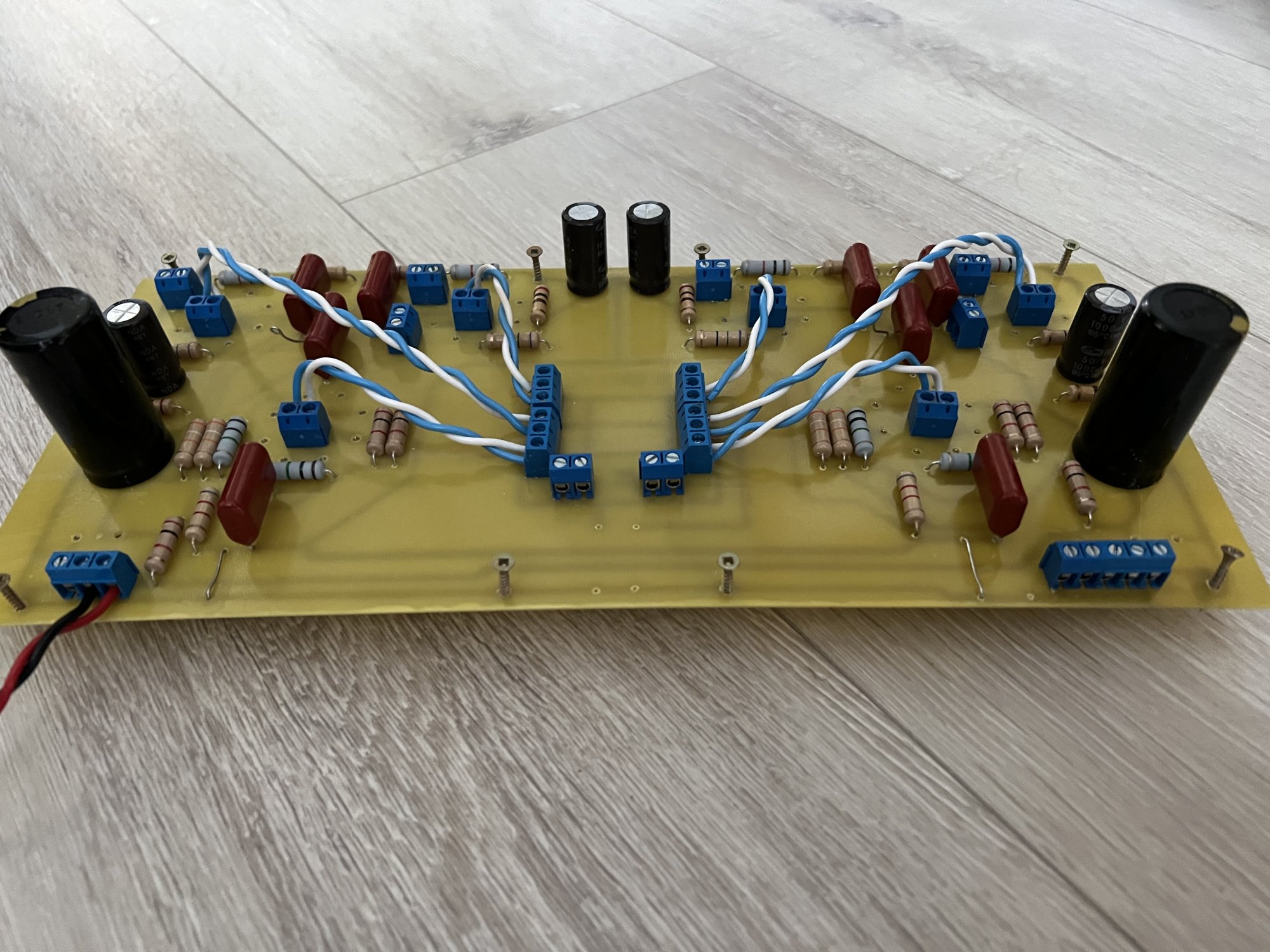

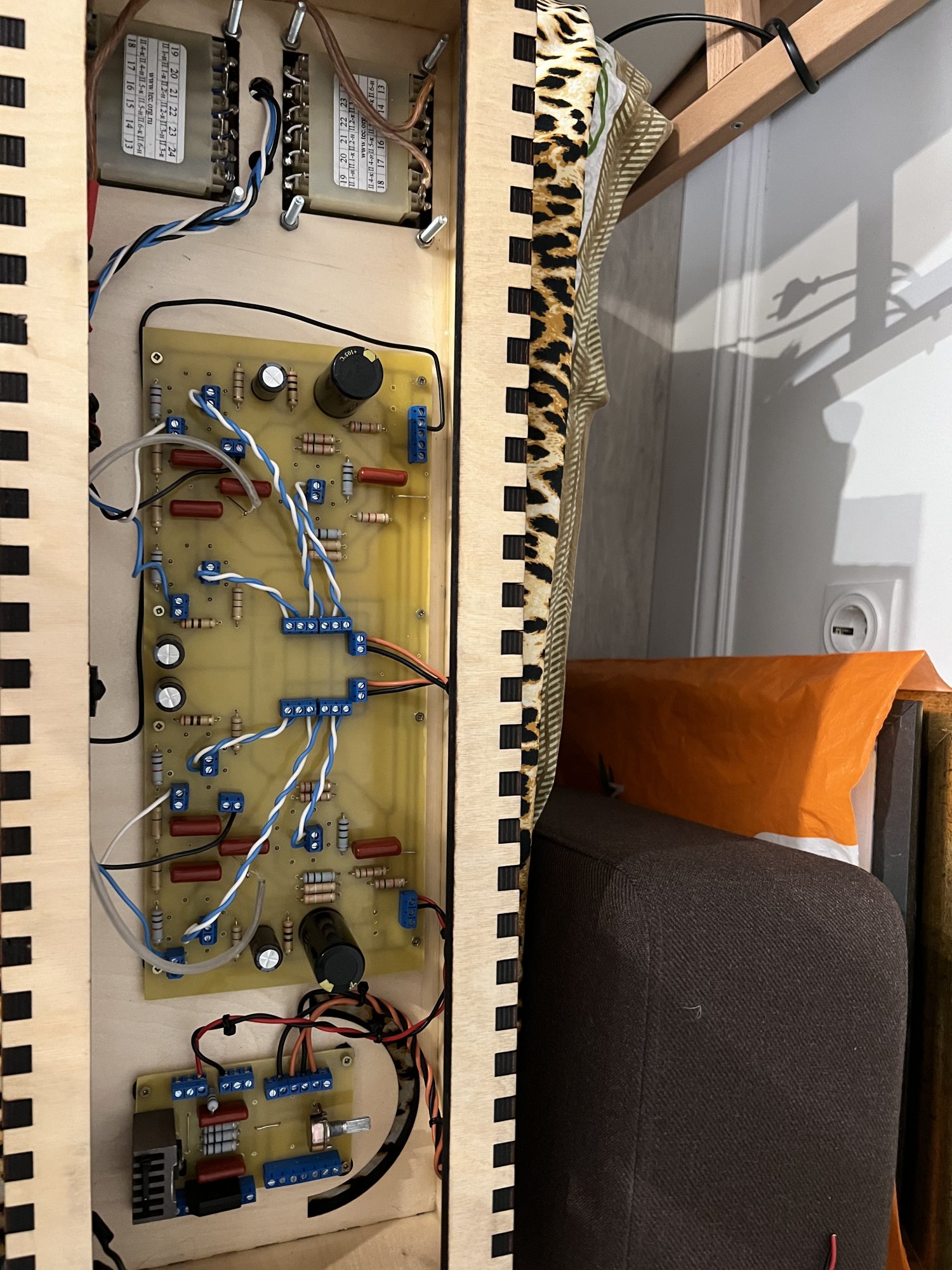

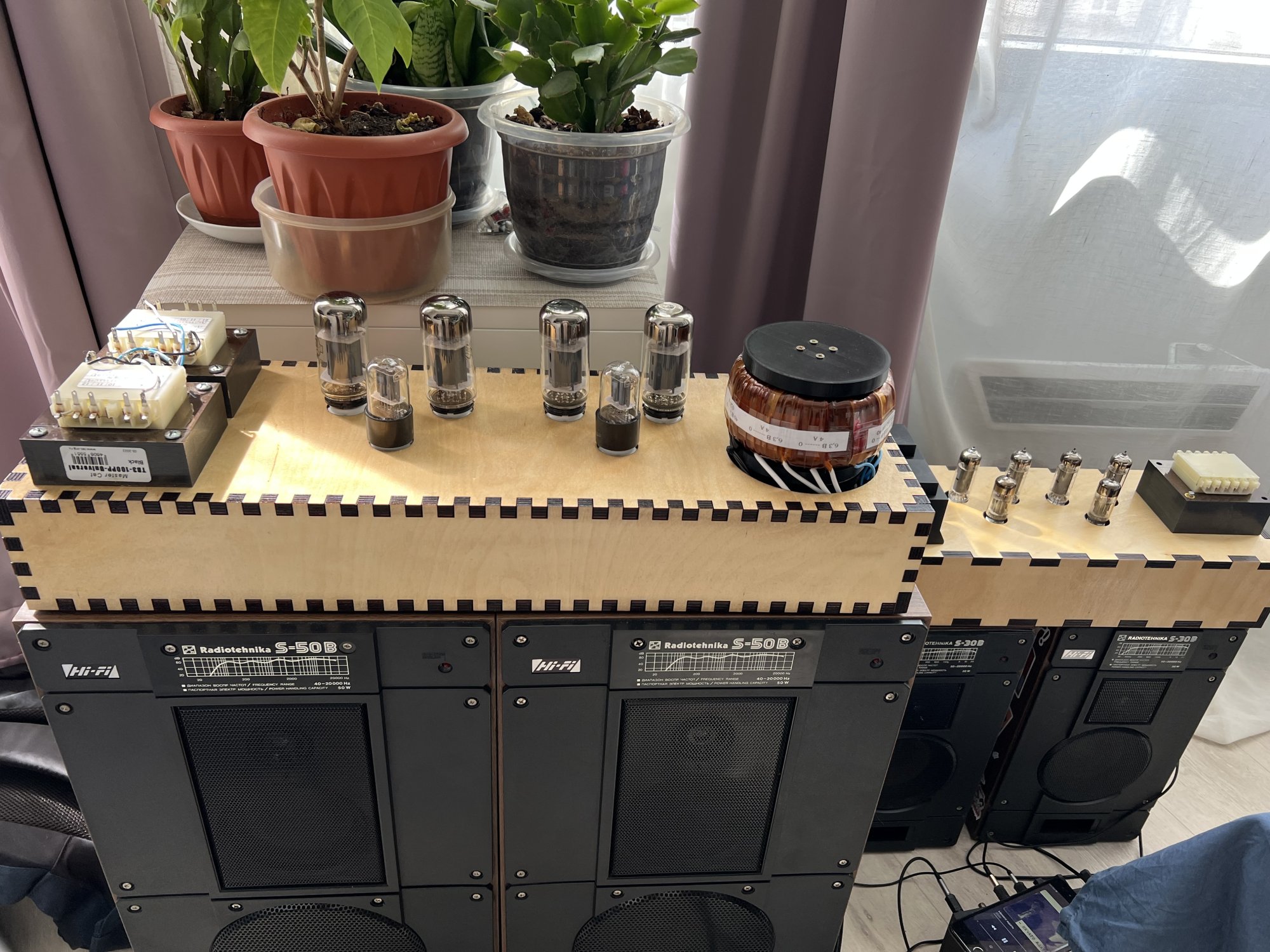

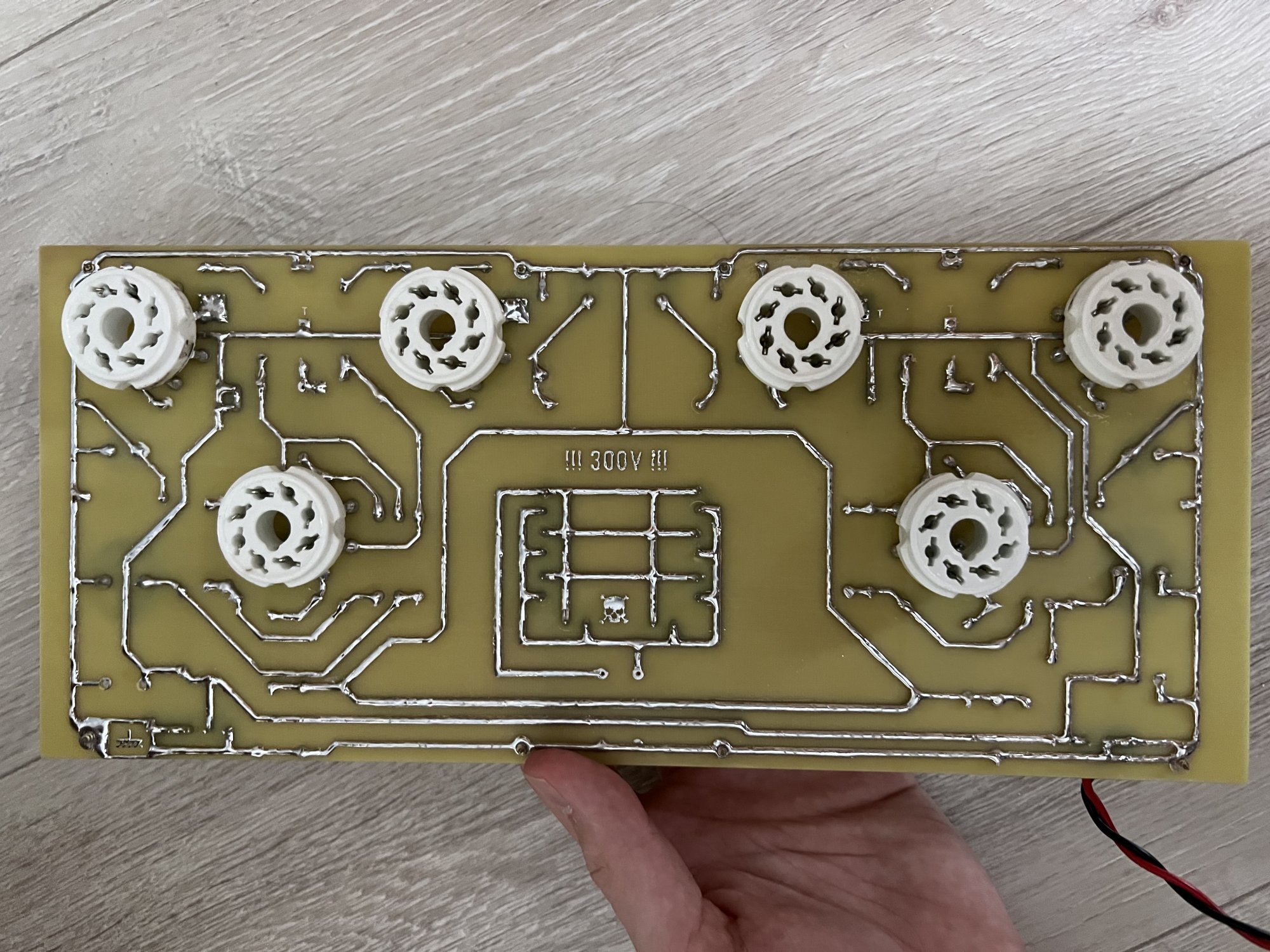

Ламповая болталка

[Юрий Робертович]

4,2 ком/8 ом в 6с4с, 9 ком/8 ом у 45 тоже хорошо



[Сергей Z]

4,2 ком/8 ом в 6с4с, 9 ком/8 ом у 45 тоже хорошо

Ага, а потом рассказываете что выходное сопротивление меньше ома не бывает.



[Юрий Робертович]

Я и не говорил, R вых=1,7-2,5 ома



[Сергей Z]

Я и не говорил, R вых=1,7-2,5 ома

Велико. Не нравится.



[Александр Бокарёв]

Велико. Не нравится.

Да уж, за мои 1, 49 Ома пришлось побиться. И спасли в итоге роскошные трансы от Димы Симонова, поклон ему.



[Сергей Z]

Дмитрий молодец! Умеет.
Я себя сам мотаю. Консультирует А. Резвой. Результаты устраивают.



[Александр Бокарёв]

Дмитрий молодец! Умеет.
Я себя сам мотаю. Консультирует А. Резвой. Результаты устраивают.

Я в деле намотки даже себе не доверяю, только профессионалам. Заодно не укорачивая себе жизни огорчениями, потерями и разочарованиями . Да и медь обезумела по цене. Стремится Cu сменить на Au.



[Юрий Робертович]

4,2 ком/120 ом и 9 ком/380 ом, на нагр 8 ом, большая разница?



[Сергей Z]

4,2 ком/120 ом и 9 ком/380 ом, на нагр 8 ом, большая разница?

Юрий, у меня измеренное выходное около 0.9 Ома. Кажется 0.87, уже не помню. В дальнейшем, надеюсь, будет лучше.



[Юрий Робертович]

НЕ будет такого R вых, НИКОГДА



[Ava]

И что, Шалин накосячил?



[Сергей Z]

НЕ будет такого R вых, НИКОГДА

У Вас не будет, у меня есть.



[Сергей Z]

И что, Шалин накосячил?

Нет. Просто не было погони за низким выходным сопротивлением. Что заказали, то и намотал.



[Юрий Робертович]

Повторяю N-ый раз,
Метод двух нагрузок
U4, U8 - напряжение на 4ома и 8ом, две нагрузки 4ома и 8ом
Rвых=(U8-U4)/(U4/4 - U8/8)



[Сергей Z]

Юрий, я Вас ни в чем не убеждаю. Мне для себя важно. Делать новые изменения сейчас не буду, не хочу.



[Александр Бокарёв]

Повторяю N-ый раз,
Метод двух нагрузок
U4, U8 - напряжение на 4ома и 8ом, две нагрузки 4ома и 8ом
Rвых=(U8-U4)/(U4/4 - U8/8)

Недавно тщательно измерил выходное двумя методами, цифры совпали с мизерным отличием.
Главное не запутаться, что на что делить.
Погрешность при расчетах выходного по Ктр и омическому обмоток чаще кроется в цифре внутреннего лампы, которое берут по справочнику. А там оно минимальное, либо в типовом режиме либо с нулевым смещением сетки. У той же 6С4С или 2А3 надо принять внутреннее не менее 1 кома, а лучше, 1, 2 кОм. Тогда срастется.



[Юрий Робертович]

Можо так, R вых=(Ri+r1)n^2+r2, n=1/К трансф
n^2 - это n в квадрате, n=1/К трансф, а К трансф=первичная обмотка/вторичная обмотка
Ri - вн. сопротивл. лампы
r1 - акт. сопр. первички
r2 - акт. сопр. вторички



[Александр Бокарёв]

ШЛ32*40-56 из стали Э330А (3413)-0,35, Ra = 3,6 ком, КПД - 0,955, полоса - 7 Гц - 75 кГц по-3 дб

считаем. 3600 на 8 ом и корень, КТр 21,2 Его в квадрат, 450. 1000Ом делим на 450, =2,22 Ома, это выходное без добавки от всех обмоток выходника. Там Хотя бы 0,8 Ома добавится. И на выходе у нас...........3 Ома.



[Александр Бокарёв]

Можо так, R вых=(Ri+r1)n^2+r2, n=1/К трансф
n^2 - это n в квадрате, n=1/К трансф, а К трансф=первичная обмотка/вторичная обмотка
Ri - вн. сопротивл. лампы
r1 - акт. сопр. первички
r2 - акт. сопр. вторички

Иначе: Эр итое плюс омическое первички умножаем на квадрат Ктра, к нему докинуть омическое вторички? Надо записать в священную тетрадку



[Юрий Робертович]

Хозяин барин, мне все равно



[Сергей Z]

считаем. 3600 на 8 ом и корень, КТр 21,2 Его в квадрат, 450. 1000Ом делим на 450, =2,22 Ома, это выходное без добавки от всех обмоток выходника. Там Хотя бы 0,8 Ома добавится. И на выходе у нас...........3 Ома.

Вот и получается, Ктр решает всё!



[Юрий Робертович]

Так что, Сергей, не пролетите... нету меньше 1 ома



[Александр Бокарёв]

Главная неприятность и в том, что продавить высокий Ктр нужно высокое анодное и малый ток. А значит, высокое смещение. При высоком смещении лампа запирается, ВАХа наклоняется вправо, в область высокого внутреннего, круг замкнулся.Приехали.
Предположим, у нас какой-то ангельский выходник с привнесенным внутренним 0,5 Ома. Нам нужен 1 ом выходного от всего усилителя. Значит, остающиеся пол-Ома в виде внутреннего килоома 2 А 3 , деленного на квадрат Ктр, 1000 делить на 0,5 =2000, корень =44,7
Вот, под 45 должен быть Ктр выходника, чтобы получить на выходе тот самый Адын Ом.



[Сергей Z]

У Вас нету. У меня есть.
Да, измерено с одной нагрузкой и без нагрузки.
Но, как сравнил Саша, отличия невелики.



[Сергей Z]

Главная неприятность и в том, что продавить высокий Ктр нужно высокое анодное и малый ток. А значит, высокое смещение. При высоком смещении лампа запирается, ВАХа наклоняется вправо, в область высокого внутреннего, круг замкнулся.Приехали.

Внутреннее лампы растёт, но не столь сильно чтобы круг замкнулся.
И вообще, я своим измерениям верю.



[Александр Бокарёв]

А не смотрел, сколько вносит собссно выходник, не включал его в 220 на хх -и с нагрузкой?



[Юрий Робертович]

Оптимист однако!



[Сергей Z]

Нет не смотрел.

Конечно оптимист! Стакан наполовину полон!



[Юрий Робертович]

Ri для 6с4с и 2а3 примерно 800-1000 ом, дальше надо считать?



[Сергей Z]

Как будет угодно. Ктр я ранее сообщал. Сейчас точно не помню, смотреть надо.

Спор пустой.
