Скрытые искажения УМЗЧ: за гранью стандартных тестов

[Алексей1]

С умным охлаждением и управлением режимов работы ВК такого класса усилители можно сделать по размерам в 3-5 раз меньше.

Сделай ещё умное изменение размера и веса силового трансформатора и конденсаторов фильтра - цены тебе не будет.



[Сталкер001]

Одна подробность: с ростом Рвых класса А его Расс уменьшается.
Остывает он на больших мощностях и на работе в вентиляторах не нуждается - только на простое.

Это значит, что и умного управления им не надо, достаточно дать какие-то обороты, чтоб его не было слышно.

Согласен. Но в моей версии он при простое может потреблять в разы и десятки раз меньше мощность. Зачем греть комнату и жечь электричество, если слушаешь 100х2 Вт УНЧ в А классе при мощностях порядка 1-3 Вт? Общий КПД тут получается совсем другим.



[Сталкер001]

Сделай ещё умное изменение размера и веса силового трансформатора и конденсаторов фильтра - цены тебе не будет.

Переходи на ИБП - классная штука. Легко регулировать и напряжение и ток защиты ( очень полезно при эксплуатации композитных УНЧ - для подстраховки). Выглядит такой ИБП примерно так (платы в центре). Такие ИБП легко форсировать (увеличивать мощность работы). С форсированной платы 36В 9 А можно снимать до 450-500 Вт импульсной мощности до срабатывания защиты. Соответственно, двух полярный ИБП получается под 900-1000 Вт.



[NEULO]

Переходи на ИБП - классная штука. Легко регулировать и напряжение и ток защиты ( очень полезно при эксплуатации композитных УНЧ - для подстраховки). Выглядит такой ИБП примерно так (платы в центре). Такие ИБП легко форсировать (увеличивать мощность работы). С форсированной платы 36В 9 А можно снимать до 450-500 Вт импульсной мощности до срабатывания защиты. Соответственно, двух полярный ИБП получается под 900-1000 Вт.


Посмотреть вложение 188002

ты там в проводках не путаешься?)



[СМЕРШ]

Зачем греть комнату и жечь электричество, если слушаешь 100х2 Вт УНЧ в А классе при мощностях порядка 1-3 Вт?

ВВС-2011 работает в двухтактном(! что линейнее однотакта) А-классе до 2,5 Вт, СЛ - до 5 Вт.
Нахрена делать ДВА усилителя там, где достаточно одного?



[Сталкер001]

ВВС-2011 работает в А-классе до 2,5 Вт, СЛ - до 5 Вт.
Нахрена делать ДВА усилителя там, где достаточно одного?

А зачем при этом на ВК подавать +-50-60В, если достаточно +-15В?



[СМЕРШ]

ты там в проводках не путаешься?)

Смотри, фишка: уползли в свои тёмные норы тупорылые солнечные люди с рукопожатными лицами и сразу в теме мир и благодать.



[СМЕРШ]

А зачем при этом на ВК подавать +-50-60В

А мне не жалко.



[Сталкер001]

ты там в проводках не путаешься?)

Фотка сделана в процессе сборки в конце так получилось. Надо было делать переключение на реле, а не на мощных переключателях повышающих и понижающих блоков. Было бы более компактно.



[Сталкер001]

А мне не жалко.

В 10 раз можно снизить потребляемую УНЧ мощность и не включать вентиляторы.



[СМЕРШ]

В 10 раз можно снизить потребляемую УНЧ мощность

Вопрос, куда девать сэкономленные деньги? Всё ж есть.



[СМЕРШ]

Надо было делать

Я выпал в обморок. Платы усилителей и рядом - импульсные трансформаторы.



[Сталкер001]

Я выпал в обморок. Платы усилителей и рядом - импульсные трансформаторы.

Вплотную к трансформанту не ставь входные узлы УНЧ и регулятор громкости и все будет в порядке. А проверка простая - нужно подвигать платы ИБ к корпусе усилителя и посмотреть на шумовую полку УНЧ. Заодно увидим и земляные петли.



[Сталкер001]

Вопрос, куда девать сэкономленные деньги? Всё ж есть.

На благотворительность потрать!



[Тополя Олександр]

Остывает он на больших мощностях и на работе в вентиляторах не нуждается - только на простое.

Ну и о какком хаенде речь? Когда, чем тише музыка, тем громче тарахтит вентилятор!



[Тополя Олександр]

Переходи на ИБП - классная штука.

Вы, сначала, меандр на нагрузке покажите.... 20Гц/20кГц.



[Сталкер001]

Вы, сначала, меандр на нагрузке покажите.... 20Гц/20кГц.

Выбирайте любой.



[Тополя Олександр]

Выбирайте любой.

20Гц?



[Сталкер001]

20Гц?

Это у правильно настроенной и включенной 7494 и 7293 при уровне выходного сигнала от 2 до 8 или12В ( уже точно не помню) на 4 Ом.
От 3,5 до 10,4В



[decoder]

Вплотную к трансформанту не ставь входные узлы УНЧ и регулятор громкости и все будет в порядке. А проверка простая - нужно подвигать платы ИБ к корпусе усилителя и посмотреть на шумовую полку УНЧ. Заодно увидим и земляные петли.

В твоём корпусе подвигать на 5 мм равносильно КЗ а не уменьшению помех !



[Сталкер001]

В твоём корпусе подвигать на 5 мм равносильно КЗ а не уменьшению помех !

Я имел в виду большой корпус УНЧ. Обычно там, есть свободное место, можно сориентировать так ИБП чтобы они давали минимум помех.



[decoder]

Я имел в виду большой корпус УНЧ. Обычно там, есть свободное место, можно сориентировать так ИБП чтобы они давали минимум помех.

Так и в большом корпусе поставь нормальные радиаторы вместо нескольких вентиляторов с их питаловом и автоматикой которая может отказать в любой момент !



[Сталкер001]

Прекращай издеваться над собой.

Это же не на продажу делалось - на уровне макета, просто послушать и возможно, что забыть на века или разобрать и собрать там что-то более интересное...



[Сталкер001]

Так и в большом корпусе поставь нормальные радиаторы вместо нескольких вентиляторов с их питаловом и автоматикой которая может отказать в любой момент !

Если УНЧ, это класс А, то радиаторы получаются гигантскими. Всё я это уже просек еще 30-40 лет назад. Я для такого проекта, о котором ты говоришь (без вентиляторов) даже прикупил алюминиевую радиаторную батарею со скидкой - за 2300 руб. Она способна рассеивать постоянной мощности до 600 Вт от горячей воды, а от УНЧ до 2х200Вт в А классе или до 2000-4000 Вт в импульсах в АВ классе УНЧ.



[decoder]

Сдури можно прикупить батареи отопления и попутно сломать ещё кое что при их монтаже .



[Сталкер001]

Сдури можно прикупить батареи отопления и попутно сломать ещё кое что при их монтаже .

Я тоже склоняюсь к мысли - распилить её пополам нах... от греха!

Но если без шуток, то там есть отверстия для подачи воды. В них можно вставить вентиляторы 4 см. и тогда можно будет качать мощу хоть до 3-5 кВт. А эти вентиляторы работают бесшумно (лишь бы батарея не превратилась в орган (не путать с пенисом)))!



[СМЕРШ]

Я для такого проекта, о котором ты говоришь ( без вентиляторов) даже прикупил алюминиевую радиаторную батарею

Наш человек, не будем его больше ругать. Вот Бокарев - гадаль.



[Sergei_S]

Витя, а он схемы хером на заборе рисует?

Владимир,а вы на новом аудиопортале тоже так общаетесь?



[СМЕРШ]

Владимир,а вы на новом аудиопортале

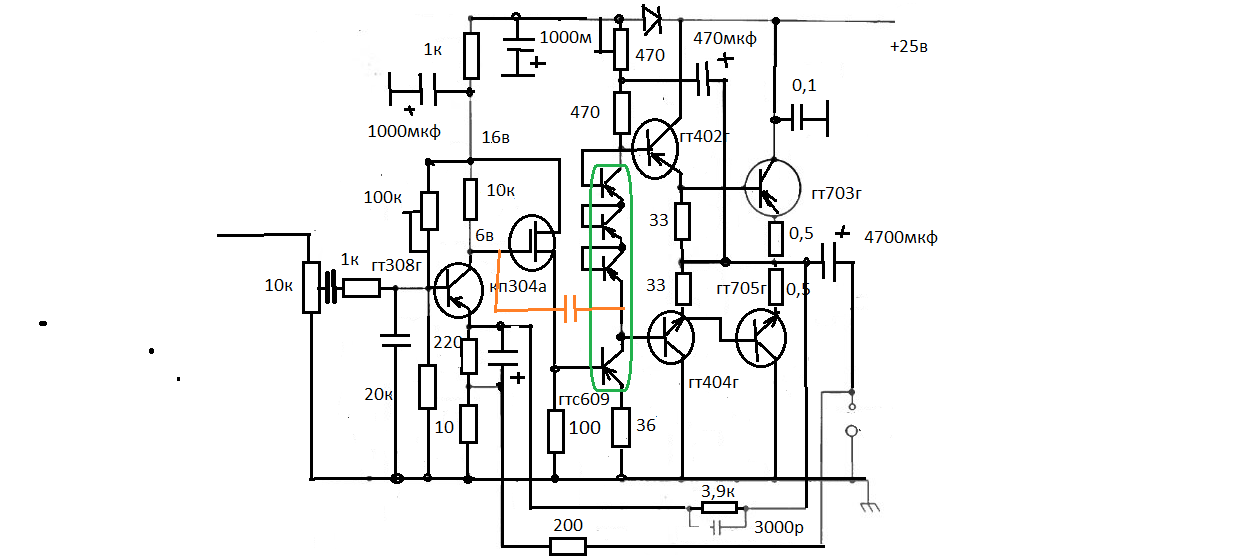

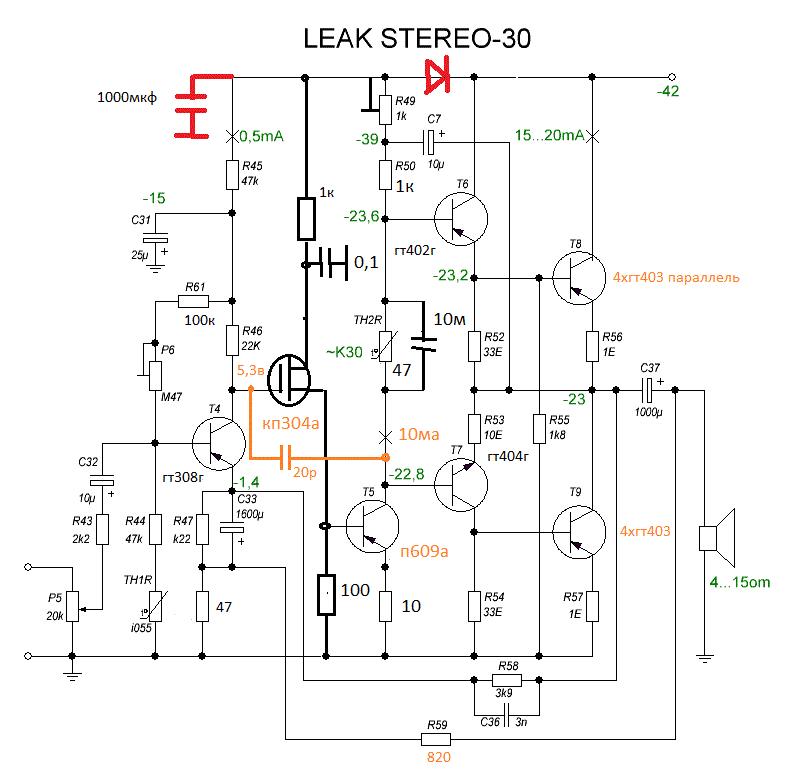

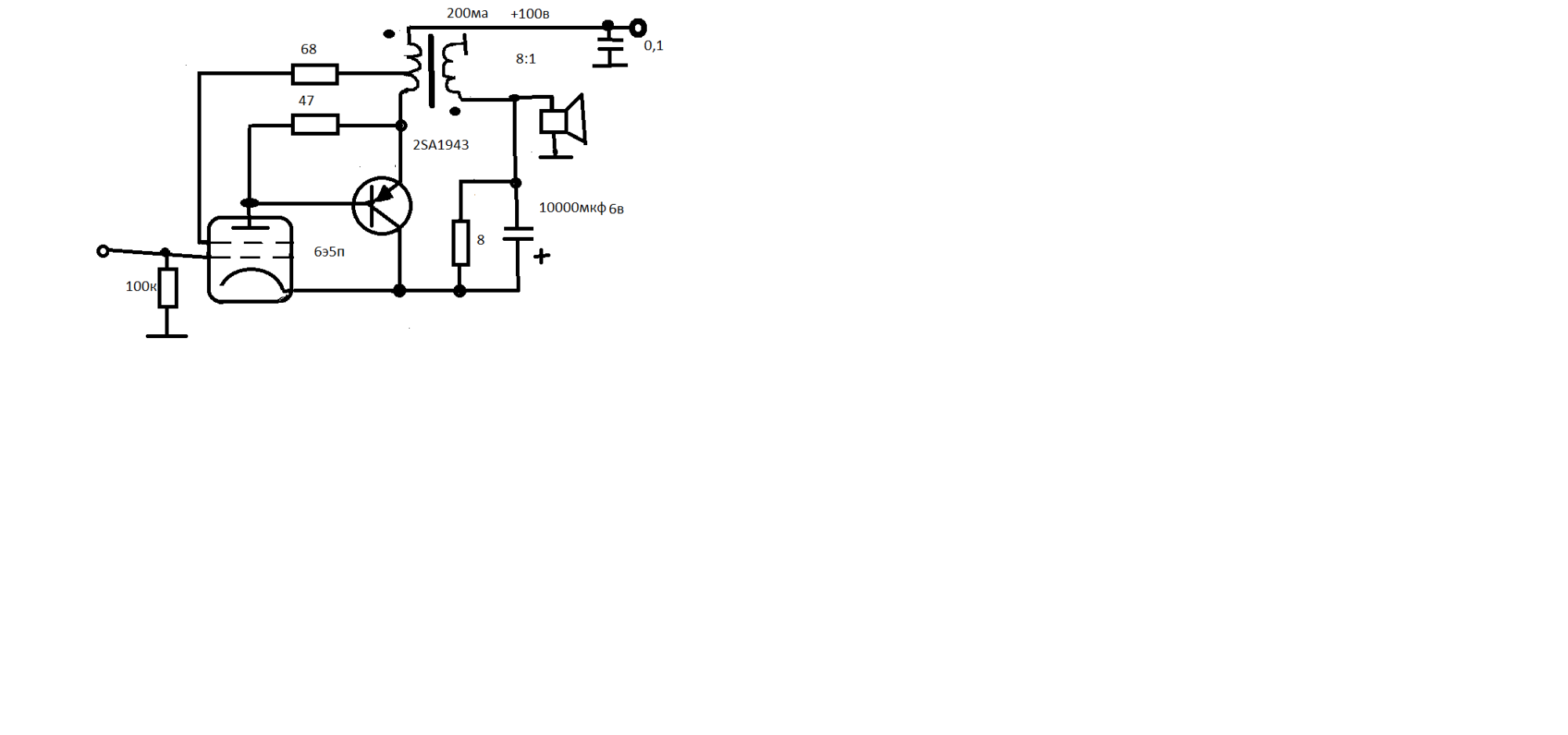

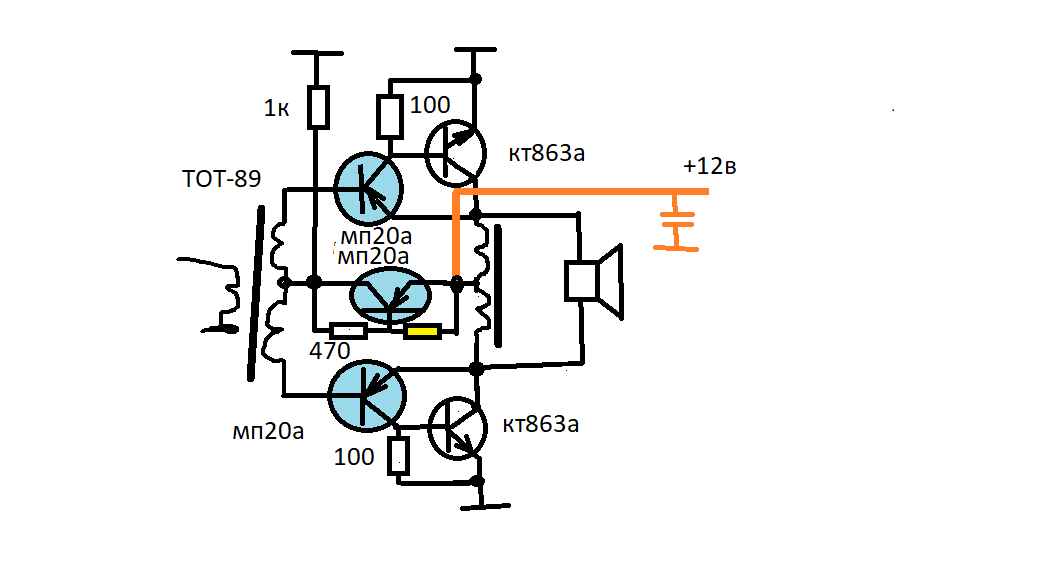

Я выложил бокаревские схемы на Новом аудиопортале, так меня на 3 месяца забанили, чтобы хером схем не рисовал.
Тут пока можно.

Я не переворачивал.

Я ничего не гнул.



[decoder]

Я тоже склоняюсь к мысли - распилить её пополам нах... от греха!

Сдай их лучше сразу в цветмет а то пока распилишь то без пальцев останешься
