Ультралинейный винил-корректор на композитных усилителях.

[Николай Сухов]

Хочу показать какие искажения дают керамические, бескорпусные конденсаторы ( 0,22 мкФ на входе различных усилителей - фонокорректра и допустим УНЧ).

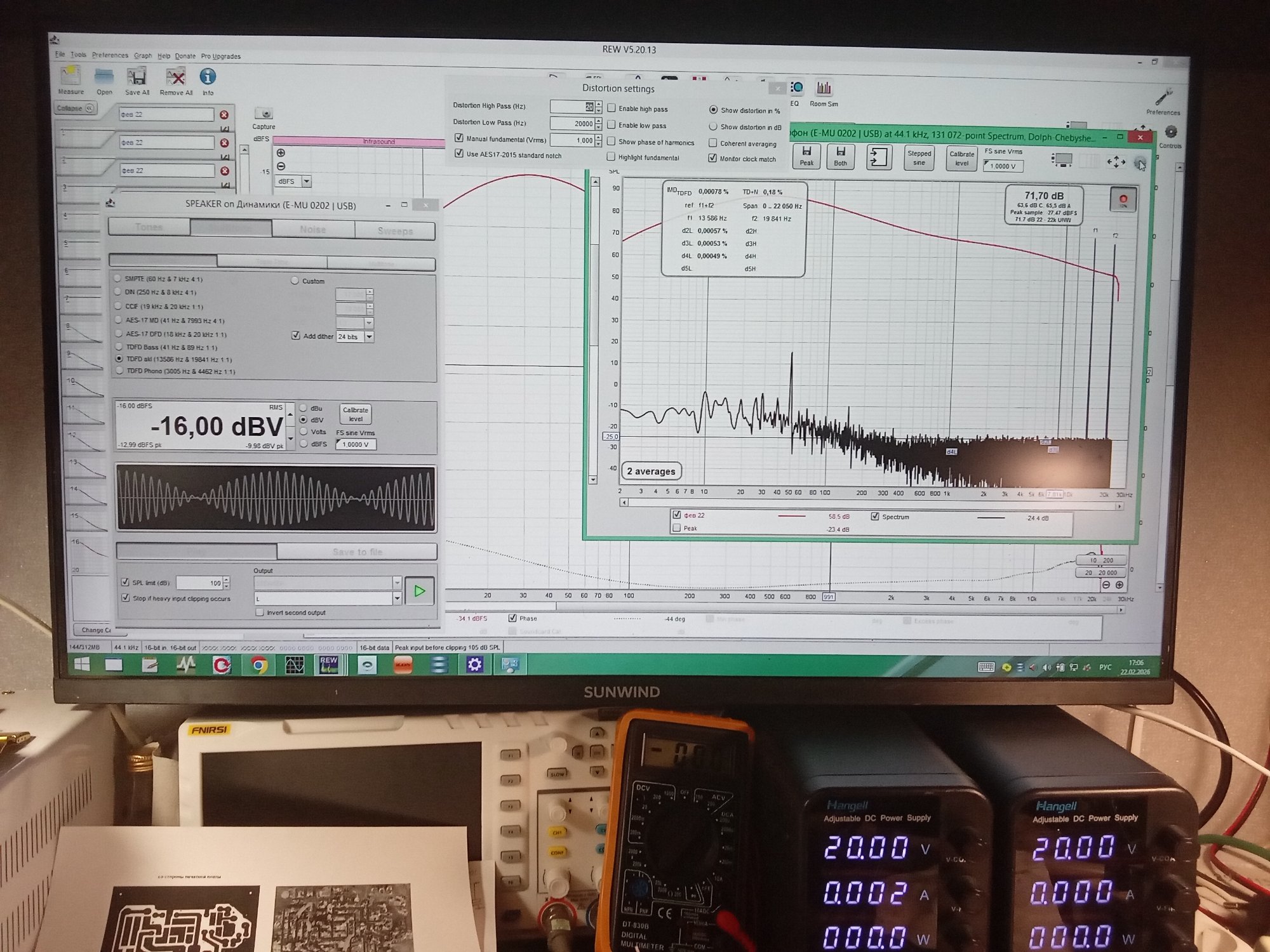

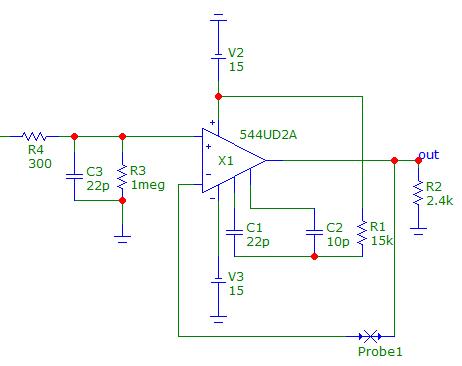

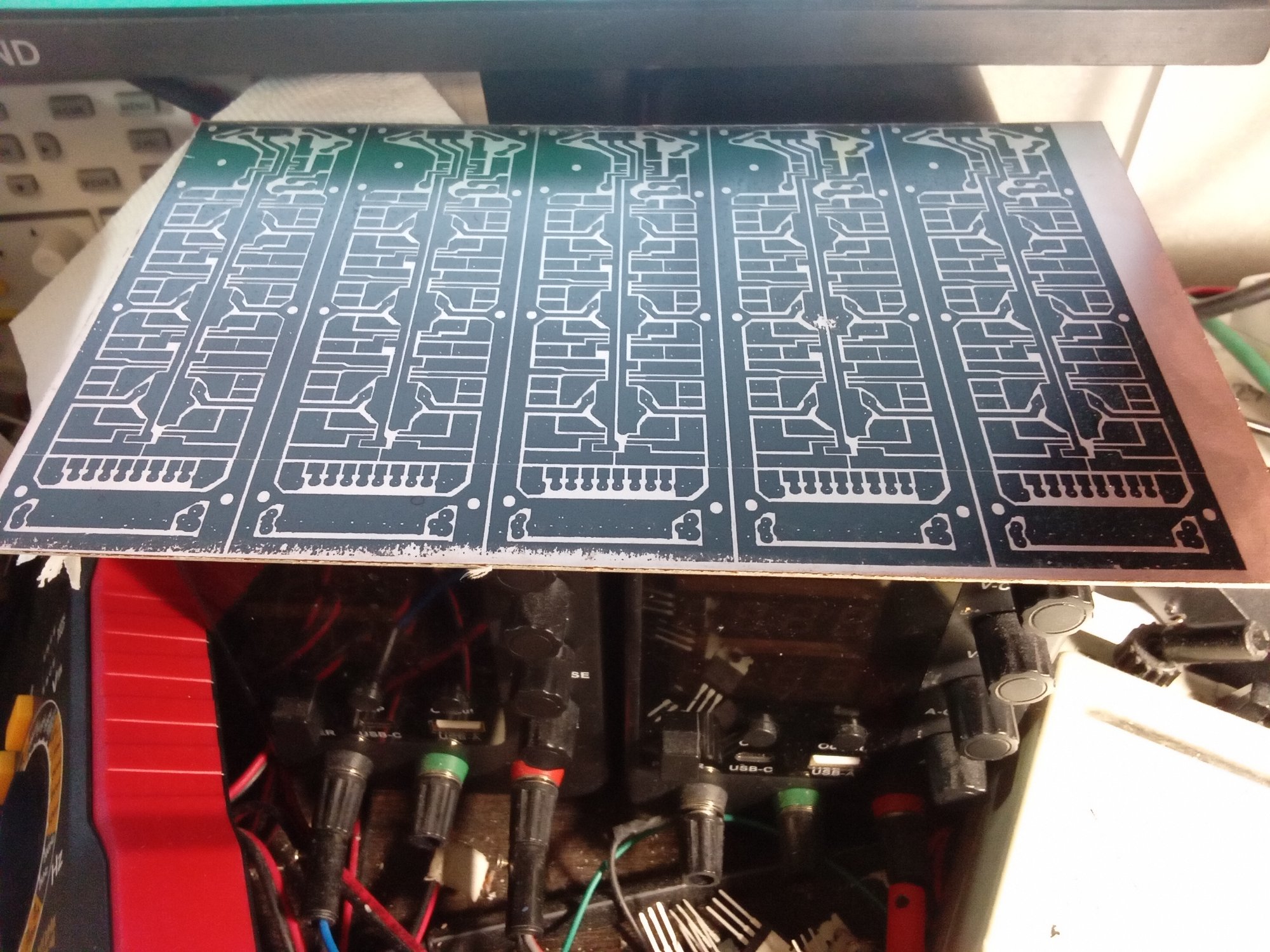

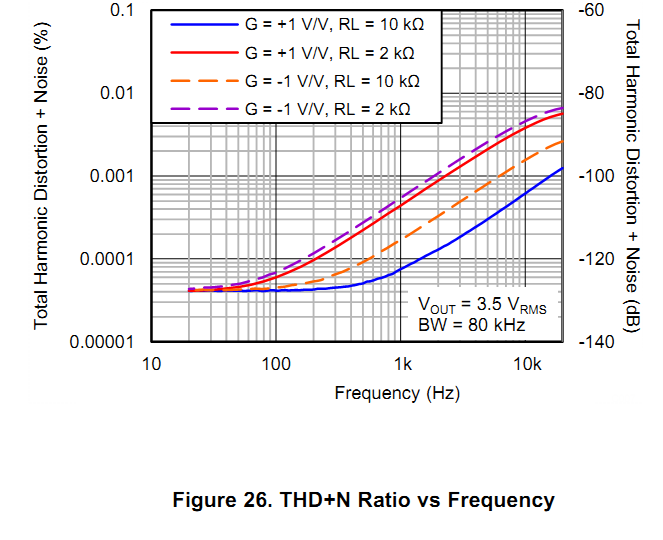

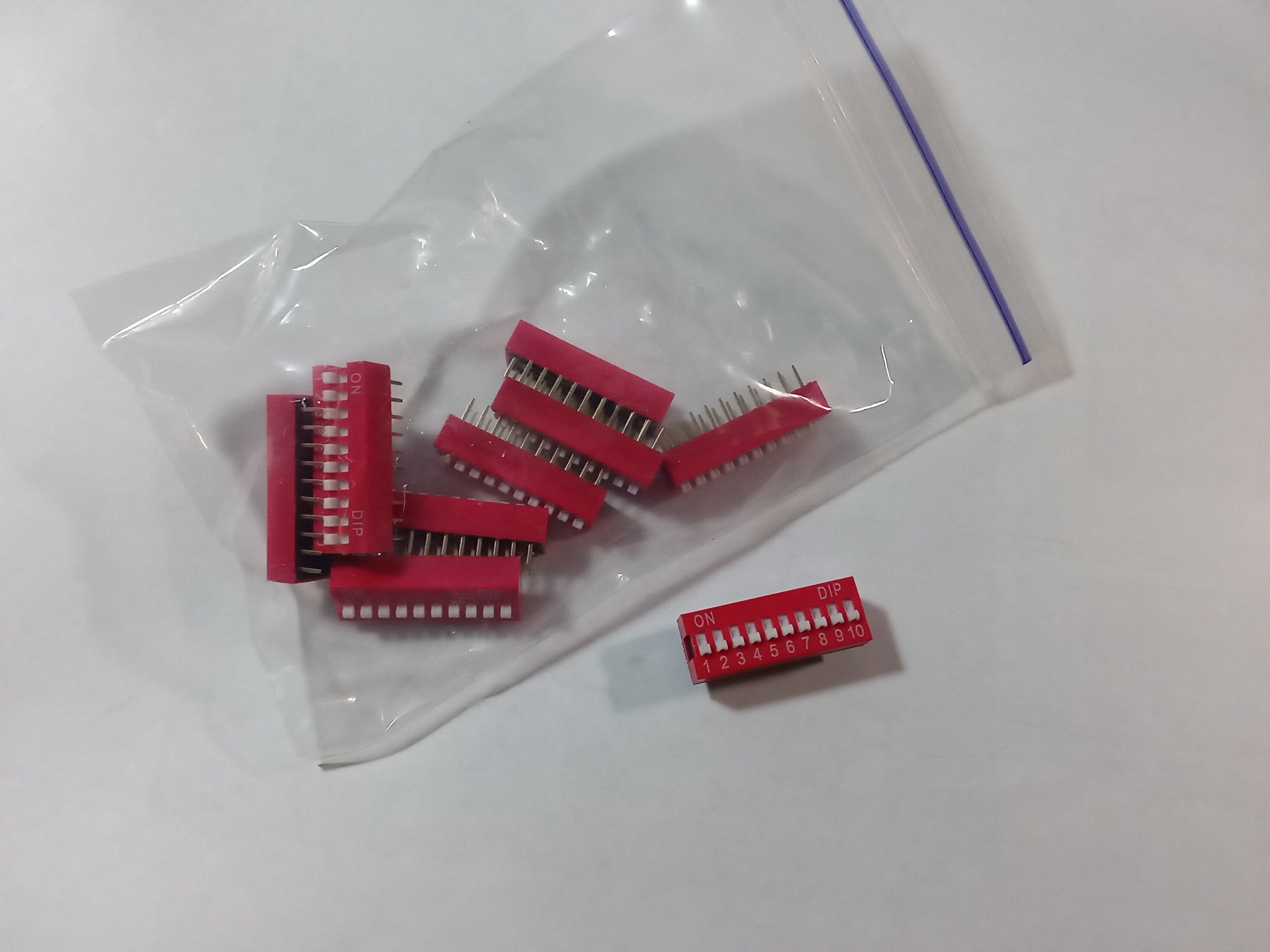

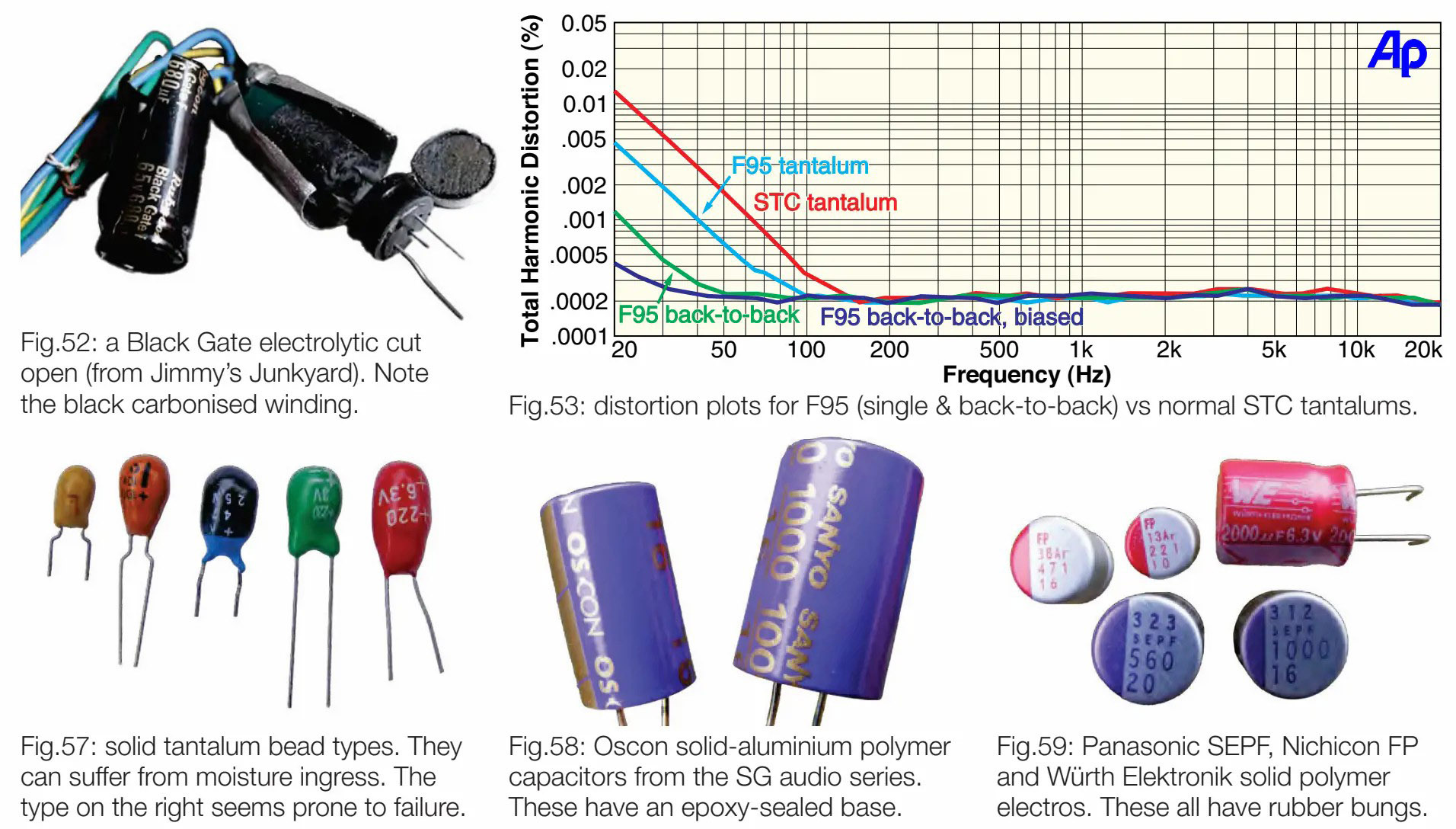

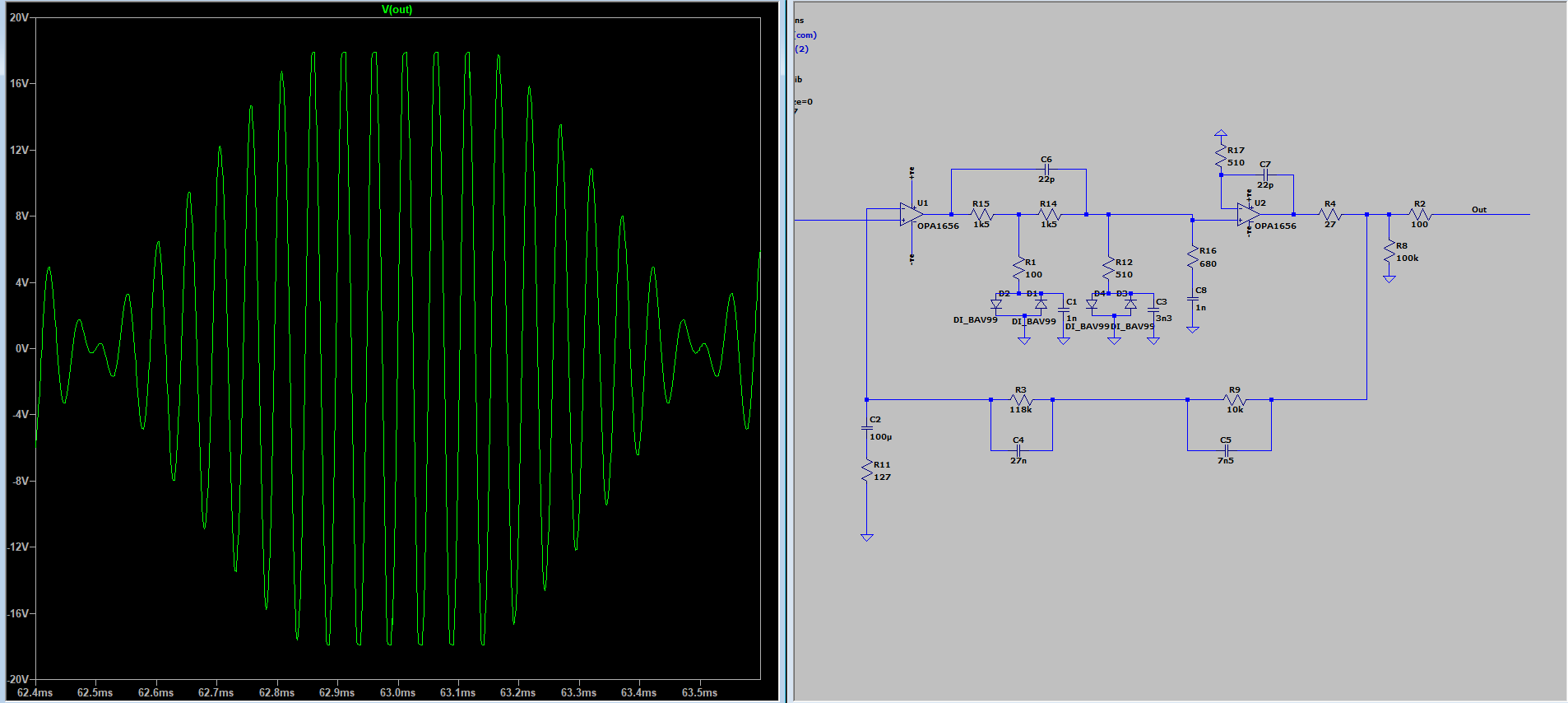

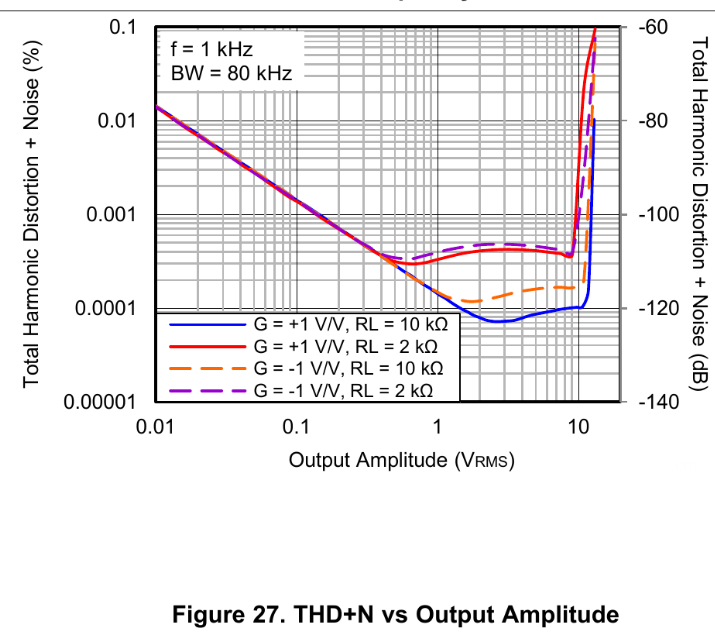

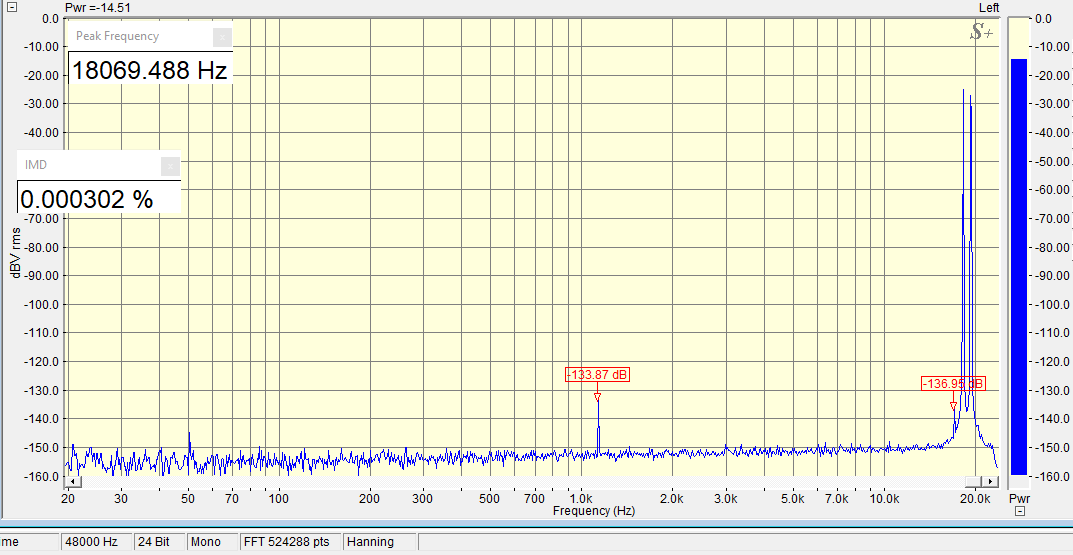

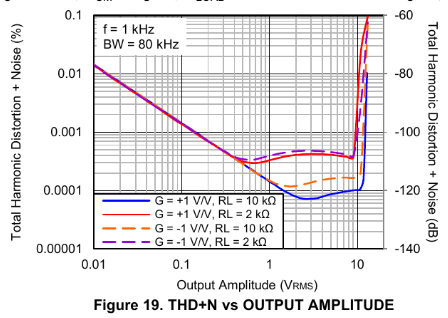

Это у вас керамика X7R X5R или не дай бог Y5 Z5. Для наших целей из керамики годидзе только C0G. И еще схемотехнический хинт - последовательно с кондером прикручивать последовательно резистор значительного сопротивления (как R18 R19 в первом аттаче ) , типа не менее нескольких килоом. Тогда клир будет незначительным, как во втором аттаче, с C0G керамикой, как в третьем аттаче. А вообще у меня по поводу искажений конденсаторов в прошлом году было аж 2 больших публикации "Конь-денсаторы для Hi-Fi" [ https://www.patreon.com/posts/kon-densatory-hi-122028742 ] [ https://www.patreon.com/posts/kon-densatory-2-145269749 ], там больше полсотни рисунков-скриншотов [ https://c10.patreonusercontent.com/4/patreon-media/p/post/145269749/853440f50f8b4579ab16b07987c068b3/eyJxIjoxMDAsIndlYnAiOjB9/1.jpg?token-hash=kXfVi3Q-cNGQelo1rcf6H1TpqVHQuQoXLivJCgQybAU=&token-time=1773187200 ] , после которых 100% ознакомившихся бегут выбрасывать все разделительные электролиты. И вам в этом же желаю удачи!



[Сталкер001]

Это у вас керамика X7R X5R или не дай бог Y5 Z5. Для наших целей из керамики годидзе только C0G. И еще схемотехнический хинт - последовательно с кондером прикручивать последовательно резистор значительного сопротивления (как R18 R19 в первом аттаче ) , типа не менее нескольких килоом. Тогда клир будет незначительным, как во втором аттаче. А вообще у меня по поводу искажений конденсаторов в прошлом году было аж 2 больших публикации "Конь-денсаторы для Hi-Fi" [ https://www.patreon.com/posts/kon-densatory-hi-122028742 ] [ https://www.patreon.com/posts/kon-densatory-2-145269749 ], там больше полсотни рисунков-скриншотов [ https://c10.patreonusercontent.com/4/patreon-media/p/post/145269749/853440f50f8b4579ab16b07987c068b3/eyJxIjoxMDAsIndlYnAiOjB9/1.jpg?token-hash=kXfVi3Q-cNGQelo1rcf6H1TpqVHQuQoXLivJCgQybAU=&token-time=1773187200 ] , после которых 100% ознакомившихся бегут выбрасывать все разделительные электролиты. И вам в этом же желаю удачи!

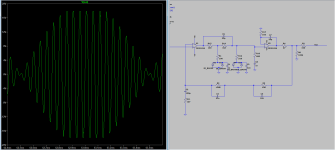

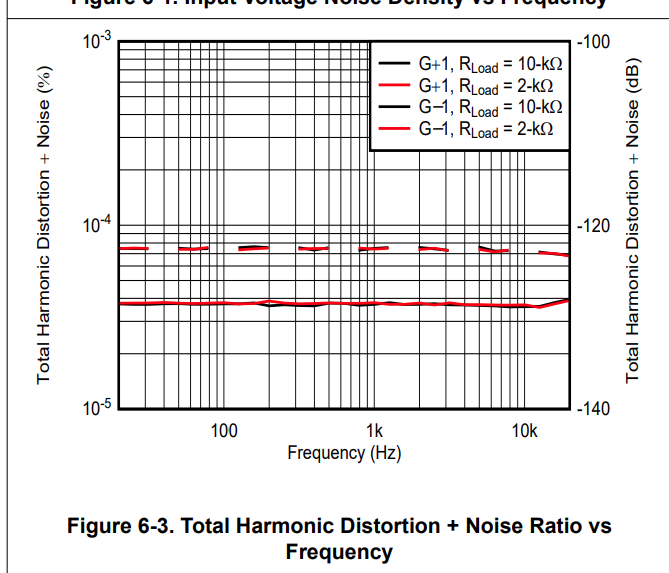

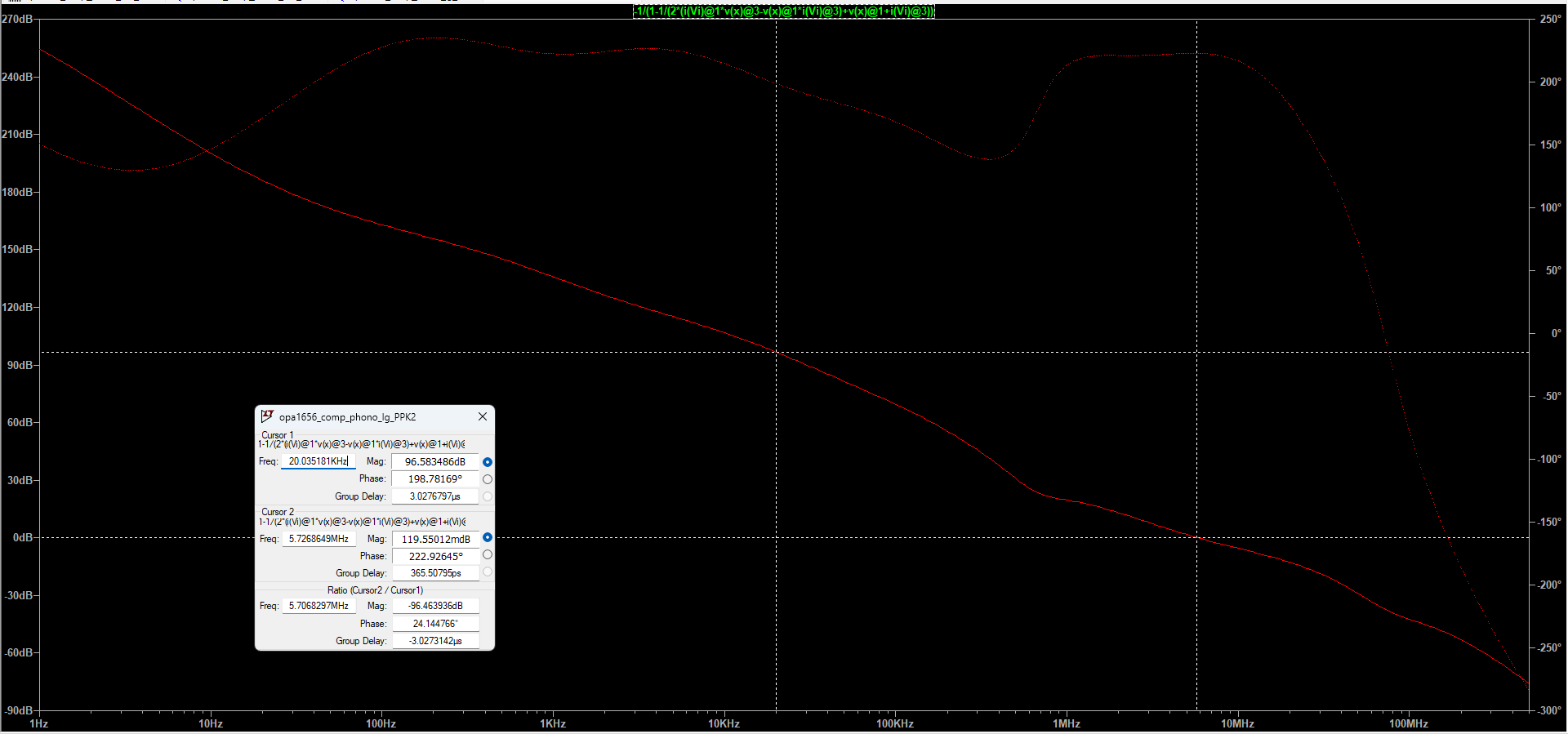

Вы наконец-то догадались вместо ссылок и долгих дискуссий, просто показать пару графиков и спектрограмм.

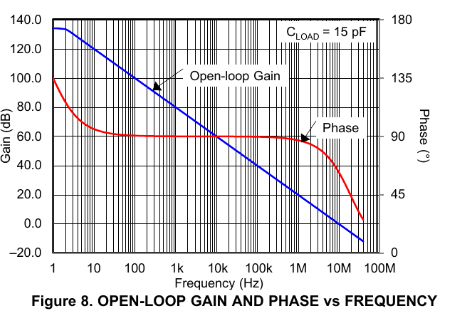

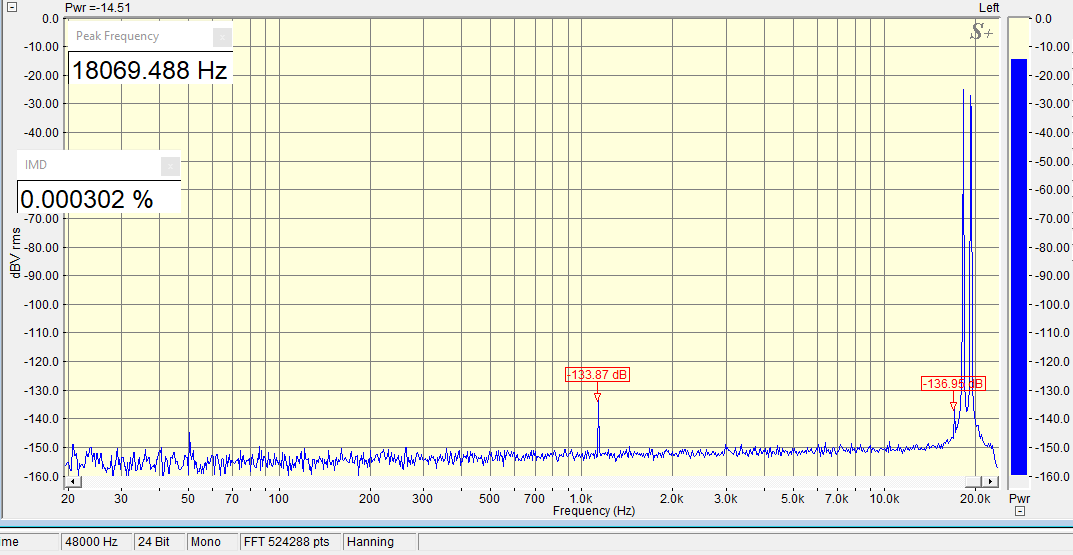

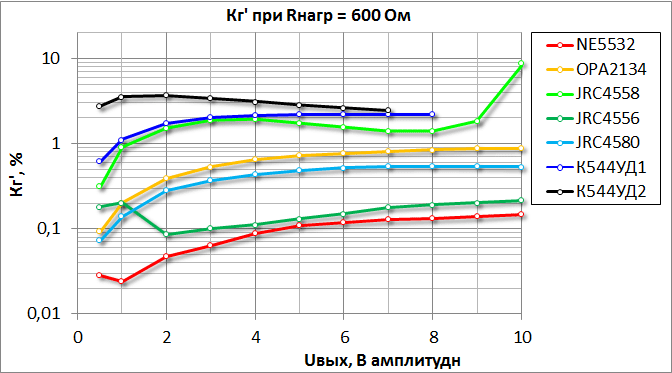

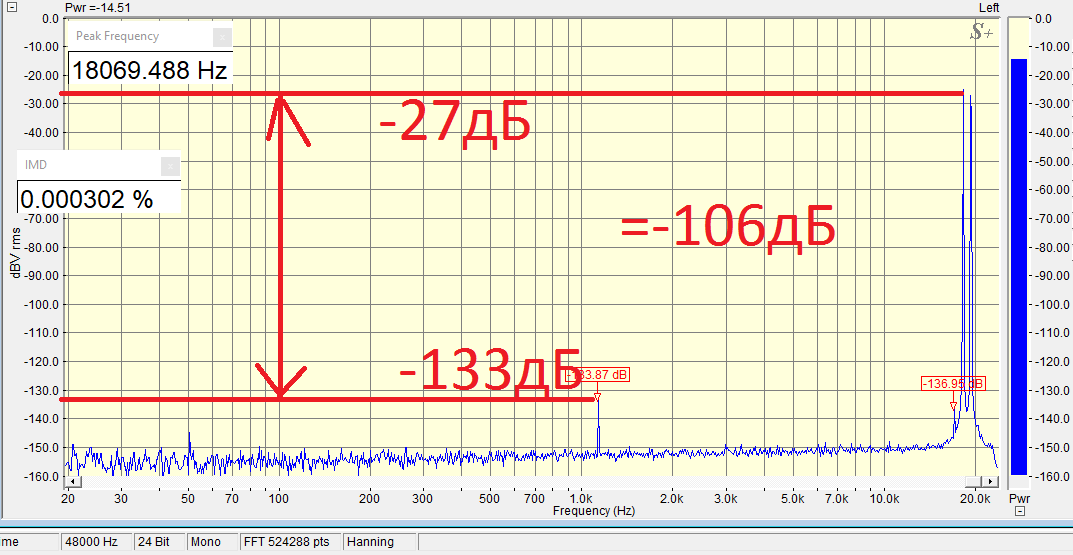

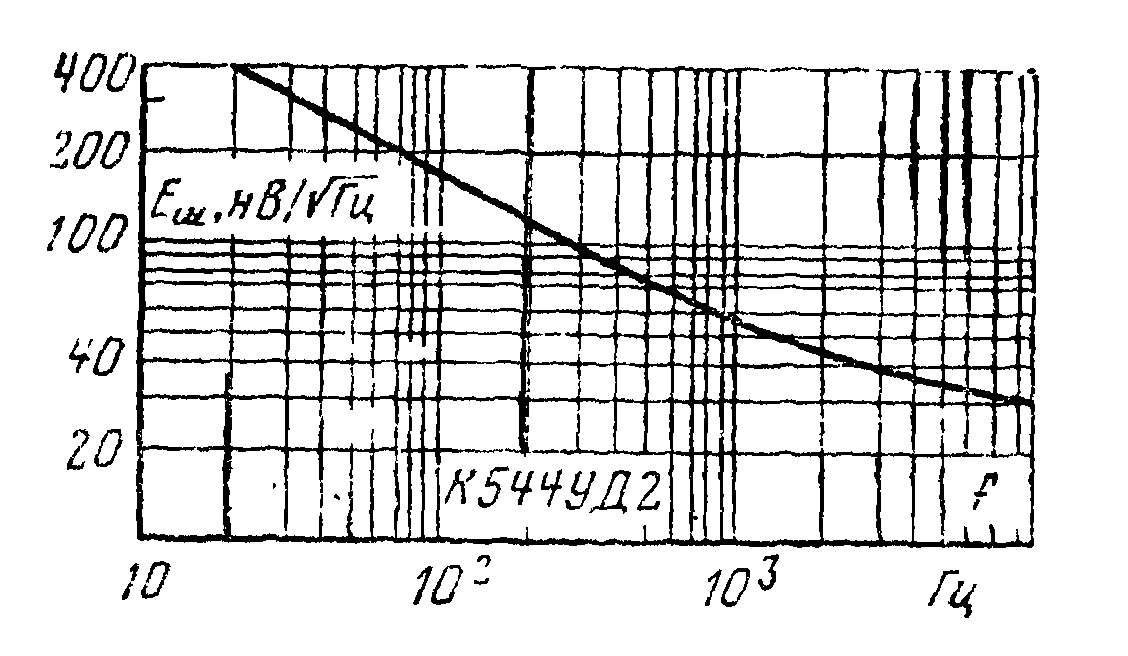

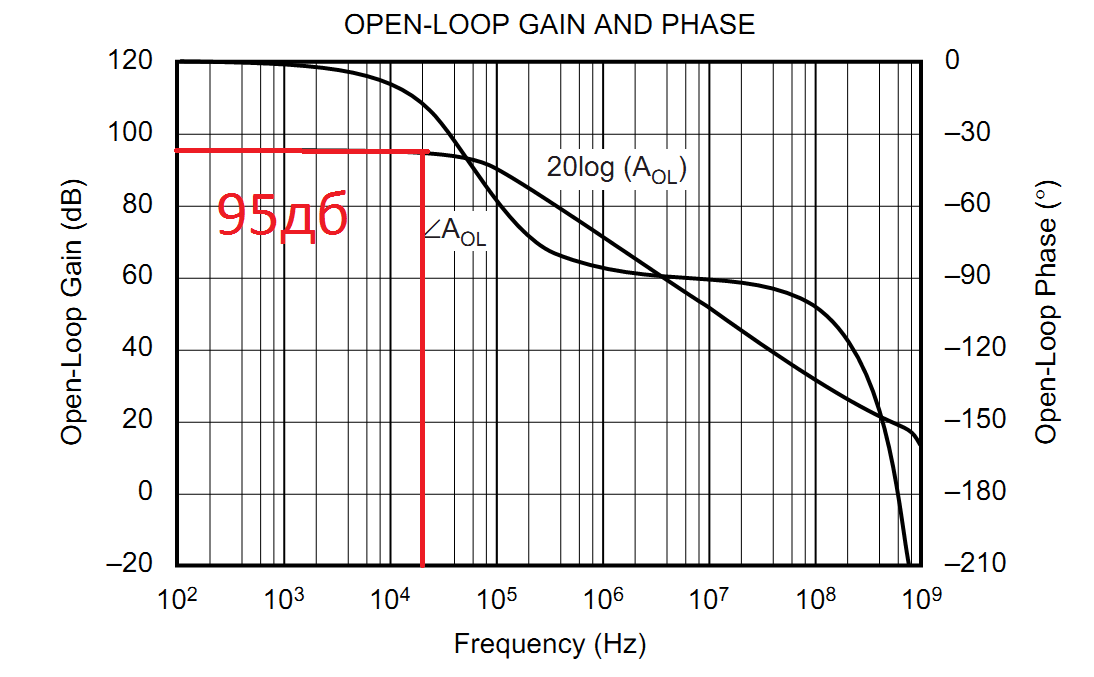

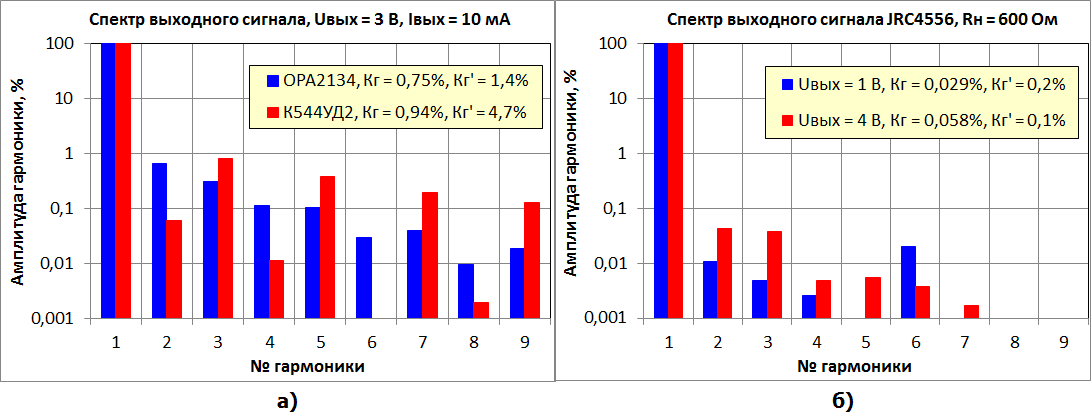

Но, возвращаясь к моим предыдущим графикам - в вашем графике искажения на уровне с.ш порядка 60 дБ. а на моих графиках этих сигналов с таким д.д аж 1200 гармоник.

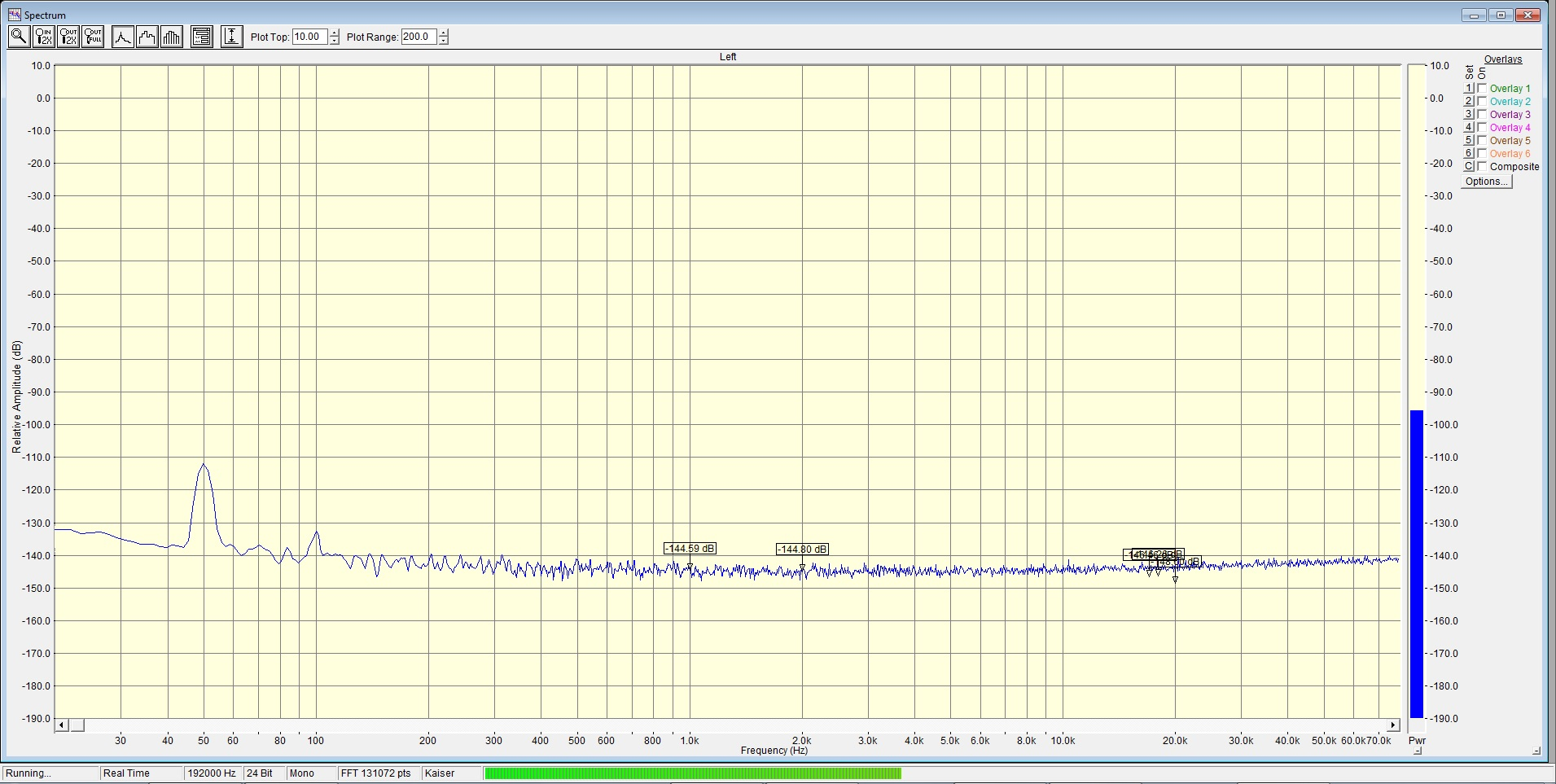

Правильно, в моем варианте уже сразу, формально -60 дБ по искажениям хотя бы по уровню шумовой полки. Карта уже не измеряет и тут нельзя точно сказать сколько выигрыша в искажениях из этих 60 дБ - 40 или 20 дБ.

Я это к чему - если вы начнете повышать уровень сигнала ( да еще и с широким спектром как в моем примере - импульсного сигнала), то и искажения начнут расти.

Ну, хорошо, если устали - приходите завтра с новыми идеями, формулами и графиками...
