35ГДН-1-8 (25ГД-26Б)

[АШ]

Господин Клячин, прежде чем отправить мне эти файлы взял обещание, что ни с кем не буду делиться. Видимо предвидел эти вопросы.

Вот надо было выполнять обещание и не делиться.



[Марков Николай]

Господин Клячин, прежде чем отправить мне эти файлы взял обещание, что ни с кем не буду делиться. Видимо предвидел эти вопросы.

А мы не видели!!!
(Но лучше бы, если бы вопросы не возникали)



[Просто Коля]

А может быть это просто склероз. Знаете как в анекдоте: "Пленный в камере после допроса сплевывает зубы и думает: "Склероз - это оказывается очень больно."



[LDS]

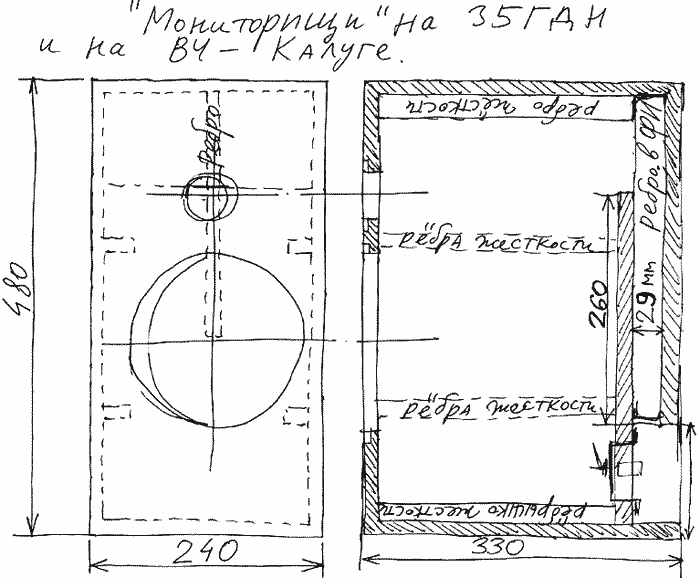

Мониторищи.
Увеличить размеры только высоту до 55 см и ширину до 27 см.
При этом надо сохранить площадь сечения и длину фазоинвертора.
Длину – просто сохранить (260мм).
Так как ширина просвета трубы ФИ увеличилась в (270 – 32 = 238мм)/(240 – 32 = 208) = 1,144 раза, то зазор трубы ФИ надо соответственно уменьшить в 1,144 раза, то есть – до 29мм/1,144 = 25мм.
Это из моей переписки с Александром Клячиным лет 15 назад. Чертеж корпуса сейчас поищу.
Посмотреть вложение 9025

Посмотреть вложение 9026

По корпусу вопросов нет, нормальный корпус.

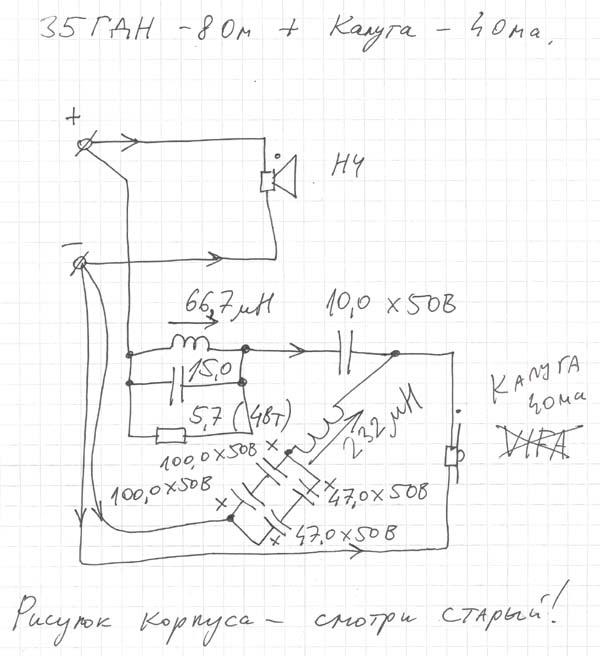

Кстати я верно подумал чей это чертеж, да и схема фильтра так же подсказывает.
Еще не собирали?



[KSV]

Не понял, в чем кайф включения 35ГДН напролом с одновременным давлением прыщиков в ВЧ звене?

Кайф только в "поддержке" советско-российского производителя или в употреблении того что лежало в чулане. При всём моём патриотизме и желании чтобы стало "Российское - значит отличное!", действительность иная.
Поэтому я зачеркну на схеме фильтров Калуга и подчеркну Vifa. Подключение 35ГДН совсем без фильтров тоже не лучшее решение, скорее всего это желание отпустить 35ГДН как можно выше. Безусловно, работать будет, но наверняка не лучшим образом.
Я за "гибридный" подход. Это значит - берём удачный советский динамик ( и это скорее всего будет НЧ-СЧ т. к. с пищалками положение дел было неважное) и добавляем к нему хороший бюджетный забугорный динамик-пищалку СЧ-ВЧ.
Пусть ему поикается, но Бокарёв именно так и поступает, это рациональное решение вопроса.
Как раз сейчас у меня работает пара 15ГД-17 + Visaton TW-70. Пара подходящая по цене и качеству, простые фильтры второго порядка, звук нравится, и мне безразлично, что они из разных стран и веков, важен результат.



[Иван Медведев]

Посмотрел дату переписки-2003. А тогда особого выбора не было.



[АШ]

берём удачный советский динамик ( и это скорее всего будет НЧ-СЧ т. к. с пищалками положение дел было неважное) и добавляем к нему хороший бюджетный забугорный динамик-пищалку СЧ-ВЧ.

НЧ советские все либо хорошие, либо очень недурные, их можно использовать абсолютно смело.
А вот со средниками - беда. Хороший средник лишь один - 30ГДС-1-8. Остальным нужны костыли.
(хотя умеючи можно и 15ГД-11 победить, что и сделал А. Бокарёв). А пищалки ВСЕ требуют переделок из-за низкой культуры труда на наших заводах. Если их переделывать, то можно применять. Процент относительно "хороших" пищал (то есть применимых без переделки) из, скажем, 10ГД-35 по моему опыту - 15-20%, то есть один из пяти-шести. Но опять же они все на полосу не ниже 5 кгц.



[LDS]

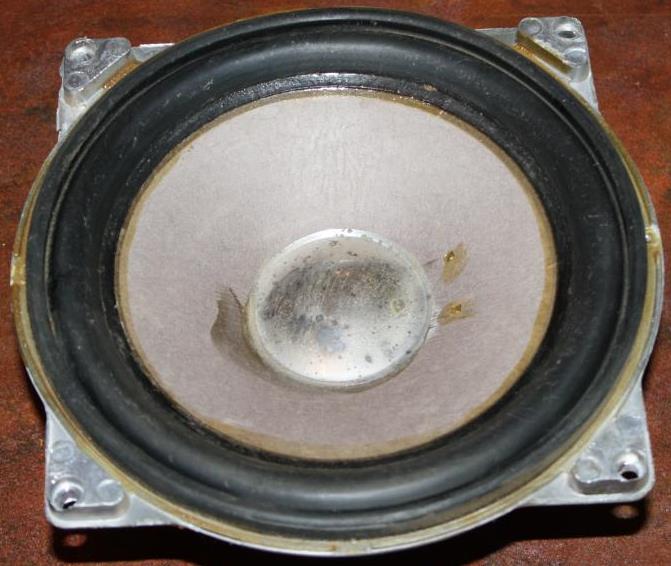

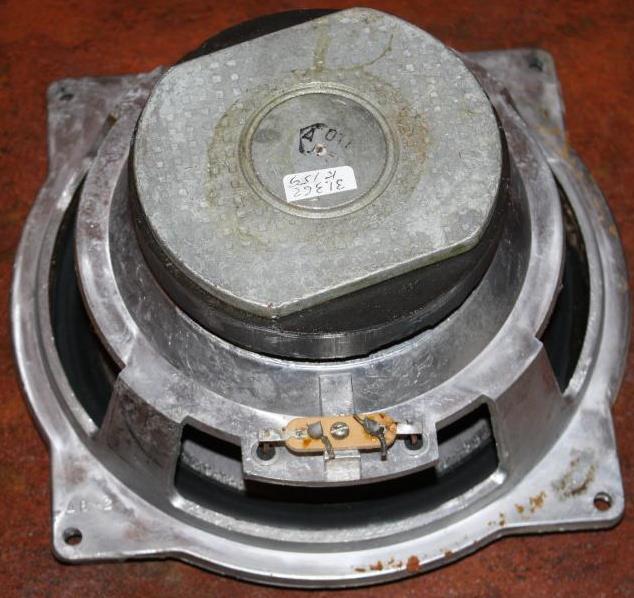

35гдн-1-8 с блестящим пыльником:



[ДимБол]

35гдн-1-8 с блестящим пыльником:
Посмотреть вложение 10859Посмотреть вложение 10860

Кто нибудь мерял такие, интересно?



[LDS]

Кто нибудь мерял такие, интересно?

У меня такие НЧ стоят в Веге http://ldsound.ru/25-as-109-2-vega/ те что с блестящими мои АС. Ничего плохого сказать не могу. Не мерял.



[ДимБол]

У меня такие НЧ стоят в Веге http://ldsound.ru/25-as-109-2-vega/ те что с блестящими мои АС. Ничего плохого сказать не могу. Не мерял.

Помню А. Б. упоминал как то, вскользь про них. Что мол, неплохо себя показали. У меня ведь тоже лежат, ждут применения.



[MacSys]

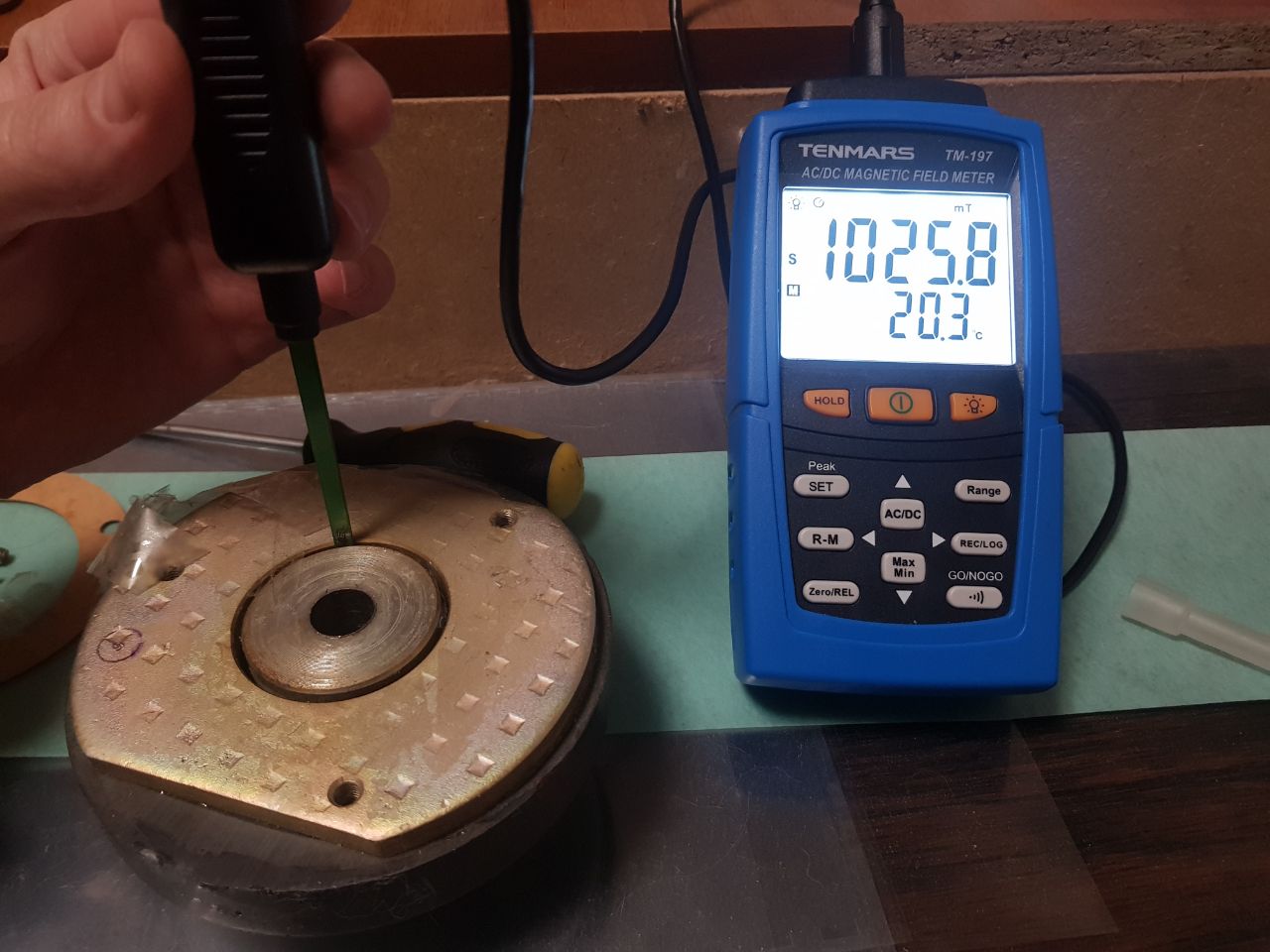

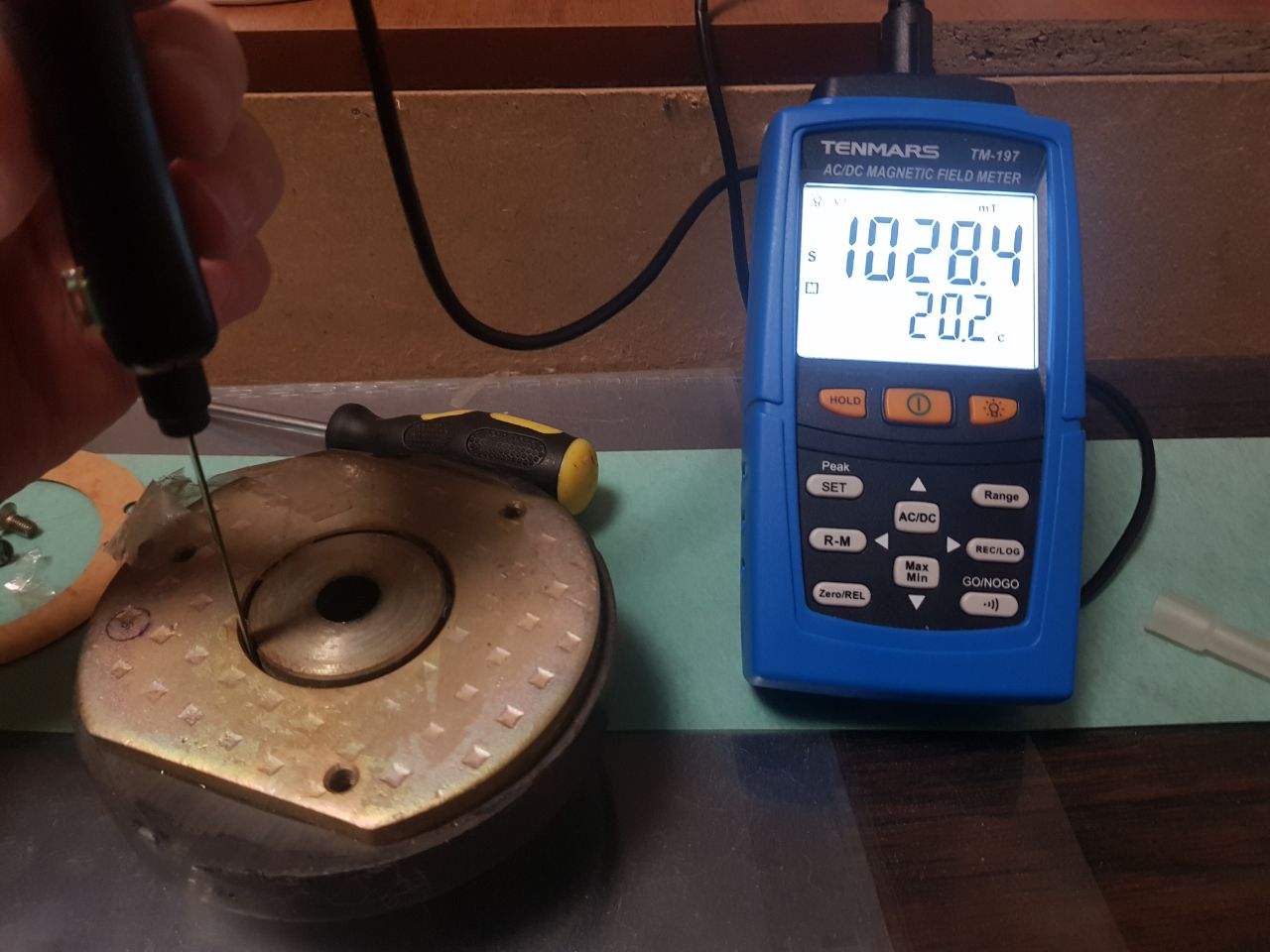

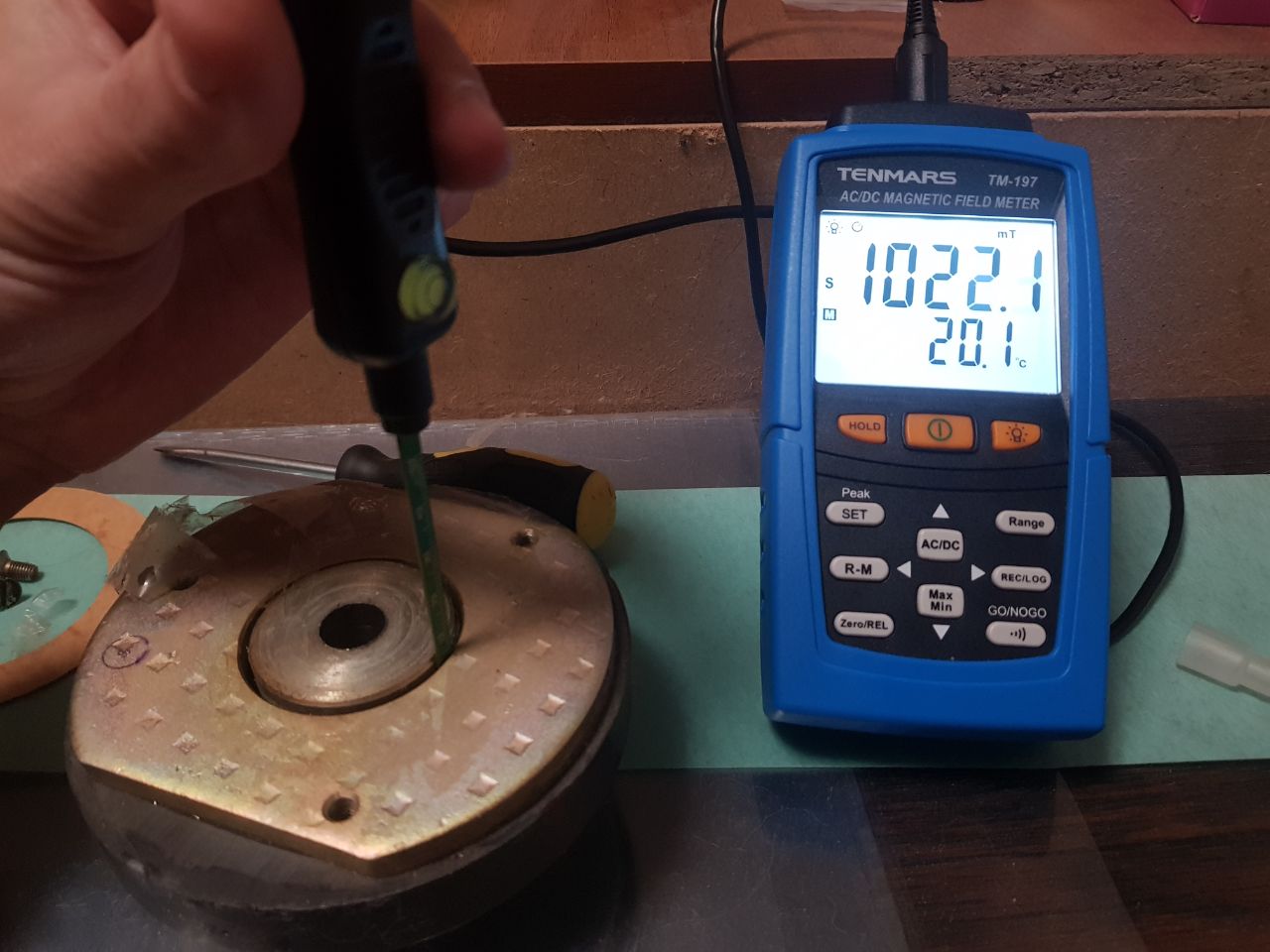

Измерил индукцию в зазоре магнитной цепи от головки 35ГДН-1-8 (отверстие в керне сверлил более 10 лет назад)



[Meshin]

Какой диаметр отверстия?



[MacSys]

10мм

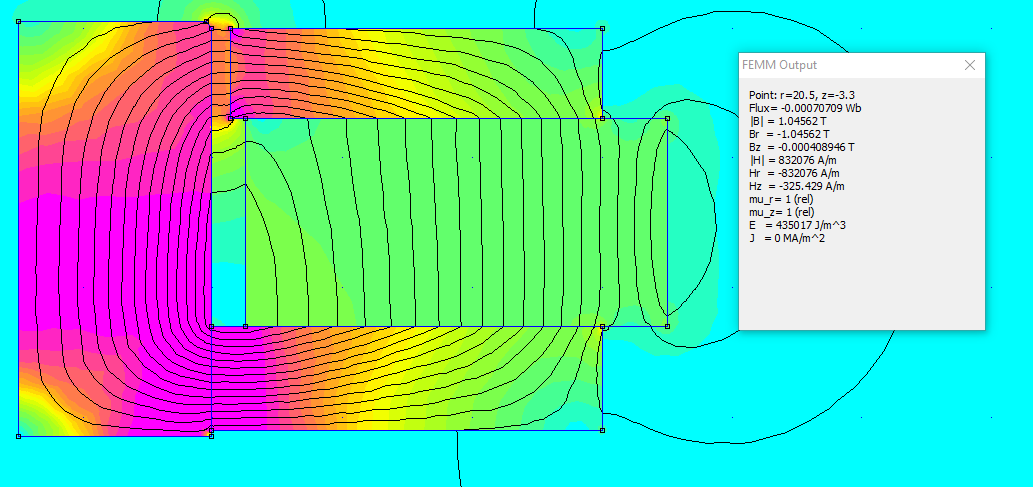

Модель FEMM даже даёт схожие результаты, с учетом идеализированных данных, индукция 1.045, что даже очень близко к реальным



[Комелев Константин]

10мм

Модель FEMM даже даёт схожие результаты, с учетом идеализированных данных, индукция 1.045, что даже очень близко к реальным
Посмотреть вложение 77595

Наконец-то анафема с FEMM снята!
На родном динамике флянцы изготовлены с вырубленной, более узкой полосы, Вы в программе это как-то учитывали или нет? Я вот не приложу ума как это делать со всякими криворадиусными деталями.



[MacSys]

Вы в программе это как-то учитывали или нет?

Нет, и пока не вижу такой надобности, хотя вопрос интересный.



[LDS]

Измерил индукцию в зазоре магнитной цепи от головки 35ГДН-1-8 (отверстие в керне сверлил более 10 лет назад)
Посмотреть вложение 77585Посмотреть вложение 77586Посмотреть вложение 77587

Я как то про отверстие и забыл.
А что фем скажет если отверстия не будет?



[MacSys]

А что фем скажет если отверстия не будет?



[LDS]

Значит нужно проверить прибор как писал Дмитрий. Два прибора не могут не ошибаться)



[Дмитрий Рутковский]

Померил несколько сотен цепей 10ГД-30 и их клонов, прибор раз 10 носил сверять как с эталонами, так и с другими приборами.
Больше единицы там может быть только если у фланца огромные фаски, т.е. цилиндрическая часть зазора заметно меньше толщины фланца.
Если цепь перебрать, шлифануть фланцы, сильно сжать при склейке чтобы лишний клей выдавился, то можно до единицы дотянуть, но опять же при наличии фасок. Изредка попадаются фланцы практически без фасок - тогда единица недостижима.
Есть один способ. Магниты все разные, изредка попадаются слегка увеличенного диаметра (112-113 мм), тогда можно за единицу запрыгнуть. Но это большая редкость. Ещё все диаметры разные. Можно выбрать керн по-больше и фланец по-меньше - тогда тоже за единицу зашкалит.



[LDS]

Когда 10 раз носили прибор, его как то подстраивали с эталоном или он всегда соответствовал? На моих цепях 10гд-30 намеряли 1,05 Тл прибором ЭМ4305.



[sirius111111]

В копилку.Замеры в четырех точках. Разброс из-за неравномерности центровки. С завода такая центровка у 80-90%продукции, очень редко попадается ровно склееная МС. В среднем 0.95-0.96Т расчетные



[LDS]

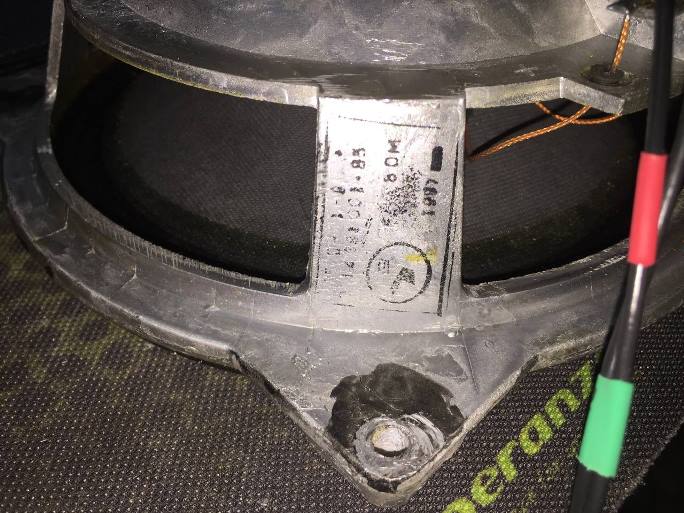

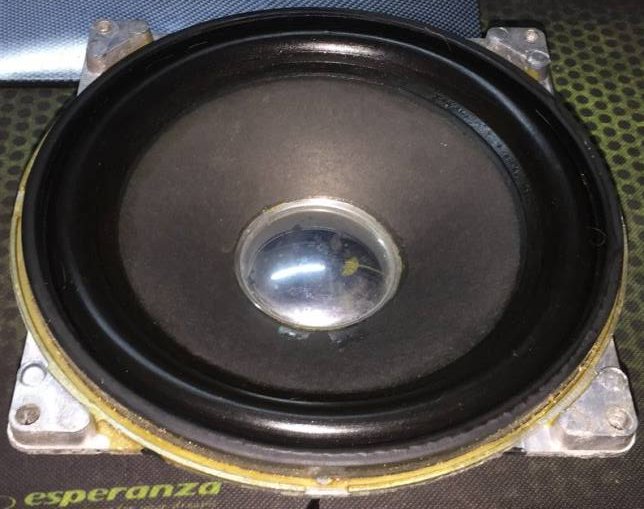

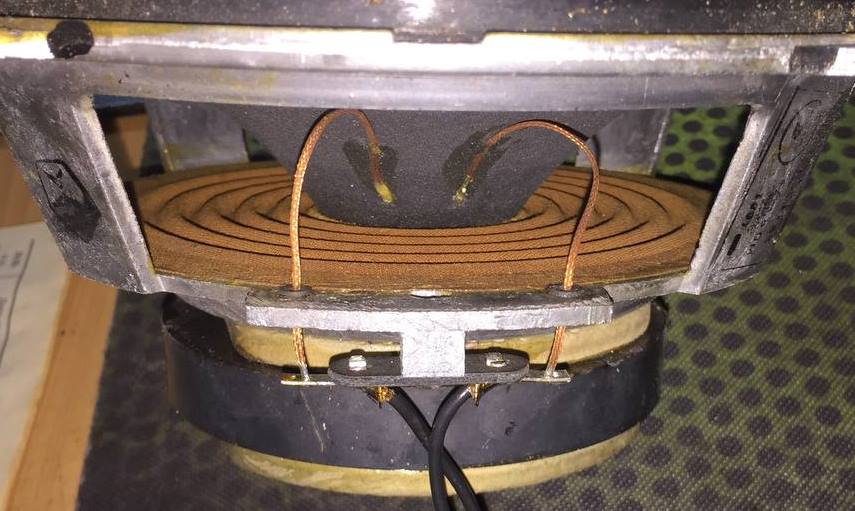

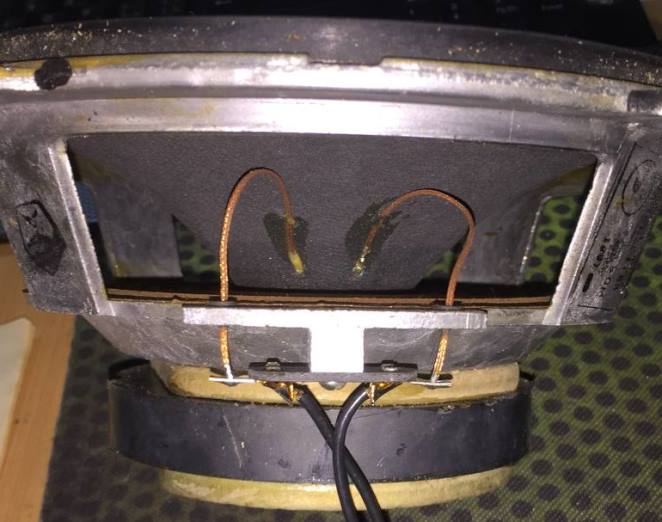

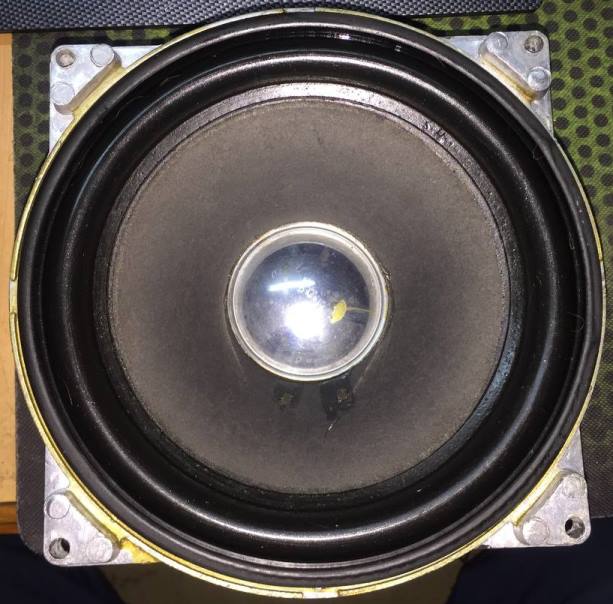

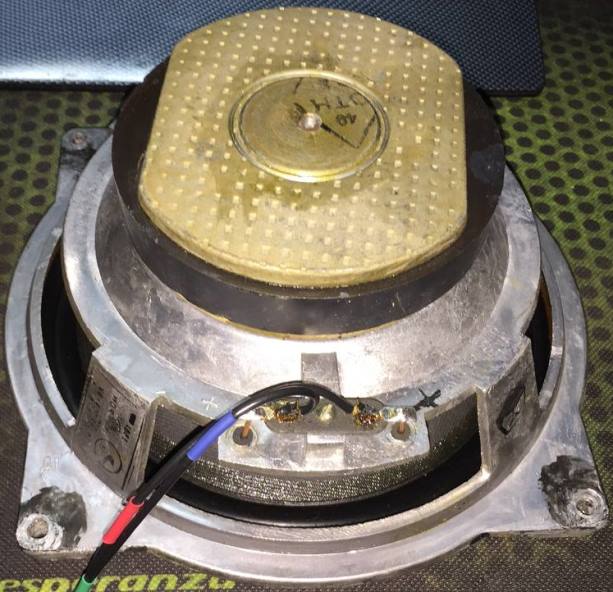

35ГДН-1-8 Веговские​

Динамики без вмешательств, не считая 2-х недельной промазки подвеса с двух сторон восстановителем резины. Стоят в 25АС-109-2.



Параметры интересные - добротность высокая. Мультиметр показывает так же 6,3 Ом.

Fs = 42.34 Hz Re = 6.29 ohm[dc] Le = 401.50 uH L2 = 388.78 uH R2 = 12.28 ohm Qt = 0.71 Qes = 0.79 Qms = 6.49 Mms = 27.61 grams Rms = 1.133859 kg/s Cms = 0.511750 mm/N Vas = 31.30 liters Sd= 208.67 cm^2 Bl = 7.627023 Tm ETA = 0.29 % Lp(2.83V/1m) = 87.74 dB Added Mass - Constant Cms Method: Driver unbaffled Added mass = 15.10 grams Membrane Diameter= 16.30 cm

Fs = 42.34 Hz Re = 6.29 ohm[dc] Le = 401.50 uH L2 = 388.78 uH R2 = 12.28 ohm Qt = 0.71 Qes = 0.79 Qms = 6.49 Mms = 27.13 grams Rms = 1.113907 kg/s Cms = 0.520916 mm/N Vas = 31.86 liters Sd= 208.67 cm^2 Bl = 7.559621 Tm ETA = 0.29 % Lp(2.83V/1m) = 87.82 dB Added Mass - Constant Cms Method: Driver unbaffled Added mass = 22.00 grams Membrane Diameter= 16.30 cm



[OVER]

35ГДН-1-8 Веговские​

Динамики без вмешательств, не считая 2-х недельной промазки подвеса с двух сторон восстановителем резины. Стоят в 25АС-109-2.

Посмотреть вложение 92284 Посмотреть вложение 92286 Посмотреть вложение 92283 Посмотреть вложение 92285 Посмотреть вложение 92287 Посмотреть вложение 92288

Параметры интересные - добротность высокая. Мультиметр показывает так же 6,3 Ом.

Fs = 42.34 Hz Re = 6.29 ohm[dc] Le = 401.50 uH L2 = 388.78 uH R2 = 12.28 ohm Qt = 0.71 Qes = 0.79 Qms = 6.49 Mms = 27.61 grams Rms = 1.133859 kg/s Cms = 0.511750 mm/N Vas = 31.30 liters Sd= 208.67 cm^2 Bl = 7.627023 Tm ETA = 0.29 % Lp(2.83V/1m) = 87.74 dB Added Mass - Constant Cms Method: Driver unbaffled Added mass = 15.10 grams Membrane Diameter= 16.30 cm

Fs = 42.34 Hz Re = 6.29 ohm[dc] Le = 401.50 uH L2 = 388.78 uH R2 = 12.28 ohm Qt = 0.71 Qes = 0.79 Qms = 6.49 Mms = 27.13 grams Rms = 1.113907 kg/s Cms = 0.520916 mm/N Vas = 31.86 liters Sd= 208.67 cm^2 Bl = 7.559621 Tm ETA = 0.29 % Lp(2.83V/1m) = 87.82 dB Added Mass - Constant Cms Method: Driver unbaffled Added mass = 22.00 grams Membrane Diameter= 16.30 cm

Это замер одного и того же динамика с разной добавочной массой?



[LDS]

Это замер одного и того же динамика с разной добавочной массой?

Да



[Дмитрий Б.]

Да

И куда их с 0,7?



[Дмитрий Рутковский]

В апгрейд.



[LDS]

И куда их с 0,7?

В апгрейд.

В 25ас-109-2. Чуть лучше стало:

Апгрейд 25АС-109-2 (ВЧ, фильтр, корпус)

Если нельзя, но ОЧЕНЬ хочется... .. то взять шкаф 80 литров и получить 25 Гц _molitvaпо крайней мере на бумаге потому что добротность будет повыше, но В ПРИНЦИПЕ можно. Я бы не стал так делать по ряду причин, а вот ЗЯ уже очень хорошо - считай 40 Гц зэяшных, это то что надо для дома. И...

ldsound.club



[Дмитрий Б.]

В 25ас-109-2. Чуть лучше стало:

Апгрейд 25АС-109-2 (ВЧ, фильтр, корпус)

Если нельзя, но ОЧЕНЬ хочется... .. то взять шкаф 80 литров и получить 25 Гц _molitvaпо крайней мере на бумаге потому что добротность будет повыше, но В ПРИНЦИПЕ можно. Я бы не стал так делать по ряду причин, а вот ЗЯ уже очень хорошо - считай 40 Гц зэяшных, это то что надо для дома. И...

ldsound.club

Заменить бариевый магнит на стронциевый или набор неодима. Доп магнит не серьезно.



[борис]

Заменить бариевый магнит на стронциевый или набор неодима. Доп магнит не серьезно.

Заменить на МС от 4а32 феррит. Зазор без колпачка 43,5-46,5
