4А-32 «Ломо»

[Meshin]

Магнит никто не менял он оригинальный .

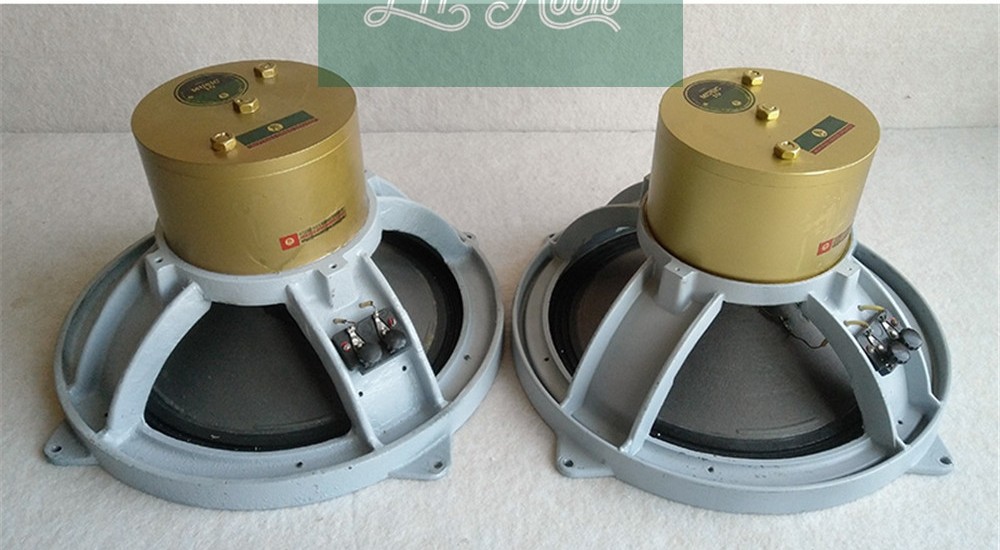

Смотрим фото китайца. Тыдынс

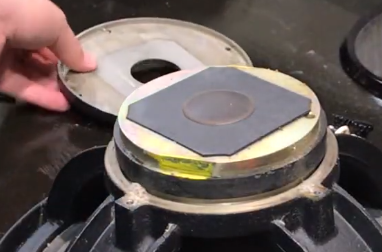

Что там за болтик посерёдке нижнего фланца? Неужели держит не керн из магнитомягкого железа а держит

Магнит там керновый стоит внутри

?

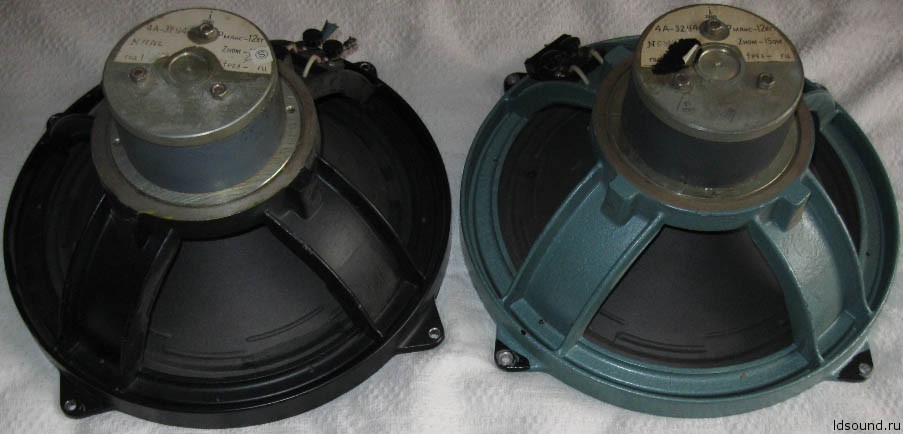

И смотрим фото оригинала. Тыдынс

А у нашего керн запрессован и закатан. И МС раза в полтора ниже при меншем же диаметре. Имеет 1100 mT в зазоре. А при большей МС у китайцев почему не может быть больше? И почему Альнико не может быть кольцом как у отечественных, а обязательно керном?!
Имеющий глаз, да увидит.



[NiCobalt]

Имеющий глаз, да увидит.

Игорь хватит оценивать все на глаз - пора открывать оба глаза



[Aleph]

Игорь, вроде был старый вариант с АЛЬНИ, сплав слабее и МС крупнее была.



[Meshin]

Ну да.
Видео - факт, как говорится, на рыло.

Игорь, вроде был старый вариант с АЛЬНИ, сплав слабее и МС крупнее была.

Я такого никогда не видел, как-то не случилось. Как же была нарезана резьба в керне данной МС? Или там металлическая подошовка приклеена?



[NiCobalt]

Как же была нарезана резьба в керне данной МС? Или там металлическая подошовка приклеена?

Там болтиком в центре на который Вы указали зажат полюс . Все

Имеет 1100 mT в зазоре

ОК 1.2 минимум . А этот 1.2 максимум . Нижний фланец тонкий в насыщении большем чем верхний . Поле с потерями в длину в отличии от кольцевого .

А при большей МС у китайцев почему не может быть больше?

Если поле по максимуму тогда можно больше если нужно хорошее распределение поля тогда будут внесены потери и будет меньше .
Примером служат старички ловтер на альнико и с натяжкой аер на неодиме .
Хорошо когда полюс направлен но нужно хорошее железо чтобы увести слабые места\насыщение по дальше от зазора .



[борис]

У кернового намного меньше рассеивание. Болт, скорее всего приварен.
Как еще закрепить такой вес? В двигателях приваривают магниты.



[Meshin]

Болт, скорее всего приварен.

Ну не знаю... К чугуну обычную железяку приварить нужен спецэлектрод или хитрость. А тут сложный и хрупкий сплав.
Скорей магнит приклеен к некой подложке из магнитомягкой стали ну и далее.



[борис]

. К чугуну обычную железяку приварить нужен спецэлектрод или хитрость.

А где чугун? В промышленных двигателях постоянного тока металлический магнит часто приваривали. А как в 2А-11?



[Meshin]

А где чугун?

Вообще, это был риторический и даже не вопрос. Чугун вроде простейший металл, но у него проблемы со сваркой.
Альнико - сложнейший сплав. Железа в нём всего лишь 53% Как к нему можно приварить болт??? Или его приварить куда-то?

В промышленных двигателях постоянного тока металлический магнит часто приваривали.

Может приваривали башмак в который запрессован магнит?



[LDS]

Игорь хватит оценивать все на глаз - пора открывать оба глаза

Николай нет информации по такой мс? Это как в китае точно.



[борис]

Приваривали именно магнит в двух-трех точках. Сваривается в аргоне нормально (пробовал). Есть более мощные сплавы, чем алнико. Попадались сейсмодатчики (буржуйские) с металлическими магнитами "сильнее" алнико (так же размагничиваются при разборке МС).



[McRAM]

Вообще, это был риторический и даже не вопрос. Чугун вроде простейший металл, но у него проблемы со сваркой.
Альнико - сложнейший сплав. Железа в нём всего лишь 53% Как к нему можно приварить болт??? Или его приварить куда-то?

Может приваривали башмак в который запрессован магнит?

Здесь нет сварки, болт закручен в керн через сквозное отверстие в магните.
С конструкцией МЦ можно ознакомиться в книге И.М.Болотникова М. Искусство. 1971 - 272с. Рис. 126 на странице 226.

Справочники

500 схем для радиолюбителей. Приемники - Семьян, 2004 500 схем для радиолюбителей. Приемники - Семьян, 2005 500 схем для радиолюбителей. Радиостанции и трансиверы - Семьян, 2006 500 схем для радиолюбителей. Радиостанции и трансиверы - Семьян, 2008 500 схем для радиолюбителей. Современные...

ldsound.club



[Сергей ДВ]

Здесь нет сварки, болт закручен в керн через сквозное отверстие в магните.
С конструкцией МЦ можно ознакомиться в книге И.М.Болотникова М. Искусство. 1971 - 272с. Рис. 126 на странице 226.
Скачать можно здесь: https://www.google.com/url?sa=t&rct=j&q=&esrc=s&source=web&cd=&ved=2ahUKEwjHlcb7vcj4AhVoAhAIHcUaACIQFnoECAMQAQ&url=https://www.soundup.ru/index.php?option=com_content&view=article&id=1439:bolotnikov-gromkogovoriteli-1971&catid=31:library-&usg=AOvVaw09kKaCN2cHzXkPsHmbmZJE

Супер книжка. Про все сказано. Про щиты и КПД, про кз виток и нелинейные искажения, про критическую частоту рупора и направленность... И много чего, что оспаривают невежды.



[LDS]

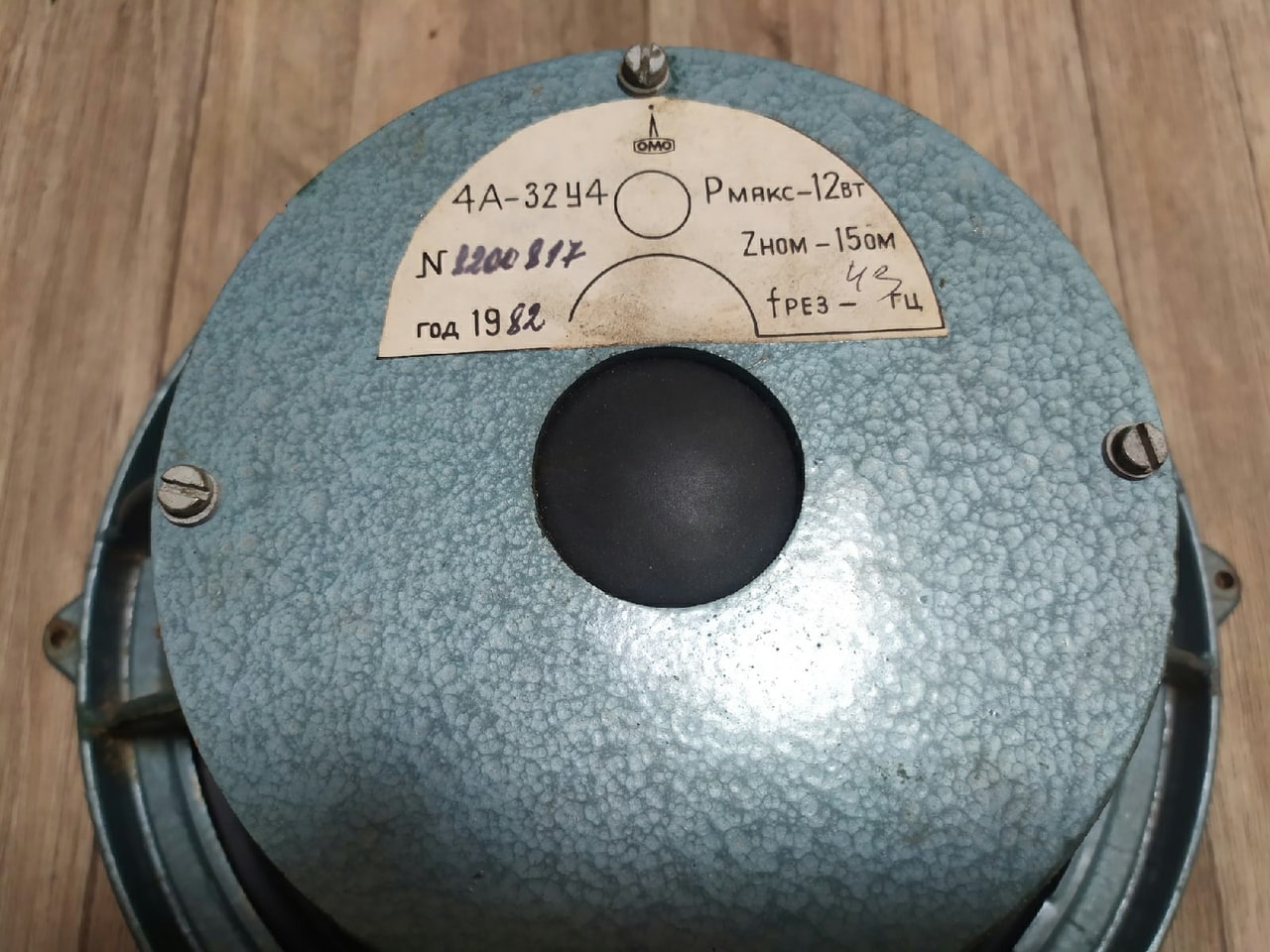

Что это с 4А-32 такое произошло, заводское? Ферритовый магнит?



[NiCobalt]

Что это с 4А-32 такое произошло, заводское? Ферритовый магнит?

Посмотреть вложение 74768 Посмотреть вложение 74769

заводское, по видимому какая то переходная конструкция с альнико на феррит. И рама с более явными гранями на спицах а это из первых но при этом ребра в спицах стали меньше а это из последних вариантов...
В общем лепнина с голубой краской...
Первые были с зеленоватым оттенком и отличающимся ободом он был сплошной а не фигурный облегчённый это в версии с керновым магнитом и тканевым подвесом.
Лучшие из с жёлтым покрытием попадались там и рамы по солидные и индукция по более но сами мс с кривыми в диаметрах магнитами.
А самые посл. версии у них спицы с тонкими не высокими рёбрами да и толщина с 5 - 4 скатилась до 3х мм в нек. местах.



[LDS]

Под рукой нет 4а-32, не готов сказать диаметр этого фланца (если это фланец), ориентируясь по винтам. Но мне кажется это что-то другое. Уже думал, возможно коаксиальная конструкция какая.



[Святослав_]

Что это с 4А-32 такое произошло, заводское? Ферритовый магнит?

Що було під рукою, те і почепили. Завод же чесно попереджує, що має право вносити зміни в конструкцію, які не погіршують якість.



[NiCobalt]

Под рукой нет 4а-32, не готов сказать диаметр этого фланца (если это фланец), ориентируясь по винтам. Но мне кажется это что-то другое. Уже думал, возможно коаксиальная конструкция какая.

ммм фото первое от Игоря посмотри в начале этой странички первый динамик китайцами окрашенный как рас с фланцем первых версий.

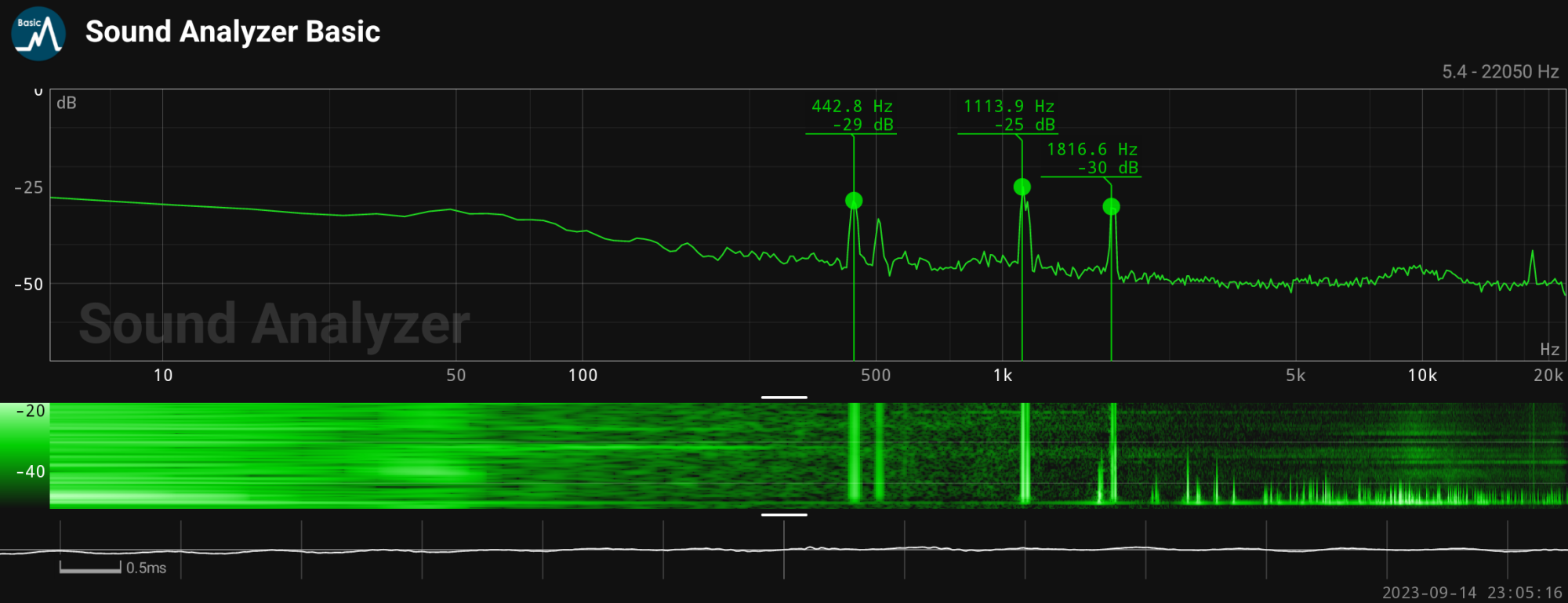

Штука редкая но мои что видел на фото в ЛС рамы по лучше будут (литье более плотное) от того и звук от них после удара по раме вообще колоссальный Топор ЗиК нервно курит в сторонке 😊 на 440 Гц фонит более 12 сек и осн. тона до 1.8 кГц а не плохо бы поднять частоту хотя бы к среднему значению в ок. 4 кГц. Шура будет пилить рамы 😊 Фон распада разумеется тоже божественно насыщенный просто космически чёткий макродетальность врезается в мозг ахахаах
Скрин с андроида =)

Я прошу прощение за моё нЮ =)



[LDS]

ммм фото первое от Игоря посмотри в начале этой странички первый динамик китайцами окрашенный как рас с фланцем первых версий.

Я видел. Все равно даже первых версий фланец остается в пределах отверстий, а этот намного больше, около 150 мм в диаметре и толщина приличная.



[NiCobalt]

Я видел. Все равно даже первых версий фланец остается в пределах отверстий, а этот намного больше, около 150 мм в диаметре и толщина приличная.

.... если что, я фланцем обозвал обод рамы )))

а ты говоришь за ... ?

... просто я не понимать что там может быть более 150 мм =)
Верхний фланец мс там ок. 130 - 132 мм (посадку не особо рассверлишь т.к. останется мало материала у перехода на спицы) и толщина может быть больше чем у нек. 2а12 )) (12+)
Крышка ок. 180 мм 5 толщина .



[LDS]

.... если что, я фланцем обозвал обод рамы )))

а ты говоришь за ... ?

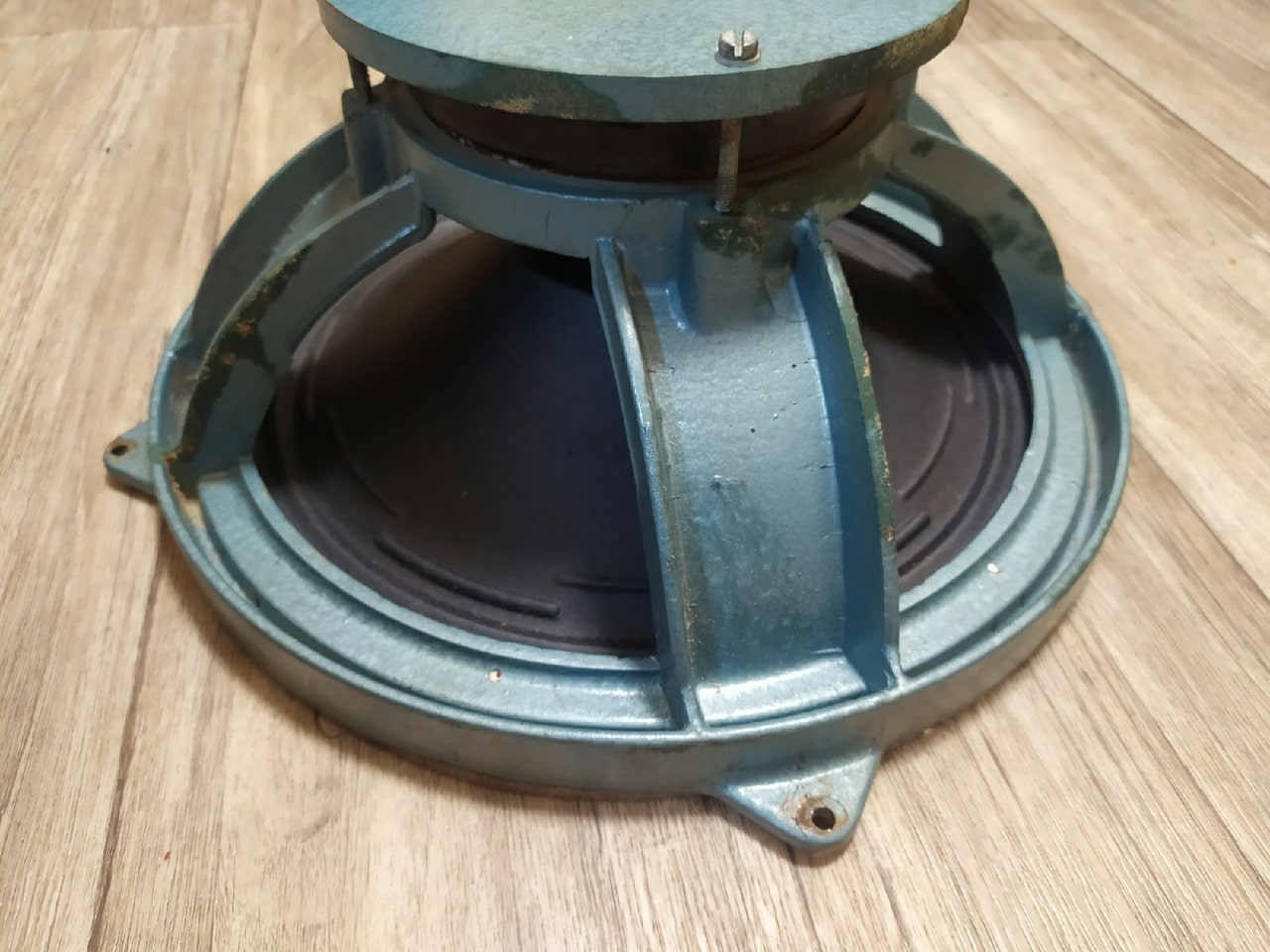

Посмотреть вложение 74802
... просто я не понимать что там может быть более 150 мм =)
Верхний фланец мс там ок. 130 - 132 мм (посадку не особо рассверлишь т.к. останется мало материала у перехода на спицы) и толщина может быть больше чем у нек. 2а12 )) (12+)
Крышка ок. 180 мм 5 толщина .

Раньше не мог прислать?) Теперь более-менее понятно. Но визуально эта крышка кажется маленькой. Тайна центрального отверстия и подкладки тоже прояснилась.



[NiCobalt]

Раньше не мог прислать?) Теперь более-менее понятно. Но визуально эта крышка кажется маленькой. Тайна центрального отверстия и подкладки тоже прояснилась.

Не понятно вообще зачем крышка нужна Т.к. МС прикручена как и у др. моделях .
Я нечто похожее собрался делать только без крепления фланца верхнего мс он просто будет вставлен в свою посадку \ нужно будет зазор подать вперед



[LDS]

Магнит не похож на ферритовый.



[Meshin]

Магнит не похож на ферритовый.

Но он ферритовый.



[LDS]

Но он ферритовый.

Этот: https://ldsound.club/threads/4a-32-lomo.805/page-2#post-229789 слишком большое расстояние от рамы до этой крышки.



[Meshin]

Так и вся МС не маленькая по толщине. Миллиметров сорок с копейками по максимуму. По 10,0 мм фланцы и 20,0...22,0 мм феррит. #50.



[LDS]

Я не уверен, что там феррит. Хотя визуально может казаться не так как есть.



[Meshin]

Я не уверен, что там феррит

Дмитрий. Что там ещё может быть при такой конструкции магнитной системы. Основа все равно феррит. Вопрос только чего и в каких процентах те добавки.



[NiCobalt]

Я не уверен, что там феррит. Хотя визуально может казаться не так как есть.

Дима, там ферритовое кольцо 1 штука стоит .

Альнико там стоять не может .
Железных магнитов тонких не ставила ни одна артель )



[Святослав_]

Я не уверен, что там феррит. Хотя визуально может казаться не так как есть.

Стопудово феррит. А крышка есть и у ГД3030-1.
Так защищают МС от повреждений. Сколы магнитного феррита не лучшее заполнение корпуса АС, и полости в магнитной системе.
Запросто могут добраться до зазора, и залезть туда.
