Групповой излучатель на 4ГД-35

[В. Степаныч]

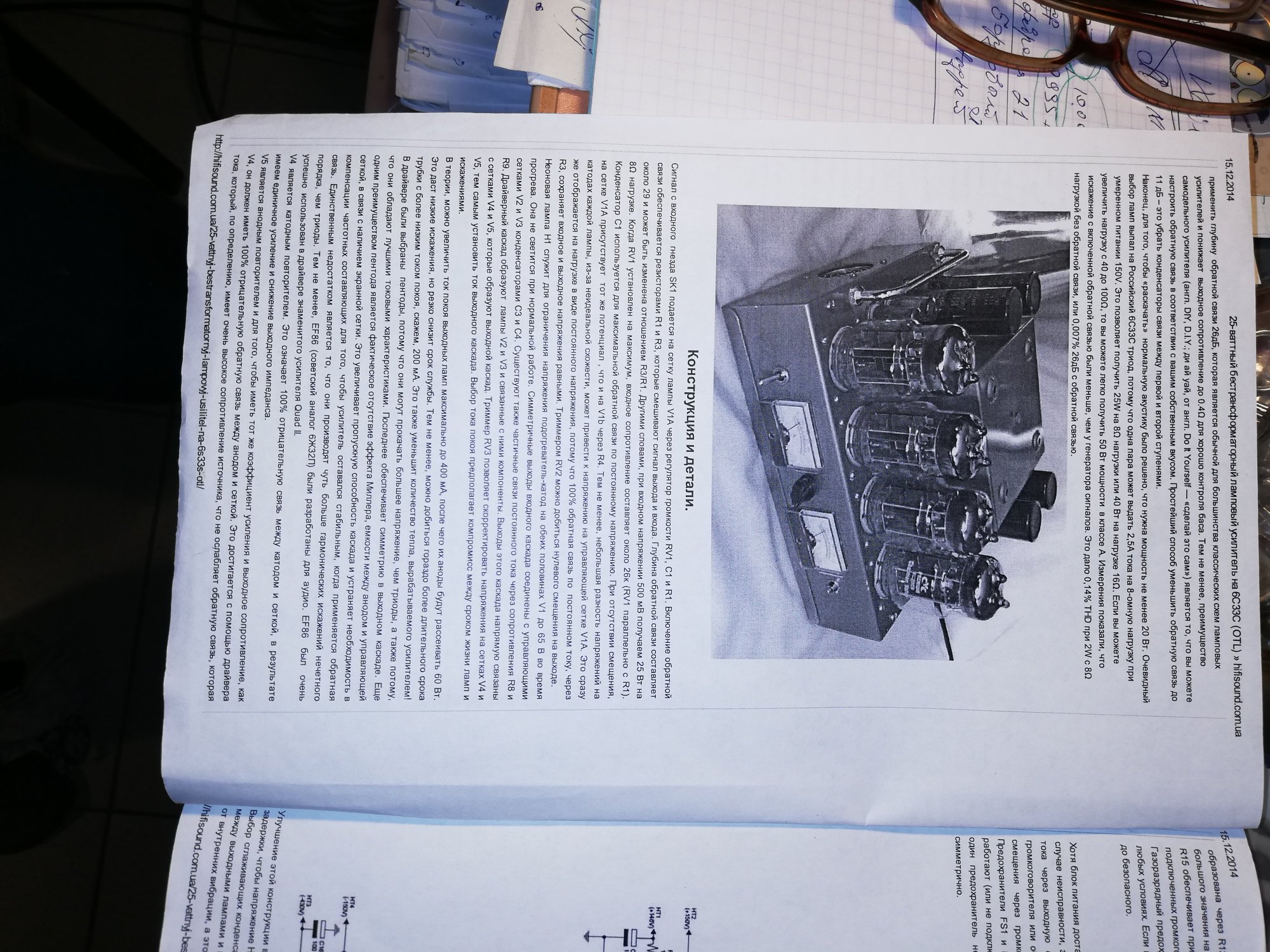

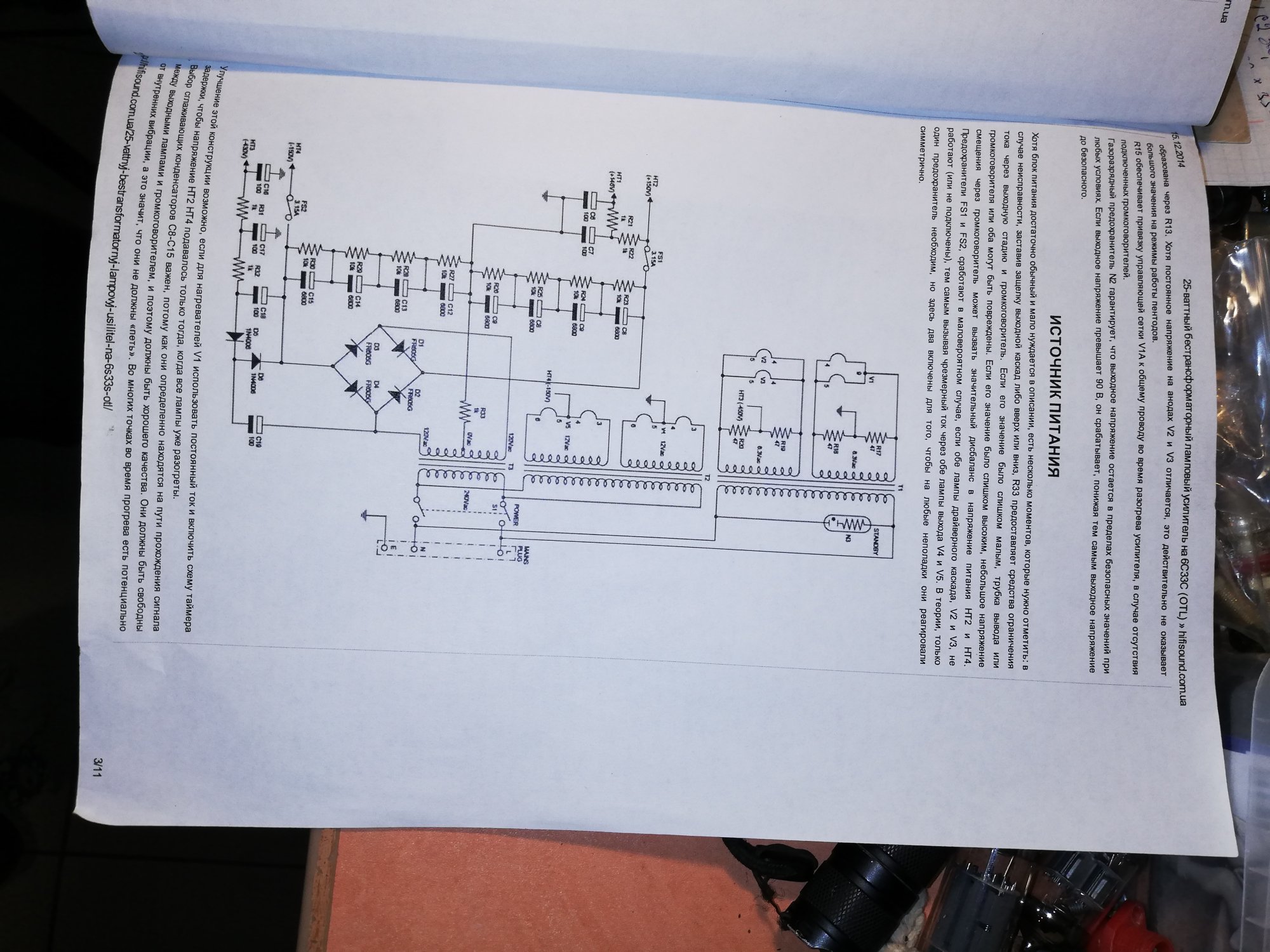

Точно по такому запросу выдаёт схему - первая слева и внешний вид, а самая первая ссылка не открывается, пишет про какие-то опасности. Её я и распечатал себе в 2012 году, за время изготовления сильно потрепал, через пару лет распечатал свеженькую. Я не силён в компе, сына рядом нет, попробуйте открыть, кто грамотный.

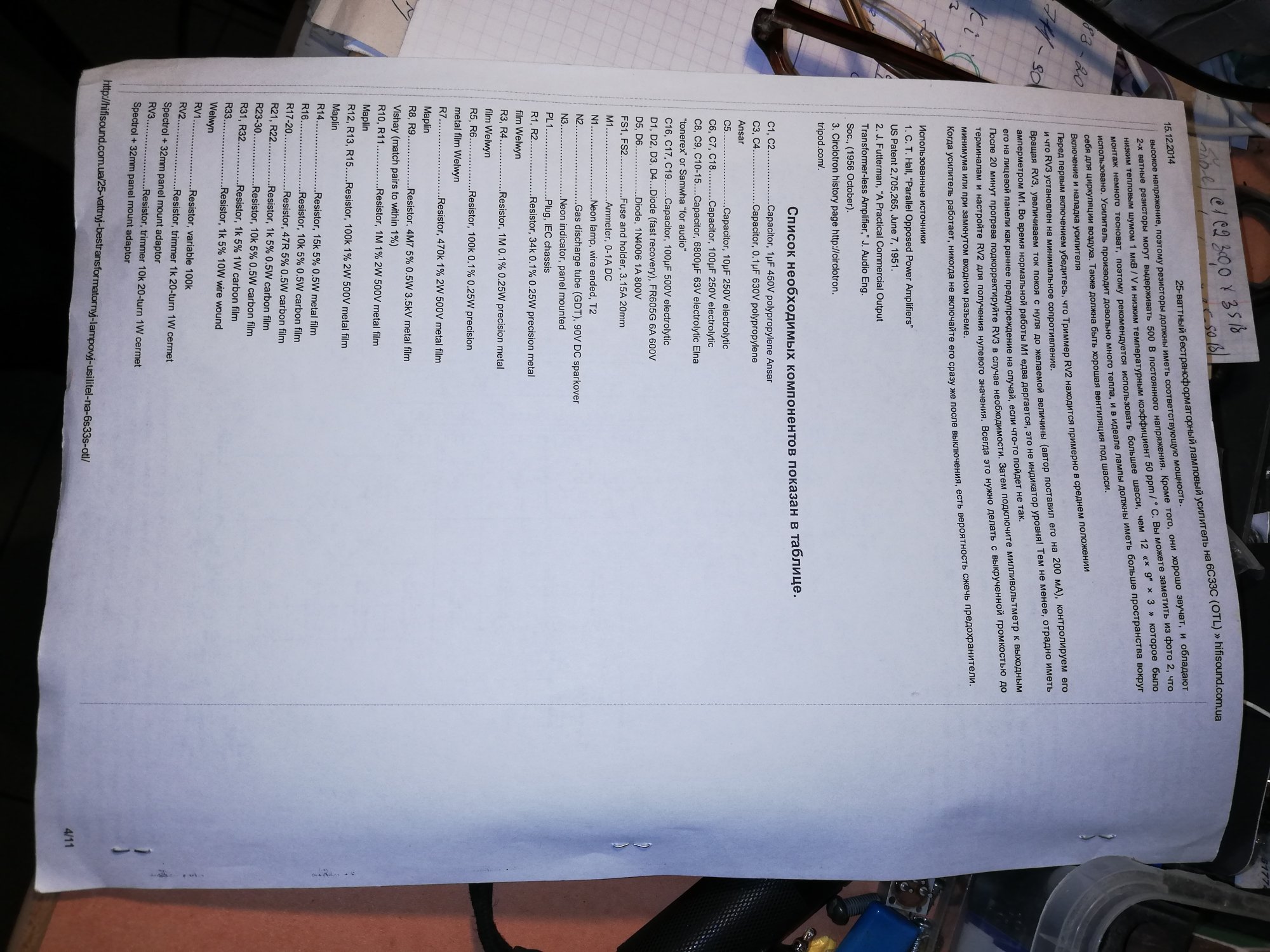

Последнюю 4-ю страницу вторично не распечатал, если нужно сфоткаю с рабочего экз-ра.
Возможно, кто-то приложил свои руки к полной статье. Автор схемы и изделия Тим Меллоу, February 2010.
Сеть большая, думаю, что можно найти и сделать автоперевод с иняза, как сделал я.
На моих фото всё можно прочитать, только что посмотрел.



[Сергей Русаков]

Нормальный вопрос, на который многим бы хотелось увидеть ответ.

оно и здесь есть:

25 Вт OTL

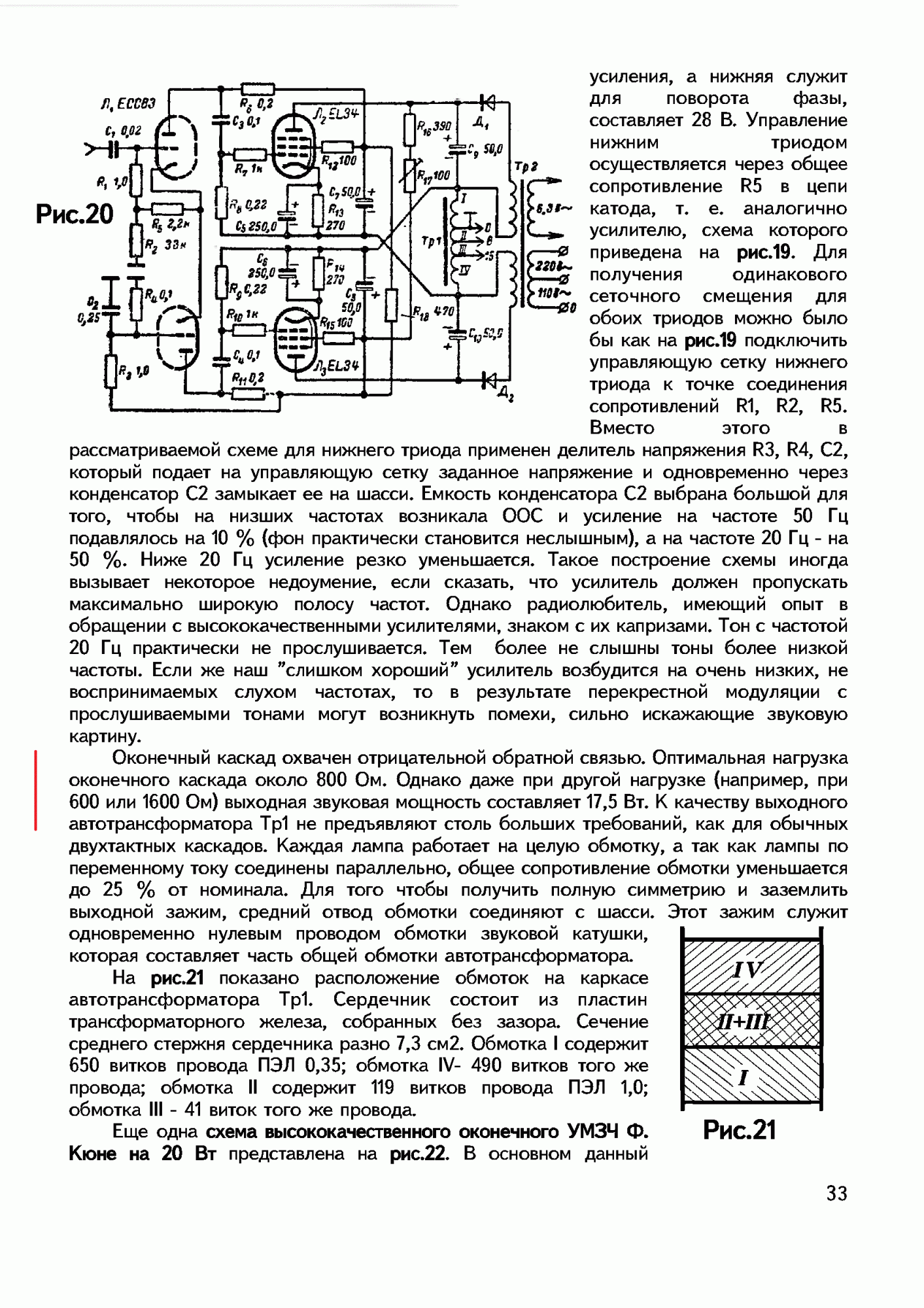

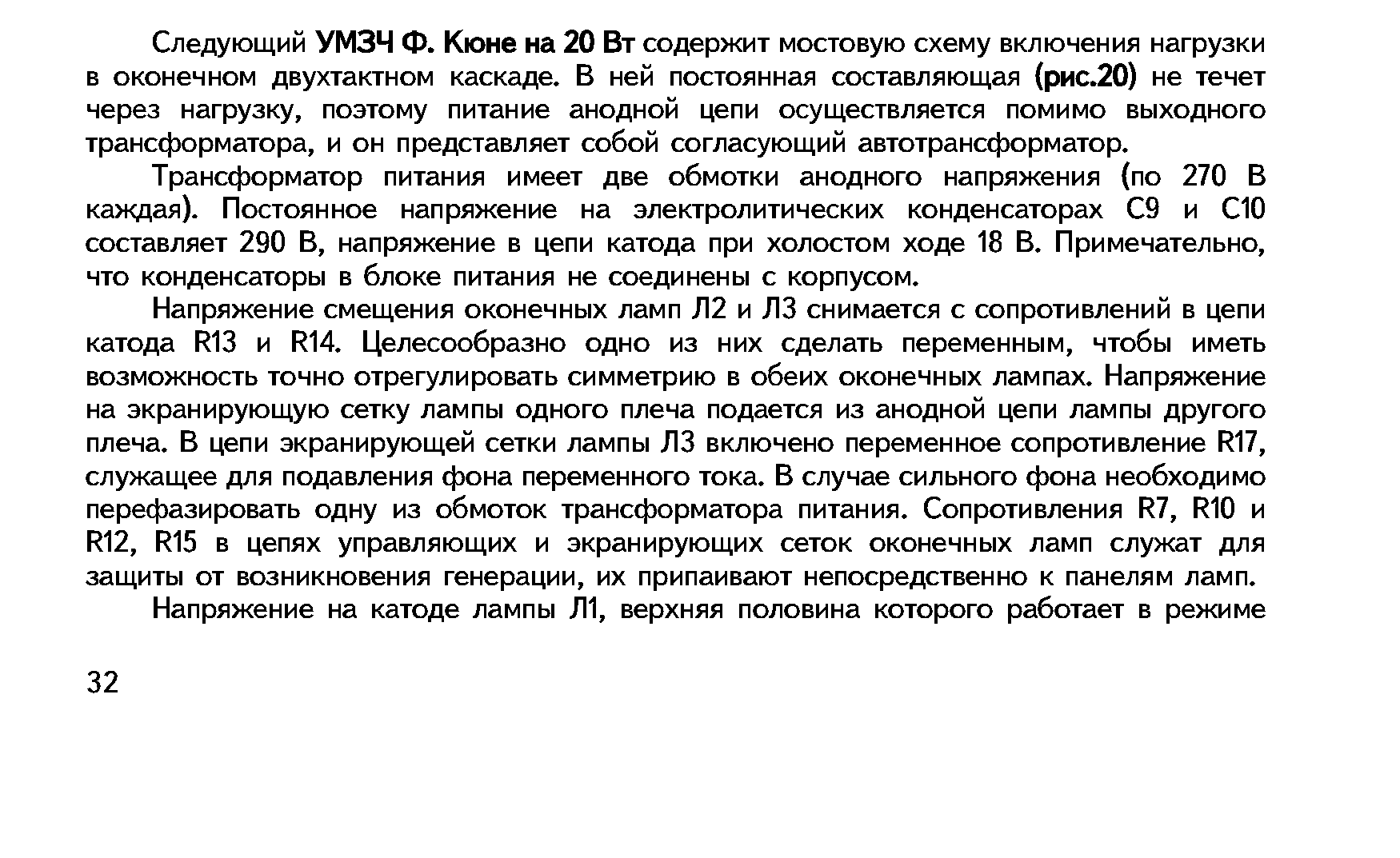

оригинальная статья из АудиоЭкспресс также для освежевания )) памяти ...не 25 а всего то 7 вт , и выход 300ом и ещё от дедушки Крылова , чтобы если, что не искать ..ну типа OTL можно сказать. но ушник уж точно хороший , ибо делал слушал , аж продал успешно. Крылов

ldsound.club



[Святослав_]

Так называемый "стебель Футтермана-Розенблита".
В отличие от цирклотрона, без ОООС не работает, как надо. Сильная несимметрия, даже при конских токах покоя ВК.
По некоторым отзывам имеет "транзисторный" звук.
Клиппинг жесткий, опять же, из-за наличия той же ОООС. Что вынуждает использовать его на малой средней выходной мощности, в отличие от безоосников.



[pavday]

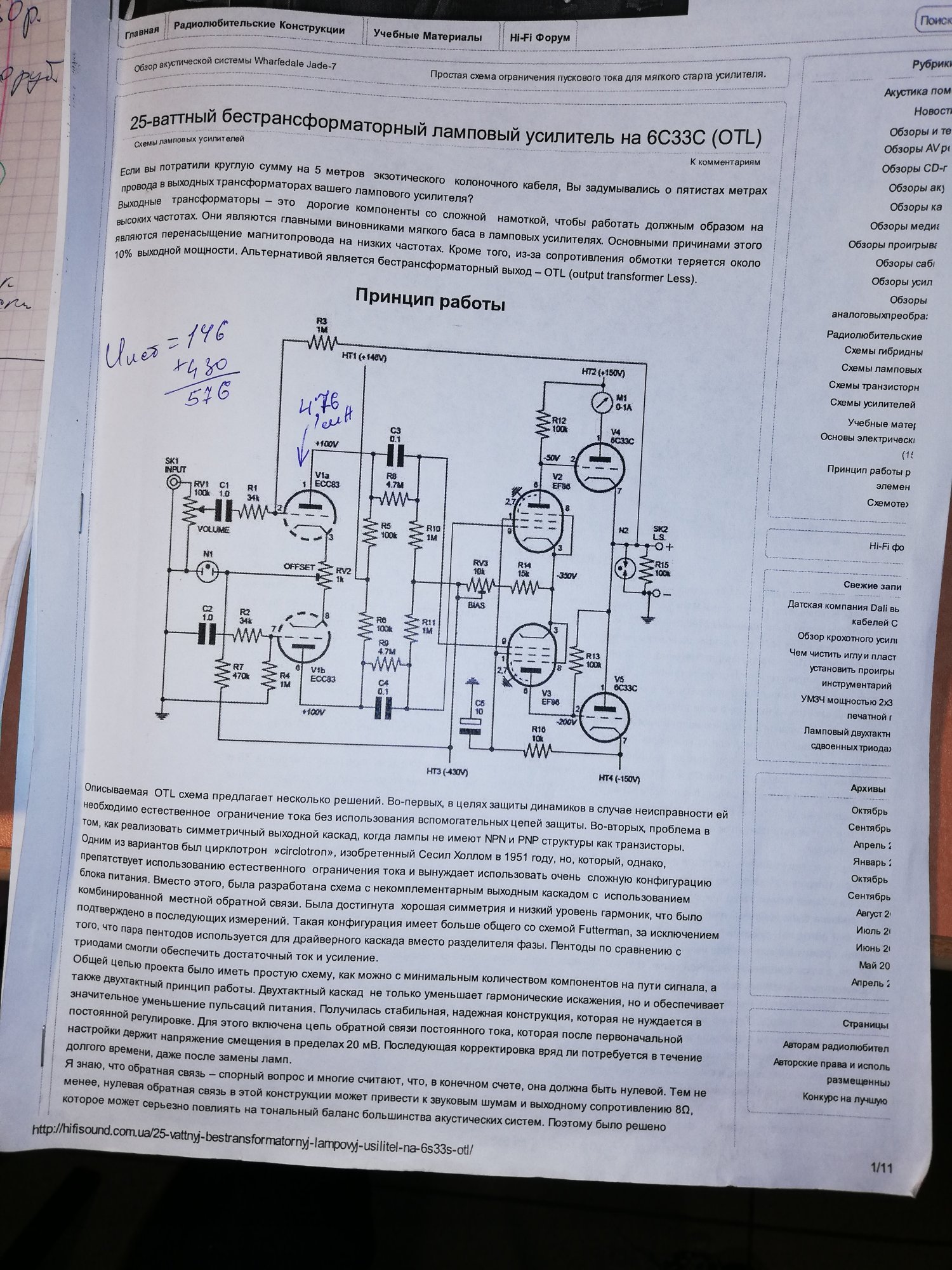

25-ватный бестрансформаторный ламповый усилитель на 6С33С (OTL)

дичь..... у Вас 2А в питание анода закачивается?



[Импровизатор]

Понять не могу, причем здесь 25 ватт, если ГИ достаточно таблэтки 10 милливольт. Разговор пошел мимо кассы. И еще раз: звучание ГИ настолько специфичное, что никакого влияния конструкция усилителя не окажет и не может оказать. Пустые хлопоты. Под свой биамп я вообще удалил лампы мощнее ПЫ 14 Никакого вожделения, глядя на 6С33С не испытываю, только поражаюсь, это ж только баба дурная загодя вожжи не чует(Устин Акимыч) Впереди экокризис...



[Александр Бокарёв]

Понять не могу, причем здесь 25 ватт, если ГИ достаточно таблэтки 10 милливольт. Разговор пошел мимо кассы. И еще раз: звучание ГИ настолько специфичное, что никакого влияния конструкция усилителя не окажет и не может оказать. Пустые хлопоты. Под свой биамп я вообще удалил лампы мощнее ПЫ 14 Никакого вожделения, глядя на 6С33С не испытываю, только поражаюсь, это ж только баба дурная загодя вожжи не чует(Устин Акимыч) Впереди экокризис...

Почему бы не прокатиться в Роллс-Ройсе со скоростью самоката. Как бы, тоже самокат, но другой.



[Импровизатор]

Зима на дворе! Ты сам рекомендовал греться лампами) Чуть ли не в АРА



[Святослав_]

Понять не могу, причем здесь 25 ватт, если ГИ достаточно таблэтки 10 милливольт. Разговор пошел мимо кассы.

Наверное, усь типа универсальный. Или миливатты на ГИ, или ватты на обычные АС.

И еще раз: звучание ГИ настолько специфичное, что никакого влияния конструкция усилителя не окажет и не может оказать. Пустые хлопоты.

Да вот хрен его маму знает. Вряд-ли это столь очевидно.

Под свой биамп я вообще удалил лампы мощнее ПЫ 14 Никакого вожделения, глядя на 6С33С не испытываю, только поражаюсь, это ж только баба дурная загодя вожжи не чует(Устин Акимыч) Впереди экокризис...

Окучить такую стеклянную дуреху сродни восхождению на Эверест.
Хотя бы один усилитель на ней сделать, бесхлопотный по режимам, и то достижение.
6П45С рангом чуть пониже, но тоже внушает уважение.
Для согласованного с усилителем ГИ не нужно тратить 4 такие лампы на канал.
Хватит и двух, по одной в плечо ВК.



[Александр Бокарёв]

Наверное, усь типа универсальный. Или миливатты на ГИ, или ватты на обычные АС.

Да вот хрен его маму знает. Вряд-ли это столь очевидно.

Окучить такую стеклянную дуреху сродни восхождению на Эверест.
Хотя бы один усилитель на ней сделать, бесхлопотный по режимам, и то достижение.
6П45С рангом чуть пониже, но тоже внушает уважение.
Для согласованного с усилителем ГИ не нужно тратить 4 такие лампы на канал.
Хватит и двух, по одной в плечо ВК.

Циклопотрон сам подсказывает врезать в катоды беспонтовый автотрансформатор на чем хошь , чтобы подключать туда чего хошь. Нет, блин. Подавай бестрансформаторный, желаю разбить себе лоб , но очень трудно и дорого.



[Nik]

Посчитал бы ты ту задержку! По воздуху гораздее...

А, в параллель- то все хорошо...!?



[Импровизатор]

35 динамиков в параллель, но есть же ограничения. Комби имеет задержку. Бздеть придется



[Святослав_]

Надо много?))

Если надо, то найдут тупиков еще.
Цирклотрон известен с начала 50-х, куда проще по схеме, не требует никаких ооос. Самый подходящий для бестрансформаторных схем. Без всяких проблем к нему же можно подключить на выход и автотранс. Но обязательно надо вляпаться в этот кривой от рождения "стебель". Лишь бы сэкономить на паре обмоток питающего транса.



[Импровизатор]

Что поделать, я люблю трансы больше ламп) Безтрансформаторность не сильно убеждает



[В. Степаныч]

Господа, вы это про что сёр начали ? Вы потерялись из-за вылезшей наружу зависти.
Я показал свои ГИ, кто-то сказал, что для него очень хорош OTL, я показал свой, сделанный в 2013 году исходя из творческого интереса и познавательности. Работает отлично, ток покоя выходных ламп ни разу не подстраивал, стоит, как вкопанный. Мне не интересно повторять избитые конструкции, поэтому потом были ГУ-72, ГУ-81М, ГУ-48, -- это мой творческий рост. В 2020 году сделал ГИ на 21х2, теперь вот заканчиваю ГИ на 35х2. И это тоже мои достижения.
Так при чём здесь 10мВт., зимний обогрев дома, линии задержки и прочий БРЕД ?



[Импровизатор]

Я нашел средство давно...просто некуда вставить мой ВТ 1:4
Степаныч переживает, что ему никто не завидует)



[Святослав_]

Что поделать, я люблю трансы больше ламп)

Можно отыграться на трансе для БП.

Безтрансформаторность не сильно убеждает.

ТВЗ деталь весьма копромиссная.



[Rezvoy]

Так заАвидно-ж! Тут и ГИ и ГУ, а мы, сирые убогие, окромя 6П14П и 10МАС ничего не видывали, не слыхивали, не деловали...

Я нашел средство давно...просто некуда вставить мой ВТ 1:4
Степаныч переживает, что ему никто не завидует)

Для твоих 14х автотранс для цирка достаточно прост.



[Святослав_]

Заведите ветку...Понюхать надо бы...

Давно заведена.

Ламповые цирклотроны, бестрансформаторные, и с ТВЗ.

Для начала вся. или почти вся правда о цирклотроне. https://cxem.net/sound/amps/amp107.php Ну а после правды - с места в карьер, бестрансформаторный ламповый проект "Тантра". Проект включает в себя бестрансформаторные ламповые цирклотроны и высокоомные динамики. Во вложении цирклотрон 6С41С...

ldsound.club



[Динозавр]

Для согласованного с усилителем ГИ не нужно тратить 4 такие лампы на канал.
Хватит и двух, по одной в плечо ВК.

Хватит одной РАМ8406
Можно с питанием от 6 в. аккумулятора (солнечной батареи или миниВЭС).



[Импровизатор]

Когда же тема ГИ заработает?
Я, к примеру, жду когда мое мнение будет опровергнуто, пока что я ничего нового не узнал, кроме того, что есть люди, которым нравится мощная каша из звуков



[Динозавр]

Когда же тема ГИ заработает?

Не взлетит (СССР не вернуть) - китайцы опять подняли цены на "мусорные" динамики. Жду утилизации телевизионных девайсов, как наиболее доступных



[Юрий Робертович]

Вам в помощь



[Импровизатор]

Тут речь вообще о полярном отношении к ГИ



[В. Степаныч]

Так заАвидно-ж! Тут и ГИ и ГУ, а мы, сирые убогие, окромя 6П14П и 10МАС ничего не видывали, не слыхивали, не деловали...

Что можете здесь показать из своего долгого плодотворного творчества ?



[Drakonian]

Вы эксперт по АЧХ ? Прошу экспертное удостоверение со штемпселем показать здесь

Я эксперт по звучанию такого всего подобного ,особенно если кто то сам делает запись.
На вопрос,то ответьте)
Или не знаете ответа?
Или подозреваете зачем вопрос...

Господа, вы это про что сёр начали ? Вы потерялись из-за вылезшей наружу зависти.
Я показал свои ГИ, кто-то сказал, что для него очень хорош OTL, я показал свой, сделанный в 2013 году исходя из творческого интереса и познавательности. Работает отлично, ток покоя выходных ламп ни разу не подстраивал, стоит, как вкопанный. Мне не интересно повторять избитые конструкции, поэтому потом были ГУ-72, ГУ-81М, ГУ-48, -- это мой творческий рост. В 2020 году сделал ГИ на 21х2, теперь вот заканчиваю ГИ на 35х2. И это тоже мои достижения.
Так при чём здесь 10мВт., зимний обогрев дома, линии задержки и прочий БРЕД ?

Я тоже могу рассказать,как у меня Аккорд с Викторией звучит,рассказывать можно что угодно.Но никто не поверит же...
Да и чему завидовать?
АЧХ то будет?Или запись на смартфон звука.
Или всё на словах,как у известного хорошо тут персонажа Гендальфа?



[Rezvoy]

Что можете здесь показать из своего долгого плодотворного творчества ?

Много лет усовершенствую!



[В. Степаныч]

Или запись на смартфон звука

Из уважения в Вам, - наберите в Ютубе - Валерий Парасевич и послушайте

Моя домашняя аудио система

Групповой излучатель на 4ГД - 35

www.youtube.com



[Rezvoy]

Недавно пенсионер-радиолюбитель через интернет раздобыл ещё одну схему лампового усилителя. Доработал её. И теперь не сомневается, что следующий аппарат, над которым он уже работает, будет гораздо мощнее и при этом выдавать теплый, мягкий и комфортный «ламповый звук» качества
High-End.



[Импровизатор]

Я послушал 0, 0044 Вт. Не впечатлило. Неприятно звучит. Правда систему не включал. Написано, что до микрофона 6 метров, На таком расстоянии я бы не взялся качественно подать звук.
Слова "Масштаб сцены" на меня не действуют. Для меломана масштабировать в обе стороны - дело привычное. показалось что РР на Шесть Пэ тройках. Это плохо. МНого записей грозы и дождя...В моей Кдп дождь красивее, он идет за счет отражателей без аппаратуры



[Динозавр]

В моей Кдп дождь красивее, он идет за счет отражателей без аппаратуры

Соседи сверху заливают?
"Вы потерялись из-за вылезшей наружу зависти." - Можно организовать экскурсии и мастер-классы
В собственном доме можно делать всё, что хочешь. Но как бы общемировой тренд - акустика, встроенная в стену (чтобы играло, но и жить не мешала))) По цене (даже в нынешних реалиях) выйдет не сильно дороже.
Тем более, в Белоруссии 4ГД-35 уже не осталось
Возьмём Украину - там они , возможно, еще есть...
