JLH на германиевых транзисторах

[Александр Бокарёв]

Вот он, стойкий оловянный.
Названия не было, там ручкой что-то накалякано, просили много. Но рядом валялся раскуроченный такой же, по братской цене. Он перед вами. Это 0,1мкф всего.



[Дим Димыч]

Медная прокладка хорошая мысль.
Фольга нужна мягкой марки.

Для суръёзных пацанов - https://woodperfect.ru/im/product/susalnoe_serebro_transfer_14

Слишком тонкое. Его и в руки не взять, не то что вырезать какую прокладку.



[scamp]

Дим Димыч мне кажется вы себе придумываете проблемы, а потом пытаетесь их решить.

При отливе корпусов КТЮ-3-20 (гт806,кт803 и т.п) в центре подошве происходит эффект "лунки" минус 0,02...0,04 мм от краёв по окружности.

Раз у вас есть возможность сделать медные прокладки под транзисторы то просто отфрезируй посадочное место на радиаторе и не будет ни какой лунки. Ну я и это не стал бы делать так как вы выше написали.

Питание будет всего 20В.
Мне мощности 2...3Вт за глаза!
Акустика 97дб.

При 20в питания и допустим 1.5А это всего 30вт на два транзистора то есть 15вт на транзистор.
Обычной ктп8 за глаза.



[apalych]

Обычной ктп8 за глаза.

Прикольно (не Вам, ув.Scamp), солидол/ЦИАТИМ с люминевой/бронзовой пудрой лишь слегка уступают по теплопроводности 8-й пасте. А 19-ю превосходят (19-я вообще кака бяка).



[Ник и Тич]

Дим Димыч, как подбирали выходные транзисторы?



[Дим Димыч]

Дим Димыч, как подбирали выходные транзисторы?

Я сильно не заморачивался.
Наипростейше по Ik/Iб=усиление.
В базе ставил миллиамперметр.
В итоге из десятка выбрал пары 86 и 100, 84 и 99.
Остальные 36, 43,43, 55,70,75.
Транзисторы ставил на радиатор и немного идентично по времени прогревал.



[scamp]

Не, не придумываю, они есть.
Лунки на подошве транзистора.
Всё же пока погожу с кпт-8.....
Спешки нет.

Я делал на обычном процессорном радиаторе с кулером. Кулер на минимальных оборотах. После двух часов работы при питании 27...30в ток поднимал до 2А температура у подошвы транзистора 45...50 градусов. Так что при ваших режимах и ктп8 и лунка это ни о чем. Делайте усилитель и наслаждайтесь звуком.

Я сильно не заморачивался.
Наипростейше по Ik/Iб=усиление.
В базе ставил миллиамперметр.
В итоге из десятка выбрал пары 86 и 100, 84 и 99.
Транзисторы ставил на радиатор и немного идентично по времени прогревал.

На каком максимальном токе проводили измерения?
Лучше пары 100и99, 86и84 искажений будет меньше спектр чище и короче. А вообще надо экспериментировать германий не предсказуем



[Дим Димыч]

1,2А.
Не, посмотрел точнее....на 1,5А.



[scamp]

Я сильно не заморачивался

Если хотите получить результат подбор транзисторов более актуален нежели выбор термопасты. И не только выходные. Все должны быть с максимально возможным h21.



[Дим Димыч]

Если хотите получить результат подбор транзисторов более актуален нежели выбор термопасты. И не только выходные. Все должны быть с максимально возможным h21.

П609А по 143
BC550C по 520



[Vitavoice]

Граждане, а отдать фрезеровщику транзисторы и радиаторы? Есть такая торцевая фреза. Не Алле? Будем совмещать кривую поверхность транзисторов с кривой поверхностью радиаторов?



[Дим Димыч]

Расскажу про эксперимент сегодня.
Откусил у транзистора кт803 ноги и поверхность легко выровнял на ровном точильном круге и т.д...
Транзистор лёг на поверхность радиатора идеально., в моём случае на переходники из меди.
Осталось только выводы припаять к пяточкам выводов эмиттера и базы. Они кстати как рожки высотой по 0,5...1,0 мм в углублении.
Но вот они только типа железные.
Можно наверно спецфлюсом.
Вот такая заморочная идея, глуповатая конечно, но вполне рабочая.



[ВАР]

Ортофосфорной можно. Только потом промыть хорошо с содой.



[Дим Димыч]

Я попробовал китайским флюсом (по работе пользуюсь)
Припаялись выводы, но с некоторым усилием всё же оторвал их.
Нужен серьёзный флюс по железу, возможно да...ортофосфор.



[apalych]

Я попробовал китайским флюсом (по работе пользуюсь)
Припаялись выводы, но с некоторым усилием всё же оторвал их.
Нужен серьёзный флюс по железу, возможно да...ортофосфор.

Свёрлышком ∅0.8-1 сделать выборку в выводах и на ортофосфорной припаяться.



[Дим Димыч]

Свёрлышком ∅0.8-1 сделать выборку в выводах и на ортофосфорной припаяться.

Ничего не нужно свёрлышком, там выборка-углубление есть. Диаметр стеклоизолятора 4,5мм.
Я писал про рожки 0,5...1,0 мм. Думаю ближе к 1,0мм.
Ааа...понял! Углубиться свёрлышком в сам вывод
Вполне возможно дремелем, диаметр вывода 1,5мм.
В общем варианты надёжного припая есть.



[ALSS]

Но вот они только типа железные.

Ковар. Одинаковый КТР со стеклом.



[SemenS]

Это такой юмор?

Ну конечно же юмор! Ну а если серьёзно, то по теплопроводности КТП-8 и её же аналоги сильно уступают современным тепломазям. Хорошие пасты дорогие , но по теплопроводности превосходят упомянутую КТП раз в 100.



[Сергей Михайлович]

Ну а если серьёзно, то по теплопроводности КТП-8 и её же аналоги сильно уступают современным тепломазям. Хорошие пасты дорогие (2 грамма 70$) , но по теплопроводности превосходят упомянутую КТП раз в 100.

Конкретика будет? У какой такой мифической термопасты термопроводность 70 Вт/(м*К)?

https://www.youtube.com/watch?v=jjwMd-9uQ9s&t



[SemenS]

У какой такой мифической термопасты термопроводность 70 Вт/(м*К)?

Coollaboratory Liquid Pro. Теплопроводность 80 Вт/(м*К)
Купить можно в ЧипДипе

Жидкий металл Coollaboratory Liquid Pro + CS (Cleaning Set) (0.15 мл) | купить в розницу и оптом

Жидкий металл Coollaboratory Liquid Pro + CS ..., ПРЕДОСТЕРЕЖЕНИЕ! Coollaboratory Liquid Pro НЕ РЕКОМЕНДУЕТСЯ наносить на поверхности из алюминия! Алюминий недостаточно устойчив при взаимодействии с жидким металлом. Алюминий в некоторых случаях при увеличении влажности воздуха может формировать...

www.chipdip.ru

Вот тут ещё много интересного, если так сильно интересуетесь

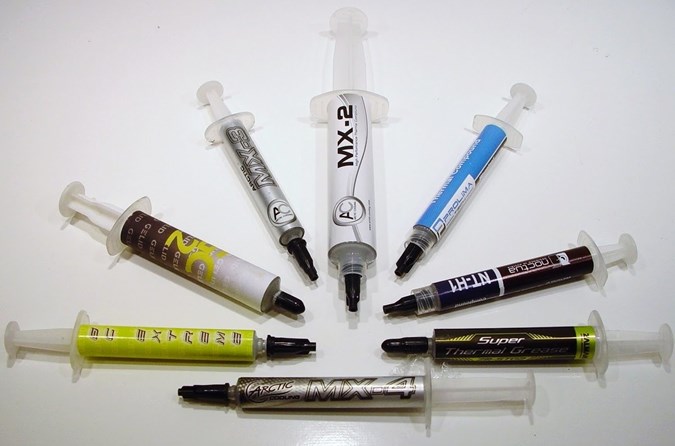

Теплопроводность термопаст, сравнение термопаст по теплопроводности - таблицы

Виды термопасты На мировом рынке представлено огромное количество различных марок термопаст. Они могут быть классифицированы в зависимости от состава и теплопередающих свойств теплопроводной основы, входящей в состав пасты. Рассмотрим виды термопаст более подробно, составим рейтинг термопаст по...

thermalinfo.ru



[Andy_PL]

Coollaboratory Liquid Pro. Теплопроводность 80 Вт/(м*К)
Купить можно в ЧипДипе

Жидкий металл Coollaboratory Liquid Pro + CS (Cleaning Set) (0.15 мл) | купить в розницу и оптом

Жидкий металл Coollaboratory Liquid Pro + CS ..., ПРЕДОСТЕРЕЖЕНИЕ! Coollaboratory Liquid Pro НЕ РЕКОМЕНДУЕТСЯ наносить на поверхности из алюминия! Алюминий недостаточно устойчив при взаимодействии с жидким металлом. Алюминий в некоторых случаях при увеличении влажности воздуха может формировать...

www.chipdip.ru

Вот тут ещё много интересного, если так сильно интересуетесь

Теплопроводность термопаст, сравнение термопаст по теплопроводности - таблицы

Виды термопасты На мировом рынке представлено огромное количество различных марок термопаст. Они могут быть классифицированы в зависимости от состава и теплопередающих свойств теплопроводной основы, входящей в состав пасты. Рассмотрим виды термопаст более подробно, составим рейтинг термопаст по...

thermalinfo.ru

Зто НЕ паста, и далеко не везде применимо. Я пользуюсь подобным в компьютерной технике, и знаком с побочными эффектами



[Юрий Робертович]

apalych, верно! Медная фольга между транзистором и радиатором, можно с пастой ктп-8, можно и без, хорошо и так прилегает, медь мягкая, затягивали постепенно, для вояк делали



[Vitavoice]

Есть такой фрезеровщик? Ну у меня, то есть. Впервые за последние 15 лет.

У меня тоже есть. На вертикальном столе торцевой резьбой в обход ножек. Для шляпки транзистора нужно сделать кондуктор. Сейчас это не вручную фрезеруется, а по чертежу. Смотря какой станок, из автокада, например. Один раз настроил и каждые 3 минуты по идеально ровному транзистору. Металл можно снять где то до 0,5 мм толщины. Да, и сразу будет видно из чего сделана площадка, если из меди, то ура, ура, если из другого, что реально, тогда не очень.



[Александр Бокарёв]

В приборах на задней крышке крепятся транзисторы через керамику на пасте и никто не шлифует ничего. Лишь бы песчина не попала, керамика не треснула.



[Vitavoice]

В приборах на задней крышке крепятся транзисторы через керамику на пасте и никто не шлифует ничего. Лишь бы песчина не попала, керамика не треснула.

Получается 5 переходов с разным термическим сопротивлением: подошва транзистора/паста/керамика/паста/задняя крышка.
Я несколько раз делал так: торцованная подошва/фрезерованная медная пластина/слюда/алюминиевый радиатор. Площадь медной пластины в 4 раза больше площади подошвы транзистора толщина пластины 4 мм. Форма -квадрат со скруглёнными углами. В пластине 10 отверстий: 3 под выводы транзистора, 3 с резьбой под фланец, 4 по углам пластины для крепления к радиатору. Вместо пластины можно взять медный уголок, либо согнуть уголок и профрезеровать все 4 полки. Можно пластину вырезать из кругляка, тогда фрезеровщику облегчить работу.

Итого, на данный момент это не сложно и не дорого.



[Дим Димыч]

Вот на фото прокладки 0,1мм для военных П4, алюминиевые (пробовал паяльником).

Откройте любой серьёзный техдокумент на свч выше 1ГГц мощные транзисторы, которые новые разработки.

В конце параметров написано что нужна подложка сплав олово-индий.

Получается что лучше ничего нет.



[ВАР]

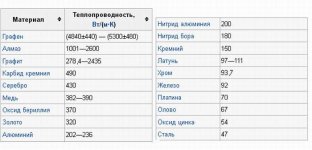

Я использовал под КТЮ-3-20 из окиси бериллия. Есть и другой размерчик. Теплопроводность такая-же как у алюминия. Из минусов - толстые, хрупкие и токсичные. Но для тёщи пойдёт....


А из графена?
Пардон, табличка какая-то "левая". Для окиси бериллия дают ≥250 при 40℃.



[DIM]

Карбид кремния интересен, интересно делают из него.



[Дим Димыч]

Первая оксид бериллия.
2 и 3 металлические, видимо оксид алюминия.
Если кому нужны металлические, вышлю комплект за пересылку.
Чего им валяться.
У меня и конвертики пластиковые посылочные без дела остались.
Также есть всякие фланцы.



[DIM]

Оксид - неметал.
