JLH на германиевых транзисторах

[Георгий Панин]

Здесь бас есть, даже слишком. Пускай сами тренируются, никогда этим не занимался, верю в советскую промышленность!



[Александр Бокарёв]

Здесь бас есть, даже слишком. Пускай сами тренируются, никогда этим не занимался, верю в советскую промышленность!

Я тоже умудрился спалить один AD161, пока горевал, посмотрел всю кучку, а там в живых остались ровно 4 пары. Один лишний был.



[Святослав_]

Здесь бас есть, даже слишком. Пускай сами тренируются, никогда этим не занимался, верю в советскую промышленность!

Баса может появиться много от банального недодемпфирования. Причиной чему вполне может быть все то же повышенное "еср". Из-за не тенированности банок, или их недостаточного общего количества.



[Александр Бокарёв]

Чтобы еср не испортил звука, ставим на питание одну конскую банку, а уже выход звука делаем на паре баночек поменьше. там разные варианты, один другого интереснее.



[Динозавр]

Или

Есть подозрения,что AL103 подпалены

Или перемаркировка (из более доступных, но низкочастотных)- иногда продают кремний вместо дефицитного германия (всё нужно проверять при наличии сомнений)))

схему взять за основу,Грюндика?

Вот куда можно спокойно ставить на выход кремний



[Александр Бокарёв]

Или

Или перемаркировка (из более доступных, но низкочастотных)- иногда продают кремний вместо дефицитного германия (всё нужно проверять при наличии сомнений)))

В те годы про перемаркировку как и про китайцев, выпускающих (и подделывающих) транзисторы, не было понятий.



[Георгий Панин]

Может быть я уже придираюсь, но какая то «волнистость» присутствует. Это меандр 10кГц. Тоже самое в « другом разрешении».



[Samodelkin]

Это разрядность АЦП.
У вас похоже осцилл на 8 бит?



[Георгий Панин]

Неспешно продолжаю сборку, возник вопрос, как реализовать блок питания?
На трансформаторе вторичка 2х11 в. Собственно вопрос, сделать выпрямитель на диодах, имеются КД202, КД242, КД213, один мост или два, на каждый канал свой, или мостики поставить, опять же, два или один?

Получается пока так.



[Святослав_]

На каждый канал свой мост, притом собрал бы эти мосты на КД213.
Или на П217-х, и им подобных, включенных диодом.
Трансформатор слишком жирный, как на два Худа с низким питанием.



[DIM]

Если есть диоды Д302-303, поставьте их. Они греться не должны.



[Георгий Панин]

Трансформатор - какой был. От галогенок для освещения. Сейчас такие не найти, раньше в любом магазе продавались. Для худа есть еще, немецкий, с одной обмоткой 24 в. От станка. Что интересно, он 50 Вт. старый, есть новый, китайский, тоже 50 Вт. Размеры раза в два отличаются. германиевых диодов нет.



КД202 крепить удобно, просверлил дырки и все. КД213 надо как то колхозить.



[Ник и Тич]

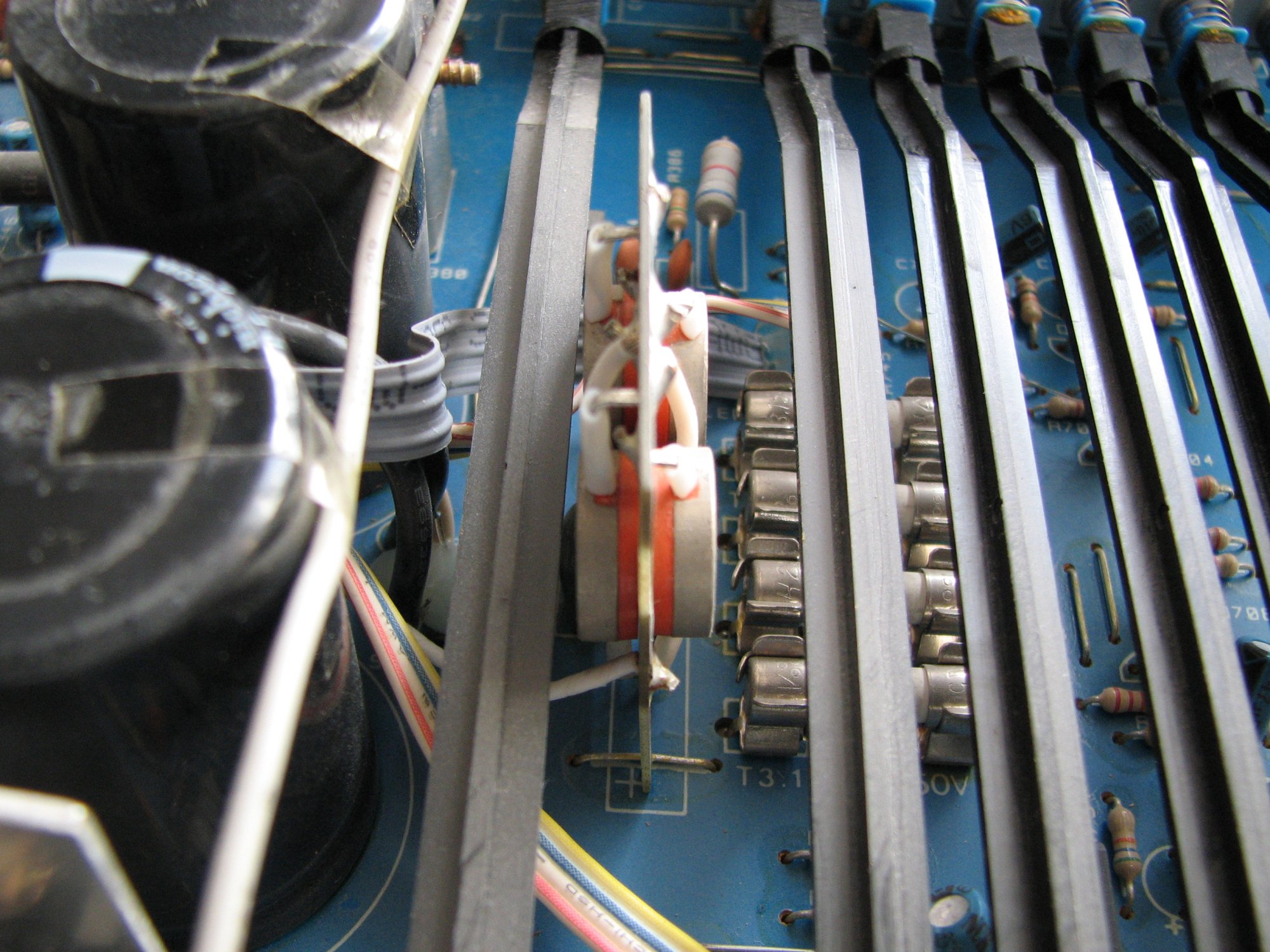

Замена тупого моста GBU6B на мостик из 2Д213А.



[Александр Бокарёв]

На каждый канал свой мост, притом собрал бы эти мосты на КД213.
Или на П217-х, и им подобных, включенных диодом.
Трансформатор слишком жирный, как на два Худа с низким питанием.

Прочли мысли и высказались первый.Но про мост на П217 - не моё.



[Георгий Панин]

Посмотреть вложение 80655

Это на текстолите или алюминий.

Прочли мысли и высказались первый.Но про мост на П217 - не моё.

Нет П217-х. Написал что есть. Значит КД213!



[Александр Бокарёв]

КД202 крепить удобно, просверлил дырки и все. КД213 надо как то колхозить.

Четверку 213-х короткими выводами паяете в квадрат, железными пузами вверх. Куском чего угодно, типа фанерки, текстолита, квадратом с отверстием в центре винтите мост в шасси. Радиатора не нужно, спинками диоды прижать к шасси. И усё.
да! Сверху на фанерку рисуете символ мостика с плюсами минусами и переменкой. лапы от диодов можно загнуть наверх , сделав петли и туда провода впаять.



[Георгий Панин]

А чем КД202 не угодили, падение большое, или « не музыкальные»?

Нсть идея, нашел вот такие «люверсы». Насверлить отверстий, вставить, и припаять.



[Александр Бокарёв]

А чем КД202 не угодили, падение большое, или « не музыкальные»?

Падение большое. зато их удобнее крутить, конечно, чем 213-е. На кусок стеклолита с четырьмя отверстиями 5мм. И на площадки из фольги запаять.

тут в свете вчерашних ночных опытов спаял схему -химеру , на германии разных частотных свойств. Корпус ТО-3, нижний этаж AD167 , верхний ASZ1016 . Питание 40 вольт, с гасилкой, на схеме остается 20 в 0,6А, от 40 в питается драйверный транзистор. с током 55 ма. Схема от руки. Но думаю, понятно.

Макетка, запуск был,все живы.Есть мысль поддать тока и напряжения, выжать пару ватт.Запас есть.



[Динозавр]

думаю, понятно.

Внизу можно пару-тройку П605 параллельно (каждый со своим эмиттерным резистором).



[Святослав_]

А чем КД202 не угодили, падение большое, или « не музыкальные»?

Большее падение, и скорострельность на та.
А КД213 - современный диод, не уступающий импорту.
Паял их, в случаях как этот - при скромной нагрузке, как обычно, белыми жопками на прямоугольники из медной фольги двухслойного стеклотекстолита. Прижимал при пайке пальцАми к этим прямоугольникам, через пасту. Выводы делал максимально короткими, выводил вниз на жирные по ширине проводники, с подпаянной вдоль них миллиметровой облуженной медной проволокой.
У этих диодов отличный теплоотвод даже через выводы.
При более серьезной нагрузке к этому хозяйству добавлял мини-радиаторы, в виде алюминиевых пластин, по размеру фольговых площадок, или обрезанные П-подобные вставки из швелера.
Прижимал уже винтами, через штатные для диодов-таблеток фланцы.
При еще более серьезной нагрузке использовал КД2999 или КД2997.
Прокладываю толстую медную проволоку вдоль всех печатных проводников с большими токами, и по земляным тоже. Какой бы длины они не были, хоть сантиметр.
Иногда приходится использовать вместо круглого проводника шинку. Ее легче выгибать и подпаивать.
Чем аналогичного сечения круглый.



[Александр Бокарёв]

Большее падение, и скорострельность на та.
А КД213 - современный диод, не уступающий импорту.
Паял их, в случаях как этот - при скромной нагрузке, как обычно, белыми жопками на прямоугольники из медной фольги двухслойного стеклотекстолита. Прижимал при пайке пальцАми к этим прямоугольникам, через пасту. Выводы делал максимально короткими, выводил вниз на жирные по ширине проводники, с подпаянной вдоль них миллиметровой облуженной медной проволокой.
У этих диодов отличный теплоотвод даже через выводы.

Шикарный совет.Делал так же



[Георгий Панин]

Я просто фигею. Спаял мостик из КД213, решил проверить мультиметром мост целиком. Ничего не понял, со стороны и переменки и постоянки звонится в одну сторону. Оказалось у одного диода маркировка перепутана, диод новый, не паяный был 92 - го года выпуска. Во дела!!!



[Святослав_]

Надписям особо не верю, тестером ткнуть всегда полезно. Секундное дело.
Насколько помню, все КД213 с ромбиком, или даже с россыпью ромбиков по поверхности.
Но, наверное, маркировщица думала в тот момент о чем-то совсем другом, и чуть более романтичном.
Тем более был год 92-й.



[Rezvoy]

Они двух типов всегда выпускались- с анодом или катодом на корпусе.



[Александр Бокарёв]

Они двух типов всегда выпускались- с анодом или катодом на корпусе.

А что, индекса не было какого-то , спец, для вариантов?



[Ник и Тич]



[Samodelkin]

Они двух типов всегда выпускались- с анодом или катодом на корпусе.

Если есть паспорт, покажите, пжлст...
Не встречал ни разу инверсный вариант.
P.S. В "ящиках" чуть более 15 лет работал.



[борис]

кд206 в паре с кд210?



[Александр Бокарёв]

Кд 202 в паре с 206, полярность у них другая,плюс на ж...



[Soundfile]

Кд 202

А то,что они-низкочастотные-влияет как-то?
