Небольшой вуфер на 25 ГДН-1-4 (10 ГД-34-80), щелевой ФИ

  • Автор темы Автор темы OLD
  • Дата начала Дата начала
шкалу на графике слева гляньте, разница между соседними значениями. Чем она больше. тем незаметнее неравномерность.

А что обозначает шкала справа?

сегодня простым методом измерил настройку ФИ своего вуфера. метод такой : тонгенератором подавал частоту от 30 Гц и выше, внимательно наблюдая за амплитудой диффузора. с повышением частоты она (амплитуда) плавно уменьшалась, на 42 Гц диффузор как бы замер, зато максимально "дуло" из порта. с последующим увеличением частоты амплитуда снова начала увеличиваться. из этого делаю вывод, что настройка порта = 42 Гц.

Я в школе еще паял вот такой автогенератор, щелчок по диффузору и он запускается на частоте резонанса


Вложения

  • автогенератор.jpg
    682.8 KB · Просмотры: 323
OLD написал(а):
сегодня простым методом измерил настройку ФИ своего вуфера. метод такой : тонгенератором подавал частоту от 30 Гц и выше, внимательно наблюдая за амплитудой диффузора. с повышением частоты она (амплитуда) плавно уменьшалась, на 42 Гц диффузор как бы замер, зато максимально "дуло" из порта. с последующим увеличением частоты амплитуда снова начала увеличиваться. из этого делаю вывод, что настройка порта = 42 Гц.
Нажмите для раскрытия...
В интернете попадался ролик как определить настройку фазоинвертора. Всё как у вас, но парень сыпал на диффузор мелкую крупу. И тогда хорошо видно, когда диффузор затихает.

OLD написал(а):
сегодня простым методом измерил настройку ФИ своего вуфера. метод такой : тонгенератором подавал частоту от 30 Гц и выше, внимательно наблюдая за амплитудой диффузора. с повышением частоты она (амплитуда) плавно уменьшалась, на 42 Гц диффузор как бы замер, зато максимально "дуло" из порта. с последующим увеличением частоты амплитуда снова начала увеличиваться. из этого делаю вывод, что настройка порта = 42 Гц.
Нажмите для раскрытия...

Настройка у вас правильная. Теперь найдите 25ГДН-3-4 и замените им 25ГДН-1-4, сразу почувствуете разницу.

Сергей Русаков написал(а):
Я в школе еще паял вот такой автогенератор, щелчок по диффузору и он запускается на частоте резонанса
Нажмите для раскрытия...
На частоте резонанса динамика, где сопротивление высокое, а эквивалентная схема - параллельный контур. На резонансе ФИ сопротивление в минимуме, неужели и там запустится? Если да, то памятник за потомками. Проверить что ли?

Марков Николай написал(а):
На частоте резонанса динамика, где сопротивление высокое, а эквивалентная схема - параллельный контур. На резонансе ФИ сопротивление в минимуме, неужели и там запустится? Если да, то памятник за потомками. Проверить что ли?
Нажмите для раскрытия...
Это схема Голунчикова из Радио за 1981 год. Статья называется "Трёхполосный любительский громкоговоритель".

Запускается прекрасно как в корпусе колонки так и без, причем сразу реагирует изменением частоты буквально на любую негерметичность (ремонтировал прошную акустику, услышал призвук - оказалось сквозное отверстие в корпусе под ручку для переноски, заткнул, призвук исчез, частота резонанса в корпусе изменилась (да-да, 3 мм и влияет)

Сергей Русаков написал(а):
Запускается прекрасно как в корпусе колонки так и без, причем сразу реагирует изменением частоты буквально на любую негерметичность (ремонтировал прошную акустику, услышал призвук - оказалось сквозное отверстие в корпусе под ручку для переноски, заткнул, призвук исчез, частота резонанса в корпусе изменилась (да-да, 3 мм и влияет)
Нажмите для раскрытия...
Знаю, делал, но не пробовал с ФИ. В этом вопрос.

Статья на этом же сайте есть. Автогенератор как раз для настройки фазоинвертора:

3-х полосная АС на 10 ГД-З0Е, 4 ГД-8Е и 3 ГД-31 | ldsound.info

Предлагаемый вниманию читателей громкоговоритель выполнен на основе широко распространённых динамических головок 10ГД-З0Е, 4ГД-8Е, 3ГД-31 и предназначен для работы с высококачественной звукоусилительной аппаратурой. Основные технические характеристики: Воспроизводимый диапазон частот: 20 - 25000...
ldsound.ru ldsound.ru

Что-то не то! Их частота будет равна резонансной частоте подвижной системы головки в данном акустическом оформлении (С). А какая может быть резонансная частота головки в оформлении, если ФИ уже открыт???
Верхний пик ЧХ сопротивления АС с ФИ? Но он гораздо выше. Резонанс в ЗЯ до открывания ФИ? Нам надо ниже, описание с ФИ. Так на какой же частоте он, сволочь, загудит?
Есть идея, простая, как дверь. Микрофонный усилитель с электретником, за 2 см от выхода ФИ, простейший диодный ограничитель, акустическая ПОС на вход усилителя. Загудит точно на частоте настройки ФИ, останется измерить частоту. Точность будет отменная.
Статья эта у меня с юности, справочник Терещуков, и до сих пор по ней вопросы возникают! Например, зачем диапазон перестройки с 18 ГЦ?
Или вот ещё: Увеличение длины туннеля со 100 до 176 мм позволяет изменить частоту настройки фазоинвертора с 30,5 до 18 Гц (С). А дули. Не в 1,76 раза, а в корень квадратный из 1,76! Так что не всему написанному верьте. Даже в справочниках.

Ещё пару моментов по статье, раз уж пошла такая пьянка.
Разброс резонансной частоты, по статье, 24...40 Гц. Дальше читаем: Это будет свидетельствовать о настройке туннеля на частоту резонанса головки . Но, простите, при резонансной 40 Гц ФИ надо настраивать значительно ниже резонансной, в надежде получить Чебышёвскую АЧХ, ибо высокая резонансная=малый эквивалентный объём. А при 24 Гц - наоборот, выше резонансной, низкая резонансная=малая добротность, низ завален. Нет, при 40 Гц строим на 40 Гц ФИ! Во дудеть будет.

Фильтры красиво рассчитаны... с игнорированием индуктивности НЧ динамика, а она немалая. Что делает второй порядок в таком случае, известно: Компенсирующая цепочка Буше-Цобеля для динамика в картинках . Получим выброс выше предполагаемой частоты среза (500 Гц). Теперь вспомним АЧХ 10ГД-30. Ага, правильно. С 500 Гц резко вверх. Ну, вы в курсе...
После такого не удивляет, что номиналы фильтров написаны с сотыми и никак не изменялись при стыковке полос - никто их реально не стыковал. И 3ГД-31 (страшно доработанный) от 5 до 25 кГц с неравномерностью 2 дБ не работал и не будет, потому что не может. Вывод прост как двери: статья - ещё одна сказка для любителей без микрофонов (но с темброблоками, по Кузнечику). Стена плача.

Последнее редактирование:

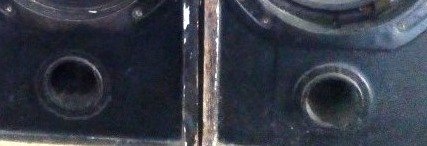

В те далекие времена в теорию никто не вчитывался :) ...я помню, что фазоинвертор точить договаривался..вот это была проблема. Выточили из стали..так и стоят. А вот настраивал я их или нет по "выхлопу", убей не помню :)


Вложения

  • IMG_20210603_135750.jpg
    26.7 KB · Просмотры: 266
[
Aluk написал(а):
Мне как то довелось доводить до ума колоночки Вега 109. Трехполоска. Схему фильтра, заводскую, нашел в нэте, а как залез внутрь, да глянул, да померил индуктивности катушек, так руки и опустились что то дальше делать. Мало того, что полное не соответствие заданным номиналам, причем в разы в меньшую сторону, так еще и в пАрах ас все номиналы разные. Позже узнал, что цеха Бердского радиозавода по производству этих, с позволения сказать АС, находились в местах не столь отдаленных. Справедливости ради, все же следует отметить, что попадались и обратные ситуации, когда полное соответствие до мелочей и по схеме и в пАрах. Амфитон, Электроника высшего класса - там с этим получше.
Нажмите для раскрытия...

Aluk, добрый день! Хотел повторить Ваш сабик... Уточните, пожалуйста, его глубину, на рисунке указана 292мм, а на разрезе 282 мм. Какой размер правильный?
С уважением
Андрей

Andrey95799 написал(а):
[

Aluk, добрый день! Хотел повторить Ваш сабик... Уточните, пожалуйста, его глубину, на рисунке указана 292мм, а на разрезе 282 мм. Какой размер правильный?
С уважением
Андрей
Нажмите для раскрытия...
282

Всем доброго здравия! Вот и до меня дошла очередь изготовить акустику первого поста.
Я как раб инструкций скопировал чертёж и уже одну склеил и вырезал отверстие! Но сцуко у меня 25гдн 3-4 и нужно отверстие под динамик 110мм. А я сделал 103мм. Хорошо только на одном изделии. Теперь придётся как то колхозить и расширять его .

Динозавр написал(а):
Лобзиком его, эксцентрично...
Нажмите для раскрытия...
Не получиться. Уже корпус склеил. Только пилкой от лобзика если. Или попробовать балеринкой прикрутить вырезанный круг на саморезы и аккуратненько )). Фанера 20 мм. Как бы сложновато

Бракодел написал(а):
пилкой от лобзика если
Нажмите для раскрытия...
Когда-то в хозяйстве была самодельная мини-ножёвка с ручкой (пистолетной) с одной стороны (на манер садовой). Что-то делалось полукруглым напильником с крупным зубом.
Есть фрезы с хвостовиком для дрели-еще то удовольствие...Про электролобзик забыли-он односторонний:)

Бракодел написал(а):
Всем доброго здравия! Вот и до меня дошла очередь изготовить акустику первого поста.
Я как раб инструкций скопировал чертёж и уже одну склеил и вырезал отверстие! Но сцуко у меня 25гдн 3-4 и нужно отверстие под динамик 110мм. А я сделал 103мм. Хорошо только на одном изделии. Теперь придётся как то колхозить и расширять его .
Нажмите для раскрытия...
А можно попробовать так: вклеить в отверстие 103 мм толстую планку на секундный клей, потом наметить в этой планке центр отверстия и от него плясать с новым диаметром. Я что-то похожее делал, но с отверстием меньшего диаметра.
Или ранее вырезанную деталь (как Вы предлагали) отцентровать картоном, потом на секундный клей щепками закрепить. Без саморезов

Последнее редактирование:
Распони Туринский написал(а):
А можно попробовать так: вклеить в отверстие 103 мм толстую планку на секундный клей, потом наметить в этой планке центр отверстия и от него плясать с новым диаметром. Я что-то похожее делал, но с отверстием меньшего диаметра.
Нажмите для раскрытия...
вот типа этого и хочу сделать

Бракодел написал(а):
вот типа этого и хочу сделать
Нажмите для раскрытия...
Вентилятор рядом поставьте, чтобы пары клея сдувать и сквознячок организуйте – нехороший этот клей в плане вдыхания паров. Но клеит быстро и крепко

110-103= 7мм. Ходите по краю 3,5 мм...
