Однотактный ламповый усилитель SE6F6C

[Rezvoy]

А с такого, что зазор состоит из суммы "технологического" зазора и собственно толщины прокладки.

И при чем тут толщина пластин?



[Святослав_]

При том, что технологический зазор в разнотолщинном Ш-наборе может быть принципиально больше.



[Rezvoy]

При том, что технологический зазор в разнотолщинном Ш-наборе может быть принципиально больше.

Это не ответ. Мои, например, совпадают до нескольких сотых мм.



[Святослав_]

Да ну! Склеивали Ш-железо, а потом шлифовали? )))



[Rezvoy]

Да ну! Склеивали Ш-железо, а потом шлифовали? )))

Из пачек брал, в масле.



[Святослав_]

Ну тогда как обойма прижмет, со своей картонной прокладкой по периметру. Как карта ляжет.
Наверное, ШЛ-железо за это и обожают, что стык теоретически идеальный.



[Rezvoy]

Ну тогда как обойма прижмет, со своей картонной прокладкой по периметру. Как карта ляжет.
Наверное, ШЛ-железо за это и обожают, что стык теоретически идеальный.

Медная прокладка и лёгкая киянка помогут установить оптимальный зазор. С бумажной тоже можно постучать, но не так стабильно будет.



[Roman 1981]

При том, что технологический зазор в разнотолщинном Ш-наборе может быть принципиально больше.

Зависит наверное не от толщены ленты , а от качества штампа . Если на каком старье делалось...то там подогнать как то нормально не получится. И да, там еще заусенки на пластинах есть...их все в одну сторону собирать надо.



[Святослав_]

Обойма не идеальная плоскость в местах сопряжения с пластинами. Если лупить по ней киянкой, то может вообще выгнуться там, где не надо.
Тут скорее текучий пластик сработает в помощь, в местах по обе стороны зазора между замыкателем и Ш. К примеру, после обоймы идет как обычно, электрокартон, а поверх него 0,04 фторопласт.
Тогда 0,08 мм. будет выбрано где надо, чисто автоматически.



[Roman 1981]

Наверное, ШЛ-железо за это и обожают, что стык теоретически идеальный.

Особенно если какой межкаскадник, например на ток подмагничивания до 10мА . Или гигантоманский выходник ,на малую мощность.



[Rezvoy]

Обойма не идеальная плоскость в местах сопряжения с пластинами. Если лупить по ней киянкой, то может вообще выгнуться там, где не надо.
Тут скорее текучий пластик сработает в помощь, в местах по обе стороны зазора между замыкателем и Ш. К примеру, после обоймы идет как обычно, электрокартон, а поверх него 0,04 фторопласт.
Тогда 0,08 мм. будет выбрано где надо, чисто автоматически.

Ну вот! Сами всё поняли и объяснили!



[Святослав_]

Это так, "рассуждения вслух для публики".
Небось, тоже применяете текучий пластик при сборке?
Тот случай, когда недостаток фторопласта используется как его преимущество.

Не уважаю Ш-железо с отверстиями под винты по краям.



[Rezvoy]

И так бывает, если критично надо выбрать зазор. В первичку ток через ИТ, а индуктивность меряем на вторичке и ловим максимум. Для больших токов достаточно расчета - зависимость не острая.



[Михаил Никодимович]

Влезу немного в чужую тему, заранее извиняюсь.
Задарили мне горсть 6Н7С, среди них нашлась вот такая красавица 53г. (фото). Поковырявшись в компе нашёл вот такую схему (фото), давно как то перерисовывал с бумажного варианта. "Пред." как то вроде, выкладывал Иосифович (нашёл кстати на узмч.рф). Ну, и от ушника остались ТВЗ-40 SE.
Так как я на форумах больше читатель, спрошу здесь - стоит повторять? Выходник позволяет подключить и ультра и пентодом и триодом.



[Юрий Робертович]

Запросто



[Михаил Никодимович]

Как вариант!



[Юрий Робертович]

Я такие и с +450-500в делал, 2200мкф*10в РОЭ



[Михаил Никодимович]

Я такие и с +450-500в делал, 2200мкф*10в РОЭ

Это уже усложняет - 2 напряжения нужно формировать



[Александр Бокарёв]

Влезу немного в чужую тему, заранее извиняюсь.
Задарили мне горсть 6Н7С, среди них нашлась вот такая красавица 53г. (фото). Поковырявшись в компе нашёл вот такую схему (фото), давно как то перерисовывал с бумажного варианта. "Пред." как то вроде, выкладывал Иосифович (нашёл кстати на узмч.рф). Ну, и от ушника остались ТВЗ-40 SE.
Так как я на форумах больше читатель, спрошу здесь - стоит повторять? Выходник позволяет подключить и ультра и пентодом и триодом.

Выходник-то позволяет. а колонки что говорят?



[Юрий Робертович]

Два напряжения - ЗАЧЕМ?



[Михаил Никодимович]

Выходник-то позволяет. а колонки что говорят?

...дык, нетути пока, вернее есть корпуса от Ei югославских с AZ 1202/ BFO-1 и отдельно ScanSpeak 15M/4624G00 и Vifa BC25TG15-04. Но к данной версии уся хотелось бы что-то настольное.

забыл, дружище задарил 4А-32 почти нульцовые, ломовские вроде



[Александр Бокарёв]

...дык, нетути пока, вернее есть корпуса от Ei югославских с AZ 1202/ BFO-1 и отдельно ScanSpeak 15M/4624G00 и Vifa BC25TG15-04. Но к данной версии уся хотелось бы что-то настольное.

Юговским колонкам недавно вернули жизнь, нашли средники, Филипс "Ромашка" , пищалки- совершенно замечательные и копеечные, польские, купольники. Фильтры от дяди Саши. И получилась сказка и песня.
Сейчас фотку отыщу. Басовики там удачные, но есть выброс наверху, пришлось повозиться с НЧ фильтром.

Вот и они.



[Михаил Никодимович]

Так и есть, они самые, а пищалки ... - так родные примерно и выглядели. Правда у меня фильтра родные, с картинки картонной внутри. По уму конечно, надо перещитывать и переделывать фильтра, но где его взять -то.



[Александр Бокарёв]

Так и есть, они самые, а пищалки ... - так родные примерно и выглядели. Правда у меня фильтра родные, с картинки картонной внутри. По уму конечно, надо перещитывать и переделывать фильтра, но где его взять -то.

А схема для вас уже есть ,на фото, считать не нужно.
ПС. Смотрели исходные АЧХ югославских колонок, там все плохо и криво. Средники все убитые, кривые, пищалки тоже разные. мусор. Поэтому взялись довести их до ума, заменив СЧ и ВЧ новыми . И получилось.



[Михаил Никодимович]

А схема для вас уже есть ,на фото, считать не нужно.

т.е. к моему комплекту тоже подойдёт?... я так понял, что это схема фильтров, к Вашим восстановленным экземплярам HZK 12031...



[Александр Бокарёв]

т.е. к моему комплекту тоже подойдёт?... я так понял, что это схема фильтров, к Вашим восстановленным экземплярам HZK 12031...

Ну да, басовики главное. к ним мои фильтры. А СЧ-ВЧ достаточно универсальные, чтобы звучать с другими динамиками.



[Михаил Никодимович]

Спасибо Александр!!!



[Александр Бокарёв]

Спасибо Александр!!!

Главное- от каждого динамика вытащить помеченную пару проводов и на столе макетить фильтры, слушая колонку на метре-полутора. Тогда получится быстро и понятно.



[Юрий Робертович]

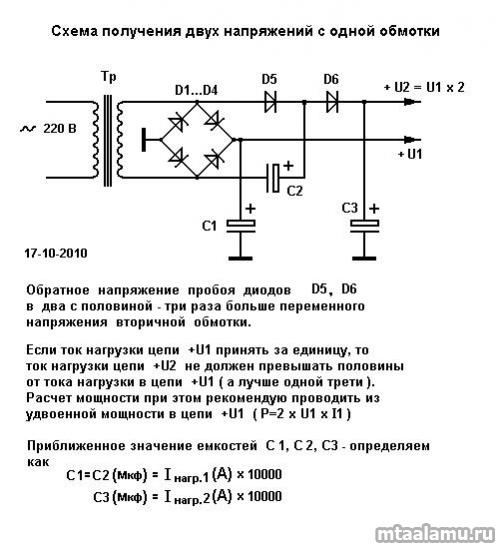

Драйвер с удвоением, просто и понятно



[борис]

Басовики там удачные

Басовики в них встречал двух видов, с одной и двумя ЦШ. Резонансная почти в два раза на воздухе, в ящике почти одинаково.
