Выбор осциллографа

[apalych]

В хозяйстве понадобилось чеґой-то маленькое и на батарейках, дабы взрослую машинку не тискать.
Вот отакэ забавка за 30 USD:

Экранчик 3.2". До 2-х МГц любая кривулька идентична со взрослым настоящим осциллоскопом (выше 10-12МГц – индикатор-показометр). Генератора нету, внутрях токовый шунт (0.05Ω, 6А макс) + токометр. Щупом х10 розетку щупал – не пшикнул
Как бы там чеґо, а теперь эта приблуда в повседневном юзании. Удобная зараза...



[Pushkin]

Hantek - это к Russ, скажите ему спасибо.

Подозрение изначально на него падало. Russ, спасибо!



[Diego]

В хозяйстве понадобилось чеґой-то маленькое и на батарейках, дабы взрослую машинку не таскать.
Вот отакэ забавка за 30 USD:

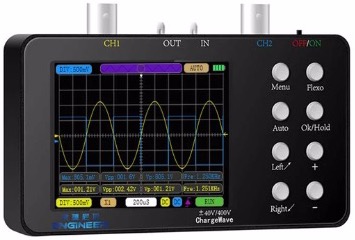

Посмотреть вложение 93528
Экранчик 3.2". До 2-х МГц любая кривулька идентична со взрослым настоящим осциллоскопом (выше 10-12МГц – индикатор-показометр). Генератора нету, внутрях токовый шунт (0.05Ω, 6А макс) + токометр. Щупом х10 розетку щупал – не пшикнул
Как бы там чеґо, а теперь эта приблуда в повседневном юзании. Удобная зараза...

Как это чудо называется ? Не могу на картинке рассмотреть толком



[apalych]

Как это чудо называется ? Не могу на картинке рассмотреть толком

SCO2.
Бывают распродажи.
Девайс 2023 года. Прошивы обновляются.
*) Сейчас ґлянул... Ничё-се прайс взлетел
**) А ежели чеґо в р-не сотни USD – то ґлянуть на ZEEWEII DSO3D12.



[Russ]

Купил к своему осциллоскопу усилитель балансный, микровольты глядеть буду.
Ну и как всегда придется все допиливать, бо в стоке это работает на 10% от возможного, повелся на красивую коробочку.

Вообще, все эти 8-10-12 битные машинки не предназначены для измерения сверхнизких искажений.

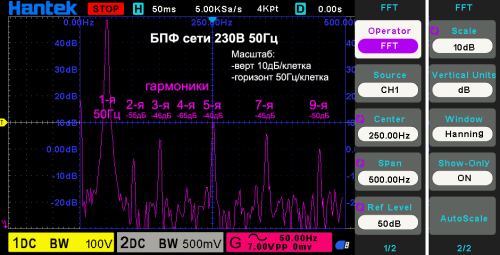

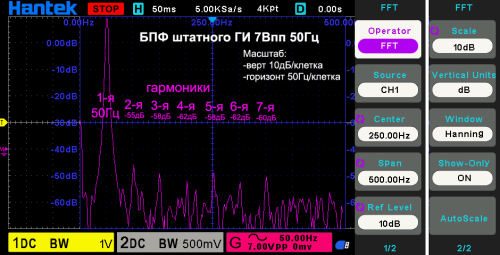

Но сеть посмотреть можно и для ламп как раз, оперативненько глянуть как там, если 2 гармошка не -140дБ



[Diego]

SCO2.
Бывают распродажи.
Девайс 2023 года. Прошивы обновляются.
*) Сейчас ґлянул... Ничё-се прайс взлетел
**) А ежели чеґо в р-не сотни USD – то ґлянуть на ZEEWEII DSO3D12.

Спасибо Нашел SCO2 по приемлемой цене на нашей барахолке Заказал уже У меня есть дома стационарные осциллографы Что то блажь стрельнула приобрести портативный



[slami]

Купил к своему осциллоскопу усилитель балансный, микровольты глядеть буду.

По ссылке уже нет товара... можно поподробней что за усилитель?



[Russ]

Там была красивая коробочка, внутри AD8421 практически по цене микросхемы, переключатель усиления х1, х10 и х100 , аккумулятор, 6 микросхем стояло только для того, чтобы из 3,7В получить 2х12В, причем все это сильно шумело в сигнал, я им написал в отзыве. чтобы поставили коробочку DC-DC с 3х на 2х15 В. сам попробовал, понравилось, жду переключатель, сделаю х1000, получится прекрасный дифпроб, микровольты глядеть. Примерно похожее, только без коробочки и значительно дешевле.



[Александр Бокарёв]

Там была красивая коробочка, внутри AD8421 практически по цене микросхемы, переключатель усиления х1, х10 и х100 , аккумулятор, 6 микросхем стояло только для того, чтобы из 3,7В получить 2х12В, причем все это сильно шумело в сигнал, я им написал в отзыве. чтобы поставили коробочку DC-DC с 3х на 2х15 В. сам попробовал, понравилось, жду переключатель, сделаю х1000, получится прекрасный дифпроб, микровольты глядеть. Примерно похожее, только без коробочки и значительно дешевле.

Ваши опыты впечатляют. За все годы существования журнала Практика AV вы первый, кто собрал, измерил и отслушал корректор на AD797 от Юрия Евтушенко

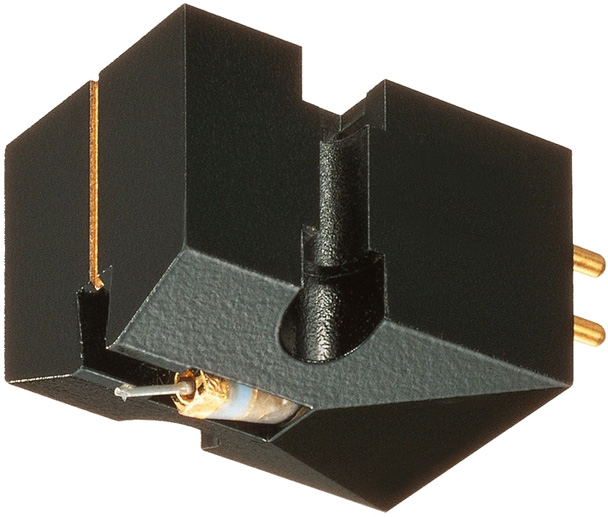

Предкорректор для MC-головок

MС-головки обладают прекрасными характеристиками, но им требуется дорогой повышающий трансформатор. Его может заменить несложная схема на ОУ AD797. ...

www.salonav.com



[Russ]

Ваши опыты впечатляют. За все годы существования журнала Практика AV вы первый, кто собрал, измерил и отслушал корректор на AD797 от Юрия Евтушенко

Благодарю, тут заслуга небольшая, пока ковырялся с активным пробом насмотрел AD8429 с низким шумом и приличной частоткой, можно попробовать в качестве первой микросхемы в универсальный балансный корректор, думаю сделать простой переключатель резистора усиления на 10 или на 200, например и входной резистор добавлять для МС головы..



[Profi]

Есть ещё INA217. Полностью балансный, конечно, не выйдет, но вход весьма достойный выходит.



[Shef]

Вставлю свои $0.02, модель XDS3102A, пользуюсь уже 8 лет:

Oscilloscope with High Resolution and WiFi and USB Port and Multimeter Module Manufacturers and Suppliers China - Quotation of Brands' Products - OWON

Find the OWON xds series n-in-1 digital oscilloscope, usb scope, multimeter oscilloscope, high resolution oscilloscopes, wifi oscilloscope, oscilloscope app in stock here with our professional manufacturers and suppliers in China. We are one of the world's leading brands. Please be free to buy...

www.owon.com.hk

Если брать по-минимуму, без батарейки, без мультиметра и генератора, то ~$500.
Это 8-инчёвый экран и 12-битный АЦП, довольно хреновастый FFT, но в целом осцилл в пользовании весьма хорош. Не зависал и не перезагружался ни разу.



[Юрий]

Ребята, кто знает - возможно ли в С1-112 сделать луч потоньше при увеличении яркости? При слабом свечениии норма, на всю яркость фокусировка не помогат совсем.



[Александр Бокарёв]

Ребята, кто знает - возможно ли в С1-112 сделать луч потоньше при увеличении яркости? При слабом свечениии норма, на всю яркость фокусировка не помогат совсем.

Нет. Такой кинескоп, примитивный. Можно на форумах полазить, народ делится опытом по устранению всякой бяки.



[m.PG]

8ло6и сама по себе гавно , но можно перед ейной мордой (или прям на сам кинескоп )натянуть женский капроновый черный чулок , картинка станет почетче.
по памяти , там куда то добавляли пару диодов и кондеров , чтобы на фокусировку поднять напругу и ужать луч. но что именно делалось не подскажу (просто видел что добились улучшения , особо не вникал - было не интересно ).



[Александр Бокарёв]

8ло6и сама по себе гавно , но можно перед ейной мордой (или прям на сам кинескоп )натянуть женский капроновый черный чулок , картинка станет почетче

Не могу врубиться, какие лоби? 8 лоби....А! так это же трубка 8 ЛО 6 И !))))



[m.PG]

Не могу врубиться, какие лоби? 8 лоби....А! так это же трубка 8 ЛО 6 И !))))

чего непонятного лобио ...хачапури ...сациви....он же родсвенник арменину с1-118 ))))



[Nik_man]

Подарили мне в этом году такое переносное китайское чудо...
3 в 1 ...
-Осциллограф на 2-канала ;
- Встроенный генератор с выходной частотой от 1Гц до 2МГц ;
- Мультиметр (измеряет U (постояннное и пременное ) ,ток (постояннный и пременный ) ,сопртивление ,конденсаторы ,температуру , проверяет диоды ).

Цена такого китайского чуда почти 5500 р.

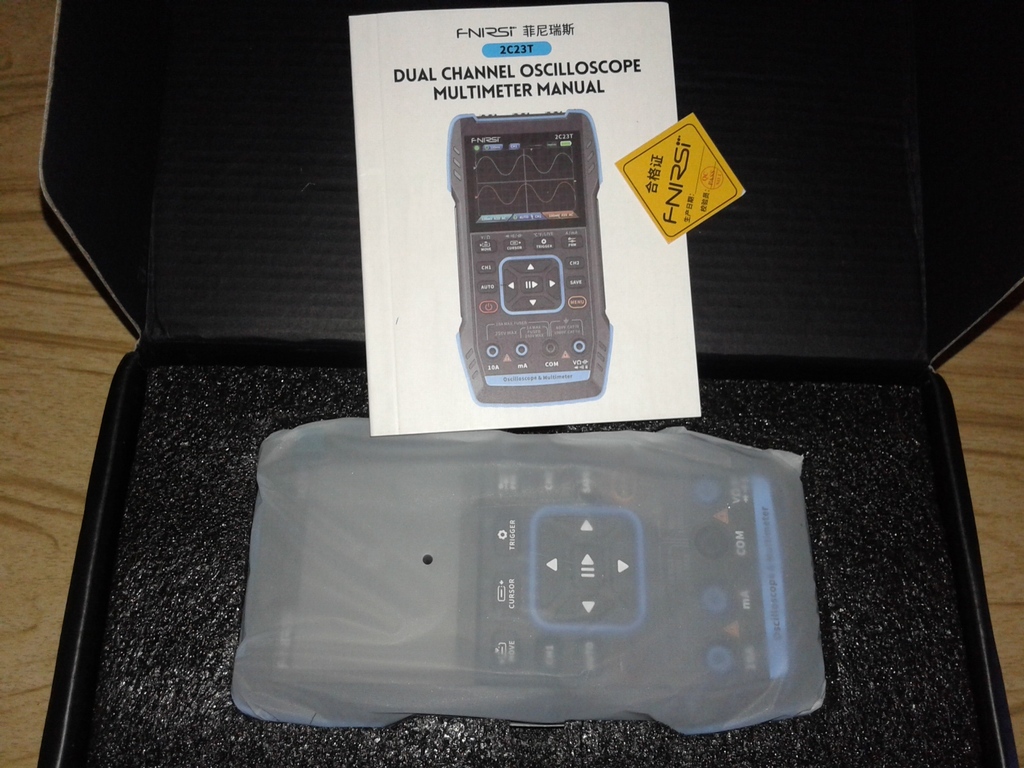

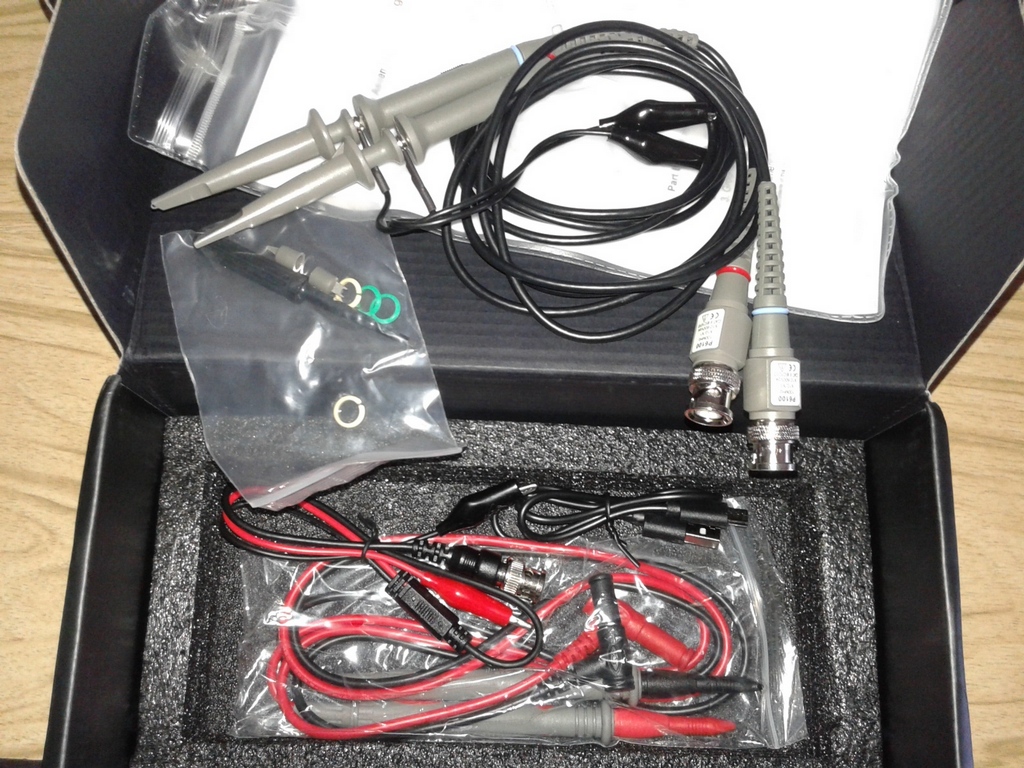

В комплекте ...инструкция на русском ,щупы для мультиметра ,кабель для генератора ,2 щупа для 2 каналов осциллографа и шнур для зарядки от USB .

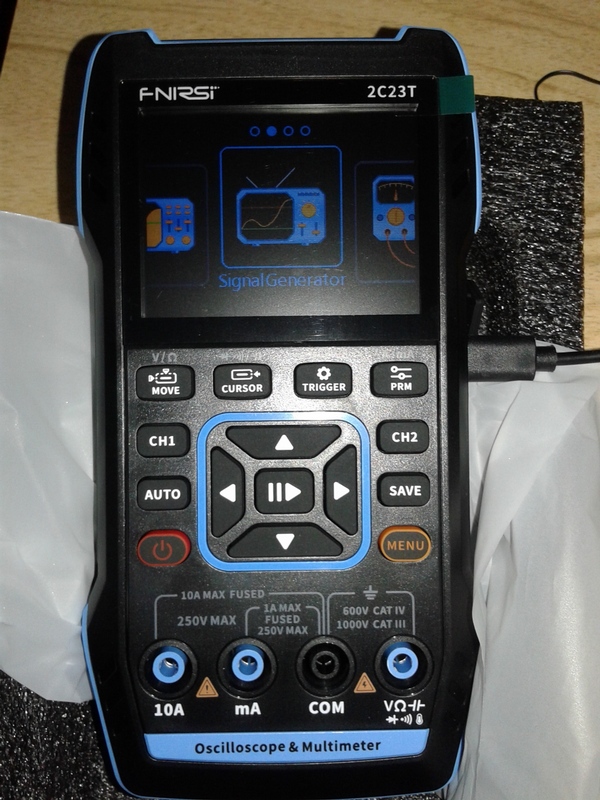

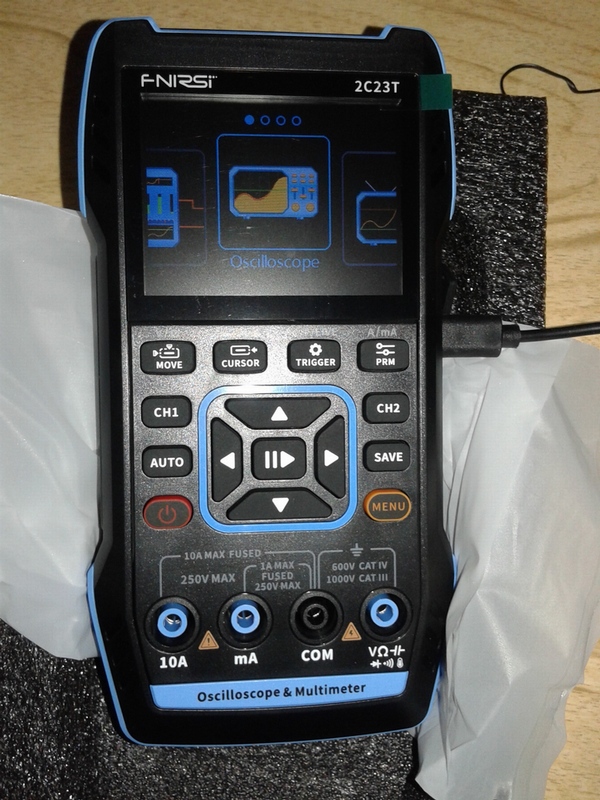

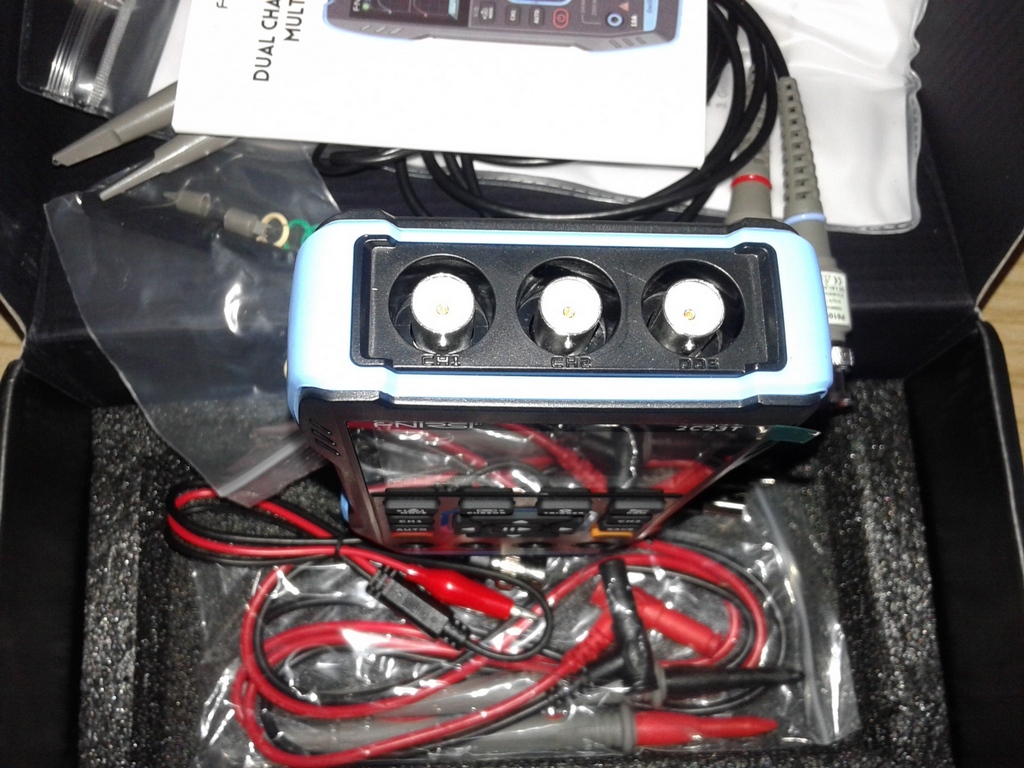

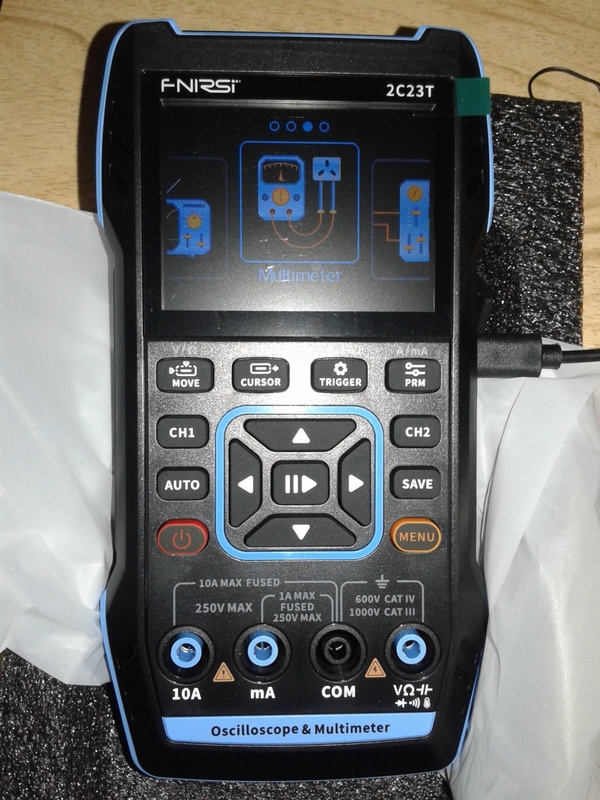

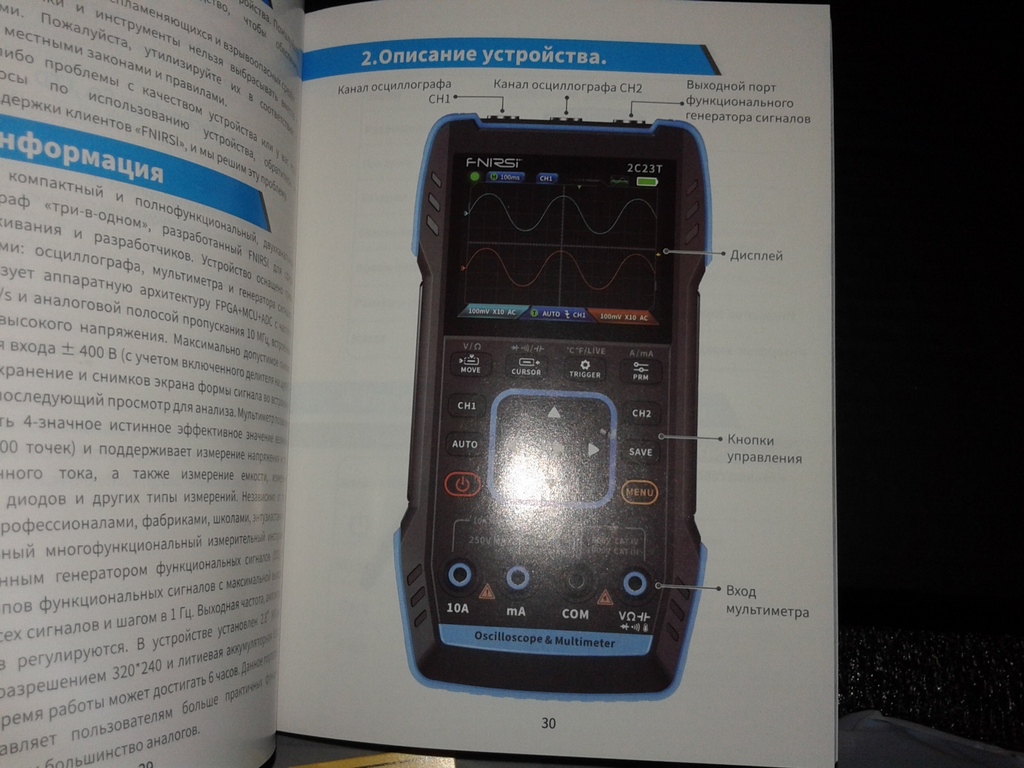

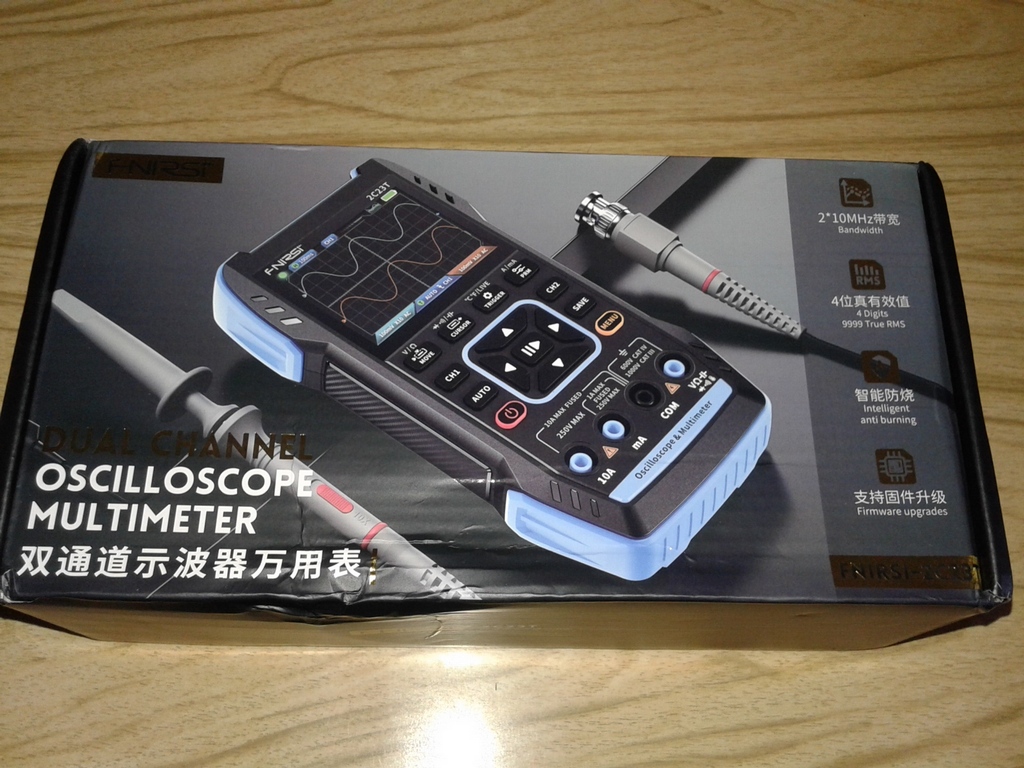

Так выглядит это китайское чудо ...



размеры 167 х 89 х 35мм , масса 300 гр.

Зовут это китайское переносное чудо 3 в 1 ...FNIRSi 2C23T ...

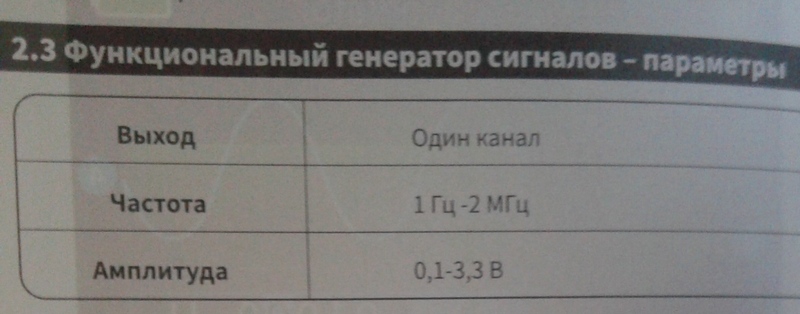

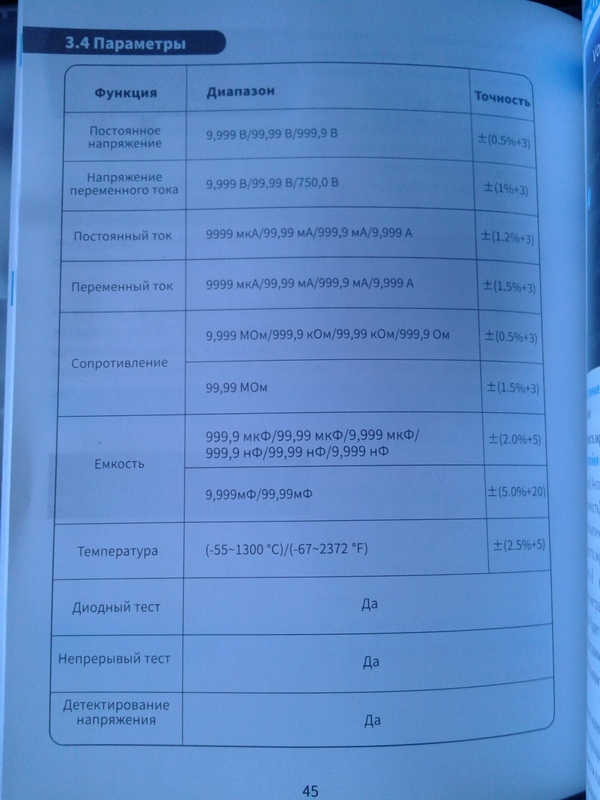

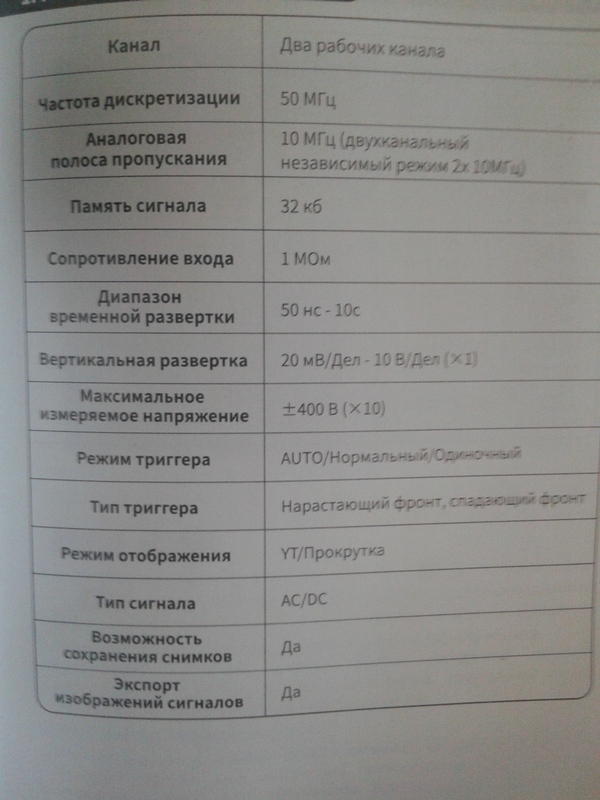

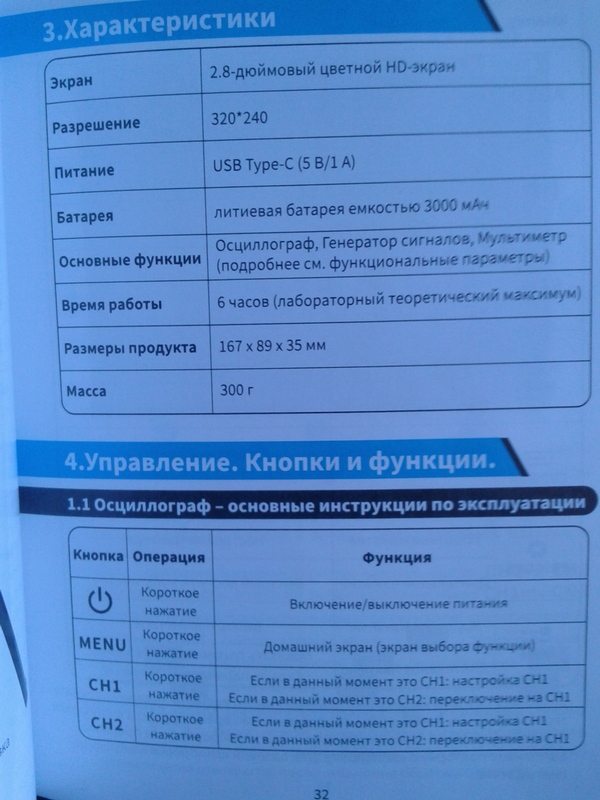

его характеристики и параметры

видео про это чудо 3 в 1 ... тестирование

Fnirsi 2C23T: мультиметр + осциллограф + генератор сигналов

В последнее время у китайских производителей стали популярны многофункциональные приборы, сочетающие в себе возможности мультиметра и осциллографа. Мода на т...

www.youtube.com



[Владимир Перепелкин]

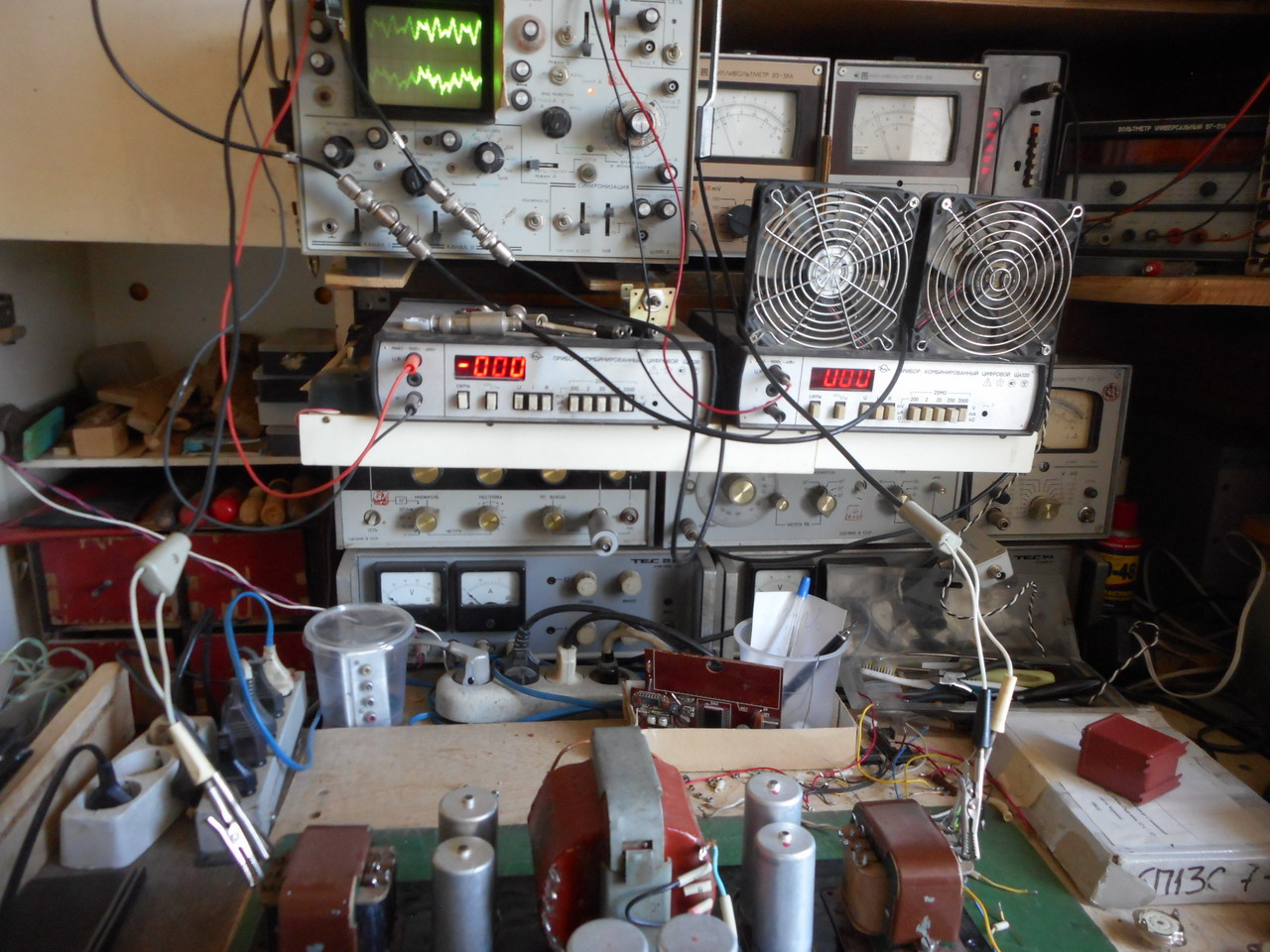

Я до сих пор пользую С1-64А. Только вентилятор родной заменил на 80 мм от компа, чтобы не гудел.



[Russ]

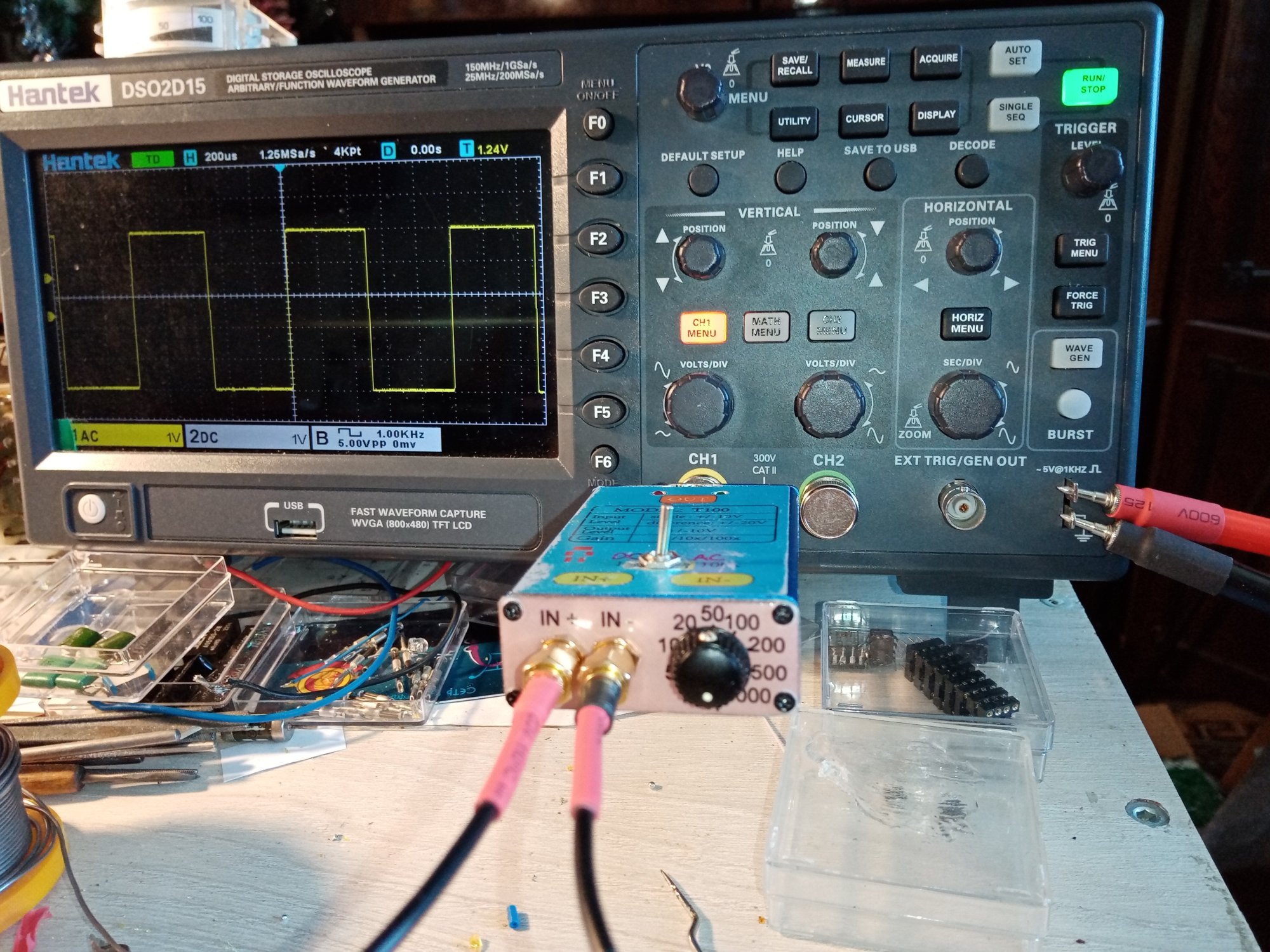

Закончил с дифусилителем, нравится, вполне удобно работать. Максимальное усиление 1000, шумы небольшие. Реально можно смотреть 20мкВ на клетку. Рекомендуется тем, кому интересно микровольты глядеть.



[ALSS]

Я до сих пор пользую С1-64А. Только вентилятор родной заменил на 80 мм от компа, чтобы не гудел.

Т. к. мой задвинут в угол полки, заставленной и другими приборами, поставил два 60 мм последовательно ну и чуток снизил напряжение, в итоге воздух достается и остальным и пыль не скапливается на полке.



[Shef]

Закончил с дифусилителем

А гальваническая развязка у него есть?
Я если буду переоснащать лабу, планирую приобрести пробы с развязкой. У того же OWON-а бюджетная OD5015 до 100МГц, до 1,5КВ дифф.напр, 4МОм/2пФ, смещение <+-5мВ
Но если уж переоснащать, то скорее всего "губа раскатается" на всю ))

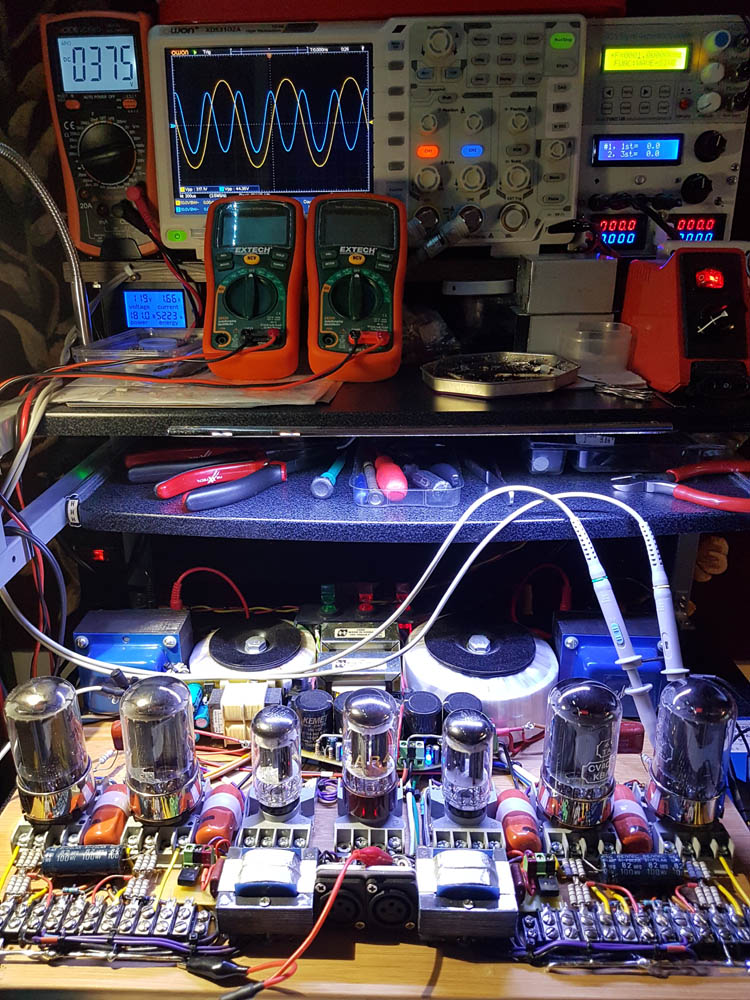

Начало было незатейливое: кетайский осцилл (модель в посте выше), генер и искажометр (справа) с ыБея, три прибора, да power-метр (слева). Всё на тележке чтоб можно было в КДП перекатить и макет подцепить к акустике.



[Russ]

Гальванической развязки у проба нет, осциллоскоп питается от батареек, поэтому и не требуется.



[Карта]

Тема

Карманный мультиметр-осциллограф. Выбор...​

22 страницы

https://monitor.net.ru/forum/threads/683827/



[Russ]

Карманный мультиметр-осциллограф. Выбор...

Есть очки для близи, для дали, придется заказывать специальные для осциллоскопа



[Сергей Русаков]

А я жду каку нибудь приставку к телефону. Чтоб по юсб подключил и смотри. Есть уже, но пока крупновато.



[m.PG]

ну так купи смартфон с очень качественной звуковухой нацеленной на проигрывание музыки и пользуй ))) для бытовой аудио протребности хватит )))

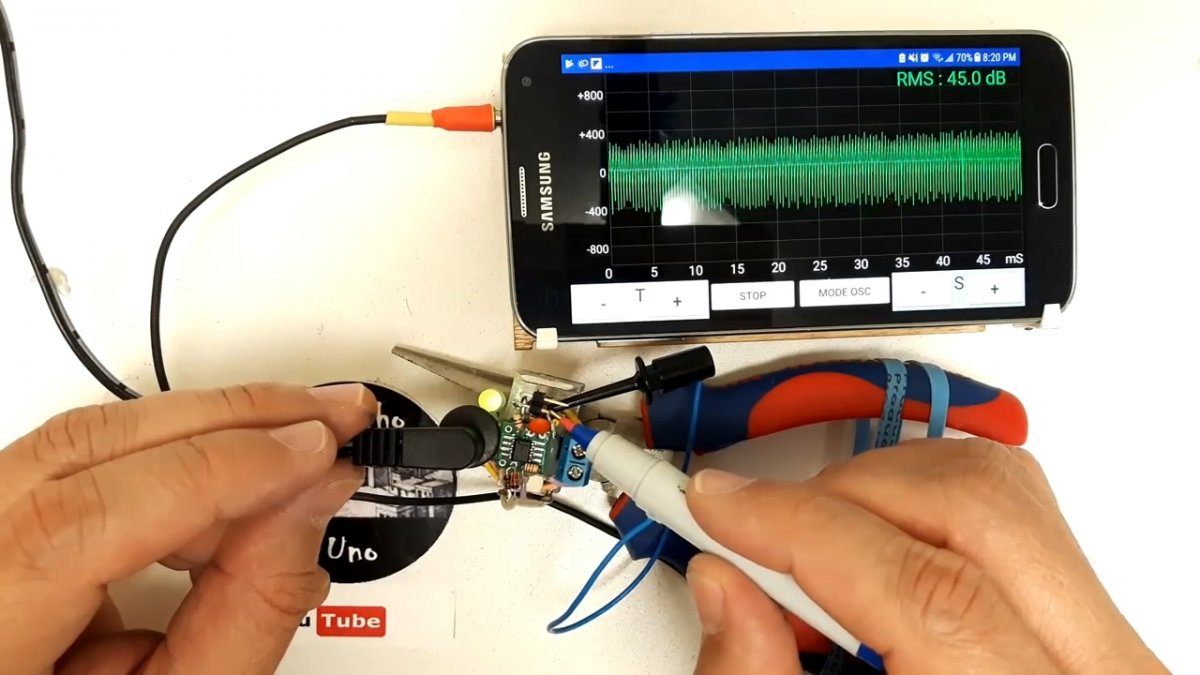

Простой самодельный осциллограф из смартфона

Хороший осциллограф относится к слишком дорогому оборудованию для обычного радиолюбителя, для которого пайка микросхем и ремонт электроники является только хобби. При необходимости наблюдения за электрическими сигналами без получения сверх точных результатов вполне возможно обойтись самодельным

sdelaysam-svoimirukami.ru

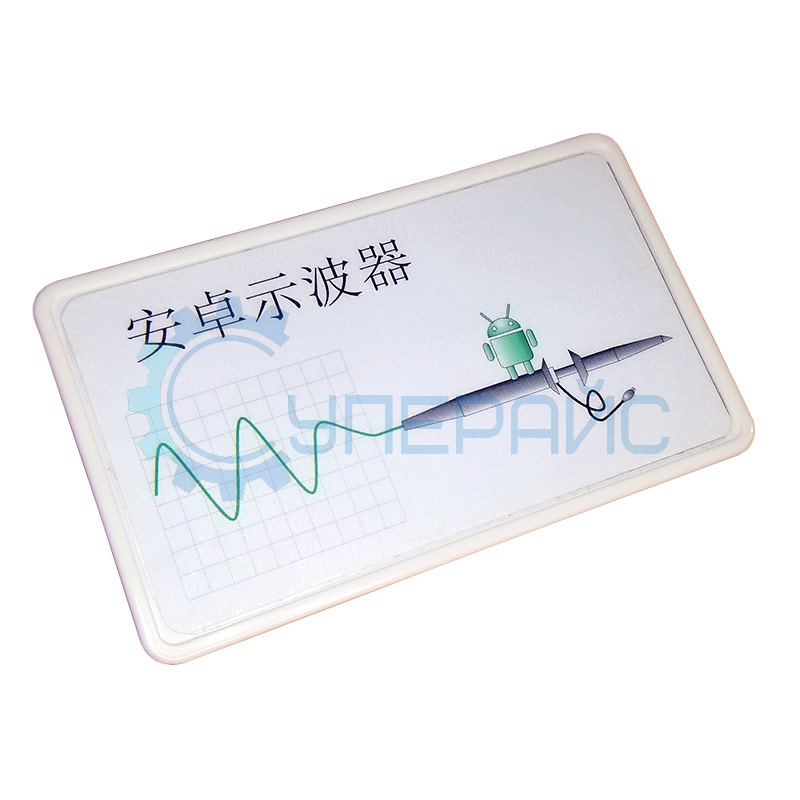

Осциллограф для мобильных устройств на базе Android

Мобильный осциллограф с интерфейсом зарядки micro USB 0,8 Ампер. Один выходной канал, 500 кГц полосы пропускания и 2 Кбайт глубины памяти. Годовая гарантия каче...

supereyes.ru



[Сергей Русаков]

На такое глядел уже.
Будет до 5 МГц наверное не удержусь



[Vachula]

Закончил с дифусилителем, нравится

Russ, здравствуйте!
А Вы на своём Huntek'е прошивку обновляли?
Если да, то на какую?
У меня до сих пор родная, с магазина.



[Russ]

А Вы на своём Huntek'е прошивку обновляли?

Неоднократно, сейчас стоит 20230327 и FW 3209 как самая стабильная, на новых энкодеры глючат.
