Гравировальная машина

[Alex TV]

Ага. Вчера обновил.
Все без приколов, как заявлено. Полнофункциональная про-версия. Кажется там ещё где то CAM модуль есть.

еще три бесплатных программы для гравировки
https://microtechstelladata.com/TextToNCcode.aspx
https://camotics.org/

Estlcam: 2D / 3D CAM und CNC Steuerung...

estlcam.de

www.estlcam.de

Первый линк интересен тем, что моментально дает онлайн GCode
Пока не проверял вживую



[MacSys]

Ну тут скорее как обычно, софт свободный, а поддерживаемое железо платное.



[Alex TV]

Ну тут скорее как обычно, софт свободный, а поддерживаемое железо платное.

Да не, вроде на grbl заточено.

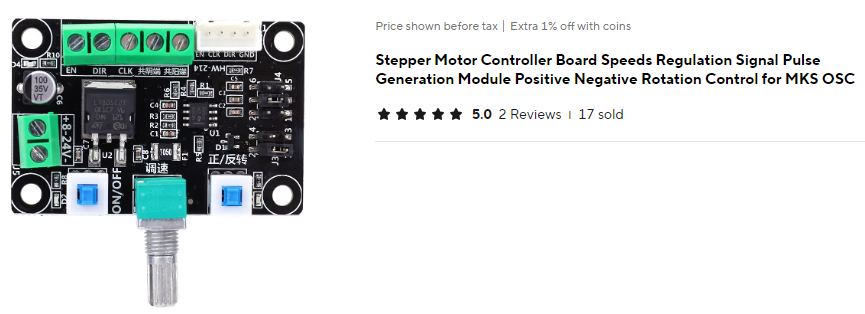

Из Китая идет пара плат. Офлайн контроллеры шаговых двигателей.

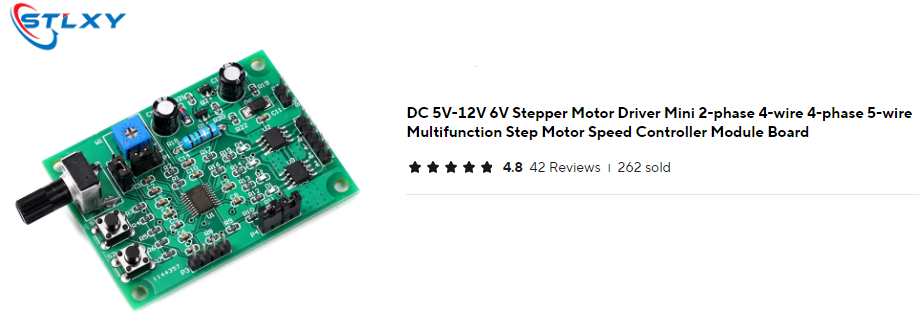

Один для работы с произвольно взятым драйвером, а второй для автономной работы одного шаговика без компа и драйвера. Хочу приспособить к ручному фрезеру для подъема стола.



[Alex TV]

Первая пришла, как обычно без документации

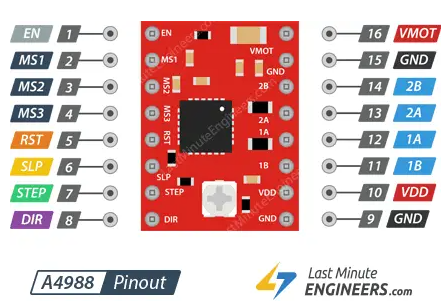

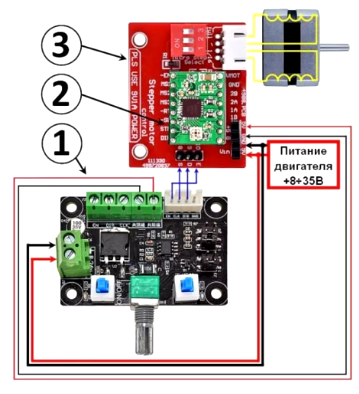

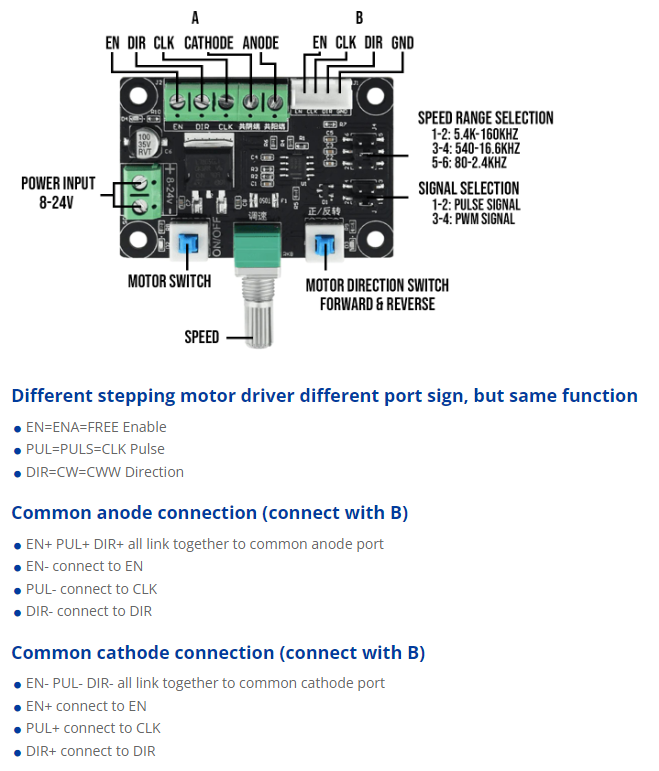

Маленько накопал, вроде достаточно, чтобы оживлять



[Alex TV]

Еще немного софта

Introducing gSender | Sienci Labs

Your CNC dashboard It's Free! Supports grbl and grblHAL CNCs Connect over USB or Ethernet Wireless control from a second device through a browser Quickly position your CNC in all axes Set zero manually or using a touch plate to locate your cutting job Preview g-code with 3D visualization and...

sienci.com

Ubuntu Manpage: image-to-gcode - converts bitmap images to G-code

manpages.ubuntu.com



[Alex TV]

Очень хороший софт для быстрого прототипирования печатных плат. Поддерживается windows, Linux, apple. И опять таки бесплатно.
Если надо быстренько, не влезая в дебри профи программ, самое то. Дополнительно очень дешевое изготовление. Но это у нас тут.
www.easyeda.com



[uriy]

Для простых плат, быстрее и комфортней Sprint-Layout ни чего не встречал, по комплексу параметров, быстро, легко в освоении, и гибкость в несении всяких заморочек на плату. Можно считать недостатком Sprint-Layout то, что он не имеет 3Д визуализации, но это для маленьких плат не нужно в целом. В изиида рисовал и в альтиуме тоже рисовал, честно говоря геморрой полный по сравнению с Sprint-Layout. Но если плата сложная, на много соединений, то да, Sprint-Layout уже недостаточно т.к. можно много ошибок допустить.



[Alex TV]

Для простых плат, быстрее и комфортней Sprint-Layout ни чего не встречал, по комплексу параметров, быстро, легко в освоении, и гибкость в несении всяких заморочек на плату. Можно считать недостатком Sprint-Layout то, что он не имеет 3Д визуализации, но это для маленьких плат не нужно в целом. В изиида рисовал и в альтиуме тоже рисовал, честно говоря геморрой полный по сравнению с Sprint-Layout. Но если плата сложная, на много соединений, то да, Sprint-Layout уже недостаточно т.к. можно много ошибок допустить.

Там ништяки в виде заказа плат с серьезной скидкой.
Плюс можно даже с набивкою.
В этом собственно смысл. Оперативно и по деньгам неплохо.
Я на Али по этой цене голый стеклотекстолит куплю, и ждать месяц.
А рисовалок валом, всяких.
Sprint Layout кстати 50 евриков за софт.



[IgorE]

Sprint Layout кстати 50 евриков за софт.

Это для папуасов.
........................
Недостаток Sprint Layout упрощенный Гербер, но главное он появился и это замечательно.. Но программа и не презентуется для больших, проф. проектов. Для себя, любой сложности проект можно сделать.

недостатком Sprint-Layout то, что он не имеет 3Д визуализации

50% времени она убивает, а толку с неё? Поиграться. Появилось когда, самого всосало. Времени убил....вагон.



[uriy]

Там ништяки в виде заказа плат с серьезной скидкой.

На glpcb всегда есть заказы со скидкой даже без изиида.

Плюс можно даже с набивкою.

А вот это неоспоримое преимущество изиида т.к. значительно ускоряет процесс заказа набивки плат, и если вам нужна эта опция то изиида в не конкуренции.

50% времени она убивает, а толку с неё?

Иногда помогает увидеть не оптимальное расположение компонентов на плате.



[MacSys]

EAGLE Cad и DipTrace так же вполне неплохо позволяют преобразовать в "гербер" лично проверял, но уже наверное года 3 как просто не изготавливаю платы на станке.



[IgorE]

EAGLE Cad

Это проф. программа. Гербер там 124пункта. Утрирую, но чуток. Но гербер самый удобный в Орле.
Они убрали всё бесплатное с сайта. Беда небольшая, старые версии имеют функции, которые и не нужны и не будут нужны нам даже ни когда.

года 3 как просто не изготавливаю платы на станке

Как заказывать на фабрику без Гербера?



[MacSys]

Как заказывать на фабрику без Гербера?

Да не в том дело, просто нет настроения что то делать. Может за эти 3-и года еще что вышло, а может чего в старом поменялось. Простои моя информация устарела на 3-и года



[Alex TV]

Проигрался с EasyEDA.
Схемы рисовать очень просто, даже без чтения manual. Пока что не нашёл ничего странного или неудобного
