Китайские LCR тестеры

[IgorE]

Я и сейчас про ESR не знаю, а ёмкость, утечка, потери

Оно в ламповой технике как зайцу стоп сигнал, а эти показатели важны. Специфика такая.



[DVS]

Я и сейчас про ESR не знаю, а ёмкость, утечка, потери

Ну как же, любой конденсатор имеет своё индивидуальное сопротивление.
Строим ФВЧ, отобрали из кучки точную ёмкость, индуктивность и гасящее сопротивление для пищалы согласно схеме фильтра, и оказывается не учли избыточное сопротивление которое появилось (((



[Юрий Робертович]

Мой мультиметр меряет утечку на пределе 199, 99 мВ, разрешение 0,01 мВ, никакого ESR не надо



[Дим Димыч]

О ESR узнала совсем недавно радиолюбительская общественность. Когда силовую цифровую технику накрыла конденсаторная чума. В любом журнале 20-25 летней давности о нём ни гу-гу.
Да и в сигнальной линии, при микро-микро токах оно далеко не такой важный показатель. Скорее всего, можно сказать, это параметр качества и технологии конденсатора, его внутренней начинки.
Приборы аматор покупает для долгого и очень пользования. Лучше чуток помучиться без (или самодельным простым) и купить хороший, чем иметь ненадёжную балалайку.

Уже более 10-ти лет пользую MS5308, купил как только появились на рынке.
ESR и Tангенс для меня важнейшие параметры.



[pupkinv]

О ESR узнала совсем недавно радиолюбительская общественность. Когда силовую цифровую технику накрыла конденсаторная чума. В любом журнале 20-25 летней давности о нём ни гу-гу.

Как раз с началом широкого распространения импульсных БП. В приличной аудиотехнике, 25лет назад, в ответственных местах ставили конденсаторы Low Leakage с малой утечкой и ESR был побоку



[Дим Димыч]

Может кому полезно будет: Прибор MS5308 LCR TESTER

Опубликовано 15 мая
3 дня назад приключилась у меня ужасная беда!
По случайности при измерении ёмкости элекролитическиих конденсаторов на плате жк тв я "померил" заряжённый конденсатор 15мкф 200В.
И всё! Измеритель перестал видеть щупы. Спалил!
На приборе написано строгое предупреждение " можно только меньше 30В " !
На конденсаторе было 110В...как потом я выяснил.
Со щупов всё идёт на микросхему смд ES51920S. Полазил по интернету, увы...купить её негде. Просто нет.
На душе хуже некуда, злость на себя дебила неописуемая.
Этот тестер я купил ещё лет 10...15 назад, когда они только появились на российском рынке.
Без него мне с моей специальностью вообще труба, а подобная измериловка по цене до 25 тыщ.
В общем настроение хуже некуда. Так и лёг спать с тяжёлой головой.
Наутро начал искать где что можно купить хотя бы что то подходящее...
И пришла мысль неожиданно, а дай как я промерю чип резисторы между щупами и микрухой.
Смотрю на плату, никаких защитных диодиков по входам нет. Только резисторы напрямую.
Подумал..ну должны же быть такие защитки! Значит в самой микросхеме.
Перед ней ряд чип резисторов, 10шт: кодовые 1000,1001,1002,1003,1004,1006 и один по земляной шине от щупа 1000.
В итоге 4шт 1000(100 Ом) неисправны! Пожгло их вольтажом от входа до каких то диодиков защитных на землю в микросхеме.
2 в обрыве, 2 увеличили номиналы в сотни раз (зола вместо углерода).
Заменил, но надежды конечно мало было.
И о чудо! Заработал!!! Вот такая крепкая, по уму сделанная микросхема ES51920S !
Я к тому что может у кого из владельцев 5308 такая же приключилась неприятность. И валяется "сгоревший" прибор без дела.
Померьте эти чипики R. С виду они как новые, а слой улеродный или окислометаллический выгоревший.



[Юрий]

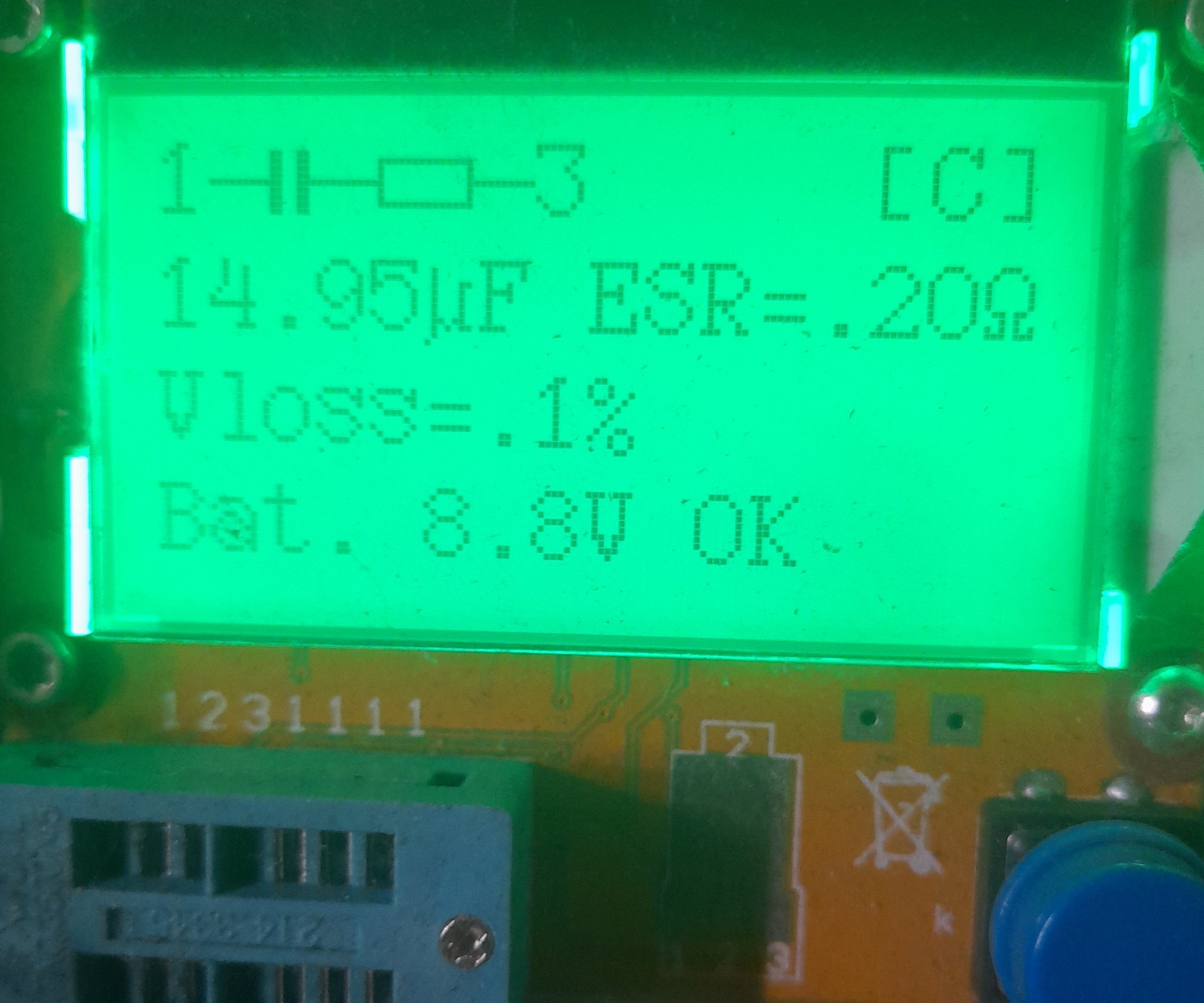

Мой тестер показал 0.1% - это процент чего?



[Дмитрий Большаков]

Мой тестер показал 0.1% - это процент чего?Посмотреть вложение 67466

Утечка, потеря.



[slami]

Мой тестер показал 0.1% - это процент чего?Посмотреть вложение 67466



[Russ]

Потеря потерей, вопросы возникают и при вспоминании заряда после закорачивания.



[slami]

Потеря потерей, вопросы возникают и при вспоминании заряда после закорачивания.

Диэлектрическая абсорбция, но он это не измеряет



[Shiric]

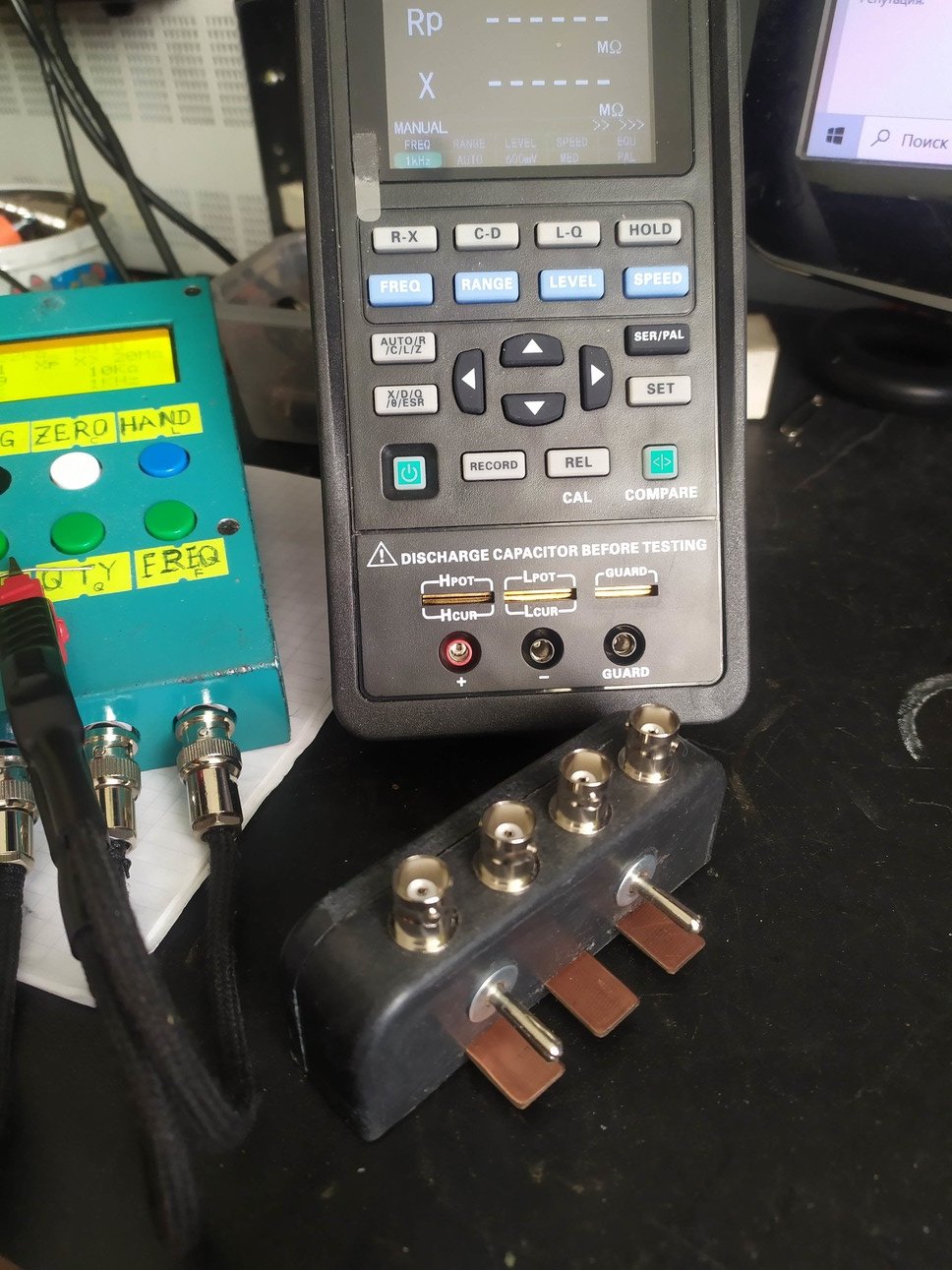

Во. таки нашел чертеж с размерами.
Можно резаком прорезать и запаять.

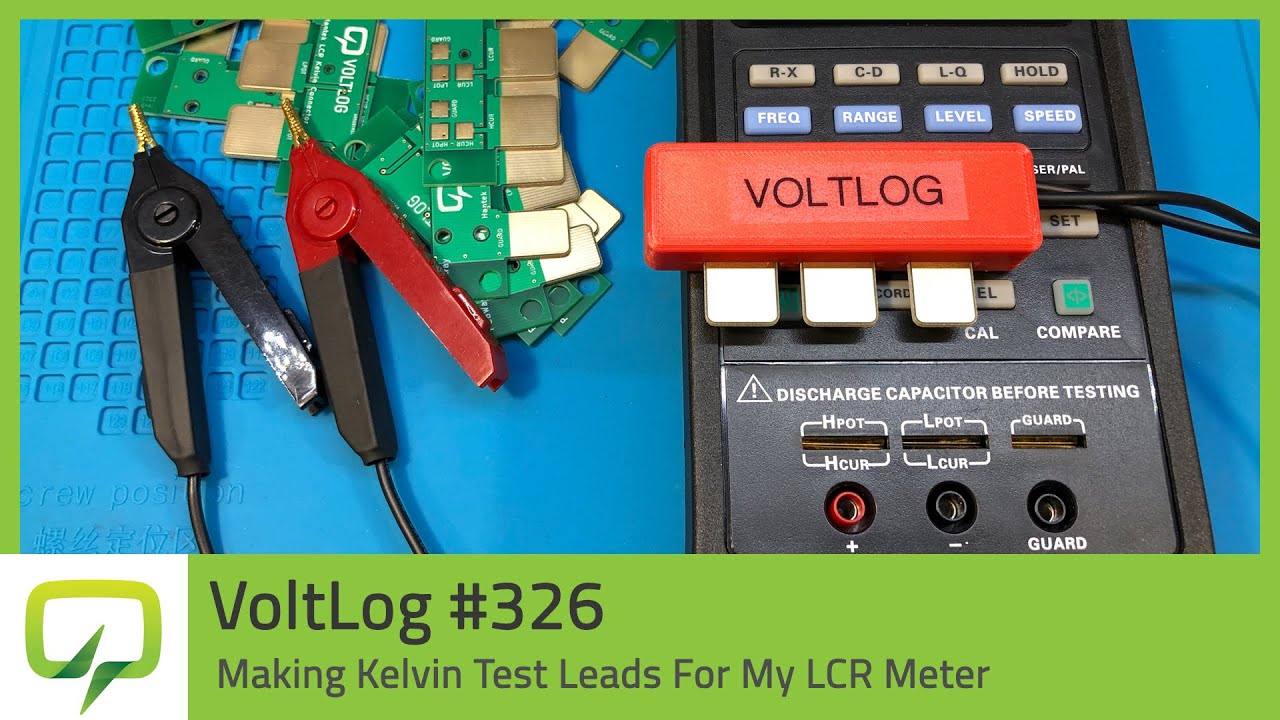

Making Kelvin Test Leads For My LCR Meter | Voltlog #326

https://pcbway.com manufactured these pcbs. In this video I am building my own 4 wire Kelvin test leads for my Hantek LCR meter. I will be using a custom des...

youtu.be

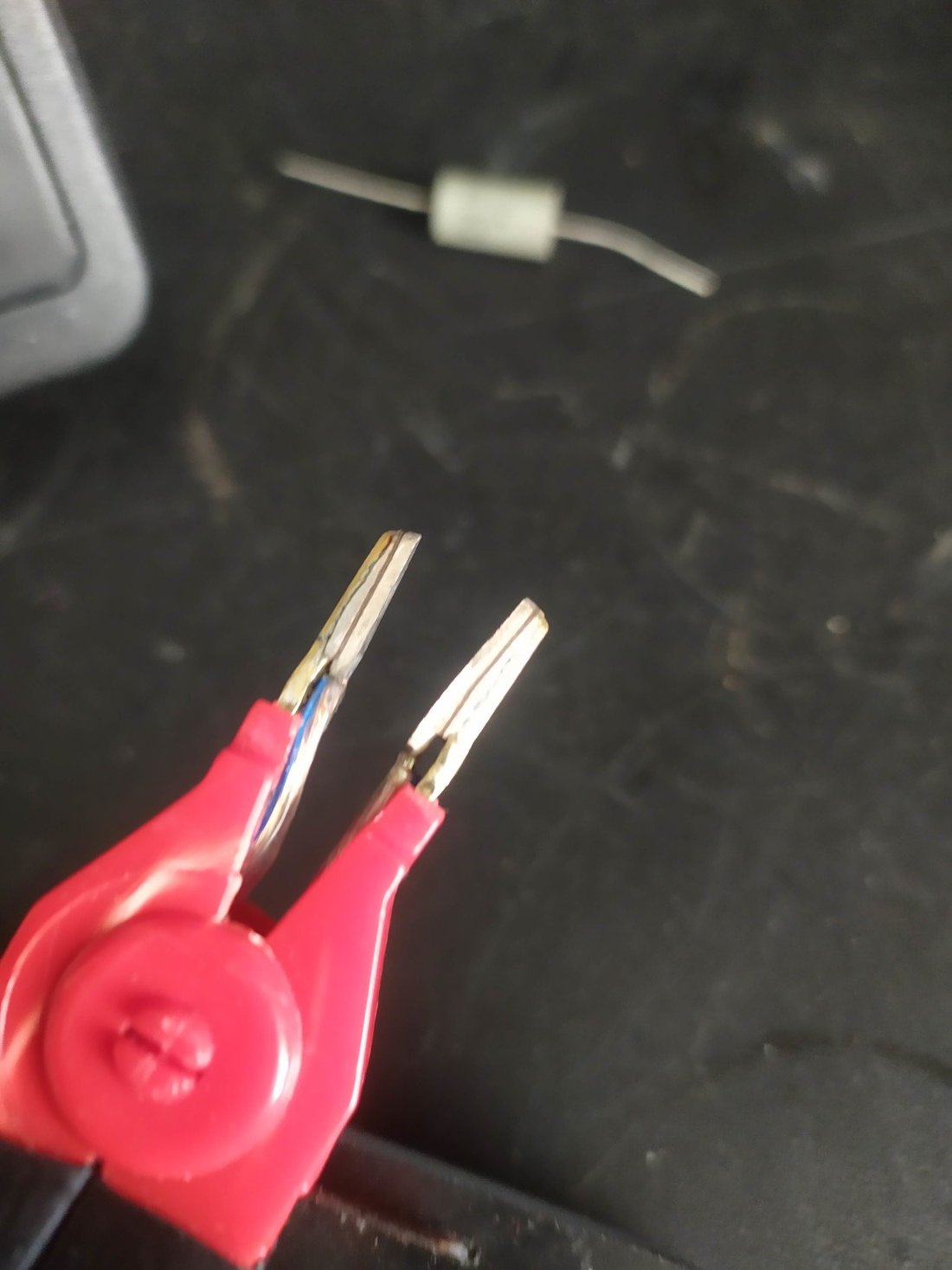

Я сам как-обошёлся. Коробочка для обувной поролоновой щётки из Хозмаркета. Подошла по размеру почти идеально после обрезки.
Щупы тоже самопал .Накладки на кончики щупов из монетки 91г. Попеременно пользуюсь обеими приборами. Есть ещё собранный RLC-2.
Работает хорошо, но лень изготовить корпус. Занялся корректорами.



[Shiric]

Мой тестер показал 0.1% - это процент чего?Посмотреть вложение 67466

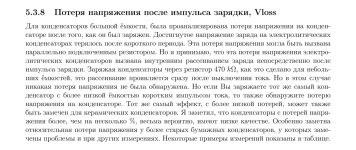

6.8.FNIRSI_1C15, VLOSS конденсатора на экране осциллографа, его точное измерение.

В фильме подробно рассказано, что такое VLOSS конденсатора, как его точно измерить осциллографом и что реально показывает универсальный тестер радиолюбителя...

www.youtube.com



[Russ]

Неустоял, долго пускал слюни просматривая страничку и тут вдруг подешевело, а дальше как в тумане, рука сама нажала кнопку купить

https://aliexpress.ru/item/1005001703481474.html

Посмотрим что за зверь.



[m.PG]

Конечно. И стоит как бейсболка китайская.

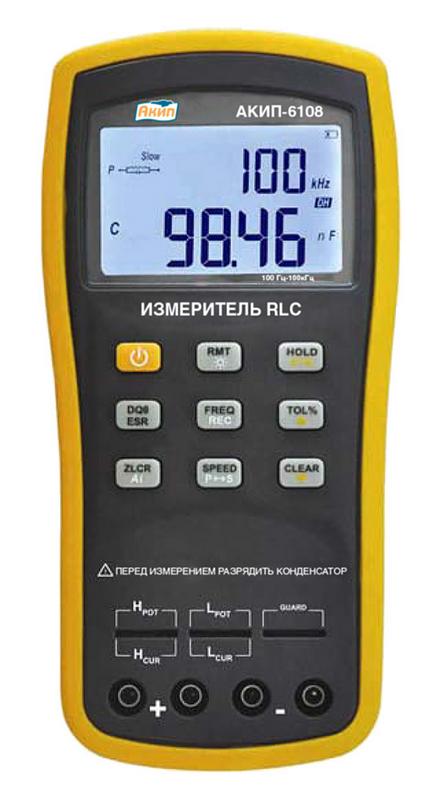

У меня АКИП-6109, стоит в 30раз дороже (не покупал, приз в конкурсе).Для меня подходит, но для серьёзной работы нет. Я даже определил в каком случае он меня дурит. Не хочет, но по другому он не может.
Те которые в 300 раз дороже, конечно и не для каждой проф. лаборатории.
Посмотреть вложение 67188
Простые балалайки это деньги на ветер. Как бы, что то и измеряют, но на выходе нет совершенно доверия к результату. Это еще хуже чем не измеряя. Ложные начальные данные приводят к закономерно фиктивным результатам. А главное, что непонятно какая причина такого результата.

почти такой же . только в профиль и не сертифицирован ISO ,...для дома хватает .
во вранье замечен не был ))



[Юрий Робертович]

MS5308 тыс за 10 можно купить и у нас



[fvvn]

Неустоял, долго пускал слюни просматривая страничку и тут вдруг подешевело, а дальше как в тумане, рука сама нажала кнопку купить

https://aliexpress.ru/item/1005001703481474.html

Посмотрим что за зверь.

Крутой прибор.. часто нужен будет?



[Russ]

Хантек 1833 постоянно включал. Этот купил на замену, прислали мануал, оказывается он умеет строить графики при испытаниях деталек скользящим тоном....



[Георгий Панин]

Кто пользуется таким прибором? Для чего крутилка ADJ? Пробовал на всех режимах, не работает.



[Александр Бокарёв]

Кто пользуется таким прибором? Для чего крутилка ADJ? Пробовал на всех режимах, не работает.

Может, компенсатор сопротивления шнурков?



[ol.alatov]

Кто пользуется таким прибором? Для чего крутилка ADJ? Пробовал на всех режимах, не работает.

В режиме измерения малых величин ёмкости: 200pF на индикаторе выставляется ноль(без замыкания шнуров)



[apalych]

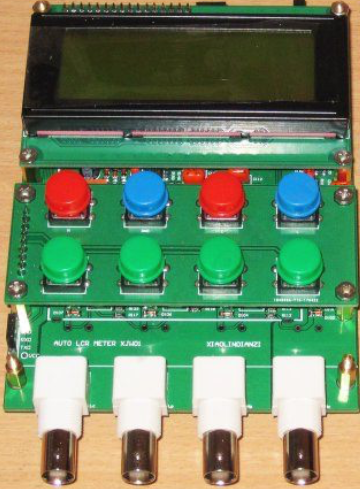

Какая-нить свинина измеряет индуктивность на 50 али 20 Гц?

Кетацкий XJW01 –> 100 Гц, 1 кГц, 7,831 кГц

Спойлер: XJW01



[apalych]

От 100Гц устал...

Накорми усталого прошивой. На Гите где-то есть.
Компиляется лЁгко.



[Russ]

Какая-нить свинина измеряет индуктивность на 50 али 20 Гц?

Который едет вроде даже на 10 умеет, написано 0-100кГц с шагом 10 Гц. Будем поглядеть.



[Russ]

Да, тут соратник намотал на приличном железе трансики для РР , первичку Хантеком 1832 замерить на 100Гц не удалось, половинка 180Гн. Емкости больше 20000мкФ тоже не мерит, лежат 22000 х63В немеряные...



[slami]

AVR измеряют не частотным, а импульсным методом, а это совсем не то



[IgorE]

Емкости больше 20000мкФ тоже не мерит, лежат 22000 х63В

Подключить последовательно два. Один образцовый с измеренной ёмкостью.
Вычислить по формуле ёмкость измеряемого.

Плавали.
Бывало и 750Гн, и 1200,

Проницаемость сердечника зависит от множества факторов. Измерив даже на нужной частоте можно получить только приблизительные данные, а можем и направление ветра.
Условия измерения должны быть максимально приближены к условию эксплуатации, когда это действительно важно.



[Russ]

Подключить последовательно два. Один образцовый с измеренной ёмкостью.
Вычислить по формуле ёмкость измеряемого.

С емкостью то понятно, больше интересует ESR и тангенс потерь, хотя их покзывает, а на емкости прочерки, мол переполнение.



[IgorE]

больше интересует ESR и тангенс потерь,

До появления ИБП слова такого не знали ESR. И всё как то, на удивление прилично работало. Только начали измерять и конец света начался.
Меньше знаешь - лучше спишь.



[Russ]

До появления ИБП слова такого не знали ESR. И всё как то, на удивление прилично работало.

В пусковых конденсаторах самый важный параметр, я то понять не мог, измеряется 80мкФ,, а компрессор не запускается, меняешь на 50мкФ и все работает, а оказывается он току дать не может, потому как ESR 20 Ом.
