Акустические измерения

  • Автор темы Просто Коля
  • Дата начала

slami

1 ранг
Регистрация
15 Янв 2021
Сообщения
1,289
Реакции
934
Репутация
41
Возраст
51
Страна
Россия
Город
Иркутская обл.
Имя
Вячеслав
Досконально не проверял, но на 10-ке что-то гудит пикает...


Вложения

  • RMAA624.rar
    1.8 MB · Просмотры: 62
  • RMAA624-Portable.rar
    5.8 MB · Просмотры: 35

Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев
Рекомендую переключится
С возрастом время переключения сильно увеличивается:)
Если найду - попробую

Досконально не проверял, но на 10-ке что-то гудит пикает...
Да что такое, снова ругается
Может ему молоток показать?_agresor

Ладно, спасибо, буду разбираться


uriy

2 ранг
Регистрация
22 Янв 2024
Сообщения
359
Реакции
309
Репутация
16
Страна
Ukraine
С возрастом время переключения сильно увеличивается:)
Если найду - попробую
Вот тут выбираете инсталяшку под вашу операционку и качаете.
Ниже на этой же странице есть пару ютуб роликов в которых показано как стартануть измерения в реве. По сути самый большой геморрой в этой программе это откалибровать уровень микрофона, но если он не важен, то всё намного упрощается, втыкнул микрофон в звуковую карту, в настройках измерений выбрал на какой выход подать сигнал и с какого выходя получить сигнал и всё, дальше делаешь измерения и рассматриваешь уйму интересных и занимательных картинок. То что видео на английском не пугайтесь, там всё по картинкам понятно и на крайний случай если сильно хочется понять о чём речь то можно в ютубе включить авто перевод субтитрами.


Russ

2 ранг
Регистрация
3 Фев 2023
Сообщения
839
Реакции
293
Репутация
16
Страна
Россия
Город
Pskov
Принесли 4165, вроде направленный и подойдет для измерений?


apalych

1 ранг
Регистрация
7 Июн 2021
Сообщения
2,094
Реакции
1,765
Репутация
80
Страна
UA
Город
Кам'янець-Подільський
Имя
Андрій
втыкнул микрофон в звуковую карту, в настройках измерений выбрал на какой выход подать сигнал и с какого выходя получить сигнал и всё
не забываем (желательно) выставить одинаковую частоту дискретизации по вх/вых и в "Преференсах" откалибровать звуковуху. Там-же по показометрам и вх/вых уровни подреґулировать в системном микшере. Ага.


Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев

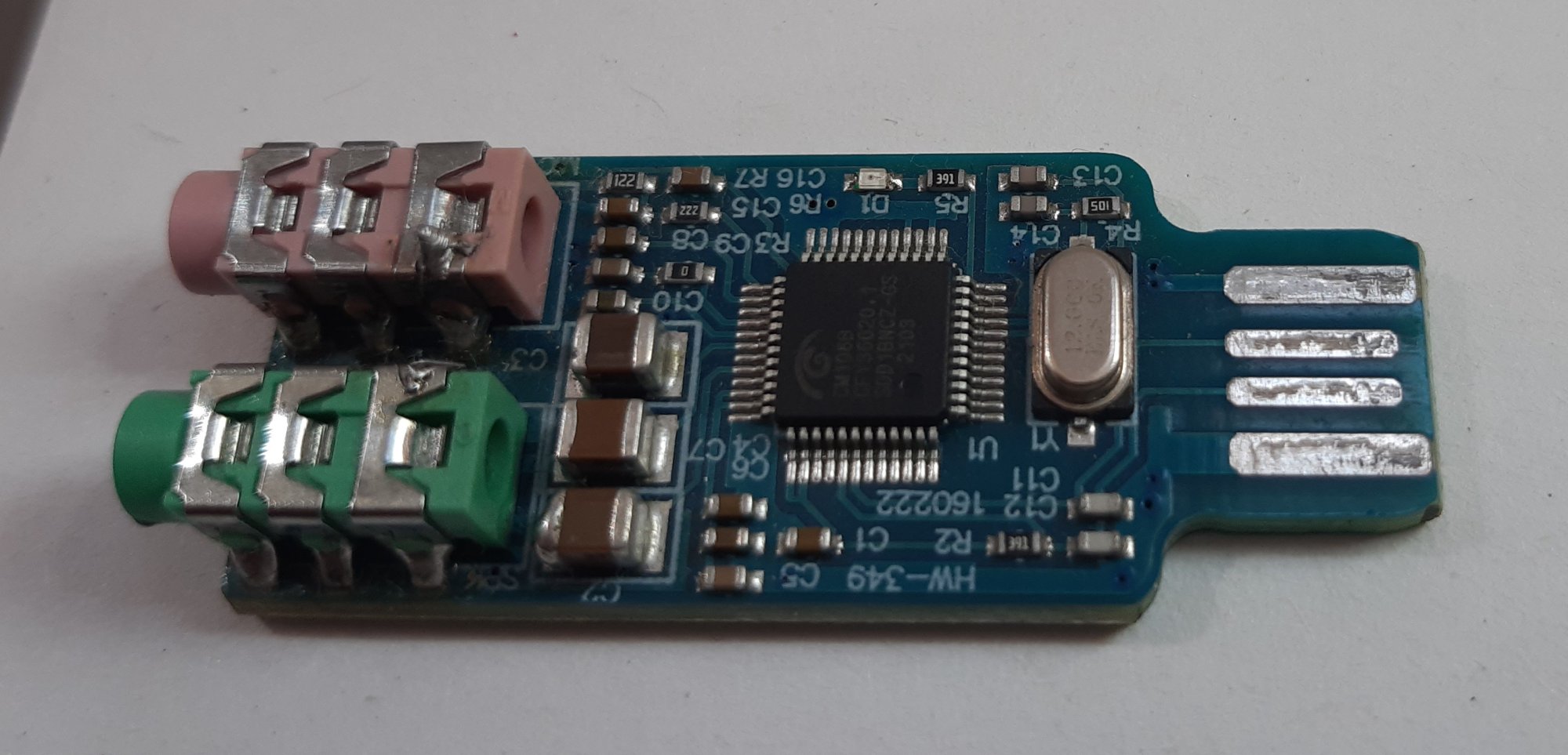

С такой карточкой есть шанс оценивать?


uriy

2 ранг
Регистрация
22 Янв 2024
Сообщения
359
Реакции
309
Репутация
16
Страна
Ukraine
С такой карточкой есть шанс оценивать?
Есть.
В реве есть функция компенсации неравномерности АЧХ звуковой карты. У меня карта тоже валит 20Гц и мне на это мрачно начхать так как у меня АС работает от 40Гц, ну а неравномерность около 10кГц в 0,5дБ это по сути не о чём, и рева её очень легко компенсирует.


Andy_PL

1 ранг
Регистрация
12 Апр 2020
Сообщения
1,476
Реакции
562
Репутация
51
Страна
UA
С такой карточкой есть шанс оценивать?
Посмотреть вложение 93716
Последовательно с выходами в этой карте включены конденсаторы - керамика - сравнительно небольшой ёмкости. Зашунтируйте их электролитами по 100 мкФ хотя бы, и на НЧ не будет такого завала. Чип на плате - СМ106? Тогда попробуйте в драйверах с частотой дискретизации поиграться - возможно, выпрямятся и ВЧ. Но даже и так для начала - вполне ОК.


apalych

1 ранг
Регистрация
7 Июн 2021
Сообщения
2,094
Реакции
1,765
Репутация
80
Страна
UA
Город
Кам'янець-Подільський
Имя
Андрій
С такой карточкой есть шанс оценивать?
Посмотреть вложение 93716
Сделайте, как Анди-ПЛ выше рекомендовал.
Частота дискр. 48кГц по вх и вых (если выставляется). Ага, увидел, у Вас 48кГц.
В "Преферансах" сделайте калибровочный файлик для карточки и всё будет ровненько.
И:

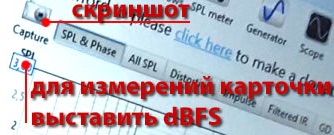

Знімок екрана  о 00.16.40.jpg


Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев

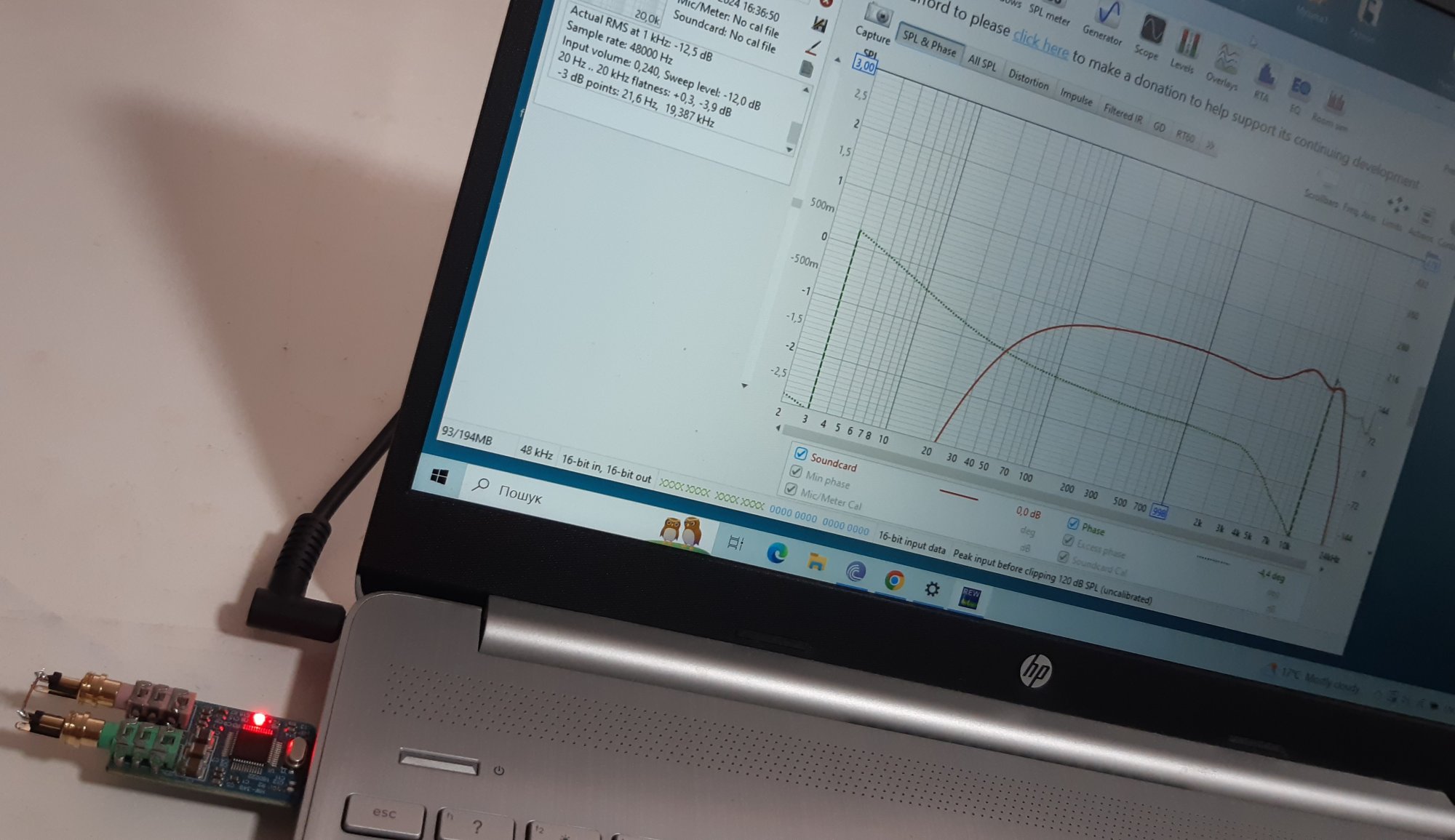

Когда идет калибровка карточки на видео и у меня есть разница
Не могу понять почему (все делал последовательно за ним)
Может єто не важно?


apalych

1 ранг
Регистрация
7 Июн 2021
Сообщения
2,094
Реакции
1,765
Репутация
80
Страна
UA
Город
Кам'янець-Подільський
Имя
Андрій

Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев
Пока увидел, то что хотел, буду продолжать дальше
Спасибо

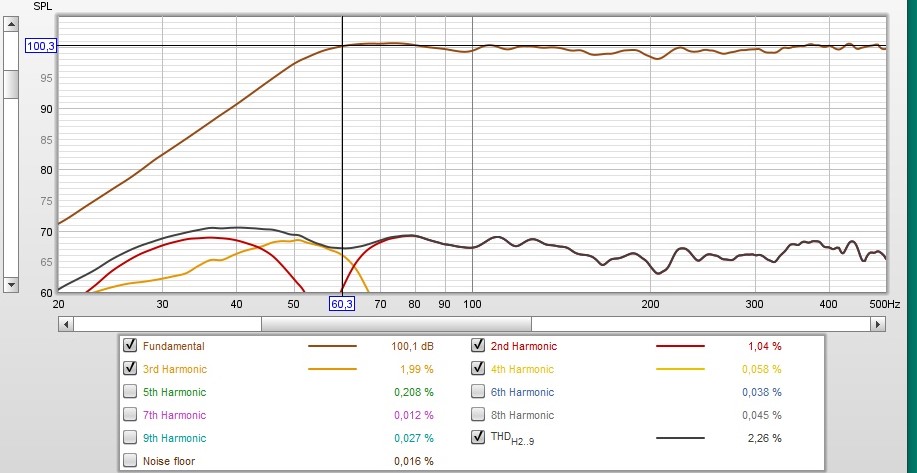

Микрофон вблизи диффузора, 4а32 в щите
Каскод (с), полевик с трансом (ф), D-усилитель (ж)
-


Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев
С такой карточкой картинка лучше

Регистрация
12 Ноя 2019
Сообщения
23,574
Реакции
10,907
Репутация
395
Сквозную АЧХ карты смотрели? Выход замкнуть на вход, в идеале ровная линия , в реале с допустимым завалом на краях.


apalych

1 ранг
Регистрация
7 Июн 2021
Сообщения
2,094
Реакции
1,765
Репутация
80
Страна
UA
Город
Кам'янець-Подільський
Имя
Андрій
С такой карточкой картинка лучше

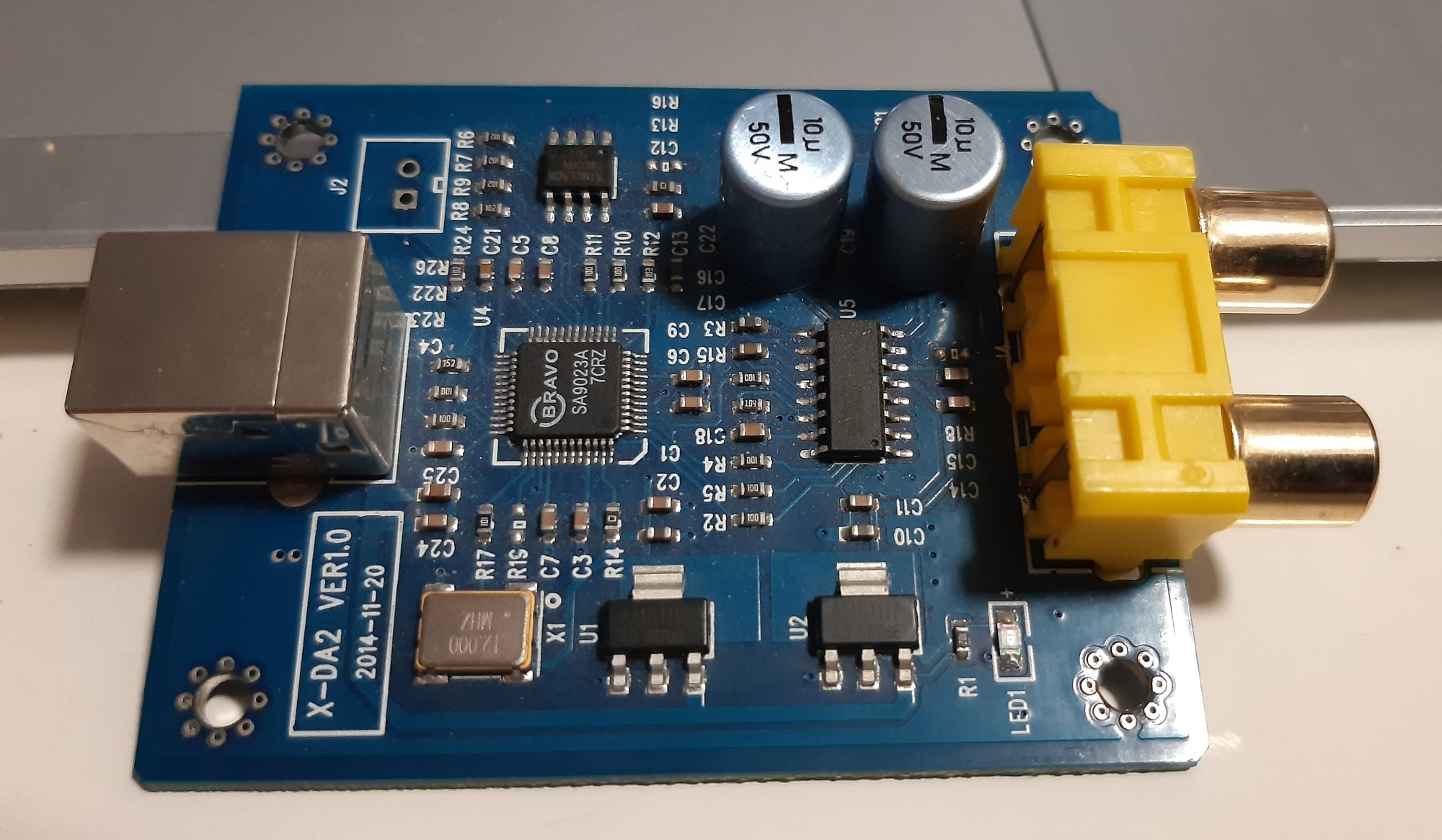

Нормальненько так сравнили ЦАПу СМ108 и ESS Sabre 9023 с ЮСБ'ишкой на SA9023;)
А запитав этот девайс от внешнеґо питалова (не от ЮСБ), то будет вообще ОК (шумок дБ на 20-25, а то и на все 30 присядет. Картейка спокойно вывозит минус 115-120 по шумам). Даже от лития запитать, т.к., питалово на чипы 3.3В через два AMS1117, а потребляет ЦАПа миллиампер 40-50.
А мик куды втыкаете? В тот же СМ108?

Последнее редактирование:

Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев
А запитав этот девайс от внешнеґо питалова (не от ЮСБ), то будет вообще ОК (шумок дБ на 20-25, а то и на все 30 присядет. Картейка спокойно вывозит минус 115-120 по шумам). Даже от лития запитать, т.к., питалово на чипы 3.3В через два AMS1117, а потребляет ЦАПа миллиампер 40-50.
Єто уже проходил и доп фильтр делал, но потом спалил
А мик куды втыкаете? В тот же СМ108?
В микрофонньій вход
Оказалось, что у меня склероз больше, чем у Бокарева:)
На старом ноуте есть и микрофонньій вход и REW стоит, не помню, когда ставил, просто не запускал
Ноутьі бьіли в разньіх местах, а вчера встретились:)
Сквозную АЧХ карты смотрели?
Смотрел, ровная, на краях меньше дециБелла


apalych

1 ранг
Регистрация
7 Июн 2021
Сообщения
2,094
Реакции
1,765
Репутация
80
Страна
UA
Город
Кам'янець-Подільський
Имя
Андрій

Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев
В ноуте есть разьем на наушники и мой склероз напомнил, что в наушниках есть микрофон
Подключил и REW видит єтот микрофон, а вот внешний, подсоединенньій на такой разьем не видит
В чем может бьіть причина?


slami

1 ранг
Регистрация
15 Янв 2021
Сообщения
1,289
Реакции
934
Репутация
41
Возраст
51
Страна
Россия
Город
Иркутская обл.
Имя
Вячеслав
Наушники с микрофоном имеют 4-контактный разъем, микрофон или наушники без микрофона имеют 3-контактный разъем. То есть для микрофона есть дополнительный контакт


Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев
То есть для микрофона есть дополнительный контакт
Именно так, но когда я сделал заворот с вьіхода звуковухи на вход - REW єто проигнорировала, вьіход бьіл, а входа не бьіло
В настройках все бьіло верно



slami

1 ранг
Регистрация
15 Янв 2021
Сообщения
1,289
Реакции
934
Репутация
41
Возраст
51
Страна
Россия
Город
Иркутская обл.
Имя
Вячеслав
Дело в том что вместо наушников надо резисторы прицепить, чтобы ноут "увидел" разъем


Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев
Ни с резисторами, ни без резисторов
Ноут разїем видит, а REW - не видит микрофон108.jpg


MacSys

1 ранг
Регистрация
24 Мар 2022
Сообщения
1,530
Реакции
1,691
Репутация
73
Возраст
37
Страна
Украина
Город
Кривой Рог
Имя
Станислав
А резистор не нужен ли какой на вьівод микрофона + земля? например 1к?
Телефон например так же отказьівался работать с микрофоном без шунтирующего резистора.


Виктор Я

2 ранг
Регистрация
26 Мар 2024
Сообщения
442
Реакции
118
Репутация
9
Страна
Украина
Город
Николаев
Странно, на старом ноуте так работает, просто там отдельньій стерео микрофонньій вход
