JLH - усилитель Джона Линсли-Худа (John Linsley-Hood)

[Юрий Робертович]

Это как Лин 1956г и Жан Цихисели, "изобрел"
И Александр Бокарёв захотел в том же журнале, но германиевом Худе, БЕЗ термостабилизации..., побаловаться, да и только.



[Александр Бокарёв]

Это как Лин 1956г и Жан Цихисели, "изобрел"
И Александр Бокарёв захотел в том же журнале, но германиевом Худе, БЕЗ термостабилизации..., побаловаться, да и только.

Уши говорят обратное, да и схема Худа сильно впереди недоделок от Жана.Достаточно прикинуть входное его схем.



[Алексей_R_76]

Проще и полезнее мотануть на торике понижающий выходной автотрансформатор с 16 Ом на 8 Ом, мотается четырьмя проводами свитыми веревкой. потом комимутируется , чтобы подавать сигнал на все 4 секции, а снимать с трех.
А если пойти дальше. то мотаем парой проводов, получаем Ктр 2 к 1, а по импедансу 4 к 1, 16 Ом на 4 ома. Всем только полегчает, колонке в том числе.

Александр, можно подробнее про такой автотрансформатор? :
- минимальное сечение железа;
- сопротивления обмоток;
- минимально необходимая индуктивность.



[Александр Бокарёв]

Александр, можно подробнее про такой автотрансформатор? :
- минимальное сечение железа;
- сопротивления обмоток;
- минимально необходимая индуктивность.

Пусть мотальщики подскажут. С меня теоретик неважный.
Знаю лишь, что индуктивное сопротивление первички на 20 герцах втрое выше расчетной нагрузки, то есть, Ом 50. А это примерно полгенри.



[IgorE]

Приход CD формата убил винил и ленту, поначалу. Но что происходит сегодня- еще вопрос, кто выжил, а кто помер.

Для ответа на этот вопрос надо просто зайти в магазин. Это сегодня.
Завтра будет завтра. Вполне возможно, что в массовом потреблении вообще носителей не будет.



[Юрий Робертович]

John Linsley Hood все равно впереди, почти 54 года. И не догнать, хоть AL100-102 втыкай, бесполезно! Он кремневый, а НЕ ГЕРМАНИЕВЫЙ, а это много значит, температура кристалла не забывай, 70 градусов ПРЕДЕЛ, и 125-140 градусов. Поиграл, и будя!



[Юрий Робертович]

На новом ап диоды В50 на выпрямители собираются, пипец полный!



[Сергей Жариков]

Углы и бортики надо глушить, наваляют отражений на средине и верхушках. Или рейки под 45 вклеить.

Мотать не хочется, у меня колонки 8 ом . Потом кожзамом перетяну, будет нормально. В схеме АБ1 резисторы 200 ом нужны только такого номинала или можно 220 ом поставить и мощность их нужна 0.5вт или можно 0.25вт поставить? Как сильно режимы уплывут или всё таки лучше ставить как схеме без изменений? 510 ом в базе первого транзистора в каких пределах можно изменить, а то есть только на 2вт?



[Сергей Жариков]

резисторы на 200 Ом , под них режим выведен, можете 220 впаять, но где-то уедет, придется подстраивать. Они все не такие мощные, полватта и то много. 0,25 самый раз. Просто у меня 200 ом было много.
Что касаемо резистора в базе первого транзистора. то это антизвон, там что угодно ставим, от 100 ом до килоома.

Понял, благодарю, буду делать как есть на схеме, потом на 1058, когда найду их. Как вы считаете, на али есть б/у 1058, в отзывах пишут, что оригиналы, ёмкость соответствует, не могут ли быть подсажены они или лучше новые поискать?



[Сергей Жариков]

я не знаю. что такое подсаженные транзисторы.

Я имел ввиду износ транзистора внутри. Как смещение подкрутить? Про особую распайку 162 не в курсе, что нужно сделать? Схема такая. Вот только не знаю нужен ли 1 ком параллельно динамику? Антизвон по 100 ом в первом и во втором транзисторе нормально будет?



[Сергей Жариков]

антизвон 100ом нормально.
Затвор у 162 неверно нарисован, пяткой вверх, а надо вниз. На земле сидит ИСТОК, он у транзистора на железной подошве. Посредине вывод истока. Слева от истока затвор. Справа сток, он идет к резистору 10 Ом.
Подстройку режима делаем подгонкой резистора 120 килоом или 51 ком во входном делителе.

Затвор так уж нарисовал, даташит читал. Благодарю. Какие напряжения и где ещё нужно замерить, кроме выхода? Резистор 200 ом на коллекторе первого транзистора, не к истоку который идёт, его тоже нужно менять, если напряжение открывания затвора 162 примерно на 100мв выше (замеры видел на фото через транзистор тестер 1085 и 162)



[Ёшкин Кот]

Генератор-осциллограф есть, картинку глянуть?

Настоятельно рекомендуется. 2SC2240 в режиме, который в этой схеме, добегает до частот 300~400 МГц.



[Александр Бокарёв]

Настоятельно рекомендуется. 2SC2240 в режиме, который в этой схеме, добегает до частот 300~400 МГц.

4 МГц есть. Выше не позволяет что-то.Видимо, емкости полевика.



[Сергей Жариков]

Пишу выше. Режим схемы крутим резисторами на входе. остальное не трогать. Вроде ясно.
Кроме одного и главного: чем режим проверять будем? Генератор-осциллограф есть, картинку глянуть?

Понял, генератор импульсов китайский есть или в плеер закину синус 1кгц. Входной будет нпн 2N3019 80в 1а 0.8вт КУ 220.



[Александр Бокарёв]

Понял, генератор импульсов китайский есть или в плеер закину синус 1кгц. Входной будет нпн 2N3019 80в 1а 0.8вт КУ 220.

у 3019 усиления маловато, а мощность тут не главное. 3107Ж справится



[KSV]

Есть большое подозрение, что усилитель АБ1 #739 для 150ГДШ и ему подобных - не годится.
Рабочая мощность у него 1 Вт.
Сбивает с толку, что обсуждение идёт в многострадальной теме JLHood 1969, а это совсем другой усилитель.
У АБ1 мощность до ограничения вряд ли получится получить существенно больше 3 Вт.
Запаса мощности, чтобы добавить бас регулятором тембра, просто нет.
Поэтому, очередной раз повторяю - прежде всего надо сделать макет чтобы понять, стоит ли делать законченную конструкцию. чтобы потом не было разочарований.



[Сергей Жариков]

у 3019 усиления маловато, а мощность тут не главное. 3107Ж справится

Может подойдёт 3019, или поищу другой, мне просто хочется, чтоб кристалл не был пластмассой зажат. 3107 пнп, 3102 в металле где то есть, еще есть BC547C ку мин. 420, Diotec Semiconductor, фирма сомнительная, можно смд поставить BC847C мин 420.. У 2sc2240gr ку 200-400, 2SC2240BL ку 350-700 нет в продаже.



[Сергей Жариков]

Есть большое подозрение, что усилитель АБ1 #739 для 150ГДШ и ему подобных - не годится.
Рабочая мощность у него 1 Вт.

Соберу макет, послушаю, потом буду делать выводы. От басов соседи нервничают кулаком в стену, громко не слушаю. 150гдш самое то, 99дб, не бубнит и что самое хорошее, керн в центре закрыт сеткой, а не бумагой в виде пылезащитного колпачка, колпак звук душит, я его везде отрываю, звук прозрачней. У вас наверно нет 150гдш, раз вы за бас переживаете, бас с него валит вообще бодрый, я специально увеличил внутренний объем, размеры в-75см, ш-50см, г-40см, чтоб не переживать, что басов мало. Динамик 12 дюймов.



[Сергей Жариков]

Если это то, что думаю, то на этих ваших 150-ваттниках ребятки сделали отменно звучащие колоночки, выставлялись с ними на Росхаенде. баса глубокого там не было, навскидку, от 70 работали, но все остальное превосходно. И вам этих 3 ватт хватит за глаза, а самое главное, детальность усилителя просто охрененая, колонки на шириках с ним споются , удачно.

Да Александр, это они, играют очень хорошо + изодинамический АМТ твиттер с али через фильтр первым порядком, забирается выше 40кгц. Басов мне хватает, иногда даже перебор. Конечно 3 ватт хватит, это очень много, слушаю фоном, на милливаттах. Прочитал все темы ваши, заинтриговал АБ1, благодарю за ваши труды.



[KSV]

150гдш самое то, 99дб

"Ах, обмануть меня нетрудно, я сам обманываться рад". Один АС (нет, не тот кто в теме) так написал, он прав.
Нет там никаких 99 дБ, не было и не будет. Приятно, конечно, заниматься самообманом, но это просто небольшое мошенство НОЭМА.

Это как средние зарплаты, вот и тут, новосибиряки сами пишут, что ниже 200 Гц (у басовика!) считать не хотят, зато считают пик на 10 кГц - этож выгодно. Потом по-хитрому "усредняют".
Короче, реально, с учетом фильтра, который будет резать всё что выше баса, если отдача будет 93 дБ - очень хорошо.
100 дБ, да ещё у таких динамиков, да ещё у НОЭМА - невозможно.
Ну да ладно, это хорошая чувствительность.
А вот хватит ли её с АБ1 - это большой вопрос, но я предупредил.
Делать правый и левый канал на транзисторах с зеркальной проводимостью - так себе затея.
Каналы стремятся делать максимально идентичными.
При этом посмеялся, что КТ3107 не годятся только потому что пластиковые, ну-ну.
С одной стороны претензии на Super Hi-End, с другой...

Соберу макет, послушаю, потом буду делать выводы.

Вот я об этом и пишу - макет, настройка, прослушивание, оценка - обязательны.

От басов соседи нервничают кулаком в стену, громко не слушаю.

Это при прослушивании на милливаттах??
Любят люди брать цифры с потолка, без измерений.
Я этим занимался, поэтому смело скажу - самообман.
Слушать, конечно, можно, но "раскачать" (есть такое любительское понятие означающее мощность при которой акустика начинает полноценно звучать) - это вряд ли.
Сам я слушаю (как считаю) тихо, но не на микроваттах, как хвастают некоторые.
Мощности АБ1 мне хватает, но в обрез и много зависит от того с каким уровнем записана фонограмма.

У вас наверно нет 150гдш, раз вы за бас переживаете,

Нет и не надо. Не для квартиры такие динамики.

бас с него валит вообще бодрый, я специально увеличил внутренний объем, размеры в-75см, ш-50см, г-40см, чтоб не переживать, что басов мало.

Два по 150 литров тоже не хочется. Двух холодильников на кухне хватает, ставить ещё два холодильника в комнату не хочу.

керн в центре закрыт сеткой, а не бумагой в виде пылезащитного колпачка, колпак звук душит, я его везде отрываю, звук прозрачней.

Несколько спорно, но доля правды здесь есть.
У такого решения есть плюсы и минусы, а прозрачность всё-таки от басовика не зависит.
То что колпаки часто портят звук - несомненно т. к. "слишком сильно" звучат, дают горбы на АЧХ.
Вот только откуда тогда чудовищные горбы у динамика даже на эталонной заводской АЧХ?



[Александр Бокарёв]

"Ващета" , АБ1 он как бы .....выходной каскад с предом по умолчанию. И лампы тупой на входе ему хватало. А как вы его собрались слушать, я не в курсе.



[KSV]

"Ващета" , АБ1 он как бы .....выходной каскад с предом по умолчанию. И лампы тупой на входе ему хватало. А как вы его собрались слушать, я не в курсе.

Ващета проблема не в предусилителе, а ограниченной выходной мощности, тут любой предусилитель не поможет.
При нагрузке амплитуда от пика до пика несравнима с привычным двухтактом, это типично для однотактов в классе А с резисторной нагрузкой.
У меня тоже получилось 3 Вт до ограничения при питании 29 В. Ток 1,5 А (если не забыл).
Двухтактный или "полуторный" (так принято называть выходной каскад Худа) решает эту проблему, но это уже совсем другие усилители.
Достоинство АБ1 - ламповый звук и особенно плавное ламповое ограничение что позволяет увеличить СРЕДНЮЮ мощность за счёт МЯГКОЙ перегрузки. Перегруз не режет уши.
Но, как минимум, нужна чувствительная акустика и регуляторами тембра уже не поработаешь (не я это открыл).
При том, что я сам слушаю тихо, не припомню чтобы кто-то из моих знакомых слушал музыку тише меня.
Поскольку я перестраховщик, то "по себе" рекомендую сделать на макетке, оценить, чтобы потом не было разочарований.



[Александр Бокарёв]

Ващета проблема не в предусилителе, а ограниченной выходной мощности, тут любой предусилитель не поможет.
При нагрузке амплитуда от пика до пика несравнима с привычным двухтактом, это типично для однотактов в классе А с резисторной нагрузкой.
У меня тоже получилось 3 Вт до ограничения при питании 29 В. Ток 1,5 А (если не забыл).
Двухтактный или "полуторный" (так принято называть выходной каскад Худа) решает эту проблему, но это уже совсем другие усилители.
Достоинство АБ1 - ламповый звук и особенно плавное ламповое ограничение что позволяет увеличить СРЕДНЮЮ мощность за счёт МЯГКОЙ перегрузки. Перегруз не режет уши.
Но, как минимум, нужна чувствительная акустика и регуляторами тембра уже не поработаешь (не я это открыл).
При том, что я сам слушаю тихо, не припомню чтобы кто-то из моих знакомых слушал музыку тише меня.
Поскольку я перестраховщик, то "по себе" рекомендую сделать на макетке, оценить, чтобы потом не было разочарований.

3 ватта это 5 вольт на 8 Омах. Остается вопрос, где взять этих пять вольт.
Совет про макетку- мудро. Сколь угодно примеров, собрал, включил- не то. А трудов ввалено.



[Сергей Жариков]

"Ах, обмануть меня нетрудно, я сам обманываться рад". Один АС (нет, не тот кто в теме) так написал, он прав.
Нет там никаких 99 дБ, не было и не будет. Приятно, конечно, заниматься самообманом, но это просто небольшое мошенство НОЭМА.

Даже если и нет там 99дб, то и так нормально. Делать правый и левый канал на транзисторах с зеркальной проводимостью я не планировал, один усилитель будет на 162, второй будет на 1056 или 1058, нашел б/у на али, покупатели пишут оригинал. Коробки по 150 литров самое то КТ3107 не годятся для 2SJ162.



[Александр Бокарёв]

Даже если и нет там 99дб, то и так нормально. Делать правый и левый канал на транзисторах с зеркальной проводимостью я не планировал, один усилитель будет на 162, второй будет на 1056 или 1058, нашел б/у на али, покупатели пишут оригинал. Коробки по 150 литров самое то КТ3107 не годятся для 2SJ162.

Насчет 3107 мой косяк, там нужен 3102 . Да хоть кт315.



[Nik]

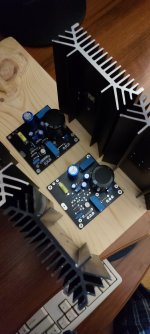

Че-та "корявенько"... :
- но по другому никак...

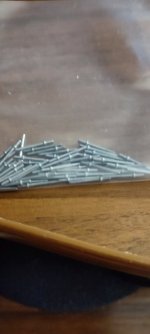

- и без штифтов никак...



[Динозавр]

без штифтов никак...

А вы их гвоздиками (или саморезами)))



[Никитич]

Худ - Род Эллиотт. https://sound-au.com/project36.htm Молоток мужик.



[Samodelkin]

Молоток мужик.

Точно!
Видно, что он не профессиональный электронщик,
но рассказывает всё очень доходчиво и правильно.
И с юмором всё в порядке!



[STTL]

Худ - Род Эллиотт. https://sound-au.com/project36.htm Молоток мужик.

Странная позиция у этого товарища-"Слушать не буду, поставлю на полку"
Усилитель должен работать, для этого он и делается.
А если не подходит, то лучше разобрать его на детали, чем ставить на полку, где он будет чахнуть и пылиться, такая моя позиция.
Обидно за усилитель, ведь в них тоже есть душа, они тоже хотят быть востребованными и нужными.

У меня тоже стоит, далеко задвинул, точно также. Мне лампы ближе.

Лампы позволяют скрыть/сгладить недостатки записей, иногда удачно, иногда нет, да и вообще, нет никаких ламп, все ламповики слушают трансформаторный звук, а не ламповый, лампы обслуживают трф., но не наоборот.
2. Разберите свой Худ, не мучайте котейку, не плодите сущностей, коих и так уже в этом мире - сверх всякой меры.
