Катушка Тесла-Мишина. Работающая схема от АБ

[СМЕРШ]

генератор Мишина стоящий на столе

Делается гораздо проще. Совсем копеечно делается.

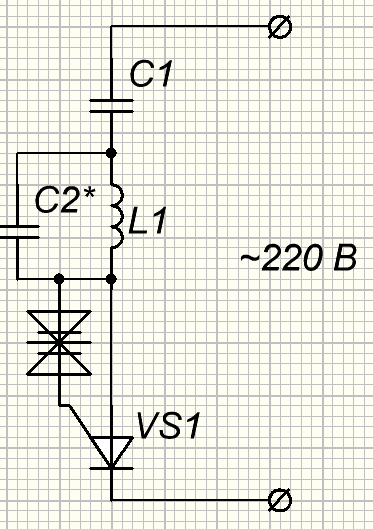

Контур ударного возбуждения вам в помощь.
С1 - выбор мощности: больше ёмкость - мощнее.
L1C1 - определяют частоту, кому вы собрались портить жизнь,
тиристор - КУ202, предельное напряжение не превышает пробойное динистора.

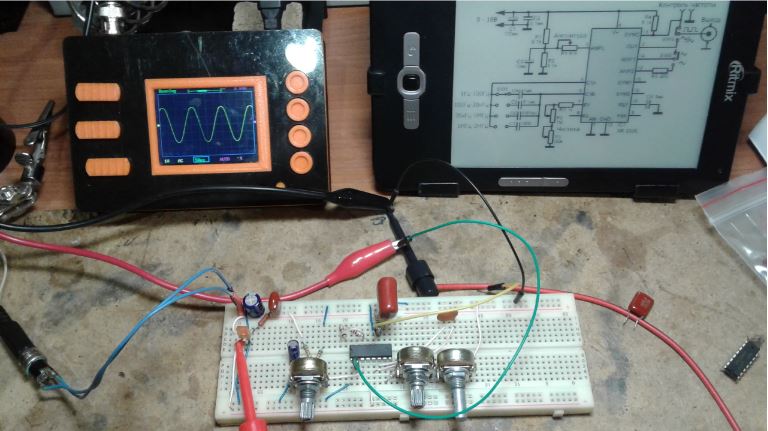

усилитель Минуэтик в макете

По цоколёвке 544УД2 и 711 совсем не одно и то же, а импортный ОУ вообще не нужен: в нём чужая энергетика. Не ровён час, в радужные переметнётесь.



[Александр Бокарёв]

Делается гораздо проще. Совсем копеечно делается.

Посмотреть вложение 88676

Контур ударного возбуждения вам в помощь.
С1 - выбор мощности: больше ёмкость - мощнее.
L1C1 - определяют частоту, кому вы собрались портить жизнь,
тиристор - КУ202, предельное напряжение не превышает пробойное динистора.

По цоколёвке 544УД2 и 711 совсем не одно и то же, а импортный ОУ вообще не нужен: в нём чужая энергетика. Не ровён час, в радужные переметнётесь.

ударным возбуждением советуют онкологию лечить, а пока не случилось , лучше не жопиться , а сделать синусоидальный генератор.

Контур ударного возбуждения внушает, да. Пц. Разве что жить совсем не хочется, тогда можно.

Можно от мультивибратора катушку разгонять, деталей на пятак, понятия такие, что катушка очистит ток от мусора, что истинная правда. да только сам Мишин не советует такой подход, синус все же лучше. Хотя делать его муторнее .

712 это сдвоенный 711 .не жирно расходовать отличный звуковой опер ? туда и копеечный TL071 встанет (если конечно не левак)

TL071 не потянет, полоса полной мощности у него куриная. По причине коррекции под усиление 1, если 544й так же скорректировать, хрен добежит он на полную мощность до 300-400кгц.



[Alex TV]

Можно от мультивибратора катушку разгонять, деталей на пятак, понятия такие, что катушка очистит ток от мусора, что истинная правда. да только сам Мишин не советует такой подход, синус все же лучше. Хотя делать его муторнее .

Бюджетно делать муторнее. А если припрет и деньги не сильно жмут, то цифровые генераторы дивно хорошие Китай продает. На раз-два все получается с катушкой тором



[Pushkin]

Приехал. В пятницу к вечеру голова побаливает. Замерил давление - больше 150 верхнее. Еще раз - опять около этого. Вытащил аппарат из своих завалов, поставил на грудь. За пару минут до этого выпил таблетку. Через 3 минуты замерил снова - около 135. Утром 105 на 65. Вот это уже не мое давление. А вам и еще одно применение если кто не знал. Проверено на себе. В следующий раз попробую без таблетки.



[Александр Бокарёв]

Приехал. В пятницу к вечеру голова побаливает. Замерил давление - больше 150 верхнее. Еще раз - опять около этого. Вытащил аппарат из своих завалов, поставил на грудь. За пару минут до этого выпил таблетку. Через 3 минуты замерил снова - около 135. Утром 105 на 65. Вот это уже не мое давление. А вам и еще одно применение если кто не знал. Проверено на себе. В следующий раз попробую без таблетки.

Сам не далее вчера поправился катухой, спина ломит, челюсть не жует. Сегодня как ничего не было. Самое трудное в лечении катухой- вспомнить, что она у тебя есть, старый склерозник.



[Александр Бокарёв]

и икра не лезет в горло , и компот не льется в рот (с) "сказ про Федота стрельца"

Смейся смейся , у тебя главное веселье впереди.



[Александр Бокарёв]

неужели увижу Киркорова в образе Шуры ? лысым и без передних зубов ....

Ты почти угадал. просто шурА станет королем эстрады, а филя кавалером ордена заднеприводных.Что в целом не меняет ситуацию на эстраде.



[Lexx8057]

Катушка Тесла-Мишина. Работающая схема от АБ

Если что, ОУ с лампой СМН в ООС - отличный генератор достаточно чистой синусоиды, пока с неё брать не больше 1...1,5 Вольта действующего напряжения. Вот схемка конструктора, отслужившего 20 лет, пока не появились программные, он спасал. Два замечания: лампочку СМН надо оставить одну, и шкала...

ldsound.club

Вот же давал простейшую схему еще в начале темы, синусоида идеальная, настройка простейшая, чего городить огород? Кум у меня в электронике по пояс деревянный показал ему раз, так он больше двух десятков таких генераторов уже слепил, по родным и знакомым распространяет. Главное не поленится катушку правильно намотать, вот с этим у него нормально - усидчив больно. А я вот ленив, за все время всего четыре катушки осилил, не, вру пять - пятую из провода 0,1 намотал, она размером поменьше будет.



[Александр Бокарёв]

Катушка Тесла-Мишина. Работающая схема от АБ

Если что, ОУ с лампой СМН в ООС - отличный генератор достаточно чистой синусоиды, пока с неё брать не больше 1...1,5 Вольта действующего напряжения. Вот схемка конструктора, отслужившего 20 лет, пока не появились программные, он спасал. Два замечания: лампочку СМН надо оставить одну, и шкала...

ldsound.club

Вот же давал простейшую схему еще в начале темы, синусоида идеальная, настройка простейшая, чего городить огород? Кум у меня в электронике по пояс деревянный показал ему раз, так он больше двух десятков таких генераторов уже слепил, по родным и знакомым распространяет. Главное не поленится катушку правильно намотать, вот с этим у него нормально - усидчив больно. А я вот ленив, за все время всего четыре катушки осилил, не, вру пять - пятую из провода 0,1 намотал, она размером поменьше будет.

И что мне теперь делать дальше, после таких важных советов?

Александр Сергеевич, а какой источник питания используете к генератору, тр-р - мост - конденсатор или все же лучше стабилизированный делать?

Сейчас ставлю маломощные накальные трансики, мост +пара банок на 2200 мкф 25в, если соединить обмотку 6. 3 в с 5 в, то по концам питания получается примерно 15 вольт, самое то и для опера и для мощника.



[Lexx8057]

Да я написал без претензий, просто я никогда не понимал зачем делать сложно если можно получить то же самое проще. Разве принимать это просто как процесс?



[Александр Бокарёв]

Да я написал без претензий, просто я никогда не понимал зачем делать сложно если можно получить то же самое проще. Разве принимать это просто как процесс?

Я не считаю себя умнее автора, Александра Мишина. И если он советует запитывать катушку чистым синусоидальным сигналом. то почему нужно показывать ему фигу и делать что в ум пришло. А чистая синусоида добывается непросто. И самый безупречный по качеству сигнал получается от генератора с мостом Вина и термиком ТПМ 2-0,5 в цепи ООС. У XR2206 синусоида ближе к треугольнику, потому как из него и добыта с помощью нелинейных кривуляторов. Но тоже неплохо .
Спаян в макете офигенного качества генератор на нашей 525ПС2, нет слов как работает. И все схемы ждут очереди на внедрение в будущее устройство.
Дальше можно сочинять беспредельщину на мультивибраторах , на чем угодно. И раздавать щелбаны умникам. Но, - " Шурик! Это же не наш метод!"



[Никитич]

На AliExpreess есть микросхема XR2206CP, 170р. за пару. Наверняка годится для прибора Мишина.

​



[Александр Бокарёв]

На AliExpreess есть микросхема XR2206CP, 170р. за пару. Наверняка годится для прибора Мишина.

​

Ага. Покупал такие, там два варианта: или в пластик закатаны ноги, не звонится нигде. либо закатан кусок железки, звонится все. И в Москве только такие есть. А теперь и у нас в Ростове.



[Никитич]

В отзывах чувак разместил как тестирует



[m.PG]

На AliExpreess есть микросхема XR2206CP, 170р. за пару. Наверняка годится для прибора Мишина.

​

ага , а на озоне есть готовый конструктор с гарантированно не левой микросхемой

https://www.ozon.ru/product/generator-signalov-na-xr2206-do-1mgts-nabor-dlya-payki-1442300838/?advert=xkdyR2l519xb_9kuXoz72rduoNdcHA_70AVKV-mLsJLo98GwHxfp0vUL4PZazseBjhUzWmsCTlIDI1r8SQ6U1ntF4Tsja6piZVqdr_8_AKanMalntEPxxD_rhJpzOOIDF28l5azM3DMoousVR0bvoDhWkH3IF4BC_04Z4dJIRILnslAk81tQJ4vCxJnR8WiSRlb72Gbi2YJ_SCOedqwMY4PQ4iRsaKYn_BW_qJN-Z8b3z4_T3lnKbez8RH7Ux5JjB_q-U0TMuKnr2vRNyXoqv5j7oNW9EzNOeWF1zZXqisVnKd6JeNlTztNl5HOKcgQ7sfKW65NXJ4UB2JXgtQeUTOkmpFJm&avtc=1&avte=2&avts=1709993959&keywords=2206+генератор



[Никитич]

это тоже левак? Закупки совершаю поэтому спрашиваю. 1 498 ₽ за 10 пар.
Один из купивших пишет "Емкости переходов транзисторов 2SA1941: коллектор-база - 1,27-1,35 нФ, эмиттер-база - 4,75-4,8 нФ, коэффициент передачи тока при I=2А в пределах 127-138. Емкости переходов транзисторов 2SC5198: коллектор-база - 660-670 пФ, эмиттер-база - 5,17-5,33 нФ, коэффициент передачи тока при I=2А - 124-143."



[Александр Бокарёв]

Посмотреть вложение 90484 это тоже левак? Закупки совершаю поэтому спрашиваю. 1 498 ₽ за 10 пар.

Ща емкость померяю у обоих. мои настоящие
у 5198 емкость Б-К 600пФ
Б-Э 5200пФ
У 1941 Б-К 1200 пФ
Б-Э 4900пФ



[m.PG]

Посмотреть вложение 90484 это тоже левак? Закупки совершаю поэтому спрашиваю. 1 498 ₽ за 10 пар.

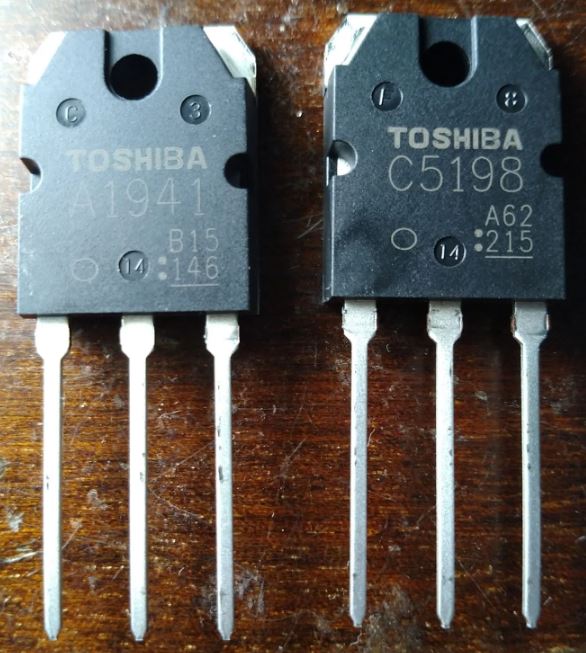

на левак вроде не похожи .
верх не тертый а шершавый, края закругленные (когда трут кромки становятсяя резче
надписи видно хреново - это хорошо
в пятачках маркировка



[Александр Бокарёв]

Спасибо Александр Сергеевич.

Ваши транзисторы внушают доверие.
У моих уже по большей части надписи стерлись, пишу маркером.
2Ампера выжимается на токе базы от 13 до 16 мА.



[Pushkin]

Цель - ничто, процесс - все. (заповедь браконьера) Все блоки готовы (модуляторы, апч, генераторы), перепроверяю. Хочу сделать универсальную систему. Все есть. Включаю параллельный усилитель, в нагрузку бублик, на раскачку пик ту пик полное питание, 30 Вольт, в резонансе ток около 700 мА. Что то мало. Включаю заводской на 10 мгЦ 10 Ватт, питание 30 вольт.. Оба на, ток в резонансе 1700 мА ! Вот это " открытие ! " Благо Форум читаю, умным дедам внимаю. Все понятно, надеюсь. Процесс продолжается...

Посмотреть вложение 90484 это тоже левак? Закупки совершаю поэтому спрашиваю. 1 498 ₽ за 10 пар.
Один из купивших пишет "Емкости переходов транзисторов 2SA1941: коллектор-база - 1,27-1,35 нФ, эмиттер-база - 4,75-4,8 нФ, коэффициент передачи тока при I=2А в пределах 127-138. Емкости переходов транзисторов 2SC5198: коллектор-база - 660-670 пФ, эмиттер-база - 5,17-5,33 нФ, коэффициент передачи тока при I=2А - 124-143."

После " рекламы" от Александра Бокарева тоже заказал на Алишке. На фото красивые, в углублениях буковки. Пишут оригинал. Клюнул, заказал, не знаю что прибудет. Получу - напишу.



[Александр Бокарёв]

Цель - ничто, процесс - все. (заповедь браконьера) Все блоки готовы (модуляторы, апч, генераторы), перепроверяю. Хочу сделать универсальную систему. Все есть. Включаю параллельный усилитель, в нагрузку бублик, на раскачку пик ту пик полное питание, 30 Вольт, в резонансе ток около 700 мА. Что то мало. Включаю заводской на 10 мгЦ 10 Ватт, питание 30 вольт.. Оба на, ток в резонансе 1700 мА ! Вот это " открытие ! " Благо Форум читаю, умным дедам внимаю. Все понятно, надеюсь. Процесс продолжается...

Бублик вообще неважный по добротности, требует повышенного напряжения на катушке. Для чего применен повышающий автотрансформатор на кольце. Плоская катушка включается напрямую. Токи лишь таким способом одинаковые в обеих катушках.
И еще. Важна степень рыхлости намотки бублика витой парой от UTP . На резонансе ток бешеный, рука в катушке ощутимо нагревается , сама катушка тоже. Стоит стягивать катушку плотнее, ток падает, резонанс уходит вниз, поле слабеет.
Уже думал протянуть витую пару внутри веревки ХБ , если такую еще выпускают. Этим растащим провода подальше, емкость не так подпрыгнет.



[Александр Бокарёв]

Цель - ничто, процесс - все. (заповедь браконьера) Все блоки готовы (модуляторы, апч, генераторы), перепроверяю. Хочу сделать универсальную систему. Все есть. Включаю параллельный усилитель, в нагрузку бублик, на раскачку пик ту пик полное питание, 30 Вольт, в резонансе ток около 700 мА. Что то мало. Включаю заводской на 10 мгЦ 10 Ватт, питание 30 вольт.. Оба на, ток в резонансе 1700 мА ! Вот это " открытие ! " Благо Форум читаю, умным дедам внимаю. Все понятно, надеюсь. Процесс продолжается...

Открытия нет. Параллельник ограничен по выходному току усилением транзисторов и током покоя. А заводской генер -нет.



[scamp]

Уже думал протянуть витую пару внутри веревки ХБ , если такую еще выпускают. Этим растащим провода подальше, емкость не так подпрыгнет.

А если попробовать намотать телефонной лапшой.



[KSV]

Спаян в макете офигенного качества генератор на нашей 525ПС2, нет слов как работает. И все схемы ждут очереди на внедрение в будущее устройство.
Дальше можно сочинять беспредельщину на мультивибраторах , на чем угодно. И раздавать щелбаны умникам. Но, - " Шурик! Это же не наш метод!"

Я иногда заглядываю в тему. Всё уже не только придумано, но и сделано, всё работает как надо. Повторяй и не ищи проблем, которые сам не можешь решить, но энтузазисты не ищут лёгких путей.
Но постоянно в тему ломятся недоучки-самоучки со своими гениальными идеями.
Им не прибор и не лечение нужно. Им надо себя показать, и строят какую-то дикую лабуду.
Причём такие непризнанные гении во всех темах - и про усилители, и про акустику, и про всё.
Когда-то я работал в редакции журнала и мне пришлось в порядке очереди поработать на нашей выставке в ВДНХ. Я был удивлён. Каждый 20-ый человек интересующийся журналами и книгами издательства имел явные признаки психического расстройства, это как минимум и явные. До этого я думал, что процент психов среди нас ниже. Может в среде радиолюбителей их сгусток.



[Александр Бокарёв]

А если попробовать намотать телефонной лапшой.

Зачем спрашиваете о том, что в рассказе не упоминается. Рассуждать на каждую чужую бредовину - думаете, интересно? Намотайте, расскажите здесь, как все получилось круто и за пятак. А мы поклонимся гению.



[scamp]

Зачем спрашиваете о том, что в рассказе не упоминается. Рассуждать на каждую чужую бредовину - думаете, интересно? Намотайте, расскажите здесь, как все получилось круто и за пятак. А мы поклонимся гению.

Хотел подбросить идею. Чем пропихивать витую пару в Х.Б. веревку.

Намотайте, расскажите здесь, как все получилось круто и за пятак. А мы поклонимся гению.

Меня тор вообще не интересует пользуюсь классическим вариантом от ПэЖэ корзиночного типа.



[Александр Бокарёв]

Хотел подбросить идею. Чем пропихивать витую пару в Х.Б. веревку.

Меня тор вообще не интересует пользуюсь классическим вариантом от ПэЖэ корзиночного типа.

Я мотаю катуху классическим способом, но укрепляю витки от вспучивания и расползания радиальными нитками , идущими из центра на края по типу паутины. Нитки прочные, от самого ПЫЖэ, катуха получается отменная.
Тор тоже нужен, скажем, погреть маленький суставчик на руке. Или гайморову пазуху .
ПС. Не знаю, как вам, но мне протянуть витую пару в ХБ веревку - как два пальца. Самое тяжкое- найти ту самую веревку ХБ. Один лавсан....



[KSV]

Самое тяжкое- найти ту самую веревку ХБ.

Рано ещё думать о верёвке, рано!

Намотайте, расскажите здесь, как все получилось круто и за пятак. А мы поклонимся гению.

Я тоже так считаю. Идей у всех полно. А ты сделай и поделись результатом.
Кстати, забыл уже как спина в пояснице болит, а сегодня лазил по стремянкам в борьбе с люстрой - вспомнил. Придётся воспользоваться приборчиком.
Можно верить или не верить, но ведь помогает!

Меня тор вообще не интересует пользуюсь классическим вариантом от ПэЖэ корзиночного типа.

Я собирался купить в чипедипе провод - мягкая пара невитая в оболочке, но намотал бублик внавал просто витой парой выдранной из UTP. Почти не пользуюсь, блин нравится больше.



[Александр Бокарёв]

Рано ещё думать о верёвке, рано!

Я тоже так считаю. Идей у всех полно. А ты сделай и поделись результатом.
Кстати, забыл уже как спина в пояснице болит, а сегодня лазил по стремянкам в борьбе с люстрой - вспомнил. Придётся воспользоваться приборчиком.
Можно верить или не верить, но ведь помогает!

Я собирался купить в чипедипе провод - мягкая пара невитая в оболочке, но намотал бублик внавал просто витой парой выдранной из UTP. Почти не пользуюсь, блин нравится больше.

В свете сказанного, есть идея. Не выдирать UTP из родной шкуры, мотать как мама родила, получится бублик поболе. но по мощности на порядок круче.
И вы бетонно правы. Что-то болит, маешься, но вспомнить про чудодейственный кунштюк склероз мешает. А вспомнил- херак- и ты здоров!



[m.PG]

однако вариант

icl8038-datasheet

docviewer.yandex.ru

https://www.ozon.ru/product/icl8038-mnogofunktsionalnyy-generator-nizkochastotnyh-signalov-neskolko-form-signalov-1327263168/?asb=w1AhMSZHxCusJOVdyDVZpqZcdyxS58r5RVE36FSsFerDyFU%252Bdi6Vds2tRvc2nDDR&asb2=nh_9G1l5isoYJgOxtKnmJE8V54xgWGgnZuIUMVOJQsJ9aEeikY1D139tCNAHN5_rAYgrf8KQ9BVWnhHiV4PEyfVOK0Vlnxd4sa5xSqVDCaqW-Q2qTvwAQWPjXvX-tiOeKodQi7egYKfZFym6qbF49z_rVm2uI3FLmmUeGfh3ArVj5GnsP_41boMU1D_0C9wR&avtc=1&avte=2&avts=1712073738&keywords=операционный+усилитель#section-description--offset-140
