Вполне возможно. Всё зависит от физических свойств материала и есно готового дросселя.

Посмотреть вложение 113506

Обратно ходовой преобразователь. Дроссель от блока пит. ПК. Малая начальная проницаемость материала сердечника, небольшое кол-во витков. Выдерживает около 7А(по расчету). Реально насыщение не наступило при 5А, Больше 5А просто мой прибор сам ограничивает ток, т. что вполне 7А может быть.

Эти сердечники - композитные и имеют т.н. распределенный зазор. 😉
Например сердечники из карбонильного железа - смесь мелкодисперсного железа с полимерами.


Последнее редактирование:

IgorE

1 ранг
Регистрация
1 Янв 2021
Сообщения
2,677
Реакции
1,259
Репутация
70
Страна
Украина
Город
Берег ЧМ
Имя
Игорь
Общий провод к динамикам и катушкам иглы не подключен.
Вполне реально.
Усилить симметричный сигнал не проблема и по цене получим совершенно не в два раз. Платы платами, а слесарка дороже. Конечно электронная часть обьеденина общей землёй, а ГВ и динамику она не нужна.
Опять же не нужен фазоинвентор- один из проблемных узлов.

Эти сердечники - композитные и имеют т.н. распределенный зазор.
Трансформаторное железо также не чистое железо, а сплав. Т. что...
Можно с пеной у рта доказывать что это типа распределённый зазор, не понимая для чего он нужен и как меняет физические свойства сердечника
Но это всё уже казуистика.
Суслика зазор видишь, нет, а он есть.

Регистрация
23 Май 2020
Сообщения
836
Реакции
500
Репутация
48
Чтобы добить тему эту окончательно (устремив в предел @бсурда), предлагаю делать оптико-балансное подключение. По два оптических кабеля на канал плюс оптическая "земля"

Регистрация
12 Ноя 2019
Сообщения
24,658
Реакции
11,466
Репутация
395
Легко. Инверсный драйвер для СПДИФа и держите ваши импульсы противоположного свечения, свет+, тьма минус. И серый рассвет- оптическая земля .


Russ

1 ранг
Регистрация
3 Фев 2023
Сообщения
1,037
Реакции
402
Репутация
27
Страна
Россия
Город
Pskov
Давно изобретен черный лазер, но не прижился, оказался никому не нужен, а тут может пригодится, для оптической дифпары.
По два оптических кабеля на канал плюс оптическая "земля"
Оптику нужно не землить, а водить, т.е. опускать в воду. отсюда и появилось выражение "Концы в воду".


IgorE

1 ранг
Регистрация
1 Янв 2021
Сообщения
2,677
Реакции
1,259
Репутация
70
Страна
Украина
Город
Берег ЧМ
Имя
Игорь
предлагаю делать оптико-балансное подключение
Пока линейность такой системы крайне малая. Есно что это не шутка, а совсем близкое будущее.
Ахнуть не успели, а оптоволоконные линии в колхозе уже рутина.
........................
Впервые увидел оптоволоконную линию, когда мне было 12 лет. 55лет назад. На ВДНХ.
Картинка, на неё смотрит какая-то байда, пучек верёвки диам. милл 5-6 и экран с большой линзой.
Особого впечатления не произвел этот экспонат. Коту понятно, что по каждой волосинки в этой верёвке идёт кусочек изображения. Фигня полная я подумал тогда.

Последнее редактирование:

Russ

1 ранг
Регистрация
3 Фев 2023
Сообщения
1,037
Реакции
402
Репутация
27
Страна
Россия
Город
Pskov
Легко. Инверсный драйвер для СПДИФа и держите ваши импульсы противоположного свечения, свет+, тьма минус. И серый рассвет- оптическая земля .
В СПДИФе была приделана веревка для обратной синхронизации. Только оптической земли тогда не придумали, поэтому изредка сбоило. А потом придумали USB.

Регистрация
23 Май 2020
Сообщения
836
Реакции
500
Репутация
48
В 1982 друг подарил шланг оптоволоконный от японского фиброгастроскопа. Волокна полопались, картинка поплохела, заменили. Я на торец этого шланга приделал три лампочки разного цвета, плавно загорались и гасли по разной схеме, а кончики волокон точками в воздухе светились, красивый такой ночник.
Представляю себе весёлую такую гастроск0пическую RGB-цвет0музыку в самом сердце ❤️ желудка п0цЫента!
Только японские яп0нцы до этого могли додуматься!
Так появилось цветолечение


Ден123

1 ранг
Регистрация
30 Май 2020
Сообщения
734
Реакции
202
Репутация
27
Страна
РФ
Предупреждений
6
Ты сколько курсов окончил? Три? Должен скнокать.
У меня высшее образование, в отличие от тебя. У тебя жуткие пробелы, даже если ты где-то учился, то тебе это не слишком помогло. )))
Формула для определения магнитной индукции в магнитопроводе без зазора:
Вмах = мю0 * мю эфф * I * N / Lэфф
Из этой формулы не сложно получить формулу для определения максимального тока без насыщения сердечника. Всё зависит только от физических свойств сердечника и катушки. По ней всегда и считаю. Любой материал.

Смешно. Ты хоть голову включи ненадолго.
В твоем случае есть зазор с проницаемостью мю0 и твоя формула в принципе не применима. Заниматься измерением мюэфф - да ещё при постоянном подмагничивании, строить зависимость В от Н - занятие так себе. Конечно если больше заняться больше не чем, то...

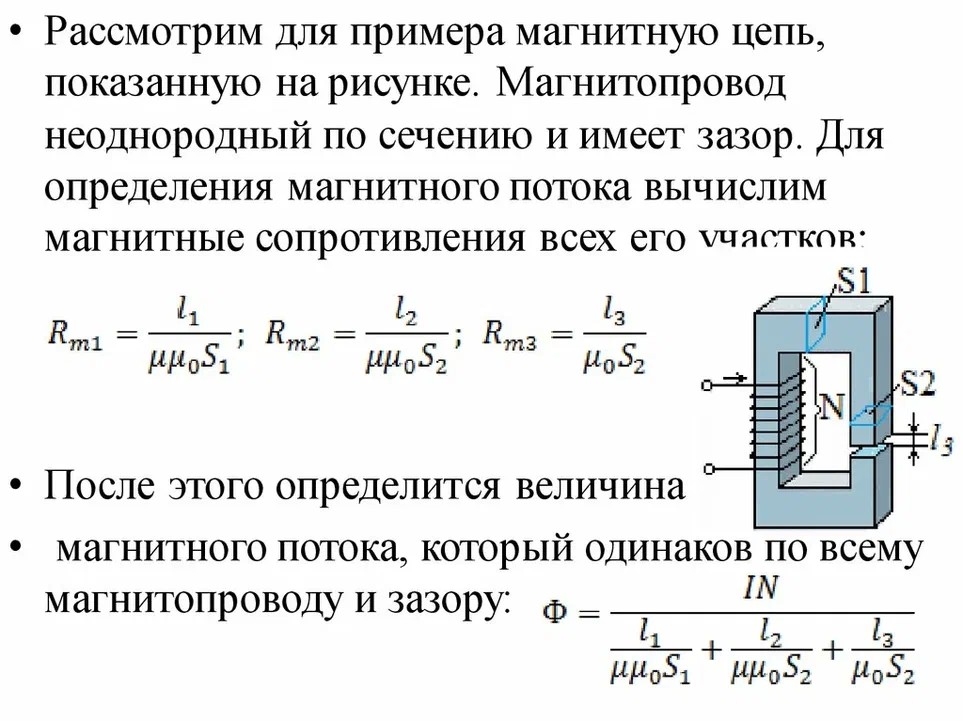

Применяется формула с картинки



В случае заморского клоуна, катушка на железном замкнутом сердечнике имеет индуктивность 27 мГн, измеренные мультиметром в отсутствие подмагничивания. 27 мГн на постоянном токе в 3 А загонят сердечник, сечением менее 50 кв. см, в насыщение. А если накинуть еще и пульсации, то ...


.................
Странно одно. Аматор знает, профи ни в зуб ногой. Очень странно. Формула основополагающая, как заклн Ома.
Пурга это, а не формула, на практике хрен применишь.

Последнее редактирование:

IgorE

1 ранг
Регистрация
1 Янв 2021
Сообщения
2,677
Реакции
1,259
Репутация
70
Страна
Украина
Город
Берег ЧМ
Имя
Игорь
Применяется формула с картинки
Продолжай. Раскрой формулу с L3=0
В твоем случае есть зазор с проницаемостью мю0 и твоя формула в принципе не применима.
Молчек, мю0 это везде и всегда абсолютная магнитная проницаемость вакуума. Константа.
Ни какого отношения к зазору она не имеет и не имела. Ты свою формулу хотя бы пойми. Там эта проницаемость кругом.
Да и формула потока нам зачем? Нам необходима индукция в сердечнике.
Приведи реальную формулу определения индукции в сердечнике без зазора и с зазором. По которой считают инженеры, а не студенты в тяму входят.


Ден123

1 ранг
Регистрация
30 Май 2020
Сообщения
734
Реакции
202
Репутация
27
Страна
РФ
Предупреждений
6
Продолжай. Раскрой формулу с L3=0
С хрена ли при распределенном зазоре L3=0? Не смеши и изучи композитные сердечники, которые ты привел в примере. Ссылку я тебе дал ранее.

L3=0 в случае заморского клоуна.

Молчек, мю0 это везде и всегда абсолютная магнитная проницаемость вакуума. Константа.
Ни какого отношения к зазору она не имеет и не имела. Ты свою формулу хотя бы пойми. Там эта проницаемость кругом.
Да, чувак, с электромагнитоизмом у тебя совсем плохо.
Мю0 - проницаемость не только вакуума и воздуха, но и связующего в композите, за счет которого образуется распределенный зазор в приведённом тобою примере, близка к мю0, т.е. константе. Отличие в 10-12% - можно пренебречь.

Да и формула потока нам зачем? Нам необходима индукция в сердечнике.
Приведи реальную формулу определения индукции в сердечнике без зазора и с зазором. По которой считают инженеры, а не студенты в тяму входят.
🤣🤣🤣
Ты совсем не вытягиваешь. Подели поток на сечение и получишь индукцию - просто прими все S =1.

Надпись на заборе:
"Юджин Кинг - козел!"


Shef

3 ранг
Регистрация
5 Дек 2023
Сообщения
280
Реакции
211
Репутация
11
Город
British Columbia
Предупреждений
2
В сердечнике с зазором магнитный поток начинает в основном определяться этим зазором. И если посчитаешь поток по своей формуле, увидишь что свойствами самого железа можно иногда пренебречь. Слишком мало это влияние. Но возникают другие проблемы созданные зазором. Я регулярно считаю и делаю дроссели и трансформаторы с зазором и без.

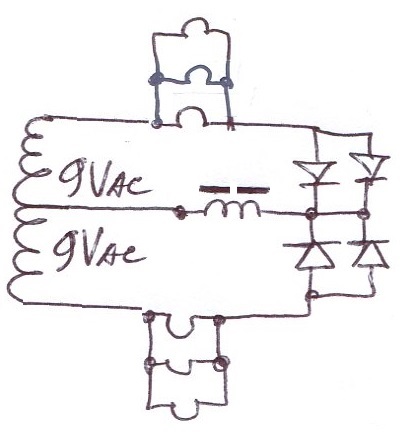

камрад IgorE, я повспоминал - то был вопрос от кого-то начинающего, как запитать накал от 9-вольтовой обмотки.

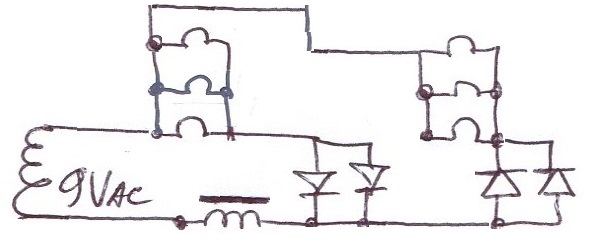

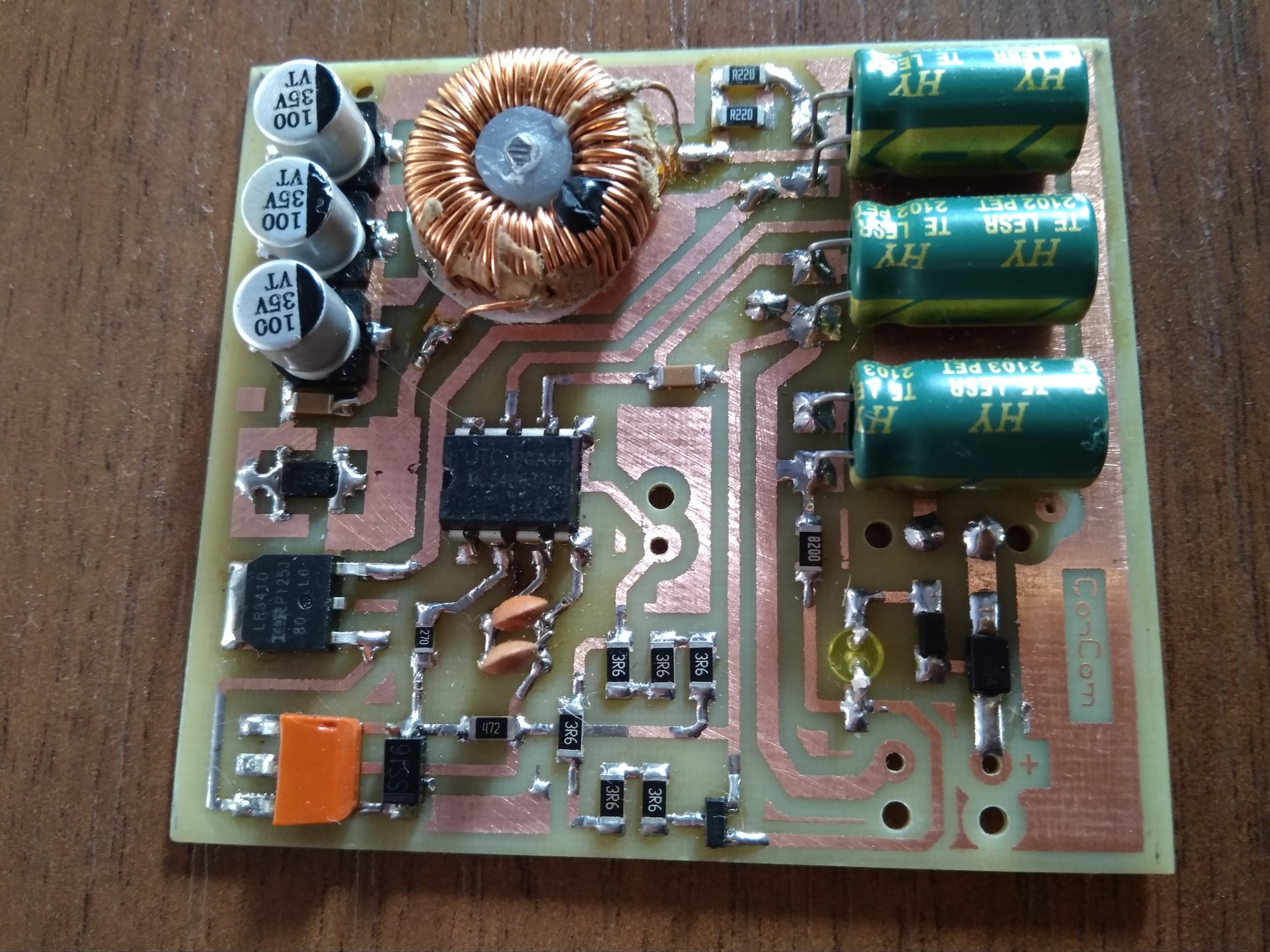

Я предложил 2 варианта, и во втором дроссель беззазорный. Сам так делал, работает:
ОК, ок, диоды, очевидно, питают накал полпериодом.. как у нас говорят "cheap and dirty" трюк отполовинить накал. В том топике рекомендовались контуперные шотки которые в паре - само то, они греться будут мало. А дроссель здесь для "точной подстройки" занизить накал если всё ещё много "остаётся" после диодов.

Последнее редактирование модератором:

Profi

3 ранг
Регистрация
3 Дек 2021
Сообщения
115
Реакции
175
Репутация
19
Страна
Родина
Город
Тюмень
Имя
Евгений
А, если вернуться к теме, то вот наш товарищ Броски тоже совершенно не чужд балансный схемам. Причем, возвращается к ним регулярно. https://tubecad.com/2024/10/blog0610.htm
Думаю, что чаще всего многих останавливает увеличенная стоимость реализации, да и некоторые блоки делаются по-другому. Например, РГ, если лестничный, то нужно делать для баланса, если по чесноку, не 2 L-pad, а все же H-pad. С темброблоком вообще засада.


Russ

1 ранг
Регистрация
3 Фев 2023
Сообщения
1,037
Реакции
402
Репутация
27
Страна
Россия
Город
Pskov

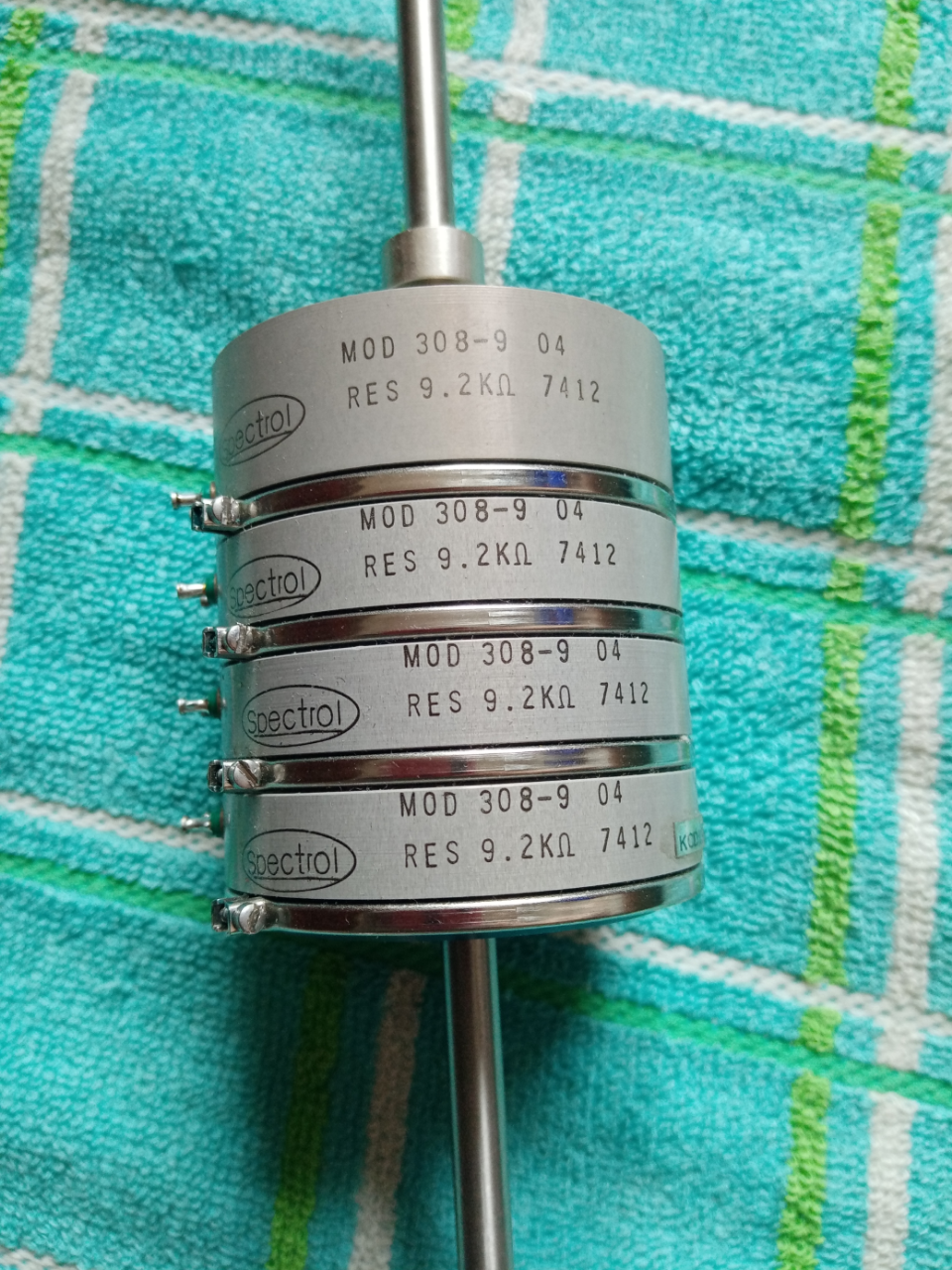

Для баланса юзал такой регулятор, довольно таки точный.



Russ

1 ранг
Регистрация
3 Фев 2023
Сообщения
1,037
Реакции
402
Репутация
27
Страна
Россия
Город
Pskov
Вчера попробовал МС голову на трансформатор, а с него на балансный вход микросхемы, пока все на соплях и макетках, но звук хороший, буду строить в железе.


Profi

3 ранг
Регистрация
3 Дек 2021
Сообщения
115
Реакции
175
Репутация
19
Страна
Родина
Город
Тюмень
Имя
Евгений

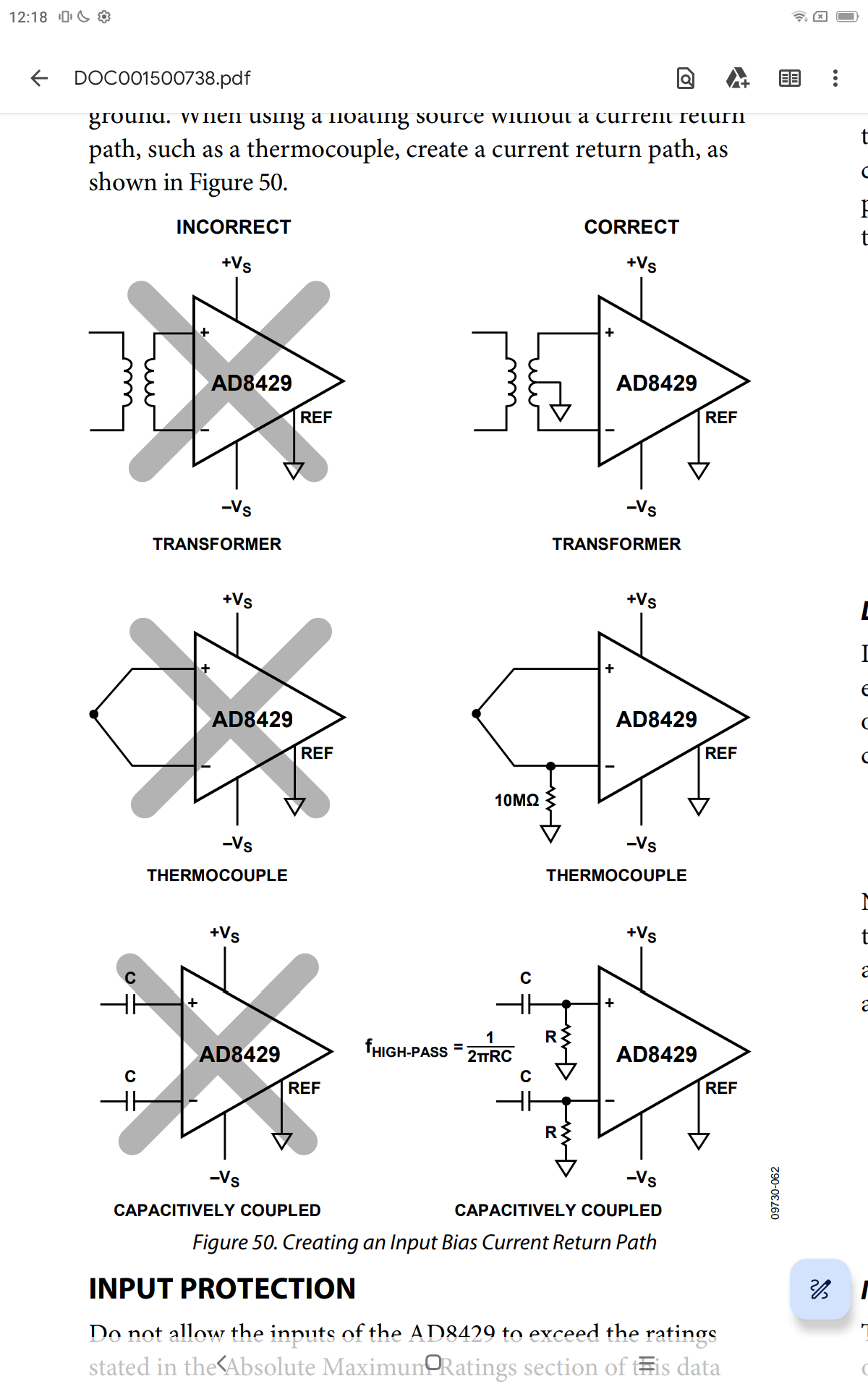

А зачем трансформатор? 47к между ногами, и 10М на землю.
С INA217 я так делал.


Russ

1 ранг
Регистрация
3 Фев 2023
Сообщения
1,037
Реакции
402
Репутация
27
Страна
Россия
Город
Pskov
На вход Цобель нужен, трансформатор дает выброс на меандре.
По шуму такое решение оставляет далеко позади AD797 без трансформатора на входе, да еще и синфазку давит прилично, можно сильно не заморачиваться с экранированием.

А зачем трансформатор?
МС трансформатор, для Ортофона МС10.
Если голову напрямую подключить к микросхеме, усиления то хватит, но будет сильно шуметь, потому, как она преднаначена для высокого входного сопротивления.


Profi

3 ранг
Регистрация
3 Дек 2021
Сообщения
115
Реакции
175
Репутация
19
Страна
Родина
Город
Тюмень
Имя
Евгений
Два резюка по 24 ком между входами
Так даже лучше
Кстати, вспомнил:


Russ

1 ранг
Регистрация
3 Фев 2023
Сообщения
1,037
Реакции
402
Репутация
27
Страна
Россия
Город
Pskov
Регистрация
12 Ноя 2019
Сообщения
24,658
Реакции
11,466
Репутация
395

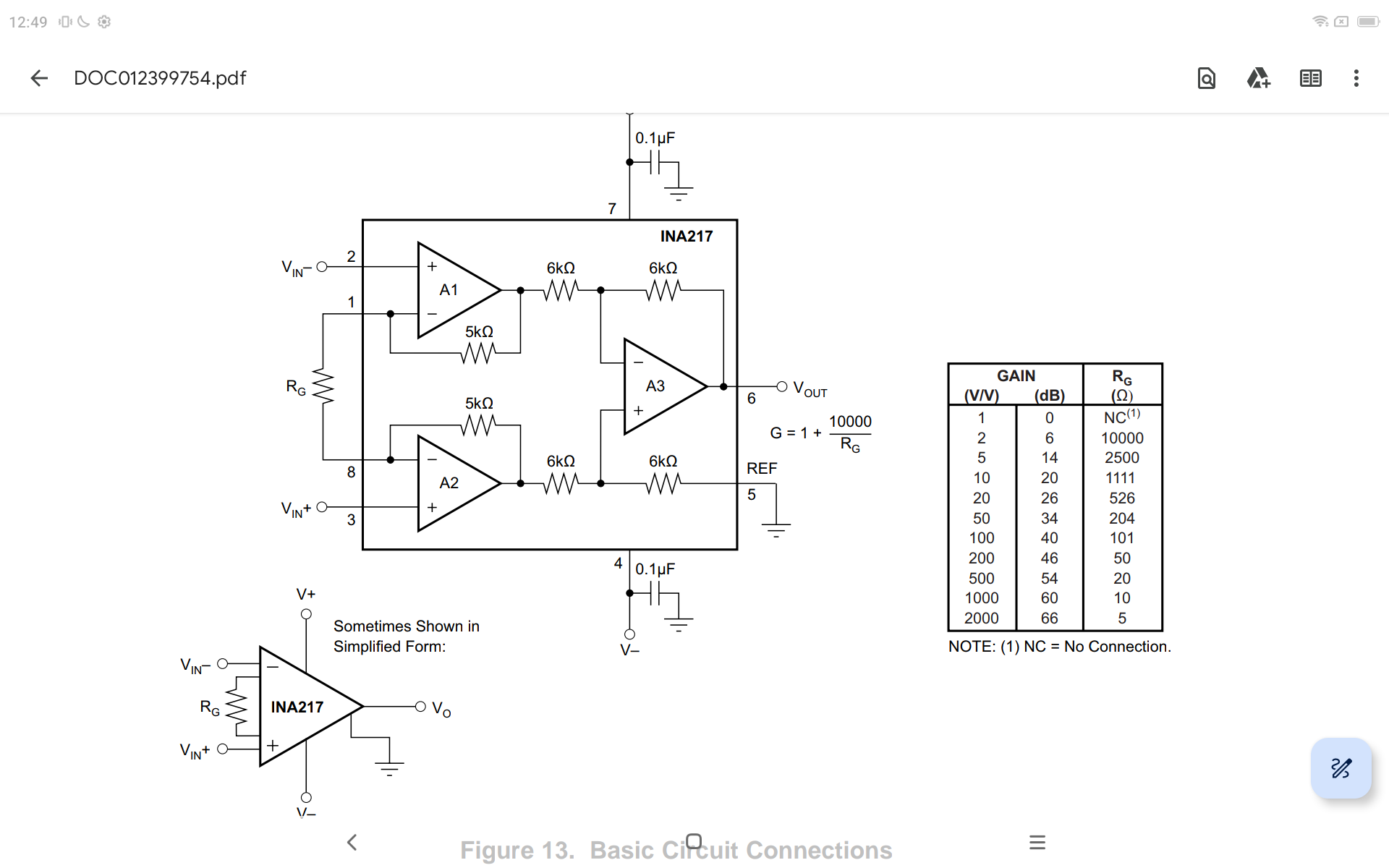

А нужен ли он? Коммутируя Rg легко меняется усиление.
Посмотреть вложение 114497
Не в усилении счастье. Переслушал кучу всяких предов к МС бошке, на транзисторах , параллельных транзисторах , все они серятина серая безликая , херь и убожество. Встроенные МС корректоры та же ерундень, может на 1 дБ лучше.
МС транс идеальный вариант, а из предов запел один, на сверхмалошумной К538УНЗ.Но и тут, в тонких вещах МС транс его урыл .хотя с точки зрения удифилитики полоса у преда и ширше и глыбше. А поди ж ты....

Регистрация
12 Ноя 2019
Сообщения
24,658
Реакции
11,466
Репутация
395
Вот тут не знаю. С МС такой каскад не пытал.

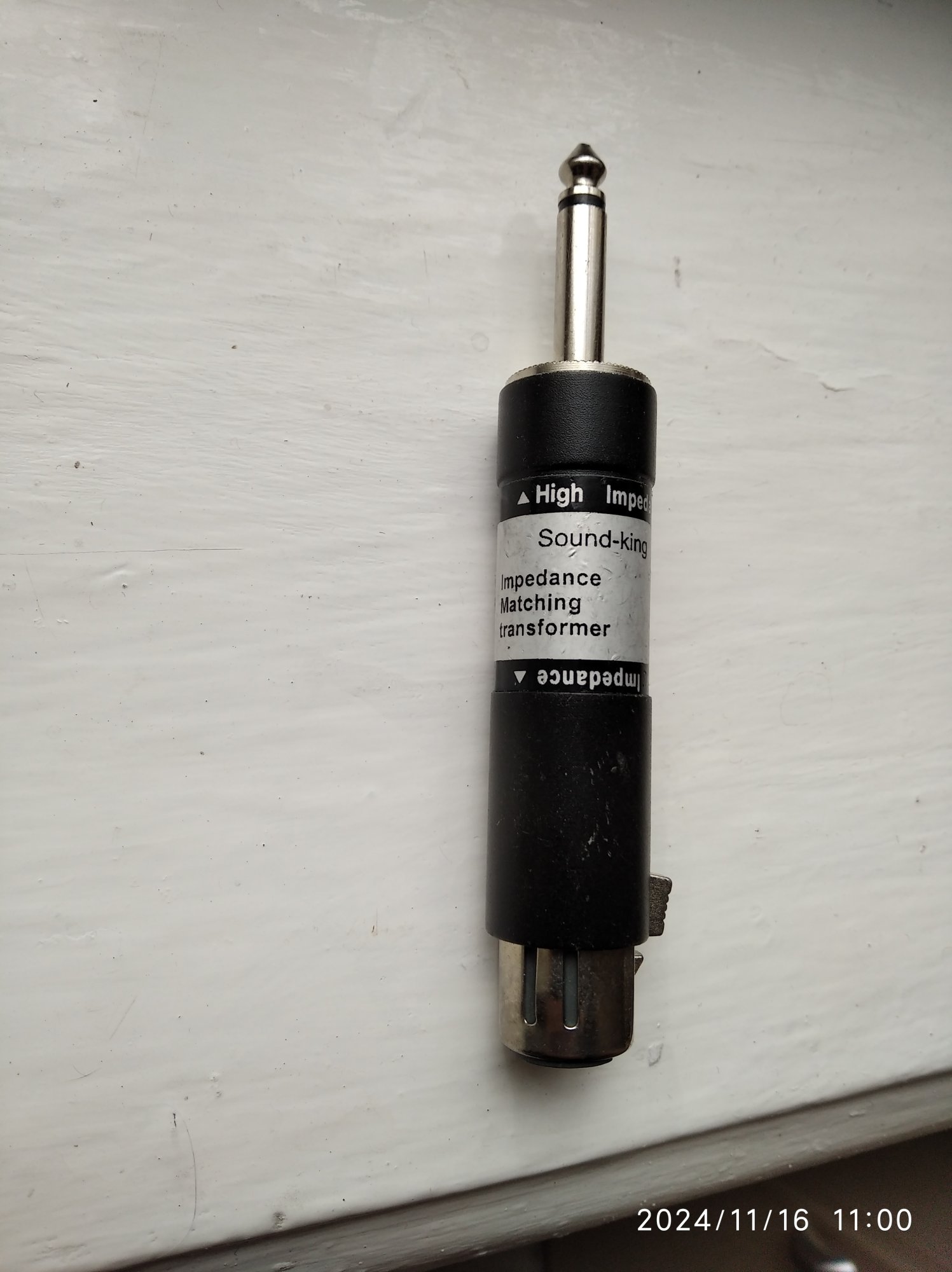

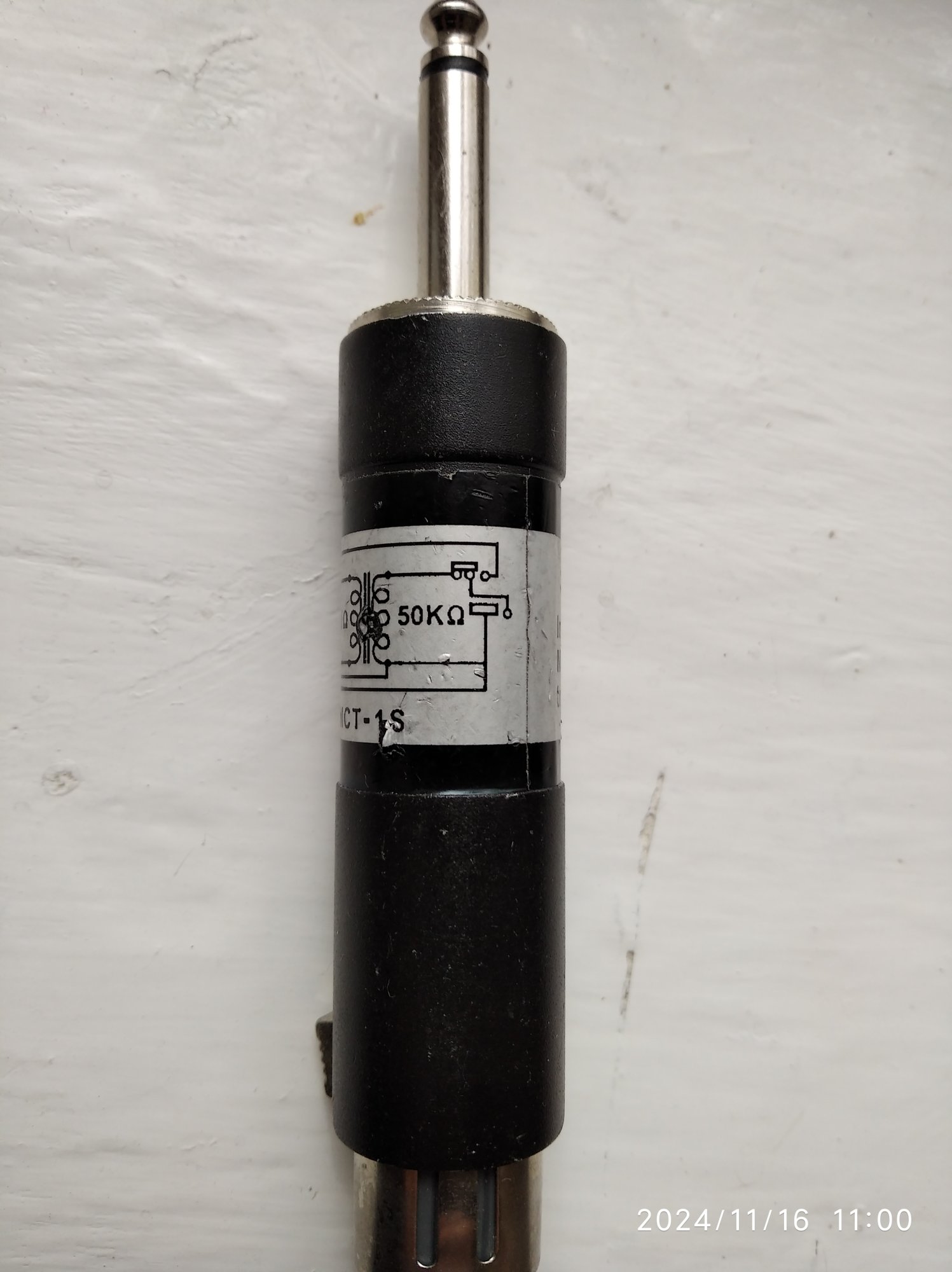

В начале 2000-х в музмаге нарыл дивную вещь, повышающий микрофонный трансик в виде разъема-переходника XLR- 6мм Jack . Звать Саундкинг, 600 ом-50 ком. Внутри трансик с фасолину , прогнал по полосе-а неплохо. И цена смешнее некуда. Потом все, закончились и не появились никогда .

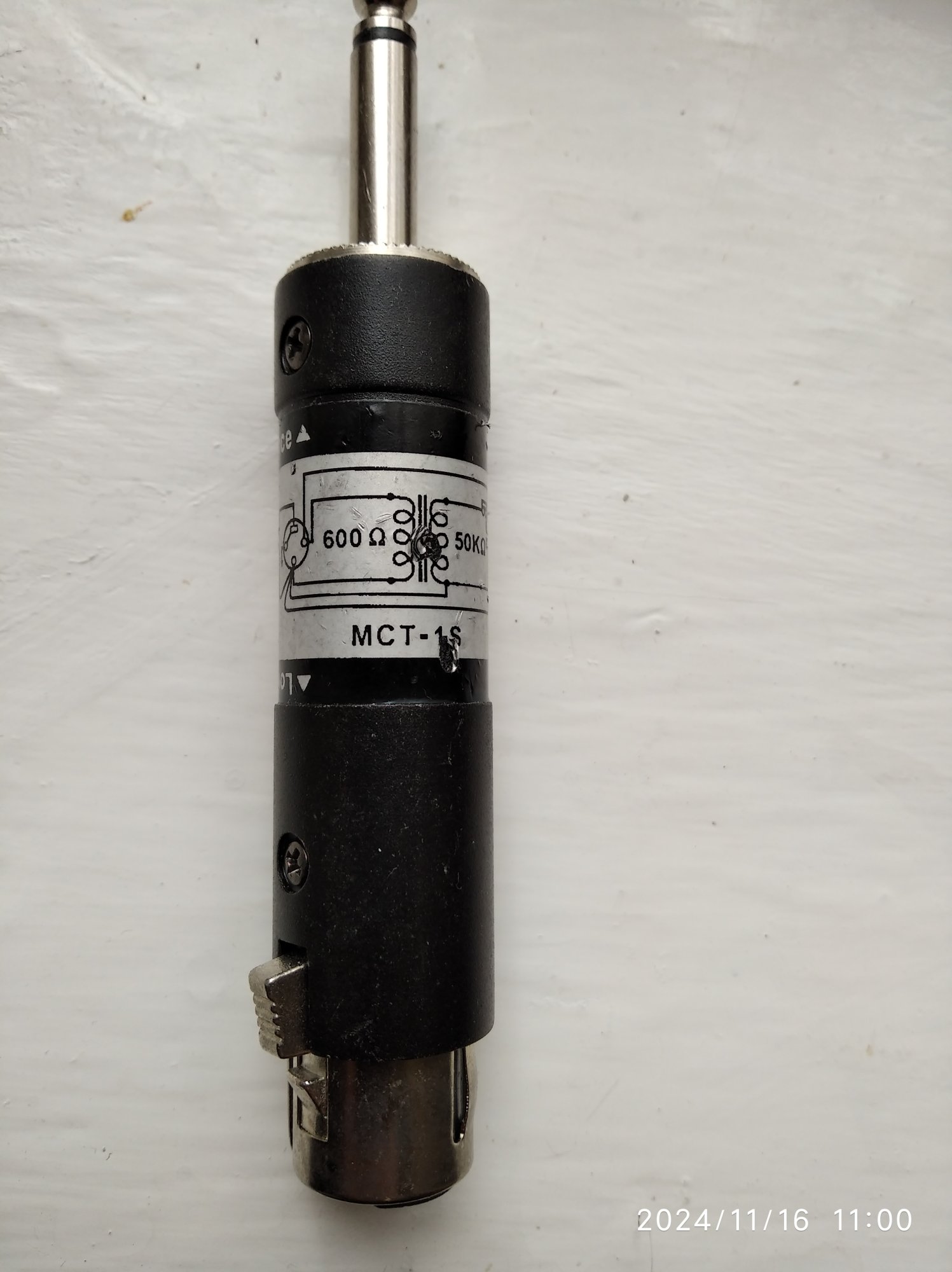

Вот он красава,король оф звукес


Вложения

  • IMG_20241116_110050_1.jpg
    199.9 KB · Просмотры: 16
  • IMG_20241116_110041.jpg
    210 KB · Просмотры: 15
  • IMG_20241116_110056_1.jpg
    195.5 KB · Просмотры: 19

Profi

3 ранг
Регистрация
3 Дек 2021
Сообщения
115
Реакции
175
Репутация
19
Страна
Родина
Город
Тюмень
Имя
Евгений
Neutrik такие ещё есть.

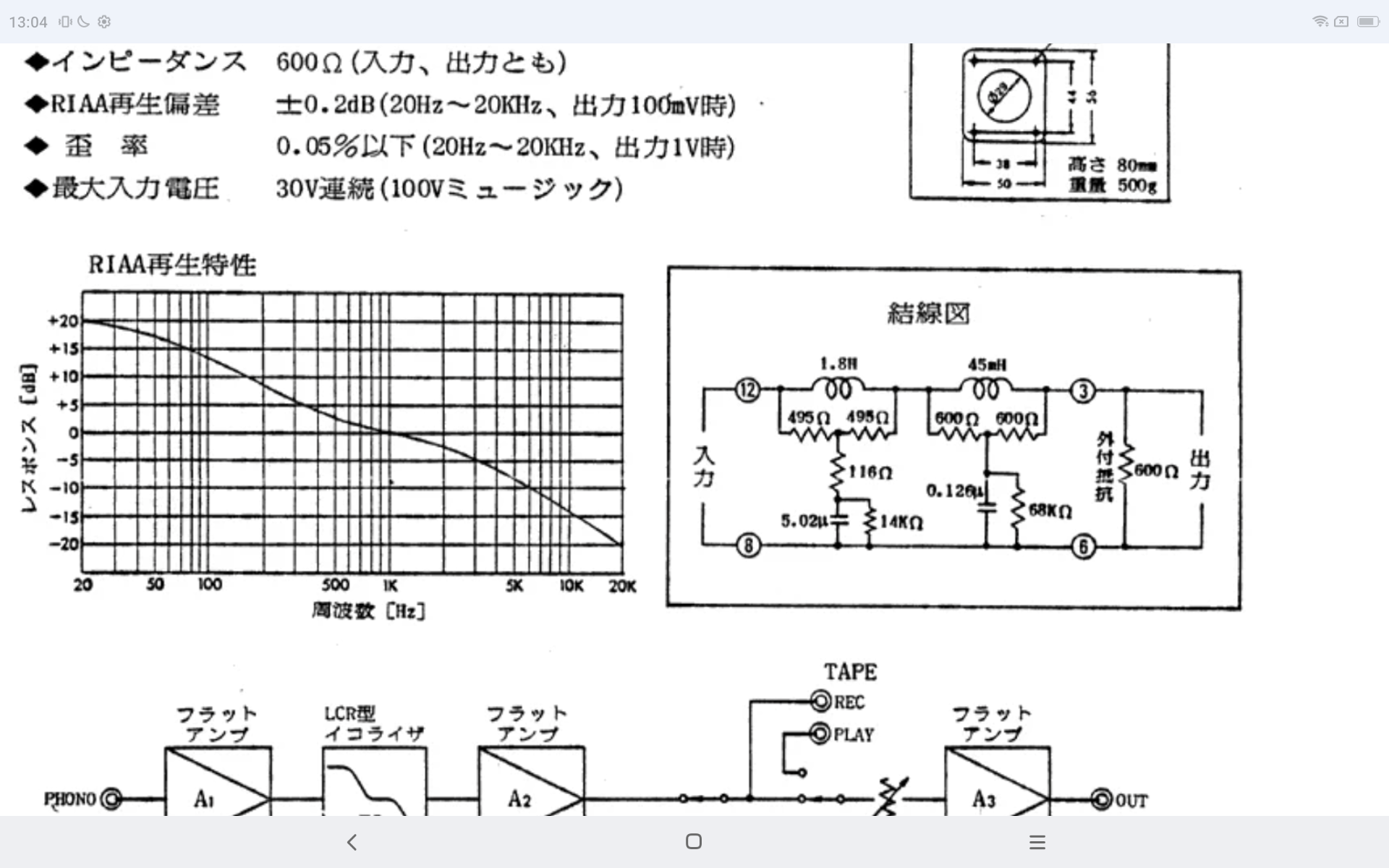

Я этот каскад макетил для LC корректора.

По АЧХе вопросов не было, но до изделия не довел - как всегда, было две причины: 1. То одно, 2. То другое.smile_11

Регистрация
12 Ноя 2019
Сообщения
24,658
Реакции
11,466
Репутация
395
Neutrik такие ещё есть.
Я этот каскад макетил для LC корректора.
Посмотреть вложение 114503
По АЧХе вопросов не было, но до изделия не довел - как всегда, было две причины: 1. То одно, 2. То другое.smile_11
Есть в коллекции Нойтрик TNM-4 , была пара, один в обрыве. Транс повышайка с 600 Ом на 10 кил, 1 на 4. Добрая штука, но дико дорогая.

Neutrik такие ещё есть.
Я этот каскад макетил для LC корректора.
Посмотреть вложение 114503
По АЧХе вопросов не было, но до изделия не довел - как всегда, было две причины: 1. То одно, 2. То другое.smile_11
Схемки LR коррекции хороши, жаль, не довелось увидеть их. когда сам возился с этой темой. Не получилось соединить паровозом два LR контура, взаимовлияние дикое.
Пролезало вч, что с этим делать уже не было времени. Остались замеры с НЧ контуром. Там все идеально.

Регистрация
12 Ноя 2019
Сообщения
24,658
Реакции
11,466
Репутация
395
На Амазоне есть подобные, но не посылают к нам.
По памяти, там индуктивность первички мала. что-то типа 0,2 Гн или 0,5 Гн. Для Орто самое то, у транса Ортофон Т-20 первичка 50 мГн.
